一、集成电路（IC）------"电子元件的集合体"

1. 核心概念

集成电路（Integrated Circuit，简称IC） ：把晶体管、电阻、电容、电感 等大量电子元件，通过半导体工艺集成在一小块硅片上，封装后形成的微型化、高集成度电子电路 ，俗称"芯片"的本体。

简单说：把成千上万个分立元件，压缩到指甲盖大小的硅片里，实现特定电路功能。

2. 工作原理

• 以硅（Si）为基底，通过光刻、掺杂、蚀刻 等半导体工艺，在硅片上制作无数微小的PN结（二极管）、晶体管（放大/开关）、电阻、电容。
• 这些元件通过金属连线 连接，形成能实现放大、开关、运算、存储等功能的完整电路。
• 核心优势：体积小、重量轻、功耗低、可靠性高、成本低、速度快（相比分立元件电路）。

3. 核心分类

（1）按功能分

• 模拟IC ：处理连续变化的模拟信号 （电压/电流随时间平滑变化）。
  例：运算放大器（运放）、稳压芯片（LDO）、ADC/DAC、音频放大芯片。
• 数字IC ：处理离散的数字信号 （只有0和1两种状态，高电平=1，低电平=0）。
  例：MCU（单片机）、FPGA、存储器（ROM/RAM）、逻辑门电路。
• 数模混合IC ：同时集成模拟电路+数字电路 ，嵌入式最常用。
  例：STM32（MCU+ADC/DAC）、电源管理芯片（PMIC）、传感器芯片。

（2）按集成度分（规模）

• 小规模（SSI）：几十~几百个元件，简单逻辑门、触发器。
• 中规模（MSI）：几百~几千个元件，计数器、译码器。
• 大规模（LSI）：几千~几十万个元件，早期MCU、存储器。
• 超大规模（VLSI）：几十万~上亿个元件，现代CPU、FPGA、STM32。
• 甚大规模（ULSI）：十亿个以上元件，高端处理器、AI芯片。

（3）按制造工艺分

• 双极型（Bipolar）：速度快、功耗大，早期模拟IC。
• CMOS（互补金属氧化物半导体） ：主流工艺，功耗低、集成度高、成本低，现代数字IC（MCU/FPGA）全是CMOS。

4. 关键参数

• 电源电压（VDD） ：如3.3V/5V/1.8V，超出范围会烧毁或工作异常。
• 工作电流（Icc） ：正常工作时的电流，分静态电流（无负载）、动态电流（工作时），测试功耗核心指标。
• 工作频率（f） ：数字IC每秒运算次数，如STM32=72MHz、FPGA=几百MHz，频率越高速度越快、功耗越高。
• 温度范围（Ta） ：商业级0_{70℃、工业级-40}85℃、军工级-55~125℃，嵌入式设备需匹配环境温度。
• 输入/输出电平（Vih/Vil/Voh/Vol） ：高/低电平阈值，如3.3V系统：Vih≥2.0V，Vil≤0.8V，电平不匹配会导致通信错误。

5. 嵌入式场景

• 场景1：电源管理 （如LDO芯片）：测试输出电压精度、纹波、负载调整率、线性调整率、过流/过压保护。
• 场景2：主控芯片 （如STM32）：测试供电稳定性、时钟精度、IO电平、通信接口（UART/I2C/SPI）、功耗、温度。
• 场景3：信号转换 （如ADC/DAC）：测试采样精度、分辨率、线性度、信噪比、转换时间。

6. 总结

• 集成电路核心：硅基集成、微型化、高可靠、低功耗。
• 分类：模拟IC、数字IC、数模混合IC ；工艺主流CMOS。
• 测试核心参数：电压、电流、频率、温度、电平。

---

二、芯片（Chip）------"集成电路的封装成品"

1. 核心概念

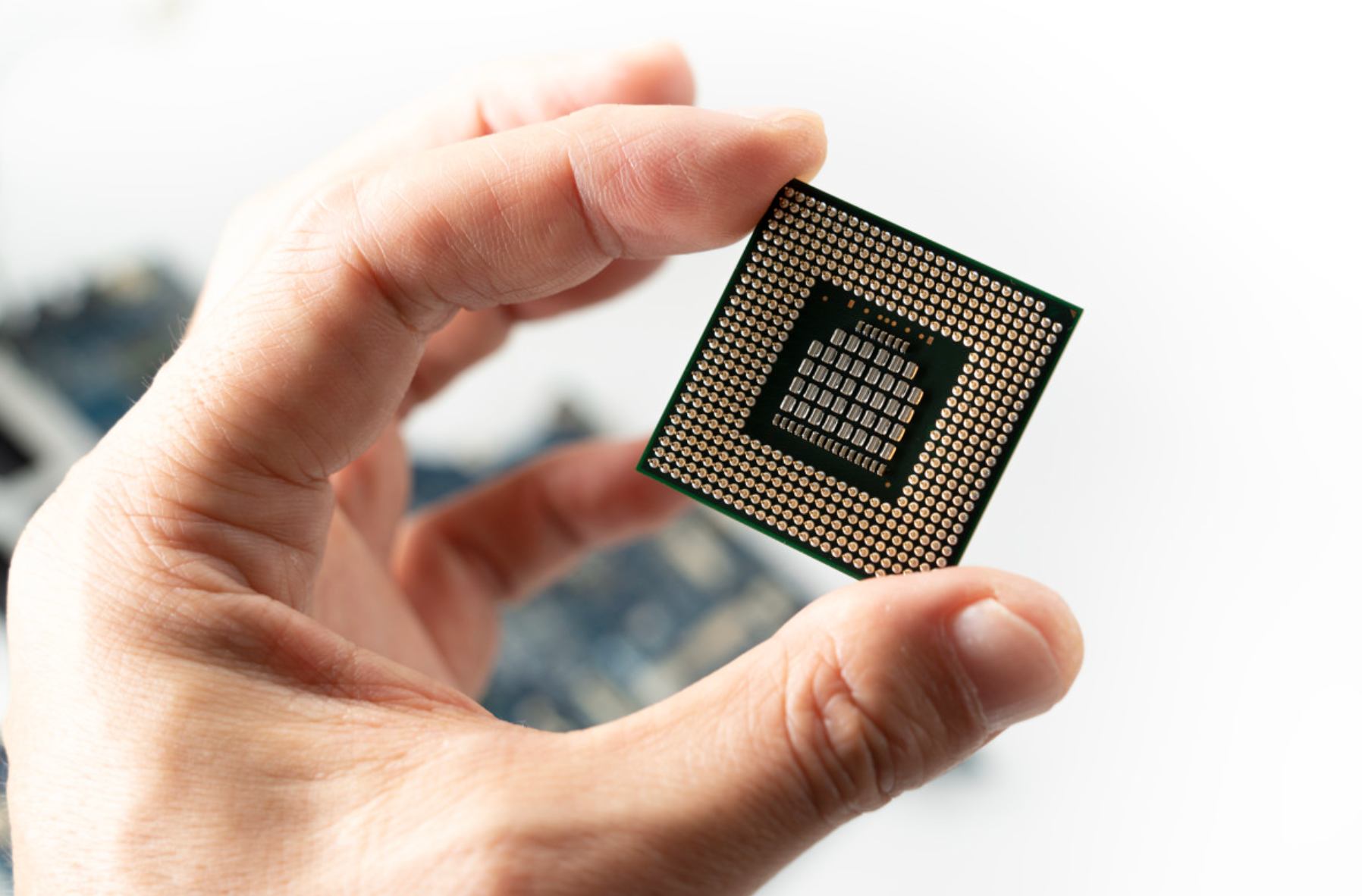

芯片（Chip）= 集成电路（IC）+ 封装 ：把集成好电路的硅片（裸片/Die），用塑料/陶瓷外壳封装 ，引出金属引脚，可直接焊接在PCB板上使用的最终电子器件 。

简单说：芯片是集成电路的"成品形态"，能直接用；集成电路是芯片的"内部核心"。

2. 芯片结构（从内到外）

1. 裸片（Die）：硅片上的集成电路核心，极小（毫米级），易碎、怕潮、怕静电。
2. 键合线（Bonding Wire）：极细的金线/铜线，连接裸片引脚与芯片外部引脚，传输电信号。
3. 封装外壳（Package）：塑料/陶瓷保护壳，保护裸片，散热，提供焊接引脚。
4. 引脚（Pin）：金属触点，焊接到PCB板，实现芯片与外部电路连接（电源、地、信号）。

3. 嵌入式常用芯片分类（重点）

（1）MCU（微控制器/单片机）------"嵌入式大脑"

• 定义：集成CPU、内存（RAM/ROM）、IO接口、通信接口、ADC/DAC的单芯片计算机，专门做控制，性价比高、易用。
• 核心特点：软件编程（C语言）、固定硬件架构、低功耗、控制能力强、计算能力一般。
• 典型型号：STM32（F1/F4/H7）、51单片机、ESP32（WiFi+蓝牙）、PIC。
• 嵌入式场景：智能家居、工业控制、智能硬件、传感器节点、电机控制。

（2）MPU（微处理器）------"微型电脑CPU"

• 定义：类似电脑CPU，集成高性能CPU核心，需外接内存、Flash、电源管理芯片才能工作，运行操作系统（Linux/Android）。
• 核心特点：高性能、强计算、能跑系统、功耗较高、需外部组件。
• 典型型号：ARM Cortex-A系列（A53/A72）、全志H6、瑞芯微RK3288。
• 嵌入式场景：智能音箱、平板、机顶盒、工业平板、车载中控。

（3）FPGA（现场可编程门阵列）------"硬件变形金刚"（下文详解）

（4）电源芯片（PMIC/LDO/DC-DC）

• 功能：电压转换（5V→3.3V/1.8V）、稳压、过流/过压/反接保护、电池充电管理。
• 典型型号：AMS1117（LDO）、MP2307（DC-DC）、TP4056（充电）。

（5）存储芯片

• Flash（非易失） ：掉电保存数据，如W25Q64（SPI Flash）、eMMC、SSD。
• RAM（易失） ：掉电数据丢失，临时存储，如DDR3/DDR4、SRAM。

（6）通信芯片

• USB/ETH/WiFi/Bluetooth/LoRa ：如CH340（USB转串口）、ESP8266（WiFi）、nRF52832（蓝牙）。

4. 芯片封装类型

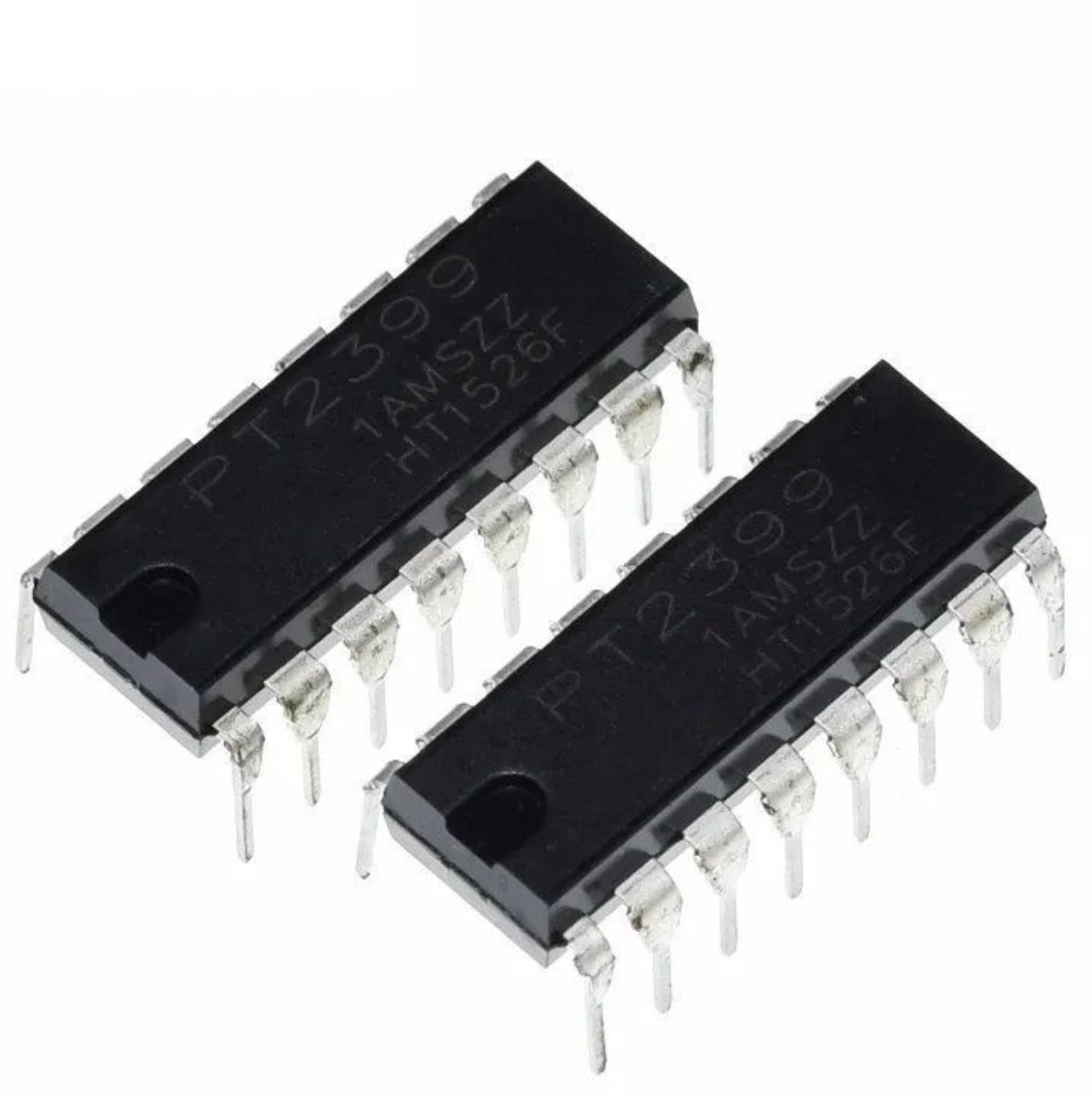

• DIP（双列直插） ：引脚直插，手工焊接方便，体积大，旧款51单片机常用。

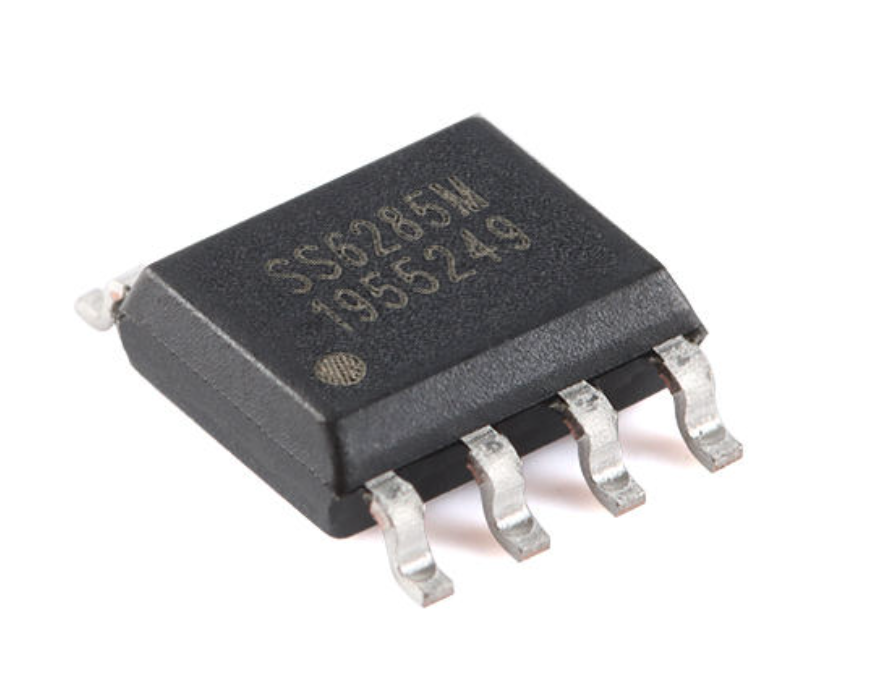

• SOP/SOIC（表面贴装） ：贴片式，体积小，自动化焊接，常用（如STM32F103）。

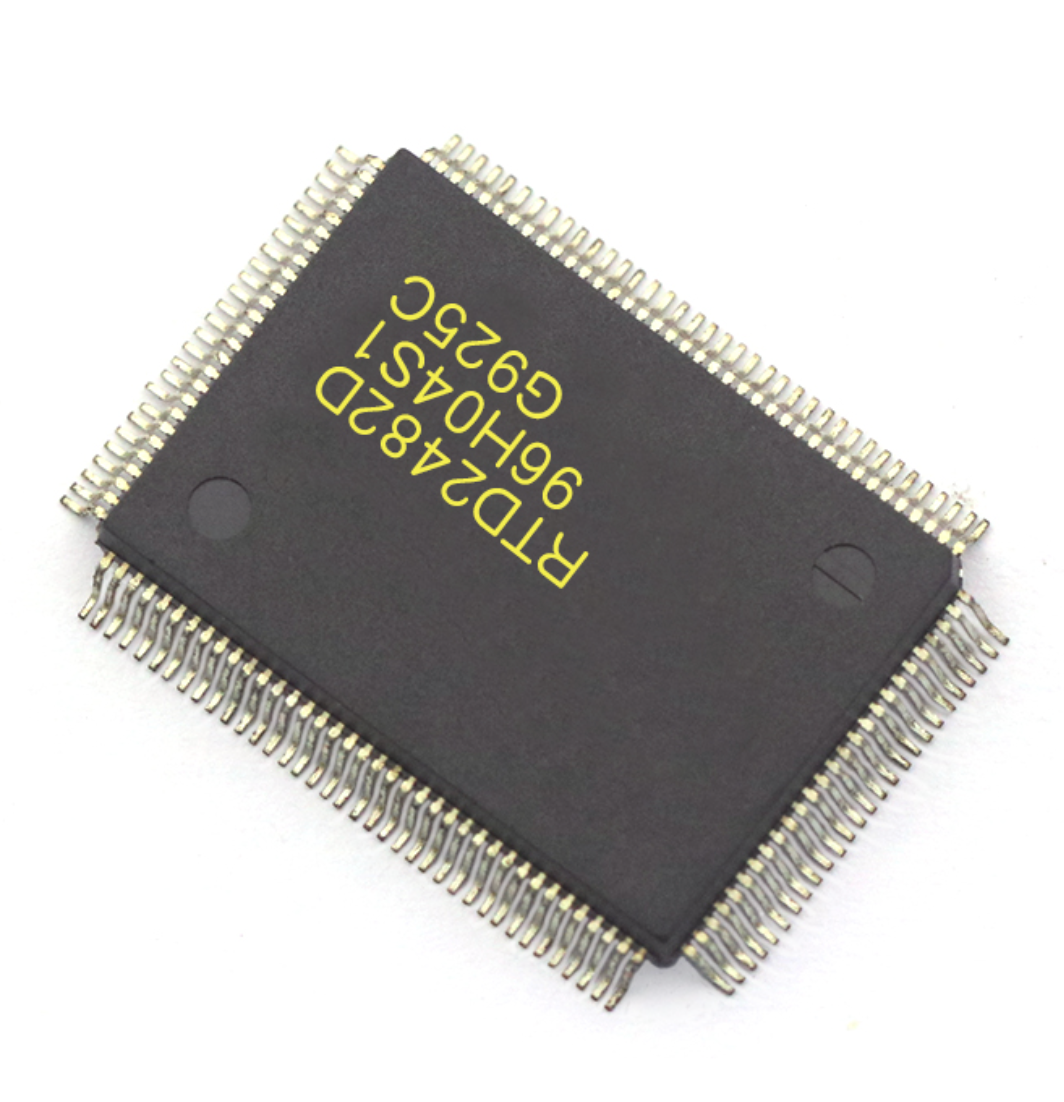

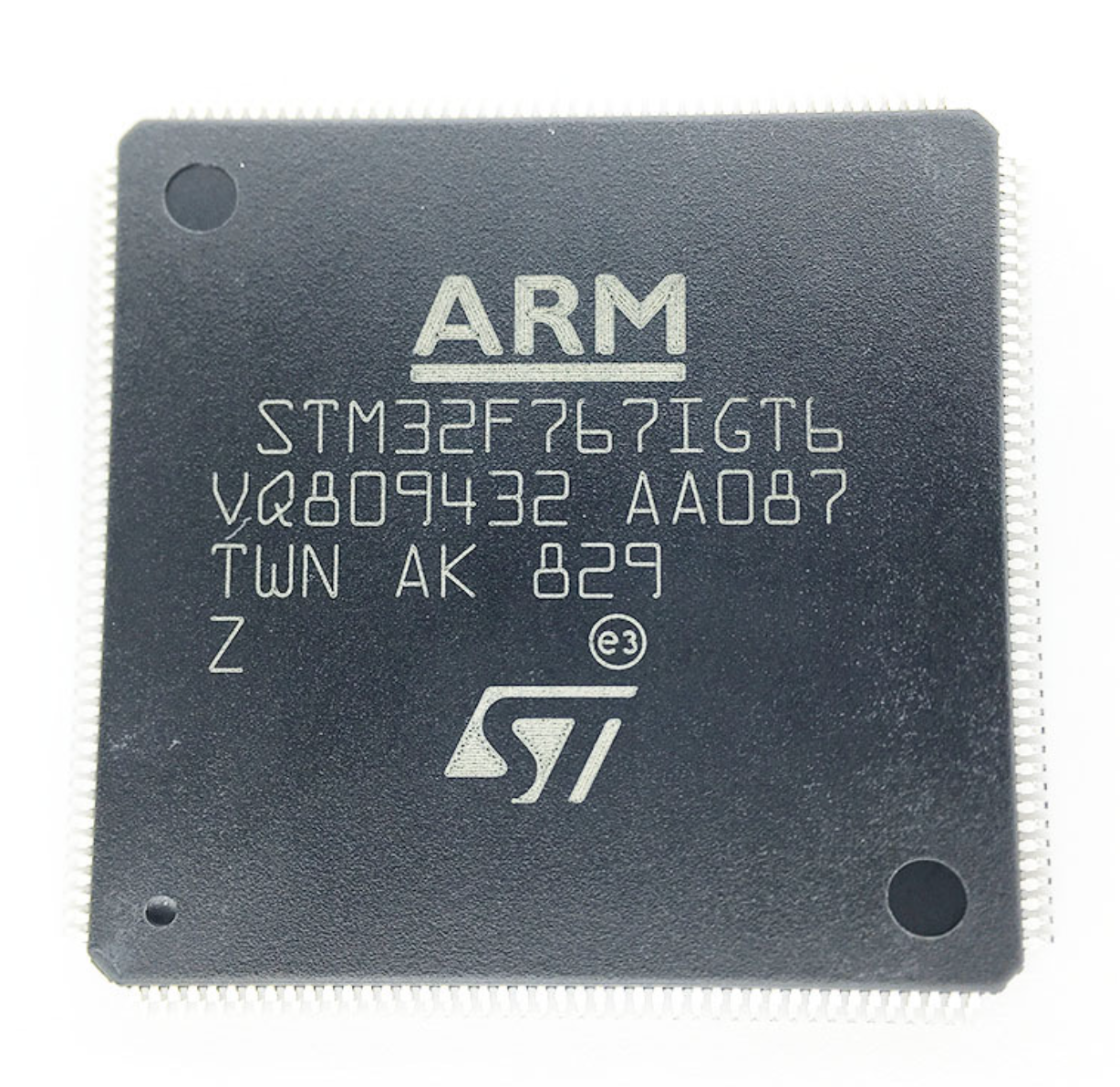

• QFP（四边引脚扁平） ：四边引脚，密度高，如STM32F429。

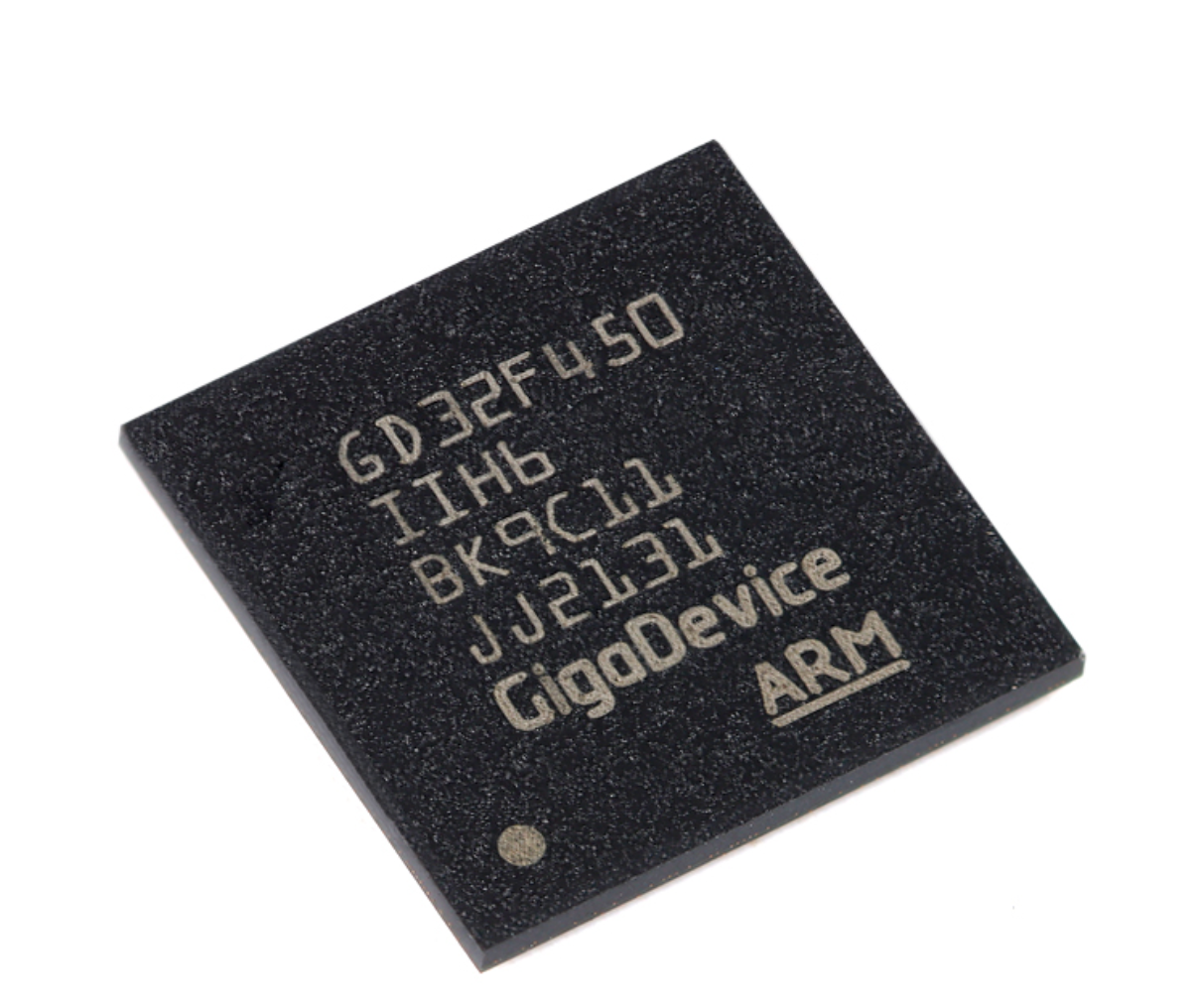

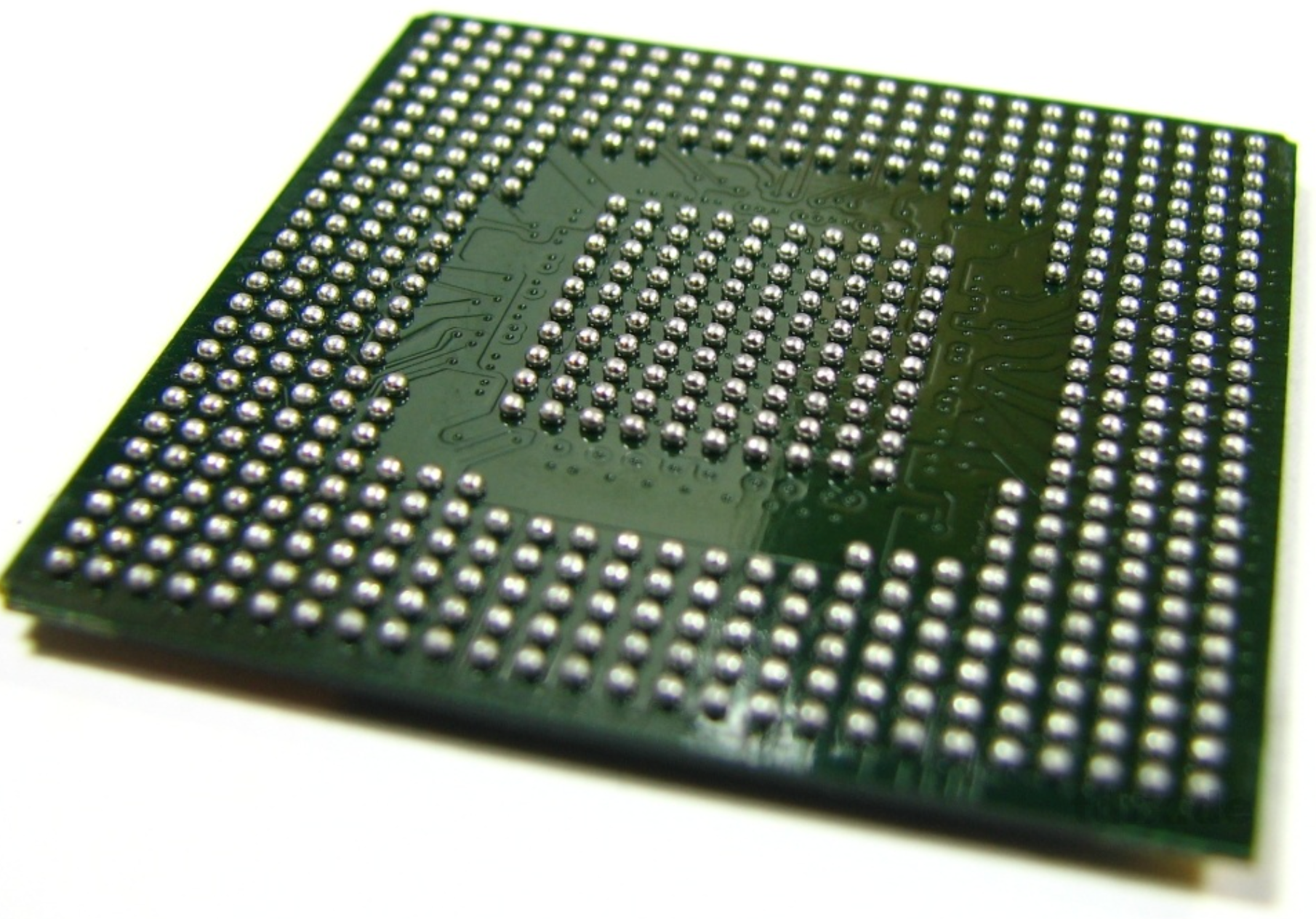

• BGA（球栅阵列） ：底部锡球，密度极高、体积小、散热好，高端芯片（如FPGA、MPU）常用，焊接需专用设备，测试难度高 。


5. 芯片测试核心要点

• 功能测试：是否正常工作，IO、通信、外设是否符合设计。
• 电气特性测试：电压、电流、功耗、电平、纹波、时序。
• 可靠性测试：高温/低温/湿热、静电（ESD）、振动、老化。
• 兼容性测试：与周边电路、接口、协议是否兼容。

6. 总结

• 芯片=集成电路+封装 ，核心是裸片（Die）。
• 嵌入式核心芯片：MCU（控制）、MPU（跑系统）、FPGA（硬件加速）、电源/存储/通信芯片。
• 封装：DIP（直插）、SOP（贴片）、BGA（锡球） ；BGA测试难度最高。

---

三、FPGA（现场可编程门阵列）------"硬件变形金刚/电子积木"

1. 核心概念

FPGA（Field Programmable Gate Array，现场可编程门阵列） ：一种可由用户现场编程配置的大规模数字集成电路 ，内部是大量可编程逻辑单元（CLB）、连线、存储块 ，可通过**硬件描述语言（Verilog/VHDL）**重新配置，变成任意数字电路（如CPU、滤波器、控制器、通信协议）。

简单说：MCU是软件控制硬件，FPGA是直接用硬件搭电路；MCU是"多面手"，FPGA是"变形金刚"，想变什么电路就变什么。

2. 内部结构原理

FPGA内部核心由4部分组成：

1. 可编程逻辑单元（CLB） ：核心，占面积60%，每个CLB含LUT（查找表，做组合逻辑：与/或/非）+ 触发器（FF，做时序逻辑：寄存/同步），可拼出任意数字逻辑。
2. 可编程互连资源 ：金属连线，连接CLB、IO、存储块，可配置通断，实现电路布线。
3. 输入/输出块（IOB）：连接外部引脚，支持不同电平（3.3V/1.8V）、驱动能力、高速信号。
4. 硬核资源（固定功能，加速用） ：
   • BRAM：块存储，片上RAM，高速缓存。
   • DSP：硬乘法器/累加器，高速信号处理（滤波、FFT）。
   • PLL/MMCM：时钟管理，倍频/分频/移相，提供稳定高速时钟。
   • SerDes：高速串行接口，支持PCIe、以太网、光纤通信。

3. FPGA vs MCU vs ASIC

（1）FPGA vs MCU（核心区别）

对比项	MCU（单片机）	FPGA
控制方式	软件编程（C语言），指令顺序执行	硬件编程（Verilog/VHDL），硬件并行执行
执行特点	串行，同一时间做一件事	并行，同一时间做多件事（实时性极强）
核心优势	易用、低成本、低功耗、控制强	高速、并行、实时性、可重构、硬件加速
核心劣势	速度慢、并行差、实时性一般	开发难、成本高、功耗较高、需硬件知识
典型频率	几十~几百MHz	几百MHz~几GHz
嵌入式场景	控制类（传感器、电机、简单外设）	高速数据处理、信号处理、协议加速、实时控制、图像/AI加速

（2）FPGA vs ASIC（专用集成电路）

• ASIC ：为单一特定功能 设计的定制芯片（如手机CPU、GPU），不可修改、性能最强、功耗最低、批量成本低、研发周期长、一次性成本极高。
• FPGA ：可现场反复编程修改 ，性能中等、功耗中等、批量成本高、研发周期短、一次性成本低 ，适合原型验证、小批量、需灵活升级的场景。
• 一句话：ASIC是"定制西装"，FPGA是"万能工装"；ASIC适合大规模量产，FPGA适合研发/小批量/灵活场景。

4. 嵌入式常用FPGA型号

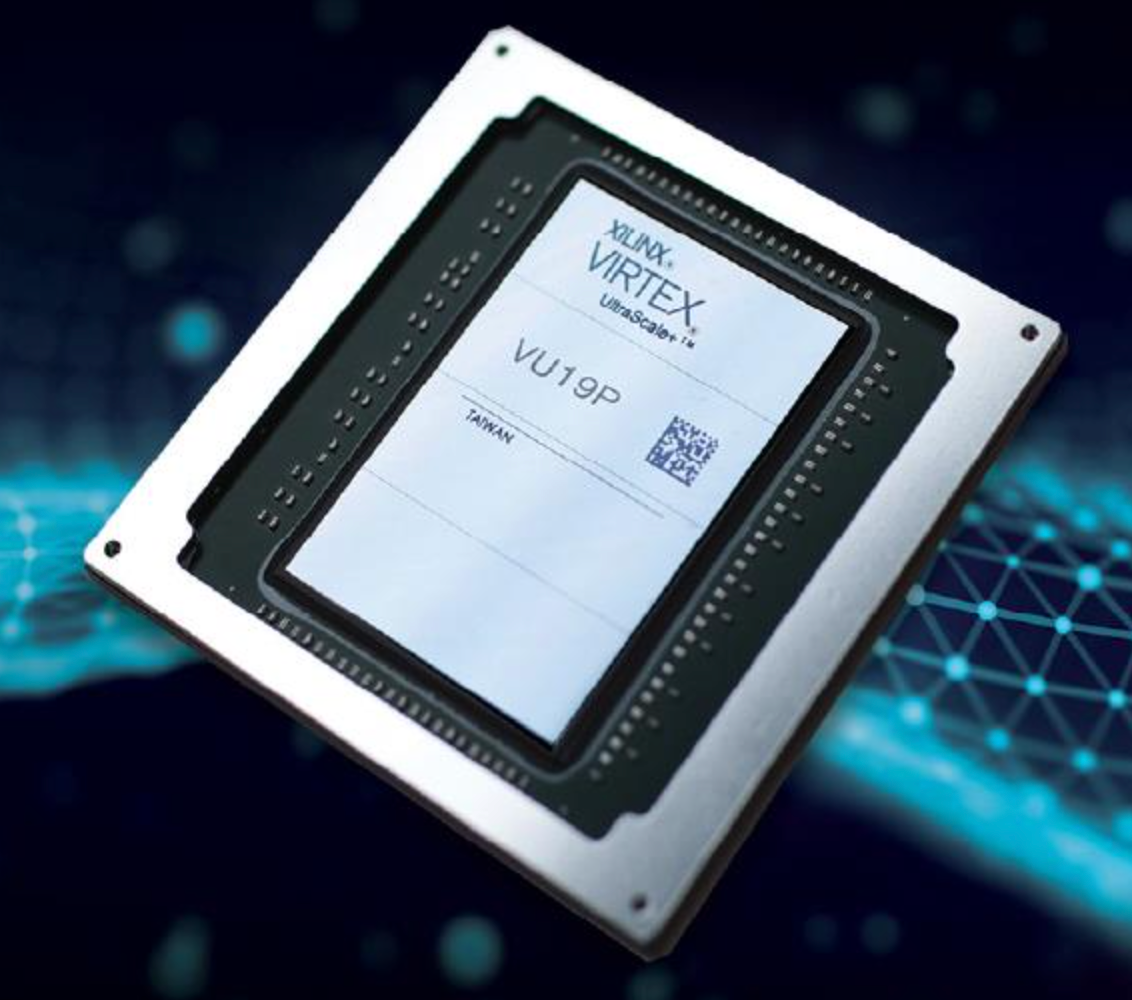

• Xilinx（AMD） ：Zynq-7000（ARM+FPGA，软硬协同）、Artix-7（低成本）、Kintex-7（中高端）、Virtex（高端高速）。
• Intel（Altera） ：Cyclone IV/V（低成本）、Arria（中高端）、Stratix（高端）。

5. 嵌入式场景

1. 高速数据采集/处理 ：如工业相机图像采集、雷达信号处理、高速ADC采样，并行处理，实时性强。
2. 通信协议加速 ：PCIe、以太网、USB3.0、CAN FD、光纤通信，硬件实现协议，速度快、延迟低。
3. 电机/运动控制 ：伺服电机、机器人关节控制，实时闭环控制，响应快。
4. AI加速/边缘计算：轻量级AI模型部署，硬件并行加速，低延迟。
5. 原型验证 ：ASIC设计前，用FPGA验证逻辑功能，降低研发风险、缩短周期。
6. 嵌入式软硬协同 ：Zynq（ARM+FPGA），ARM跑Linux/控制，FPGA做硬件加速，高性能+灵活控制。

6. FPGA开发流程

1. 需求分析：明确功能、性能、接口。
2. RTL设计 ：用Verilog/VHDL写硬件逻辑代码（如计数器、滤波器）。
3. 功能仿真 ：用ModelSim工具仿真，验证逻辑是否正确，无时序问题。
4. 综合 ：工具将RTL代码翻译成门级网表（与/或/非门连接）。
5. 实现（布局布线） ：将网表映射到FPGA实际CLB/连线，生成比特流文件（.bit）。
6. 下载配置 ：将比特流下载到FPGA，上电后加载配置，开始工作（FPGA掉电丢失配置，需外接Flash存储比特流）。
7. 板级测试：在PCB板上测试FPGA功能、时序、电气特性、可靠性。

7. FPGA测试核心要点

• 功能测试：逻辑功能是否符合设计，接口通信是否正常。
• 时序测试：时钟频率、建立/保持时间、延迟、时序收敛，高速信号时序是否达标。
• 电气测试：电压、电流、功耗、电平、纹波、IO驱动能力。
• 资源利用率：CLB、LUT、FF、BRAM、DSP占用率，是否超资源。
• 可靠性测试：高温/低温、ESD、振动、老化，配置稳定性。
• 并行性能测试：多任务并行处理能力、延迟、吞吐量。

8. 总结

• FPGA全称：现场可编程门阵列 ，核心是CLB（LUT+FF）。
• 核心特点：硬件并行、可重构、高速实时、硬件加速。
• 与MCU区别：MCU软件串行，FPGA硬件并行；MCU控制强，FPGA速度快。
• 开发语言：Verilog/VHDL ；掉电丢失配置，需外接Flash。
• 常用场景：高速处理、通信加速、实时控制、AI加速、原型验证。

---

四、总结

1. 集成电路（IC） ：硅基集成电子元件，分模拟/数字/数模混合 ，主流CMOS工艺 ，核心参数电压/电流/频率/温度。
2. 芯片（Chip） ：IC+封装 ，嵌入式核心芯片：MCU（控制，软件编程）、MPU（跑系统）、FPGA（硬件并行加速）、电源/存储/通信芯片 ；封装分DIP/SOP/BGA。
3. FPGA ：现场可编程门阵列 ，内部CLB+互连+IO+硬核 ，Verilog/VHDL编程 ，硬件并行，高速实时；对比MCU：并行vs串行、硬件vs软件 ；对比ASIC：可重构vs定制、低成本研发vs高成本量产 ；场景：高速处理、通信加速、实时控制、AI加速。

---
