一、行业背景与项目概况
1.1 行业背景与核心需求
轨道交通站台设备管控核心需求聚焦于安全可靠与高效运维：一是实现站台各类设备协同控制，保障屏蔽门与列车联动、应急报警快速响应，杜绝安全隐患；二是支持现场操作与中控室远程管控协同，减少人工巡检频次，提升运维效率；三是实现设备运行数据全流程追溯，便于故障排查与运维优化，符合轨道交通安全运营规范；四是适配站台空间有限、线缆铺设复杂、电磁干扰强的工况，支持无线部署，避免有线布线对站台环境的破坏。三菱Q系列圆口PLC凭借高可靠性、强抗干扰性，广泛应用于轨道交通站台设备逻辑控制，但老旧型号仅配备单一圆形串口，无以太网接口，无法满足Modbus TCP设备联网、多设备协同及无线远程运维需求，成为制约站台设备智能化升级的关键瓶颈。
1.2 项目概况
本项目为某城市轨道交通3号线某标准站台设备智能化升级工程，该站台为地下双层站台，全长120米，核心控制系统配置如下：
核心控制单元：三菱Q系列圆口PLC（Q02CPU），仅配备1路RS-232圆形DB9串口，负责站台屏蔽门开关、照明调节、广播控制、应急报警响应的逻辑控制，支持MELSEC、Modbus RTU协议，无法实现多设备并发通讯，且站台空间有限、线缆铺设复杂，有线布线难度大；
现场监控终端：Modbus TCP工业触摸屏，安装于站台控制室，用于现场设备参数调试、运行状态监控及异常报警，仅支持以太网通讯，需实时同步PLC数据，适配应急处置需求；
上位管理系统：中控室工控机+SCADA系统（组态王），基于Modbus TCP协议，实现站台设备运行数据采集、故障预警、运维报表自动生成，需远程监控PLC运行状态及各类设备核心参数，支持无线远程调试；
工况特征：站台24小时连续运行，人员流动大、电磁干扰强（受列车运行影响），空间有限且线缆铺设规范要求高，对通讯设备的抗干扰性、稳定性、无线传输可靠性要求严苛，且禁止长时间停产改造，需实现快速无线部署，不影响正常运营。
1.3 项目核心目标
打通三菱Q系列圆口PLC与触摸屏、上位机的无线通讯链路，依托YC8000-Q-S模块无线功能，实现三者双向并发通讯，确保站台设备运行数据实时同步，支撑应急处置；
实现PLC程序无线远程下载、上载与在线调试，替代现场电缆接线操作，降低运维成本与运营中断风险，适配轨道交通站台24小时运营需求；
不修改PLC原有控制程序，采用即插即用设计快速无线部署调试，最大限度减少运营影响，保障站台设备连续稳定运行；
实现站台设备运行数据自动采集与全流程追溯，提升设备管控精度与故障应急处置能力，符合轨道交通安全运营规范。
二、项目痛点、选型与实施过程
2.1 核心技术痛点
协议与接口双重壁垒： PLC采用RS-232串口+MELSEC/Modbus RTU协议通讯，触摸屏、上位机采用Modbus TCP以太网协议，两者传输方式、帧格式差异显著，无法直接互联互通；同时，PLC唯一的圆形串口无法支撑本地操作、远程管控与程序调试的并发访问，形成数据孤岛，设备运行数据无法实时上传至中控室，难以实现快速应急处置与远程管控。
**布线困难、运维成本高：**站台空间有限、结构复杂，传统有线布线施工难度大、成本高，且线缆易受列车电磁干扰影响，后期维护不便；传统PLC程序调试需技术人员到现场通过专用电缆连接，受站台运营管控限制，单次运维耗时超2.5小时，月均运维成本达5000元；若更换带网口的新型PLC，需投入8.5万元设备成本，且停产8小时以上，影响市民出行，综合损失巨大，与轨道交通高效运营需求严重背离。
**管控精度不足、数据追溯缺失：**站台设备运行参数（屏蔽门开关状态、照明亮度、报警信息）依赖人工巡检记录，误差率达4%，易导致故障排查滞后，引发安全隐患；数据无法实时追溯，难以优化运维方案，不符合轨道交通安全运营标准化要求。
2.2 方案选型
经多轮技术论证、兼容性测试及行业案例参考，最终选用远创智控YC8000-Q-S以太网模块（S代表无线）作为核心通讯转换设备，该模块专为三菱Q系列圆口PLC量身设计，内置无线通讯模块，完美适配轨道交通站台工况与需求，核心优势如下：
无线+有线双适配，并发兼容强：集成1路RS-232圆形DB9串口（精准匹配三菱Q系列PLC编程口）、1路复用串口（供触摸屏接入）与1路10/100M自适应RJ45以太网口，内置无线通讯模块（支持WiFi/4G可选），采用即插即用设计，不占用PLC通讯口，支持最大10个上位机无线连接，可同时连接触摸屏、上位机、编程电脑，彻底解决串口资源匮乏、布线困难与多设备并发通讯问题。
协议转换高效便捷 ：作为高性能以太网转换器，内置串口转以太网与以太网桥接器核心功能，实现MELSEC/Modbus RTU与Modbus TCP以太网协议的双向透明传输，无需额外开发通讯程序，自动识别PLC型号与串行参数，无需手动配置，直接适配轨道交通行业主流SCADA软件与触摸屏，快速打通无线数据链路。
工业级高可靠性，适配站台工况：采用35mm标准导轨安装，可通过PLC直接供电（功耗低，无需外接电源）；工作温度范围-10-70℃，具备强抗电磁干扰、防尘、防潮性能，无线传输距离可达150米（无遮挡），平均无故障时间（MTBF）超10万小时，适配轨道交通站台电磁干扰强、24小时连续运行的恶劣工况。
无线便捷运维与扩展：支持WEB服务器（默认IP可灵活配置）与专用配置工具进行无线参数设置和运行诊断，操作便捷，无需专业编程基础；支持固件在线升级，终身免费迭代，可灵活对接新增的站台监控设备，适配轨道交通智能化升级需求。
2.3 实施过程

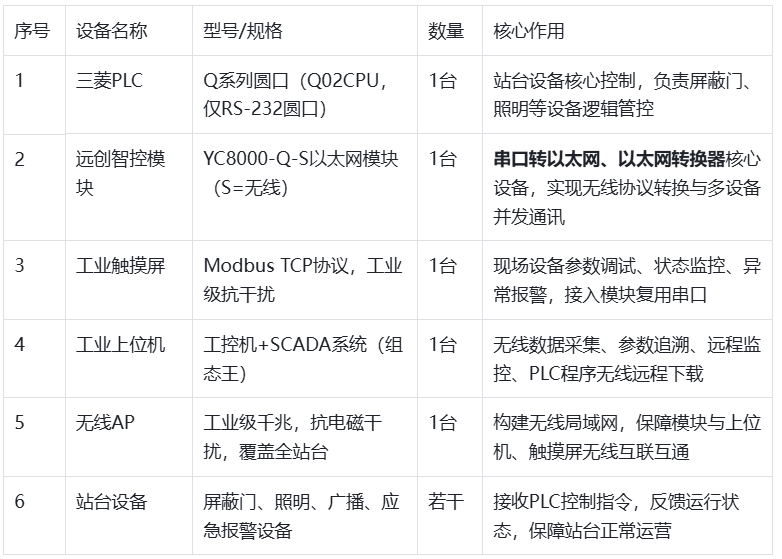

2.3.1 硬件配置清单
2.3.2 部署与调试步骤
**硬件安装：**利用站台运营间隙（凌晨非运营时段）断电操作，将YC8000-Q-S模块安装于35mm标准导轨，用RS-232专用线将模块DB9母口直接插入三菱Q系列PLC的通讯口，将触摸屏接入模块复用串口，确保接触良好；将无线AP安装于站台顶部中央区域，做好抗电磁干扰防护，确保无线信号覆盖全站台及中控室。
**无线网络组网：**配置无线AP参数，构建站台专用无线局域网，将YC8000-Q-S模块、中控室上位机接入同一无线网络，统一规划IP地址至同一网段，无需铺设有线线缆，避免电磁干扰与站台空间占用，确保模块与上位机、触摸屏无线互联互通。
**参数配置：**系统上电后，通过电脑浏览器访问模块默认IP，进入WEB配置界面，或使用专用配置工具，模块自动识别PLC型号与串行参数，无需手动配置，开启无线通讯功能，设置通讯协议为MELSEC/Modbus RTU转Modbus TCP，匹配串口波特率等参数，无需修改PLC原有控制程序。
**联调测试：**通过GX Works2软件无线远程下载PLC程序，测试无线通讯稳定性；操作触摸屏验证设备参数读写、状态监控及应急报警功能；在中控室上位机SCADA系统中配置设备，测试站台设备运行数据实时采集、故障预警功能，全程耗时1.5小时，实现不停产升级，最大限度降低对运营的影响。
三、网关功能介绍

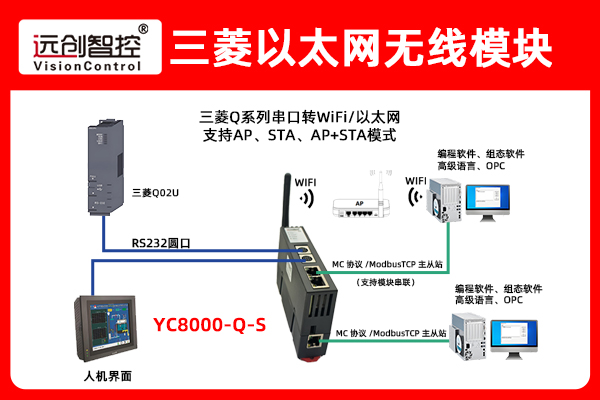

远创智控YC8000-Q-S以太网模块（S代表无线）是专为三菱Q系列圆口PLC设计的专用串口转以太网网关，内置无线通讯模块，核心功能深度适配轨道交通站台设备场景，聚焦无线协议转换、便捷运维与工况适配，具体如下：
核心协议转换功能：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输，高效完成MELSEC/Modbus RTU与Modbus TCP以太网协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与触摸屏、上位机的无线无缝通讯，同时支持PLC程序无线远程下载，打通轨道交通站台"设备-管控"无线数据链路，助力故障应急处置与远程管控。
无线多设备并发兼容：支持最大10个上位机无线连接，可同时满足触摸屏、上位机、编程电脑的并发访问需求，不占用PLC通讯口，完美兼容三菱Q系列全系列圆口PLC及轨道交通行业主流SCADA软件、工业触摸屏，无需额外适配驱动，系统扩展性强，可灵活对接新增的站台监控设备。
无线便捷运维与状态监控：支持WEB页面与专用配置工具两种无线配置方式，自动识别PLC参数，简化配置流程，无需专业编程基础；配备电源、串口、以太网、无线状态指示灯，实时反馈设备运行状态与无线连接情况，便于技术人员远程定位与排查通讯故障，减少现场运维频次，适配轨道交通24小时运营需求。
工业级安全与工况适配：内置数据校验机制，可有效抵御轨道交通站台强电磁干扰，确保设备运行数据传输的准确性与完整性；无线传输采用加密技术，防止数据泄露；支持固件在线升级，终身免费迭代，适配轨道交通智能化升级与运维需求；低功耗设计，PLC直接供电，简化布线，降低故障点，适配24小时连续运行工况，抗干扰、防尘防潮性能契合站台环境。
四、技术架构设计

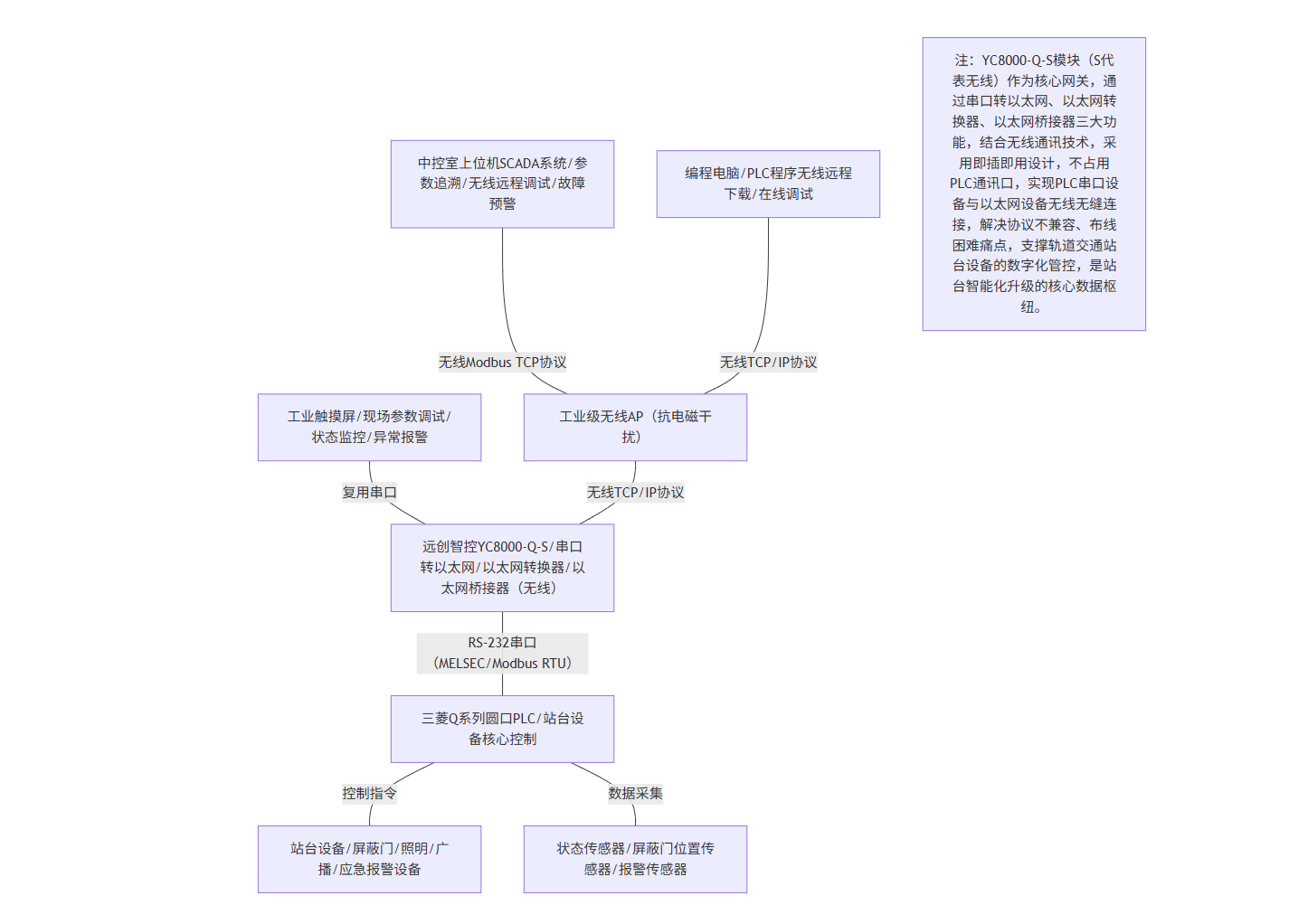

4.1 系统结构拓扑图

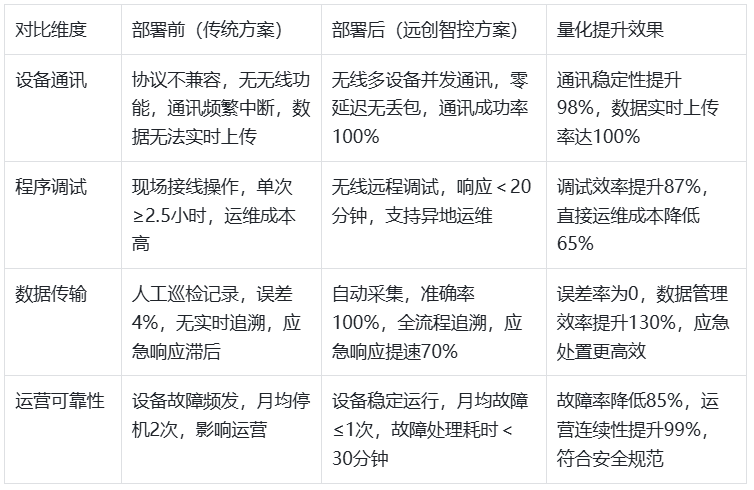

五、应用效果前后对比
六、网关未来发展趋势
随着轨道交通行业智能化、数字化转型持续深入，结合城市轨道交通安全运营与高效运维要求，串口转以太网、以太网转换器类无线网关设备将朝着以下四大方向发展，更好地赋能轨道交通行业高质量发展：
智能化与边缘计算融合：未来无线网关将深度集成轻量级边缘计算引擎，实现站台设备运行参数的本地预处理、异常智能预警（如屏蔽门故障、应急报警），结合AI算法优化设备运维策略，提升站台设备自主运维能力，适配轨道交通精细化管控需求。
安全与合规强化：针对轨道交通行业数据安全与安全运营要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控、数据加密存储等功能，确保设备运行数据、运维数据的安全与可追溯，符合轨道交通行业监管规范。
**国产化与多协议生态拓展：**依托国产芯片与核心元器件的技术突破，加速无线网关国产化替代进程，实现核心部件自主可控；同时扩展对PROFIBUS、CANopen等更多工业总线协议的支持，构建开放、兼容的多协议转换生态，适配轨道交通多品牌设备协同与多站台集群管控需求。
无线化与多功能集成：升级无线通讯技术，支持5G高速无线传输，扩大无线覆盖范围，适配大型换乘站台、高架站台等复杂场景；集成数据采集、协议转换、无线传输、故障预警于一体，实现与轨道交通综合监控系统、运维管理系统无缝对接，打造一体化站台设备管控解决方案。
七、结论
本项目通过引入远创智控YC8000-Q-S以太网模块 （S代表无线），成功破解了三菱Q系列圆口PLC在轨道交通站台设备应用中面临的协议不兼容、串口资源匮乏、布线困难、运维效率低下、管控精度不足等核心痛点。该模块作为关键的串口转以太网、以太网转换器、以太网桥接器设备，凭借无线通讯、即插即用、协议转换高效、多设备并发兼容及工业级高可靠性，实现了PLC与触摸屏、上位机的无线无缝联网与数据互通，打通了轨道交通站台设备全流程的无线数据链路。
该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效、无线灵活、适配站台恶劣工况等显著优势，既满足了轨道交通行业智能化升级、安全运营的核心需求，又保障了站台设备24小时连续稳定运行，有效提升运营可靠性与服务质量，契合轨道交通高效、安全、便捷的运营目标。其成功应用为轨道交通行业及类似工业自动化场景中老旧PLC设备的无线网络化改造提供了一套高效、经济、可行的工程解决方案。
