前言

在上篇中，我们完成了 MonitorTask 的基础搭建：

实现了 1 秒固定周期调度的监控框架；

设计了任务心跳机制，检测各业务任务是否卡死；

完成了任务信息注册，为后续资源监控铺垫。

本篇将在此基础上，新增三大核心监控功能，完善整个监控体系。

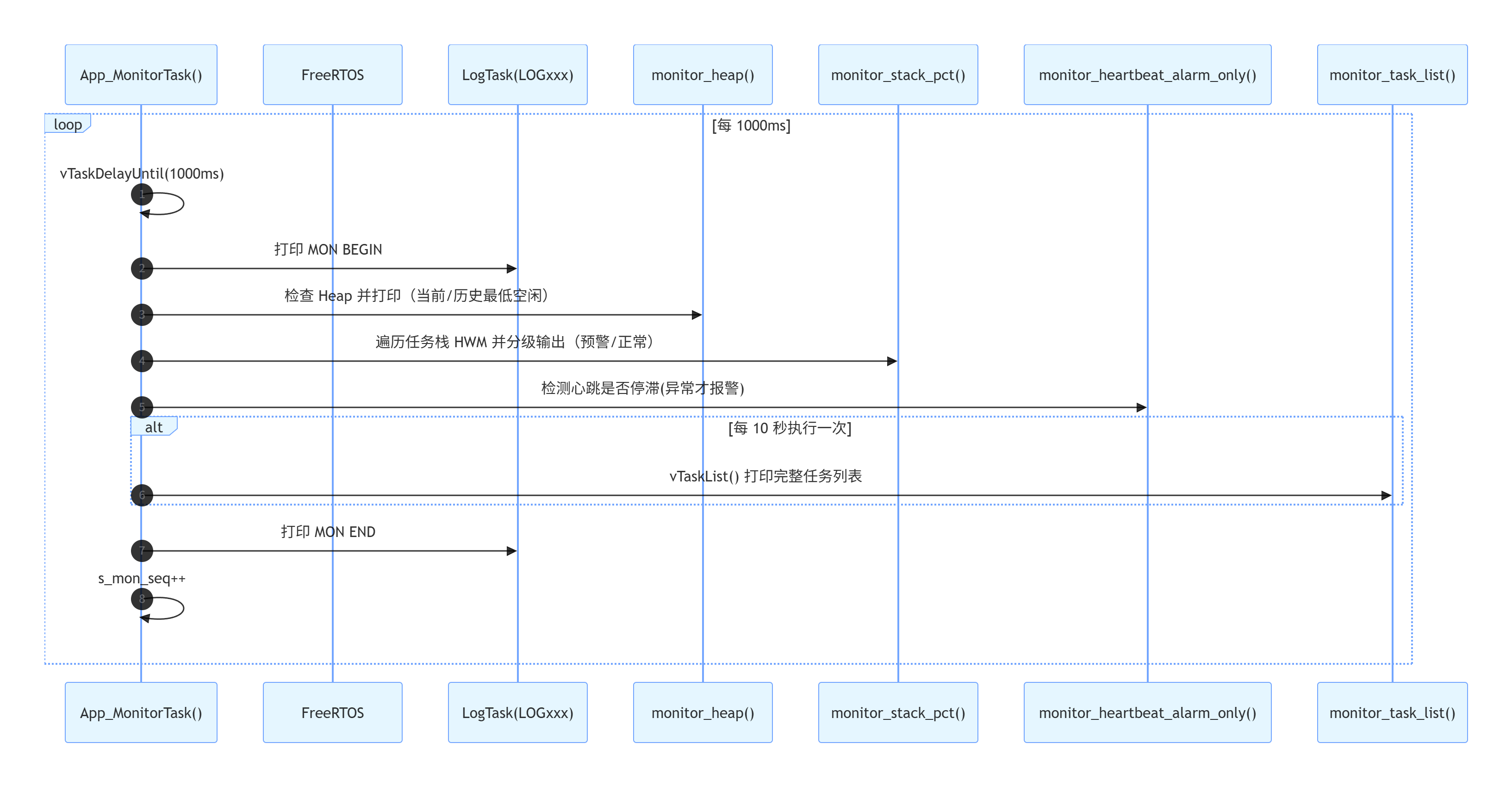

一、MonitorTask 完整运行时序

相比上篇的基础时序，新增了 3 个核心步骤：

堆内存监控：每秒检查当前剩余堆内存、历史最低空闲堆内存，预警内存泄漏；

任务栈监控：每秒遍历所有注册任务，计算栈使用率，分级输出预警日志；

任务列表输出：每 10 秒打印一次系统所有任务的状态、优先级、栈使用情况，方便调试。

二、堆内存监控

在使用 pvPortMalloc() 等动态内存分配的 FreeRTOS 系统中，堆内存监控至关重要 ------ 内存泄漏、内存碎片，都会导致系统最终耗尽内存（OOM），引发崩溃。

2.1、核心 API 说明

FreeRTOS 提供了两个关键 API，用于获取堆内存信息：

xPortGetFreeHeapSize()：获取当前剩余堆内存（单位：字节）；

xPortGetMinimumEverFreeHeapSize()：获取系统运行以来历史最低剩余堆内存。

2.2、堆内存监控实现代码

cpp 复制代码

/**
 * @brief   堆内存监控
 * @details 打印当前剩余堆内存、历史最低剩余堆内存，预警内存泄漏风险
 */
static void monitor_heap(void)
{
#if (configSUPPORT_DYNAMIC_ALLOCATION == 1) // 仅当开启动态内存分配时生效
    size_t free_heap = xPortGetFreeHeapSize();    // 当前剩余堆内存
    size_t min_heap = xPortGetMinimumEverFreeHeapSize(); // 历史最低堆内存

    // 打印堆内存信息
    LOGINFO_T("MON", "[HEAP] 空闲堆内存: %u 字节 | 历史最低: %u 字节",
              (unsigned int)free_heap, (unsigned int)min_heap);
#else
    // 未开启动态内存分配，打印提示
    LOGINFO_T("MON", "[HEAP] 动态内存分配已关闭，无需监控");
#endif
}

2.3、日志输出解读与风险预警

示例输出：

cpp 复制代码

[HEAP] 空闲堆内存: 7920 字节 | 历史最低: 180 字节

当前空闲堆内存 7920 字节：系统当前内存压力较小；

历史最低 180 字节：系统运行以来，曾接近耗尽堆内存，存在内存泄漏或内存分配不合理的风险；

预警判断：若历史最低堆内存持续降低，说明存在内存泄漏（不断申请内存未释放），需排查 pvPortMalloc() 的使用。

三、任务栈监控

每个 FreeRTOS 任务都有独立的栈空间，若栈空间被用尽，会引发栈溢出（Stack Overflow），破坏内存数据，导致系统崩溃、行为异常。栈监控的核心是 "高水位标记（HWM）"。

3.1、核心 API 说明

FreeRTOS 提供两个 API 获取栈高水位标记：

uxTaskGetStackHighWaterMark(hTask)：获取任务栈的高水位标记（单位：字）；

uxTaskGetStackHighWaterMark2(hTask)：兼容新版本 FreeRTOS，功能与前者一致。

高水位标记（HWM）含义
任务启动以来，栈剩余空间的最小值------HWM 越小，说明任务栈使用越深入，溢出风险越高。

3.2、栈使用率计算方法

栈使用率 = （分配的栈大小 - HWM） / 分配的栈大小 × 100%

cpp 复制代码

// 示例：分配栈大小 256 字，HWM 40 字
uint16_t stack_total = 256;  // 分配的栈大小（单位：字）
uint16_t stack_hwm = 40;     // 高水位标记（单位：字）
uint8_t min_free_pct = (stack_hwm * 100) / stack_total; // 剩余栈比例（15%）
uint8_t used_pct = 100 - min_free_pct;                  // 栈使用率（85%）

3.3、栈监控实现代码

根据栈剩余比例，分级输出日志（ERROR/WARN/INFO），直观预警溢出风险：

剩余比例 **< 10%**（使用率 > 90%）：输出 ERROR 级日志，系统危险。

剩余比例 **< 20%**（使用率 > 80%）：输出 WARN 级日志，建议关注。

其余：输出 INFO 正常信息，说明任务栈设计合理。

cpp 复制代码

/**
 * @brief   任务栈使用率监控
 * @details 遍历所有注册任务，计算栈使用率，分级输出预警日志
 */
static void monitor_stack_pct(void)
{
    // 预警阈值（可配置）
    #define MON_ERR_MIN_FREE_PCT  10  // 剩余 <10% → ERROR（危险）
    #define MON_WARN_MIN_FREE_PCT 20  // 剩余 <20% → WARN（关注）

    for (uint32_t i = 0; i < s_task_count; i++) {
        MonTaskInfo_t *task = &s_tasks[i];
        if (task->h == NULL) continue; // 跳过无效任务句柄

        // 1. 获取栈高水位标记（HWM）
        uint16_t stack_hwm = (uint16_t)uxTaskGetStackHighWaterMark(task->h);
        // 2. 计算剩余栈比例
        uint8_t min_free_pct = (stack_hwm * 100) / task->stack_words;
        // 3. 分级输出日志
        if (min_free_pct < MON_ERR_MIN_FREE_PCT) {
            // 剩余栈 <10% → 危险，栈溢出风险极高
            LOGERROR_T("MON", "[STACK ERROR] %s: 剩余栈%u%% (总%u字, HWM%u字)",
                      task->alias, min_free_pct, task->stack_words, stack_hwm);
        } else if (min_free_pct < MON_WARN_MIN_FREE_PCT) {
            // 剩余栈 <20% → 需关注，建议增大栈空间
            LOGWARN_T("MON", "[STACK WARN]  %s: 剩余栈%u%% (总%u字, HWM%u字)",
                     task->alias, min_free_pct, task->stack_words, stack_hwm);
        } else {
            // 剩余栈 ≥20% → 正常
            LOGINFO_T("MON", "[STACK OK]    %s: 剩余栈%u%% (总%u字, HWM%u字)",
                     task->alias, min_free_pct, task->stack_words, stack_hwm);
        }
    }
}

四、任务列表输出

在 RTOS 系统中，每个任务都是独立运行的执行单元，但在运行过程中，我们往往难以直观了解：

系统当前存在哪些任务？

每个任务处于什么状态（运行 / 阻塞 / 挂起等）？

每个任务的优先级、栈使用量是多少？

哪些任务在耗资源、可能导致系统异常？

4.1、核心 API 说明

vTaskList()：FreeRTOS 自带 API，用于获取所有任务的状态信息，输出格式固定，需开启相关配置：

cpp 复制代码

// FreeRTOSConfig.h 需开启以下两个宏
#define configUSE_TRACE_FACILITY                1
#define configUSE_STATS_FORMATTING_FUNCTIONS    1

4.2、任务列表监控实现代码

cpp 复制代码

/**
 * @brief   打印系统任务列表
 * @details 每10秒执行一次，打印所有任务的状态、优先级、栈使用情况
 */
static void monitor_task_list(void)
{
#if (configUSE_TRACE_FACILITY == 1) && (configUSE_STATS_FORMATTING_FUNCTIONS == 1)
    static char task_list_buf[128] = {0}; // 任务列表缓存
    memset(task_list_buf, 0, sizeof(task_list_buf));

    // 获取任务列表并打印
    vTaskList(task_list_buf);
    LOGINFO_T("MON", "----- 系统任务列表 BEGIN #%u -----", s_mon_seq);
    LOGINFO_T("MON", "%s", task_list_buf);
    LOGINFO_T("MON", "----- 系统任务列表 END #%u -----\n", s_mon_seq);
#else
    // 未开启配置，打印提示
    LOGWARN_T("MON", "[TASK LIST] 未开启配置（configUSE_TRACE_FACILITY），无法打印");
#endif
}

4.3、任务列表输出解读

输出格式及含义：

Task Name（任务名）	State（状态）	Prio（优先级）	Stack（剩余栈）	Num（任务 ID）
IDLE	R	0	130	3
CONTROL	B	2	64	1
COMM	S	1	68	2
MONITOR	B	1	72	4

状态（State）：R= 运行中，B= 阻塞中，S= 挂起中。

优先级（Prio）：数值越大，优先级越高，越先获取 CPU 时间片。

剩余栈（Stack）：当前任务剩余栈空间（单位：字）。

任务 ID（Num）：系统分配的任务内部编号，唯一标识任务。

总结

本期博客作为 MonitorTask系统监控的进阶篇，完成了三大核心监控功能的实现：

堆内存监控：通过 FreeRTOS 自带 API，实时监测堆内存使用情况，预警内存泄漏和 OOM 风险。

任务栈监控：基于栈高水位标记，计算栈使用率，分级输出预警日志，防止栈溢出。

任务列表输出：每 10 秒打印一次系统任务状态，为调试提供便利，快速定位任务异常。

结合上篇的心跳检测和任务注册，MonitorTask 形成了一套完整的系统监控体系，覆盖了嵌入式系统最常见的运行时风险（任务卡死、内存泄漏、栈溢出）。
