STM32 UART串口通信协议与3种底层驱动实现（寄存器/标准库/HAL库）

串口通信是STM32与上位机（电脑、手机、串口调试助手等）交互的核心方式，其稳定性依赖标准化的帧结构、校验规则与配置参数。本文将从串口通信核心规范入手，详细讲解STM32下UART串口的3种核心底层驱动实现方式（直接操作寄存器、标准外设库、HAL库），并对比不同方案的核心差异。

一、串口通信核心规范

串口数据收发的稳定性完全依赖统一的通信规范，包含帧结构、校验方式、配置参数等核心要素。

1.1 串口数据包结构

完整的数据帧需包含固定格式，保障传输完整性与可校验性：
包头 + 命令 + 数据 + 校验 + 包尾

1.2 数据校验方式

数据传输过程中易受干扰，需通过校验机制验证数据完整性，工程中常用以下3种方式：

CR校验
异或校验
和校验（工程最常用）

1.3 串口配置核心参数

串口通信的基础参数需上下位机保持一致，核心配置如下：

波特率：默认115200（可根据需求灵活调整）
数据位：8位
停止位：1位
校验位：无校验
通信模式：异步通信
采样方式：16倍过采样

1.4 数据接收与校验逻辑

以接收缓冲区buf为例，典型的帧校验逻辑如下（工程常用）：

帧头判定：buf[0] == 0x55
帧尾判定：buf[4] == 0xff
校验逻辑：buf[1] + buf[2] == buf[3]
异常处理：校验失败时需返回错误信息，避免脏数据被处理

二、STM32 UART 3种核心底层驱动实现

以下3种方式均为直接操作UART外设的硬件底层驱动方案，相互独立、同级并列，适用于不同开发场景。

2.1 直接操作寄存器（最底层）

跳过所有库封装，直接读写UART硬件寄存器，适合深入理解串口底层工作原理。

核心寄存器说明

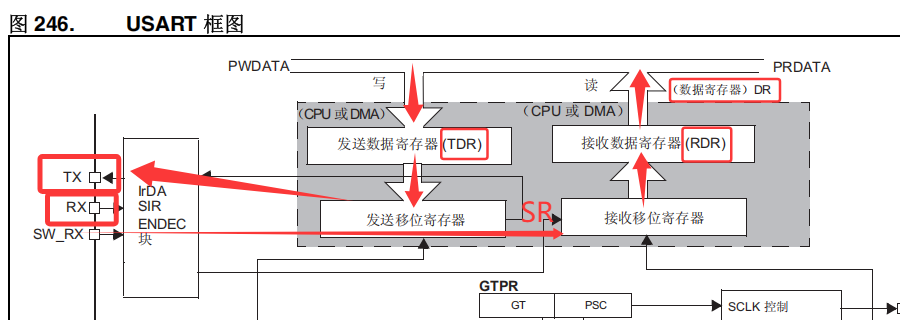

UART的核心操作依赖状态寄存器（SR）和数据寄存器（DR）：

SR（状态寄存器）：位7（TXE）表示发送数据寄存器空；位5（RXNE）表示接收数据寄存器非空。
DR（数据寄存器） ：串口收发数据的载体，写DR完成数据发送，读DR获取接收数据。
（注：完整寄存器说明需参考对应STM32型号的数据手册）

代码实现（单字节收发+回显）

c 复制代码

// 单字节发送函数
void SendBit(uint8_t Bit)
{
    // 等待发送寄存器为空
	while(!(USART1->SR & (1<<7))){}
    // 写入数据到发送寄存器
	USART1->DR = Bit;
}

// 单字节接收函数
uint8_t ReciveBit(void)
{
	uint8_t Bit;
    // 等待接收寄存器非空
	while(!(USART1->SR & (1<<5))){}
    // 读取接收寄存器数据
	Bit = USART1->DR;
	return Bit;
}

// 主循环实现数据回显
while (1)
{
	uint8_t ch = ReciveBit();
	SendBit(ch);
}

2.2 标准外设库实现（STM32F1示例）

ST早期官方推出的标准外设库，封装了寄存器操作，兼顾底层可读性与开发效率（注：该库已停止官方维护）。

关键实现步骤

开启UART和对应GPIO的时钟；
配置TX引脚为复用推挽输出，RX引脚为浮空输入；
初始化UART通信参数（波特率、数据位、停止位等）；
使能UART外设。

代码实现

c 复制代码

#include "stm32f10x.h"

// UART初始化函数
void UART_Init() {
    // 开启USART1和GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

    GPIO_InitTypeDef GPIO_InitStruct;
    // 配置TX引脚（PA9）为复用推挽输出
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 配置RX引脚（PA10）为浮空输入
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 初始化UART参数
    USART_InitTypeDef USART_InitStruct;
    USART_InitStruct.USART_BaudRate = 9600;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
    USART_Init(USART1, &USART_InitStruct);

    // 使能USART1
    USART_Cmd(USART1, ENABLE);
}

// 单字符发送函数
void UART_SendChar(USART_TypeDef* USARTx, char ch) {
    // 等待发送寄存器为空
    while (USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET);
    // 发送字符
    USART_SendData(USARTx, ch);
}

int main() {
    UART_Init();
    // 循环发送字符'H'
    while (1) {
        UART_SendChar(USART1, 'H');
    }
}

2.3 HAL库实现（CubeMX生成）

ST当前主推的开发方案，高度封装，配合CubeMX图形化配置工具可快速完成开发，适配新芯片。

前期配置（CubeMX）

选择对应STM32型号，开启USART1；
配置UART模式为"Asynchronous"（异步）；
设置波特率、数据位、停止位等核心参数；
生成工程代码（本文以MDK-ARM为例）。
（注：配置界面参考"串口cube配置"截图）

代码实现（循环发送字符串）

c 复制代码

#include "main.h"
#include "usart.h"
#include "gpio.h"

int main(void) {
    // 初始化HAL库
    HAL_Init();
    // 初始化GPIO
    MX_GPIO_Init();
    // 初始化USART1
    MX_USART1_UART_Init();

    uint8_t send_buf[] = "Hello, UART!\r\n";

    while (1) {
        // 发送字符串，超时时间100ms
        HAL_UART_Transmit(&huart1, send_buf, sizeof(send_buf)-1, 100);
        // 延时1秒
        HAL_Delay(1000);
    }
}

三、标准库与HAL库核心差异对比

对比维度	标准外设库	HAL库
代码风格	接近寄存器操作，底层逻辑清晰	高度封装，代码简洁易移植
学习成本	适合学习底层原理	适合快速开发，上手快
官方支持	停止维护	主推方案，新芯片专属支持
开发效率	中等（需手动配置更多参数）	高（CubeMX一键生成）

四、总结

STM32 UART串口的3种底层驱动实现方式各有适用场景：

直接操作寄存器：适合深入理解串口硬件原理，或对代码体积、执行效率有极致要求的场景；
标准外设库：适合学习STM32外设驱动逻辑，兼容老项目维护；
HAL库：适合新项目开发、快速迭代，尤其是使用STM32新款芯片的场景。

无论选择哪种方式，串口通信的核心始终是统一的帧结构、校验规则和配置参数，这是保障通信稳定性的基础。
