从零开始做Verilog实验--01--4位计数器

做verilog实验的第一天,目标是掌握FPGA

counter4.v:

c 复制代码
module counter4(

    input clk                   ,
    input rst                   ,
    output reg cnt

    );

    always @(posedge clk)begin
            if(!rst)
                cnt <= 0;
            else
                cnt <= cnt+1;

    end
endmodule

测试文件counter4_tb.v:

c 复制代码
`timescale 1ns / 1ps

module counter4_tb;
    reg clk                 ;
    reg rst                 ;
    wire cnt              ;

    parameter DELAY = 100;

   counter4 u_counter4(

   .clk (clk),
   .rst (rst),
   .cnt(cnt)


   )  ;

    always #(DELAY/2) clk = ~clk;

    initial begin

               clk=0;rst=0;
        #DELAY rst =1'b1;
        #(DELAY+20) $finish;
    end


endmodule

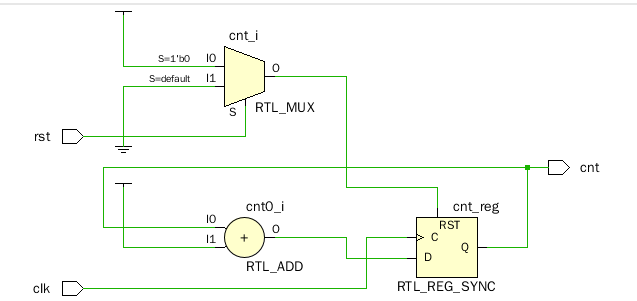

原理图:

仿真截图:

测试结果:成功。仿真时间是220ns,计数器计数为1

延长仿真时间计数增多。
