第 3 篇：卷积神经网络 CNN：为什么它适合图像识别

深度学习入门专栏 · 第 3 篇

适合读者：已经阅读前两篇内容，希望继续系统学习深度学习核心方法与实践流程的初学者

摘要

本文系统介绍卷积神经网络（CNN）的基本思想，重点解释其为什么适合图像识别。文章从图像的空间结构出发，说明普通全连接网络在处理图像时的参数量和空间信息问题，进一步讲解局部感受野、权值共享、卷积层、激活函数、池化层和分类层的作用。文中结合猫狗识别、边缘检测和像素矩阵计算等例子，并给出 NumPy 代码演示卷积计算，帮助读者建立对 CNN 的直观理解。

关键词： 卷积神经网络；CNN；图像识别；局部感受野；权值共享；特征提取

1. 为什么图像识别需要 CNN

图像不是普通表格数据。一张 224×224 的彩色图片包含 224×224×3 个数值，但这些数值不是互相独立的。相邻像素常常共同组成边缘、纹理、角点、轮廓和局部结构。如果直接把所有像素拉平成一长串，再送入普通全连接网络，模型很难保留"谁和谁相邻"这个重要信息。

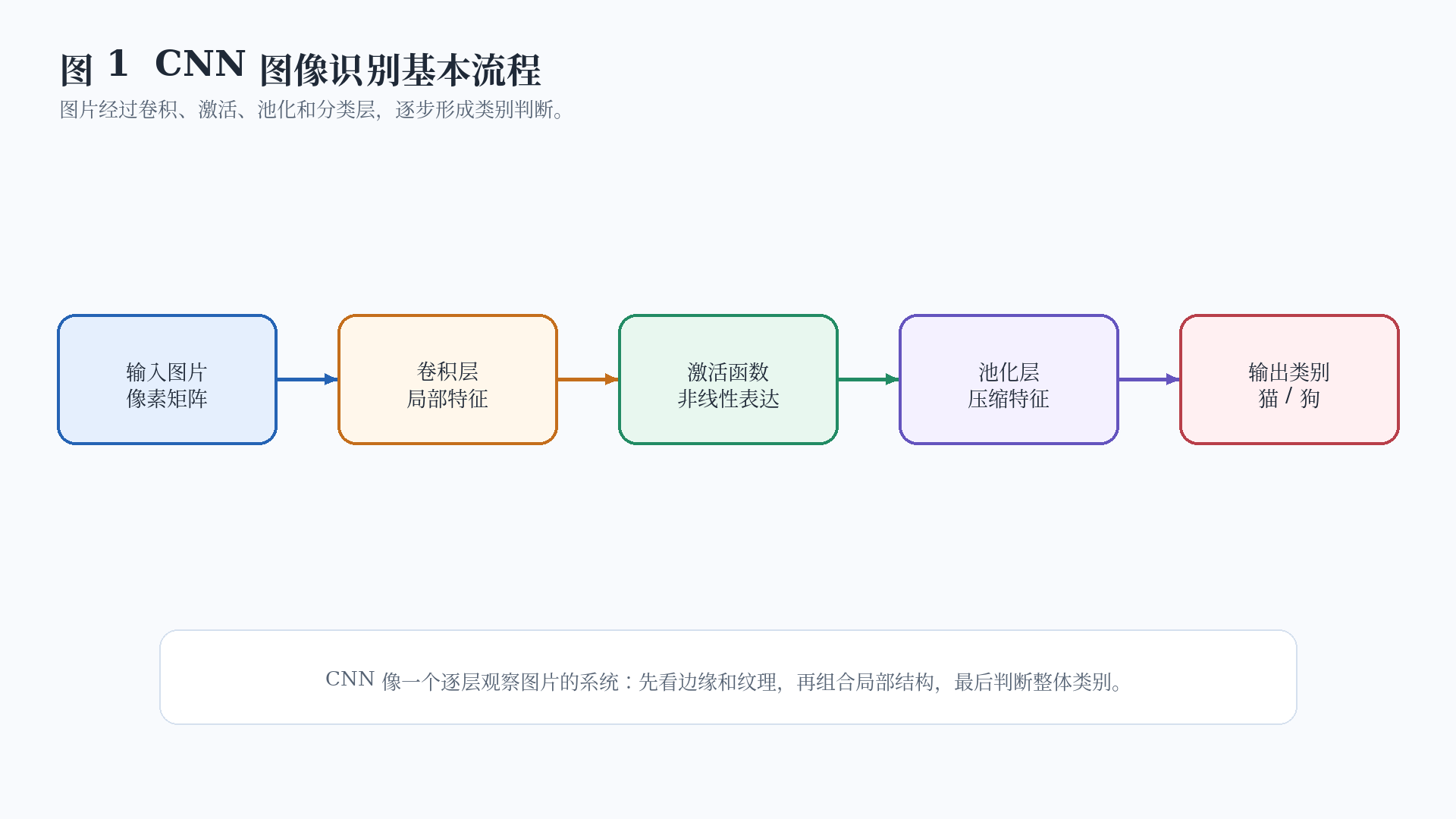

以猫狗识别为例，人眼判断猫和狗时，往往会关注耳朵形状、眼睛位置、鼻子区域、毛发纹理和身体轮廓。这些信息都具有明显的局部结构。CNN 的设计正是为了利用这种局部结构：卷积核先观察小区域，提取边缘或纹理，再通过多层组合形成更高级的视觉表示。

2. CNN 的三个核心思想

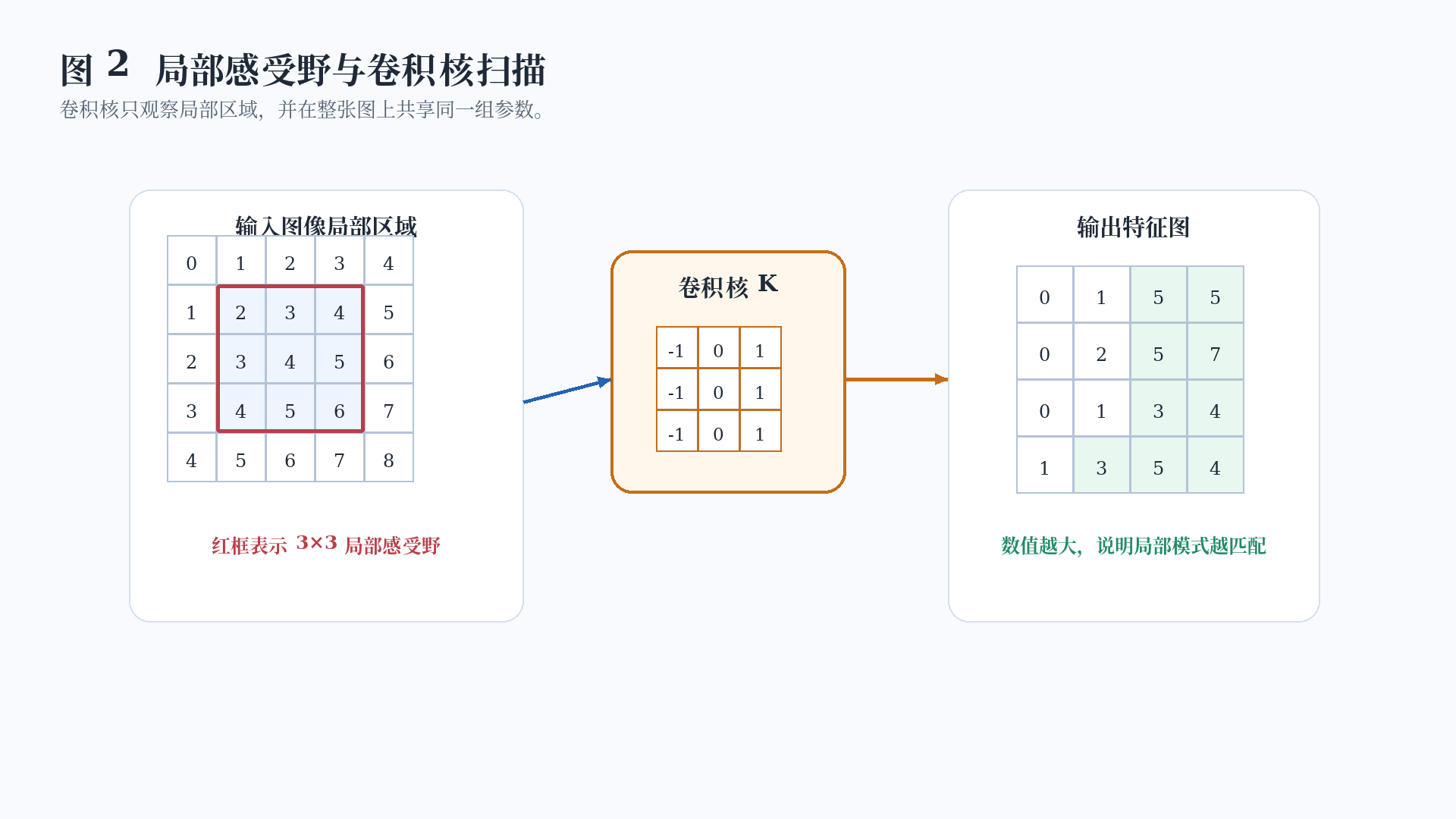

CNN 的优势主要来自三个思想：局部感受野、权值共享和层级特征学习。局部感受野表示神经元不必一次观察整张图，而是先观察一个局部窗口。权值共享表示同一个卷积核会在整张图上重复使用。层级特征学习表示浅层学习边缘和纹理，中层组合局部结构，深层形成更接近语义的表示。

卷积计算可以写成：

S(i,j)=∑m∑nI(i+m,j+n)K(m,n) S(i,j)=\sum_m\sum_n I(i+m,j+n)K(m,n) S(i,j)=m∑n∑I(i+m,j+n)K(m,n)

其中，I 是输入图像，K 是卷积核，S(i,j) 是输出特征图在位置 (i,j) 的响应。直观理解是：用一个小模板去扫描图像，越匹配的位置，响应值越明显。

3. 代码示例：手写一个简单卷积

python 复制代码

import numpy as np

image = np.array([
    [1, 1, 1, 0],
    [1, 1, 1, 0],
    [0, 0, 1, 1],
    [0, 0, 1, 1]
], dtype=float)

kernel = np.array([
    [1, 0],
    [0, -1]
], dtype=float)

out = []
for i in range(image.shape[0] - 1):
    row = []
    for j in range(image.shape[1] - 1):
        patch = image[i:i+2, j:j+2]
        row.append(np.sum(patch * kernel))
    out.append(row)

print(np.array(out))

运行结果：

text 复制代码

[[ 0.  0.  1.]
 [ 1.  0. -1.]
 [ 0. -1.  0.]]

输出矩阵就是一个简单特征图。不同位置的数值不同，表示卷积核与不同局部区域的匹配程度不同。

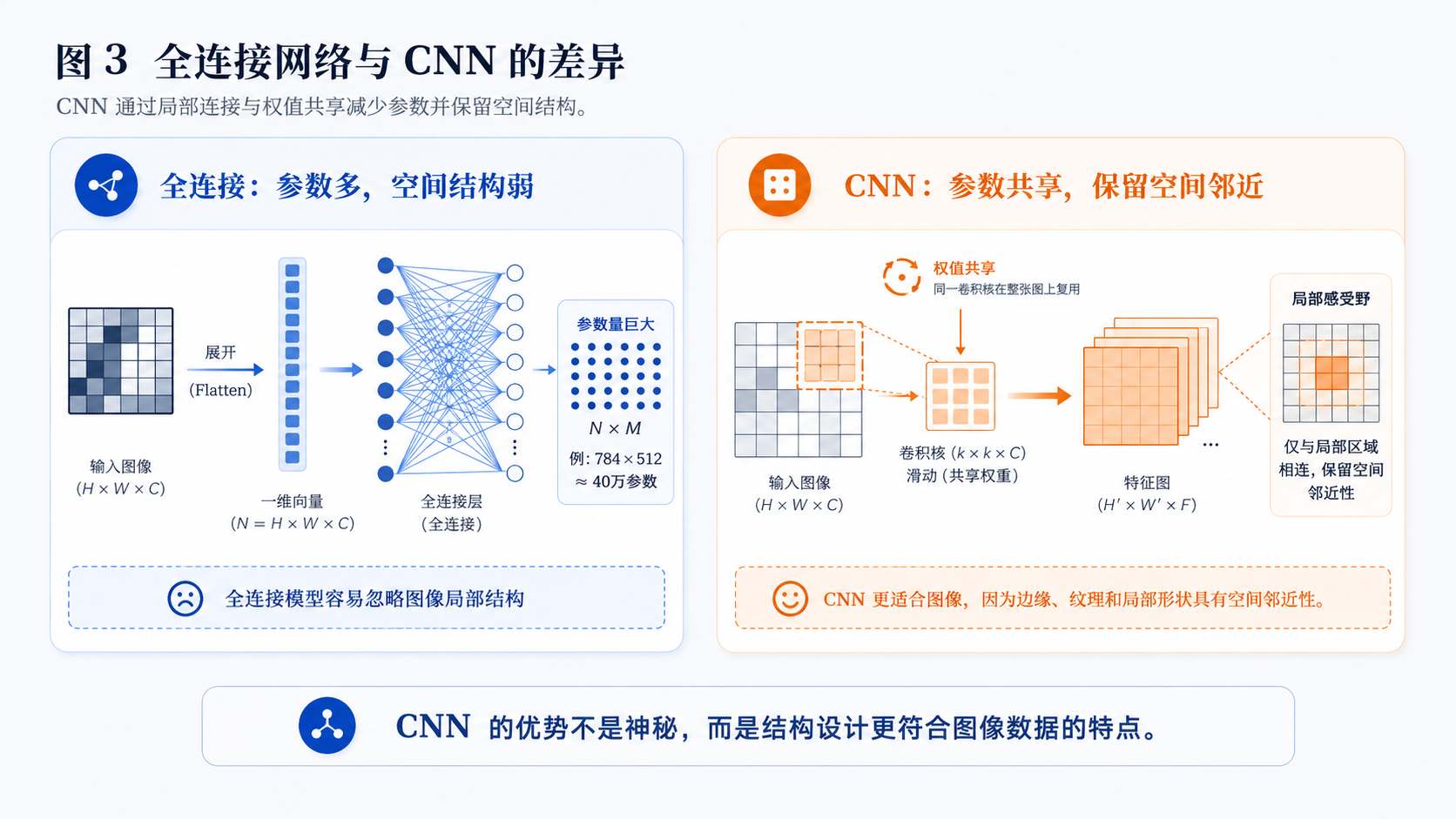

4. CNN 与全连接网络的差异

全连接网络会让每个像素都连接到大量神经元。图片稍微变大，参数量就会迅速增加。CNN 则通过局部连接和权值共享减少参数，同时保留空间邻近关系。

这并不意味着 CNN 永远优于全连接网络，而是说明模型结构应该适合数据特点。图像有空间结构，所以 CNN 合理；表格数据不一定有像素邻近关系，CNN 就不一定是最优选择。

5. 代码示例：检测垂直边缘

python 复制代码

import numpy as np

image = np.array([
    [0, 0, 1, 1],
    [0, 0, 1, 1],
    [0, 0, 1, 1],
    [0, 0, 1, 1]
], dtype=float)

edge_kernel = np.array([
    [-1, 1],
    [-1, 1]
], dtype=float)

features = []
for i in range(3):
    row = []
    for j in range(3):
        row.append(np.sum(image[i:i+2, j:j+2] * edge_kernel))
    features.append(row)

print(np.array(features))

运行结果：

text 复制代码

[[0. 2. 0.]
 [0. 2. 0.]
 [0. 2. 0.]]

中间列响应较高，说明卷积核检测到了从暗到亮的垂直边缘。真实 CNN 中的卷积核不是人工写死的，而是在训练中自动学习得到。

常见误区

误区一：只记概念名称，不理解适用场景。

深度学习概念必须放回任务中理解。CNN 适合图像，是因为它利用了空间局部性；RNN 适合序列，是因为它显式处理时间顺序；Transformer 强大，是因为它能直接建模全局依赖。

误区二：训练集结果好就认为模型好。

训练集表现只能说明模型对已见样本拟合得好。真正重要的是验证集和测试集表现，尤其是测试集是否独立、是否没有参与调参。

误区三：忽略数据质量。

标注错误、样本偏差、类别不平衡和数据泄漏会直接破坏实验结论。很多项目失败不是模型不够先进，而是数据基础不可靠。

误区四：把代码跑通等同于掌握原理。

会调用框架只是第一步。能解释模型为什么有效、为什么失败、如何设计对照实验和如何分析错误样本，才是真正形成能力。

实践建议

学习本篇内容时，可以按"三步法"推进。第一步，先用纸笔画出数据从输入到输出的流程，确认自己知道每一步在做什么。第二步，运行文中的代码，并至少修改一个参数观察结果变化。第三步，尝试用自己的话解释三张配图，尤其要说清楚每个模块解决了什么问题。

对初学者来说，小实验比大工程更重要。一个能完全解释清楚的小例子，往往比一个复制粘贴的大模型更能建立长期能力。

本篇小结

本篇围绕"卷积神经网络 CNN：为什么它适合图像识别"展开，重点解释了相关概念为什么出现、解决什么问题，以及它在深度学习完整流程中的位置。需要记住的是：深度学习不是模型名称、公式和代码片段的堆叠，而是数据、结构、损失、优化、评估和应用场景共同构成的系统方法。理解核心机制，再通过小代码和小实验验证，是最稳妥的学习方式。

参考文献与推荐阅读

$1$ LeCun, Y.; Bengio, Y.; Hinton, G. Deep learning. Nature 2015 , 521 , 436--444. https://doi.org/10.1038/nature14539

$2$ Goodfellow, I.; Bengio, Y.; Courville, A. Deep Learning . MIT Press, 2016. https://www.deeplearningbook.org/

$3$ Nielsen, M. A. Neural Networks and Deep Learning . Determination Press, 2015. http://neuralnetworksanddeeplearning.com/

$4$ Géron, A. Hands-On Machine Learning with Scikit-Learn, Keras, and TensorFlow , 3rd ed.; O'Reilly Media, 2022.

$5$ PyTorch Documentation. https://pytorch.org/docs/stable/index.html

$6$ Krizhevsky, A.; Sutskever, I.; Hinton, G. E. ImageNet Classification with Deep Convolutional Neural Networks. NeurIPS , 2012.

$7$ LeCun, Y.; Bottou, L.; Bengio, Y.; Haffner, P. Gradient-based learning applied to document recognition. Proceedings of the IEEE 1998 , 86, 2278--2324.
