差错控制

---

差错控制是数据通信中保障传输可靠性的核心技术，通过检错编码 与纠错编码两类手段，发现并处理传输过程中产生的比特错误。

检错编码（如奇偶校验、CRC）仅识别错误，不定位错误位置，发现后直接丢弃数据帧并请求发送方重传，实现简单、开销小，适合对实时性要求不高的场景。

纠错编码（如海明码）通过插入冗余校验位，不仅能检测错误，还能精准定位并自动纠正 1 位错误，无需重传，适合重传代价高的场景；扩展后可检测 2 位错误，但 2 位错仍需重传。

整体目标是在有限冗余开销下，最大化数据传输的准确性与效率。所谓差错控制的核心目标就是发现并解决一个帧内部的比特错误，保障数据传输的可靠性。

类型	核心功能	典型实现
检错编码	发现比特错误 → 丢弃帧并要求发送方重传	奇偶校验、CRC 循环冗余校验
纠错编码	发现并纠正比特错误，无需重传	海明码（汉明码）

---

一、检错编码

1. 奇偶校验码

基本原理

在信息位后添加 1 位校验位，使整个校验码（信息位 + 校验位）中 "1" 的个数满足：

• 奇校验码："1" 的个数为奇数
• 偶校验码："1" 的个数为偶数（更常用，可通过异或运算实现）

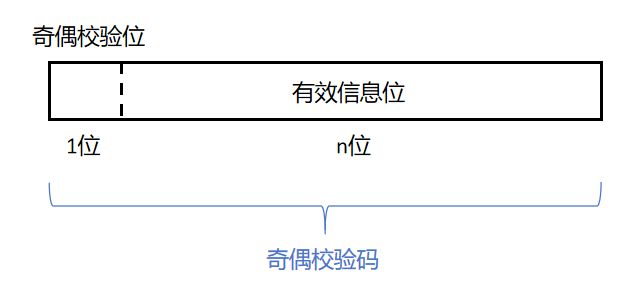

结构示意

**示例：**采用偶校验码进行差错控制，假设有效信息数据是： 10110001

那么信息为中共有偶数个1.因此校验位为0，校验码为：0 10110001

接收方收到数据后，对校验码进行校验，如果发现整个校验码中有偶数个1，则认为没有差错，否则认为数据出错

校验能力

• 只能检测奇数位错误，无法检测偶数位错误
• 无法定位错误位置，不具备纠错能力

---

2. CRC 循环冗余校验码（工程常用）

核心原理

发送方与接收方约定一个生成多项式 G(x)，将信息位与校验位组合后，保证能被 G(x) 对应的二进制码模 2 除尽（余数为 0）。

关键参数

• k：信息位位数
• r：生成多项式的最高次幂（即校验位位数）
• 总码长：N=k+r

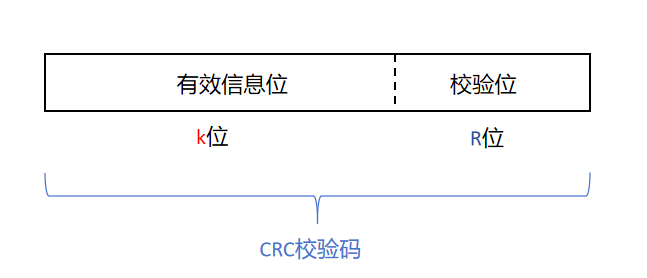

结构示意

示例 ：双方约定生成多项式为G(x)=x3+x2+1G(x)=x^3+x^2+1G(x)=x3+x2+1，信息码为101001，求CRC码

1. 确定生成多项式二进制码：

   G(x)=1⋅x3+1⋅x2+0⋅x1+1⋅x0G(x)=1⋅x^3+1⋅x^2+0⋅x^1+1⋅x^0G(x)=1⋅x3+1⋅x2+0⋅x1+1⋅x0⟹1101

   r=3，k=信息码长度=6，总码长 N=6+3=9

2. 信息位左移补 0：

   在信息位后补 r 个 0 → 101001000

3. 模 2 除法求余数：

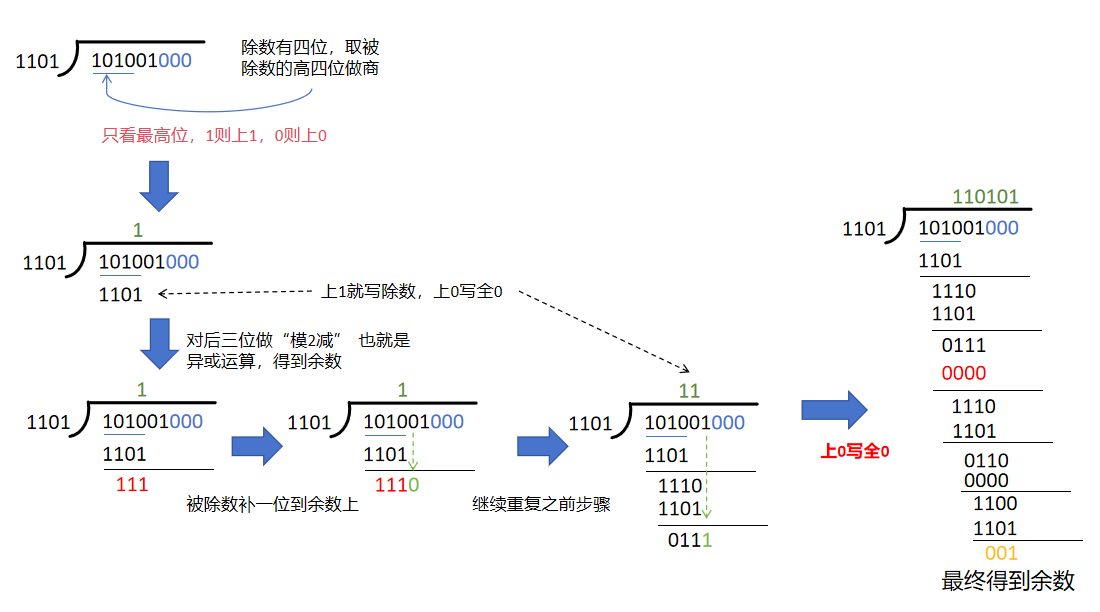

   用补 0 后的信息码除以生成多项式 1101，得到 r 位余数（即校验位）（具体运算过程在下方）

4. 拼接 CRC 码：

   CRC 码 = 原信息码 + 余数 → 101001001

模 2 运算规则

• 模 2 减法 = 异或运算（无借位）：1−1=0,1−0=1,0−1=1,0−0=0
• 模 2 除法：只看被除数最高位，为 1 则商 1 并做模 2 减，为 0 则商 0 并补 0

检错能力

• 可检测所有奇数位错误
• 可检测所有长度 ≤r 的突发错误
• 无法纠错，仅用于检错重传

---

二、纠错编码：海明码（汉明码）

核心思想

将信息位分组进行偶校验，生成多个校验位，通过多组校验结果定位并纠正 1 位错误。

校验位数量计算（海明不等式）

设信息位为 n 位，校验位为 k 位，总码长 n+k 位，需满足：

2k≥n+k+1 2k≥n+k+1 2k≥n+k+1

• 含义：k 个校验位可表示 2k 种状态，其中 1 种表示 "无错误"，剩余 2k−1 种需覆盖 n+k 位中任意 1 位出错的情况。

示例计算

设信息位=1010(四位,n=4)，求海明码：

1.确定海明码的位数

• 试算 k=3：23=82^3=823=8，4+3+1=8，满足不等式 → 需 3 个校验位 P1 P2 P3
• 信息位n=4，记为D4 D3 D2 D1
• 总码长：4+3=7 位，记为 H7 H6 H5 H4 H3 H2 H1

2.确定校验位的分布

三个校验位并不是在开头或者结尾，而是每一个都有自己定位置

校验位Pi要放在海明码位号为2(i−1)2^(i-1)2(i−1)的位置上，信息位则按顺序放到空位：

• P1→20=1→H1P1 → 2^0=1 → H1P1→20=1→H1
• P2→21=2→H2P2 → 2^1=2 → H2P2→21=2→H2
• P3→22=4→H4P3 → 2^2=4 → H4P3→22=4→H4

海明码位	H7	H6	H5	H4	H3	H2	H1
对应位	D4	D3	D2	P3	D1	P2	P1
示例值	1	0	1		0

3.确定分组

有三个校验位，则需要把信息位分成三个组，分别做偶校验得到三个校验码

分组方式：将每个信息位的位置编号转为二进制，二进制中某一位为 1，则该信息位属于对应校验位的分组：

• D1（H3 → 3 → 011）→ 属于 P1,P2 组
• D2（H5 → 5 → 101）→ 属于 P1,P3 组
• D3（H6 → 6 → 110）→ 属于 P2,P3 组
• D4（H7 → 7 → 111）→ 属于 P1,P2,P3 组

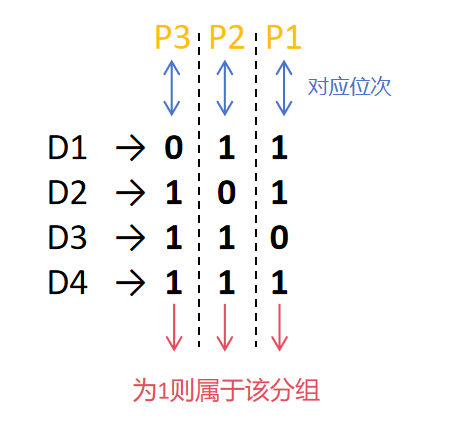

直观的理解：

分组结果：

• P1 组：D1,D2,D4
• P2 组：D1,D3,D4
• P3 组：D2,D3,D4

4.计算校验位取值（偶校验）

• P1=D1⊕D2⊕D4=0⊕1⊕1=0
• P2=D1⊕D3⊕D4=0⊕0⊕1=1
• P3=D2⊕D3⊕D4=1⊕0⊕1=0

生成最终海明码:

海明码位	H7	H6	H5	H4	H3	H2	H1
对应位	D4	D3	D2	P3	D1	P2	P1
示例值	1	0	1	0	0	1	0

填入校验位后得到：1010010

---

海明码纠错流程

接收端重新计算各组校验结果，得到校正子 S3 S2 S1：

• 若 S3 S2 S1 = 000 → 无错误
• 若 S3 S2 S1 != 000 → 该二进制数即为出错位的位置编号 ，即第 S3 S2 S1位出错了将该位取反即可纠正

标准海明码仅具备纠 1 错能力，无法区分 "1 位错" 和 "2 位错"（例如 P1 与 P2 同时跳变）。

扩展方案：增加全校验位

在海明码后新增 1 位校验位，对整个海明码做偶校验：

扩展后海明码	H8	H7	H6	H5	H4	H3	H2	H1
对应位	全	D4	D3	D2	P3	D1	P2	P1
示例值	1	1	0	1	0	0	1	0

纠错 / 检错判断规则

1. S3 S2 S1 = 000、且全校验通过 → 无错误
2. S3 S2 S1 != 000、且全校验失败 → 1 位错，可纠正
3. S3 S2 S1 != 000、且全校验通过 → 2 位错，需重传

---

三、三种编码对比总结

特性	奇偶校验	海明码	CRC 循环冗余校验
核心功能	检错（奇数位）	纠 1 错 / 检 2 错	检错（强能力）
冗余位	1 位	k 位（满足 2k≥n+k+1）	r 位（生成多项式最高次幂）
运算方式	统计 1 的个数 / 异或	多组偶校验	模 2 除法
纠错能力	❌ 无	✅ 可纠 1 位错	❌ 无
典型应用	内存简易校验	ECC 内存、低延迟通信	网络帧、磁盘存储、USB 传输
