网络管理:AutoarNM部分

写在前面:
入行一段时间了,基于个人理解整理一些东西,如有错误,欢迎各位大佬评论区指正!!!


0.为什么要有网络管理?

网络管理是一套标准化、分布式的网络状态协调机制,负责整车所有 ECU 的统一唤醒、协同休眠、网络状态监控与故障隔离,让不同厂商的 ECU 能按同一规则 "一起醒、一起睡、异常能识别"。用来实现整车的启动休眠,避免部分控制器持续工作导致整车亏电。

1.网络管理都有哪些方案

  • OSEK NM(传统经典网络管理)
  • AUTOSAR NM
  • 静态网络管理 Static NM
  • LIN 网络管理(LIN Bus NM)
  • 以太网网络管理(Ethernet NM,AUTOSAR AP 主流)

对于MCU控制器,常用的NM方案为Autosar NM,也有一些控制器使用的是Osek NM和Lin网络管理。

2.Autosar NM原理

2.1AUTOSAR NM 整体架构定位

AUTOSAR NM 位于 COM 层之上、OS 及通信驱动之下 ,属于系统服务层 。核心本质:分布式协同式网络管理,所有 ECU 遵循同一套状态机、定时器、NM 帧规则,实现:统一唤醒、协同休眠、节点心跳监控、网络状态同步、故障检测、支持 PN 部分网络。

适用总线:CAN 为主,也适配 FlexRay、以太网。

AUTOSAR NM 分两大类:

  1. Direct NM 直接网络管理(独立 NM 报文)
  2. Indirect NM 间接网络管理(复用应用报文,无独立 NM 帧)

2.2核心基础概念

网络请求 Network Request

应用层需要通信时,向 NM 模块发起 Network Request(请求组网) ;无业务需求时,发起 Network Release(释放组网)

只有所有 ECU 都 Release,网络才允许进入休眠。

NM 帧(NM PDU)

  1. Direct NM:每个 ECU 周期性单独发送专属 NM 帧 ,作为心跳 + 网络协商报文
    作用:宣告节点在线、同步网络状态、携带休眠请求、故障标识。
  2. Indirect NM:无独立 NM 帧,复用本节点周期应用报文当作心跳,节省总线负载。

核心定时器

  • T_NM_RepeatMessage:刚唤醒后,快速连发 NM 帧,快速建网同步
  • T_NM_NormalOperation:正常工作态,周期发送 NM 帧心跳
  • T_NM_WaitSleep:本节点已释放请求,等待其他节点释放的超时时间
  • T_NM_WaitBusSleep:全网都释放后,等待收尾报文发送完成,再进入总线休眠
  • T_NM_MsgCycle:NM 帧发送周期
  • T_NM_MsgTimeout:接收 NM 帧超时阈值,超时判定节点离线

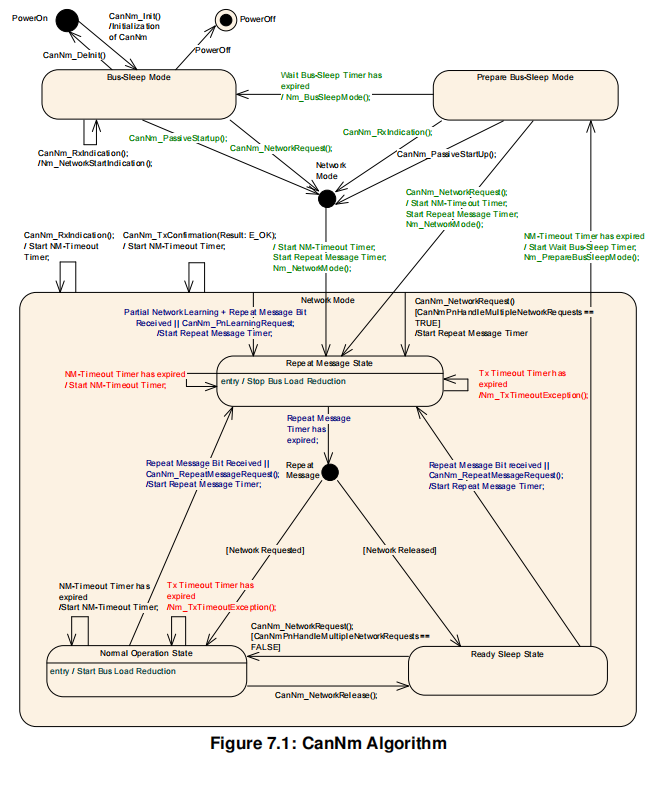

2.3 AUTOSAR NM 标准状态机(核心原理灵魂)

所有 ECU 统一跑这套状态,全网状态对齐,是协同休眠的基础。

2.3.1三大基础状态
  1. BSM Bus Sleep Mode 总线休眠态
  2. PBM Prepare Bus Sleep Mode 预休眠态
  3. NM Network Mode 网络工作态

BSM 总线休眠模式

  • 总线无活动、ECU 进入低功耗模式
  • 仅保留总线唤醒检测,关闭大部分外设与通信
  • 可被:硬件唤醒、报文唤醒、诊断唤醒、本地唤醒 触发切出

NM 网络工作模式(细分 3 个子状态)

(1)Repeat Message 重复报文态

唤醒进入网络后,快速密集发送 NM 帧目的:快速通知全网我已上线,快速建立网络同步,避免刚唤醒通信丢包。

(2)Normal Operation 正常工作态

按固定周期发 NM 心跳帧;应用正常收发报文,网络持续保持唤醒。

(3)Ready Sleep 准备休眠态

本节点已无业务需求,主动释放网络请求 ;仍持续监听其他节点 NM 帧,等待全网都释放,不立刻休眠。

PBM 预休眠模式

全网所有 ECU 都进入 Ready Sleep 且定时器超时;进入 PBM:

  • 完成最后应用报文、诊断报文收尾
  • 保存关键数据
  • 禁止再发起新的网络请求倒计时结束 → 统一切入 BSM 休眠。

2.4 Direct NM 工作原理(最常用,逐流程拆解)

流程 1:全网唤醒原理

  1. 任意 ECU 产生业务需求 / 被唤醒源触发
  2. 该 ECU 发起 Network Request
  3. 立刻从 BSM → NM 模式下的 Repeat Message 状态
  4. 高频发送 NM 帧
  5. 总线上其他 ECU 检测到 NM 帧 / 总线活动
  6. 依次从 BSM 唤醒,同步进入网络工作态
  7. 全网所有节点完成上线,进入 Normal Operation

原理核心:单点唤醒 → NM 帧广播 → 全网同步唤醒

流程 2:协同休眠原理

  1. 某 ECU 业务结束,调用 Network Release → 进入 Ready Sleep
  2. 仍周期发 NM 帧,告诉其他节点:我已准备休眠
  3. 所有 ECU 依次完成业务,全部进入 Ready Sleep
  4. 所有节点无 NM 网络请求,T_WaitSleep 超时
  5. 全网统一进入 PBM 预休眠
  6. T_WaitBusSleep 超时,收尾完成
  7. 所有 ECU 同时切入 BSM 总线低功耗休眠

关键原理:不是谁先没事谁先睡,必须全员同意、全员倒计时、全员同步休眠

流程 3:节点故障 / 离线检测原理

  1. 正常每个 ECU 周期发 NM 心跳帧
  2. 某 ECU 死机、掉电、总线故障,停止发 NM 帧
  3. 其他节点检测 NM 帧接收超时 > T_NM_MsgTimeout
  4. NM 模块判定节点丢失 / 网络故障
  5. 上报 DTC 故障码,通知应用层、诊断层做降级处理

2.5 Indirect NM 原理(间接网络管理)

核心原理

不定义独立 NM PDU ,直接复用节点自身周期性应用报文 充当 NM 心跳与网络在线标识。

  1. 无独立 NM 帧,降低 CAN 总线负载
  2. 状态机、定时器、休眠唤醒逻辑和 Direct NM 完全一致
  3. 判定节点在线:看周期应用报文是否按时收到
  4. 判定休眠:所有节点周期应用报文都停止 + 超时,进入预休眠

适用场景

低速 CAN、子网节点多、总线负载受限、简单外设网络。

缺点

无法像 Direct NM 那样在 NM 帧里携带休眠请求、节点状态、PN 掩码等扩展信息。

也有的项目某几个通道是间接网络管理模式,采用的方案是若其他直接网络管理的通道被唤醒,开启这几个通道的通讯,休眠时机也与直接网络管理的通道同步。而非通过周期性应用报文唤醒和休眠。


2.6 AUTOSAR PN 部分网络管理原理(进阶核心)

解决问题

不需要整网唤醒,只唤醒当前功能必需的 ECU / 子网,其余保持休眠,极致省电。

核心原理

  1. 定义 PN(Partial Network)逻辑通道,每个功能绑定一个 PN 掩码
  2. ECU 订阅对应 PN 掩码,只监听属于自己的 PN 唤醒报文
  3. 当触发某功能时,只发送对应PN 唤醒帧
  4. 只有匹配 PN 掩码的 ECU 被唤醒,不相关 ECU 继续休眠
  5. 网关负责跨子网 PN 路由,实现域内局部唤醒

架构关键点

  • PN 网关:负责 PN 报文转发、子网隔离
  • PN 掩码:位标识,标识哪个局部网络需要唤醒
  • 仅新能源、智能座舱、域控架构必用

2.7 AUTOSAR NM 底层协作原理(模块交互)
  1. 应用层:发起 Network Request / Release
  2. NM 模块:状态机流转、定时器管理、NM 帧收发、全网状态协商
  3. COM 层:负责 NM PDU 的打包、解包、路由
  4. CAN IF / CAN Driver:总线收发、唤醒检测
  5. OS:提供定时任务、调度、超时回调
  6. DEM:接收 NM 检测到的节点离线故障,上报告警
2.8主动唤醒&被动唤醒

实际上CAN控制器唤醒MCU的代码部分已经在文章https://blog.csdn.net/weixin_44293445/article/details/145368803?spm=1001.2014.3001.5501

中做过部分介绍了。当控制器唤醒源有效时(KL15 On,CAN NM Rx等)会触发电源芯片给控制器上电,控制器会检查唤醒源来执行初始化,后进入上位介绍的NM状态机。

需要特殊介绍的是,对于CAN收发器常见的是无法通过硬件判断CAN报文是否是NM报文还是APP报文,所以如果控制器接收到报文后通常会先唤醒控制器,在控制器初始化后再检查唤醒源是否有效,若无效执行休眠的动作,否则进入Network Mode。即上文BusSleepMode->Network Mode的操作。

此时控制器会判断当前是主动唤醒还是被动唤醒,一般类似于KL15 ON认为是主动唤醒源,外部的NM报文认为是被动唤醒源。不同的唤醒源对应的NM状态切换以及是否唤醒全部网络都有差异。需要基于项目需求实现。

主动唤醒(Active Wake-up)

  • 定义:由当前 ECU自身内部事件 / 条件触发,自主发起唤醒请求,同时唤醒自身及所在网络的其他节点,是网络唤醒的 "源头"。
  • 触发源(本地事件):KL15 点火信号、本地硬线触发(如门把手信号)、ECU 内部定时器、诊断请求、应用层主动发起的网络请求等。
  • 核心特征:自发性、主导性,自身作为唤醒源,主动维持网络活跃。

被动唤醒(Passive Wake-up)

  • 定义:由外部总线活动触发,ECU 被动响应总线上的唤醒信号,自身不主动发起唤醒,仅作为 "被唤醒节点" 加入已激活的网络。
  • 触发源(总线事件):其他 ECU 发送的 NM 报文、应用报文,或诊断工具发送的唤醒帧,需符合 ISO 11898-5 标准的唤醒序列。
  • 核心特征:响应性、从属性,依赖主动唤醒节点,自身不主导网络状态。
对比维度 主动唤醒 被动唤醒
状态机流转 从 Bus Sleep(总线休眠态)直接进入 NM 模式的 Repeat Message(重复报文态),快速高频发送 NM 帧(如 10ms 周期连发 5 帧),快速同步全网状态后切换至 Normal Operation(正常工作态)。 从 Bus Sleep 被唤醒后,先进入 NM_PASSIVE(被动状态),仅监听总线,不主动发送 NM 帧;需收到主动唤醒节点的有效 NM 报文(含 Active Request 位 = 1)后,才逐步进入正常工作态。
NM 报文权限 必须发送 NM 帧(独立 NM 帧或复用应用报文),作为心跳维持网络活跃,可发起网络请求、触发全网休眠协调。 被动唤醒初期不发送 NM 帧,仅响应应用报文;即使后续发送,也不主动发起网络请求,无法阻止全网休眠。
唤醒校验逻辑 由 ECU 自身的 EcuM 模块验证唤醒事件有效性,无需依赖外部节点,唤醒后直接启动通信栈初始化。 需通过 EcuM_CheckValidation () 校验:验证唤醒报文 ID、格式、来源节点合法性,校验通过后才完成上电初始化。
网络角色 唤醒源、网络协调者,负责唤醒其他节点,主导网络状态同步(唤醒 / 休眠)。 被唤醒节点、网络参与者,仅响应网络请求,不参与网络协调,依赖主动节点维持网络活跃。
