AGV单车上位机软件架构

单车上位机软件推荐采用"5 层 + 2 侧"架构 ：
5 层 ：硬件抽象层 → 驱动执行层 → 实时控制层 → 决策规划层 → 应用业务层
2 侧：诊断与运维侧、安全与保护侧（横切各层）

这样既符合主流机器人软件分层思想，也和 ROS2 那种"硬件驱动层--核心算法层--应用逻辑层"的 AGV 实践对齐。

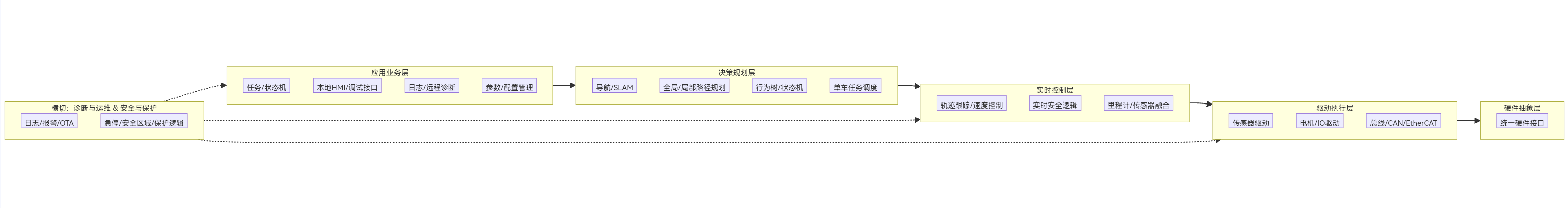

一、整体架构一图看懂

二、各层职责 & 实时性要求

1. 硬件抽象层（HAL）

• 目标：屏蔽硬件差异，让上层软件不依赖具体传感器/驱动型号。
• 典型内容：
  • 统一设备接口：LidarDriver、ImuDriver、MotorDriver、IODriver 等
  • 对 GPIO / SPI / I2C / CAN / EtherCAT 等封装为统一 AP
  • 热插拔、设备发现、故障上报
• 实时性：非实时或软实时，只在初始化/故障时慢一点没关系。

2. 驱动执行层

• 目标：把硬件数据"搬"上来，把控制指令"送"下去。
• 典型内容：
  • 传感器驱动：激光雷达、IMU、编码器、超声波、视觉等数据采集
  • 执行器驱动：电机驱动器、IO 模块、电磁阀等控制下发
  • 总线通信：CAN / EtherCAT / Modbus / 串口 等协议栈
• 特点：
  • 数据以原始/半原始形式发布：/scan, /imu, /odom, /io_state 等
  • 控制接口接收速度/位置/IO 指令，转成帧下发给驱动器/PLC
• 实时性：软～硬实时，周期通常 1--20ms，不能有大抖动。

3. 实时控制层

• 目标：闭环控制 + 实时安全，相当于 AGV 的"小脑"。
• 典型内容：
  • 里程计 & 传感器融合：EKF/UKF 融合轮式里程计 + IMU + 视觉/SLAM 结果
  • 轨迹跟踪控制器：Pure Pursuit、Stanley、MPC 或 PID，跟踪上层轨迹
  • 速度/加速度限制、加减速曲线规划
  • 实时安全逻辑：防撞区、限速、急停联动、防溜坡等
• 实时性：硬实时，周期 1--10ms，必须优先级最高，不允许被非实时任务抢占。
• 与下位机分工：
  • 若你车上有独立 PLC/MCU 做电流/速度环，这层主要做位姿轨迹级控制；
  • 若工控机直接驱动电机，则这层要下到速度/电流环，实时性要求更苛刻。

4. 决策规划层

• 目标：从"我在哪、要去哪"到"怎么走、怎么避障"，是单车智能的核心。
• 典型内容：
  • SLAM / 地图服务：Cartographer、Gmapping、SLAM Toolbox 等
  • 定位：AMCL / UWB / 二维码定位 / 视觉定位
  • 全局路径规划：A*、Dijkstra、NavFn 等
  • 局部规划与避障：DWA、TEB、Time Elastic Band 等
  • 行为树 / 状态机：长任务拆解、异常恢复、降级模式
  • 单车任务调度：本车任务队列、优先级、超时处理
• 实时性：软实时，周期通常 50--200ms，偶尔抖动影响不大，但不要秒级卡顿。
• 与多车调度系统的关系：
  • 这层只管本车：局部避障、路径跟踪、单任务执行；
  • 多车交通管制、任务分配由车间调度上位机完成。

5. 应用业务层

• 目标：对外接口 + 人机交互 + 运维，是"看得见摸得着"的部分。
• 典型内容：
  • 任务接口：与调度/MES/WMS 通信（REST/MQTT/OPC UA/自定义 TCP）
  • 本地任务状态机：排队、执行、暂停、取消、完成上报
  • 本地 HMI：Web/Qt/RViz2 界面，显示地图、位置、任务、电量、报警
  • 日志与远程诊断：运行日志、故障记录、远程升级（OTA）
  • 参数配置：地图、车辆参数、导航参数、网络配置等
• 实时性：非实时，只要别让界面卡到影响操作即可。

三、横切：诊断与运维 / 安全与保护

这两块不是单独一层，而是贯穿各层的"横切关注点"。

1. 诊断与运维侧

• 日志系统：分级日志（DEBUG/INFO/WARN/ERROR），按模块/时间归档
• 报警与事件：故障码、报警等级、上报云端/本地 HMI
• 远程诊断：通过 VPN/云平台查看状态、下发指令
• 固件/软件升级：驱动、算法、应用的版本管理与升级

2. 安全与保护侧

• 急停链路：硬件急停 → 驱动层立即断使能 → 控制层零速度 → 规划层标记不可运行
• 安全区域/限速：充电区、人区、门口等区域限速、禁止进入
• 传感器故障保护：雷达/IMU/编码器故障时降级（慢行/停驶/回退安全点）
• 看门狗 & 监控：进程挂死自动重启、关键线程超时报警

四、和 ROS2 的典型映射（如果你用 ROS2）

以 ROS2 + Nav2 为例，可以很自然地套到上面的分层里：

分层	ROS2 典型节点/包	说明
硬件抽象层	xxx_bringup、xxx_hal	统一封装传感器/驱动，对外提供 ROS2 接口
驱动执行层	rplidar_ros、imu_driver、base_driver	发布 /scan、/imu、/odom，订阅 /cmd_vel
实时控制层	controller_manager + 自定义 controller	订阅轨迹/路径，发布 /cmd_vel，做跟踪/安全限制
决策规划层	nav2_navfn_planner、nav2_dwb_controller、slam_toolbox	全局/局部规划、SLAM、行为树
应用业务层	agv_task_manager、agv_hmi、agv_diag	任务接口、HMI、日志/远程升级

五、如果你不用 ROS，怎么落地？

一个偏嵌入式/自研的实践方案，可以参考"组态式 AGV 导航控制嵌入式软件架构"的思路：bsp 层 / drv 层 / app 层 / com 组件层。对应到上面 5 层，大致是：

• bsp + drv 层：对应这里的 硬件抽象层 + 驱动执行层
• app 层：对应 实时控制层 + 决策规划层 + 应用业务层
• com 组件层：把 PID、任务管理、日志、参数等做成通用组件，被 app 层调用

技术栈可以选：

• OS：Linux + 实时扩展（Xenomai/RT‑Preempt）或 RTOS（QNX/RT‑Thread）
• 通信：自定义二进制帧 / Modbus TCP / 自研协议栈（类似 RoboLink/CVC2.0 那种）
• 语言：C/C++ 做实时控制，Python/Go/C# 做业务 & 接口

六、设计时几个关键决策点

1. 实时边界在哪？

   • 建议：控制层以上可以非实时，控制层及以下必须硬实时。
   • 不要在控制周期里做 SLAM / 大规划 / 网络请求。

2. 任务/状态机怎么拆？

   • 把"任务"拆成：Idle → NavToPick → Loading → NavToPlace → Unloading → Idle
   • 每个状态对应不同的规划/控制策略（是否允许避障、是否限速等）。

3. 与多车调度如何分工？

   • 单车上位机：只管"怎么去"（路径/避障/控制）
   • 车间调度：管"谁去、什么时候去、走哪条大路线"

4. 安全等级如何映射？

   • 把安全要求拆成：硬件级（驱动层）、控制级（控制层）、业务级（应用层），三层都要有防护，而不是只在"上位机界面"里加急停按钮。
