一、先说结论：AGV 自动充电是什么、要做到什么
核心目标：
AGV 在电量不足时，能"自动导航到充电位 → 自动对接 → 自动充电 → 充满或到目标电量 → 自动离开充电位继续干活"，整个过程无人干预、不撞桩、不过充、不影响其他车通行。
要做到这一点，通常涉及：
- 充电方式：接触式（触点） / 无线感应式；
- 硬件：车载BMS、充电接口（或无线接收端）、充电桩（或地面发射板）、定位与辅助对接机构；
- 通信：AGV 与充电桩之间交互状态、使能/停止充电；
- 调度集成：多机调度系统统一安排"什么时候去、去哪个桩、充多久"，避免争抢和拥堵。

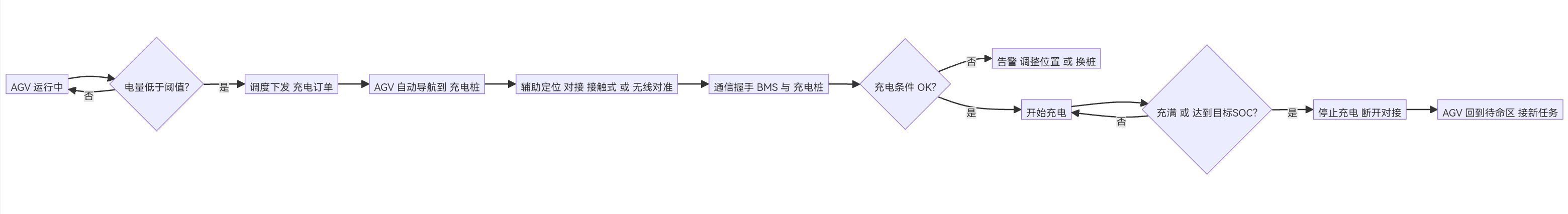

二、自动充电的典型流程
以"接触式 + 集中调度"为例：
三、充电方式：接触式 vs 无线感应式
1. 接触式（触点式）
- 典型结构：
- 充电桩：充电触块（正/负）+ 控制器 + 通信模块；
- AGV：车体安装充电刷板，通过机械导向/弹性触头与触块接触形成导电回路。
- 优点：效率高、成本相对低、技术成熟；
- 缺点：触点会磨损/氧化，粉尘、潮湿环境维护成本高；对接需要一定定位精度和机械结构配合。
常见安全设计：
- 输出端无电压时不输出电流，只有检测到电池电压后才自适应充电；
- 具备过压/过流/过温/短路等保护，故障时立即断电并报警。
2. 无线感应式（非接触式）
- 原理：地面发射线圈产生高频电磁场，车底接收线圈感应取电，经整流后给电池充电。
- 优点：无裸露金属，耐粉尘/潮湿；允许"大致对准即可"，对定位精度要求低，适合机会充电（Opportunity Charging，比如在工位旁随手充一会）。
- 缺点：初期成本较高，效率略低于接触式，布局和地施工更复杂。
四、自动充电系统的关键硬件模块
结合行业资料，一般可分为五大部分：
| 模块 | 作用 |
|---|---|
| 充电电源 | 提供可控的恒压/恒流输出，适配锂电池/铅酸等多阶段充电曲线；主电路多为高频开关电源。 |
| 充电接口 | 接触式：触块/刷板/伸缩触头/弹性触点；非接触式：发射/接收线圈。保证电能可靠传输与对接容差。 |
| BMS（电池管理系统） | 实时监测电压、电流、温度、SOC，执行过充/过放/过流/温度保护，并通过 CAN 等上报状态，与充电机通信。 |
| 充电控制模块 | 根据 BMS 反馈动态调整充电模式（快充/正常/涓流），控制接触器通断，实现自动启停充电。csdn.net+1 |
| 通信模块 | AGV 与充电桩之间双向信息交互：CAN、485、以太网、Wi‑Fi、红外、光电对射等，用于"就位检测、充电请求、状态上报"。 |
五、自动充电的定位与对接方式
要让车"稳稳停在桩上并可靠通电"，通常需要"导航 + 辅助定位/对接机构"：
- 导航到位
- 磁条/磁钉导航：简单、成本低；
- 二维码导航：方便改路径；
- 激光/视觉导航：适合复杂环境，精度高但成本高。
- 辅助定位与对接（接触式）
- 弹性触点设计（允许几十毫米的偏差）；
- 伸缩/旋转充电臂，自动找正；
- 定位销/导槽，机械导向；
- 压力/光电/红外检测，确认"是否接触到位"。
- 辅助定位（无线式）
- 通常配合地面反光贴/标记 + 车上光电/激光传感器，确认"已进入充电区域并大致对准"；
- 一些方案支持"边走边充"的充电车道（Charging Lane），只要在发射板范围内即可充电。
六、自动充电的安全与保护机制
工程上至少要考虑：
- 电级安全：过压/过流/过温/短路保护，BMS 实时监控并主动切断；
- 机械安全：防撞、防夹（对接过程不伤人/物），急停与安全回路；
- 通信安全：
- 未通信好不允许闭合主回路；
- 充电中通信中断立即停止或进入安全状态；
- 行为安全：
- 充电桩占用/故障时，调度不发该车去该桩；
- 避免多车排队堵死充电区域（设排队区、回车区）。
七、多机调度如何集成自动充电
在"车队管理/RCS"里，自动充电本质是一个"特殊任务 + 特殊资源占用"。
1. 调度策略
常见策略有：
- 固定充电：电量低于阈值（比如 20%）时，只给"去充电桩"的订单；
- 机会充电：利用空隙在工位旁/充电巷短时补电，保持电量在较高水平，减少集中回充次数；
- 换电/备用车：有备用电池或车辆，通过换电保持连续运行（这里不展开）。
多车时还要考虑：
- 充电桩数量有限，要避免"所有低电量车同时冲向同一桩"导致拥堵；
- 高优先级任务车，可以临时插队到空闲桩或等待队列前面；
- 夜间/班次间集中充电，平衡充电桩利用率与日间可用车辆数。
2. 标准化接口（推荐做法）
VDA 5050 把"充电站"作为路线网络中的一类站点，并定义了：
- 能量管理：充电订单可以打断运输订单；
- 动作：startCharging / stopCharging；
- 状态上报：powerSupply.charging、SOC、电压、电流等字段；
- 电池充电配置：criticalLowChargingLevel / maximumDesiredChargingLevel / minimumDesiredChargingLevel / minimumChargingTime 等，用来告诉调度系统"电量多低必须充""最多充到多少""至少充多久"。
通过这类标准接口，不同品牌的 AGV/AMR 和充电桩可以统一接入调度系统，实现"多机调度 + 自动充电"的整体优化。
八、如果你要落地一套自动充电，可以这样起步
- 明确需求
- 车数 & 电池容量 & 典型工作负载；
- 充电窗口（集中夜间 / 班间短休 / 随时机会充电）；
- 环境：干净厂房 / 多粉尘 / 高湿度，决定是否优先考虑无线。
- 选充电方式
- 大部分场景：接触式 + 良好的防尘/防氧化设计就够用；
- 重粉尘/潮湿/频繁短时补电：优先评估无线方案。
- 定义通信与接口
- 至少约定：就位信号、充电请求/使能、充电状态、故障/告警；
- 若多品牌、大规模：建议基于 VDA 5050 或类似标准统一建模。
- 调度层建模
- 地图上定义充电节点（Charging Spot）或充电边（Charging Lane）；
- 设置充电任务优先级、占用/互斥规则（同一桩同一时间只服务一台车）；
- 配置 SOC 阈值、最小/最大充电 SOC、最小充电时间等参数。
- 现场调试要点
- 多次测试"不同电量 → 不同桩"的调度逻辑，避免死锁/拥堵；
- 验证通信中断、桩故障、车偏位等异常工况下的安全行为；
- 观察充电过程中 BMS 日志，确认充电曲线符合电池厂家建议，不过充、不欠充。
