【K8S存储管理：PV/PVC动态供应及NFS动态供给实战】

提示：本文原创作品，良心制作，干货为主，简洁清晰，一看就会

文章目录

前言
一、K8S存储管理
- [1.1 底层存储](#1.1 底层存储)
- [1.2 PV/PVC](#1.2 PV/PVC)
- [1.3 StorageClass](#1.3 StorageClass)
二、K8S中基于NFS的动态存储实战
- [2.1 基于 NFS 的动态存储供给流程](#2.1 基于 NFS 的动态存储供给流程)
- [2.2 部署NFS](#2.2 部署NFS)
- [2.3 定义storage并授权](#2.3 定义storage并授权)
- [2.4 部署自动创建PV的pod服务](#2.4 部署自动创建PV的pod服务)
- [2.5 测试无状态服务](#2.5 测试无状态服务)
- [2.6 测试有状态服务](#2.6 测试有状态服务)

前言

一、K8S存储管理

K8s存储管理的核心是「把存储和容器解耦」，通过一套分层抽象，解决容器数据临时化、跨节点共享和持久化的问题

1.1 底层存储

底层存储也就是数据真正存在的地方

本地存储（hostPath/emptyDir）：存在节点本地磁盘
云厂商存储（AWS EBS/阿里云盘）：存在云厂商的块存储
开源分布式存储（Ceph/NFS）：存在集群化的存储服务
K8s对象存储（ConfigMap/Secret）：存在etcd里的配置数据

1.2 PV/PVC

PV相当于存储的"货架"，PVC相当于"申请单"

PV（持久化卷）：管理员在底层存储上划出来的"可用货架"，比如100G的Ceph卷、20G的云盘，定义好容量、读写模式等
PVC（持久化卷声明）：应用侧提交的"领用申请"，声明自己需要多大容量、什么读写模式的存储
绑定机制：K8s会自动把PVC和匹配的PV绑定，Pod只需要挂载PVC，不用关心底层用的是什么存储

1.3 StorageClass

StorageClass动态创建PV的"自动化货架"

解决手动创建PV的麻烦：管理员定义好一个存储模板（比如"Ceph 10G 标准卷"），交给StorageClass
应用侧PVC只要指定这个StorageClass，K8s就会自动调用底层存储驱动，动态创建对应的PV并绑定给PVC，不用管理员提前准备

总的来说：数据存在底层存储里 → 管理员用PV把它包装成可用资源 → 应用用PVC申请资源 → 用StorageClass实现动态创建，Pod只需要挂载PVC就能用持久化存储

二、K8S中基于NFS的动态存储实战

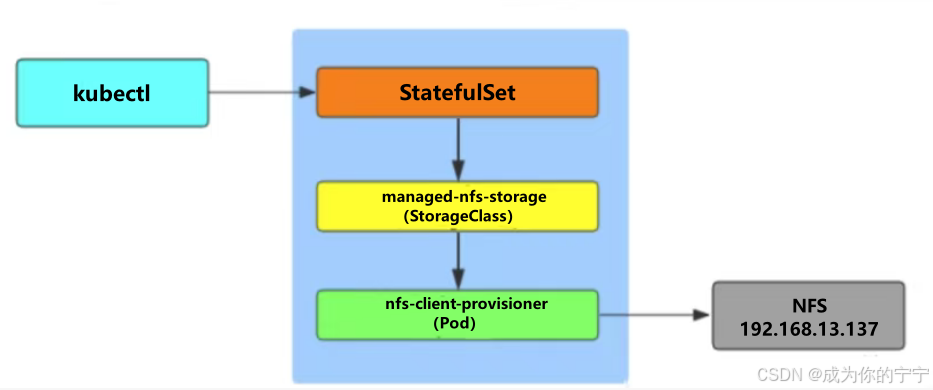

2.1 基于 NFS 的动态存储供给流程

1，kubectl 创建了一个 StatefulSet，它的 volumeClaimTemplates 指定了 storageClassName: managed-nfs-storage

2，K8s 控制器发现 PVC 没有对应的 PV，就去问 managed-nfs-storage 这个 StorageClass 定义的 provisioner 是谁

3，发现是 nfs-client-provisioner，于是把创建 PV 的请求发给它

4，nfs-client-provisioner Pod 收到请求后，去 NFS 服务器 192.168.13.137 上创建一个目录，然后创建一个 PV 并和 PVC 绑定

5，StatefulSet 的 Pod 启动后，成功挂载这个 PV，数据就持久化到 NFS 上了

2.2 部署NFS

yaml 复制代码

## 准备一台机器安装NFS，后续的PV/PVC会到NFS中拿空间
root@NFS:~# apt -y install nfs-kernel-server
root@NFS:~# systemctl start nfs-kernel-server
root@NFS:~# mkdir /data
root@NFS:~# vim /etc/exports
/data *(rw,sync,no_root_squash,no_subtree_check)
root@NFS:~# chmod 777 /data
root@NFS:~# systemctl restart nfs-kernel-server
root@NFS:~# systemctl enable nfs-kernel-server

2.3 定义storage并授权

yaml 复制代码

## 1. 创建sc
root@k8s-master1:~# vim storageclass-nfs.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
        name: managed-nfs-storage
## 指定外部NFS供给器的名字
provisioner: k8s-sigs.io/nfs-subdir-external-provisioner
root@k8s-master1:~# kubectl apply -f storageclass-nfs.yaml
root@k8s-master1:~# kubectl get sc
NAME                  PROVISIONER                                   RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
managed-nfs-storage   k8s-sigs.io/nfs-subdir-external-provisioner   Delete          Immediate           false                  38s

因为storage自动创建pv需要经过kube-apiserver，所以要进行授权

yaml 复制代码

## 2. 创建RBAC
root@k8s-master1:~# vim rbac.yaml
## ServiceAccount：NFS provisioner pod 使用的身份
apiVersion: v1
kind: ServiceAccount
metadata:
  name: nfs-client-provisioner
  # 需要指定命名空间
  namespace: default
---
## ClusterRole：定义集群维度的权限
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: nfs-client-provisioner-ClusterRole
rules:
  - apiGroups: [""]
    resources: ["nodes"]       # 需要获取节点信息，用于拓扑感知
    verbs: ["get","list","watch"]
  - apiGroups: [""]
    resources: ["persistentvolumes"]   # 需要全量操作PV
    verbs: ["get", "list", "watch", "create", "delete"]
  - apiGroups: [""]
    resources: ["persistentvolumeclaims"]      # 需要监控PVC，并更新其状态
    verbs: ["get", "list", "watch", "update"]
  - apiGroups: ["storage.k8s.io"]
    resources: ["storageclasses"]   # 需要获取storageclasses信息
    verbs: ["get", "list", "watch"]
  - apiGroups: [""]
    resources: ["events"]  # 需要记录事件
    verbs: ["create", "update", "patch"]
---
## ClusterRoleBinding：将ServiceAccount绑定到ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: nfs-clinet-provisioner-ClusterRoleBinding
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # 必须添加：ServiceAccount所在命名空间
    namespace: default
roleRef:
  kind: ClusterRole
  name: nfs-clinet-provisioner-ClusterRole
  apiGroup: rbac.authorization.k8s.io
---
## Role: 命名空间维度的权限，可以和clusterrole合并
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: nfs-clinet-provisioner-Role
  namespace: default
rules:
  - apiGroups: [""]
    resources: ["endpoints"]  # 某些provisioner实现会使用endpoints做leader election
    verbs: ["get","list","watch","create","update","patch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: nfs-clinet-provisioner-RoleBinding
  namespace: default
subjects:
  - kind: ServiceAccount
    name: nfs-client-provisioner
    # 必须添加：ServiceAccount所在命名空间
    namespace: default
roleRef:
  kind: Role
  name: nfs-clinet-provisioner-Role
  apiGroup: rbac.authorization.k8s.io
root@k8s-master1:~# kubectl apply -f rbac.yaml

2.4 部署自动创建PV的pod服务

yaml 复制代码

root@k8s-master1:~# vim deploy-nfs.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-client-provisioner
  namespace: default
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nfs-client-provisioner
  strategy:  # 升级策略
    type: Recreate  # 当需要更新Pod时，K8S会先删除现有的Pod，再创建新的Pod；这适用于不能同时运行多个副本的有状态服务
  template:
    metadata:
      labels:
        app: nfs-client-provisioner
    spec:
      # 指定pod运行时使用的sa名称,其绑定的RBAC权限决定了provisioner能够访问哪些K8S API资源
      serviceAccountName: nfs-client-provisioner
      containers:
        - name: nfs-client-provisioner
          # 这里使用阿里云镜像仓库中的nfs-subdir-external-provisioner镜像，版本 v4.0.0；该镜像实现了nfs动态供给器
          image: registry.cn-beijing.aliyuncs.com/pylixm/nfs-subdir-external-provisioner:v4.0.0
          volumeMounts:
            - name: nfs-root
            # 将nfs共享挂载到容器内的 /persistentvolumes 路径,不建议改；provisioner 会在该目录下为每个pvc创建子目录
              mountPath: /persistentvolumes
          env:
            - name: PROVISIONER_NAME
              # 必须与StorageClass中的 provisioner 字段完全一致，这样StorageClass才能调用该供给器
              value: k8s-sigs.io/nfs-subdir-external-provisioner
            - name: NFS_SERVER
              value: 192.168.13.137 # nfs服务器的ip地址
            - name: NFS_PATH
              value: /data  # nfs服务器上导出的共享目录路径
      volumes:
        - name: nfs-root
          nfs:
            server: 192.168.13.137
            path: /data

yaml 复制代码

root@k8s-master1:~# kubectl apply -f deploy-nfs.yaml
root@k8s-master1:~# kubectl get pod
NAME                                      READY   STATUS    RESTARTS   AGE
nfs-client-provisioner-65ddc6f649-7zmv8   1/1     Running   0          4s

至此，基于动态 PV/PVC 供给的存储架构已搭建完成。当前已部署的核心组件包括：

StorageClass：定义存储类型与供给策略；
ServiceAccount 及配套的 RBAC 资源：为自动供给程序授予必要的操作权限；
NFS Provisioner Pod：负责动态创建 PV/PVC，该 Pod 已绑定上述 ServiceAccount，并通过 StorageClass 声明后端存储。

后续在创建工作负载（如 Pod、Deployment、StatefulSet）时，只需在 PVC 中通过 storageClassName 字段引用该 StorageClass，Kubernetes 便会自动完成 PV 的动态创建与 PVC 的绑定，无需手动干预

2.5 测试无状态服务

无状态 Deployment 模式：需要提前申请 PVC，然后Pod 再去引用这个PVC------ 适合共享存储

yaml 复制代码

root@k8s-master1:~# mkdir -p /k8s-test/sc/
root@k8s-master1:~# cd /k8s-test/sc/

## 创建一个PVC，绑定storageClass，让其自动生成pv
root@k8s-master1:/k8s-test/sc# vim pvc-1.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
        name: pvc-stateless
spec:
        storageClassName: managed-nfs-storage
        accessModes:
                - ReadWriteMany
        resources:
                requests:
                        storage: 100Mi
root@k8s-master1:/k8s-test/sc# kubectl apply -f pvc-1.yaml
root@k8s-master1:/k8s-test/sc# kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                   STORAGECLASS          REASON   AGE
pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a   100Mi      RWX            Delete           Bound    default/pvc-stateless   managed-nfs-storage            4s
root@k8s-master1:/k8s-test/sc# kubectl get pvc
NAME            STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS          AGE
pvc-stateless   Bound    pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a   100Mi      RWX            managed-nfs-storage   7s

yaml 复制代码

## 创建nginx的无状态控制器，副本为2，挂载网页到nfs上
root@k8s-master1:/k8s-test/sc# vim pod-1.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
  labels:
    app: new
spec:
  replicas: 2  # 副本数，根据需要调整
  selector:
    matchLabels:
      app: new
  template:
    metadata:
      labels:
        app: new
    spec:
      containers:
      - name: nginx
        image: nginx:1.24
        ports:
        - containerPort: 80
        volumeMounts:
        - mountPath: "/usr/share/nginx/html"
          name: nginx-data
      volumes:
      - name: nginx-data
        persistentVolumeClaim:
          claimName: pvc-stateless
root@k8s-master1:/k8s-test/sc# kubectl apply -f pod-1.yaml
root@k8s-master1:/k8s-test/sc# kubectl get pod -o wide
NAME                                      READY   STATUS    RESTARTS   AGE    IP               NODE        NOMINATED NODE   READINESS GATES
nfs-client-provisioner-65ddc6f649-7zmv8   1/1     Running   0          2m   10.244.36.104    k8s-node1   <none>           <none>
nginx-6d7f475986-7zn6n                    1/1     Running   0          1m   10.244.169.181   k8s-node2   <none>           <none>
nginx-6d7f475986-jmbt8                    1/1     Running   0          1m   10.244.36.105    k8s-node1   <none>           <none>

yaml 复制代码

##  NFS 是网络文件系统，多个客户端可以同时挂载同一个远程目录，并且看到的内容完全一致
## 两个pod共享了同一个网络磁盘。就像两个人同时打开同一个网络共享文件夹，其中一人修改了文件，另一人刷新后就能看到变化
## 进入其中一个pod中，并添加页面
root@k8s-master1:/k8s-test/sc# kubectl exec -it nginx-6d7f475986-jmbt8 /bin/bash
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
root@nginx-6d7f475986-jmbt8:/# ls /usr/share/nginx/html/
root@nginx-6d7f475986-jmbt8:/# echo 11111 > /usr/share/nginx/html/index.html
root@nginx-6d7f475986-jmbt8:/# exit
exit
root@k8s-master1:/k8s-test/sc# curl 10.244.169.181
11111
## 访问另一个pod可以看到相同的页面
root@k8s-master1:/k8s-test/sc# curl 10.244.36.105
11111

# 在nfs机器上能看到刚才创建出的文件
root@NFS:~# ls /data/
default-pvc-stateless-pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a
root@NFS:~# ls /data/default-pvc-stateless-pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a/
index.html

2.6 测试有状态服务

StatefulSet 通常会配合 volumeClaimTemplates 使用。每个 Pod 启动时，会自动创建一个专属的 PVC，进而绑定一个专属的 PV不共享，每个 Pod 拥有独立存储

StatefulSet 使用 volumeClaimTemplates 时，不需要提前创建 PVC。它会为每个 Pod 自动生成一个独立的 PVC

yaml 复制代码

## 创建一个mysql的有状态控制器，副本为2，并且设置svc为Headless Service类型，挂载mysql的数据存放目录到nfs
root@k8s-master1:/k8s-test/sc# vim mysql.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
        name: mysql
spec:
        # 关联的Headless Service名称，用于生成稳定DNS
        serviceName: "mysql"
        replicas: 2
        selector:
                matchLabels:
                        app: mysql
        template:
                metadata:
                        labels:
                                app: mysql
                spec:
                        containers:
                                - name: mysql
                                  image: mysql:5.7
                                  ports:
                                          - containerPort: 3306
                                            name: mysql
                                  volumeMounts:
                                          - name: test-mysql
                                            # 挂载到MySQL数据目录
                                            mountPath: /var/lib/mysql
                                  env:
                                          - name: MYSQL_ROOT_PASSWORD
                                            value: "Admin@123456"
        ## 动态PVC模板（StatefulSet特有）
        volumeClaimTemplates:
                - metadata:
                        name: test-mysql
                  spec:
                          # 访问模式：单节点读写
                          accessModes: ["ReadWriteOnce"]
                          # 使用已创建的StorageClass动态供给
                          storageClassName: "managed-nfs-storage"
                          resources:
                                  requests:
                                          storage: 2Gi
---
apiVersion: v1
kind: Service
metadata:
        name: mysql
        labels:
                app: mysql
spec:
        ports:
                - port: 3306
                  name: database
        # Headless Service（不分配ClusterIP）
        clusterIP: None
        selector:
                app: mysql

yaml 复制代码

## 创建mysql.yaml
root@k8s-master1:/k8s-test/sc# kubectl apply -f mysql.yaml
root@k8s-master1:/k8s-test/sc# kubectl get svc
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)    AGE
kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP    37d
mysql        ClusterIP   None         <none>        3306/TCP   17s

## 由创建时间可以看到mysql的pod不是同时启动的，mysql-0先running后mysql-1再启动
root@k8s-master1:/k8s-test/sc# kubectl get pod -o wide| grep mysql
mysql-0                                   1/1     Running   0          3m38s   10.244.36.106    k8s-node1   <none>           <none>
mysql-1                                   1/1     Running   0          2m44s   10.244.169.182   k8s-node2   <none>           <none>

## 自动创建pv/pvc
root@k8s-master1:/k8s-test/sc# kubectl get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                        STORAGECLASS          REASON   AGE
pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a   100Mi      RWX            Delete           Bound    default/pvc-stateless        managed-nfs-storage            176m
pvc-b21d9215-7128-4aaf-8d45-073c1b9b8083   2Gi        RWO            Delete           Bound    default/test-mysql-mysql-0   managed-nfs-storage            4m54s
pvc-d4ec3851-3021-478a-91d2-0af9995b00dc   2Gi        RWO            Delete           Bound    default/test-mysql-mysql-1   managed-nfs-storage            4m
root@k8s-master1:/k8s-test/sc# kubectl get pvc
NAME                 STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS          AGE
pvc-stateless        Bound    pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a   100Mi      RWX            managed-nfs-storage   176m
test-mysql-mysql-0   Bound    pvc-b21d9215-7128-4aaf-8d45-073c1b9b8083   2Gi        RWO            managed-nfs-storage   4m56s
test-mysql-mysql-1   Bound    pvc-d4ec3851-3021-478a-91d2-0af9995b00dc   2Gi        RWO            managed-nfs-storage   4m2s

## 查看nfs上的/data目录，可以看到数据挂载成功
root@NFS:~# ls /data/
default-pvc-stateless-pvc-1e0871ac-8a6a-4864-b8e2-30e339a2887a       default-test-mysql-mysql-1-pvc-d4ec3851-3021-478a-91d2-0af9995b00dc
default-test-mysql-mysql-0-pvc-b21d9215-7128-4aaf-8d45-073c1b9b8083
root@NFS:~# ls /data/default-test-mysql-mysql-0-pvc-b21d9215-7128-4aaf-8d45-073c1b9b8083/
auto.cnf    ca.pem           client-key.pem  ibdata1      ib_logfile1  mysql       performance_schema  public_key.pem   server-key.pem
ca-key.pem  client-cert.pem  ib_buffer_pool  ib_logfile0  ibtmp1       mysql.sock  private_key.pem     server-cert.pem  sys

yaml 复制代码

root@k8s-master1:/k8s-test/sc# kubectl exec -it mysql-0 /bin/bash
bash-4.2# mysql -h mysql-0.mysql.default.svc.cluster.local -P 3306 -u root -p'Admin@123456'

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql> exit
Bye
bash-4.2# exit
exit
root@k8s-master1:/k8s-test/sc#

StatefulSet 中的每个 Pod 会获得形如 <pod-name>.<service-name>.<namespace>.svc.cluster.local 的稳定 DNS 名称

例如，mysql-0.mysql.default.svc.cluster.local，即使 Pod 重新调度，该域名也不会改变

特性	手动创建 PVC + Deployment	StatefulSet + volumeClaimTemplates
是否需要预先创建 PVC	✅ 必须提前手动创建	❌ 自动创建
PVC 与 Pod 的对应关系	多个 Pod 可共享一个 PVC	每个 Pod 独占一个 PVC（名称含 Pod 序号）
存储是否共享	取决于是否共用同一 PVC	默认不共享，相互隔离
Pod 删除后 PVC 是否保留	保留（除非手动删除）	保留（可配置保留策略）
典型场景	静态文件、配置中心、共享缓存	数据库、ZooKeeper、Redis 集群

注：

文中若有疏漏，欢迎大家指正赐教。

本文为100%原创，转载请务必标注原创作者，尊重劳动成果。

求赞、求关注、求评论！你的支持是我更新的最大动力，评论区等你～
