引入

到这里进程想必大家都再熟悉不过了，那么什么是线程呢？线程和进程有什么关联？有什么区别？

带着这些问题我们正式开始对线程的学习！！！

一、线程概念

1. 教材角度：

进程 = 内核数据结构 + 代码和数据 ；

线程：是进程内部的一个执行分支 。
2. 内核和资源角度：

进程：是承担分配系统资源的实体 ；

线程：CPU调度的基本单位 。

上面的概念有点抽象，我们通过一个例子来理解：同进程线程

对于一个家庭而言，整个家庭就是进程，与其他家庭相互独立。家庭是分配社会资源的实体，其主线任务就是让家庭更加美好，而一个家庭中又有许多的成员，这些成员就类似一个个的执行分支（线程），他们可能同时会扫地，做饭，洗衣服等，这些行动可能并发执行，大大提高了效率。与此同时，家庭中厕所，冰箱，洗衣机等等，所有成员共享，而每个成员的房间，零花钱等等又独自拥有。

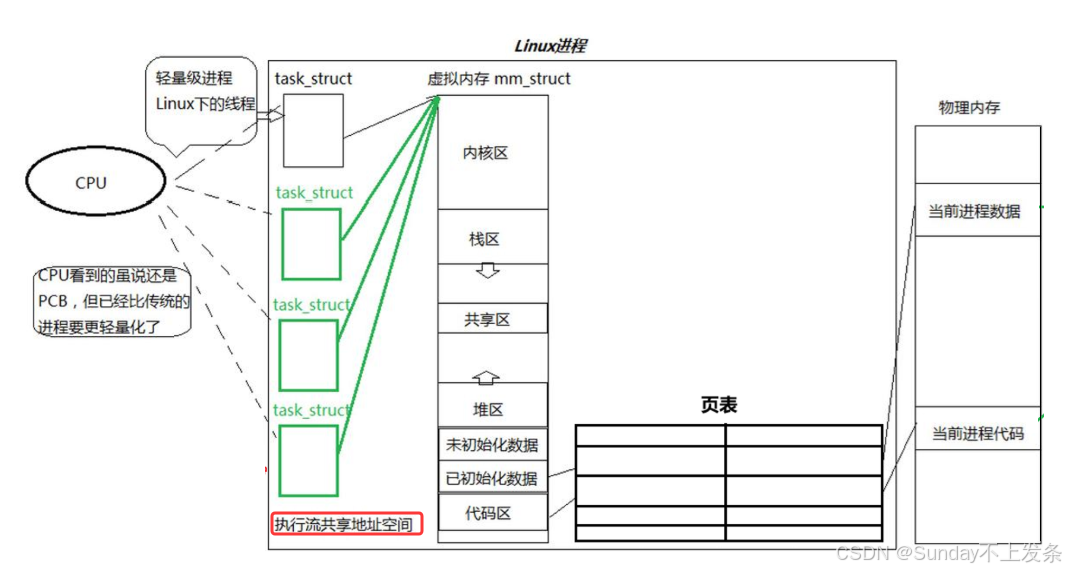

在Linux中，每个线程都有自己独立的task_struct，同进程线程共享虚拟地址空间mm_struct。这也是其设计的精妙之处，说白了就是Linux中其实并不真正区分进程与线程，线程 = 共享资源的轻量级进程。

总结几个结论：

1️⃣为什么是轻量级？

创建进程：需要拷贝完整的地址空间等资源，开销大，慢；

创建线程（轻量级进程）：只需要创建一个新的task_struct，与父进程共享虚拟地址空间等资源，不需要拷贝，创建快，占用资源少，实现了轻量化。

2️⃣线程如何运行？

进程访问大部分资源，都是通过地址空间来访问的，而所有线程共享地址空间，此时地址空间就是一个共享窗口。

我们需要线程去执行一段代码时，就将这部分资源划分给线程，而代码其实就是虚拟地址的集合（编译时对代码进行平坦模式编址），只需要将函数入口地址交给线程，通过入口地址被线程定位，线程凭程序计数器（PC）在共享的代码段中"游走"执行，栈则记录了它的调用路径和局部状态。

3️⃣资源划分：
虚拟地址就代表资源，因为虚拟地址就是访问资源的入口，资源划分本质就是对虚拟地址空间的范围进行划分 。

4️⃣为什么这样设计？

Linux不区分进程与线程，而是用轻量级进程模拟，调度线程就可以完美地复用进程调度的那一套，不再需要额外实现线程调度算法，Linux 内核中只有统一的 task_struct 结构。

5️⃣怎么理解前面的进程呢？

不就是进程内部只有一个线程嘛，单线程进程，只有一个执行流去执行所有的代码，今天变成了多线程进程，可以让多个执行流去执行我们的代码。

二、分页式存储管理

我们希望操作系统提供给用戶的空间必须是连续的，但是物理内存最好不要连续。，所以有了分页式存储管理。

2.1、重谈地址空间

让进程对物理内存的访问从无序变为有序，用户使用虚拟地址，虚拟地址连续，逻辑上访问的是连续有序的物理内存，即用户空间是连续的。

2.2、页和页框

2.2.1 虚拟地址空间管理------页

进程（用户）角度来看，地址空间被划分为栈，共享区，堆区等，但在操作系统管理角度来看，地址空间就是一个一个的页，即一定范围虚拟地址的集合，32位下一个页的大小一般为4KB。栈不就是其中连续的n个页嘛！

虚拟地址又是用户数据的访问入口，那页就成为了一个数据块。

OS通过struct mm_struct中的struct vm_area_struct来管理连续的页。

2.2.2 物理内存管理------页框

我们的代码，数据大小不一，如果对物理内存不加以管理，一旦这些资源被释放，就会导致非常多的内存碎片。因此对物理内存进行分页管理：

把物理内存按照固定大小的页框进行分割，一个页框与一个页的大小相同，页框是物理内存的一个存储区域。

页框：用来存储数据的区域；

页：是一个数据块，可以存储到页框或磁盘。

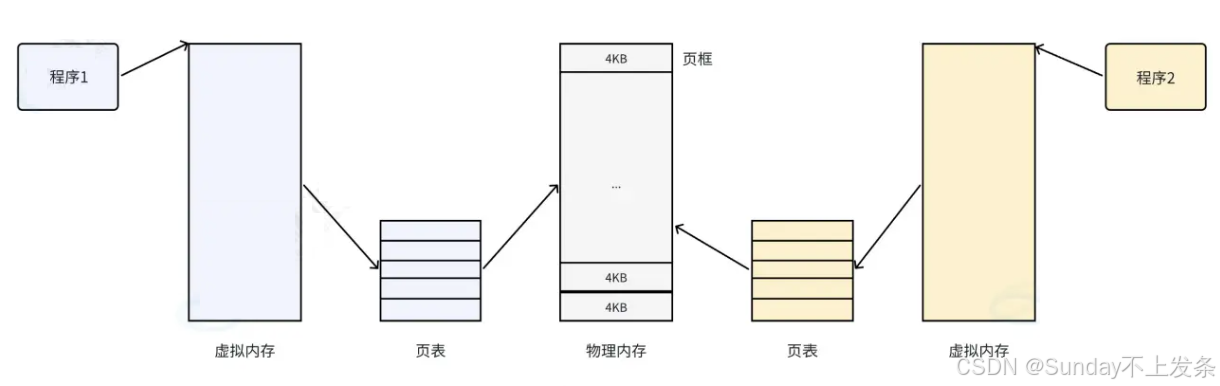

总结一下，其思想是将虚拟内存下的逻辑地址空间分为若干页，将物理内存空间分为若干页框，通过页表便能把连续的虚拟内存，映射到若干个不连续的物理内存页。这样就解决了使用连续的物理内存造成的碎片问题。

1️⃣我们加载程序到内存

编译链接：程序被平坦编址，生成连续的虚拟地址，这些地址自然划分成连续的页（虚拟地址的集合）；
运行（按需调页）：CPU 在虚拟地址上执行，遇到未映射的页触发缺页中断。内核分配页框，从磁盘读取对应代码/数据到页框，建立页（虚拟地址集合）与页框（物理存储）的映射，然后恢复执行；
后续访问：同一页内的地址直接通过页表翻译，无需再次缺页。

2️⃣OS管理页框

依旧先描述，再组织！！！

描述页框的内核数据结构为struct page，其中有几个关键的参数：

flags：存放页框的状态；
_mapcount：表示在页表中有多少个项（指针）指向该页框，引用计数，当计数值变为-1时，就说明当前内核并没有引用这一页，于是在新的分配中就可以使用它。
virtual：页框的虚拟地址。
我们可以算算管理这些页框需要多少个struct page对象，占多少内存：
一个struct page算40个字节，而一个页框4KB，系统有 4GB 物理内存，就有4GB/4KB = 1048576 个，所占内存就是1048576*40，大概40MB，这个代价不算大。

如何组织？
全局数组： struct page 类型的mem_map数组：
数组下标就是页框号（PFN），页框大小位4KB，那么页框地址 = PFN*4096。

如何理解申请物理内存？

查mem_map数组，找到未被使用的页框，然后标记flags为已使用。

2.3、深入理解"页表" & "页目录"

这是我们第一次真正学习页表，前面我们只知道页表是完成虚拟地址转换物理地址，但实际要更复杂一点。

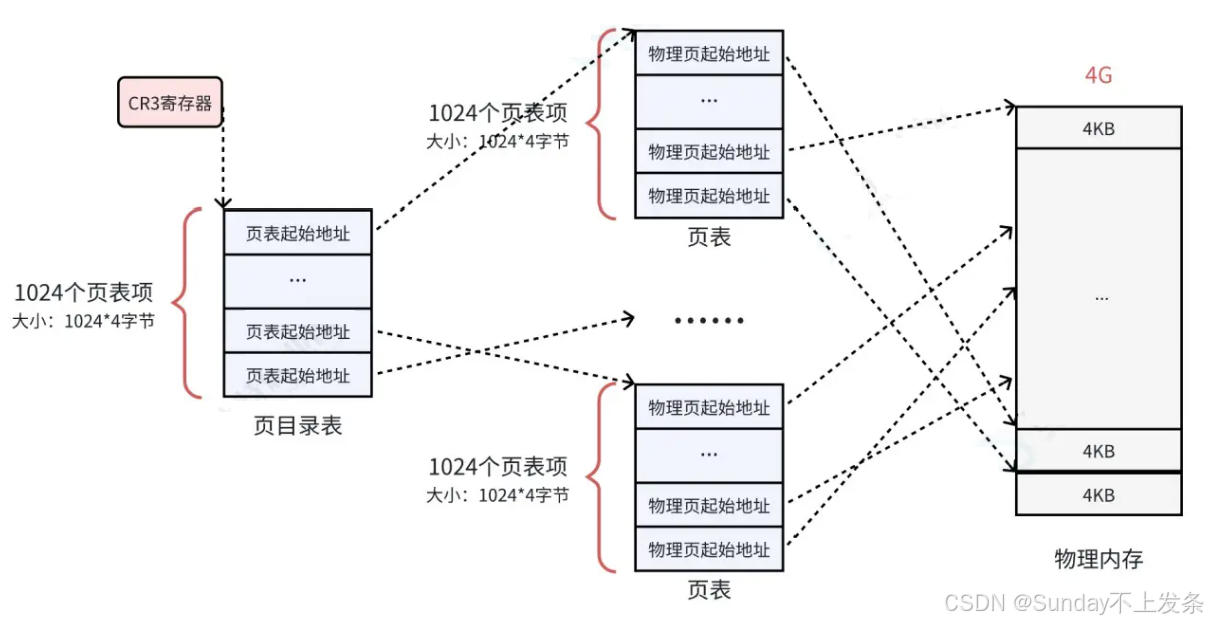

32位系统虚拟地址空间最大4GB，可寻址的物理内存最大4GB，实际我们要将数据加载到物理内存，即页框中，就要通过页表找到页框，通过计算我们知道有1048576（2^20）个页框，那么就需要这么多页表项 指向页框。一个指针4字节，1048576*4也就是4MB，32位下一张页表通常是4KB ，与页的大小适配，那么就需要4MB/4KB = 1024张页表。

与此同时，我们还需要一张表来索引页表，即页目录。那么页目录一定有1024个页目录项，每个页目录项对应一张页表。

这其实就是一个二级页表结构 。

现在看来，页表并不是通过将虚拟地址与物理地址都存储下来来完成转换的，而是一种更加巧妙的方式。

2.4、两级页表的地址转换

当我们拿到一个虚拟地址，如何找到对应的物理地址呢？

假设有个虚拟地址（32位）：0000 1000 0000 0100 1000 0000 0000 0100

c 复制代码

二级页表索引：
┌──────────┬──────────┬──────────┐
│ 页目录索引 │  页表索引  │  页内偏移  │
│  10位     │   10位    │   12位    │
│  (32)    │   (72)   │  (4)     │
└──────────┴──────────┴──────────┘

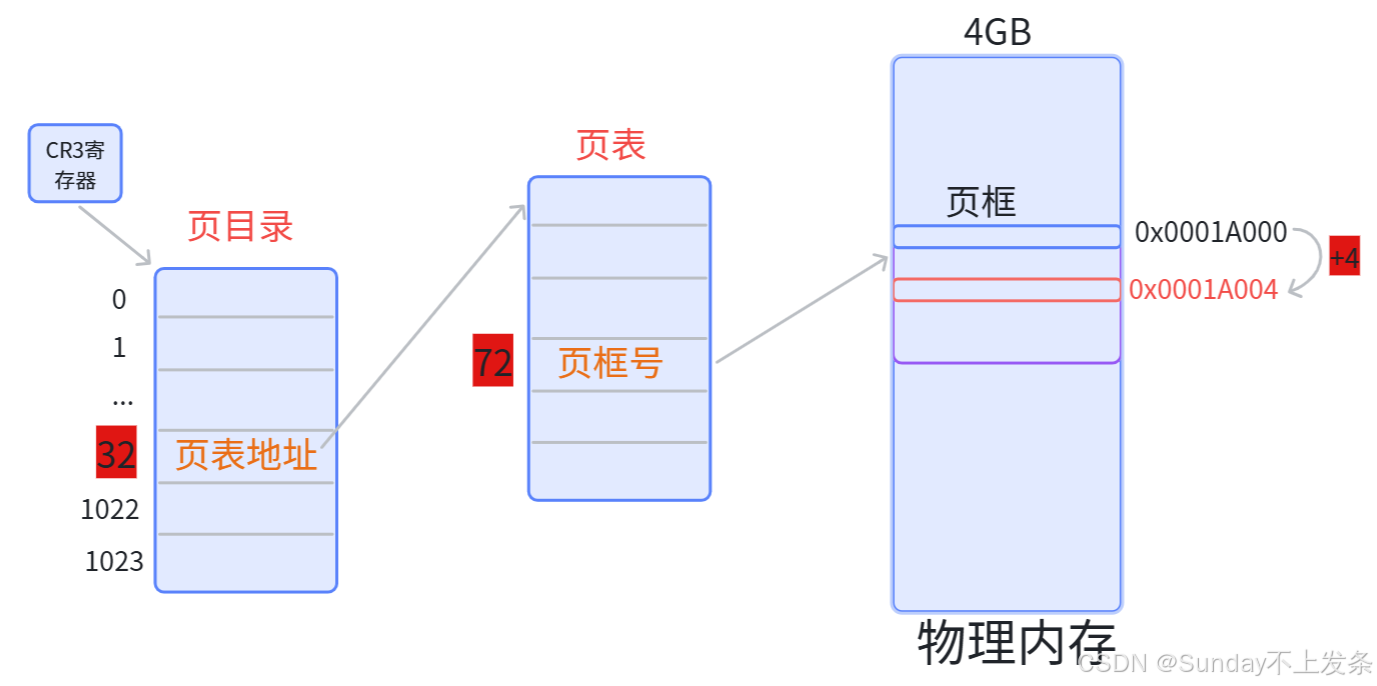

OS会将高10位作为页目录索引，中间10位作为页表索引，低12位作为页内偏移。具体什么意思看下图：

🔄两级页表的地址转换完整过程：

通过CR3寄存器找到页目录物理地址，将页目录加载到内存，根据虚拟地址高10位在页目录中索引到页表地址，然后通过中间10位在页表中索引到页框号，最后页框地址加上低12位就得到了真实的物理地址，然后进行单字节访问。

以上过程由硬件------内存管理单元MMU完成，速度很快。

到这里其实还有个问题，MMU要先进行两次页表查询确定物理地址，在确认了权限等问题后，MMU再将这个物理地址发送到总线，内存收到之后开始读取对应地址的数据并返回。

那么当页表变为N级时，就变成了N次检索+1次读写。可见，页表级数越多查询的步骤越多，对于CPU来说等待时间越长，效率越低 。

有没有什么办法提高效率？

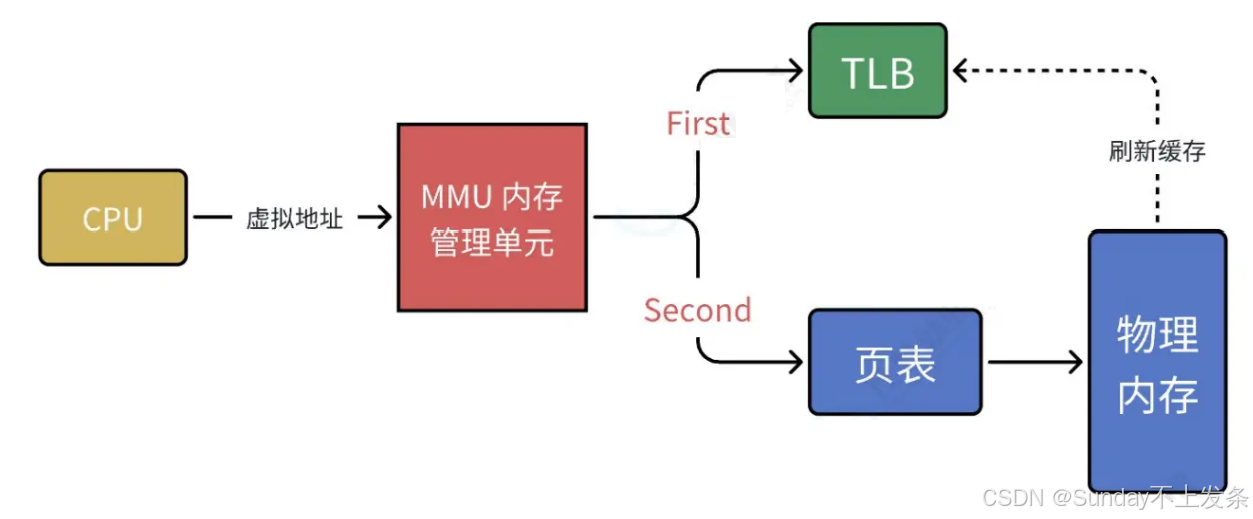

添加一个中间层来解决。 MMU 引入了新武器，江湖人称快表的 TLB （其实，就是缓存，Translation Lookaside Buffer，学名转译后备缓冲器）。

当 CPU 给 MMU 传新虚拟地址之后， MMU 先去问 TLB 那边有没有，如果有就直接拿到物理地址发到总线给内存，齐活。

但 TLB 容量比较小，难免发生 Cache Miss ，这时候 MMU 还有保底的老武器页表，在页表中找到之后 MMU 除了把地址发到总线传给内存，还把这条映射关系给到TLB，让它记录一下刷新缓存。

三、深刻理解线程

线程进行资源划分： 本质是划分地址空间，获得一定范围的合法的虚拟地址，再本质，就是在划分页表！！！
线程进行资源共享： 本质就是共享地址空间，再本质，就是对页表项的共享。

3.1、线程优缺点

优点：

线程即轻量级进程，OS在进行线程切换时工作量小，不需要像进程那样将页目录，页表，地址空间等资源切换；
同一个进程下的线程在切换时，不会扰乱硬件缓存：TLB页表缓存映射，CPU 的Cache缓存，页表本身也在缓存中。而进程切换相当于缓存需要重新开始，效率就会降低；
线程占用资源少；
线程可以在多处理器上并行，效率非常高；
计算密集型应用，为了能在多处理器系统上运行，将计算分解到多个线程中实现；
I/O密集型应用，为了提高性能，将I/O操作重叠。线程可以同时等待不同的I/O操作。

缺点：

线程共享地址空间中的数据，如果不加以保护，就会出现数据不一致的问题。
单个线程出现除零，野指针访问，可能导致整个进程崩溃。

3.2、线程 VS 进程

进程是相互独立的；

线程共享地址空间，即共享资源。

进程是分配系统资源的实体；

线程是CPU调度的基本单位。

💥💥💥什么数据是线程独占的：

线程id；
寄存器上下文数据（线程是独立调度的）；
线程有自己的栈（函数调用时创建自己独立的栈帧）。

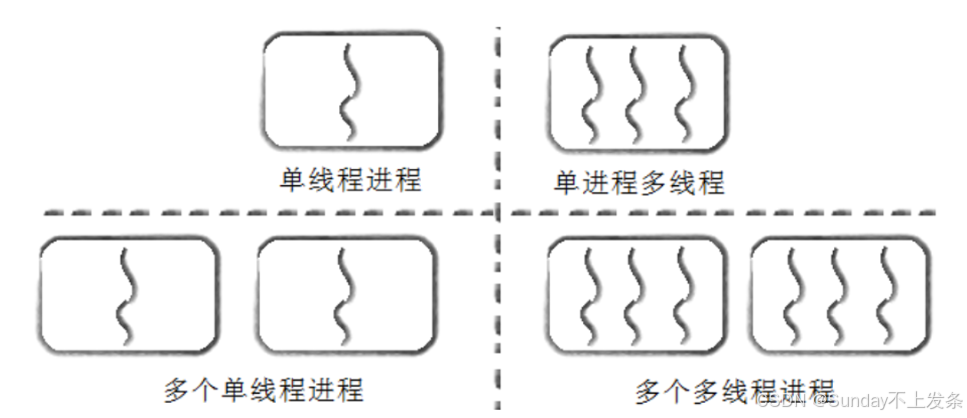

进程与线程关系图如下：

四、线程控制

4.1、POSIX线程库

• 与线程有关的函数构成了一个完整的系列，绝大多数函数的名字都是以pthread_ 打头的

• 要使用这些函数库，要通过引入头文 <pthread.h>

• 链接这些线程函数库时要使用编译器命令的-lpthread选项

4.2、系统接口介绍

接下来我们从代码层面介绍然后创建和管理一个线程：

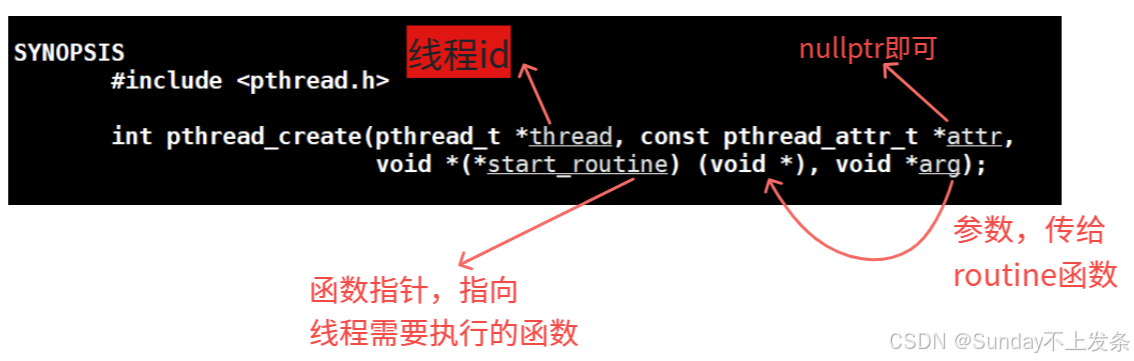

4.2.1 创建线程

返回值：返回值：成功返回0；失败返回错误码。

cpp 复制代码

#include <iostream>
#include <pthread.h>
#include <unistd.h>

void *routine(void *args)
{
    std::string name = static_cast<const char *>(args);
    while (true)
    {
        sleep(1);
        std::cout << "我是新线程: " << name << std::endl;
    }
    return nullptr;
}
int main()
{
    pthread_t tid;
    pthread_create(&tid, nullptr, routine, (void *)"pthread-1");
    std::cout << "线程id = " << tid << std::endl;
    while (true)
    {
        sleep(1);
        std::cout << "我是主线程" << std::endl;
    }
    return 0;
}

打印出来的tid是pthread_t 类型，pthread 库层面的抽象。

这个"ID"是 pthread 库给每个线程定义的进程内唯一标识 ，是 pthread 库维持的。由于每个进程有自己独立的内存空间，故此"ID"的作用域是进程级而非系统级（内核不认识）。通过pthread库中的pthread_self方法可以获得：

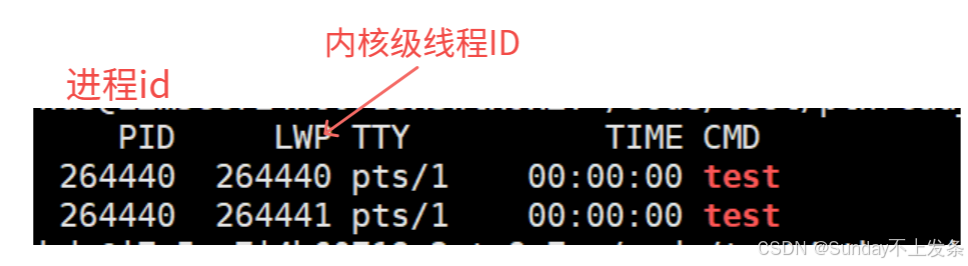

使用ps命令查看线程信息：

bash 复制代码

ps -aL | head -1 && ps -aL | grep test

-L 选项：打印线程信息

LWP又是什么呢？LWP（Light Weight Process），即轻量级进程，他才是真正的线程ID，内核用它来标识线程 。可以看到主线程main的LWP与进程pid相同。

通过系统接口gettid可以获得LWP：

4.2.2 线程终止

如果需要只终止某个线程而不终止整个进程,可以有三种方法：

从线程函数routine中return；
线程调用pthread_exit终止自身；
主线程调用pthread_cancel终止新线程。

c 复制代码

功能：线程终止
原型:void pthread_exit(void *value_ptr);
参数:value_ptr:value_ptr不要指向一个局部变量。
返回值：无返回值，跟进程一样，线程结束的时候无法返回到它的调用者（自身）

需要注意：pthread_exit或者return返回的指针所指向的内存单元必须是全局的或者是用malloc分配的,不能在线程函数的栈上分配,因为当其它线程得到这个返回指针时线程函数已经退出了。

c 复制代码

功能：取消一个执行中的线程
原型:int pthread_cancel(pthread_t thread);
参数:thread:线程ID
返回值：成功返回0；失败返回错误码

4.2.3 线程等待

Why？

• 线程退出后，其空间没有被释放，仍然在进程的地址空间内。类似僵尸进程（内存泄漏）。

• 创建新的线程不会复用刚才退出线程的地址空间。

c 复制代码

功能：等待线程结束
原型int pthread_join(pthread_t thread, void **value_ptr);
参数:thread:线程ID
		value_ptr:它指向一个指针，后者指向线程的返回值
返回值：成功返回0；失败返回错误码

调用该函数的线程将挂起等待，直到id为thread的线程终止。thread线程以不同的方法终止，通过pthread_j_join得到的终止状态是不同的，总结如下：

如果thread线程通过return返回，value_ ptr所指向的单元里存放的是thread线程函数的返回值。
如果thread线程被别的线程调用pthread_ cancel异常终掉，value_ ptr所指向的单元里存放的是常数PTHREAD_ CANCELED。
如果thread线程是自己调用pthread_exit终止的，value_ptr所指向的单元存放的是传给pthread_exit的参数。
如果对thread线程的终止状态不感兴趣，可以传NULL给value_ ptr参数。

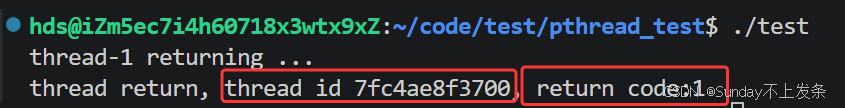

c 复制代码

void *routine(void *arg)
{
    printf("thread-1 returning ... \n");
    int *p = (int *)malloc(sizeof(int));
    *p = 1;
    return (void *)p;
}

int main()
{
    pthread_t tid;
    void *ret;
    // 创建线程
    pthread_create(&tid, NULL, routine, NULL);
    // 等待回收线程
    pthread_join(tid, &ret);
    printf("thread return, thread id %lx, return code:%d\n", tid, *(int *)ret);
    free(ret);
    return 0;
}

4.2.4 线程分离

通常我们的线程退出后，想要调用pthread_join来等待回收线程资源，但是如果我们将新线程与主线程分离后，自动释放资源，就不需要再join新线程了。

如果不关心线程退出后的返回值，join是一种负担，就可以将新线程分离。

有两种方法可以分离新线程：

主线程分离新线程：

c 复制代码

int pthread_detach(pthread);

新线程主动分离：

c 复制代码

pthread_detach(pthread_self());

4.3、理解线程创建

线程在创建时有tid和LWP，其中tid是pthread库形成的，是用户层面对形成的标识，用来pthread_join，phread_detch，pthread_cancel...。

LWP，内核对线程的唯一标识，拿着LWP来调度线程（轻量级进程）。

当我们调用pthread_create：
第一步： glibc 在pthread库中为该线程创建一个struct pthread结构体对象，该对象的内容包括：线程id，线程状态，线程局部存储，线程栈，线程栈大小...。

然后，通过 mmap 分配线程栈。
第二步： 主动调用系统调用clone，由int 0x80/syscall发起软中断，陷入内核，执行中断处理方法（copy_process）：

分配全新的 task_struct（内核 TCB）；
根据 clone 的参数（CLONE_VM、CLONE_THREAD 等），设置资源共享：共享地址空间、文件描述符表、信号处理函数等；
分配 PID 号（即 LWP 号），作为线程唯一标识（内核）；
创建独立的寄存器上下文（PC、SP、通用寄存器）等。

第三步：

由OS将线程放入调度队列，等待 CPU 调度。
被调度后，从 glibc 的 start_thread 入口开始执行，完成线程环境初始化，最终调用用户传入的 routine 方法。

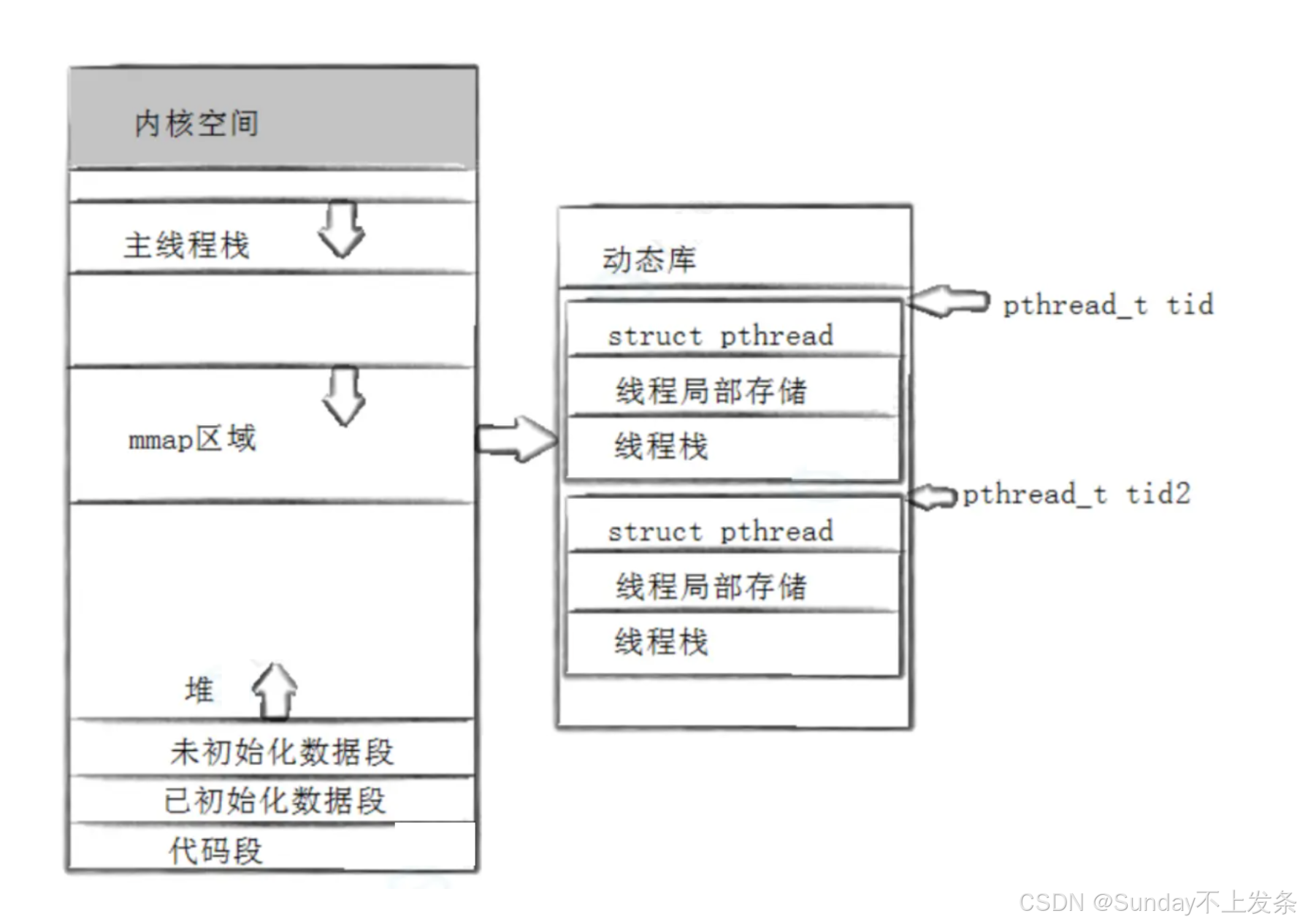

pthread_t 到底是什么类型呢？取决于实现。对于Linux目前实现的NPTL实现而言，pthread_t类型的线程ID，本质就是一个进程地址空间上的一个地址。

结语

线程（上）的介绍到此结束，相信大家对线程已经有了深刻的认识，下一期我会接着介绍线程(下），我会持续更新，希望你能够多多关注，如果本文有帮助到你，还请三连加关注，你的支持，就是我创作的最大动力！
