一、Kubernetes 简介及部署方法

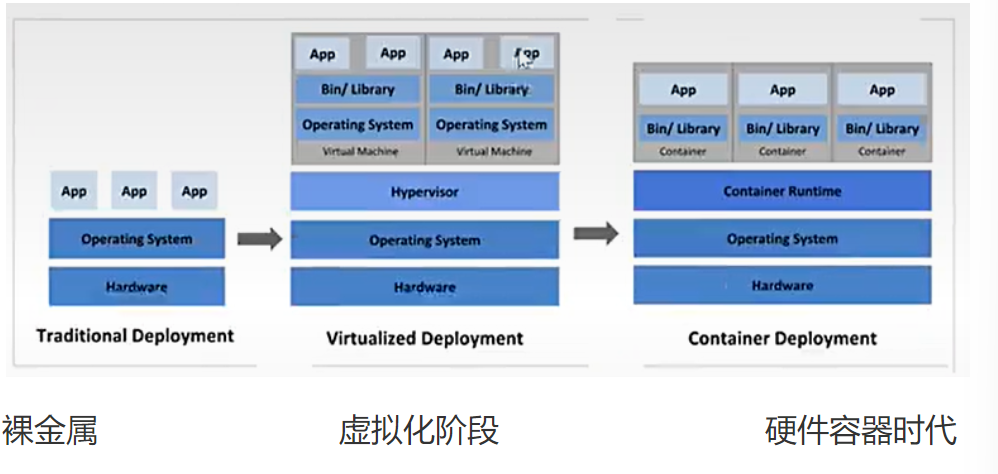

1 应用部署方式演变

在部署应用程序的方式上，主要经历了三个阶段：

复制代码

传统部署                虚拟化部署                容器部署
┌─────────────┐        ┌─────────────┐        ┌─────────────┐
│     App     │        │     App     │        │     App     │
│ Bin/Library │        │ Bin/Library │        │ Bin/Library │
├─────────────┤        ├─────────────┤        ├─────────────┤
│    OS       │        │     VM      │        │  Container  │
├─────────────┤        ├─────────────┤        ├─────────────┤
│  Hardware   │        │  Hypervisor │        │Container Runtime│
└─────────────┘        ├─────────────┤        ├─────────────┤
                       │    OS       │        │    OS       │
                       ├─────────────┤        ├─────────────┤
                       │  Hardware   │        │  Hardware   │
                       └─────────────┘        └─────────────┘

【图片位置 1：应用部署方式演进图】

传统部署：互联网早期，会直接将应用程序部署在物理机上

优点：简单，不需要其它技术的参与
缺点：不能为应用程序定义资源使用边界，很难合理地分配计算资源，而且程序之间容易产生影响

虚拟化部署：可以在一台物理机上运行多个虚拟机，每个虚拟机都是独立的一个环境

优点：程序环境不会相互产生影响，提供了一定程度的安全性
缺点：增加了操作系统，浪费了部分资源

容器化部署：与虚拟化类似，但是共享了操作系统

生活类比：这就像住房的演变。传统部署是 "大杂院"，所有人共用一个院子，互相干扰；虚拟化部署是 "公寓楼"，每户有独立的房间和水电，但每户都要单独装修；容器部署是 "胶囊公寓"，每个人有独立的睡眠空间，但共享公共的厨房、卫生间和走廊，空间利用率最高。
**[!NOTE]**容器化部署方式带来很多的便利，但是也会出现一些问题，比如说：

一个容器故障停机了，怎么样让另外一个容器立刻启动去替补停机的容器

当并发访问量变大的时候，怎么样做到横向扩展容器数量

容器最终还要落地在硬件上

K8S 是对容器进行自动编排的工具；自动检索我所控制的主机当中谁的资源是最合适运行这个容器的，那我就让这个容器在哪里去运行；一个和操作系统绑定越来越浅的过程；

核心解释：Kubernetes 本质上是一个 "容器操作系统"，它把整个数据中心抽象成一台巨大的计算机。你只需要告诉它 "我要运行 5 个 Nginx 容器"，它会自动找最合适的服务器去运行，容器挂了自动重启，流量大了自动扩容。

2 容器编排应用

为了解决这些容器编排问题，就产生了一些容器编排的软件：

Swarm：Docker 自己的容器编排工具
Mesos：Apache 的一个资源统一管控的工具，需要和 Marathon 结合使用
Kubernetes：Google 开源的的容器编排工具

复制代码

容器编排工具市场份额
┌─────────────────────────────────────────────────┐
│ Kubernetes  77%  ████████████████████████████  │
│ OpenShift   10%  ████                          │
│ Amazon ECS   2%  █                             │
│ 其他        11%  ████                          │
└─────────────────────────────────────────────────┘

【图片位置 2：容器编排工具市场份额图】

企业级生产应用：

千万级并发场景：Kubernetes 是互联网大厂的标准配置。淘宝双 11、微信红包、抖音直播等场景，背后都是数万节点的 Kubernetes 集群在支撑。
进阶优化 ：
1. 使用 Kubernetes 集群联邦（Federation）管理跨地域集群
2. 采用虚拟节点（Virtual Kubelet）实现弹性扩容到公有云
3. 使用 KEDA（Kubernetes Event-Driven Autoscaling）实现基于事件的自动伸缩

3 Kubernetes 简介

kubernetes

名字由来：中间有 8 个字母，所以简称 K8S

在 Docker 作为高级容器引擎快速发展的同时，在 Google 内部，容器技术已经应用了很多年。Borg 系统运行管理着成千上万的容器应用。
Kubernetes 项目来源于 Borg，可以说是集结了 Borg 设计思想的精华，并且吸收了 Borg 系统中的经验和教训。
Kubernetes 对计算资源进行了更高层次的抽象 (化繁为简)，通过将容器进行细致的组合，将最终的应用服务交给用户。

kubernetes 的本质是一组服务器集群，它可以在集群的每个节点上运行特定的程序，来对节点中的容器进行管理。目的是实现资源管理的自动化，主要提供了如下的主要功能：

自我修复：一旦某一个容器崩溃，能够在 1 秒左右迅速启动新的容器
弹性伸缩：可以根据需要，自动对集群中正在运行的容器数量进行调整
服务发现：服务可以通过自动发现的形式找到它所依赖的服务
负载均衡：如果一个服务起动了多个容器，能够自动实现请求的负载均衡
版本回退：如果发现新发布的程序版本有问题，可以立即回退到原来的版本
存储编排：可以根据容器自身的需求自动创建存储卷

大大减少了人为处理。

核心解释：Google 在 2004 年就开始使用容器技术，Borg 系统管理着全球数百万台服务器上的数十亿个容器。Kubernetes 是 Borg 的开源版本，相当于把 Google 十几年的大规模容器管理经验免费送给了全世界。

4 K8S 的设计架构

1.4.1 K8S 各个组件用途

复制代码

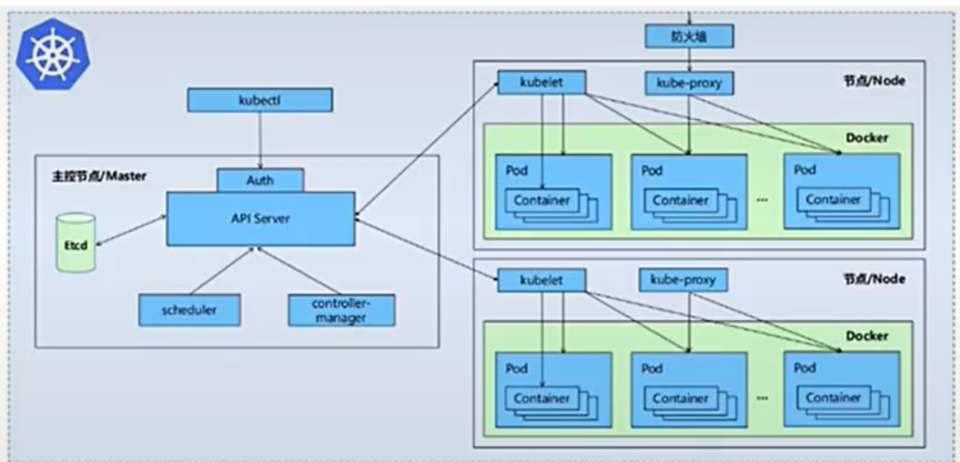

Kubernetes集群架构
┌─────────────────────────────────────────────────────────────┐
│                    主控节点/Master                          │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌──────────┐   │
│  │ API Server│  │Scheduler │  │Controller│  │   Etcd   │   │
│  │          │  │          │  │ Manager  │  │          │   │
│  └──────────┘  └──────────┘  └──────────┘  └──────────┘   │
└─────────────────────────────────────────────────────────────┘
          │                     │                     │
          ▼                     ▼                     ▼
┌─────────────────────┐ ┌─────────────────────┐ ┌─────────────────────┐
│    工作节点/Node    │ │    工作节点/Node    │ │    工作节点/Node    │
│  ┌───────────────┐ │ │  ┌───────────────┐ │ │  ┌───────────────┐ │
│  │    kubelet    │ │ │  │    kubelet    │ │ │  │    kubelet    │ │
│  └───────────────┘ │ │  └───────────────┘ │ │  └───────────────┘ │
│  ┌───────────────┐ │ │  ┌───────────────┐ │ │  ┌───────────────┐ │
│  │  kube-proxy   │ │ │  │  kube-proxy   │ │ │  │  kube-proxy   │ │
│  └───────────────┘ │ │  └───────────────┘ │ │  └───────────────┘ │
│  ┌───────────────┐ │ │  ┌───────────────┐ │ │  ┌───────────────┐ │
│  │    Docker     │ │ │  │    Docker     │ │ │  │    Docker     │ │
│  └───────────────┘ │ │  └───────────────┘ │ │  └───────────────┘ │
│  ┌───────────────┐ │ │  ┌───────────────┐ │ │  ┌───────────────┐ │
│  │ Pod Pod Pod   │ │ │  │ Pod Pod Pod   │ │ │  │ Pod Pod Pod   │ │
│  └───────────────┘ │ │  └───────────────┘ │ │  └───────────────┘ │
└─────────────────────┘ └─────────────────────┘ └─────────────────────┘

【图片位置 3：Kubernetes 集群架构图】

**解释这个图：**一个 kubernetes 集群主要是由控制节点 (master)、工作节点 (node) 构成，每个节点上都会安装不同的组件。

1. master：集群的控制平面，负责集群的决策

ApiServer：资源操作的唯一入口，接收用户输入的命令，提供认证、授权、API 注册和发现等机制
Scheduler：负责集群资源调度，按照预定的调度策略将 Pod 调度到相应的 node 节点上
ControllerManager：负责维护集群的状态，比如程序部署安排、故障检测、自动扩展、滚动更新等
Etcd：负责存储集群中各种资源对象的信息

2. node：集群的数据平面，负责为容器提供运行环境

kubelet：负责维护容器的生命周期，同时也负责 Volume (CVI) 和网络 (CNI) 的管理
Container runtime：负责镜像管理以及 Pod 和容器的真正运行 (CRI)
kube-proxy：负责为 Service 提供 cluster 内部的服务发现和负载均衡

生活类比：Kubernetes 集群就像一个餐厅。Master 节点是 "餐厅管理层"：API Server 是 "前台接待"，所有顾客的请求都先到这里；Scheduler 是 "排班经理"，负责把客人安排到合适的桌子；Controller Manager 是 "运营经理"，负责监督餐厅正常运转；Etcd 是 "数据库"，记录所有订单和员工信息。Node 节点是 "服务员"，每个服务员负责几张桌子（Pod），为客人提供服务。

企业级生产应用：

千万级并发场景：生产环境中 Master 节点必须高可用部署（至少 3 个节点），使用 etcd 集群存储数据。API Server 前面要加负载均衡器，Scheduler 和 Controller Manager 要开启 leader 选举。
进阶优化 ：
1. 使用 etcd 的 SSD 存储，提高读写性能
2. 对 API Server 进行水平扩展
3. 使用自定义调度器优化特定工作负载的调度

课后防宕机指南：

错误 1 ：etcd 磁盘满了
- 报错：etcdserver: mvcc: database space exceeded
- 排查思路 ：df -h检查 etcd 数据目录磁盘使用率；etcdctl endpoint status查看数据库大小；执行etcdctl compact压缩历史数据
错误 2 ：API Server 证书过期
- 报错：x509: certificate has expired or is not yet valid
- 排查思路 ：kubeadm certs check-expiration检查证书有效期；kubeadm certs renew all更新所有证书

1.4.2 K8S 各组件之间的调用关系

当我们要运行一个 web 服务时：

kubernetes 环境启动之后，master 和 node 都会将自身的信息存储到 etcd 数据库中
web 服务的安装请求会首先被发送到 master 节点的 apiServer 组件
apiServer 组件会调用 scheduler 组件来决定到底应该把这个服务安装到哪个 node 节点上在此时，它会从 etcd 中读取各个 node 节点的信息，然后按照一定的算法进行选择，并将结果告知 apiServer
apiServer 调用 controller-manager 去调度 Node 节点安装 web 服务
kubelet 接收到指令后，会通知 docker，然后由 docker 来启动一个 web 服务的 pod
如果需要访问 web 服务，就需要通过 kube-proxy 来对 pod 产生访问的代理

核心解释：这是一个典型的 "声明式 API" 工作流程。你只需要告诉 Kubernetes"我想要什么"（运行一个 web 服务），而不是 "怎么做"。Kubernetes 会自动协调各个组件，最终达到你期望的状态。

坑（Gotchas）：

很多新手会误以为 Kubernetes 是 "命令式" 的，直接去操作容器。这是错误的，你应该始终通过 API Server 操作资源对象。
不要手动修改 kubelet 管理的容器，Kubernetes 会自动把它恢复到期望状态。

1.4.3 K8S 的常用名词概念

Master：集群控制节点，每个集群需要至少一个 master 节点负责集群的管控
Node：工作负载节点，由 master 分配容器到这些 node 工作节点上，然后 node 节点上的 kubelet 负责管理容器的生命周期
Pod：kubernetes 的最小控制单元，容器都是运行在 pod 中的，一个 pod 中可以有 1 个或者多个容器
Controller：控制器，通过它来实现对 pod 的管理，比如启动 pod、停止 pod、伸缩 pod 的数量等等
Service：pod 对外服务的统一入口，下面可以维护着同一类的多个 pod
Label：标签，用于对 pod 进行分类，同一类 pod 会拥有相同的标签
NameSpace：命名空间，用来隔离 pod 的运行环境

核心解释：

Pod 是 "豌豆荚"，里面可以装多个 "豌豆"（容器）。这些容器共享网络和存储，就像同一个豌豆荚里的豌豆长在一起。
Service 是 "负载均衡器"，它给一组 Pod 提供一个固定的 IP 和端口，不管 Pod 怎么变化，Service 的地址不变。
Namespace 是 "虚拟集群"，可以把一个物理集群分成多个逻辑集群，不同团队使用不同的 Namespace，互不干扰。

1.4.4 k8S 的分层架构

复制代码

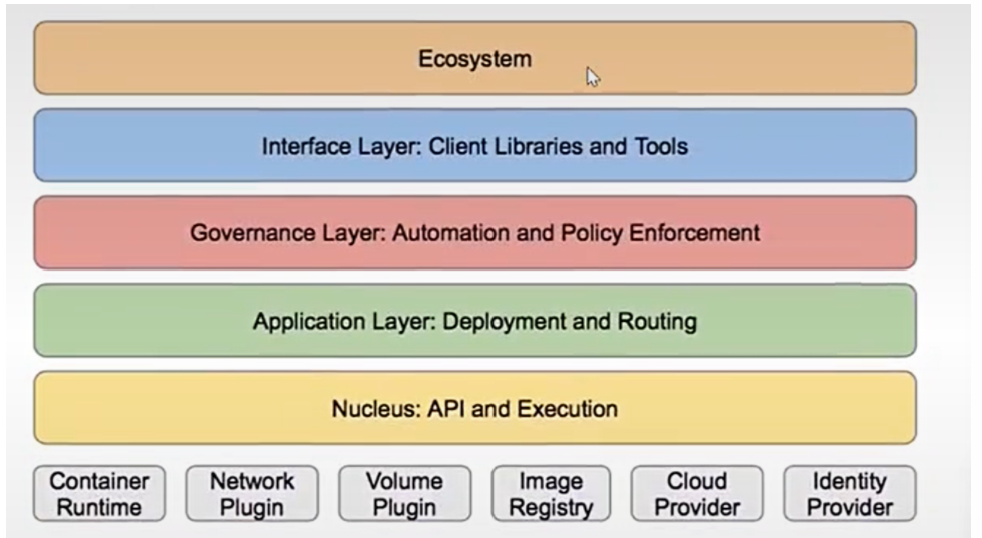

Kubernetes分层架构
┌─────────────────────────────────────────────────┐
│                Ecosystem 生态系统               │
├─────────────────────────────────────────────────┤
│        Interface Layer 接口层                  │
│  Client Libraries and Tools                    │
├─────────────────────────────────────────────────┤
│        Governance Layer 管理层                 │
│  Automation and Policy Enforcement             │
├─────────────────────────────────────────────────┤
│        Application Layer 应用层                │
│  Deployment and Routing                        │
├─────────────────────────────────────────────────┤
│        Nucleus 核心层                          │
│  API and Execution                             │
├─────────────────────────────────────────────────┤
│  Container Runtime  Network Plugin  Volume Plugin │
│  Registry  Image Provider  Cloud Provider  Identity │
└─────────────────────────────────────────────────┘

【图片位置 4：Kubernetes 分层架构图】

解释这个图：每层之间为轻耦合：层与层之间需求量不是很大。

核心层：Kubernetes 最核心的功能，对外提供 API 构建高层的应用，对内提供插件式应用执行环境
应用层：部署 (无状态应用、有状态应用、批处理任务、集群应用等) 和路由 (服务发现、DNS 解析等)
管理层：系统度量 (如基础设施、容器和网络的度量)，自动化 (如自动扩展、动态 Provision 等) 以及策略管理 (RBAC、Quota、PSP、NetworkPolicy 等)
接口层：kubectl 命令行工具、客户端 SDK 以及集群联邦
生态系统 ：在接口层之上的庞大容器集群管理调度的生态系统，可以划分为两个范畴
- Kubernetes 外部：日志、监控、配置管理、CI、CD、Workflow、FaaS、OTS 应用、ChatOps 等
- Kubernetes 内部：CRI、CNI、CVI、镜像仓库、Cloud Provider、集群自身的配置和管理等

核心解释：Kubernetes 采用了 "微内核 + 插件" 的架构。核心只提供最基本的功能，所有其他功能都通过插件实现。这使得 Kubernetes 具有极强的扩展性，可以适应各种不同的场景。

二、K8S 集群环境搭建

2.1 k8s 中容器的管理方式

K8S 集群创建方式有 3 种：

containerd：默认情况下，K8S 在创建集群时使用的方式
docker：Docker 使用的普及率最高，虽然 K8S 在 1.24 版本后已经移除了 kubelet 对 docker 的支持，但可以借助 cri-docker 方式来实现集群创建
cri-o：CRI-O 的方式是 Kubernetes 创建容器最直接的一种方式，在创建集群的时候，需要借助于 cri-o 插件的方式来实现 Kubernetes 集群的创建。

**[!NOTE]**docker 和 cri-o 这两种方式要对 kubelet 程序的启动参数进行设置

核心解释：CRI（Container Runtime Interface）是 Kubernetes 定义的容器运行时接口。任何实现了 CRI 接口的容器运行时都可以被 Kubernetes 使用。Docker 没有实现 CRI，所以需要一个中间层 cri-dockerd 来转换。

企业级生产应用：

千万级并发场景：生产环境推荐使用 containerd 作为容器运行时，它比 Docker 更轻量、更稳定、性能更好。
进阶优化 ：
1. 使用 containerd 的 snapshotter 功能加速镜像拉取
2. 配置镜像缓存，减少重复拉取
3. 使用 Nydus 或 OverlayBD 等加速镜像格式

2.2 k8s 集群部署

2.2.1 k8s 环境部署说明

K8S 中文官网：https://kubernetes.io/zh-cn/

主机名	ip	角色
harbor.timinglee.org	172.25.254.254	harbor 仓库
k8s-master.timinglee.org	172.25.254.100	master , k8s 集群控制节点
k8s-node1.timinglee.org	172.25.254.10	worker , k8s 集群工作节点
k8s-node2.timinglee.org	172.25.254.20	worker , k8s 集群工作节点

所有节点禁用 selinux 和防火墙
所有节点同步时间和解析
所有节点安装 docker-ce
所有节点禁用 swap, 注意注释掉 /etc/fstab 文件中的定义

坑（Gotchas）：

必须禁用 swap！Kubernetes 不支持 swap，启用 swap 会导致 kubelet 无法启动。
所有节点的时间必须同步，否则会导致证书验证失败。
主机名必须能解析，否则会导致集群通信异常。

2.2.2 集群环境初始化

所有 k8s 集群节点执行以下步骤

2.2.2.1. 所有禁用 swap 和本地解析

bash 复制代码

]# systemctl mask swap.target
]# swapoff -a
]# vim /etc/fstab
# /etc/fstab
# Created by anaconda on Sun Feb 19 17:38:40 2023
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
/dev/mapper/rhel-root / xfs defaults 0 0
UUID=ddb06c77-c9da-4e92-afd7-53cd76e6a94a /boot xfs defaults 0 0
#/dev/mapper/rhel-swap swap swap defaults 0 0
/dev/cdrom /media iso9660 defaults 0 0

[root@k8s-master ~]# vim /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
172.25.254.100 k8s-master.timinglee.org
172.25.254.10 k8s-node1.timinglee.org
172.25.254.20 k8s-node2.timinglee.org
172.25.254.254 reg.timinglee.org

核心代码逐行解析：

systemctl mask swap.target：底层动作 ：将 swap.target 单元链接到 /dev/null，彻底禁用 swap 服务，防止系统自动启用 swap。作用：确保 swap 永远不会被启用。
swapoff -a：底层动作 ：立即关闭所有已启用的 swap 分区。作用：临时禁用 swap，配合上面的命令实现永久禁用。
注释 /etc/fstab 中的 swap 行：底层动作 ：防止系统在下次启动时自动挂载 swap 分区。作用：永久禁用 swap。
配置 /etc/hosts：底层动作 ：添加主机名到 IP 的映射，使节点之间可以通过主机名互相访问。作用：解决集群内部的主机名解析问题。

坑（Gotchas）：

只执行swapoff -a是不够的，必须同时注释 /etc/fstab 中的 swap 行，否则重启后 swap 会自动启用。
/etc/hosts 中的主机名必须和hostname命令的输出完全一致，否则会导致 kubelet 无法正常工作。

课后防宕机指南：

错误：kubelet 启动失败，报错 "failed to run Kubelet: running with swap on is not supported"
排查思路 ：执行swapon -s检查是否有 swap 分区启用；检查 /etc/fstab 文件是否有 swap 挂载项；执行systemctl status swap.target检查 swap 服务状态。

2.2.2.2. 所有安装 docker

bash 复制代码

[root@k8s-master ~]# vim /etc/yum.repos.d/docker.repo
[docker]
name=docker
baseurl=https://mirrors.aliyun.com/docker-ce/linux/rhel/9/x86_64/stable/
gpgcheck=0

[root@k8s-master ~]# dnf install docker-ce -y

核心代码逐行解析：

创建 docker.repo 文件：底层动作 ：添加 Docker 的 YUM 软件源，指向阿里云镜像站。作用：加速 Docker 的下载和安装。
dnf install docker-ce -y：底层动作 ：从配置的软件源中下载并安装 Docker 社区版。作用：安装容器运行时环境。

坑（Gotchas）：

不要使用系统自带的 docker 包，版本通常比较旧，可能与 Kubernetes 不兼容。
确保安装的是docker-ce而不是docker，后者是旧版本的 Docker。

2.2.2.3. 所有节点设定 docker 的资源管理模式为 systemd

bash 复制代码

[root@k8s-master ~]# vim /etc/docker/daemon.json
{
  "registry-mirrors": ["https://reg.timinglee.org"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  },
  "storage-driver": "overlay2"
}

核心代码逐行解析：

"registry-mirrors": ["https://reg.timinglee.org"]：底层动作 ：配置 Docker 镜像加速器，指向本地的 Harbor 仓库。作用：加速镜像拉取速度，减少公网带宽占用。
"exec-opts": ["native.cgroupdriver=systemd"]：底层动作 ：设置 Docker 使用 systemd 作为 cgroup 驱动。作用：与 kubelet 的 cgroup 驱动保持一致，避免资源管理冲突。
"log-driver": "json-file"：底层动作 ：设置 Docker 使用 JSON 文件作为日志驱动。作用：标准的日志格式，便于日志收集和分析。
"max-size": "100m"：底层动作 ：限制每个容器的日志文件大小为 100MB。作用：防止日志文件无限增长，占满磁盘空间。
"storage-driver": "overlay2"：底层动作 ：设置 Docker 使用 overlay2 作为存储驱动。作用：目前性能最好、最稳定的存储驱动。

坑（Gotchas）：

最容易踩的坑：cgroup 驱动不一致！kubelet 默认使用 systemd 作为 cgroup 驱动，如果 Docker 使用 cgroupfs，会导致资源管理混乱，容器无法正常启动。
日志大小限制非常重要，生产环境中经常出现日志占满磁盘的情况。

企业级生产应用：

千万级并发场景：生产环境中必须配置日志轮转，并且使用集中式日志系统（如 ELK）收集日志。
进阶优化 ：
1. 使用 journald 作为日志驱动，性能更好
2. 配置 Docker 的资源限制，防止单个容器占用过多资源
3. 使用分布式镜像仓库，提高镜像拉取速度

2.2.2.4. 所有节点复制 harbor 仓库中的证书并启动 docker

bash 复制代码

[root@k8s-master ~]# ls -l /etc/docker/certs.d/reg.timinglee.org/ca.crt
[root@k8s-master ~]# systemctl enable --now docker

# 登陆harbor仓库
[root@k8s-master ~]# docker login reg.timinglee.org
[root@k8s-master ~]# docker info
Client: Docker Engine - Community
 Version:           27.1.2
 Context:           default
 Debug Mode:        false
 Plugins:
  buildx: Docker Buildx (Docker Inc.)
    Version:  v0.16.2
    Path:     /usr/libexec/docker/cli-plugins/docker-buildx
  compose: Docker Compose (Docker Inc.)
    Version:  v2.29.1
    Path:     /usr/libexec/docker/cli-plugins/docker-compose

Server:
 Containers: 0
  Running: 0
  Paused: 0
  Stopped: 0
 Images: 0
 Server Version: 27.1.2
 Storage Driver: overlay2
  Backing Filesystem: xfs
  Supports d_type: true
  Using metacopy: false
  Native Overlay Diff: true
  userxattr: false
 Logging Driver: json-file
 Cgroup Driver: systemd # 资源管理更改为systemd
 Cgroup Version: 2
 Plugins:
  Volume: local
  Network: bridge host ipvlan macvlan null overlay
  Log: awslogs fluentd gcplogs gelf journald json-file local splunk syslog
 Swarm: inactive
 Runtimes: io.containerd.runc.v2 runc
 Default Runtime: runc
 Init Binary: docker-init
 containerd version: 8fc6bcff51318944179630522a095cc9dbf9f353
 runc version: v1.1.13-0-g58aa920
 init version: de40ad0
 Security Options:
  seccomp
   Profile: builtin
  cgroupns
 Kernel Version: 5.14.0-427.13.1.el9_4.x86_64
 Operating System: Red Hat Enterprise Linux 9.4 (Plow)
 OSType: linux
 Architecture: x86_64
 CPUs: 1
 Total Memory: 736.3MiB
 Name: k8s-master.timinglee.org
 ID: f3c291bf-287d-4cf6-8e69-5f21c79fa7c6
 Docker Root Dir: /var/lib/docker
 Debug Mode: false
 Experimental: false
 Insecure Registries:
  127.0.0.0/8
 Registry Mirrors:
  https://reg.westos.org/ # 认证harbor仓库
 Live Restore Enabled: false

核心代码逐行解析：

复制 ca.crt 到 /etc/docker/certs.d/reg.timinglee.org/：底层动作 ：将 Harbor 仓库的 CA 证书添加到 Docker 的信任证书列表中。作用：使 Docker 信任自签名的 Harbor 仓库，可以安全地拉取和推送镜像。
systemctl enable --now docker：底层动作 ：设置 Docker 服务开机自启，并立即启动 Docker 服务。作用：确保 Docker 在系统启动时自动运行。
docker login reg.timinglee.org：底层动作 ：使用用户名和密码登录 Harbor 仓库。作用：获得推送和拉取私有镜像的权限。
docker info：底层动作 ：显示 Docker 的详细信息，包括版本、存储驱动、cgroup 驱动等。作用：验证 Docker 是否正确安装和配置。

坑（Gotchas）：

证书目录的名称必须和仓库地址完全一致，包括端口号。如果仓库使用非标准端口，目录名应该是reg.timinglee.org:443。
证书文件必须命名为ca.crt，不能是其他名称。

2.2.2.5 安装 K8S 部署工具

bash 复制代码

# 部署软件仓库,添加K8S源
[root@k8s-master ~]# vim /etc/yum.repos.d/k8s.repo
[k8s]
name=k8s
baseurl=https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.30/rpm
gpgcheck=0

# 安装软件
[root@k8s-master ~]# dnf install kubelet-1.30.0 kubeadm-1.30.0 kubectl-1.30.0 -y

核心代码逐行解析：

创建 k8s.repo 文件：底层动作 ：添加 Kubernetes 的 YUM 软件源，指向阿里云镜像站。作用：加速 Kubernetes 组件的下载和安装。
dnf install kubelet-1.30.0 kubeadm-1.30.0 kubectl-1.30.0 -y：底层动作 ：安装指定版本的 kubelet、kubeadm 和 kubectl。作用：安装 Kubernetes 的核心组件。

坑（Gotchas）：

所有节点的 Kubernetes 版本必须完全一致，否则会导致集群不稳定。
不要安装最新版本，建议使用比最新版本晚 1-2 个版本的稳定版。

2.2.2.6 设置 kubectl 命令补齐功能

bash 复制代码

[root@k8s-master ~]# dnf install bash-completion -y
[root@k8s-master ~]# echo "source <(kubectl completion bash)" >> ~/.bashrc
[root@k8s-master ~]# source ~/.bashrc

核心代码逐行解析：

dnf install bash-completion -y：底层动作 ：安装 bash 自动补全工具。作用：为 kubectl 提供命令自动补全功能。
echo "source <(kubectl completion bash)" >> ~/.bashrc：底层动作 ：将 kubectl 的自动补全脚本添加到 bash 的配置文件中。作用：使自动补全功能在每次登录时自动生效。
source ~/.bashrc：底层动作 ：重新加载 bash 配置文件。作用：使自动补全功能立即生效，无需重新登录。

2.2.2.7 在所有节点安装 cri-docker

k8s 从 1.24 版本开始移除了 dockershim，所以需要安装 cri-docker 插件才能使用 docker。

软件下载：https://github.com/Mirantis/cri-dockerd

bash 复制代码

[root@k8s-master ~]# dnf install libcgroup-0.41-19.el8.x86_64.rpm \
> cri-dockerd-0.3.14-3.el8.x86_64.rpm -y

[root@k8s-master ~]# vim /lib/systemd/system/cri-docker.service
[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
# 指定网络插件名称及基础容器镜像
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --network-plugin=cni --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.9
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

[root@k8s-master ~]# systemctl daemon-reload
[root@k8s-master ~]# systemctl start cri-docker
[root@k8s-master ~]# ll /var/run/cri-dockerd.sock
srw-rw---- 1 root docker 0 8月 26 22:14 /var/run/cri-dockerd.sock # cri-dockerd的套接字文件

核心代码逐行解析：

安装 libcgroup 和 cri-dockerd：底层动作 ：安装 cri-dockerd 及其依赖包。作用：提供 CRI 接口，使 Kubernetes 可以使用 Docker 作为容器运行时。
修改 cri-docker.service 文件：底层动作 ：配置 cri-dockerd 的启动参数。作用：
- --container-runtime-endpoint fd://：指定容器运行时端点
- --network-plugin=cni：使用 CNI 网络插件
- --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.9：指定 Pod 基础容器镜像
systemctl daemon-reload：底层动作 ：重新加载 systemd 配置。作用：使修改后的服务文件生效。
systemctl start cri-docker：底层动作 ：启动 cri-docker 服务。作用：启动 CRI 接口服务。
ll /var/run/cri-dockerd.sock：底层动作 ：检查 cri-dockerd 的 Unix 套接字文件是否存在。作用：验证 cri-docker 是否正常启动。

坑（Gotchas）：

最容易踩的坑 ：忘记指定--pod-infra-container-image参数，或者指定的镜像无法访问。这会导致 Pod 无法启动，一直处于 Pending 状态。
cri-docker 的版本必须与 Kubernetes 的版本兼容，否则会出现兼容性问题。

企业级生产应用：

千万级并发场景：生产环境中建议使用 containerd 而不是 cri-dockerd，因为 containerd 性能更好，资源占用更低。
进阶优化 ：
1. 配置 cri-dockerd 的日志轮转
2. 调整 cri-dockerd 的资源限制
3. 使用 Unix 套接字而不是 TCP 套接字，提高性能

2.2.2.8 在 master 节点拉取 K8S 所需镜像

bash 复制代码

# 拉取k8s集群所需要的镜像
[root@k8s-master ~]# kubeadm config images pull \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.30.0 \
--cri-socket=unix:///var/run/cri-dockerd.sock

# 上传镜像到harbor仓库
[root@k8s-master ~]# docker images | awk '/google/{ print $1":"$2}' \
| awk -F "/" '{system("docker tag "$0" reg.timinglee.org/k8s/"$3)}'
[root@k8s-master ~]# docker images | awk '/k8s/{system("docker push "$1":"$2)}'

核心代码逐行解析：

kubeadm config images pull：底层动作 ：拉取 Kubernetes 集群所需的所有镜像。作用：提前拉取镜像，加快集群初始化速度。
- --image-repository registry.aliyuncs.com/google_containers：指定镜像仓库为阿里云镜像站
- --kubernetes-version v1.30.0：指定 Kubernetes 版本
- --cri-socket=unix:///var/run/cri-dockerd.sock：指定 CRI 套接字
第一个 awk 命令：底层动作 ：将从阿里云拉取的镜像重新打标签，指向本地 Harbor 仓库。作用：将镜像上传到本地仓库，供所有节点使用。
第二个 awk 命令：底层动作 ：将打了标签的镜像推送到本地 Harbor 仓库。作用：使所有节点都可以从本地仓库拉取镜像，提高速度。

坑（Gotchas）：

必须指定正确的--cri-socket参数，否则 kubeadm 无法与容器运行时通信。
确保 Harbor 仓库有足够的存储空间来存储这些镜像。

2.2.2.9 集群初始化

bash 复制代码

# 启动kubelet服务
[root@k8s-master ~]# systemctl status kubelet.service

# 执行初始化命令
[root@k8s-master ~]# kubeadm init --pod-network-cidr=10.244.0.0/16 \
--image-repository reg.timinglee.org/k8s \
--kubernetes-version v1.30.0 \
--cri-socket=unix:///var/run/cri-dockerd.sock

# 指定集群配置文件变量
[root@k8s-master ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> ~/.bash_profile
[root@k8s-master ~]# source ~/.bash_profile

# 当前节点没有就绪,因为还没有安装网络插件,容器没有运行
[root@k8s-master ~]# kubectl get node
NAME                        STATUS     ROLES           AGE     VERSION
k8s-master.timinglee.org    NotReady   control-plane   4m25s   v1.30.0

[root@k8s-master ~]# kubectl get pod -A
NAMESPACE     NAME                                       READY   STATUS    RESTARTS   AGE
kube-system   coredns-647dc95897-2sgn8                   0/1     Pending   0          6m13s
kube-system   coredns-647dc95897-bvtxb                   0/1     Pending   0          6m13s
kube-system   etcd-k8s-master.timinglee.org              1/1     Running   0          6m29s
kube-system   kube-apiserver-k8s-master.timinglee.org    1/1     Running   0          6m30s
kube-system   kube-controller-manager-k8s-master.timinglee.org   1/1     Running   0          6m29s
kube-system   kube-proxy-fq85m                           1/1     Running   0          6m14s
kube-system   kube-scheduler-k8s-master.timinglee.org    1/1     Running   0          6m29s

**[!NOTE]**在此阶段如果生成的集群 token 找不到了可以重新生成

bash

运行
复制代码
[root@k8s-master ~]# kubeadm token create --print-join-command
kubeadm join 172.25.254.100:6443 --token 5hwptm.zwn7epa6pvatbpwf --discovery-token-ca-cert-hash sha256:52f1a83b70ffc8744db5570288ab51987ef2b563bf906ba4244a300f61e9db23

核心代码逐行解析：

kubeadm init：底层动作 ：初始化 Kubernetes 集群。作用：
- --pod-network-cidr=10.244.0.0/16：指定 Pod 网络的 CIDR 地址段，必须与后续安装的网络插件一致
- --image-repository reg.timinglee.org/k8s：指定镜像仓库为本地 Harbor 仓库
- --kubernetes-version v1.30.0：指定 Kubernetes 版本
- --cri-socket=unix:///var/run/cri-dockerd.sock：指定 CRI 套接字
设置 KUBECONFIG 环境变量：底层动作 ：告诉 kubectl 集群配置文件的位置。作用：使 kubectl 可以与集群通信。
kubectl get node：底层动作 ：获取集群节点信息。作用：查看节点状态。
kubectl get pod -A：底层动作 ：获取所有命名空间的 Pod 信息。作用：查看集群组件的运行状态。

坑（Gotchas）：

最容易踩的坑 ：--pod-network-cidr参数必须与网络插件的配置一致。如果使用 Flannel，必须是10.244.0.0/16；如果使用 Calico，默认是192.168.0.0/16。
初始化完成后，必须立即保存kubeadm join命令，否则需要重新生成 token。

企业级生产应用：

千万级并发场景：生产环境中必须使用高可用的 Master 节点，至少 3 个 Master 节点。
进阶优化 ：
1. 使用 kubeadm 配置文件进行集群初始化，而不是命令行参数
2. 配置 etcd 的备份策略
3. 启用审计日志

课后防宕机指南：

错误：coredns Pod 一直处于 Pending 状态
排查思路：这是正常现象，因为还没有安装网络插件。安装网络插件后，coredns 会自动变为 Running 状态。

2.2.2.10 安装 flannel 网络插件

官方网站：https://github.com/flannel-io/flannel

bash 复制代码

# 下载flannel的yaml部署文件
[root@k8s-master ~]# wget https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

# 下载镜像:
[root@k8s-master ~]# docker pull docker.io/flannel/flannel:v0.25.5
[root@k8s-master ~]# docker pull docker.io/flannel/flannel-cni-plugin:v1.5.1-flannel1

# 上传镜像到仓库
[root@k8s-master ~]# docker tag flannel/flannel:v0.25.5 reg.timinglee.org/flannel/flannel:v0.25.5
[root@k8s-master ~]# docker push reg.timinglee.org/flannel/flannel:v0.25.5
[root@k8s-master ~]# docker tag flannel/flannel-cni-plugin:v1.5.1-flannel1 reg.timinglee.org/flannel/flannel-cni-plugin:v1.5.1-flannel1
[root@k8s-master ~]# docker push reg.timinglee.org/flannel/flannel-cni-plugin:v1.5.1-flannel1

# 编辑kube-flannel.yml 修改镜像下载位置
[root@k8s-master ~]# vim kube-flannel.yml
# 需要修改以下几行
[root@k8s-master ~]# grep -n image kube-flannel.yml
146 : image: reg.timinglee.org/flannel/flannel:v0.25.5
173 : image: reg.timinglee.org/flannel/flannel-cni-plugin:v1.5.1-flannel1
184 : image: reg.timinglee.org/flannel/flannel:v0.25.5

# 安装flannel网络插件
[root@k8s-master ~]# kubectl apply -f kube-flannel.yml

核心代码逐行解析：

下载 kube-flannel.yml：底层动作 ：下载 Flannel 网络插件的部署文件。作用：定义了 Flannel 的所有资源对象。
拉取并上传 Flannel 镜像：底层动作 ：将 Flannel 镜像上传到本地 Harbor 仓库。作用：使所有节点都可以从本地仓库拉取镜像。
修改 kube-flannel.yml 中的镜像地址：底层动作 ：将镜像地址改为本地 Harbor 仓库的地址。作用：避免从公网拉取镜像，提高速度。
kubectl apply -f kube-flannel.yml：底层动作 ：在集群中创建 Flannel 的所有资源对象。作用：安装 Flannel 网络插件，实现 Pod 之间的网络通信。

坑（Gotchas）：

Flannel 的版本必须与 Kubernetes 的版本兼容，否则会出现网络问题。
确保所有节点都可以访问 Flannel 镜像，否则 Flannel Pod 无法启动。

企业级生产应用：

千万级并发场景：生产环境中建议使用 Calico 而不是 Flannel，因为 Calico 提供了更好的网络性能和网络策略支持。
进阶优化 ：
1. 使用 VXLAN 或 IPIP 模式，根据网络环境选择合适的模式
2. 配置 Flannel 的 MTU，提高网络性能
3. 启用网络策略，限制 Pod 之间的通信

2.2.2.11 节点扩容

在所有的 worker 节点中：

确认部署好以下内容
禁用 swap
安装：
- kubelet-1.30.0
- kubeadm-1.30.0
- kubectl-1.30.0
- docker-ce
- cri-dockerd
修改 cri-dockerd 启动文件添加
- --network-plugin=cni
- --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.9
启动服务
- kubelet.service
- cri-docker.service

以上信息确认完毕后即可加入集群：

bash 复制代码

[root@k8s-node1 & 2 ~]# kubeadm join 172.25.254.100:6443 --token 5hwptm.zwn7epa6pvatbpwf --discovery-token-ca-cert-hash sha256:52f1a83b70ffc8744db5570288ab51987ef2b563bf906ba4244a300f61e9db23 --cri-socket=unix:///var/run/cri-dockerd.sock

在 master 节点中查看所有 node 的状态：

bash 复制代码

[root@k8s-master ~]# kubectl get nodes
NAME                        STATUS   ROLES           AGE    VERSION
k8s-master.timinglee.org    Ready    control-plane   98m    v1.30.0
k8s-node1.timinglee.org     Ready    <none>          21m    v1.30.0
k8s-node2.timinglee.org     Ready    <none>          21m    v1.30.0

**[!NOTE]**所有节点的 STATUS 为 Ready 状态，那么恭喜你，你的 kubernetes 就装好了！！

测试集群运行情况：

bash 复制代码

# 建立一个pod
[root@k8s-master ~]# kubectl run test --image nginx

# 查看pod状态
[root@k8s-master ~]# kubectl get pods
NAME   READY   STATUS    RESTARTS   AGE
test   1/1     Running   0          6m29s

# 删除pod
[root@k8s-master ~]# kubectl delete pod test

核心解释：

kubeadm join命令将 worker 节点加入到集群中。
当所有节点的状态都变为 Ready 时，说明集群已经正常运行。
运行一个测试 Pod 可以验证集群的基本功能是否正常。

一、系统环境设定

1. 加载模块 (所有节点)

bash 复制代码

[root@master ~]# cat > /etc/modules-load.d/k8s.conf <<EOF
overlay
br_netfilter
EOF

[root@master ~]# modprobe -a overlay
[root@master ~]# modprobe -a br_netfilter
[root@master ~]# lsmod | grep -E "overlay|br_netfilter"
br_netfilter           36864  0
bridge                417792  1 br_netfilter
overlay                229376  0

核心代码逐行解析：

创建 /etc/modules-load.d/k8s.conf：底层动作 ：配置系统在启动时自动加载 overlay 和 br_netfilter 内核模块。作用：这两个模块是 Kubernetes 网络和存储所必需的。
modprobe -a overlay br_netfilter：底层动作 ：立即加载这两个内核模块。作用：使模块立即生效，无需重启系统。
lsmod | grep -E "overlay|br_netfilter"：底层动作 ：检查模块是否成功加载。作用：验证模块加载是否成功。

坑（Gotchas）：

如果内核版本过低，可能没有这两个模块，需要升级内核。
确保模块在系统重启后仍然自动加载。

2. 调整内核功能参数 (所有节点)

bash 复制代码

[root@master ~]# cat > /etc/sysctl.d/k8s.conf <<EOF
vm.swappiness=0
net.ipv4.ip_forward=1
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
EOF

[root@master ~]# sysctl -p /etc/sysctl.d/k8s.conf
vm.swappiness = 0
net.ipv4.ip_forward = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1

核心代码逐行解析：

vm.swappiness=0：底层动作 ：设置系统不使用 swap 分区。作用：确保 Kubernetes 不会使用 swap。
net.ipv4.ip_forward=1：底层动作 ：启用 IP 转发功能。作用：使 Pod 可以访问外部网络。
net.bridge.bridge-nf-call-ip6tables=1和net.bridge.bridge-nf-call-iptables=1：底层动作 ：使桥接流量经过 iptables 和 ip6tables 的过滤。作用：使 Kubernetes 的网络策略生效。
sysctl -p：底层动作 ：使内核参数立即生效。作用：无需重启系统即可应用新的参数。

坑（Gotchas）：

这些内核参数是 Kubernetes 正常运行的必要条件，缺少任何一个都会导致集群异常。
确保这些参数在系统重启后仍然生效。

3. 禁用 swap (所有节点)

bash 复制代码

[root@master ~]# sed '/swap/s/^/#/g' -i /etc/fstab
[root@master ~]# systemctl disable --now swap.target
[root@master ~]# systemctl mask swap.target

核心代码逐行解析：

sed '/swap/s/^/#/g' -i /etc/fstab：底层动作 ：注释掉 /etc/fstab 文件中的所有 swap 挂载项。作用：防止系统在启动时自动挂载 swap 分区。
systemctl disable --now swap.target：底层动作 ：禁用 swap 服务并立即停止它。作用：临时禁用 swap。
systemctl mask swap.target：底层动作 ：将 swap.target 链接到 /dev/null。作用：彻底禁用 swap，防止任何程序启用它。

4. 部署软件仓库 (所有节点)

bash 复制代码

[root@master ~]# cat > /etc/yum.repos.d/k8s.repo <<EOF
[docker-ce]
name = docker-ce
baseurl = https://mirrors.aliyun.com/docker-ce/linux/rhel/9.6/x86_64/stable/
gpgcheck = 0

[kubernetes]
name = kubernetes
baseurl = https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.35/rpm/
gpgcheck = 0
EOF

[root@master ~]# dnf search kubeadm
[root@master ~]# dnf search containerd

核心代码逐行解析：

创建 k8s.repo 文件：底层动作 ：添加 Docker 和 Kubernetes 的 YUM 软件源。作用：加速软件的下载和安装。
dnf search kubeadm和dnf search containerd：底层动作 ：搜索软件包。作用：验证软件源是否配置正确。

5. 安装 kubernetes 所需软件

master 节点

bash 复制代码

[root@master ~]# dnf install containerd.io kubeadm-1.35.0 kubelet-1.35.0 kubectl-1.35.0 -y

# 生成containerd配置文件
[root@master ~]# containerd config default > /etc/containerd/config.toml
[root@master ~]# vim /etc/containerd/config.toml
SystemdCgroup = true
sandbox = 'registry.aliyuncs.com/google_containers/pause:3.10.1'

# 生成crictl配置文件
[root@master ~]# cat > /etc/crictl.yaml <<EOF
> runtime-endpoint: unix:///run/containerd/containerd.sock
> image-endpoint: unix:///run/containerd/containerd.sock
> timeout: 10
> debug: false
> EOF

测试：

bash 复制代码

[root@master ~]# crictl images
IMAGE TAG IMAGE ID SIZE

work 节点

配置镜像加速：

bash 复制代码

[root@master ~]# vim /etc/containerd/config.toml
[plugins.'io.containerd.cri.v1.images'.registry]
config_path = '/etc/containerd/certs.d'

[root@master ~]# mkdir -p /etc/containerd/certs.d/
[root@master ~]# mkdir -p /etc/containerd/certs.d/docker.io/
[root@master ~]# cat > /etc/containerd/certs.d/docker.io/hosts.toml <<EOF
server = 'https://docker.io'
[host."https://docker.1ms.run"]
capabilities = ['pull', 'resolve']
EOF

[root@master ~]# systemctl restart containerd.service

设置命令补全：

bash 复制代码

[root@master ~]# source <(crictl completion bash)
[root@master ~]# echo "source <(crictl completion bash)" >> .bash_profile

下载镜像测试：

bash 复制代码

[root@master ~]# crictl pull busybox
[root@master ~]# crictl images
IMAGE                       TAG      IMAGE ID       SIZE
docker.io/library/busybox   latest   af3f0f48a24ed  2.22MB

实验实操集合

一、构建 harbor 镜像仓库

1. 安装 docker

bash 复制代码

[root@harbor ~]# cat > /etc/yum.repos.d/docker.repo <<EOF
[docker]
name = docker
baseurl = https://mirrors.aliyun.com/docker-ce/linux/rhel/9.6/x86_64/stable/
gpgcheck = 0
EOF

[root@harbor ~]# dnf install docker-ce-3:28.5.2-1.el9 -y

[root@harbor ~]# echo br_netfilter > /etc/modules-load.d/docker_mod.conf
[root@harbor ~]# modprobe -a br_netfilter

[root@harbor ~]# vim /etc/sysctl.d/docker.conf
net.bridge.bridge-nf-call-iptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward = 1

[root@harbor ~]# sysctl --system

[root@harbor ~]# vim /lib/systemd/system/docker.service
ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock --iptables=true

[root@harbor ~]# systemctl daemon-reload
[root@harbor ~]# systemctl enable --now docker

2. 生成 key

bash 复制代码

[root@harbor ~]# mkdir /data/certs -p
[root@harbor ~]# openssl req -newkey rsa:4096 \
-nodes -sha256 -keyout /data/certs/timinglee.org.key \
-addext "subjectAltName = DNS:reg.timinglee.org" \
-x509 -days 365 -out /data/certs/timinglee.org.crt

You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
Country Name (2 letter code) [XX]:CN
State or Province Name (full name) []:Shannxi
Locality Name (eg, city) [Default City]:Xi'an
Organization Name (eg, company) [Default Company Ltd]:kubernetes
Organizational Unit Name (eg, section) []:harbor
Common Name (eg, your name or your server's hostname) []:reg.timinglee.org
Email Address []:admin@timinglee.org

3. 编辑 harbor 配置文件

bash 复制代码

[root@harbor ~]# tar zxf harbor-offline-installer-v2.5.4.tgz -C /opt/
[root@harbor ~]# cd /opt/harbor/
[root@harbor harbor]# ls
common.sh  harbor.v2.5.4.tar.gz  harbor.yml.tmpl  install.sh  LICENSE  prepare

[root@harbor harbor]# cp harbor.yml.tmpl harbor.yml
[root@harbor harbor]# vim harbor.yml
hostname: reg.timinglee.org
certificate: /data/certs/timinglee.org.crt
private_key: /data/certs/timinglee.org.key
harbor_admin_password: lee

[root@harbor harbor]# ./install.sh --with-chartmuseum

4. 启动并验证

bash 复制代码

[root@harbor harbor]# mkdir /etc/docker/certs.d/reg.timinglee.org/ -p
[root@harbor harbor]# cp /data/certs/timinglee.org.crt /etc/docker/certs.d/reg.timinglee.org/ca.crt

[root@harbor harbor]# vim /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
172.25.254.200 harbor reg.timinglee.org

[root@harbor harbor]# systemctl restart docker
[root@harbor harbor]# docker compose up -d

[root@harbor harbor]# docker login reg.timinglee.org -u admin
Password:
WARNING! Your credentials are stored unencrypted in '/root/.docker/config.json'.
Configure a credential helper to remove this warning. See
https://docs.docker.com/go/credential-store/
Login Succeeded

二、构建部署 kubernetes 所需主机

主机名	ip	配置	角色
harbor.timinglee.org	172.25.254.254	cpu1 ､ mem 1G	harbor 仓库
master-node	172.25.254.100	cpu4 ､ mem>4G	master , k8s 集群控制节点
node1	172.25.254.10	cpu2 ､ mem 2G	worker , k8s 集群工作节点
node2	172.25.254.20	cpu2 ､ mem 2G	worker , k8s 集群工作节点

1. 所有主机配置

关闭 swap：

bash 复制代码

systemctl disable --now swap.target
systemctl mask swap.target
sed '/swap/s/^/#/g' -i /etc/fstab

安装 docker：

bash 复制代码

# 配置可以使用harbor仓库
mkdir /etc/docker/certs.d/reg.timinglee.org/ -p

# 在harbor主机中分发证书到所有主机
[root@harbor ~]# for i in 100 10 20
> do
> scp /data/certs/timinglee.org.crt root@172.25.254.$i:/etc/docker/certs.d/reg.timinglee.org/ca.crt
> done

systemctl enable docker
systemctl restart docker

所有主机配置 docker 加速器：

bash 复制代码

cat >/etc/docker/daemon.json <<EOF
{
"registry-mirrors":["https://reg.timinglee.org"]
}
EOF

systemctl restart docker
docker info
# 可以看到
Registry Mirrors:
 https://reg.timinglee.org/

所有主机彼此建立解析：

bash 复制代码

vim /etc/hosts
127.0.0.1 localhost localhost.localdomain localhost4 localhost4.localdomain4
::1 localhost localhost.localdomain localhost6 localhost6.localdomain6
172.25.254.100 master
172.25.254.10 node1
172.25.254.20 node2
172.25.254.200 reg.timinglee.org

所有主机配置 kubernetes 安装源：

bash 复制代码

vim /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name = kubernetes
baseurl = https://mirrors.aliyun.com/kubernetes-new/core/stable/v1.35/rpm/
gpgcheck = 0

# 检测
dnf list kubelet

以上操作完成后重启主机检测 swap 分区：

bash 复制代码

swapon -s
# 没有任何输出表示ok

三、kubernetes 的部署

1. 安装 cri-dockerd (所有主机中安装)

bash 复制代码

[root@master ~]# ls
anaconda-ks.cfg  cri-dockerd-0.3.14-3.el8.x86_64.rpm  libcgroup-0.41-19.el8.x86_64.rpm

[root@master ~]# rpm -ivh *.rpm
警告: libcgroup-0.41-19.el8.x86_64.rpm: 头V4 RSA/SHA256 Signature, 密钥 ID 6d745a60: NOKEY
Verifying...                          ################################# [100%]
准备中...                          ################################# [100%]
正在升级/安装...
   1:libcgroup-0.41-19.el8            ################################# [ 50%]
   2:cri-dockerd-3:0.3.14-3.el8       ################################# [100%]

vim /lib/systemd/system/cri-docker.service
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --network-plugin=cni --pod-infra-container-image=reg.timinglee.org/k8s/pause:3.10.1

ll /var/run/cri-dockerd.sock

2. 安装构建 kubernetes 集群所需软件

master 节点：

bash 复制代码

dnf install kubelet kubeadm kubectl -y
systemctl enable --now kubelet.service

node 节点：

bash 复制代码

dnf install kubelet kubeadm -y
systemctl enable --now kubelet.service

master 节点中 kubectl 和 kubeadm 补齐：

bash 复制代码

[root@master ~]# echo "source <(kubectl completion bash)" >> ~/.bashrc
[root@master ~]# echo "source <(kubeadm completion bash)" >> ~/.bashrc
[root@master ~]# source ~/.bashrc

3. 下载 kubernetes 集群所需镜像

下载镜像：

bash 复制代码

[root@master ~]# kubeadm config images pull \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version v1.35.3 \
--cri-socket=unix:///var/run/cri-dockerd.sock

[config/images] Pulled registry.aliyuncs.com/google_containers/kube-apiserver:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-controller-manager:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-scheduler:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/kube-proxy:v1.35.3
[config/images] Pulled registry.aliyuncs.com/google_containers/coredns:v1.13.1
[config/images] Pulled registry.aliyuncs.com/google_containers/pause:3.10.1
[config/images] Pulled registry.aliyuncs.com/google_containers/etcd:3.6.6-0

上传镜像到本地 harbor：

bash 复制代码

[root@master ~]# docker login reg.timinglee.org -u admin
Password:
WARNING! Your credentials are stored unencrypted in '/root/.docker/config.json'.
Configure a credential helper to remove this warning. See
https://docs.docker.com/go/credential-store/
Login Succeeded

[root@master ~]# docker images --format "{{.Repository}}:{{.Tag}}" | awk -F "/" '/google/{system("docker tag "$0" reg.timinglee.org/k8s/"$3)}'
[root@master ~]# docker images --format "{{.Repository}}:{{.Tag}}" | awk -F "/" '/timinglee/{system("docker push "$0)}'

4. 在 master 中初始化 kubernetes 集群

在 master 中完成集群初始化：

bash 复制代码

[root@master ~]# kubeadm init --pod-network-cidr=10.244.0.0/16 \
--image-repository reg.timinglee.org/k8s \
--kubernetes-version v1.35.3 \
--cri-socket=unix:///var/run/cri-dockerd.sock

# 每个人不一样,其他主机加入本集群的凭证
kubeadm join 172.25.254.100:6443 --token tdwjoc.8d1yw3wl4r4tm6c4 \
--discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927

# 如果忘记
[root@master ~]# kubeadm token create --print-join-command
kubeadm join 172.25.254.100:6443 --token jl4ztx.cax3iysvu7onsh5s --discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927

# 如果初始化出问题
[root@master ~]# kubeadm reset --cri-socket=unix:///var/run/cri-dockerd.sock # 可以重置集群设定

添加 kubernets 环境变量到本机：

bash 复制代码

[root@master ~]# echo "export KUBECONFIG=/etc/kubernetes/admin.conf" > ~/.bash_profile
[root@master ~]# source ~/.bash_profile

[root@master ~]# kubectl get nodes
NAME     STATUS     ROLES           AGE    VERSION
master   NotReady   control-plane   102s   v1.35.3

添加 node 节点到本集群：

bash 复制代码

[root@node1 ~]# kubeadm join 172.25.254.100:6443 --token jl4ztx.cax3iysvu7onsh5s --discovery-token-ca-cert-hash sha256:6b5950ef2cdba85d6dfdb564ee90d4187fa3d341767dc9852cbdd5c9dee4f927 --cri-socket=unix:///var/run/cri-dockerd.sock

测试：

bash 复制代码

[root@master ~]# kubectl get nodes # 可以看到集群中主机但是因为网络插件问题状态是NotReady
NAME     STATUS     ROLES           AGE     VERSION
master   NotReady   control-plane   5m16s   v1.35.3
node1    NotReady   <none>          66s     v1.35.3
node2    NotReady   <none>          58s     v1.35.3

5. 安装网络插件

bash 复制代码

[root@master ~]# ls
anaconda-ks.cfg  cri-dockerd-0.3.14-3.el8.x86_64.rpm  flannel-0.28.1.tar  libcgroup-0.41-19.el8.x86_64.rpm  kube-flannel.yml

[root@master ~]# docker load -i flannel-0.28.1.tar

[root@master ~]# docker tag ghcr.io/flannel-io/flannel-cni-plugin:v1.9.0-flannel1 reg.timinglee.org/flannel-io/flannel-cni-plugin:v1.9.0-flannel1
[root@master ~]# docker push reg.timinglee.org/flannel-io/flannel-cni-plugin:v1.9.0-flannel1
The push refers to repository [reg.timinglee.org/flannel-io/flannel-cni-plugin]
2c8aa52d4746: Pushed
5aa68bbbc67e: Pushed
v1.9.0-flannel1: digest: sha256:b3d30c221113b30fea3e8a7fccb145e929b097d0319b9eeb6b5a591b10b5c671 size: 739

[root@master ~]# docker tag ghcr.io/flannel-io/flannel:v0.28.1 reg.timinglee.org/flannel-io/flannel:v0.28.1
[root@master ~]# docker push reg.timinglee.org/flannel-io/flannel:v0.28.1
The push refers to repository [reg.timinglee.org/flannel-io/flannel]
5668da16a30b: Pushed
5f70bf18a086: Pushed
00012e17b6cc: Pushed
9738bb9596cf: Pushed
b6233bc105d7: Pushed
03767449b95b: Pushed
9a7d8cf9ff51: Pushed
13a60c10faeb: Pushed
70dc5e033175: Pushed
256f393e029f: Pushed
v0.28.1: digest: sha256:e671adbc267460164555159210066d3304a43e3b5dd85cc0b5b6ad62e83aab52 size: 2414

[root@master ~]# vim kube-flannel.yml
image: flannel-io/flannel:v0.28.1
image: flannel-io/flannel-cni-plugin:v1.9.0-flannel1
image: flannel-io/flannel:v0.28.1

[root@master ~]# kubectl apply -f kube-flannel.yml
namespace/kube-flannel created
serviceaccount/flannel created
clusterrole.rbac.authorization.k8s.io/flannel created
clusterrolebinding.rbac.authorization.k8s.io/flannel created
configmap/kube-flannel-cfg created
daemonset.apps/kube-flannel-ds created

测试：

bash 复制代码

[root@master ~]# kubectl get nodes
NAME     STATUS   ROLES           AGE    VERSION
master   Ready    control-plane   13m    v1.35.3
node1    Ready    <none>          9m44s  v1.35.3
node2    Ready    <none>          9m36s  v1.35.3

01| 裸机部署 K8S：从零搭建生产可用集群

一、Kubernetes 简介及部署方法

1 应用部署方式演变

2 容器编排应用

3 Kubernetes 简介

4 K8S 的设计架构

1.4.1 K8S 各个组件用途

1.4.2 K8S 各组件之间的调用关系

1.4.3 K8S 的 常用名词概念

1.4.4 k8S 的分层架构

二、K8S 集群环境搭建

2.1 k8s 中容器的管理方式

2.2 k8s 集群部署

2.2.1 k8s 环境部署说明

2.2.2 集群环境初始化

2.2.2.1. 所有禁用 swap 和本地解析

2.2.2.2. 所有安装 docker

2.2.2.3. 所有节点设定 docker 的资源管理模式为 systemd

2.2.2.4. 所有节点复制 harbor 仓库中的证书并启动 docker

2.2.2.5 安装 K8S 部署工具

2.2.2.6 设置 kubectl 命令补齐功能

2.2.2.7 在所有节点安装 cri-docker

2.2.2.8 在 master 节点拉取 K8S 所需镜像

2.2.2.9 集群初始化

2.2.2.10 安装 flannel 网络插件

2.2.2.11 节点扩容

一、系统环境设定

1. 加载模块 (所有节点)

2. 调整内核功能参数 (所有节点)

3. 禁用 swap (所有节点)

4. 部署软件仓库 (所有节点)

5. 安装 kubernetes 所需软件

master 节点

work 节点

实验实操集合

一、构建 harbor 镜像仓库

1. 安装 docker

2. 生成 key

3. 编辑 harbor 配置文件

4. 启动并验证

二、构建部署 kubernetes 所需主机

1. 所有主机配置

三、kubernetes 的部署

1. 安装 cri-dockerd (所有主机中安装)

2. 安装构建 kubernetes 集群所需软件

3. 下载 kubernetes 集群所需镜像

4. 在 master 中初始化 kubernetes 集群

5. 安装网络插件

1.4.3 K8S 的常用名词概念
