工况适配:光电 / 磁电 / 电感编码器选型攻略

一、什么是编码器?本质不是"计数"

很多工程师顺手打开编码器规格书,第一眼只看分辨率------1024线,还是4096线?好像数目越大越好。但这其实把编码器的本质看窄了。编码器的底层是一套物理测量原理:它把旋转运动转化成电信号,但那层"转化"究竟靠光、靠磁,还是靠电磁感应,直接决定了它在真实车间里是稳如泰山,还是一碰就栽。

所以选编码器,其实是在选物理原理。目前工业自动化中用得最广的三种原理,分别是光电、磁电、电感式,它们像三种性格迥异的工程师,各有主场。

不同 测量 原理,决定了:

  • 精度极限
  • 抗干扰能力
  • 成本
  • 适用场景

二、光电编码器:工业精密度的标杆

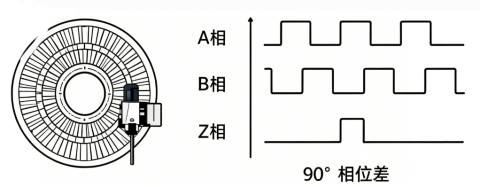

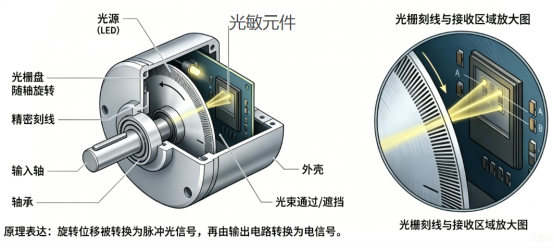

光电编码器是伺服驱动里最常见的。它的核心结构很像一台微缩的精密光学仪器:一片刻有细密刻线的码盘,两侧跨着LED光源和光敏接收器。轴一转,光线被码盘不断切割、通过狭缝,形成明暗变化的脉冲信号。

这种数"刻线"的方式,能得到很高的分辨率,每圈几十万脉冲,角度精度可以达到角秒级。所以,在对位置精度要求极高的数控机床、半导体设备里,光电编码器长期是标配。

但它的死穴也写在原理里------"怕脏、怕震、怕水雾"。码盘上落一点油污或冷凝水,光路就可能误判;强烈的冲击振动会导致玻璃码盘崩裂。只要你看到现场有粉尘、溅液,纯粹的光电方案可能就不适合了。

三、 磁编码器:抗造之王,车间里的多面手

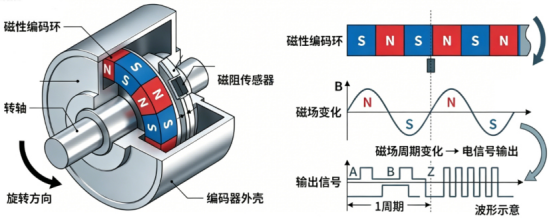

磁编码器的构造直白得多:转轴上装一颗多极磁环,旁边固定磁阻传感器。转起来,磁场极性周期变化,传感器直接输出编码值。没有脆弱的光栅,也没有精密光学对准。

因此它天生极度耐振动、不怕油污和灰尘,甚至泡在水里也能工作。在叉车升降高度监控、AGV行走里程和转向角度测量、塔吊大臂回转定位这些场景里,磁编码器就是"吃苦耐劳"的代名词。深圳欧艾迪科技在给工程机械和物流设备做配套时,磁电编码器的出货量一直很大,靠的就是这股抗造劲。

四、电感式编码器:新一代工业方案的折中智慧

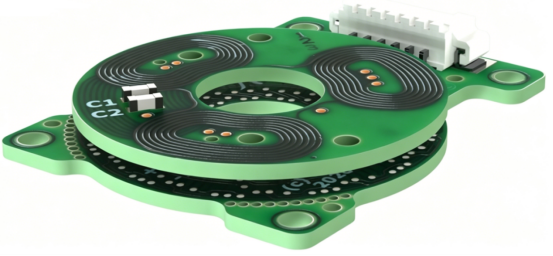

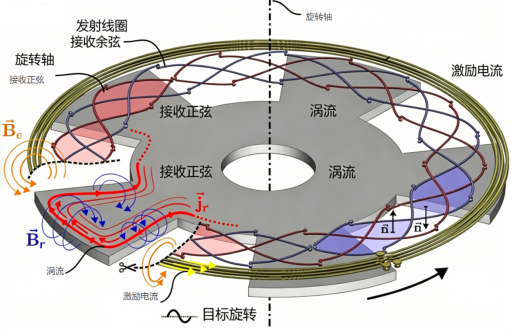

电感编码器听起来生僻,其实原理像一个小型"金属探测线圈"。定子上布有励磁线圈和接收线圈,转子上是特定形状的金属薄片。高频交流电通过励磁线圈产生交变磁场,转子金属片扫过接收线圈时,感应出位置相关的电压变化。

这套方案把光电的高精度和磁电的强环境耐受粘合到了一起。因为没有精密码盘,它不怕粉尘、盐雾、剧烈振动。精度上,它能干到与中高端光电编码器比肩,用在协作机器人关节、医疗设备定位、高端伺服控制这些同时追求精度和可靠性的场景里,优势非常明显。

唯一的门槛是制造工艺复杂,成本相对较高,目前主要用于对综合性能要求严苛的场合。

五、原理对决:一张表看清选型逻辑

|--------|-----------|------------|----------|-------------------|
| 原理 | 精度上限 | 抗污染抗振动 | 成本区间 | 典型主场 |
| 光电编码器 | 极高(角秒级) | 差 | 中等到高 | 数控机床、半导体、洁净伺服 |
| 磁电编码器 | 中等(数角分) | 极强 | 低到中等 | 叉车、AGV、塔吊、户外机械 |
| 电感编码器 | 高(接近光电高端) | 强 | 较高 | 机器人关节、医疗仪器、严苛工业伺服 |

六、为什么高端伺服不再死守光电?

十年前,提到高端伺服,几乎必配光电编码器。但这几年,电感式编码器渗透得很快。原因不是光路精度不够,而是现场太真实了------一台注塑机旁的高温油雾,或者冲压车间的床身振动,会让光电方案频繁掉信号,造成伺服抖动甚至飞车。

而电感编码器在这种环境下依然输出干净稳定的位置数据,系统不必额外加防护罩,综合成本反而更低。这就是为什么"环境耐受"成了与精度并重的核心指标。

七、 编码器选型的核心看应用场景

选编码器,先看物理原理,再看分辨率数字。否则在你车间里,一个 16 位的昂贵光电编码器可能败给一个只有 14 位的磁编码器------当第一条油污痕出现在码盘上的时候。

欧艾迪科技在工业自动化配套中发现,越来越多的客户在选型时,会直接描述工况(有没有水雾、有多大撞击)而不是只问线数。这种从原理出发的选型思维,才是把设备真正用稳的起点。

八、 思考实践题

假如你要为一台在铸锻车间行走的AGV开发轮轴编码方案------地面有氧化皮粉尘,行走中轮轴持续中等冲击振动,要求角度反馈达到 ±0.5°。你会倾向于光电、磁电还是电感编码器?
