短文标题：推挽输出：上管推、下管拉，驱动强但不"合群"

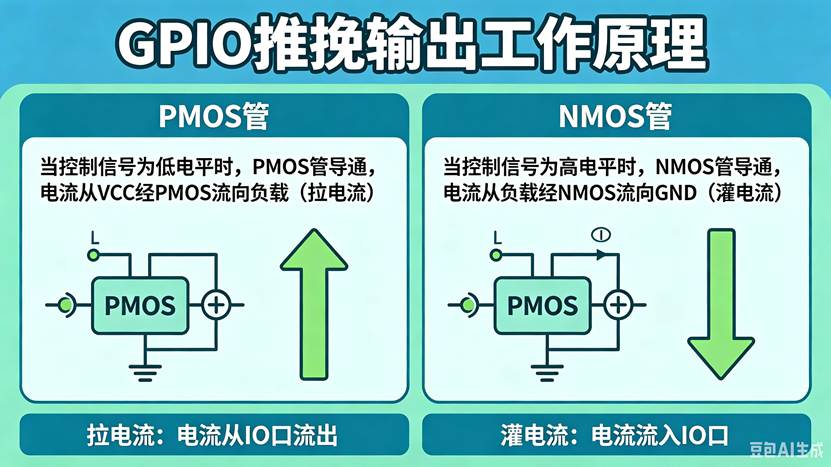

你有没有想过一个问题：GPIO直接点亮LED，靠的是哪种输出模式？**推挽输出。**它内部有两个MOS管：
- 上面的PMOS管接VCC（推）
- 下面的NMOS管接地（拉）
输出高电平时，上管导通，下管关断 → 电流从VCC流出，这叫做拉电流 。输出低电平时，上管关断，下管导通 → 电流从引脚流入地，这叫做灌电流。

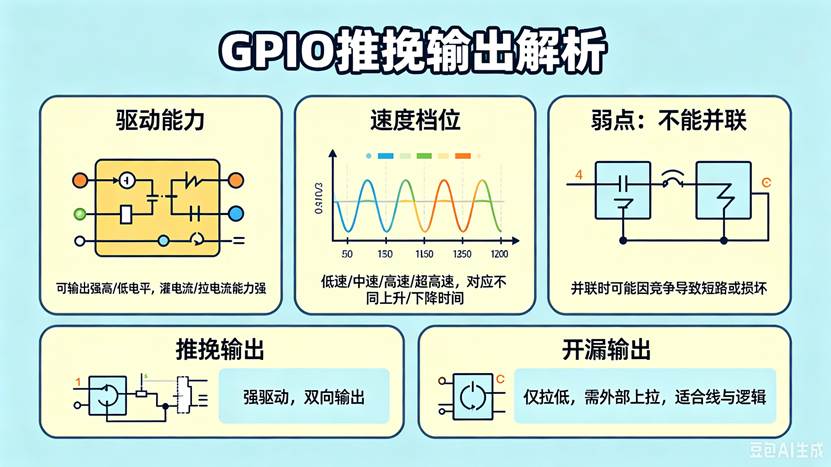

"推挽"这个名字，就来自"推"（高电平）和"挽"（低电平）两个动作。推挽的驱动能力 ARM32的GPIO在推挽模式下，单个引脚最大输出电流可达**±25mA**（拉和灌都能到25mA，但总电流受芯片散热和VDD/VSS引脚数量的限制）。
这意味着可以直接点亮LED（串个几百欧电阻），甚至驱动小功率MOS管。推挽还支持2MHz、10MHz、50MHz三档速度可选，是高速信号输出（如SPI时钟、PWM）的首选模式。推挽的"弱点"：不适合并联，两个推挽输出引脚直接连在一起：
- 一个输出高（3.3V），一个输出低（0V）
- 3.3V和0V短接 → 巨大电流 → 烧引脚
这就是推挽"不合群"的地方。因此，I2C总线不能使用推挽模式------它需要多个设备的输出接在同一条线上，必须用开漏输出 。推挽 vs 开漏

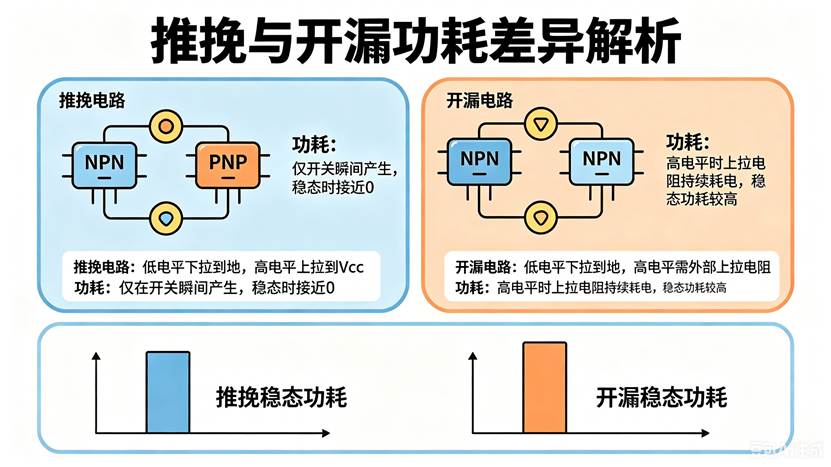

从功耗角度，推挽输出在电平切换瞬间（死区）上下管可能同时微导通，产生贯穿电流；开漏输出没有上管，不存在贯穿电流，低功耗场景更友好。典型应用
- 点灯：推挽直接驱动LED
- PWM调光：推挽输出高速翻转
- SPI总线：SCK和MOSI必须用推挽
- 驱动74HC595：推挽提供陡峭边沿
这个故事的启示， 推挽驱动能力强，适合"一对一"控制。但多个推挽不能直接连在一起------会打架。选对模式，用对场景，才能发挥GPIO的最大效能。写在最后， 点亮LED只是第一步。理解"上管推、下管拉"，才知道什么时候用推挽，什么时候换开漏。选对了，少走弯路；选错了，查半天。
（本文灵感源于于振南《新概念ARM32单片机》教程第3.3节"GPIO输出模式之推挽输出"，感谢作者把推挽输出的原理讲得如此清晰。）
