嵌入式MCU的中断系统工作流程及其原理

---

---

哈哈，这个问题非常经典，也是很多嵌入式新手和老鸟都很关心的坑。我们就用 STM32F103C8T6 来讲，顺便解释底层原理。咱一步步分析。

---

1️⃣ 场景设定

• 定时器：10ms 自动重装载（ARR），也就是每 10ms 触发一次中断。
• ISR 内容：里面做了大量操作 + 延时，总共耗时 1.3 秒（1300ms）。
• CPU：STM32F103C8T6 是 Cortex-M3，单核，单线程，没有操作系统。

---

2️⃣ STM32 中断基本规则

• Cortex-M3 内核 中断嵌套是允许的，但有条件：

  • 默认 同优先级中断不嵌套。
  • 高优先级中断可以打断低优先级中断。

• 同一个定时器的中断默认同优先级，也就是：

  • 如果前一次中断还在执行，下一次中断触发时不会立即执行 ISR。
  • 内核会把"中断挂起"状态标记为 pending。
  • ISR 执行完之后，CPU 才会去处理 pending 的中断。

---

3️⃣ 你这个例子会发生什么

情况：

1. 第一次中断触发：

   • ISR 开始执行，执行了 1.3 秒。

2. 10ms 后，定时器再次到期：

   • 中断挂起标志被设置（pending）。
   • ISR 还没结束，所以这次中断不会立即打断 ISR。

3. ISR 执行完 1.3 秒后：

   • CPU 会检测到 pending 标志。
   • ISR 会立即被再次执行一次。

4. 期间定时器继续计数：

   • 如果 10ms 又触发，pending 标志再次置位。
   • ISR 结束后又会再次执行。

⚠️ 结果：ISR 永远跑不完"实时"，定时器节奏完全失效。

---

4️⃣ 实际影响总结

影响	解释
定时器无法保持准确周期	ISR 太长导致定时事件被积压，每次执行完 ISR 才处理下一次，周期不再是 10ms，而是 1.3s+积压次数
系统响应变慢	CPU 被 ISR 占满，其他任务几乎无机会执行（特别是没有 RTOS）
堆积中断 pending	如果 ISR 内部又有延时，可能造成更严重的"卡死"
可能触发 watchdog 重置	MCU 的看门狗可能认为系统"死循环"

---

5️⃣ 解决方案建议

1. 不要在定时器 ISR 里做耗时操作

   • ISR 里只做 标记、采样、清计数器等轻量操作。
   • 把重任务放在主循环或者 RTOS 任务里执行。

   volatile uint8_t flag = 0;

   void TIMx_IRQHandler(void) {
       if (TIM_GetITStatus(TIMx, TIM_IT_Update) != RESET) {
           TIM_ClearITPendingBit(TIMx, TIM_IT_Update);
           flag = 1; // 只设置标志
       }
   }

   int main(void) {
       while (1) {
           if (flag) {
               flag = 0;
               heavy_processing(); // 耗时操作放主循环
           }
       }
   }

2. 缩短 ISR 执行时间

   • ISR 内不要调用 delay()，不要打印日志。
   • 只处理必要硬件操作。

3. 使用 RTOS 任务代替

   • 定时器 ISR 发信号/设置标志。
   • 重任务在低优先级任务中执行。
   • 保证高优先级 ISR 快速退出，防止打断积压。

---

💡 总结一句话：

在 STM32 上，如果 ISR 执行时间远超定时周期，定时器中断会积压，系统节奏彻底失效，而且可能让 MCU 看起来"卡死"。

---

我可以帮你画一张 "ISR 太长导致中断积压的时间轴图" ，用 STM32 的例子标注 pending 状态，非常直观。

你想要我画吗？

---

---

---

好啊，这个概念在 Cortex-M 系列 MCU 上很关键，也和你之前提的"ISR 太长"问题直接相关。咱用 STM32F103C8T6（Cortex-M3） 来讲。

---

1️⃣ 中断嵌套（Nested Interrupt）是什么？

中断嵌套就是：

当一个中断正在执行时，如果另一个中断发生，并且优先级比当前中断高，CPU 可以"打断"当前中断去处理新的高优先级中断，处理完再回来继续执行原来的中断。

简单比喻：

• 你正在厨房煮饭（中断A正在执行）
• 电话响了（中断B发生）
• 如果电话比饭重要（中断B优先级更高），你先接电话，接完再回来继续煮饭

---

2️⃣ Cortex-M3 的中断嵌套机制

STM32F103C8T6 是 Cortex-M3 ，它有一个叫 NVIC（Nested Vectored Interrupt Controller） 的中断控制器。

NVIC 特性：

• 支持 优先级分组：可以配置 preemption 优先级和子优先级

• 当 ISR 执行时：

  • 如果新中断 优先级高 → ISR 被"打断"，执行高优先级 ISR
  • 如果新中断 优先级低或相同 → 挂起，等当前 ISR 结束再处理

默认行为：

• 同一个定时器的中断默认同优先级
• 所以 ISR 执行时，下一次中断不会立即打断，必须等 ISR 结束

---

3️⃣ 实例说明

假设：

• TIM2 中断优先级 = 2
• USART1 中断优先级 = 1 （更高）

时间轴：

t=0ms: TIM2 中断触发 → ISR_TIM2 开始
t=1ms: USART1 接收到数据 → ISR_USART1 打断 ISR_TIM2
t=1.5ms: ISR_USART1 执行完 → 返回 ISR_TIM2
t=... 继续执行 ISR_TIM2

⚠️ 如果 TIM2 和 USART1 同优先级：

t=0ms: TIM2 ISR开始
t=10ms: TIM2 再次触发 → 设 pending
t=1300ms: ISR_TIM2 结束 → CPU 检查 pending → 再执行 ISR_TIM2

✅ 这个就是你前面说的"ISR太长导致中断积压"的典型场景

---

4️⃣ 为什么要中断嵌套？

• 高优先级任务快速响应：

  • 例如：电机过流保护、紧急停止信号必须立刻处理

• 实时性保证：

  • 允许关键中断不被低优先级中断拖慢

---

5️⃣ 注意事项

1. 嵌套会增加 栈使用：

   • 每个 ISR 都会把寄存器压入栈
   • 嵌套太深 → 可能造成 栈溢出

2. ISR 仍要尽量短：

   • 即使支持嵌套，也不意味着可以在 ISR 内做"1.3秒处理"

3. 优先级分组设置：

   • Cortex-M3 可以划分 preemption 优先级和子优先级
   • 决定哪些中断可以打断哪些

---

💡 小总结：

• 中断嵌套 = 高优先级 ISR 可以打断低优先级 ISR
• 同优先级 ISR 不会打断自己 → 累积 pending
• ISR 太长 → 定时器节奏彻底失效 → 可能让系统"卡死"

---

如果你愿意，我可以帮你画一张 Cortex-M3 中断嵌套示意图，直观地看到 pending、打断、返回的过程，非常容易理解。

你想让我画吗？

---

---

---

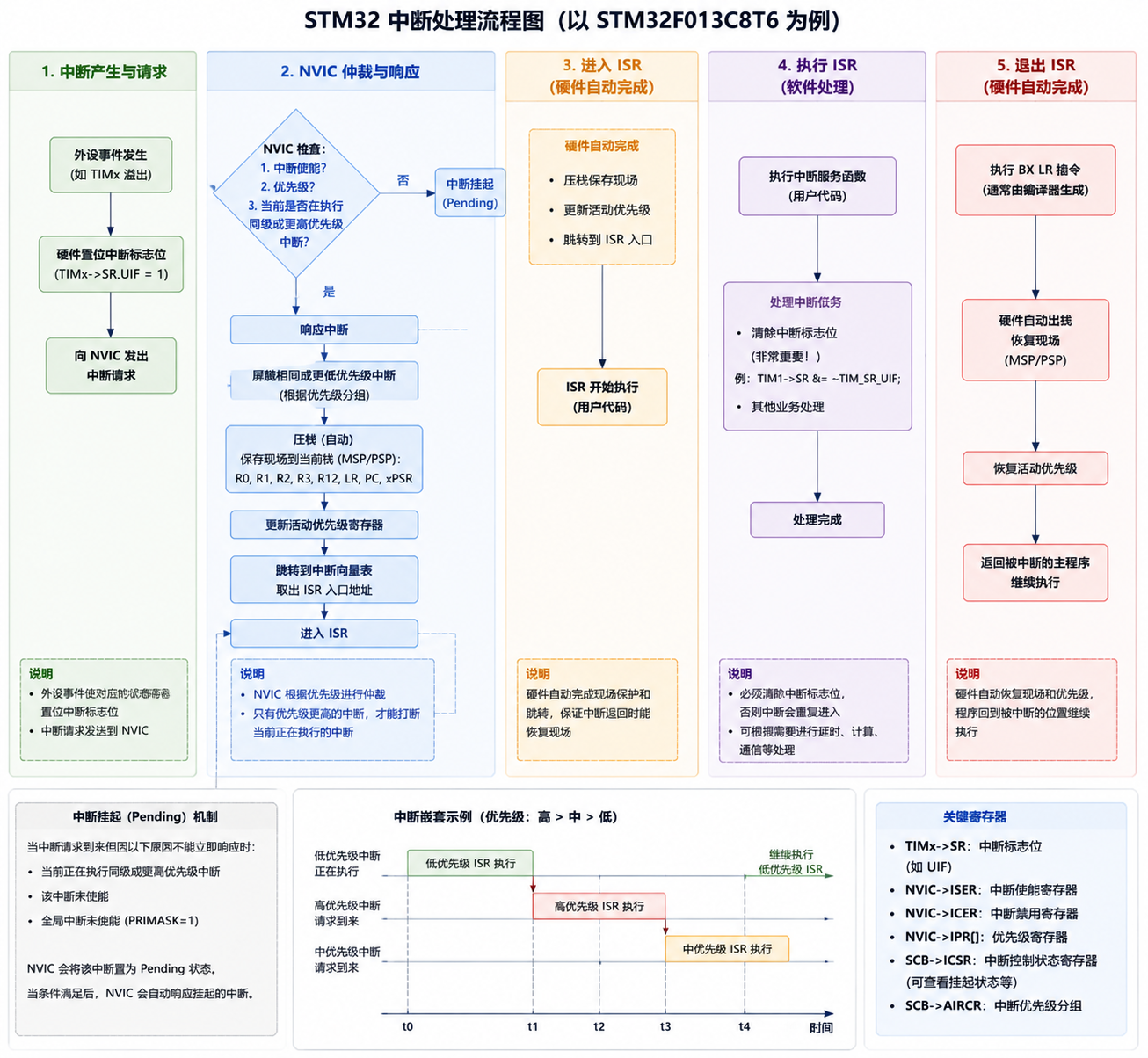

好，这个问题非常关键，你问的正是 STM32/Cortex-M 系列 MCU 中断底层执行流程 的核心，理解了这些，ISR 太长、嵌套、挂起这些问题就都能看明白了。咱用 STM32F103C8T6（Cortex-M3） 来讲。

---

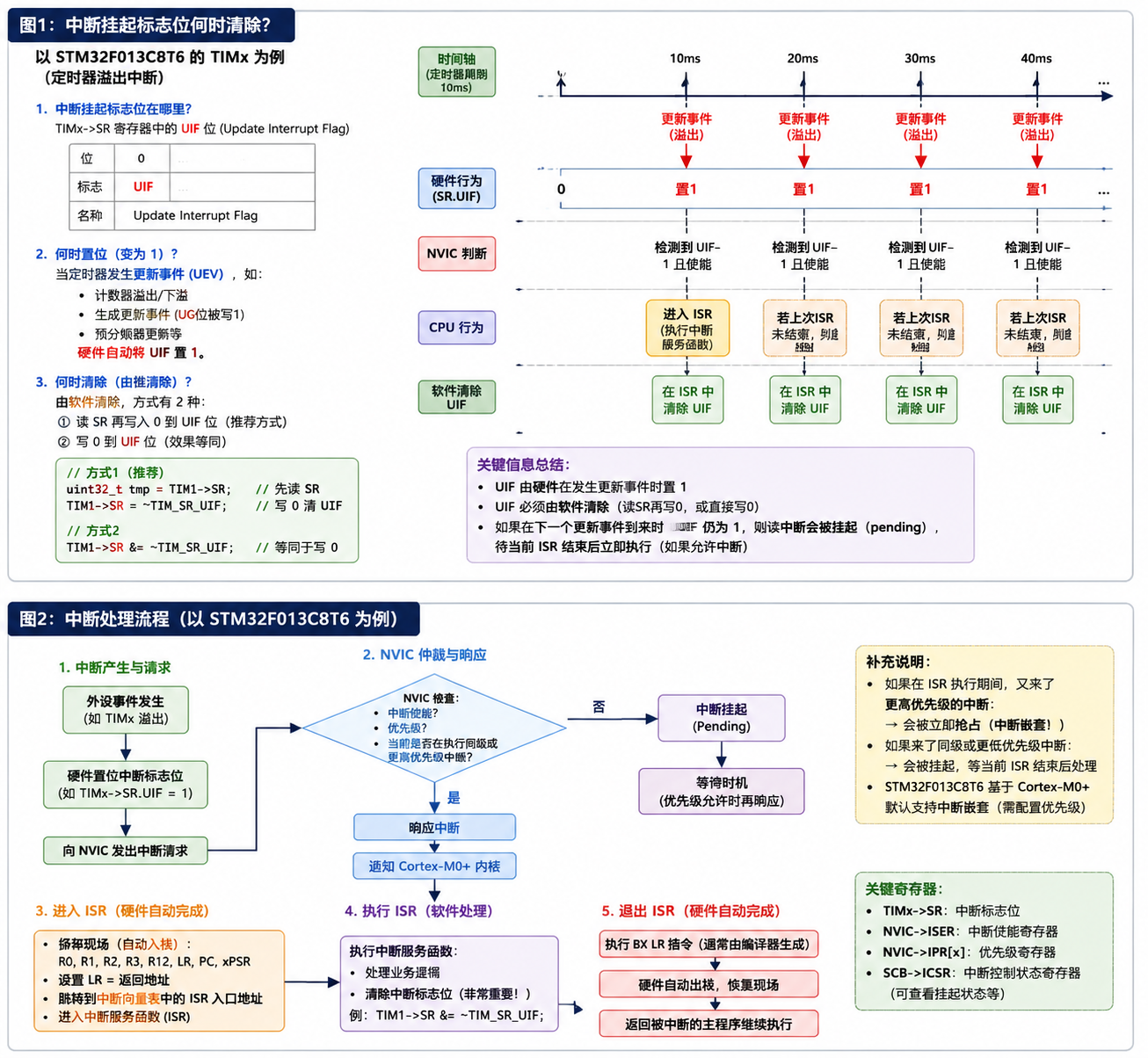

1️⃣ 中断挂起（Pending）标志位什么时候清除？

每个中断在 NVIC 和 外设寄存器里都有一个挂起标志（Pending Bit），它的作用是记录"这个中断已经触发了，但还没被处理"。

清除时机：

1. 手动清除（软件清除）

   • 大多数 STM32 外设都有中断挂起清除寄存器（例如 TIMx->SR 的 UIF 位）。
   • ISR 内通常第一步就是清除这个标志，否则同一次中断会被"反复触发"。

   void TIM2_IRQHandler(void) {
       if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {
           TIM_ClearITPendingBit(TIM2, TIM_IT_Update); // 清除挂起标志
           // 用户处理代码
       }
   }

2. 自动清除

   • 某些外设中断，例如 STM32F1 的 EXTI（外部中断），某些配置下可以硬件自动清除。
   • 大多数情况下还是 软件清除更安全。

⚠️ 如果不清除挂起位：

• ISR 执行完后 NVIC 会发现挂起位仍然置位 → ISR 会立即再次执行 → 造成"无限循环"中断

---

2️⃣ Cortex-M3 中断处理流程（简化版）

假设外设 TIM2 触发中断：

1️⃣ 中断触发
   - 外设产生中断请求
   - 对应的 NVIC Pending 位被置 1

2️⃣ NVIC 响应中断
   - CPU 检查中断优先级
   - 如果当前没有更高优先级的 ISR 在执行 → 准备进入 ISR

3️⃣ ISR 入口（硬件自动操作）
   - 自动保存寄存器 r0-r3, r12, lr, pc, xPSR 到栈
   - PC 跳转到 ISR 入口地址

4️⃣ ISR 执行（软件操作）
   - 用户代码开始执行
   - **第一步通常清除中断挂起标志**
   - 执行实际业务逻辑（采样、标志置位、发送数据等）

5️⃣ ISR 退出（硬件自动操作）
   - 执行 `BX LR` 返回
   - Cortex-M3 自动弹出栈上的寄存器
   - 如果有 pending 中断且优先级合适 → CPU 自动跳转去处理

6️⃣ 返回主程序或下一个中断

---

3️⃣ 图示化理解

时间轴 (ms)
|---------------------------|
t=0    TIM2中断触发  → pending=1
t=0.1  CPU进入ISR
t=0.1~0.2 ISR执行   → 清除挂起标志
t=0.2  ISR结束      → 栈恢复，pending=0
t=0.25  有其他中断触发

注意点：

• 挂起标志位必须清除，否则 ISR 会重复执行
• NVIC 会根据优先级决定是否立即打断当前 ISR
• 嵌套中断会增加栈使用，深度太深可能溢出

---

💡 总结一句话：

中断挂起标志位在 ISR 执行期间由软件（通常第一步）清除，清除后 ISR 才能顺利退出；CPU 执行中断时，硬件自动保存现场，处理完 ISR 再恢复现场，检查是否有 pending 中断并决定是否立即进入下一次中断。

---

我可以帮你画一张 STM32F1 中断执行+挂起标志清除的流程图，能直观看到 pending、NVIC、ISR 执行顺序，非常容易理解。

你想让我画吗？
