STM32单片机学习(15) —— PC串口通信实验

文章目录

• OLED实验
• • OLED
  • 简介
  • 两种常见的OLED显示屏
  • 针脚接线
  • OLED屏幕显示字符数量
  • LED显示数据实验
  • 使用OLED模块驱动代码
• PC串口通信实验
• • 实验一：完成基于串口通信的单片机发送数据到PC端
  • • 分析问题
    • 代码实现
    • • [初始化GPIOA 和 USART1](#初始化GPIOA 和 USART1)
      • 发送功能实现
  • 实验二：完成基于串口通信的单片机接收PC端发送的数据:
  • • 分析问题（上面分析过的不再分析）:
    • 代码实现
    • • 返回字符串思路分析
      • 完整的代码展示
      • 优化

在开始串口实验之前我们需要先了解一些OLED，因为在我们这个实验中会用到，并不复杂，简单了解怎么操作就可以，有了OLED可以让我们更直观的观察通信过程。

OLED实验

OLED

简介

OLED屏幕（Organic Light-Emitting Diode，有机发光二极管）是一种基于有机材料的自发光显示技术。

相比于传统的LCD（Liquid Crystal Display，液晶显示屏），OLED屏幕的每个像素都可以独立发光，因此不需要背光模块。

OLED显示器具有以下优点：

1. 自发光，显示效果好。
2. 响应速度快，适合动态显示。
3. 视角广，色彩鲜艳。
4. 轻薄柔性，设计灵活。
5. 低功耗：尤其是显示黑色或深色内容时，OLED屏幕的功耗比较低。

当然OLED显示屏也有一些缺点，比如：

1. 成本较高。
2. 寿命相对较短。
3. 容易烧屏（长时间显示静态图像会导致像素老化）。

基于上述特点，OLED显示屏广泛应用于消费电子、工业设备和嵌入式系统等领域。

在STM32等单片机开发中，OLED屏幕常用于显示调试信息、传感器数据或用户界面，是常用的扩展外设。

两种常见的OLED显示屏

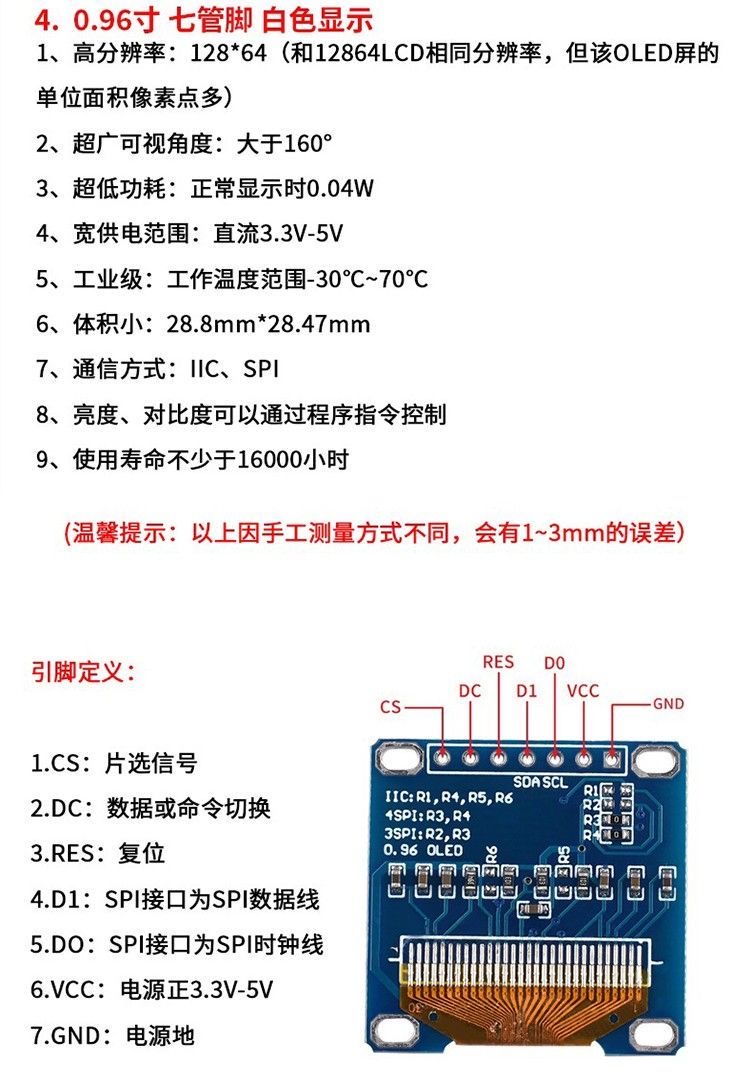

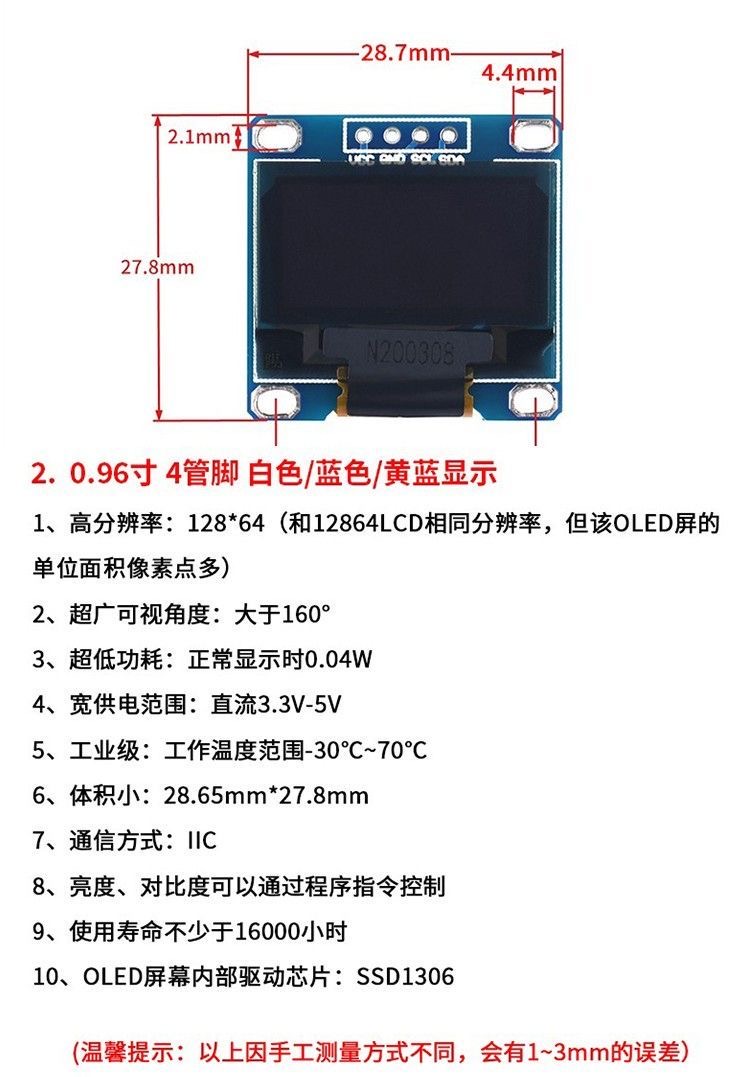

在单片机领域，我们常使用的OLED屏幕主要有两种：四针脚版本、七针脚版本。如下所示：

四针脚版本一般都使用I2C作为通信协议，而七针脚版本往往额外支持SPI通信协议，除此之外它们的显示像素的颜色也有差别，比如可以显示白色、黄色、蓝色等。

屏幕的分辨率都比较小，只有128* 64，这对手机等复杂的电子设备来说显然是不够的，但对于我们使用单片机则是完全够用的。

我们的工具盒中使用的OLED显示屏是：0.96寸、四针脚、白色像素显示、供电电源为3.3V/5V。

针脚接线

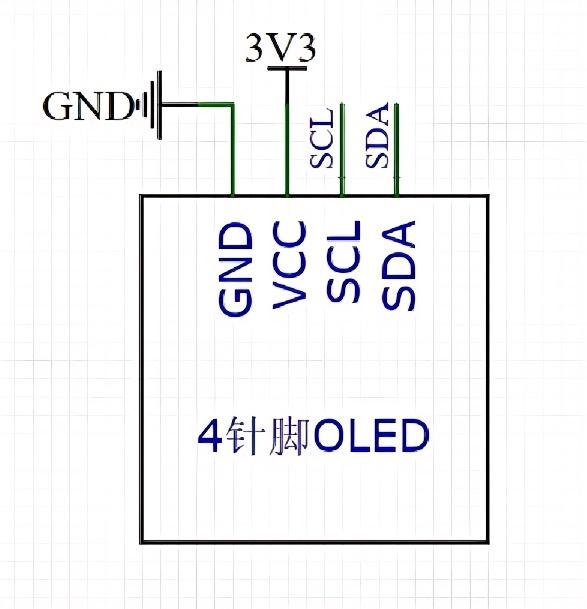

我们使用的OLED显示屏，一种有四个针脚，如下图所示：

其中GND和VCC针脚就分别接地、以及接上3.3V供电。而SCL和SDA两个引脚是用于和单片机进行I2C通信的两个引脚，其中：

1. SCL（Serial Clock Line）：串行时钟线，用于同步时钟信号。
2. SDA（Serial Data Line）：串行数据线，用于传输实际的数据。

它们的具体作用，待到后续课程讲解I2C通信时，我们再详谈。一般情况下，这两个针脚就需要接入到单片机的I2C通信协议引脚上，但在我给大家的工具函数中，直接使用了GPIO口模拟了I2C协议，所以这两个针脚接到任意GPIO口都是可以的。这句话你可能也不太看得懂，没有关系，后面我们讲完I2C通信，就很容易理解了。下面我们主要关注OLED屏幕的使用，它的原理我们后面都会详细讲解。

OLED屏幕显示字符数量

OLED的分辨率是128*64，即屏幕有 128 列像素和 64 行像素，表示一共有8192个像素点。

而通常使用8列像素，16行像素来表示常见的一个英文字符（比如英文字母、数字等），即一个英文字符需要128个像素点来表示。

这样的话：整个OLED屏幕就可以显示4（64/ 16）行，16（128/8）列，总共64（8192/128）个常见英文字符。

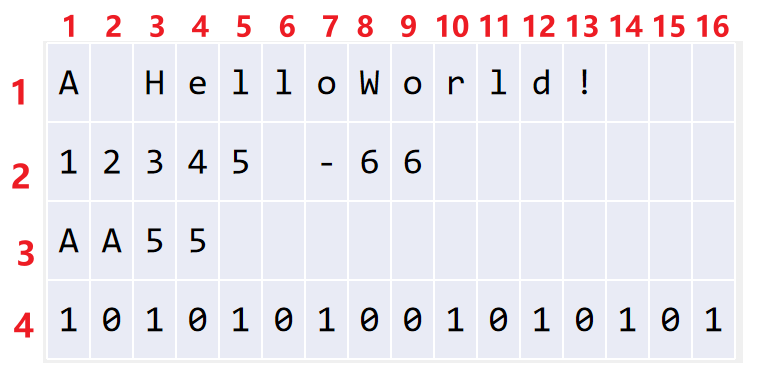

可以参考下面的两张图来理解OLED显示字符的格式：

当然OLED还可以显示中文，甚至也可以各种简单的图案，但对我们本文不涉及，具体就是对像素点的操作用文字取模软件生成点阵，然后输出。

LED显示数据实验

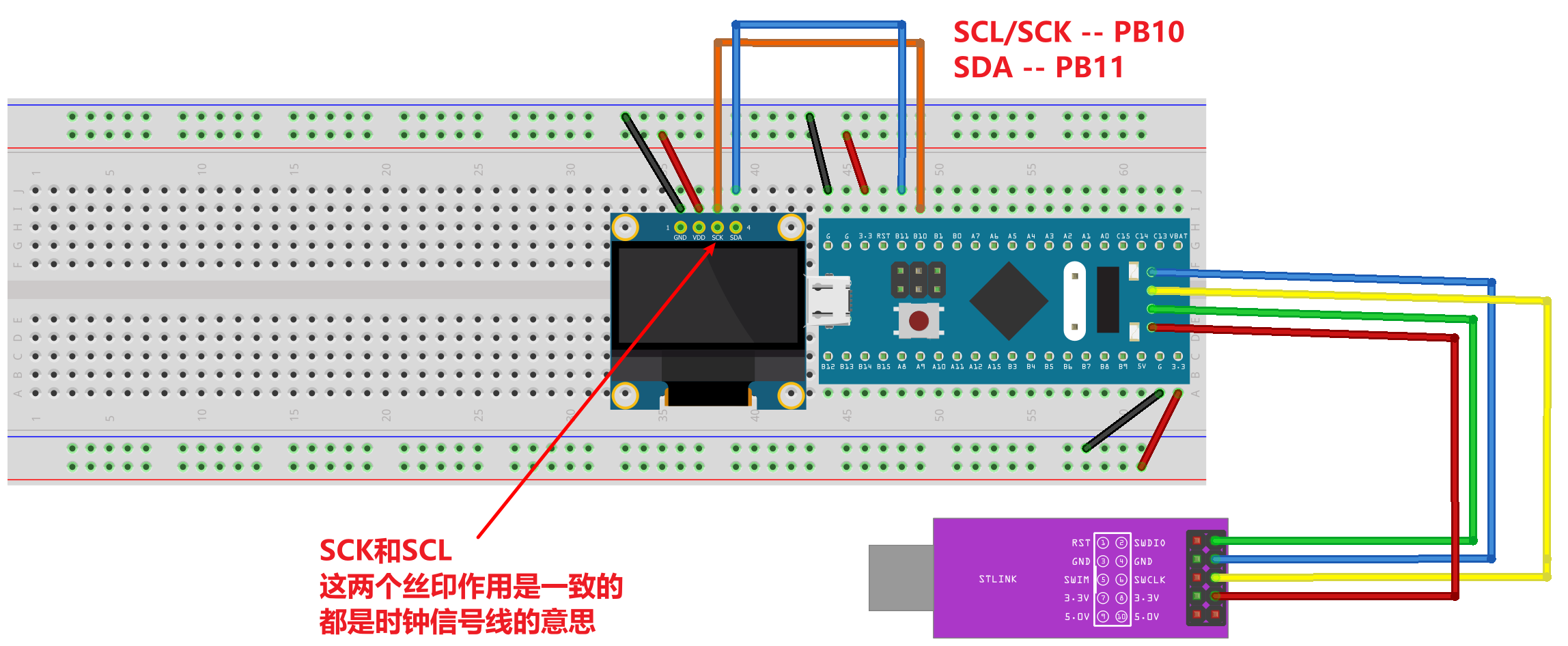

首先需要将OLED硬件设备插入到面包板上，并且各个针脚也必须正确的接入。其接线电路图如下所示：

由于配件盒当中的导线没有长度恰好适配的，所以我们可以拿出两根最短的跳线，来连接SCL/SDA引脚和单片机。

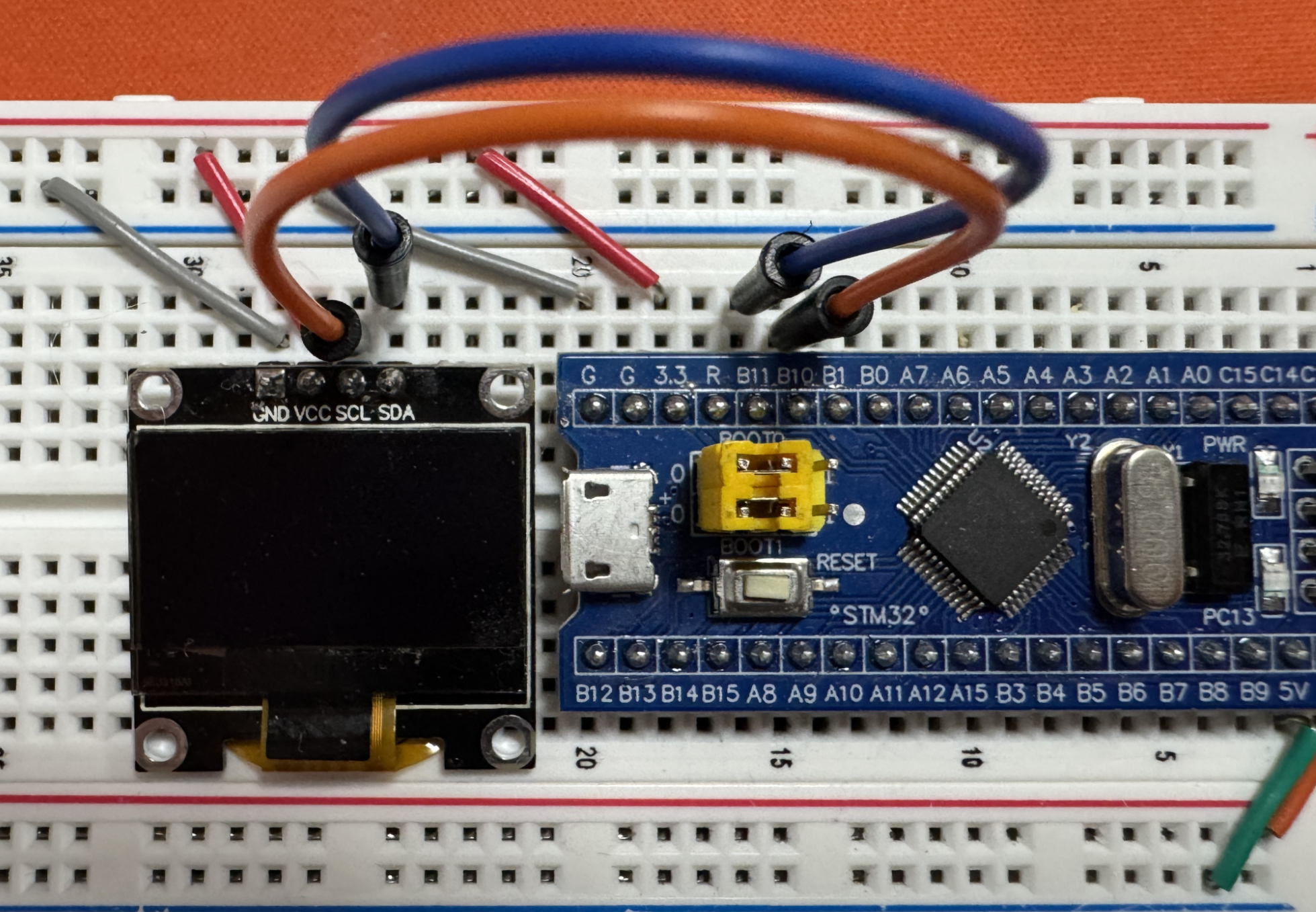

实物接线图大家可以参考一下（颜色无所谓，找两个最短的跳线就行）：

引脚插孔不要接错了，可以把板子翻过来仔细看看。

在进行STM32实验时，引脚接错了，是常见的导致实验失败的原因，大家一定要细心一点。

使用OLED模块驱动代码

接线完成后，你可以在链接: https://pan.baidu.com/s/1mVThv6JQw1I8C54aNZdAUw?pwd=njc4 提取码: njc4**" 软件环境 -- 函数模块 -- OLED驱动模块"**中找到头文件和源文件。

然后新建一个工程，将其中的源文件和头文件都复制到工程的Tools目录下，并且将这些文件都添加到Keil5的"Group--Tools"中。这些操作前面都讲过了，这里就不再赘述了。

这段代码的详细原理大家都可以不了解，仅需要了解一部分代码。在文件"OLED.c"源文件的开头，有这样一段代码：

/*
    引脚配置宏，若改变了SCL和SDA接入引脚需要修改
    当前SCL针脚接入PB10引脚
    当前SDA针脚接入PB11引脚
    建议按照文档中的接线图接线, 这样就无需修改这里！
*/
#define OLED_SCL_GPIO_PORT      GPIOB
#define OLED_SCL_GPIO_PIN       GPIO_Pin_10
#define OLED_SDA_GPIO_PORT      GPIOB
#define OLED_SDA_GPIO_PIN       GPIO_Pin_11

这段代码通过宏定义的方式，配置了显示屏的SCL/SDA引脚和单片机的某两个引脚连接。

建议按照文档中的接线图接线，这样就无需修改这里！

如果你确实不想使用PB10/PB11这两个引脚，就可以修改这段代码，但一般没有这个必要。

然后你就可以直接在main.c中写以下测试代码：

#include "stm32f10x.h"
#include "OLED.h"
#include "Delay.h"

int main(void) {
    // 初始化OLED
    OLED_Init();
    OLED_ShowChar(1, 1, 'X');
    OLED_ShowString(1, 3, "hello world!");
    OLED_ShowUnsignedNum(2, 1, 6666, 4);
    OLED_ShowSignedNum(2, 6, 1234, 4);
    OLED_ShowSignedNum(2, 12, -1234, 4);
    OLED_ShowHexNum(3, 1, 0xFC12, 4);
    OLED_ShowDouble(3, 8, 3.14159, 1, 5);
    OLED_ShowBinNum(4, 1, 1234, 16);

    // 延时3s后执行清屏
    Delay_S(3);

    OLED_Clear();
    while (1) {

    }
}

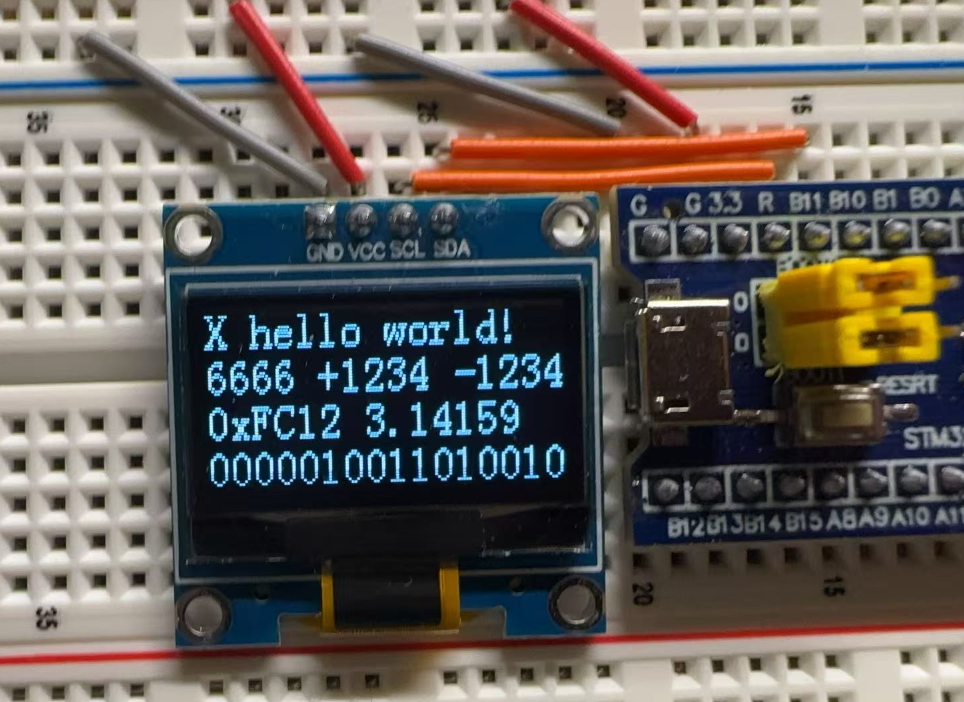

这样你就可以看到LED显示屏，显示以下内容：

PC串口通信实验

本文所用的观察实验结果的软件在之前发的网盘链接里，里面的串口助手文件夹里边：嵌入式软件环境

链接: https://pan.baidu.com/s/1mVThv6JQw1I8C54aNZdAUw?pwd=njc4 提取码: njc4

--来自百度网盘超级会员v7的分享

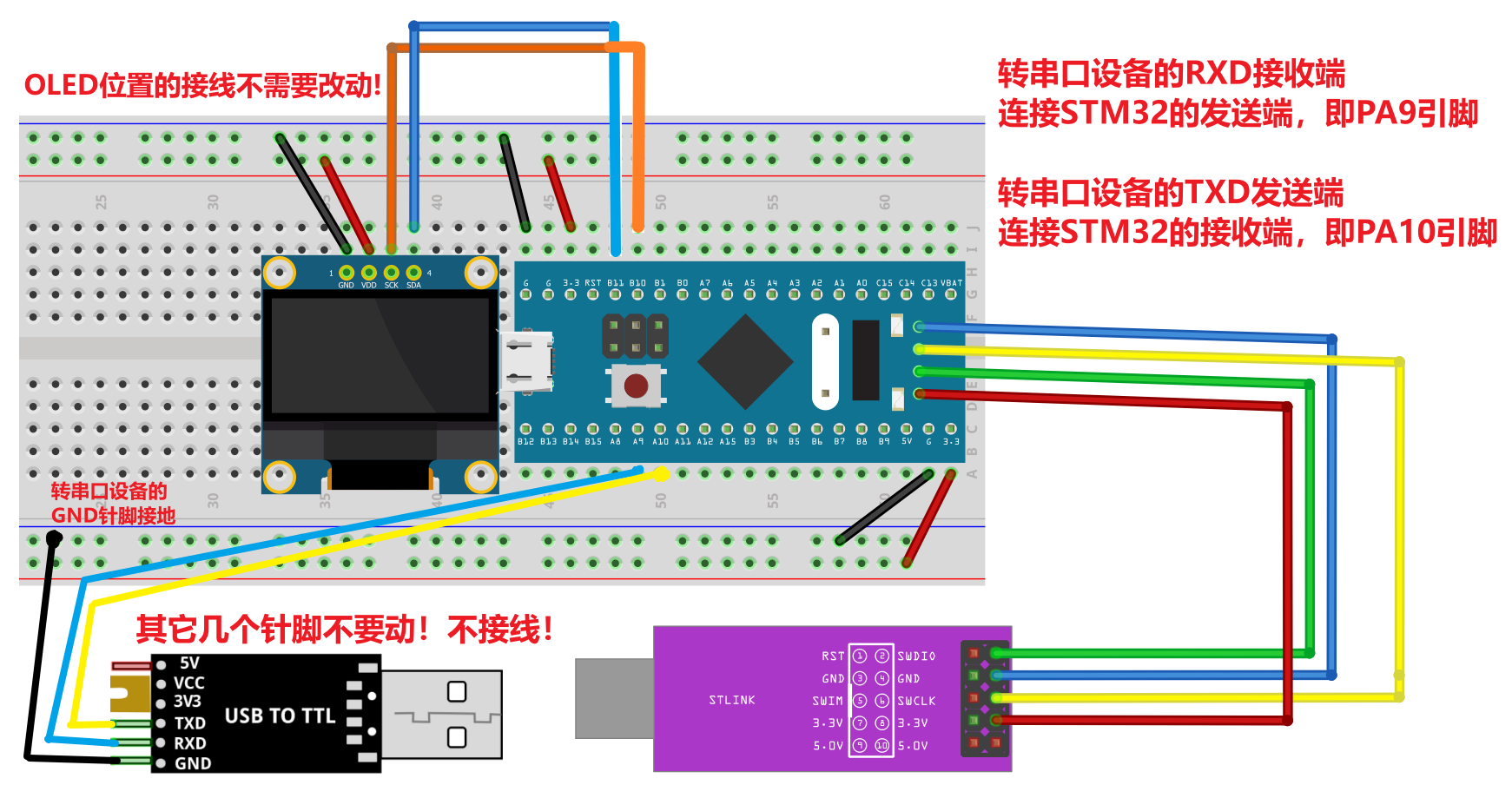

这里需要注意接线图，单片机的Rx，Tx与PC端的Rx，Tx是交叉相接的，这是很容易出现的错误，如果接错就不会有任何实验现象。

实验一：完成基于串口通信的单片机发送数据到PC端

1.单片机向PC发送1个字节数据

2.单片机向PC发送多个字节数据

3.单片机向PC发送字符串

4.单片机向PC发送无符号整数

分析问题

1. 我们采用USART1来进行串口通信（之前我们讲到APB2外设总线上挂载的外设某种类型外设中的1号选手，比如USART1、TIM1、SPI1、ADC1等）

2. USART1外设引脚在PA9(TX)和PA10(RX)

3. 该题中我们只需要发送数据，所以可以只开启USART1_Tx(PA9)

4. PA9引脚输出模式，串口通信我们需要通过USART外设实现，这里我们使用了USART1。PA9引脚的控制权应该交给USART1来管理，所以输出模式从通用输入输出改变为复用通用输入输出

5. 我们需要PA9能够输出高电平和低电平，显然开漏模式不能做到这一点(输出高电平时，引脚输出高阻抗，输出低电平时，引脚输出低电平)。所以我们选则复用推挽模式

6. PA10用来接收PC端的信息(这题用不到可以不用初始化，下一道题涉及到)，所以设置为浮空输入模式。

   扩展：

   如果在PA10设置为上拉输入模式也是可以的，但是设置为下拉输入模式则不可以，可以思考一下为什么？

   之前我们已经学到当通信导线上保持为高电平时，表示串口通信处于空闲状态。

   以 单片机与 PC 之间的串口通信 为例：

   1. 单片机的Tx引脚持续输出高电平，即表示通信还未开始，单片机当前没有向 PC 发送数据。
   2. 当单片机的 Rx 引脚持续检测到输入高电平 时，表示通信尚未开始，PC 当前没有向单片机发送数据。

   这就是为什么上拉可以而下拉却不行的原因，持续的高电平，让其保持为空闲状态。

7. 数据的发送与接收，我们操作数据寄存器，并且操作前要获得寄存器的状态

   // 获取寄存器状态的外设库函数
   FlagStatus USART_GetFlagStatus(USART_TypeDef* USARTx, uint16_t USART_FLAG);
   // 返回类型为枚举类型
   typedef enum {RESET = 0, SET = !RESET} FlagStatus, ITStatus;

代码实现

初始化GPIOA 和 USART1

void init_GPIO(){
		// 开时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
		GPIO_InitTypeDef GPIO_InitStruct;
		// 初始化PA9
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
		GPIO_Init(GPIOA, &GPIO_InitStruct);
		// 初始化PA10
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
		GPIO_Init(GPIOA, &GPIO_InitStruct);

}
void init_USART(){
		// 开时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
		USART_InitTypeDef USART_InitStruct;
		// 设置波特率
		USART_InitStruct.USART_BaudRate = 115200;
		// 设置硬件流控制
		USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
		// 设置USART的模式
		USART_InitStruct.USART_Mode = USART_Mode_Tx;
		// 设置校验位
		USART_InitStruct.USART_Parity = USART_Parity_No;
		// 停止位
		USART_InitStruct.USART_StopBits = USART_StopBits_1;
		// 设置数据位长度
		USART_InitStruct.USART_WordLength = USART_WordLength_8b;
		// 初始化USART1
		USART_Init(USART1, &USART_InitStruct);
    	// 使得USART1可用
		USART_Cmd(USART1, ENABLE);
}

结构体成员	常见取值（宏定义）	备注说明
USART_BaudRate	9600、115200	串口波特率，表示通信速率（单位：bps）
USART_WordLength	USART_WordLength_8b	数据位是8位（推荐无校验时使用）
	USART_WordLength_9b	数据位是9位（推荐有校验时使用）
USART_StopBits	USART_StopBits_1	1 位停止位（推荐）
	USART_StopBits_0_5	0.5 位停止位（不推荐）
	USART_StopBits_2	2 位停止位（不推荐）
	USART_StopBits_1_5	1.5 位停止位（不推荐）
USART_Parity	USART_Parity_No	无校验位（推荐）
	USART_Parity_Even	偶校验
	USART_Parity_Odd	奇校验
USART_Mode	USART_Mode_Rx	只接收模式
	USART_Mode_Tx	只发送模式
	`USART_Mode_Tx	USART_Mode_Rx`
USART_HardwareFlowControl	USART_HardwareFlowControl_None	不使用硬件流控（推荐）
	USART_HardwareFlowControl_RTS	RTS（请求发送）流控
	USART_HardwareFlowControl_CTS	CTS（允许发送）流控
	USART_HardwareFlowControl_RTS_CTS	RTS + CTS 双向流控

发送功能实现

实际上我们只需要实现发送一字节的功能，后续功能调用该函数即可

• 单片机向PC发送1个字节数据

  void Send_Byte(uint8_t data){
      	// 等待发送缓冲区空
  		while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
  		// 发送一个字节
      	USART_SendData(USART1, data);
  }

  效果图：



• 单片机向PC发送多个字节数据

  void Send_Bytes(uint8_t *data, uint8_t len){
      // 遍历数组
      for(int i = 0; i < len; i++){
          // 逐字节发送
          Send_Byte(data[i]);
      }
  }

• 单片机向PC发送字符串

  void Send_Str(char *ch){
      while(*ch) Send_Byte(*ch++);
  }

• 单片机向PC发送无符号整数

  #include<stdio.h>
  void Send_Uint(uint16_t num){
      char str[20];
      sprintf(str, "%u", num);
      Send_Str(str);
  }

效果图：

可以看到已经全部实现了

实验二：完成基于串口通信的单片机接收PC端发送的数据:

1.PC端发送0点亮LED, 发送1熄灭LED

2.PC端发送一行字符串, 以'\n'作为结束, 展示在OLED显示屏上

分析问题（上面分析过的不再分析）:

1. 当接收数据寄存器非空时，程序员控制STM32将接收数据寄存器中的数据读出来，接收数据寄存器被清空。

   // 等待接收数据寄存器非空
   while(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);

2. 与发送数据不同，接收到数据之后我们要有返回值，返回给单片机再打印到OLED上。

3. 把LED接在PA0 PA2 PA4 PA6口，以下是LED灯的控制方法

   #include "stm32f10x.h"
   #include "../tools/Delay.h"

   void LED_AllInit(void){
   	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);
       GPIO_InitTypeDef GPIO_InitStruct;

   	//初始化PA0 PA2 PA4 PA6
   	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP ;
       GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_2 | GPIO_Pin_4 | GPIO_Pin_6;
   	GPIO_Init(GPIOA  , &GPIO_InitStruct);
   	GPIO_ResetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_2 | GPIO_Pin_4 | GPIO_Pin_6 );
   }

   void LED_AllOn(void){

   	GPIO_SetBits(GPIOA, GPIO_Pin_0);
   	GPIO_SetBits(GPIOA, GPIO_Pin_2);
   	GPIO_SetBits(GPIOA, GPIO_Pin_4);
   	GPIO_SetBits(GPIOA, GPIO_Pin_6);
   }
   void LED_AllOff(void){
   	GPIO_ResetBits(GPIOA, GPIO_Pin_0);
   	GPIO_ResetBits(GPIOA, GPIO_Pin_2);
   	GPIO_ResetBits(GPIOA, GPIO_Pin_4);
   	GPIO_ResetBits(GPIOA, GPIO_Pin_6);
   }

代码实现

首先要先实现接收一个字符串

char Receive_Byte(){
    // 等待接收数据寄存器非空
	while(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
	// 返回寄存器中的内容
    return USART_ReceiveData(USART1);
}

我们可以将读取到的内容再发送给PC，来验证。可以看到下面运行的示意图没有任何问题。

实现点亮灯泡就比较简单了，就只需要在主函数中加两条判断语句就可以了，但是需要注意的是，单片机接收的数据默认是字符形式的，所以在判断时要用字符类型。

那么如何返回一个字符串呢？我们需要进一步考虑这个问题

返回字符串思路分析

1. 我们刚才验证Receive_Byte的时候发现，我们输入abc时，也输出了abc，那这是不是说明，它本身就可以输出字符串呢。

   答案是否定的，先从我们的函数定义上来说，我们返回值为char而非char*，所以不可能返回字符串。出现这样的结果是因为，输入一个字符到数据寄存器，单片机就马上取了出来，过程比较快，所以看起来像字符串。

   另外可以从参考手册可以看到，数据寄存器只有一个字节的数据用来收发，所以不能直接返回字符串



2. 所以需要我们自己构建一个缓冲区，将读入的字符逐个读入到缓冲区中，之后再输出。定义之后合并字符构建字符串我们需要做两次判断，一个是判断越界，另外一个则是判断结束。最后输出到OLED

   #define BUFFER_SIZE
   // 字符缓冲区
   char Buffer[BUFFER_SIZE];

   typedef enum{
   		FINISH = 0,
   		UNFINISH
   }BuildStrStatus;
   // 构建字符串
   BuildStrStatus Build_Str(char *Buffer) {

       char ReceiveChar = Receive_Byte();

       static uint8_t BufferIdx = 0;
       // 判断越界
       if (BufferIdx == BUFFER_SIZE - 1) {
           Buffer[BufferIdx] = 0;
           BufferIdx = 0;
           return FINISH;
       }
       // 判断结束符
       if (ReceiveChar == 'E') {
           Buffer[BufferIdx] = '\0';
           BufferIdx = 0;
           return FINISH;
       }
       Buffer[BufferIdx++] = ReceiveChar;
       return UNFINISH;
   }
   // 合并字符串
   void Merge_Byte(){
   	while(Build_Str(Buffer) == UNFINISH);

   }
   //输出到OLED
   void OLED_SHOW(){
   	static uint8_t line= 2;
   	if(line > 4) {
   		line = 2;
   		OLED_Clear();
   		OLED_ShowString(1,1,"waiting string");
   	}
   		OLED_ShowString(line++,1,Buffer);
   }

完整的代码展示

#include "stm32f10x.h"
#include "../tools/Delay.h"
#include "../tools/OLED.h"
#include "../tools/LED.h"
#include<stdio.h>
#define BUFFER_SIZE 100
void init_Tx_and_Rx(){
		// 初始化GPIO
		// 开时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
		GPIO_InitTypeDef GPIO_InitStruct;
		// 初始化PA9
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_9;
		GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
		GPIO_Init(GPIOA, &GPIO_InitStruct);
		// 初始化PA10
		GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
		GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
		GPIO_Init(GPIOA, &GPIO_InitStruct);
		// 输出高电平表示空闲状态
		GPIO_SetBits(GPIOA, GPIO_Pin_9);

}
void init_USART(){
		// 开时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
		USART_InitTypeDef USART_InitStruct;
		// 设置波特率
		USART_InitStruct.USART_BaudRate = 115200;
		// 设置硬件流控制
		USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
		// 设置USART的模式
		USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
		// 设置校验位
		USART_InitStruct.USART_Parity = USART_Parity_No;
		// 停止位
		USART_InitStruct.USART_StopBits = USART_StopBits_1;
		// 设置数据位长度
		USART_InitStruct.USART_WordLength = USART_WordLength_8b;
		// 初始化USART1
		USART_Init(USART1, &USART_InitStruct);
		// 使得USART1可用
		USART_Cmd(USART1, ENABLE);
}

void Send_Byte(uint8_t data){
		while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
		USART_SendData(USART1, data);
}
void Send_Bytes(char *data, uint8_t len){
    // 遍历数组
    for(int i = 0; i < len; i++){
        // 逐字节发送
        Send_Byte(data[i]);
    }
}

void Send_Str(char *ch){
    while(*ch) Send_Byte(*ch++);
}

void Send_Uint(uint16_t num){
    char str[20];
    sprintf(str, "%u", num);
    Send_Str(str);
}

char Receive_Byte(){
		while(USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);
		return USART_ReceiveData(USART1);
}
// 字符缓冲区
char Buffer[BUFFER_SIZE];

typedef enum{
		FINISH = 0,
		UNFINISH
}BuildStrStatus;

BuildStrStatus Build_Str(char *Buffer) {

    char ReceiveChar = Receive_Byte();

    static uint8_t BufferIdx = 0;
    if (BufferIdx == BUFFER_SIZE - 1) {
        Buffer[BufferIdx] = 0;
        BufferIdx = 0;
        return FINISH;
    }
    if (ReceiveChar == 'E') {
        Buffer[BufferIdx] = '\0';
        BufferIdx = 0;
        return FINISH;
    }
    Buffer[BufferIdx++] = ReceiveChar;
    return UNFINISH;
}

void Merge_Byte(){
		while(Build_Str(Buffer) == UNFINISH);

}
void OLED_SHOW(){
	static uint8_t line= 2;
	if(line > 4) {
		line = 2;
		OLED_Clear();
		OLED_ShowString(1,1,"waiting string");
	}
		OLED_ShowString(line++,1,Buffer);
}

int main() {
		init_Tx_and_Rx();
		init_USART();
		OLED_Init();
		LED_AllInit();
		OLED_Clear();
		OLED_ShowString(1,1,"waiting string");
		char temp;
		while(1){

			temp = Receive_Byte();
			if(temp == '0')LED_AllOn();
			else if(temp == '1') LED_AllOff();
			else{
					Merge_Byte();
					OLED_SHOW();
			}
		}
}

优化

如果这样去运行的话，会发现一个问题，LED的控制只能控制一下，因为一旦进入 else 分支，调用 Merge_Byte()，程序就陷入了长时间的阻塞等待（等待 'E' 结束符）。在这个等待期间，程序无法响应任何其他的操作（比如无法响应新的 '0' 或 '1' 命令）。所以这个程序还是无法运行的，但是如果把模块分开的话都是可以独自运行的。我们已经遇到两个阻塞函数了，但是我们始终不能很好的解决，那么从下一文章中我们开始学习如何应对阻塞------中断。

或者我们可以通过这种方式避免阻塞现象，但是在传输的字符串中不能包含0或1

int main() {
	init_Tx_and_Rx();
	init_USART();
	OLED_Init();
	LED_AllInit();
	OLED_Clear();
	OLED_ShowString(1,1,"waiting string");
  	char temp;
    while(1){
        temp = Receive_Byte(); // 获取字符

        if(temp == '0') {
            LED_AllOn();
        }
        else if(temp == '1') {
            LED_AllOff();
        }
        else {

            static uint8_t BufferIdx = 0;

            if (temp != 'E') {
                 if(BufferIdx < BUFFER_SIZE - 1) {
                     Buffer[BufferIdx++] = temp;

				 }
            } else {
                 // 收到了结束符 'E'
                 Buffer[BufferIdx] = '\0'; // 添加字符串结束符
                 BufferIdx = 0; // 重置索引
                 OLED_SHOW();
            }
        }
    }

}
