WPF VisionMaster 4.0 项目介绍和开发文档

WPF-VisionMaster开发文档

WPF VisionMaster 4.0 是一个基于 .NET 8、WPF 和 OpenCvSharp4 的机器视觉流程编排解决方案。项目参考 VisionMaster 类产品的交互方式，提供图像、视频、相机、OpenCV 算子、ONNX 推理、检测记录、项目管理、身份权限、主题和通用 WPF 控件等能力，适用于机器视觉流程搭建、验证和桌面端应用开发。

主要特性

  • 基于 net8.0-windows 的 WPF 桌面应用。
  • 支持可视化流程图方式组织机器视觉处理节点。
  • 集成 OpenCV 图像处理能力和模板匹配、图像矫正等视觉模块。
  • 集成 ONNX 推理节点，支持目标检测、分类、语义分割等场景。
  • 支持本地图像、本地视频、示例数据集和工业相机数据源。
  • 提供项目管理、检测记录、用户身份、权限角色、操作记录和系统设置能力。
  • 内置主题、样式、消息、对话框、导航、表单、属性网格、图表、流程图等 WPF 控件和扩展库。
  • 采用模块化项目结构，便于按需复用 H.Controls.*、H.Extensions.*、H.Modules.*、H.Services.* 和 H.VisionMaster.* 组件。

技术栈

类型 技术
运行平台 Windows
目标框架 .NET 8 / net8.0-windows
UI 框架 WPF
图像处理 OpenCvSharp4 / OpenCvSharp4.Windows
深度学习推理 ONNX 相关节点能力
数据访问 Entity Framework Core 8 + SQLite / SQL Server 相关模块
项目序列化 Newtonsoft.Json
通用序列化 Newtonsoft.Json / System.Text.Json 相关扩展
日志 Log4net 相关扩展
相机接入 海康相机 MvCameraControl.Net
架构风格 模块化、MVVM、服务与扩展组件分层

文档导读

本文档已合并 Source/Apps/H.App.VisionMaster.OpenCV4/README.md 中的主应用说明，并按"快速上手 → 主应用能力 → 架构模块 → 控件机制 → 二次开发"的顺序整理。

建议阅读顺序：

  1. 先阅读"环境要求""运行主应用""主应用概览"，快速了解应用用途和运行条件。
  2. 再阅读"核心概念与主要模块"，理解 Project、Diagram、NodeData、序列化和路径管理。
  3. 如需二次开发，重点阅读 App.xaml.cs 配置、NodeData 继承体系、Diagram 控件体系、Form、IocMessage 和数据驱动 UI。
  4. 遇到运行问题时，优先查看"常见问题"。

目录

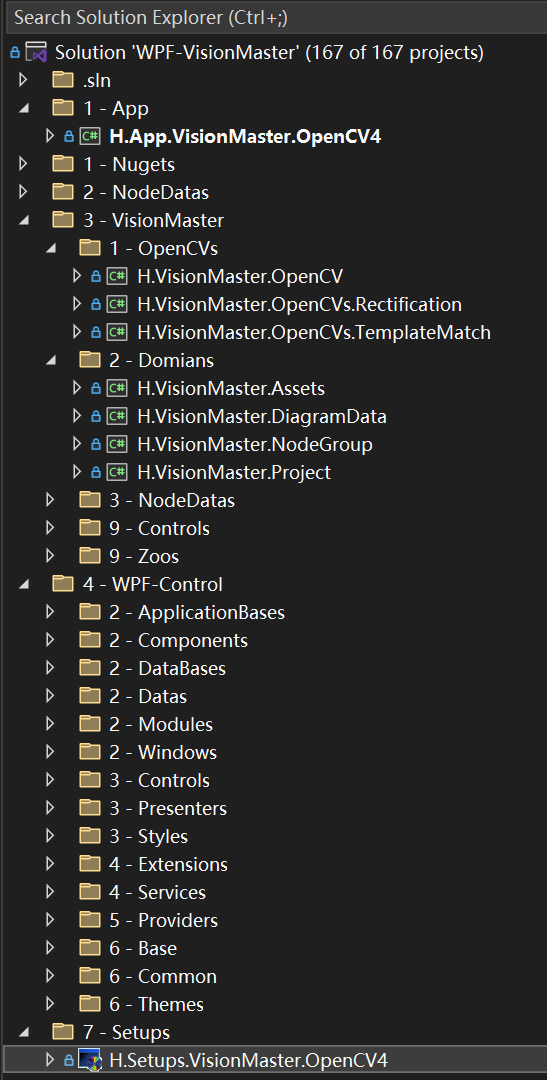

解决方案结构

text 复制代码
Source/
├── Apps/
│   └── H.App.VisionMaster.OpenCV4/       # 主 WPF 应用
├── VisionMaster/                         # 机器视觉核心业务模块
│   ├── H.VisionMaster.OpenCV/            # OpenCV 基础能力
│   ├── H.VisionMaster.Camera/            # 相机接入
│   ├── H.VisionMaster.NodeData/          # 视觉节点数据
│   ├── H.VisionMaster.NodeGroup/         # 节点分组
│   ├── H.VisionMaster.Project/           # 项目管理
│   ├── H.VisionMaster.DetectRecord/      # 检测记录
│   └── H.VisionMaster.*                  # 其他视觉相关模块
├── NodeDatas/                            # ONNX / OpenCV 节点数据扩展
├── WPF-Control/                          # 通用 WPF 控件、主题、模块和服务库
│   └── Source/
│       ├── Base/                         # MVVM、附加属性、转换器等基础库
│       ├── Controls/                     # 通用控件库
│       ├── Extensions/                   # 扩展库
│       ├── Modules/                      # 应用模块
│       ├── Services/                     # 通用服务
│       ├── Themes/                       # 主题颜色资源
│       └── Styles/                       # 样式资源
└── Nugets/                               # NuGet 打包相关项目

主 WPF 应用结构

text 复制代码
H.App.VisionMaster.OpenCV4/              # 主 WPF 应用
├── App.xaml                             # 应用 XAML 入口，合并全局样式资源
├── App.xaml.cs                          # 应用启动逻辑，负责依赖注入、配置、登录、退出清理
├── MainWindow.xaml                      # 主窗口界面，承载菜单、工具栏、流程资源、流程画布和结果面板
├── MainWindow.xaml.cs                   # 主窗口后台代码，处理窗口级交互和初始化逻辑
├── MainViewModel.cs                     # 主窗口视图模型，提供项目、流程图、命令等绑定数据
├── H.App.VisionMaster.OpenCV4.csproj    # 主应用项目文件，定义目标框架、项目引用和资源配置
├── VisionIdentifyDataContext.cs         # 身份认证数据库上下文，用于用户、角色、权限等数据
├── Commands/                            # 主应用命令扩展，例如窗口、缩放、URI、流程图相关命令
├── DiagramDatas/                        # 主应用流程图数据类型，例如 OpenCVVisionDiagramData
├── Migrations/                          # EF Core 数据库迁移文件，主要用于身份认证初始化
├── NodeDatas/                           # 主应用专属节点数据扩展
│   └── SrcImages/                       # 图像源相关节点或图像源辅助实现
└── Projects/                            # 主应用项目模型与项目服务实现

环境要求

必需环境

  • Windows 10/11
  • Visual Studio 2022 或更高版本
  • .NET 8 SDK
  • 支持 WPF 桌面开发的 .NET 工作负载

可选环境

  • 如需运行 ONNX 示例，请确保模型文件和标签文件路径正确。
  • 如需使用海康相机节点，请安装海康机器视觉工业相机 SDK/运行环境，并配置 MVCAM_COMMON_RUNENV 环境变量。

海康相机引用路径约定为：

text 复制代码
$(MVCAM_COMMON_RUNENV)\DotNet\AnyCpu\MvCameraControl.Net.dll

如果不使用相机节点但项目仍需编译，需要保证该引用可解析，或在本地根据实际需求调整项目引用。

快速开始

1. 获取与还原

powershell 复制代码
https://mall.bilibili.com/neul-next/detailuniversal/detail.html?page=detailuniversal_detail&itemsId=40684136#noReffer=true

2. 构建

powershell 复制代码
dotnet build

也可以使用 Visual Studio 打开解决方案后执行"还原 NuGet 包"和"生成解决方案"。

3. 运行主应用

主应用项目位于：

text 复制代码
Source/Apps/H.App.VisionMaster.OpenCV4

可通过 Visual Studio 将 H.App.VisionMaster.OpenCV4 设置为启动项目后运行，或使用命令行：

powershell 复制代码
dotnet run --project Source/Apps/H.App.VisionMaster.OpenCV4/H.App.VisionMaster.OpenCV4.csproj

也可以直接在 Visual Studio 中将 H.App.VisionMaster.OpenCV4 设置为启动项目后按 F5 运行。

主应用 H.App.VisionMaster.OpenCV4 概览

H.App.VisionMaster.OpenCV4 是主 WPF 应用，面向机器视觉流程搭建和演示。应用默认创建 机器视觉流程，流程画布尺寸为 2000 x 1500，用户可以在流程资源面板中拖拽节点，组合成完整视觉处理链路。

主应用目录结构

text 复制代码
H.App.VisionMaster.OpenCV4/
├── App.xaml
├── App.xaml.cs
├── MainWindow.xaml
├── MainWindow.xaml.cs
├── MainViewModel.cs
├── H.App.VisionMaster.OpenCV4.csproj
├── VisionIdentifyDataContext.cs
├── Commands/
├── DiagramDatas/
├── Migrations/
├── NodeDatas/
│   └── SrcImages/
└── Projects/

主要功能

功能 说明
视觉流程编排 通过流程画布组织图像源、视频源、相机源、OpenCV、ONNX、检测记录和网络通信节点
数据源管理 支持本地图像、图像文件夹、本地视频、示例数据集和海康工业相机
OpenCV 能力 提供基础图像处理、模板匹配、图像矫正、Zoo 示例数据等模块
ONNX 推理 支持目标检测、分类、语义分割等模型推理节点
项目管理 支持新建、打开、保存、编辑、最近项目、从文件打开和查看项目文件
用户与权限 集成身份认证、用户、角色、权限和操作记录
检测记录 默认检测记录数据库为 drdata.db
主题与帮助 集成主题设置、颜色主题切换、新手引导、版本说明、关于、反馈、联系和授权入口

内置节点分组包括：

  • 图像数据源、视频数据源、相机数据源。
  • OpenCV Zoo 示例数据。
  • ONNX 深度学习节点。
  • 网络通信节点。
  • 检测记录节点。
  • 图像矫正节点。
  • 模板匹配节点。

基本使用流程

  1. 启动应用。
  2. 登录系统。
  3. 新建或打开视觉项目。
  4. 在左侧流程资源中选择数据源节点。
  5. 添加图像、视频或相机输入。
  6. 拖入 OpenCV、ONNX、模板匹配、图像矫正等处理节点。
  7. 连接节点形成视觉处理流程。
  8. 配置节点参数，例如模型路径、标签文件、阈值、输入尺寸等。
  9. 执行流程并查看结果图像、检测框、统计结果或记录数据。
  10. 保存项目，便于后续继续编辑或运行。

OpenCV 与扩展模块

主应用通过 H.VisionMaster.OpenCV* 相关模块提供 OpenCV 视觉节点能力，并引入：

  • H.VisionMaster.OpenCVs.TemplateMatch：模板匹配相关节点。
  • H.VisionMaster.OpenCVs.Rectification：图像矫正相关节点。
  • H.VisionMaster.Zoo.Images：图像示例资源。
  • H.VisionMaster.Zoo.Videos：视频示例资源。
  • H.VisionMaster.Zoo.Halcon：Halcon 示例资源兼容/演示节点。

ONNX 模型配置

当前应用内置以下 ONNX 节点：

节点 说明
Yolov5目标识别 基于 YOLOv5 ONNX 模型的目标检测节点
Yolov5Face 人脸检测相关 YOLOv5 节点
年龄识别 年龄推理节点
性别分类 性别分类节点
人类语义分割 像素级语义分割节点

ONNX 节点通常需要配置 ModelPath、LabelPath、InputSize、Threshold、NmsThreshold、BlobMean、BlobStd、OutputBoxesIndex、OutputClassesIndex 和 OutputConfidenceIndex。

以 Yolov5目标识别 为例，默认配置如下：

参数 默认值
模型 yolov5s.onnx
标签 lable_zh_cn.txt
输入尺寸 640 x 640
检测框输出索引 1
类别输出索引 2
置信度输出索引 4

如果模型或标签文件不存在，运行节点时会弹出参数编辑窗口，提示用户选择正确的模型文件。

用户、权限与运行模式

应用启用了身份认证模块，并初始化了运行模式操作工角色和默认用户：

账号 密码 角色
operator 123456 运行模式操作工

当登录用户属于运行模式操作工角色时，应用会打开运行/设计项目视图，并在关闭后退出主程序。

数据库与迁移

项目包含 VisionIdentifyDataContext 和 EF Core 迁移文件，用于身份认证相关数据初始化。

数据 说明
设计时数据库连接 Data Source=Migration.db
检测记录数据库 drdata.db

如果修改身份模型或初始化数据，可使用 EF Core 工具重新生成迁移。

版本信息

项 值
产品名称 OpenCV机器视觉通用平台
标题 VisionMaster-OpenCV4.0
版本 4.0.0
公司 HeBianGu
目标框架 net8.0-windows

常见问题

问题 处理建议
编译时报 MvCameraControl.Net 找不到 检查是否安装海康机器视觉 SDK，是否配置 MVCAM_COMMON_RUNENV，以及 DLL 是否存在
YOLOv5 节点运行提示模型不存在 在节点参数中选择正确的 onnx 模型文件和标签文件
图像源没有显示 检查是否已添加图片/文件夹、文件格式是否支持、数据源节点是否正确连接
登录后界面行为与预期不一致 检查用户角色；默认 operator 会进入运行模式操作工视图
检测结果没有框或数量为 0 检查模型与标签是否匹配、输入尺寸、阈值、输出张量索引和预处理参数

相关项目引用

主应用依赖多个本仓库模块，包括 H.NodeDatas.Onnx.OpenCV、H.NodeDatas.Zoo、H.VisionMaster.Assets、H.VisionMaster.Camera、H.VisionMaster.DetectRecord、H.VisionMaster.DiagramData、H.VisionMaster.Network、H.VisionMaster.OpenCVs.Rectification、H.VisionMaster.OpenCVs.TemplateMatch、H.VisionMaster.Project、H.VisionMaster.Zoo.Halcon、H.VisionMaster.Zoo.Images、H.VisionMaster.Zoo.Videos、H.ApplicationBases.Default、H.ApplicationBases.Identify 和 H.Windows.Main。

主应用开发建议

  • 新增视觉节点时，优先复用已有 VisionMaster 节点基类和分组接口。
  • 新增数据源节点时，应实现对应的数据源分组接口，便于自动出现在流程资源面板。
  • 新增 ONNX 节点时，应在 OpenCVVisionDiagramData.CreateLocalNodeGroups() 中注册节点或节点分组。
  • 修改项目结构、节点类型、命名空间或程序集名后，请验证项目序列化和反序列化兼容性。
  • 修改身份认证模型后，请同步更新 EF Core 迁移。
  • 实际生产使用时，请根据现场相机、光源、模型、标定参数、数据库和权限要求进行二次配置与验证。

常用模块说明

模块前缀 说明
H.App.* 应用入口项目
H.VisionMaster.* 机器视觉业务模块
H.NodeDatas.* 视觉节点数据和推理节点扩展
H.Controls.* WPF 通用控件
H.Extensions.* 通用扩展能力
H.Modules.* 登录、设置、主题、消息、授权、升级等应用模块
H.Services.* 日志、消息、项目、设置、身份等服务
H.Themes.* / H.Style* 主题和样式资源

应用启动、依赖注入与配置

主应用入口位于 Source/Apps/H.App.VisionMaster.OpenCV4/App.xaml.cs。App 继承自 ApplicationBase，应用启动时会完成服务注册、配置加载、启动页、登录、主窗口创建和退出清理等工作。

ApplicationBase 启动流程

ApplicationBase 封装了 WPF 应用的通用启动流程：

text 复制代码
App 构造
├── 注册 AppPaths
├── 注册全局异常处理
├── InitServiceCollection()
│   ├── ConfigureServices(IServiceCollection)
│   ├── Ioc.Build(services)
│   └── OnSetting()
└── OnStartup()
    ├── Configure(IApplicationBuilder)
    ├── OnSingleton()              # 单实例检查
    ├── CreateMainWindow()
    ├── OnSplashScreen()           # 启动页与启动加载项
    ├── OnLogin()                  # 登录与登录后加载项
    ├── 加载主窗口状态
    ├── 显示 MainWindow
    └── 启动计划任务

因此二次开发时通常只需要在 App.xaml.cs 中重写：

  • ConfigureServices(IServiceCollection services)：注册服务、数据库、模块和业务能力。
  • Configure(IApplicationBuilder app)：配置选项、主题、设置项和运行时参数。
  • CreateMainWindow(StartupEventArgs e)：创建主窗口。
  • OnLogin()：登录后业务逻辑。
  • OnExit(ExitEventArgs e)：释放运行时资源。

ConfigureServices：依赖注入注册

ConfigureServices 使用 Microsoft.Extensions.DependencyInjection 注册应用所需服务。当前主应用注册内容如下：

注册代码 作用
base.ConfigureServices(services) 调用基类预留注册逻辑
services.AddApplicationServices() 注册默认消息、模块、主题和 log4net 日志服务
services.AddIdentifyDefaultServices<VisionIdentifyDataContext>() 注册身份认证、用户、角色、权限、操作记录、登录和注册服务，使用 VisionIdentifyDataContext 作为身份数据库上下文
services.AddCamera() 注册相机服务 ICameraService -> CameraService
services.AddProject<VisionProjectService>(...) 注册项目服务，使用 VisionProjectService 管理视觉项目，并配置项目扩展名为 .json
services.AddLicenseService(...) 注册授权服务，当前启用试用模式，试用天数为 30 * 12，启动时不提示试用信息
services.AddSingleton<IReleaseVersionsService, FileReleaseVersionsService>() 注册版本发行说明服务，从文件读取发行说明
services.AddDetectRecordService(...) 注册检测记录数据库上下文和仓储，数据库文件名为 drdata.db

当前主应用的项目服务和单个项目都使用 NewtonsoftJsonSerializerService，因此项目列表、流程图和节点数据会以 JSON 形式保存。

Configure：应用选项配置

Configure 在服务容器构建完成后执行，用于配置运行时选项和全局设置项。当前主应用配置如下：

配置代码 作用
base.Configure(app) 调用基类预留配置逻辑
app.UseSplashScreenOptions(...) 设置启动页副标题为 OpenCV4.0版本
app.UseApplicationOptions(...) 加载默认样式、模块、主题和日志配置
UseThemeModuleOptions(...) 配置主题模块
UseColorThemeOptions(...) 默认使用 WebLightUIColorResource 浅色 Web 主题
UseIconFontFamilysOptions(...) 默认使用 Segoe Fluent Icons 图标字体
app.UseIdentifyDefaultOptions() 配置登录、注册和 SQLite 身份数据库选项
app.UseSettingDataOptions(...) 将 VisionSettings.Instance 加入设置中心
app.UseShapeStyleOptions() 注册 ROI、标尺、点、线、圆、卡尺、拾色等图形样式设置
app.UseShapeBoxSetting() 注册 ShapeBox、选中、悬停、预览、状态绘制等视图设置

ConfigureServices 更偏向"注册服务"，Configure 更偏向"配置服务实例和全局选项"。新增功能模块时，通常需要同时提供 AddXxx() 和 UseXxxOptions() 两类扩展方法。

登录后的运行模式处理

OnLogin() 在基类登录流程完成后执行。当前主应用会检查登录用户是否属于指定角色：

text 复制代码
{EFAE3B5B-31EF-41E4-AF08-03D2FAC6E112}

如果当前用户属于该角色，并且当前项目是 VisionProjectItemBase，应用会打开 DesignProjectViewWindow 作为运行模式页面；该窗口关闭后调用 Shutdown() 退出主程序。这通常用于"操作工/运行模式"场景，让特定角色直接进入运行界面，而不是完整设计界面。

退出清理

OnExit() 中主应用会先执行：

text 复制代码
CameraManager.Instance.Dispose()

用于释放相机管理器、相机句柄等非托管或外部设备资源，然后再调用 base.OnExit(e)，由基类停止计划任务、记录退出日志和执行通用退出逻辑。

二次开发建议

  • 新增业务服务时，优先在独立模块中提供 services.AddXxx() 扩展方法，再在 App.ConfigureServices() 中注册。
  • 新增可配置项时，实现设置对象，并在 App.Configure() 中通过 app.AddSetting(...) 或模块化 UseXxxOptions() 加入设置中心。
  • 需要启动加载的数据服务可实现 ISplashLoadable 或 ILoginedSplashLoadable，由启动页或登录后启动页统一加载。
  • 涉及默认模板的数据服务可实现 IDefaultTemplateable，应用启动时会尝试加载默认模板。
  • 涉及主窗口加载后的服务可实现 IMainWindowLoadedLoadable。
  • 相机、串口、网络连接、数据库上下文等资源应在退出时显式释放。
  • 不建议在 App.xaml.cs 中直接写复杂业务逻辑，推荐封装为服务后通过依赖注入注册。

App.xaml.cs 配置示例

下面示例展示如何在 App.xaml.cs 中配置启动页、登录页、产品信息和主题。实际开发时可按需组合，不必全部启用。

示例 1：配置启动页标题、副标题和背景

启动页服务默认由 services.AddApplicationServices() 间接注册，内部会注册背景启动页。可在 Configure() 中通过 UseSplashScreenOptions 配置显示内容：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseSplashScreenOptions(x =>
    {
        x.Product = "VisionMaster 机器视觉平台";
        x.Sub = "OpenCV / ONNX / 工业相机版本";
        x.SleepMicroseconds = 80;
        x.Background = "pack://application:,,,/H.App.VisionMaster.OpenCV4;component/Assets/splash.jpg";
    });
}

如果需要在注册阶段替换启动页 Presenter，可在 ConfigureServices() 中显式注册：

csharp 复制代码
protected override void ConfigureServices(IServiceCollection services)
{
    base.ConfigureServices(services);
    services.AddApplicationServices(x =>
    {
        x.UseModuleOptions(m =>
        {
            m.UseSplashScreenOptions(s =>
            {
                s.Product = "VisionMaster 机器视觉平台";
                s.Sub = "正在初始化视觉运行环境";
            });
        });
    });
}

注意：如果直接在 ConfigureServices() 中再次调用 services.AddSplashScreen<T>()，由于内部使用 TryAdd 注册，已有注册不会被覆盖。需要替换默认实现时，应在默认模块注册前通过 AddApplicationServices 的模块选项配置，或手动调整服务注册顺序。

示例 2：配置登录页标题、管理员账号和访客模式

登录页由身份模块注册。当前项目使用：

csharp 复制代码
services.AddIdentifyDefaultServices<VisionIdentifyDataContext>();

可改为带配置的写法：

csharp 复制代码
protected override void ConfigureServices(IServiceCollection services)
{
    base.ConfigureServices(services);
    services.AddApplicationServices();

    services.AddIdentifyDefaultServices<VisionIdentifyDataContext>(x =>
    {
        x.UseLoginOptions(login =>
        {
            login.Product = "VisionMaster 视觉检测系统";
            login.ProductFontSize = 42;
            login.AdminName = "admin";
            login.AdminPassword = "123456";
            login.Remember = true;
            login.UseVisitor = false;
        });
    });
}

登录选项也可以在 Configure() 中配置运行时默认值：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseIdentifyDefaultOptions(x =>
    {
        x.UseLoginOptions(login =>
        {
            login.Product = "VisionMaster 视觉检测系统";
            login.Remember = true;
            login.UseVisitor = false;
        });
    });
}

常用登录配置：

属性 说明
Product 登录页标题
ProductFontSize 登录页标题字号
AdminName 默认管理员账号
AdminPassword 默认管理员密码，已标记 JsonIgnore / XmlIgnore
Remember 是否记住登录信息
UseVisitor 是否允许访客模式
示例 3：配置身份数据库和登录注册选项

身份模块默认使用 SQLite，可通过 UseSqliteSettable 配置数据库名称或连接参数：

csharp 复制代码
protected override void ConfigureServices(IServiceCollection services)
{
    base.ConfigureServices(services);
    services.AddApplicationServices();

    services.AddIdentifyDefaultServices<VisionIdentifyDataContext>(x =>
    {
        x.UseSqliteSettable(db =>
        {
            db.InitialCatalog = "identity.db";
        });

        x.UseLoginOptions(login =>
        {
            login.Product = "VisionMaster 登录";
            login.UseVisitor = false;
        });
    });
}

如果项目只需要运行模式，不希望开放注册入口，可结合注册模块选项关闭或隐藏注册能力，具体以 IRegistorOptions 中可用属性为准。

示例 4：配置产品信息和"关于"页面

产品信息主要来自入口程序集的程序集特性，例如 AssemblyProduct、AssemblyDescription、AssemblyCompany、AssemblyCopyright、AssemblyFileVersion。

推荐优先在项目文件或公共构建文件中配置：

xml 复制代码
<PropertyGroup>
  <Product>VisionMaster</Product>
  <Description>机器视觉流程编排与检测平台</Description>
  <Company>Example Company</Company>
  <Authors>Example Team</Authors>
  <Copyright>Copyright © Example Company 2026</Copyright>
  <Version>4.0.0</Version>
  <FileVersion>4.0.0</FileVersion>
  <AssemblyVersion>4.0.0</AssemblyVersion>
</PropertyGroup>

如果需要在 App.xaml.cs 中覆盖关于页链接或展示信息，可通过默认模块选项配置：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseApplicationOptions(x =>
    {
        x.UseModuleOptions(m =>
        {
            m.UseAboutOptions(about =>
            {
                about.ProductName = "VisionMaster";
                about.ProductDescription = "机器视觉流程编排与检测平台";
                about.Company = "Example Company";
                about.Privacy = "https://example.com/privacy";
                about.Agreement = "https://example.com/agreement";
            });
        });
    });
}

也可以直接调用关于模块配置：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseAboutOptions(x =>
    {
        x.Privacy = "https://example.com/privacy";
        x.Agreement = "https://example.com/agreement";
    });
}

注意：AboutOptions 中很多产品信息默认从程序集读取，并带有忽略序列化特性。长期稳定的产品名、公司、版本号建议放在项目文件或 Directory.Build.Props 中维护。

示例 5：配置默认颜色主题和图标字体

当前主应用默认使用 WebLightUIColorResource 和 Segoe Fluent Icons：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseApplicationOptions(x => x.UseThemeModuleOptions(theme =>
    {
        theme.UseColorThemeOptions(color =>
        {
            color.ColorResource = color.ColorResources
                .OfType<WebLightUIColorResource>()
                .FirstOrDefault();
        });

        theme.UseIconFontFamilysOptions(icon =>
        {
            icon.IconFontFamily = IconFontFamilys.ResourceSegoeFluentIcons;
        });
    }));
}

可切换为科技风深色主题：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseApplicationOptions(x => x.UseThemeModuleOptions(theme =>
    {
        theme.UseColorThemeOptions(color =>
        {
            color.ColorResource = color.ColorResources
                .OfType<TechnologyBlueDarkColorResource>()
                .FirstOrDefault();
        });

        theme.UseIconFontFamilysOptions(icon =>
        {
            icon.IconFontFamily = IconFontFamilys.ResourceSegoeFluentIcons;
        });
    }));
}

默认已注册多套颜色资源，包括 Purple、Gray、Blue、Accent、Technology、Industrial、Web、Solid 等主题。配置时可通过 color.ColorResources.OfType<TColorResource>().FirstOrDefault() 选择默认主题。

示例 6：配置字体、布局和字号

主题配置不仅包含颜色，也包含字体、字号和布局：

csharp 复制代码
protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseApplicationOptions(x => x.UseThemeModuleOptions(theme =>
    {
        theme.UseThemeOptions(t =>
        {
            t.FontFamily = new FontFamily("Microsoft YaHei UI");
            t.FontSize = FontSizeThemeType.Default;
            t.Layout = LayoutThemeType.Default;
        });
    }));
}

需要使用该示例时，通常要在 App.xaml.cs 顶部引入：

csharp 复制代码
using H.Themes.FontSizes;
using H.Themes.Layouts;
using System.Windows.Media;
示例 7：组合配置模板

一个常见的完整配置可以写成：

csharp 复制代码
protected override void ConfigureServices(IServiceCollection services)
{
    base.ConfigureServices(services);

    services.AddApplicationServices(x =>
    {
        x.UseModuleOptions(m =>
        {
            m.UseSplashScreenOptions(s =>
            {
                s.Product = "VisionMaster";
                s.Sub = "正在加载机器视觉运行环境";
            });
        });
    });

    services.AddIdentifyDefaultServices<VisionIdentifyDataContext>(x =>
    {
        x.UseLoginOptions(login =>
        {
            login.Product = "VisionMaster 登录";
            login.ProductFontSize = 42;
            login.Remember = true;
            login.UseVisitor = false;
        });
        x.UseSqliteSettable(db => db.InitialCatalog = "identity.db");
    });

    services.AddCamera();
    services.AddProject<VisionProjectService>(x => x.Extenstion = ".json");
    services.AddDetectRecordService(x => x.InitialCatalog = "drdata.db");
}

protected override void Configure(IApplicationBuilder app)
{
    base.Configure(app);

    app.UseApplicationOptions(x =>
    {
        x.UseModuleOptions(m =>
        {
            m.UseAboutOptions(about =>
            {
                about.Privacy = "https://example.com/privacy";
                about.Agreement = "https://example.com/agreement";
            });
        });

        x.UseThemeModuleOptions(theme =>
        {
            theme.UseColorThemeOptions(color =>
            {
                color.ColorResource = color.ColorResources
                    .OfType<WebLightUIColorResource>()
                    .FirstOrDefault();
            });
            theme.UseIconFontFamilysOptions(icon =>
            {
                icon.IconFontFamily = IconFontFamilys.ResourceSegoeFluentIcons;
            });
        });
    });

    app.UseIdentifyDefaultOptions();
    app.UseSettingDataOptions(x => x.Add(VisionSettings.Instance));
    app.UseShapeStyleOptions();
    app.UseShapeBoxSetting();
}

常用引用命名空间：

csharp 复制代码
using H.Extensions.ApplicationBase;
using H.Modules.Identity;
using H.Modules.Login;
using H.Modules.SplashScreen;
using H.Themes.Colors.Web;
using H.Themes.Colors.Technology;
using H.VisionMaster.Camera;
using H.VisionMaster.DetectRecord;
using H.VisionMaster.Project;
using H.VisionMaster.ShapeBox;
using Microsoft.Extensions.DependencyInjection;
using System.Linq;

核心概念与主要模块

AppPaths：应用目录与文件路径管理

AppPaths 位于 Source/WPF-Control/Source/Services/H.Services.AppPath，用于统一管理应用运行过程中需要使用的目录，例如配置、项目、模板、日志、缓存、许可证等。主应用启动时由 ApplicationBase 注册默认实现：

text 复制代码
ApplicationBase 构造
└── AppPaths.Register(this.CreateAppPathServce())
    └── 默认返回 AppPathServce

因此在应用启动完成后，业务代码可以通过 AppPaths.Instance 获取统一路径。

主要作用

AppPaths 的核心作用是：

  • 为项目、设置、日志、模板、缓存等文件提供统一目录。
  • 避免在各模块中硬编码绝对路径。
  • 支持按应用名、公司名和用户划分目录。
  • 支持应用默认目录与登录用户目录分离。
  • 在 AppPathServce 初始化时自动创建基础目录。
  • 便于项目迁移、备份和默认模板初始化。
基础结构

AppPaths 本身是一个静态入口：

csharp 复制代码
public static class AppPaths
{
    public static IAppPathServce Instance { get; }
    public static void Register(IAppPathServce instance);
}

真正的路径计算逻辑在 IAppPathServce 的默认实现 AppPathServce 中。

默认根目录由以下信息组成：

text 复制代码
Document / Company / AppName

默认实现中：

  • Document 默认为系统"我的文档"目录。
  • Company 默认为 HeBianGu。
  • AppName 来自入口程序集名称 Assembly.GetEntryAssembly()?.GetName()?.Name。

因此默认路径通常类似：

text 复制代码
我的文档/HeBianGu/H.App.VisionMaster.OpenCV4
常用目录
属性 说明 典型用途
AppPath 应用根目录 应用所有数据的根路径
Default 默认数据目录 默认配置、默认项目、公共数据
Config 配置目录 全局配置文件
Data 数据目录 全局数据文件
Setting 设置目录 设置中心保存的配置
License 许可证目录 授权文件
Log 日志目录 日志文件
Project 项目目录 当前主应用视觉项目文件
Template 模板目录 流程图模板、项目模板等
Cache 缓存目录 临时缓存、运行缓存
RegistryPath 注册表路径 注册表配置路径

AppPathServce 构造时会自动检查并创建这些基础目录：

text 复制代码
AppPath
Default
Config
Data
Setting
License
Log
Project
Template
Cache
登录用户目录

AppPathServce 还提供一组与当前登录用户相关的目录。用户目录会通过 ILoginService.User.Account 获取登录账号：

text 复制代码
AppPath / UserName

如果启用了版本号，则可能是：

text 复制代码
AppPath / UserName / Version

常用用户目录：

属性 说明
UserPath 当前登录用户根目录
UserData 用户数据目录
UserSetting 用户设置目录
UserProject 用户项目目录
UserTemplate 用户模板目录
UserCache 用户缓存目录
UserLicense 用户许可证目录
UserLog 用户日志目录

如果尚未登录，UserPath 会回退到 Default 目录，避免空用户导致路径不可用。

AppDomianPaths：应用随包资源目录

除了用户文档目录，项目还定义了 AppDomianPaths，用于描述应用安装目录或运行目录下的固定资源路径：

属性 说明
Assets 资源根目录
DefaultTemplates 默认模板目录，路径为 Assets/DefaultTemplates
DefaultProjects 默认项目模板目录，路径为 Assets/DefaultTemplates/Project
DefaultSettings 默认设置模板目录，路径为 Assets/DefaultTemplates/Setting
Modules 模块目录
Components 组件目录
Versions 版本说明目录

典型用途是启动时把应用随包提供的默认模板复制到用户目录。例如项目服务的默认模板加载会检查：

text 复制代码
AppDomianPaths.DefaultProjects

并复制到 AppPaths.Instance.Project 或对应项目目录。

代码中类型名为 AppDomianPaths，保留了当前项目中的拼写。

项目中的典型使用

项目保存目录：

csharp 复制代码
protected override string GetFolderPath()
{
    return AppPaths.Instance.Project;
}

用户项目目录：

csharp 复制代码
protected virtual string GetFolderPath()
{
    return AppPaths.Instance.UserProject;
}

加载默认资源：

csharp 复制代码
IEnumerable<string> imagePaths = AppDomianPaths.Assets.GetAllImages();

默认项目模板路径：

csharp 复制代码
string path = AppDomianPaths.DefaultProjects;
自定义 AppPaths

如果需要改变根目录、公司名或按版本隔离数据，可以继承 AppPathServce 并在 App 中重写 CreateAppPathServce()：

csharp 复制代码
public class VisionAppPathService : AppPathServce
{
    public override string Company { get; set; } = "MyCompany";
    public override string Document { get; set; } = @"D:\\VisionData";
    public override string Version => "4.0";
}

public partial class App : ApplicationBase
{
    protected override IAppPathServce CreateAppPathServce()
    {
        return new VisionAppPathService();
    }
}

这样基础目录会变为：

text 复制代码
D:\VisionData\MyCompany\H.App.VisionMaster.OpenCV4\Default\4.0

登录用户目录会变为：

text 复制代码
D:\VisionData\MyCompany\H.App.VisionMaster.OpenCV4\<UserName>\4.0
使用建议
  • 项目、设置、日志、缓存等路径优先使用 AppPaths.Instance，不要硬编码绝对路径。
  • 应用内置模板、示例图片、默认配置优先放到 Assets/DefaultTemplates 等 AppDomianPaths 约定目录。
  • 保存用户个人数据时优先使用 UserProject、UserSetting、UserData。
  • 保存全局默认数据时使用 Project、Setting、Data。
  • 文件路径写入项目文件时，优先考虑相对路径，方便项目迁移。
  • 在服务构造过早阶段访问用户目录时要注意：此时可能尚未登录，UserPath 会回退到 Default。
  • 如果应用需要绿色部署或固定数据盘，推荐自定义 AppPathServce。

Project：项目与工程文件

Project 表示一个完整的机器视觉工程，是用户保存、打开和运行的业务单位。主应用中的项目对象基于 VisionProjectItemBase 扩展，默认实现位于 Source/Apps/H.App.VisionMaster.OpenCV4/Projects。

一个 Project 通常包含：

  • 项目基础信息，例如名称、描述、文件路径等。
  • 一个或多个 Diagram 流程图。
  • 当前选中的流程图 SelectedDiagramData。
  • 项目保存、加载、复制、模板管理等操作命令。

默认项目通过 VisionProjectItem.CreateDiagramData() 创建 OpenCVVisionDiagramData，流程画布默认尺寸为 2000 x 1500。项目序列化默认使用 NewtonsoftJsonSerializerService，项目文件保存目录来自 AppPaths.Instance.Project。

相关模块：

模块 说明
H.VisionMaster.Project 视觉项目抽象、项目项基类、项目相关展示器
H.Modules.Project 通用项目模块 UI 与项目项基础能力
H.Services.Project 项目服务接口与 IoC 注册入口
Source/Apps/H.App.VisionMaster.OpenCV4/Projects 主应用项目实现

Newtonsoft.Json：项目序列化与反序列化

项目保存、打开、复制流程图模板等功能主要依赖 Newtonsoft.Json。主应用通过 NewtonsoftJsonSerializerService 实现 ISerializerService，用于把项目、流程图、节点、连线、节点参数、部分图形数据等保存为 json 文件，并在下次启动或打开项目时恢复对象结构。

序列化入口
位置 作用
VisionProjectService.GetSerializer() 项目列表 projects.json 的序列化入口，主应用返回 NewtonsoftJsonSerializerService
VisionProjectItem.GetSerializer() 单个项目文件的序列化入口，主应用返回 NewtonsoftJsonSerializerService
VisionProjectItem.Save() 保存当前项目的 DiagramDatas
VisionProjectItem.Load() 从项目文件加载 ObservableCollection<IVisionDiagramData>
SaveAsDiagramTemplateCommand 将当前流程图保存为流程图模板
DuplicationDiagramCommand 通过 CloneByNewtonsoftJson() 深拷贝流程图

项目数据通常分为两类文件：

text 复制代码
ProjectFolder/
├── projects.json              # 项目索引、最近项目、项目基础信息集合
└── <ProjectName>.json         # 单个项目内容，主要保存 DiagramDatas

具体保存目录由 VisionProjectItem.GetFolderPath() 和 VisionProjectService.GetFolderPath() 决定，当前主应用使用 AppPaths.Instance.Project。

当前 Newtonsoft.Json 配置

NewtonsoftJsonOptions 默认使用 CreateReferenceSerializerSettings()，其核心配置包括：

配置 当前值 作用
NullValueHandling Ignore 空值不写入 JSON，减少文件体积
DefaultValueHandling Ignore 默认值不写入 JSON，减少冗余配置
Formatting Indented 输出缩进格式，便于人工查看和排查问题
ContractResolver CustomContractResolver 自定义过滤规则，忽略不应保存的成员
PreserveReferencesHandling Objects 保留对象引用关系，避免同一对象被重复展开
ReferenceLoopHandling Serialize 允许序列化带引用关系的对象图
TypeNameHandling All 保存类型信息，支持接口、抽象类、多态节点反序列化

同时注册了多个转换器：

转换器 作用
TypeConverterJsonConverter 使用 TypeConverter 读写 Point、Rect、Size、Brush 等可转换类型
EnumConverter 枚举以字符串形式保存和恢复
DateTimeConverter 使用 yyyy-MM-dd HH:mm:ss 格式保存时间
JsonableJsonConverter 支持项目中自定义 Jsonable 类型的序列化
为什么使用 TypeNameHandling.All

流程图中大量对象通过接口或抽象类型保存，例如：

  • ObservableCollection<IVisionDiagramData> 中的实际类型可能是 OpenCVVisionDiagramData。
  • NodeDataGroups、NodeDatas 中包含大量不同派生节点。
  • 节点参数可能包含不同实现类、图形对象、结果展示对象或状态相关数据。

如果不保存类型信息，反序列化时无法知道接口、抽象类或基类属性应该恢复成哪个具体类型。因此当前配置使用 TypeNameHandling.All 保存 $type 字段，用于恢复多态对象。

忽略成员规则

CustomContractResolver 会在序列化和反序列化时过滤部分成员：

  • 标记了 System.Text.Json.Serialization.JsonIgnoreAttribute 且没有 JsonIncludeAttribute 的成员会被忽略。
  • 标记了 System.Xml.Serialization.XmlIgnoreAttribute 的成员会被忽略。
  • 类型实现 ICommand 的属性会被忽略，避免命令对象进入项目文件。

因此开发节点、项目、图形或展示器时：

  • 不希望保存的运行时对象应标记 JsonIgnore 或 XmlIgnore。
  • 命令属性通常不需要额外处理，会被自动忽略。
  • 需要保存的属性必须有可读写的 public 属性访问器。
  • 如果属性依赖运行时服务、UI 控件、线程对象、文件句柄、相机句柄、数据库上下文等，应避免直接序列化。
适合保存的数据

建议保存稳定、可恢复、与业务状态相关的数据，例如：

  • 项目名称、创建时间、更新时间、是否固定等项目基础信息。
  • 流程图画布尺寸、节点位置、连线关系。
  • 节点参数，例如阈值、核大小、ROI、模型路径、输入输出配置。
  • 可恢复的图形参数，例如点、线、圆、矩形、ROI 等几何数据。
  • 模板、标定点、比例尺、运行模式页面配置等设计期数据。

不建议保存的数据：

  • Mat、Bitmap、ImageSource 等大对象或非托管资源。
  • VideoCapture、相机句柄、网络连接、串口对象、数据库连接等运行时资源。
  • Task、Thread、DispatcherObject 等线程相关对象。
  • 运行中的状态、临时结果、缓存集合、日志对象、消息服务、IoC 服务实例。
  • 密码、密钥、Token 等敏感信息；如必须保存，应加密或脱敏。
二次开发注意事项

  1. 节点类型重命名会影响旧项目加载

    因为 JSON 中包含 $type 类型全名，修改命名空间、类名或程序集名后，旧项目文件可能无法反序列化。若必须重构类型，建议提供兼容迁移逻辑或保留旧类型适配层。

  2. 新增节点参数要考虑默认值

    当前配置会忽略默认值。新增属性时建议设置合理字段默认值、DefaultValue 或在 LoadDefault() 中初始化，保证旧项目加载后仍可正常运行。

  3. 删除属性要考虑旧文件兼容

    删除属性通常不会阻止加载，但相关业务逻辑不能再依赖旧字段。若旧字段需要迁移到新字段，可在加载后补齐或兼容读取。

  4. 避免序列化运行结果

    节点运行结果如 ResultImage、ROIImage、ResultImageSource、ResultPresenter 通常应作为运行时状态，不建议保存到项目文件。

  5. 集合属性建议初始化
    ObservableCollection<T>、List<T> 等集合建议在字段或构造函数中初始化，避免旧项目缺少字段时出现空引用。

  6. 多态对象必须可被创建

    需要反序列化的类型应是 public，并尽量提供无参构造函数。构造函数中不要依赖必须运行时注入的资源。

  7. UI 对象和服务对象不要直接保存
    Window、Control、ICommand、IServiceProvider、消息服务、数据库上下文等对象应通过 JsonIgnore 或 XmlIgnore 排除。

  8. 文件路径建议使用相对路径或可配置路径

    模型、图片、模板、项目资源如果使用绝对路径，项目迁移到其他机器后可能失效。建议优先使用应用目录、项目目录或资源目录下的相对路径。

  9. 谨慎反序列化外部 JSON

    当前配置启用了 TypeNameHandling.All，它适合加载本应用生成的可信项目文件，但不建议直接反序列化来源不明的 JSON 文件。若需要导入第三方文件，应先校验来源、路径和类型白名单。

常见问题排查
现象 可能原因 处理建议
项目文件无法打开 类型重命名、程序集变化、JSON 损坏 查看日志，检查 $type 指向的类型是否仍存在
节点参数丢失 属性被 JsonIgnore / XmlIgnore 忽略，或默认值被忽略 检查属性特性和默认值设置
加载后命令为空 ICommand 属性被忽略 命令应使用只读属性动态创建，不应依赖序列化
加载后图像为空 运行结果未保存或图片路径失效 重新选择数据源，检查相对/绝对路径
加载后 ROI 或图形异常 类型转换失败或旧字段结构变化 检查 Rect、Point、图形类型是否兼容
保存文件过大 保存了运行结果、大集合或资源对象 为运行时数据添加忽略特性，改为保存路径或参数

Diagram：视觉流程图

Diagram 表示一个可视化机器视觉流程。它负责承载流程节点、节点连线、运行状态、画布尺寸、节点资源分组和流程执行上下文。

主应用中的默认流程图类型是 OpenCVVisionDiagramData，继承自 VisionDiagramDataBase，并实现 IVisionDiagramData 相关能力。

一个 Diagram 通常包含：

  • 画布尺寸、缩放、选中对象等流程图基础数据。
  • 节点集合和连线集合。
  • 可添加到画布的 NodeDataGroup 列表。
  • 流程运行状态，例如运行、停止、取消等。
  • 图像处理结果、运行消息和预览结果。

相关接口能力：

接口 说明
INodeDataGroupsDiagramData 提供节点分组资源，用于资源面板展示可用节点
IFlowableDiagramData 提供流程执行能力，支持节点按连线顺序运行
IResultImageSourceDiagramData 提供视觉结果图像输出能力
IVisionDiagramData 视觉流程图综合接口，包含消息、停止运行和运行结果等能力

NodeData：功能节点

NodeData 是流程图中的最小执行单元，表示一个具体功能节点，例如图像源、相机采集、滤波、形态学、模板匹配、ONNX 推理、检测记录或网络通信。

节点通常具备以下职责：

  • 定义节点显示名称、图标、描述和排序。
  • 定义运行参数和结果参数。
  • 接收上游节点输出，执行当前节点逻辑。
  • 输出处理结果给下游节点。
  • 在流程运行时提供消息、状态、耗时和结果展示。

OpenCV 图像处理节点通常继承 OpenCVNodeDataBase，核心扩展点是：

csharp 复制代码
protected override FlowableResult<IMatImage> Invoke(Mat fromImage)

常见节点类型：

节点类型 示例 说明
数据源节点 CameraCaptureNodeData、图像文件节点、视频文件节点 负责产生流程输入图像
图像处理节点 GaussianBlur、形态学节点、矫正节点 负责对输入图像进行处理并输出新图像
逻辑节点 ForNodeData、条件节点 负责流程控制、循环或条件分支
测量节点 CreateShapeNodeData、卡尺测量节点 负责图形、几何和测量结果计算
推理节点 Yolov5OnnxNodeData、分类节点、语义分割节点 负责 ONNX 模型推理
输出节点 结果展示、检测记录、网络通信节点 负责保存、展示或发送结果
NodeData 基础继承链

视觉节点最终都建立在 H.Controls.Diagram 的节点模型之上。常见继承链如下：

text 复制代码
NodeDataBase
└── TextNodeData
    └── DiagramableNodeDataBase
        └── ShowPropertyViewNodeDataBase
            └── ExpressionNodeDataBase
                └── FlowableNodeData
                    └── ResultPresenterNodeDataBase
                        └── SelectableFromNodeDataBase
                            └── ResultImageSourceNodeDataBase
                                └── StyleNodeDataBase
                                    └── StateNodeDataBase
                                        └── VisionNodeDataBase
                                            └── ShowPropertyNodeDataBase
                                                └── HelpNodeDataBase
                                                    └── DemoNodeDataBase
                                                        └── VisionNodeData<T>
                                                            └── FromImageVisionNodeDataBase<T>
                                                                └── NinePointSelectableVisionNodeData<T>
                                                                    └── ScalerSelectableVisionNodeData<T>
                                                                        └── WaitFromVisionNodeData<T>
                                                                            └── ROINodeData<T>
                                                                                └── OpenCVNodeDataBase

部分节点不是严格沿完整链路继承，例如网络节点通常直接继承 DemoNodeDataBase，数据源节点继承 StartVisionNodeData<T>，但都复用了流程执行、属性展示、表达式、消息和状态等公共能力。

各基类职责
基类/接口 主要作用
NodeDataBase 最基础节点数据，提供 ID、Location、Clone()、Create() 等节点通用能力
DiagramableNodeDataBase 绑定所属 DiagramData，提供上游、下游、全部上游节点查询能力
ShowPropertyViewNodeDataBase 提供属性面板展示对象，默认返回节点自身
ExpressionNodeDataBase 提供表达式读取能力，可从流程图和上游节点读取可表达参数
FlowableNodeData 流程执行核心基类，提供 Start()、TryInvokeAsync()、Invoke()、运行状态、耗时、消息、串行/并行后续执行等能力
ResultPresenterNodeDataBase 提供 ResultPresenter，用于展示节点执行后的附加结果 UI
SelectableFromNodeDataBase 支持从多个上游节点中选择允许触发当前节点的输入节点
ResultImageSourceNodeDataBase 提供结果图像源能力，用于节点预览和流程结果展示
StyleNodeDataBase 提供节点结果显示、样式、颜色等展示相关配置
StateNodeDataBase 提供 ViewState / ViewStates，让节点绑定 ShapeBox 绘图交互状态
VisionNodeDataBase 提供视觉节点通用参数，例如预览延迟、执行延迟、输出历史记录等
ShowPropertyNodeDataBase 面向视觉模块的属性展示节点基类
HelpNodeDataBase 提供帮助、说明类能力
DemoNodeDataBase 示例/演示型节点基类，常用于网络、记录等非图像处理节点
VisionNodeData<T> 视觉流程泛型节点核心基类，维护 ResultImage、InvokeTotal，封装图像结果、预览图、执行入口和资源释放
FromImageVisionNodeDataBase<T> 支持选择输入图像表达式，可从上游结果或指定表达式读取输入图像
NinePointSelectableVisionNodeData<T> 支持选择九点标定源，用于像素坐标和世界坐标转换场景
ScalerSelectableVisionNodeData<T> 支持选择比例尺源，将像素距离转换为实际距离
WaitFromVisionNodeData<T> 支持等待多个上游输入全部完成后再执行
ROINodeData<T> 支持 ROI 区域参数、ROI 图像结果和 DrawROIVisionState 绘制交互
OpenCVNodeDataBase OpenCV 图像处理节点基类，将 IMatImage 转为 Mat，扩展点为 Invoke(Mat fromImage)
OpenCVDetectorNodeDataBase OpenCV 检测类节点基类，适合轮廓、二维码、霍夫检测等
PointDetectorNodeDataBase 点检测类节点基类，适合角点等点特征检测
FeatureOpenCVNodeDataBase 特征点检测节点基类，提供 FeatureCountResult 结果参数
MorphologyOpenCVNodeDataBase 形态学节点基类，封装内核、锚点、迭代次数、边界处理和 MorphTypes 扩展点
CascadeClassifierOpenCVNodeDataBase 级联分类器检测基类，适合 Haar、LBP 等检测节点
OpenCVSrcFilesNodeDataBase OpenCV 文件数据源基类，基于 SrcFilesVisionNodeData<IMatImage> 读取图像文件
VideoCaptureNodeDataBase 视频/摄像头数据源基类，负责逐帧输出图像到下游流程
OutputNodeDataBase 输出节点基类，适合 OK/NG 和消息通知类节点
OnnxNodeDataBase ONNX 推理节点基类，继承 OpenCVNodeDataBase，面向 DNN/ONNX 模型推理
ObjDetectOnnxNodeDataBase ONNX 目标检测节点基类
ClsOnnxNodeDataBase ONNX 分类节点基类
InferOnnxNodeDataBase 通用 ONNX 推理节点基类
SemSegOnnxNodeDataBase ONNX 语义分割节点基类
DetectRecordNodeDataBase 检测记录节点基类，负责检测记录相关读写和判断
ModbusNodeDataBase / TcpSocketNodeDataBase / UdpNodeDataBase / SerialNodeDataBase 通信节点基类，分别封装 Modbus、TCP、UDP、串口相关公共能力
OpenCV 节点继承关系
直接基类 节点
OpenCVNodeDataBase AddSutract、BitwiseNot、Blur、Canny、CvtColor、DetailEnhance、DnnSuperres、EdgePreservingFilter、Flip、GaussianBlur、Hist、Hog、HomographyTransform、HSVInRange、MOG、MultiplayDivide、Normalize、PencilSketch、PixelThresholdIfConditionNodeData、Pow、Repeat、Resize、Rotate、SeamlessCloneBackground、SplitBGR、Stitching、Stylization、Subdiv2D、SVM、Threshold、Transpose、WarpAffineTransform、WarpPerspectiveTransform、Yolov3
MorphologyOpenCVNodeDataBase BlackHat、Close、Dilate、Erode、Gradient、Open、TopHat
OpenCVDetectorNodeDataBase BlobDetector、FindContours、HoughCircles、QRCode、RenderBlobs
PointDetectorNodeDataBase CornerHarris、CornerSubPix
HoughLinesBase HoughLines、HoughLinesP
FeatureOpenCVNodeDataBase AKazeFeatureDetector、BriskFeatureDetector、FastFeatureDetector、FreakFeatureDetector、KazeFeatureDetector、MserFeatureDetector、StarFeatureDetector
CascadeClassifierOpenCVNodeDataBase HaarCascade、LbpCascade
SeamlessCloneBase SeamlessClone
OpenCVSrcFilesNodeDataBase SrcImageFilesNodeData、OpenCVSrcImageFilesNodeData、OpenCVBitholderSrcImageFilesNodeData、OpenCVBoardSrcImageFilesNodeData、OpenCVCardoorSrcImageFilesNodeData、OpenCVHalconSrcImageFilesNodeData、OpenCVPillbagSrcImageFilesNodeData、OpenCVPillMagnesiumSrcImageFilesNodeData、OpenCVPipeJointsSrcImageFilesNodeData、OpenCVRadiusGaugesSrcImageFilesNodeData、OpenCVWoodSrcImageFilesNodeData、PersonSrcImageFilesNodeData
VideoCaptureNodeDataBase CameraCaptureNodeData、SrcVideoFilesNodeData
OutputNodeDataBase OKOutputNodeData、NGOutputNodeData、ShowInfoNotifyMessageOutputNodeData、ShowSuccessNotifyMessageOutputNodeData、ShowWarnNotifyMessageOutputNodeData、ShowErrorNotifyMessageOutputNodeData、ShowFatalNotifyMessageOutputNodeData、ShowDialogNotifyMessageOutputNodeData
ConditionNodeData<IMatImage> OpenCVConditionNodeData
ForNodeDataBase<IMatImage> ForNodeData
ForeachNodeDataBase<IMatImage, IVisionResultImage<IMatImage>> ForeachSplitResultImageNodeData
测量基类 CreateShapeNodeData、CircleToCircleMesauseNodeData、LineToCircleMesauseNodeData、LineToLineAngleMesauseNodeData、LineToLineMesauseNodeData、PointToCircleMesauseNodeData、PointToLineMesauseNodeData、PointToPointMesauseNodeData
ONNX、网络、记录和应用节点继承关系
模块 继承关系
ONNX 目标检测 ObjDetectOnnxNodeDataBase -> ObjDetectOnnxNodeData、Yolov5OnnxNodeData、Yolov5FaceOnnxNodeData
ONNX 分类 ClsOnnxNodeDataBase -> ClsOnnxNodeData、GenderClsOnnxNodeData
ONNX 通用推理 InferOnnxNodeDataBase -> InferOnnxNodeData、AgeInferOnnxNodeData
ONNX 语义分割 SemSegOnnxNodeDataBase -> SemSegOnnxNodeData、HumanSemSegOnnxNodeData
检测记录 DetectRecordNodeDataBase -> DetectRecordNodeData、ClassDetectRecordNodeData、ObjectDetectRecordNodeData、HasDetectRecordNodeData
HTTP 通信 DemoNodeDataBase -> HttpReadJsonNodeData、HttpWriteJsonNodeData
Modbus 通信 ModbusNodeDataBase -> ReadableModbusNodeData<T> / WriteableModbusNodeData<T> -> IntReadableModbusNodeData、ShortWriteableModbusNodeData
TCP 通信 TcpSocketNodeDataBase -> ReadableTcpSocketNodeData<T> -> TcpReadStringNodeData；TcpSocketNodeDataBase -> TcpWriteStringNodeData
UDP 通信 UdpNodeDataBase -> UdpReadStringNodeData、UdpWriteStringNodeData
串口通信 SerialNodeDataBase -> ReadableSerialNodeData<T> / WriteableSerialNodeData<T> -> SerialReadByteNodeData、SerialReadStringNodeData、SerialWriteByteNodeData、SerialWriteStringNodeData
相机数据源 CameraNodeDataBase<IMatImage> -> CameraNodeData
模板匹配 MatchingNodeData<IMatImage> -> Base64TemplateMatchNodeData、FeaturePointTemplateMatch、ShapeTemplateMatch；RenderBlobs -> HSVTemplateMatch
图像矫正 ForegroundInfoNodeDataBase -> ForegroundRotatedRectRectification、TakeoffForegroundInfo；OpenCVNodeDataBase -> RotatedRectRectification
选择基类的建议
开发目标 推荐基类
新增普通 OpenCV 图像处理节点 OpenCVNodeDataBase
新增带 ROI 的图像处理节点 OpenCVNodeDataBase，直接复用其上层 ROINodeData<IMatImage> 能力
新增形态学节点 MorphologyOpenCVNodeDataBase
新增特征点检测节点 FeatureOpenCVNodeDataBase
新增轮廓、二维码、霍夫等检测节点 OpenCVDetectorNodeDataBase 或其派生基类
新增图像/视频数据源 OpenCVSrcFilesNodeDataBase 或 VideoCaptureNodeDataBase
新增 ONNX 推理节点 ObjDetectOnnxNodeDataBase、ClsOnnxNodeDataBase、InferOnnxNodeDataBase 或 SemSegOnnxNodeDataBase
新增测量节点 CreateShapeNodeDataBase<T> 或 *MeasureNodeDataBase<T>
新增输出/消息节点 OutputNodeDataBase
新增非图像处理的功能节点 DemoNodeDataBase 或更底层的 FlowableNodeData

NodeDataGroup：节点资源分组

NodeDataGroup 表示资源面板中的节点分类，用于组织可拖拽到流程图中的节点。每个分组通常包含一组同类 NodeData。

例如：

分组 说明
数据源 图像、视频、相机、示例数据等输入节点
滤波模块 高斯滤波、均值滤波等图像滤波节点
形态学模块 腐蚀、膨胀、开闭运算等节点
逻辑模块 循环、条件、遍历等流程控制节点
卡尺测量 几何创建、距离、角度、圆线测量等节点
ONNX 目标检测、分类、语义分割等推理节点
网络通信 HTTP、TCP、UDP、Modbus 等通信节点
检测记录 检测结果保存、查询和判断节点

分组通常继承 NodeDataGroupBase，并通过 CreateNodeDatas() 返回节点集合。例如 BlurDataGroup 会从程序集里查找实现 IBlurGroupableNodeData 的节点，并按 Order 排序。

节点是否进入某个分组，通常由以下因素共同决定：

  1. 节点类继承了可识别的节点基类，例如 OpenCVNodeDataBase。
  2. 节点类实现了对应分组接口，例如 IBlurGroupableNodeData。
  3. 节点所在程序集被主应用引用并参与节点加载。
  4. Diagram 的 CreateNodeGroups() 返回了对应的 NodeDataGroup。

NodeGroup：业务分组定义

NodeGroup 模块主要定义节点分组类型、分组接口和分组元数据。它位于 Source/VisionMaster/H.VisionMaster.NodeGroup，用于描述"有哪些业务分类"和"节点如何归类"。

典型结构包括：

  • Groups/Blurs：滤波模块。
  • Groups/Conditions：逻辑模块。
  • Groups/Cameras：相机模块。
  • Groups/SrcImages：图像数据源模块。
  • Groups/Mesure：测量模块。
  • Groups/TemplateMatchings：模板匹配模块。
  • Groups/Rectifications：图像矫正模块。

模块关系

整体关系可以概括为：

text 复制代码
Project
└── DiagramDatas
    └── Diagram
        ├── NodeDatas       # 已放置到画布上的节点实例
        ├── Links           # 节点之间的连接关系
        └── NodeDataGroups  # 资源面板中的可用节点分组
            └── NodeData    # 可拖拽创建的节点模板/实例

二次开发时，最常见的扩展路径是：

  1. 新增一个 NodeData 实现具体功能。
  2. 让节点实现对应分组接口，例如 IBlurGroupableNodeData。
  3. 必要时新增或复用 NodeDataGroup。
  4. 确保主应用的 Diagram 能加载该分组。
  5. 重新生成并在流程资源面板中拖拽使用。

绘图、标注与交互模块

机器视觉应用中除了流程编排，还需要在图像上完成 ROI 选择、点线圆标注、测量图形绘制、像素拾取、卡尺区域编辑等交互。相关能力主要位于 Source/VisionMaster/H.VisionMaster.ShapeBox。

ShapeBox：图像与图形承载控件

ShapeBox 是绘图模块的核心 WPF 控件，继承自 FrameworkElement，用于在图像上叠加绘制一个或多个 IShape。

它主要负责：

  • 显示底图 ImageSource。
  • 维护单个图形 Shape 或图形集合 Shapes。
  • 根据 Position、Scale、Size 提供当前视图上下文。
  • 使用 DrawingVisual 分层绘制图像和图形。
  • 在缩放变化、图形集合变化时刷新绘制结果。
  • 支持像素颜色拾取 PickColor(Point point)。

ShapeBox 的基础绘制关系如下：

text 复制代码
ShapeBox
├── ImageDrawingVisual   # 底图层
└── ShapeDrawingVisual   # 图形层

在此基础上，模块继续扩展了多个专用控件：

控件 说明
ThumbShapeBox 支持绘制图形控制点或拖拽手柄
MouseOverShapeBox 支持鼠标悬停命中反馈
SelectShapeBox 支持选中图形并绘制选中态
StateShapeBox 支持通过 State 接管鼠标交互，绘制临时状态图形
PreviewShapeBox 支持鼠标附近的工具预览图形

IShape：图形抽象

IShape 是所有可绘制图形的基础接口，核心方法是：

csharp 复制代码
void Draw(IView view, DrawingContext drawingContext, Brush stroke, double strokeThickness = 1, Brush fill = null);

其中：

  • IView 提供当前视图位置、缩放比例和尺寸。
  • DrawingContext 是 WPF 绘制上下文。
  • stroke、strokeThickness、fill 控制图形样式。

常见图形包括：

图形 说明
PointShape 点标注
LineShape 直线标注
RectShape / ROIRectShape 矩形与 ROI 矩形
CircleShape 圆形标注，支持中心点、半径、标尺显示
PolygonShape / PolyLineShape 多边形和折线
CrossShape 十字准星
RulerLineShape 标尺线
CaliperLineShape / CaliperCircleShape / CaliperPointShape 卡尺测量相关图形
PixelColorPointShape 像素拾取标记

部分图形还会实现额外接口：

接口 说明
IBoundingBoxShape 提供 BoundingBox，便于框选、测量或定位
IHitableShape 支持鼠标命中检测
ISelectableShape 支持选中态绘制
IThumbShape 支持控制点、手柄绘制
IPreviewShape 支持工具预览绘制

ShapeBase 与 Handle

大多数图形不会直接实现 IShape，而是继承已有基类，例如 ShapeBase、CommonShapeBase、MatrixShapeBase、HandleShapeBase 或 TitleShapeBase。

这些基类提供了：

  • 通用绘制入口。
  • 坐标矩阵变换能力。
  • 标题绘制能力。
  • 控制点和手柄能力。
  • 命中检测和交互编辑能力。

Handle 用于描述图形上的可交互控制点，例如圆心、半径点、线段端点、删除按钮等。典型实现包括 ActionHandle、ActionCircleHandle、DeleteHandle。例如 CircleShape 会创建两个手柄：一个用于移动圆心，一个用于调整半径。

State：绘图交互状态

State 用于描述当前 ShapeBox 的交互模式，例如"绘制圆"、"绘制矩形"、"选择 ROI"、"拾取像素"等。StateShapeBox 通过 ViewState 属性持有当前状态，并把鼠标事件转发给状态对象。

IState 定义了基础鼠标交互：

csharp 复制代码
void MouseDown(object sender, MouseButtonEventArgs e);
void MouseLeave(object sender, MouseEventArgs e);
void MouseMove(object sender, MouseEventArgs e);
void MouseUp(object sender, MouseButtonEventArgs e);
void QueryCursor(object sender, QueryCursorEventArgs e);

IViewState 在此基础上增加了生命周期和视图绑定：

csharp 复制代码
IView View { get; set; }
void Enter();
void Exit();
void ScaleChanged();

常见状态包括：

状态 说明
NoneState 空状态，不执行特殊交互
ShowShapeState 展示图形状态
DefaultRectState 默认矩形交互状态
ROIRectState ROI 矩形选择状态
AddPointShapeState 添加点
AddLineShapeState 添加线
AddCircleShapeState 添加圆
AddRectShapeState 添加矩形
AddRulerLineShapeState 添加标尺线
AddPickPixelShapeState 拾取像素点

绘图交互流程

一次典型绘图流程如下：

text 复制代码
用户选择绘图工具
└── 设置 StateShapeBox.ViewState
    ├── State.Enter()
    ├── MouseDown / MouseMove / MouseUp
    ├── State 生成临时 Shape
    ├── DrawStateShape() 绘制预览/临时图形
    ├── 完成绘制后 AddShapes()
    └── ShapeBox.DrawShapes() 刷新正式图形层

以 AddCircleShapeState 为例：

  1. 第一次点击设置 CircleShape.Center。
  2. 鼠标移动时实时更新 CircleShape.Radius 并刷新状态图形。
  3. 第二次点击确认半径。
  4. 调用 AddShape() 将圆添加到图形集合。
  5. 清空临时状态图形。

绘图模块与视觉流程的关系

ShapeBox 主要用于图像交互和结果展示，常见使用场景包括：

  • 在图像上选择 ROI 区域。
  • 在测量节点中创建点、线、圆、矩形等几何对象。
  • 展示模板匹配、检测框、分割轮廓和测量结果。
  • 编辑卡尺线、卡尺圆等检测参数。
  • 拾取图像像素点和颜色。

在流程节点中，绘图结果通常会作为参数、ROI、几何输入或结果展示对象，与 NodeData 的执行逻辑配合使用。

Diagram 流程图控件体系

Diagram 控件位于 Source/WPF-Control/Source/Controls/H.Controls.Diagram，是项目中负责可视化流程编排的核心控件。它把 NodeData、PortData、LinkData 等数据对象呈现为可拖拽、可选择、可连接、可删除、可布局的图形化流程图界面。

控件与数据的对应关系

项目中的流程图采用"控件层 + 数据层"分离的方式：

text 复制代码
控件层                         数据层
Diagram      <------------>    IDiagramData / IDiagramDataSource
Node         <------------>    INodeData / NodeDataBase / FlowableNodeData
Port         <------------>    IPortData / FlowablePortData
Link         <------------>    ILinkData / FlowableLinkData
Part         <------------>    IPartData

其中：

  • 控件层负责显示和交互，例如拖拽节点、选择、连线、删除、缩放。
  • 数据层负责保存和恢复，例如节点位置、节点参数、端口信息、连线关系。
  • 序列化项目时主要保存 NodeDatas 和 LinkDatas，控件实例由 DataSource 在运行时重新创建。

Diagram：流程图画布

Diagram 继承自 ContentControl，实现 IDiagram，是整个流程图的画布容器。它内部通过多个图层管理节点和连线：

图层 说明
NodeLayer 节点图层，承载所有 Node 控件
LinkLayer 连线图层，承载已经创建的 Link 控件
DynamicLayer 动态连线图层，通常用于拖拽连线过程中的临时线

Diagram 的核心职责：

  • 根据 IDiagramDataSource 创建和刷新节点、连线。
  • 维护 Nodes、Links 集合。
  • 维护当前选中节点 SelectedNode 和当前选中元素 SelectedPart。
  • 支持添加节点 AddNode()、删除节点 RemoveNode()、添加连线 AddLink()。
  • 支持框架命令：删除选中、全选、对齐、缩放到适合、方向键移动节点等。
  • 支持缩放定位：ZoomTo()、ZoomToFit()。
  • 通过 LinkDrawer 控制连线绘制方式。
  • 通过 Layout 控制节点布局方式。

Diagram 与数据源的关系：

text 复制代码
IDiagramData
├── Datas.NodeDatas      # 保存节点数据
├── Datas.LinkDatas      # 保存连线数据
└── DataSource           # 运行时数据源，用于生成 Diagram 控件内容
    ├── GetNodeDatas()
    └── GetLinkDatas()

Part：流程图元素基类

Node、Port、Link 都继承自 FlowablePart，而 FlowablePart 继承自 Part。

Part 是所有流程图可交互元素的基础类，继承自 ContentPresenter，所以它本身可以通过 Content 绑定数据对象，并通过 DataTemplate 呈现不同外观。

Part 提供的通用能力：

  • Content：承载 IPartData 数据对象。
  • IsSelected：选中状态。
  • SelectionChanged：选中状态变化事件。
  • Delete()：从所在图层删除控件。
  • Clear()：清理逻辑关系，派生类可重写。
  • GetDiagram()：获取所属 Diagram。
  • IsDragEnter、IsCanDrop：拖拽状态附加属性。
  • HasError：错误状态标记。
  • GetPrevious() / GetNext()：键盘或流程导航时使用。

点击 Part 时会自动设置 Diagram.SelectedPart，并根据是否按下 Ctrl 控制单选或多选。

Node：流程节点控件

Node 表示流程图中的节点控件，通常对应一个 INodeData，在视觉流程中就是一个具体 NodeData 功能模块。

Node 的核心数据来自：

csharp 复制代码
public interface INodeData : IPartData
{
    string ID { get; set; }
    Point Location { get; set; }
    INodeData Create();
}

Node 的主要职责：

  • 显示节点内容，例如节点名称、图标、状态、参数摘要等。
  • 保存和同步节点位置 Location。
  • 管理节点端口 Port。
  • 管理与节点相关的连线集合：
    • LinksInto：进入当前节点的流程连线。
    • LinksOutOf：从当前节点输出的流程连线。
    • ConnectLinks：非流程型普通连接线。
  • 删除节点时同步删除所有相关连线。
  • 提供上游、下游节点查询：GetFromNodes()、GetToNodes()、GetAllToNodes()。
  • 提供节点及相关元素枚举：GetParts()、GetAllParts()。

节点删除逻辑大致如下：

text 复制代码
Node.Delete()
├── 找到所有进入、输出、连接线
├── 删除相关 Link
├── 清理 Node 与 Link 的引用关系
└── 从 Diagram 中移除 Node

在视觉流程中，节点控件本身只负责交互和显示，真正的运行逻辑位于 FlowableNodeData、VisionNodeData<T>、OpenCVNodeDataBase 等数据对象中。

Port：节点端口控件

Port 表示节点上的连接点，用于创建连线或表达输入输出方向。一个节点可以拥有多个端口。

端口数据接口：

csharp 复制代码
public interface IPortData : ILinkInitializer, IData
{
    string ID { get; set; }
    string NodeID { get; set; }
    string Name { get; set; }
    Dock Dock { get; set; }
    PortType PortType { get; set; }
    Thickness PortMargin { get; set; }
}

Port 的主要职责：

  • 保存所属节点 ParentNode。
  • 保存端口方向 Dock，例如 Left、Top、Right、Bottom。
  • 保存端口类型 PortType，用于区分输入、输出或双向端口。
  • 支持拖拽创建连接。
  • 删除端口时自动删除连接到该端口的连线。
  • 查询进入端口和输出端口的连线：GetLinkInto()、GetLinksOutOf()。
  • 查询端口连接到的下游节点：GetToNodes()。

端口的 Dock 会影响连线起点、终点以及拖拽时的方向辅助。例如 ChangedPoint() 会根据端口方向把点向外偏移，用于连线绘制时产生更自然的折线或曲线。

Link：连线控件

Link 表示节点与节点之间的连接线，通常对应一个 ILinkData。

连线数据接口：

csharp 复制代码
public interface ILinkData : IPartData
{
    string FromNodeID { get; set; }
    string ToNodeID { get; set; }
    string FromPortID { get; set; }
    string ToPortID { get; set; }
}

Link 的核心职责：

  • 保存起点节点 FromNode 和终点节点 ToNode。
  • 保存起点端口 FromPort 和终点端口 ToPort。
  • 使用内部 Path 绘制连线。
  • 通过 Diagram.LinkDrawer 计算连线路径。
  • 删除时清理节点与连线之间的引用关系。
  • 支持流程导航：GetPrevious() 返回起点节点，GetNext() 返回终点节点。

创建连线时，会根据节点数据创建对应 LinkData：

text 复制代码
Link.Create(from, to)
├── 设置 FromNode / ToNode
├── 触发节点或端口的 ILinkInitializer
├── 如果 FromNode.Content 实现 ILinkDataCreator，则创建 LinkData
├── 如果 LinkData 实现 IFlowable，则加入 LinksOutOf / LinksInto
└── 否则加入 ConnectLinks

这意味着流程型连线和普通连接线可以共用 Link 控件，但通过数据对象是否实现 IFlowable 来区分是否参与流程执行。

LinkDrawer：连线绘制器

DiagramDataBase 默认提供多种连线绘制器：

绘制器 说明
BrokenLinkDrawer 折线连线，默认方式
LineLinkDrawer 直线连线
BezierLinkDrawer 贝塞尔曲线连线
ArcLinkDrawer 弧线连线

Link.Update() 时会调用：

text 复制代码
diagram.LinkDrawer.DrawPath(link, out center)

然后把返回的 Geometry 设置给内部 Path.Data。因此如果需要自定义连线样式，可以新增实现 ILinkDrawer 的绘制器，并加入 CreateLinkDrawerSource()。

Layout：节点布局

DiagramDataBase 维护 Layouts 和当前 Layout。默认布局为 LocationLayout，即按节点自身 Location 显示。

常见布局相关能力：

  • 按保存的位置恢复节点。
  • 对齐选中节点或全部节点。
  • 通过布局算法重新排列节点。
  • 结合 ZoomToFit() 自动缩放到合适视图。

当前视觉流程主要依赖节点保存的 Location，用户拖拽节点后位置会写回 INodeData.Location，项目保存时一起序列化。

DiagramData：流程图数据模型

DiagramDataBase 是 Presenter 层的流程图数据基类，负责把可视化控件状态转化为可保存数据。

重要属性和职责：

属性/方法 说明
Name 流程图名称
Width / Height 流程图画布尺寸
SelectedPartData 当前选中的节点、端口或连线数据
LinkDrawer 当前连线绘制方式
Layout 当前布局方式
DataSource 运行时 Diagram 数据源，不直接序列化
Datas.NodeDatas 可序列化的节点数据集合
Datas.LinkDatas 可序列化的连线数据集合
OnSerializing() 保存前刷新 Datas
OnDeserialized() 加载后重建 DataSource 并通知节点/连线

序列化时：

text 复制代码
Diagram 控件实例不会保存
Node / Port / Link 控件实例不会保存
保存的是 NodeData、PortData、LinkData 等数据对象
加载后由 DataSource 重新创建控件树

常见交互流程

1. 从资源面板拖入节点
text 复制代码
NodeDataGroup.NodeDatas 中的 NodeData
└── 拖拽到 Diagram
    ├── 创建 Node 控件
    ├── Node.Content = NodeData
    ├── 设置 NodeData.Location
    ├── 创建 Port 控件和 PortData
    └── 加入 Diagram.NodeLayer / DataSource
2. 从端口拖拽创建连线
text 复制代码
鼠标从 FromPort 拖出
└── DynamicLayer 显示临时 Link
    └── 拖到 ToPort 或 ToNode
        ├── 创建 Link 控件
        ├── 创建 LinkData
        ├── 设置 FromNodeID / ToNodeID / FromPortID / ToPortID
        ├── 加入 FromNode.LinksOutOf
        ├── 加入 ToNode.LinksInto
        └── 加入 Diagram.LinkLayer / DataSource
3. 删除节点或连线
text 复制代码
用户选中 Part
└── Delete 键或删除命令
    ├── Part.Delete()
    ├── 从 Layer.Children 移除控件
    ├── Node / Link / Port 清理引用关系
    └── Diagram.OnItemsChanged() 刷新可序列化数据
4. 执行流程
text 复制代码
FlowableDiagramData.Start()
└── 找到起始节点
    └── IFlowableNodeData.Start()
        ├── 当前 NodeData.Invoke()
        ├── 根据 LinkData 找到下游节点
        └── 继续执行下游 NodeData

控件负责"连起来"，数据负责"跑起来"。流程执行主要依赖 FlowableNodeData 和 FlowableLinkData，而不是直接依赖 Node、Link 控件。

二次开发建议

  • 新增视觉功能时，优先新增 NodeData，不要直接继承 Node 控件。
  • 只有需要改变节点交互或外观结构时，才考虑自定义 Node 控件或 DataTemplate。
  • 节点可连接能力应通过 IPortableNodeData 和 PortData 描述，而不是在控件中硬编码端口。
  • 连线保存必须依赖稳定的 NodeID、PortID，不要用控件引用做持久化。
  • 自定义连线形状时优先实现 ILinkDrawer。
  • 自定义布局时优先实现 ILayout。
  • 需要保存的数据放到 NodeData、PortData、LinkData，运行时控件状态尽量不要序列化。
  • 双击节点或连线时，可通过 IDiagramShowPropertyView 或 IocMessage.Form.ShowTabEdit() 显示属性编辑界面。

数据驱动 UI：DataTemplate 与 Presenter

本项目大量采用 WPF 的数据驱动模式：业务对象只负责描述数据和状态，界面通过 DataTemplate、ContentPresenter、ItemsControl 和各种 Presenter 自动选择显示方式。这样可以让 Project、Diagram、NodeData、NodeDataGroup、运行结果、图形状态等对象保持纯数据/状态模型，UI 呈现逻辑集中在 XAML 模板和 Presenter 中。

核心思想

text 复制代码
数据对象 / ViewModel / Presenter
        ↓  Binding / ContentPresenter / ItemsControl
DataTemplate 根据 DataType 自动匹配显示方式
        ↓
最终 WPF 控件界面

这种模式的好处：

  • 新增数据类型时，只需要新增对应 DataTemplate，不必修改主窗口复杂布局。
  • 业务节点不直接依赖具体控件，便于序列化、测试和复用。
  • ContentPresenter 可以按对象实际类型自动切换界面。
  • ItemsControl 可以按集合数据自动生成列表、工具栏、资源面板、历史结果等。
  • 运行结果可以通过 IResultPresenter 统一呈现，不同节点返回不同 Presenter 即可。

ContentPresenter：按对象类型自动呈现

主窗口中多处使用 ContentPresenter 直接绑定数据对象，由 WPF 根据资源中的 DataTemplate.DataType 自动选择模板。

例如流程图区域：

xaml 复制代码
<ContentPresenter Content="{Binding SelectedDiagramData}">
    <ContentPresenter.Resources>
        <DataTemplate DataType="{x:Type ld:OpenCVVisionDiagramData}">
            <!-- OpenCVVisionDiagramData 的专用呈现界面 -->
        </DataTemplate>
    </ContentPresenter.Resources>
</ContentPresenter>

当 SelectedDiagramData 是 OpenCVVisionDiagramData 时，界面自动使用该模板显示视觉流程图、图像预览、历史结果、节点结果等内容。

同样，数据源区域也使用不同 DataTemplate 呈现不同节点：

xaml 复制代码
<ContentPresenter Content="{Binding SrcImageNodeData}">
    <ContentPresenter.Resources>
        <DataTemplate DataType="{x:Type OpenCVSrcFilesNodeDataBase}">
            <!-- 图像文件源管理界面 -->
        </DataTemplate>

        <DataTemplate DataType="{x:Type SrcVideoFilesNodeData}">
            <!-- 视频文件源管理界面 -->
        </DataTemplate>

        <DataTemplate DataType="{x:Type CameraCaptureNodeData}" />
    </ContentPresenter.Resources>
</ContentPresenter>

因此新增一种数据源节点时，可以为该节点类型新增模板，而不是在主界面中写大量类型判断。

ItemsControl：集合数据驱动列表和工具栏

项目中大量集合 UI 都由 ItemsControl、ListBox、TreeView、TabControl、DataGrid 驱动。

例如工具栏命令来自命令集合：

xaml 复制代码
<ItemsControl ItemsSource="{Binding Commands, IsAsync=True}">
    <ItemsControl.ItemTemplate>
        <DataTemplate>
            <FontIconButton
                Command="{Binding}"
                Content="{Binding Icon}"
                ToolTip="{Binding Name}" />
        </DataTemplate>
    </ItemsControl.ItemTemplate>
</ItemsControl>

这里 Commands 集合中的每个命令对象都会被模板渲染成一个 FontIconButton。如果后续新增命令，只需要把命令加入集合，界面会自动出现按钮。

流程图标签页也由项目中的 DiagramDatas 集合驱动：

xaml 复制代码
<TabControl
    ItemsSource="{Binding DiagramDatas}"
    SelectedItem="{Binding SelectedDiagramData}">
    <TabControl.ItemTemplate>
        <DataTemplate>
            <DockPanel>
                <TextBox Text="{Binding Name}" />
                <FontIconButton Command="{Binding StartCommand}" />
                <FontIconButton Command="{Binding StopCommand}" />
                <FontIconButton Command="{Binding ResetCommand}" />
            </DockPanel>
        </DataTemplate>
    </TabControl.ItemTemplate>
</TabControl>

Project 只维护 DiagramDatas，标签页的创建、选中和标题显示都由绑定完成。

NodeDataGroup Presenter：节点资源面板呈现

节点资源面板没有直接把 NodeDataGroup 写死在主窗口中，而是通过 Presenter 转换和模板呈现。

主窗口绑定：

xaml 复制代码
<ContentPresenter
    Content="{Binding SelectedDiagramData.NodeGroups, Converter={GetNodeDataGroupsTreeViewPresenter}}" />

<ContentPresenter
    Content="{Binding SelectedDiagramData.NodeGroups, Converter={GetNodeDataGroupsItemsControlPresenter}}" />

转换器会把 IEnumerable<INodeDataGroup> 包装为对应 Presenter：

csharp 复制代码
public class NodeDataGroupsTreeViewPresenter : DisplayBindableBase
{
    public IEnumerable<INodeDataGroup> NodeDataGroups { get; set; }
}

然后在资源字典中通过 DataTemplate 呈现：

xaml 复制代码
<DataTemplate DataType="{x:Type ld:NodeDataGroupsTreeViewPresenter}">
    <TreeView ItemsSource="{Binding NodeDataGroups}">
        <ItemsControl.ItemTemplate>
            <HierarchicalDataTemplate ItemsSource="{Binding NodeDatas}">
                <DockPanel>
                    <FontIconTextBlock Text="{Binding Icon}" />
                    <TextBlock Text="{Binding Name}" />
                    <TextBlock Text="{Binding Description}" />
                </DockPanel>
            </HierarchicalDataTemplate>
        </ItemsControl.ItemTemplate>
    </TreeView>
</DataTemplate>

同一份 NodeGroups 数据可以用不同 Presenter 呈现为：

  • 树形列表：NodeDataGroupsTreeViewPresenter
  • 分组卡片：NodeDataGroupsItemsControlPresenter
  • 右键菜单：NodeDataGroupsContextMenuPresenter

这就是"同一数据，多种视图"的典型数据驱动模式。

ResultPresenter：节点运行结果呈现

节点执行后可以返回 ResultPresenter，主窗口通过一个 ContentPresenter 展示当前节点结果：

xaml 复制代码
<ContentPresenter Content="{Binding SelectedDiagramData.ResultNodeData.ResultPresenter}" />

节点本身只需要设置：

csharp 复制代码
return this.OK(resultImage, resultPresenter);

或在基类中重写：

csharp 复制代码
public override IResultPresenter CreateResultPresenter()
{
    return new DataGridResultPresenter<MyResultItem>(items);
}

不同 Presenter 通过不同 DataTemplate 呈现。例如表格结果：

xaml 复制代码
<DataTemplate DataType="{x:Type lr:DataGridResultPresenterBase}">
    <DataGrid
        AutoGenerateColumns="False"
        IsReadOnly="True"
        ItemsSource="{Binding Collection}"
        SelectedItem="{Binding SelectedItem}" />
</DataTemplate>

简单值结果：

xaml 复制代码
<DataTemplate DataType="{x:Type lr:ValueResultPresenterBase}">
    <ContentPresenter Content="{Binding Value}" />
</DataTemplate>

因此二次开发节点时，推荐把结果展示封装为 Presenter，而不是在节点里直接创建窗口或控件。

DataTemplate 的典型使用位置

场景 数据对象 呈现方式
主流程图区域 OpenCVVisionDiagramData ContentPresenter + DataTemplate DataType
图像/视频/相机源面板 OpenCVSrcFilesNodeDataBase、SrcVideoFilesNodeData、CameraNodeData 数据源节点类型模板
节点资源树 NodeDataGroupsTreeViewPresenter TreeView + HierarchicalDataTemplate
节点资源卡片 NodeDataGroupsItemsControlPresenter ItemsControl + Expander + 节点模板
命令工具栏 Commands 集合 ItemsControl.ItemTemplate 生成按钮
流程图标签页 DiagramDatas 集合 TabControl.ItemTemplate
历史运行结果 Messages 集合 DataGrid + DataGridTemplateColumn
当前节点结果 IResultPresenter ContentPresenter + Presenter 模板
绘图工具栏 ViewStates 集合 ListBox.ItemTemplate 生成图标工具

二次开发：新增一种 Presenter

如果某个节点需要显示自定义结果，推荐新增 Presenter 类型和对应模板。

  1. 定义 Presenter 数据对象：
csharp 复制代码
public class DefectListPresenter : DisplayBindableBase, IResultPresenter
{
    public ObservableCollection<DefectItem> Items { get; } = new();

    private DefectItem _selectedItem;
    public DefectItem SelectedItem
    {
        get { return _selectedItem; }
        set
        {
            _selectedItem = value;
            RaisePropertyChanged();
        }
    }
}
  1. 在资源字典中定义模板：
xaml 复制代码
<DataTemplate DataType="{x:Type local:DefectListPresenter}">
    <DataGrid
        AutoGenerateColumns="False"
        ItemsSource="{Binding Items}"
        SelectedItem="{Binding SelectedItem}">
        <DataGrid.Columns>
            <DataGridTextColumn Binding="{Binding Name}" Header="缺陷" />
            <DataGridTextColumn Binding="{Binding Score}" Header="得分" />
            <DataGridTextColumn Binding="{Binding Rect}" Header="区域" />
        </DataGrid.Columns>
    </DataGrid>
</DataTemplate>
  1. 节点执行时返回 Presenter：
csharp 复制代码
protected override FlowableResult<IMatImage> Invoke(Mat fromImage)
{
    DefectListPresenter presenter = new DefectListPresenter();
    presenter.Items.Add(new DefectItem { Name = "Scratch", Score = 0.98 });

    return this.OK(fromImage.Clone(), presenter);
}

这样主窗口无需修改，ContentPresenter 会根据 DefectListPresenter 的类型自动找到模板并显示。

二次开发：新增一种节点资源面板呈现方式

如果希望同一组节点资源用新的方式显示，例如"搜索卡片视图"，可以新增一个 Presenter 和转换器：

csharp 复制代码
public class SearchNodeDataGroupsPresenter : DisplayBindableBase
{
    public SearchNodeDataGroupsPresenter(IEnumerable<INodeDataGroup> groups)
    {
        this.NodeDataGroups = groups;
    }

    public IEnumerable<INodeDataGroup> NodeDataGroups { get; }
}

然后定义 DataTemplate：

xaml 复制代码
<DataTemplate DataType="{x:Type local:SearchNodeDataGroupsPresenter}">
    <DockPanel>
        <TextBox DockPanel.Dock="Top" ToolTip="搜索节点" />
        <ItemsControl ItemsSource="{Binding NodeDataGroups}">
            <!-- 这里继续定义分组和节点展示方式 -->
        </ItemsControl>
    </DockPanel>
</DataTemplate>

最后在主界面中使用：

xaml 复制代码
<ContentPresenter Content="{Binding SelectedDiagramData.NodeGroups, Converter={local:GetSearchNodeDataGroupsPresenter}}" />

使用建议

  • NodeData、Project、Diagram 尽量只保存业务参数、状态和命令，不直接持有复杂 UI 控件。
  • 需要显示复杂结果时，优先定义 Presenter + DataTemplate。
  • 需要支持多种显示方式时，优先为同一数据创建多个 Presenter，而不是复制业务数据。
  • DataTemplate 尽量放在模块自己的资源字典中，随模块合并，避免主窗口持续膨胀。
  • ContentPresenter.Content 绑定对象，DataTemplate.DataType 绑定类型，是项目中最常用的自动呈现方式。
  • 需要列表时使用 ItemsControl.ItemTemplate；需要树形结构时使用 HierarchicalDataTemplate；需要表格时使用 DataGridTemplateColumn 或专用 Presenter。
  • 不建议在节点执行逻辑中直接弹窗展示结果，除非是明确的输出节点；普通结果应通过 ResultPresenter 展示。

Form 表单组件

Form 位于 Source/WPF-Control/Source/Controls/H.Controls.Form，是项目中用于"根据对象自动生成参数编辑界面"的核心控件。它通过反射读取对象属性，再根据属性类型、特性和配置生成不同的 PropertyItem，常用于节点参数编辑、项目编辑、设置项编辑、绘图状态编辑和弹窗表单。

核心用途

Form 主要解决以下问题：

  • 自动把对象属性转换为可编辑表单。
  • 根据 Display、ReadOnly、Required、Range、DefaultValue 等特性控制显示、分组、排序和校验。
  • 根据属性类型自动选择编辑器，例如文本框、复选框、枚举下拉、日期控件、命令按钮等。
  • 支持只显示指定属性、排除指定属性、只显示指定分组。
  • 支持只读查看模式和编辑模式。
  • 支持分组显示、搜索过滤、异步加载和属性值变化通知。
  • 支持自定义 PropertyItem，用于文件选择、目录选择、颜色、画刷、单位、表达式、下拉数据源等复杂编辑场景。

基本使用

最简单的用法是绑定 SelectObject：

xaml 复制代码
<Form SelectObject="{Binding ResultNodeData}" />

在主窗口中，当前模块结果使用 Form 显示节点结果参数：

xaml 复制代码
<Form
    SelectObject="{Binding ResultNodeData}"
    UseGroupNames="{x:Static VisionPropertyGroupNames.ResultParameters}" />

这表示只显示 ResultNodeData 中 Display.GroupName 属于 ResultParameters 的属性。

Form 与属性特性

Form 默认只显示带 DisplayAttribute 的属性，因为 UseDisplayOnly 默认值为 true。

典型属性写法：

csharp 复制代码
private double _threshold = 128;

[DefaultValue(128.0)]
[Range(0, 255)]
[Display(Name = "阈值", GroupName = VisionPropertyGroupNames.RunParameters, Description = "二值化阈值", Order = 10)]
public double Threshold
{
    get { return _threshold; }
    set
    {
        _threshold = value;
        RaisePropertyChanged();
        this.Invoke();
    }
}

常用特性：

特性 作用
Display(Name, GroupName, Description, Order) 控制显示名称、分组、说明和排序
Browsable(false) 不在表单中显示
ReadOnly(true) 显示为只读
Required 必填校验
Range 数值范围校验
DefaultValue 默认值说明，并配合序列化减少默认值保存
TypeConverter 使用类型转换器进行文本编辑和序列化
PropertyItem(typeof(...)) 指定自定义属性编辑器
PropertyViewItem(typeof(...)) 指定只读查看模式下的属性展示器

自动编辑器选择规则

Form 会把每个属性包装成 IPropertyItem。默认创建规则大致如下：

属性类型/配置 默认 PropertyItem
ICommand CommandPropertyItem
DateTime DateTimePropertyItem
bool BoolPropertyItem
bool? BoolNullablePropertyItem
enum EnumPropertyItem
支持 TypeConverter 的类型 TextPropertyItem
IConvertible 或基元类型、string TextPropertyItem
其他对象 ObjectPropertyItem<object>
标记 PropertyItemAttribute 使用指定的自定义 PropertyItem

如果启用 UsePropertyView，则会进入只读展示模式，优先使用 PropertyViewItemAttribute 指定的展示器，否则使用只读型属性项。

属性筛选与显示控制

Form 提供大量选项控制属性是否显示：

选项 说明
UseDisplayOnly 只显示带 Display 的属性，默认 true
UseDeclaredOnly 只显示当前类型声明的属性，不包含基类属性
UsePropertyNames 只显示指定属性名，多个名称用空格或逗号分隔
ExceptPropertyNames 排除指定属性名
UseGroupNames 只显示指定分组名
UseNull 是否显示值为 null 的属性
UseCommand 是否显示命令属性
UseCommandOnly 是否只显示命令属性
UseEnum / UseString / UseDateTime / UseBoolen 控制对应类型是否显示
UseClass / UseArray / UseInterface / UsePrimitive 控制对应类型类别是否显示
UseTypeConverterOnly 只显示具备 TypeConverter 的属性
UseOrder 按 Display.Order 排序，默认 true
UseOrderByName 按名称排序
UseOrderByType 按 PropertyItem 类型排序
UseGroup 按 GroupName 分组显示
SearchText 按名称、说明等进行搜索过滤

示例：只显示运行参数和结果参数：

xaml 复制代码
<Form
    SelectObject="{Binding ResultNodeData}"
    UseGroup="True"
    UseGroupNames="运行参数,结果参数" />

示例：只编辑模型路径和标签路径：

xaml 复制代码
<Form
    SelectObject="{Binding SelectedNodeData}"
    UsePropertyNames="ModelPath,LabelsPath" />

FormPresenter 与 DataTemplate

项目仍然遵循数据驱动模式，不一定直接在界面放置 Form，也可以使用 FormPresenter 包装表单配置。

FormPresenter 实现了 IFormOption，并通过 DataTemplate 呈现为 Form：

xaml 复制代码
<DataTemplate DataType="{x:Type local:FormPresenter}">
    <local:Form
        SelectObject="{Binding SelectObject}"
        UseGroup="{Binding UseGroup}"
        UseGroupNames="{Binding UseGroupNames}"
        UsePropertyNames="{Binding UsePropertyNames}"
        ExceptPropertyNames="{Binding ExceptPropertyNames}" />
</DataTemplate>

这意味着可以在代码中创建一个 Presenter，然后交给 ContentPresenter 自动显示：

csharp 复制代码
var presenter = new FormPresenter(nodeData)
{
    UseGroup = true,
    UseGroupNames = VisionPropertyGroupNames.RunParameters
};

弹窗编辑：IocMessage.Form

项目中大量参数编辑窗口通过 IocMessage.Form 打开。它内部使用 StaticFormPresenter 或 TabFormPresenter，并自动执行模型校验。

常用方式：

csharp 复制代码
bool? r = await IocMessage.Form.ShowEdit(this, x =>
{
    x.Title = "编辑节点参数";
}, null, x =>
{
    x.UseGroupNames = VisionPropertyGroupNames.RunParameters;
    x.UseCommand = false;
});

只读查看：

csharp 复制代码
await IocMessage.Form.ShowView(this, x =>
{
    x.Title = "查看节点参数";
}, x =>
{
    x.UseGroup = true;
});

Tab 分组编辑：

csharp 复制代码
bool? r = await IocMessage.Form.ShowTabEdit(data, x =>
{
    x.Title = "新建流程图";
}, null, x =>
{
    x.UseGroupNames = "基础信息,数据," + VisionPropertyGroupNames.DisplayParameters;
});

表单提交时会优先使用传入的 match 校验；如果没有传入，则调用对象的 ModelState，根据 Required、Range 等数据注解进行校验。

自定义 PropertyItem

当默认编辑器不满足需求时，可以为属性指定自定义编辑器。例如文件路径、文件夹路径、单位文本、表达式下拉、颜色选择等都可以通过自定义 PropertyItem 实现。

csharp 复制代码
[PropertyItem(typeof(OpenFileDialogPropertyItem))]
[Display(Name = "模型文件", GroupName = VisionPropertyGroupNames.RunParameters)]
public string ModelPath { get; set; }

常见扩展方向：

场景 推荐方式
文件路径 OpenFileDialogPropertyItem 或自定义文件选择 PropertyItem
文件夹路径 文件夹选择 PropertyItem
枚举/数据源选择 ComboBoxPropertyItem 或实现 ISelectSourcePropertyItem
颜色/画刷 ColorPropertyItem、BrushPropertyItem
单位输入 单位文本 PropertyItem
表达式选择 ExpressionComboBoxPropertyItem
复杂对象 PresenterPropertyItem、FormPropertyItem 或自定义 Presenter

与 NodeData 的关系

NodeData 的参数面板、运行参数编辑、结果参数展示都依赖 Form 的能力。节点开发时建议：

  • 所有需要配置的参数使用 Display 标记，并设置清晰的 GroupName。
  • 运行参数放到 VisionPropertyGroupNames.RunParameters。
  • 结果参数放到 VisionPropertyGroupNames.ResultParameters，必要时加 ReadOnly(true)。
  • 基础参数、显示参数、流程参数使用项目已有分组名，保持 UI 一致。
  • 对文件、目录、颜色、表达式等复杂字段使用合适的 PropertyItem。
  • 参数 setter 中调用 RaisePropertyChanged()，需要实时预览时再调用 this.Invoke()。

示例：节点参数在 Form 中自动显示：

csharp 复制代码
[Display(Name = "核大小", GroupName = VisionPropertyGroupNames.RunParameters, Description = "滤波核大小", Order = 10)]
public Size KSize
{
    get { return _ksize; }
    set
    {
        _ksize = value;
        RaisePropertyChanged();
        this.Invoke();
    }
}

使用建议

  • 优先用 Display 和数据注解描述参数，不要为每个节点手写参数界面。
  • 表单只负责编辑可持久化或可恢复的参数，运行时对象应标记 Browsable(false) 或 JsonIgnore。
  • 分组名要统一，避免同类参数散落在多个分组。
  • 对复杂类型优先使用 TypeConverter 或自定义 PropertyItem，确保编辑、显示和序列化一致。
  • 对只读结果参数使用 ReadOnly(true)，避免用户误改运行结果。
  • 对性能敏感的大对象避免进入 Form，可通过 UsePropertyNames 或 ExceptPropertyNames 精确控制显示范围。

IocMessage 消息服务

IocMessage 位于 Source/WPF-Control/Source/Services/H.Services.Message/IocMessage.cs，是项目中统一访问消息、对话框、表单、通知、文件选择等 UI 服务的静态入口。它通过 IoC 容器获取具体服务，业务代码不需要直接依赖窗口或控件实现。

主要职责

IocMessage 主要用于：

  • 显示普通提示、确认、错误信息。
  • 显示自定义 Presenter 对话框。
  • 显示 Form 自动表单编辑窗口。
  • 显示 Snack 消息、Notify 通知、系统托盘通知。
  • 显示等待、进度、字符串输入等交互对话框。
  • 打开文件选择、保存文件、文件夹选择窗口。
  • 在主窗口未加载时自动降级为 MessageBox 或独立窗口提示。

服务入口

IocMessage 暴露的常用服务：

入口 服务接口 说明
IocMessage.Adorner IAdornerDialogMessageService 基于装饰层的对话框服务
IocMessage.Window IWindowDialogMessageService 独立窗口对话框服务
IocMessage.Dialog IDialogMessageService 应用内通用对话框服务
IocMessage.Snack ISnackMessageService 底部或轻量提示消息
IocMessage.Notify INoticeMessageService 通知消息，支持信息、成功、警告、错误、进度等
IocMessage.SystemNotify ISystemNotifyMessage 系统托盘气泡通知
IocMessage.TaskBar ITaskBarMessage 任务栏状态提示
IocMessage.Form IFormMessageService 自动表单编辑、查看和 Tab 编辑
IocMessage.IOFileDialog IIOFileDialogService 打开文件、打开多个文件、保存文件
IocMessage.IOFolderDialog IIOFolderDialogService 选择文件夹

当前主应用调用 services.AddApplicationServices() 后，会间接执行 services.AddDefaultMessages()，默认注册：

text 复制代码
AddAdornerDialogMessage()
AddWindowTransparencyMessage()
AddFormMessageService()
AddNoticeMessage()
AddSnackMessage()
AddIOFolderDialogService()

因此大多数业务代码可以直接使用 IocMessage。

普通提示与确认

最常用的是 ShowDialogMessage：

csharp 复制代码
await IocMessage.ShowDialogMessage("保存成功");

带标题：

csharp 复制代码
await IocMessage.ShowDialogMessage("模型文件不存在", "提示");

确认/取消：

csharp 复制代码
bool? r = await IocMessage.ShowDialogMessage(
    "删除数据无法恢复，确定要删除？",
    "确认删除",
    DialogButton.SumitAndCancel);

if (r == true)
{
    // 执行删除
}

ShowDialogMessage 内部会自动判断当前 UI 环境：

  • 如果 Dialog 可用且主窗口已加载，优先使用应用内对话框。
  • 如果主窗口未加载，但 Window 可用，则使用独立窗口。
  • 如果消息服务尚未注册，则降级为 WPF MessageBox。

显示自定义 Presenter

如果要显示复杂内容，推荐创建 Presenter，然后交给 IocMessage.ShowDialog 或 IocMessage.Dialog.Show：

csharp 复制代码
var presenter = new MyResultPresenter();

bool? r = await IocMessage.ShowDialog(presenter, x =>
{
    x.Title = "检测结果";
    x.MinWidth = 800;
    x.MinHeight = 500;
    x.HorizontalContentAlignment = HorizontalAlignment.Stretch;
    x.VerticalContentAlignment = VerticalAlignment.Stretch;
});

需要在确认前执行校验时，可使用 Dialog.Show 的 canSumit：

csharp 复制代码
bool? r = await IocMessage.Dialog.Show(
    presenter,
    x => x.Title = "参数配置",
    async () =>
    {
        if (!presenter.IsValid)
        {
            await IocMessage.ShowDialogMessage("参数不正确");
            return false;
        }
        return true;
    });

Form 表单消息

IocMessage.Form 用于快速显示对象编辑表单，内部使用 Form、StaticFormPresenter 或 TabFormPresenter。

编辑对象：

csharp 复制代码
bool? r = await IocMessage.Form.ShowEdit(this, x =>
{
    x.Title = "编辑节点参数";
}, null, x =>
{
    x.UseGroupNames = VisionPropertyGroupNames.RunParameters;
    x.UseCommand = false;
});

只读查看：

csharp 复制代码
await IocMessage.Form.ShowView(this, x =>
{
    x.Title = "查看参数";
}, x =>
{
    x.UseGroup = true;
});

Tab 分组编辑：

csharp 复制代码
bool? r = await IocMessage.Form.ShowTabEdit(data, x =>
{
    x.Title = "新建流程图";
}, null, x =>
{
    x.UseGroupNames = "基础信息,数据," + VisionPropertyGroupNames.DisplayParameters;
});

如果未传入自定义校验，FormMessageService 会调用对象的 ModelState，结合 Required、Range 等数据注解进行校验。

Snack 与 Notify 消息

轻量提示可以使用 Snack：

csharp 复制代码
IocMessage.Snack?.ShowInfo("开始运行流程");
IocMessage.Snack?.ShowSuccess("运行成功");
IocMessage.Snack?.ShowWarn("参数可能不合理");
IocMessage.Snack?.ShowError("运行失败");
IocMessage.Snack?.ShowFatal("严重错误");

通知消息可以使用 Notify：

csharp 复制代码
IocMessage.Notify?.ShowInfo("检测完成");
IocMessage.Notify?.ShowSuccess("保存成功");
IocMessage.Notify?.ShowWarn("相机未连接");
IocMessage.Notify?.ShowError("保存失败");

IocMessage 还提供了带降级逻辑的简化方法：

csharp 复制代码
IocMessage.ShowSnackInfo("流程运行完成");
IocMessage.ShowNotifyInfo("检测完成");

如果对应服务不存在，会自动退回到普通对话框提示。

跨线程调用时，优先使用 Dispatcher 扩展方法：

csharp 复制代码
IocMessage.Snack?.ShowSuccessDispatcher("后台任务完成");
IocMessage.Notify?.ShowErrorDispatcher("后台任务失败");

进度、等待和批处理对话框

IDialogMessageService 支持进度、等待、字符串输入和循环批处理等场景。

进度示例：

csharp 复制代码
await IocMessage.Dialog.ShowPercent((dialog, percent) =>
{
    for (int i = 0; i <= 100; i++)
    {
        percent.Value = i;
        percent.Message = $"正在处理 {i}%";
        Thread.Sleep(20);
    }
    return true;
}, x =>
{
    x.Title = "处理中";
});

等待任务示例：

csharp 复制代码
await IocMessage.Dialog.ShowWait(dialog =>
{
    // 执行耗时任务
    Thread.Sleep(1000);
    return true;
}, x =>
{
    x.Title = "请稍候";
});

批处理示例：

csharp 复制代码
await IocMessage.Dialog.ShowForeach(
    () => files,
    file =>
    {
        // 处理单个文件
        return Tuple.Create(true, $"完成：{file}");
    },
    x => x.Title = "批量处理");

文件与文件夹选择

文件选择：

csharp 复制代码
string file = IocMessage.IOFileDialog.ShowOpenFile(x =>
{
    x.Filter = "图像文件|*.jpg;*.png;*.bmp|所有文件|*.*";
    x.Title = "选择图像";
});

多文件选择：

csharp 复制代码
string[] files = IocMessage.IOFileDialog.ShowOpenFiles(x =>
{
    x.Filter = "图像文件|*.jpg;*.png;*.bmp|所有文件|*.*";
    x.Title = "选择图像集合";
});

文件夹选择：

csharp 复制代码
IocMessage.IOFolderDialog.ShowOpenFolderAction(folder =>
{
    // 使用 folder
});

项目中的图像源节点就使用了 IocMessage.IOFolderDialog.ShowOpenFolderAction(...) 来添加图片文件夹。

在 NodeData 中的典型用法

节点中常见用法包括：

csharp 复制代码
protected override async Task<IFlowableResult> BeforeInvokeAsync(IFlowableLinkData previors, IFlowableDiagramData diagram)
{
    if (string.IsNullOrEmpty(this.ModelPath))
    {
        bool? r = await IocMessage.Form.ShowEdit(this, x =>
        {
            x.Title = "请先设置模型文件";
        }, null, x =>
        {
            x.UsePropertyNames = nameof(ModelPath);
        });

        if (r != true)
            return this.Error("未设置模型文件");
    }

    return await base.BeforeInvokeAsync(previors, diagram);
}

删除确认：

csharp 复制代码
await IocMessage.Dialog.ShowDeleteDialog(x =>
{
    this.Items.Clear();
});

运行完成提示：

csharp 复制代码
IocMessage.Notify?.ShowSuccess("检测记录保存成功");

注册与扩展

默认消息服务由 services.AddApplicationServices() 注册。如果只在独立测试项目或轻量应用中使用消息服务，可以按需注册：

csharp 复制代码
protected override void ConfigureServices(IServiceCollection services)
{
    base.ConfigureServices(services);

    services.AddDefaultMessages();
    // 或按需注册：
    services.AddFormMessageService();
    services.AddNoticeMessage();
    services.AddSnackMessage();
}

如果要替换某类消息实现，可以实现对应接口，例如 IDialogMessageService、ISnackMessageService、INoticeMessageService，然后在服务注册阶段替换默认实现。

使用建议

  • 普通确认和提示优先使用 await IocMessage.ShowDialogMessage(...)。
  • 轻量状态提示使用 Snack 或 Notify，不要频繁弹出阻塞对话框。
  • 参数编辑使用 IocMessage.Form.ShowEdit()，不要手写重复窗口。
  • 复杂内容使用 Presenter + IocMessage.ShowDialog()，保持数据和 UI 解耦。
  • 后台线程触发 UI 消息时使用 Dispatcher 扩展方法或切回 UI 线程。
  • 在启动早期或主窗口未加载时，IocMessage 会有降级逻辑，但业务代码仍应避免在服务注册前频繁弹窗。
  • 对文件、文件夹选择优先使用 IocMessage.IOFileDialog 和 IocMessage.IOFolderDialog，便于统一替换实现。
  • 输出节点可使用 Notify、Snack、SystemNotify 等服务实现运行结果提示。

二次开发示例

扩展功能节点

视觉流程中的节点通常以 NodeData 结尾，按功能放在 Source/VisionMaster、Source/NodeDatas 或应用项目的 NodeDatas 目录中。以 OpenCV 图像处理节点为例，推荐继承 OpenCVNodeDataBase，并通过 Display、Icon 和分组接口控制节点在流程资源面板中的展示位置。

1. 创建节点类

例如新增一个"自定义阈值"节点，可在 Source/VisionMaster/H.VisionMaster.OpenCV/NodeDatas 下新增文件：

csharp 复制代码
using H.VisionMaster.NodeGroup.Groups.Blurs;

namespace H.VisionMaster.OpenCV.NodeDatas.Filter;

[Icon(FontIcons.InPrivate)]
[Display(Name = "自定义阈值", GroupName = "滤波模块", Description = "将输入图像转换为二值图像", Order = 100)]
public class CustomThresholdNodeData : OpenCVNodeDataBase, IBlurGroupableNodeData
{
    private double _threshold = 128;

    [DefaultValue(128.0)]
    [Display(Name = "阈值", GroupName = VisionPropertyGroupNames.RunParameters, Description = "像素值大于该阈值时输出最大值")]
    public double Threshold
    {
        get { return _threshold; }
        set
        {
            _threshold = value;
            RaisePropertyChanged();
            this.Invoke();
        }
    }

    private double _maxValue = 255;

    [DefaultValue(255.0)]
    [Display(Name = "最大值", GroupName = VisionPropertyGroupNames.RunParameters, Description = "二值化后的最大像素值")]
    public double MaxValue
    {
        get { return _maxValue; }
        set
        {
            _maxValue = value;
            RaisePropertyChanged();
            this.Invoke();
        }
    }

    protected override FlowableResult<IMatImage> Invoke(Mat fromImage)
    {
        Mat gray = new Mat();
        Mat dst = new Mat();

        if (fromImage.Channels() == 1)
            gray = fromImage.Clone();
        else
            Cv2.CvtColor(fromImage, gray, ColorConversionCodes.BGR2GRAY);

        Cv2.Threshold(gray, dst, this.Threshold, this.MaxValue, ThresholdTypes.Binary);
        gray.Dispose();

        return this.OK(dst);
    }
}
2. 节点元数据说明
配置 作用
Display.Name 节点在资源面板和画布中的显示名称
Display.GroupName 节点所在功能分组，例如 滤波模块、数据源、逻辑模块
Display.Description 节点说明，会用于属性、提示或帮助展示
Display.Order 同一分组内的排序
Icon 节点图标
IBlurGroupableNodeData 等分组接口 控制节点归属的业务分组，建议参考同目录已有节点选择合适接口
3. 参数属性约定
  • 运行参数使用 Display(GroupName = VisionPropertyGroupNames.RunParameters)。
  • 结果参数使用 Display(GroupName = VisionPropertyGroupNames.ResultParameters)，如需被条件节点引用，可参考已有节点使用 Expressionable。
  • 参数变更后调用 RaisePropertyChanged()，需要实时预览时可继续调用 this.Invoke()。
  • 默认值建议通过字段初始化、DefaultValue 或重写 LoadDefault() 设置。
4. 节点执行逻辑

OpenCVNodeDataBase 的核心扩展点是：

csharp 复制代码
protected override FlowableResult<IMatImage> Invoke(Mat fromImage)

常见返回方式：

csharp 复制代码
return this.OK(dst);              // 执行成功并输出图像
return this.Error(fromImage);     // 执行失败并保留输入图像

如果节点需要返回额外的展示结果，可参考 CreateShapeNodeData 等节点，使用带 IResultPresenter 的 OK 重载。

5. 注册与显示

通常情况下，节点类编译进已被主应用引用的项目后，会随节点资源加载逻辑自动被发现。若新增了独立类库，需要确保：

  1. 类库目标框架与主工程一致，例如 net8.0-windows。
  2. 主应用项目引用该类库。
  3. 节点类为 public，且具备可识别的节点基类、接口和元数据特性。
  4. 重新生成解决方案后，在流程资源面板中查看对应分组。
6. 调试建议
  • 优先复制同分组下已有节点作为模板，例如 GaussianBlur、ForNodeData、CreateShapeNodeData。
  • OpenCV 的 Mat 涉及非托管资源，临时对象使用完成后应及时 Dispose()。
  • 不建议直接修改输入 Mat，除非明确希望原图被覆盖；更安全的方式是输出新的 Mat。
  • 节点运行异常时返回 this.Error(...)，避免异常直接中断整个流程。

文档维护说明

本文档作为仓库根文档，统一承载主应用说明、架构说明、控件说明和二次开发说明。后续维护建议：

  • 主应用相关说明统一维护在根目录 README.md，避免 Source/Apps/H.App.VisionMaster.OpenCV4/README.md 与根文档重复。
  • 新增应用能力时，优先更新"主应用概览"和"常见问题"。
  • 新增核心模块时，优先更新"常用模块说明"和"核心概念与主要模块"。
  • 新增节点开发规范时，优先更新"NodeData：功能节点"和"二次开发示例"。
  • 修改启动配置、依赖注入或主题配置时，优先更新"应用启动、依赖注入与配置"。
  • 修改控件机制时，优先更新 Diagram、Form、IocMessage、数据驱动 UI 等对应章节。
  • 如果文档过长，可后续拆分为 docs/ 目录，并在根 README.md 保留索引。

开发建议

  • 新增视觉能力时，优先放入 Source/VisionMaster 或 Source/NodeDatas 下对应模块。
  • 新增通用 WPF 控件时，优先放入 Source/WPF-Control/Source/Controls。
  • 新增跨项目复用能力时，优先放入 H.Extensions.* 或 H.Services.*。
  • 保持项目目标框架与 Directory.Build.Props 中的公共配置一致。
  • 提交前建议执行 dotnet restore 和 dotnet build。

许可

从原作者正规渠道获取的源码遵循项目公共构建配置中声明使用 MIT 许可证。否则禁止一切商业行为。实际分发和使用请以仓库中的许可证文件及项目声明为准（推荐同作者签署许可或获得书面授权）。

作者：HeBianGu

相关推荐
莫生灬灬4 小时前
NewEmoji 93个组件演示，支持emoji，支持易语言/火山/C#/Python
开发语言·python·c#
He BianGu4 小时前
【笔记】在WPF中PriorityBinding的详细介绍
笔记·wpf
bugcome_com18 小时前
WPF + Prism 技术指南与实战项目（一、自行搭建）
wpf·prism
叫我少年18 小时前
C#基础数据类型
c#·数据类型
唐青枫19 小时前
C#.NET YARP 跨域配置详解：网关统一处理 CORS
c#·.net
程序leo源1 天前
Qt信号与槽深度详解
c语言·开发语言·数据库·c++·qt·c#
yoyo_zzm1 天前
四大编程语言对比：C/C++/C#/PHP
c++·c#·php
weixin_428005301 天前
C#调用 AI学习从0开始-第1阶段（基础与工具）-第4天CoT思维链学习
开发语言·学习·ai·c#·cot
政沅同学1 天前
C# TCP通讯（客户端）
网络·tcp/ip·c#
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03Gemini大升级、AI眼镜首发、Android XR亮相，13天后见分晓04【AI】2026 年具身智能模型和世界模型总结05CC-Switch & Claude 基于 Linux 服务器安装使用指南06Codex 手机端连接教程：三分钟搞定，附完整步骤07人工智能最新动态 AI 日报 · 2026年5月10日08几个好用的ip纯净度检测网站09裂开！ChatGPT 居然开始要手机号验证，附详细解决方法10【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法
