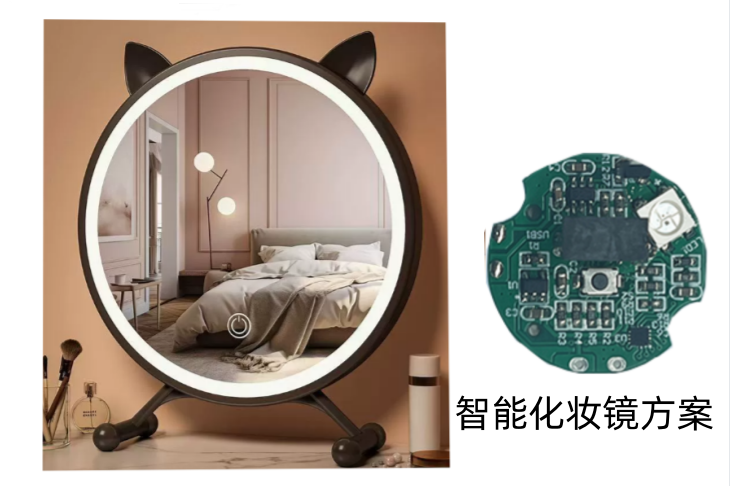

LED化妆镜量产方案，适配全品类USB直插、锂电池充电、便携折叠、台式大屏美妆镜，基于8位触控MCU、32位通用MCU搭建极简、高稳定、低成本控制架构。完整覆盖基础三档调光、无极柔光调光、色温调节、断电记忆、低功耗待机，同时支持光敏自动调光、人体感应、电量数显、智能延时关灯等拓展功能，配套成熟量产固件、硬件电路、PCB规范，可直接用于打样与批量生产，是目前美妆镜行业主流落地方案。
系统核心模块组成
-
主控MCU：全局核心控制，负责触摸信号采样、高频PWM调光输出、参数存储、电源监测、逻辑运算、外设拓展控制
-
电容触摸交互模块：依托MCU原生触摸资源，支持短按开关、长按无极调光、双击功能切换，适配镜面防水雾、防误触场景
-
三路LED调光模块：独立PWM通道控制冷光、暖光、混合白光，实现亮度分级/无极调节、色温全域切换，无频闪、无色偏
-
锂电电源管理模块：配合外围充放电保护电路，实现充电检测、低压预警、过放保护、超低功耗待机
-
智能拓展模块（高配可选）：适配光敏传感器、PIR人体感应、电量数显屏、延时关灯、语音对接等功能
经济型主力选型（90%平价化妆镜量产）
核心型号： FT60F 系列（FT60F011/FT60F021）
主流封装：SOT23-6、SOP8（超小体积，适配超薄折叠镜、便携小圆镜）
适配功能：双键触控、三档亮度+三档色温、断电记忆、低压保护、基础待机
芯片核心优势：
-
原生集成高精度电容触摸检测，抗工频干扰、防镜面水雾误触，无需外围触摸芯片
-
内置多路独立高频PWM输出，三路LED独立控光，调光无频闪、无灯光抖动、色稳性高
-
自带嵌入式EEPROM，永久存储亮度、色温参数，断电重启无参数丢失
-
宽电压适配：完美兼容3.7V锂电池供电、5V USB直插供电，无需额外改参数
-
极致低功耗，静态待机电流＜8μA，优于行业通用标准，大幅提升产品续航
-
外围器件极少，仅需常规阻容，PCB布线简单，量产良率高、成本极致可控
中端进阶选型（无极调光+电量检测款）
核心型号： FT61F、FT62FC 触摸系列（FT61FC4F、FT62FC33）
主流封装：MSOP10、SOP16，适配中等尺寸台式化妆镜
适配功能：0-100%无极调光、无极色温调节、精准参数记忆、电池电压采样、延时关灯
芯片核心优势：
-
内置12位高精度ADC采样，可精准采集电池电压，实现多级电量判断、低压精准提示
-
触摸采样精度升级，支持长按连续调光、短按精准切换，交互丝滑无卡顿
-
PWM分辨率更高，无极调光过渡均匀，无阶梯灯光跳变，适配高显指LED灯条
-
资源冗余充足，可直接拓展电量指示灯、简易数显功能，无需更换芯片
高端智能选型（多功能旗舰化妆镜）
核心型号： FT32F103 系列（Cortex-M3内核32位MCU）
适配场景：带人体感应、光敏自动调光、数码电量显示、语音控制、定时关灯的高端台式/壁挂美妆镜
芯片核心优势：
-
主频72MHz，运算能力强，可同步处理多传感器数据、屏幕显示、智能逻辑运算
-
外设资源丰富，支持串口通信、I2C拓展、多路ADC采集，适配各类智能外设
-
兼容主流32位开发生态，固件迭代灵活，可快速开发蓝牙联动、智能场景模式等定制功能
-
稳定性强，长期连续工作无死机、无参数漂移，适配家居、酒店长期通电使用场景
MCU专属硬件电路方案
硬件核心架构
采用辉芒微单MCU+恒流驱动+原生触摸+锂电充放保护极简架构，无多余外围芯片，电路简洁、故障率低，适配超薄镜体PCB布局，可兼容3寸-12寸全尺寸化妆镜。
关键电路参数（量产标准）
-
供电模式：双供电兼容，5V USB输入 / 3.7V锂电池供电，芯片自适应电压工作
-
LED驱动参数：MCU独立PWM引脚输出，单路LED驱动电流10-30mA可调，适配环形灯条、侧发光灯板、直插LED灯组
-
触摸电路：无需外围器件，MCU原生触摸端口直接对接触摸焊盘，内置软件抗干扰，防水、防静电、防误触
-
充电保护电路：配套4.2V标准锂电充电管理，集成过充、过放、过流、短路四重保护，适配聚合物锂电池
-
整机功耗：工作功耗可控，待机静态电流≤8μA，满电待机时长超6个月
专属PCB设计规范
-
触摸走线单独铺地、远离电源走线与LED大电流走线，杜绝干扰导致的触摸失灵、乱跳问题
-
三路LED驱动走线加粗等长，保证三路灯光压降一致，色温、亮度均匀无偏差
-
电源区域、触摸信号区域、PWM调光区域分区布局，降低高频干扰，彻底消除灯光频闪
-
预留传感器、数显拓展焊盘，FT60F/FT61F/FT32F全系列可无缝升级功能，无需改版PCB
方案量产核心优势
-
高性价比量产：全系国产芯片，供货稳定、交期短、无断供风险，单芯片方案大幅降低硬件成本.
-
适配性极强：FT60F/FT61F/FT32F三档芯片全覆盖，满足百元内走量款至高端智能款全产品定位
-
稳定性成熟：千万级量产固件，针对化妆镜场景深度优化，抗干扰、低故障、返修率极低
-
迭代零成本：基础版PCB可直接适配高阶芯片，仅需烧录对应固件即可升级无极调光、智能感应功能，无需改板
-
低功耗优势突出：基于低功耗架构优化，续航优于同价位其他MCU方案。
