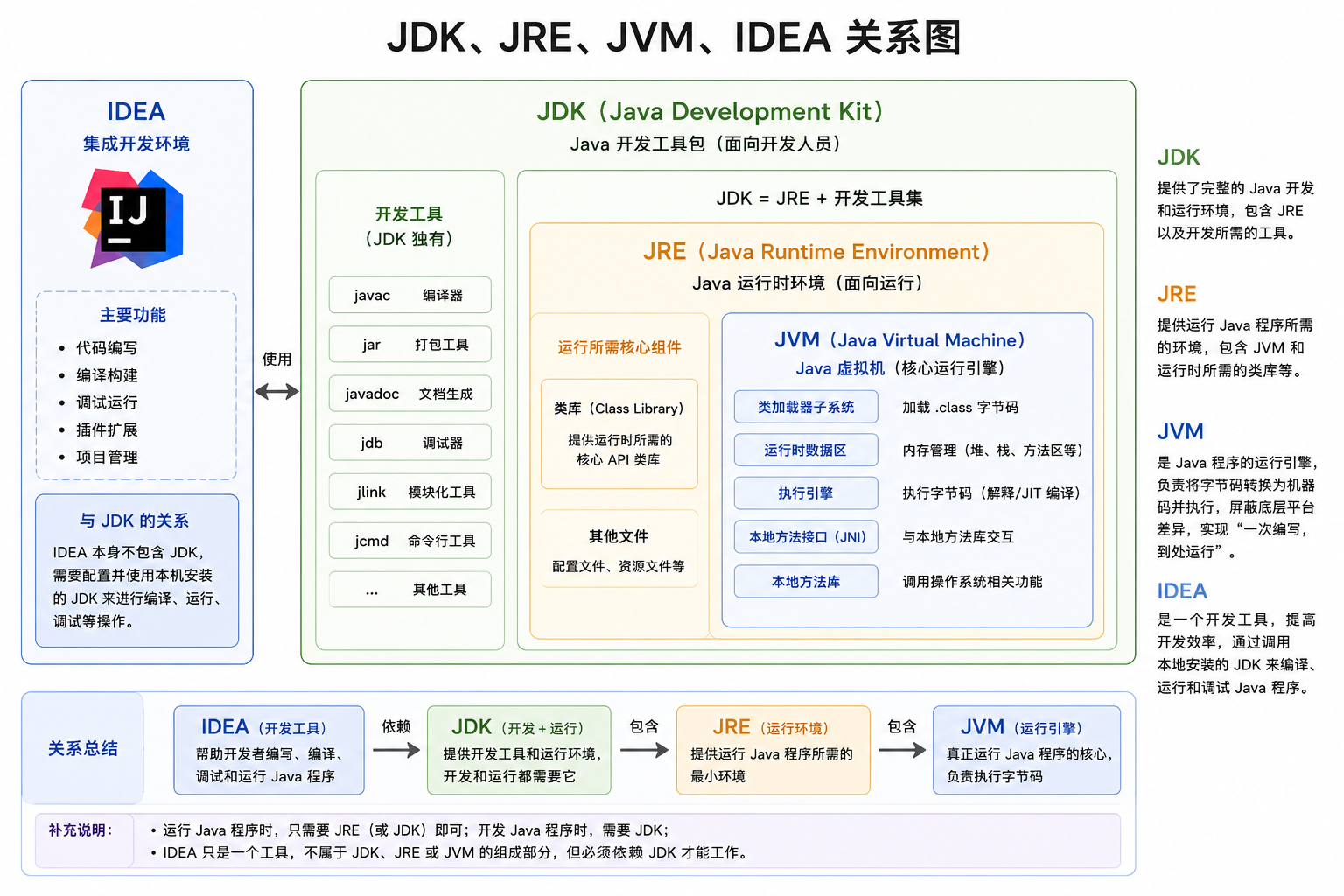

一、JVM、JRE、JDK关系

在我们进行JAVA开发的时候，第一步就是安装JDK、JDK里面又包含了JRE，三者关系如下：

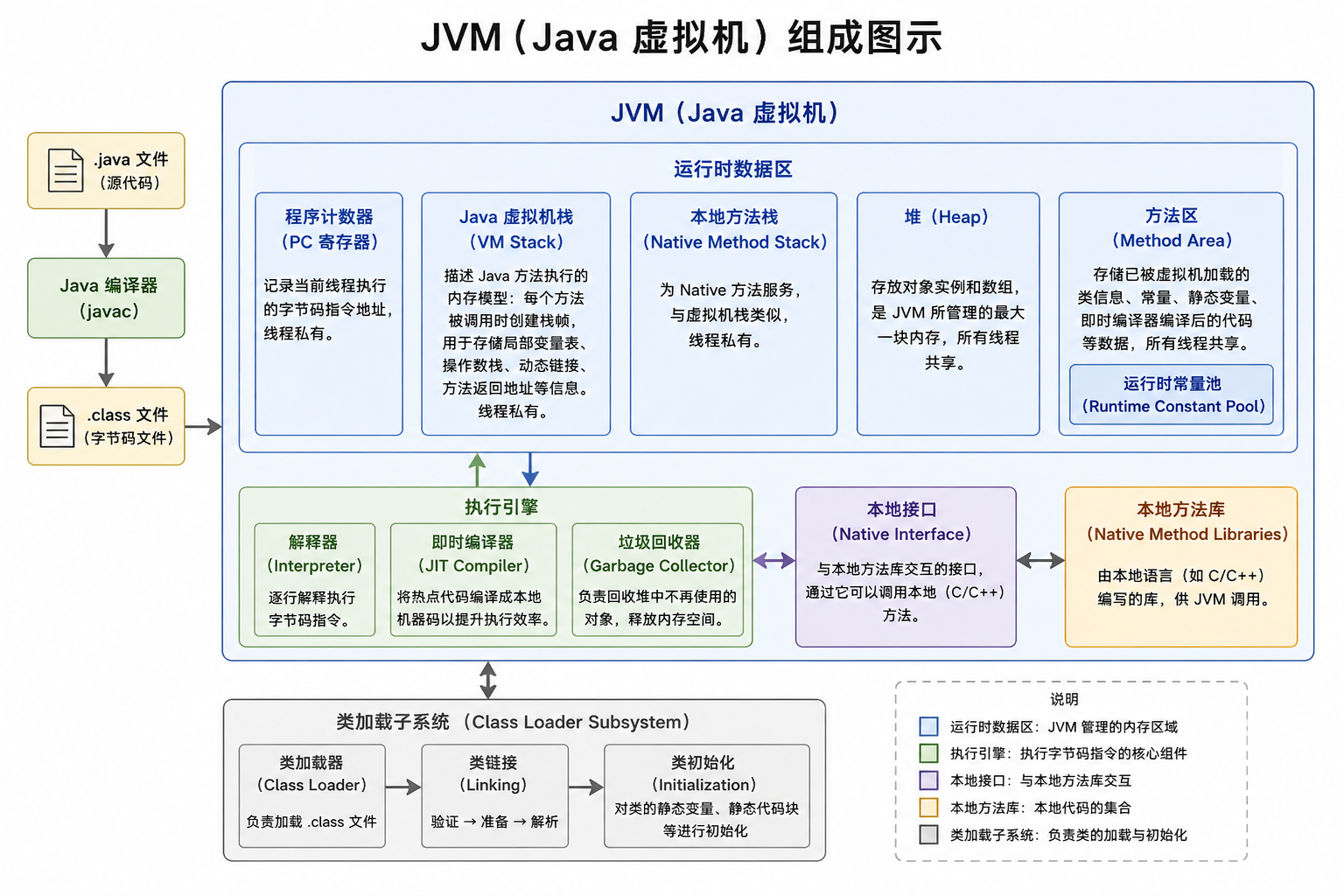

二、JVM 整体运行流程

众所周知，Java的特点是一次编译，到处运行，而这个到处运行的关键就是JVM虚拟机，项目跑在JVM虚拟机上，而虚拟机适配各种系统，如windows、linux、mac

我们写的 Java 文件，并不能直接运行。Java 程序真正运行流程如下：

.java

↓

javac 编译

↓

.class 字节码文件

↓

ClassLoader 类加载

↓

JVM 内存区域

↓

Execution Engine 执行引擎

JVM 本质上：就是一个运行 Java 字节码的虚拟机

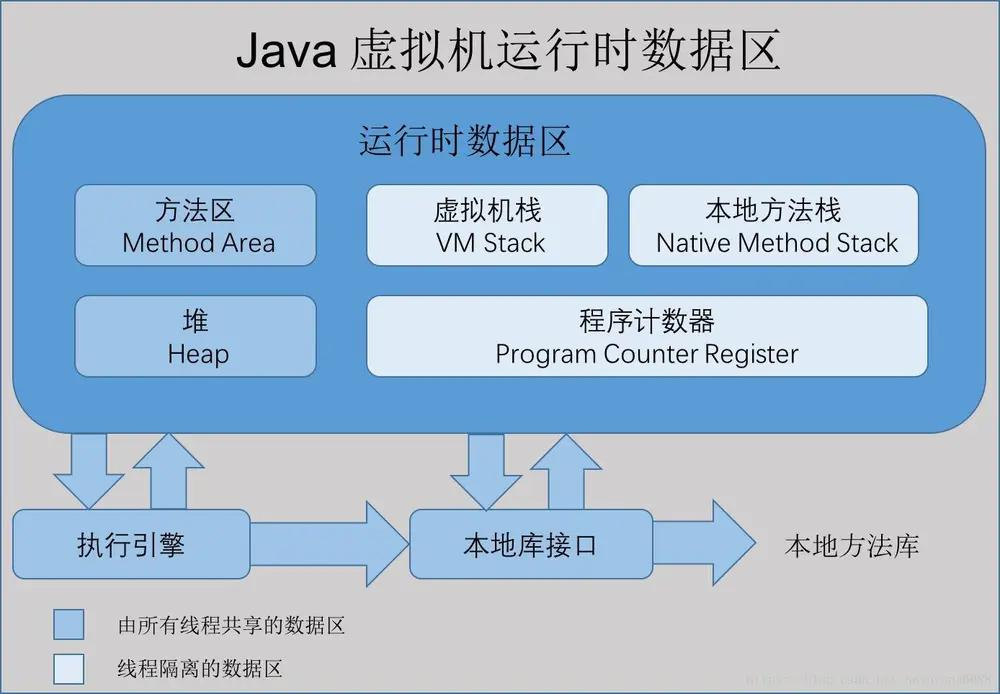

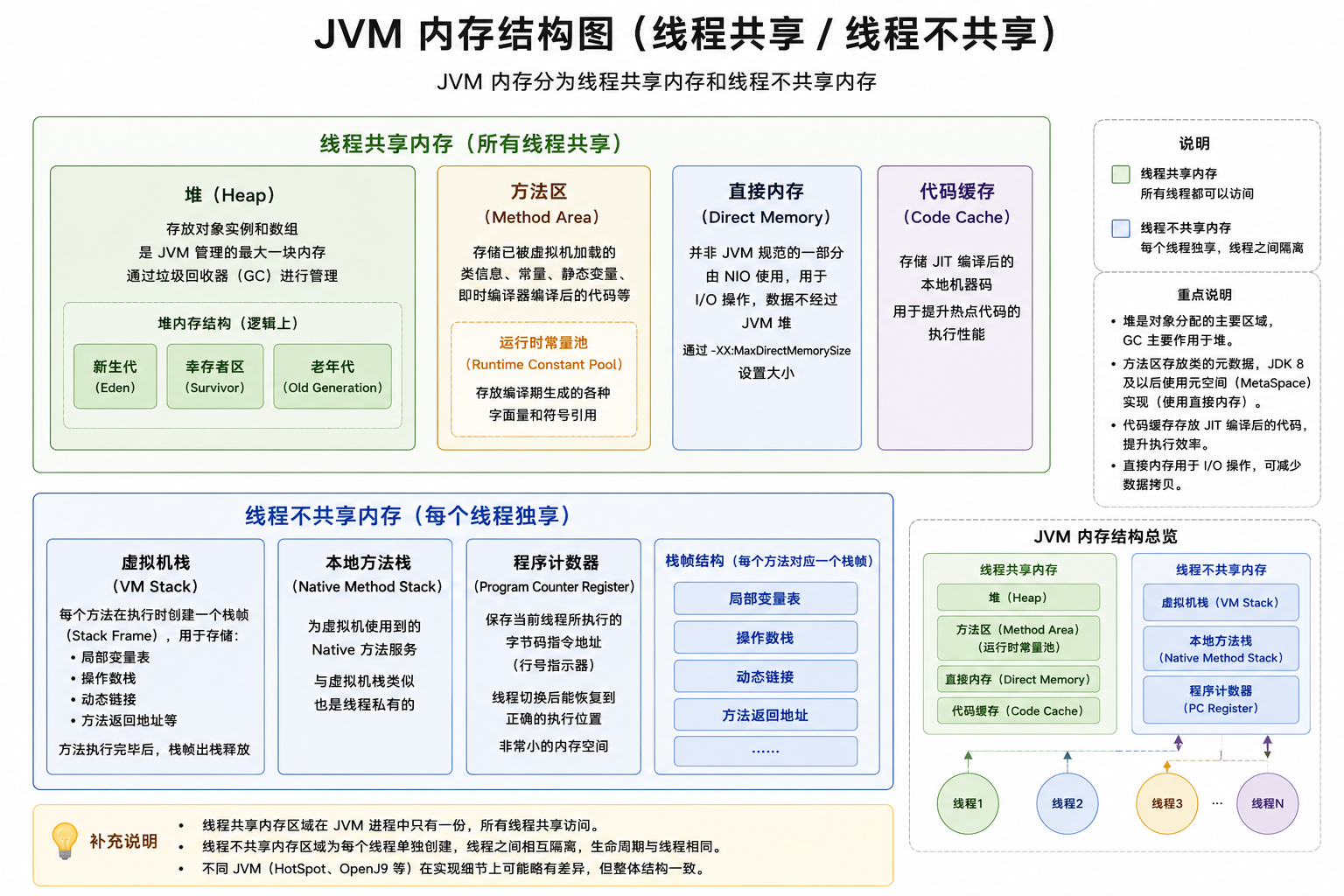

三、JVM 内存结构

JVM 在运行过程中，会把内存划分成多个区域

核心结构如下：

线程共享：

堆

方法区（元空间）

线程私有：

程序计数器

虚拟机栈

本地方法栈

四、程序计数器

程序计数器（Program Counter Register）：

本质上是：当前线程正在执行的字节码行号指示器

作用

因为 JVM 支持多线程并发执行，例如

就会导致CPU 会不断线程切换

切换回来后，必须知道：线程执行到哪了

程序计数器就是干这个的。

生命周期随线程

线程的时候创建程序计数器

线程销毁的时候程序计数器也销毁

为什么程序计数器不会 OOM？

因为它占用内存极小，也就整个JVM中唯一一个不会发生 OOM 的区域

五、Java 虚拟机栈

虚拟机栈：Java 方法执行的内存模型

每次方法调用都会创建：栈帧（Stack Frame）

栈帧中包含什么？

局部变量表

操作数栈

动态链接

方法出口

示例

java 复制代码

public void test(){

    int a = 1;

    int b = 2;

    int c = a + b;
}

其中：a、b、c

都存储在：局部变量表中

为什么递归容易 StackOverflow？

例如：

java 复制代码

public void test(){
    test();
}

每次递归：都会创建新栈帧

最终栈空间耗尽，抛出StackOverflowError

栈大小如何调整？

-Xss

例如：-Xss1m

表示：每个线程栈大小 1MB

六、堆

堆是 JVM 中最大的一块内存区域 ，所有对象实例、数组都在堆中分配内存，也是垃圾回收（GC）的核心区域堆分为两大块：

新生代（Young Generation）：存放刚创建、生命周期短的对象
老年代（Old Generation / Tenured）：存放长期存活、多次 GC 未被回收的对象

默认占比（HotSpot 虚拟机，JDK8）

1. 新生代：老年代默认比例

默认 1 : 2

新生代占堆总大小的 1/3
老年代占堆总大小的 2/3

2. 新生代内部结构

新生代又分为：Eden 区 + Survivor0（S0） + Survivor1（S1） 默认比例：8 : 1 : 1

Eden：80%（大部分新对象在这里创建）
S0：10%
S1：10%（始终一块空闲，做复制存活对象用）

3. 举个直观例子

假设堆总大小 -Xms -Xmx = 300M

新生代：100M
- Eden：80M
- S0：10M
- S1：10M
老年代：200M

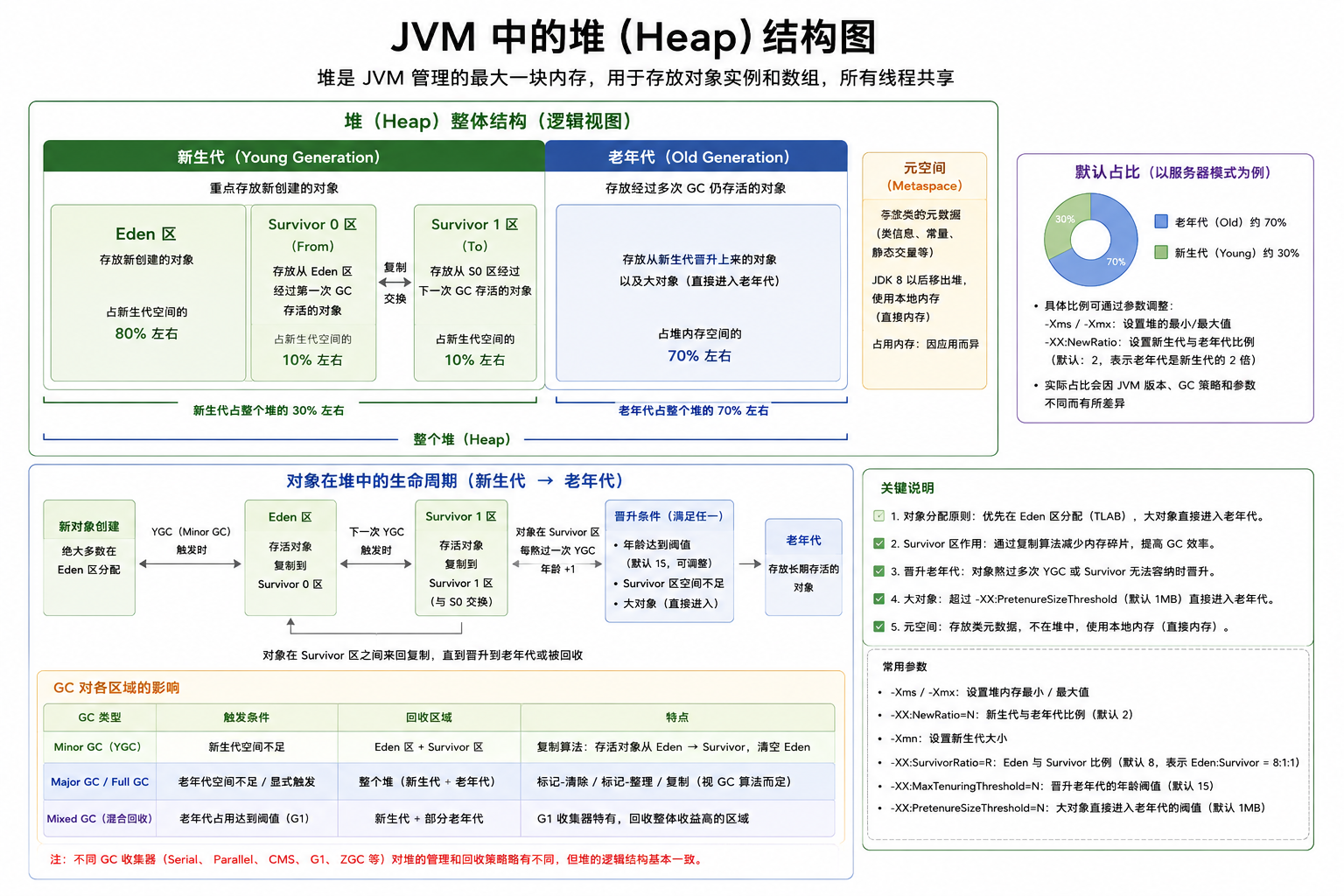

堆结构

为什么对象优先进入 Eden？

因为绝大多数对象"朝生夕死"，也就是说的用完就没用了该回收了，创建和回收较频繁

例如：

方法中的临时对象
查询结果
DTO
JSON 对象

因此 JVM 专门设计：新生代来高效回收

对象什么时候进入老年代？

老年代是什么？老年代存储的是存活时间较长的，也就好几轮没回收的，认为该对象活的时间较长，放在老年代就避免频繁判断是否回收。也可能当新生代内存不够了会直接将对象放在老年代中

主要有几个条件：

1. 年龄达到阈值

对象每熬过一次 Minor GC(新生代垃圾回收)，就会年龄 +1

默认：15 岁进入老年代，也就是说如果这个对象在新生代发生垃圾回收15次，这个对象还没被回收

2. 大对象直接进入老年代

例如：超大数组、超大字符串

避免：新生代频繁复制

常用堆JVM参数

-Xms：初始堆内存大小
-Xmx：最大堆内存大小线上通常设置 -Xms=-Xmx，固定堆大小，避免扩容抖动
-Xmn：新生代总内存大小（Eden 区 + Survivor0 + Survivor1 的总大小）
-XX:NewRatio=2：新生代：老年代 = 1:2
-XX:SurvivorRatio=8：Eden:S0:S1=8:1:1
-XX:MaxTenuringThreshold=15：对象晋升老年代的年龄阈值

七、对象创建全过程、4种引用

对象创建过程

java 复制代码

User user = new User();

到底发生了什么？

1. 类加载检查

JVM 首先检查：User 类是否已经加载

如果没有：先执行类加载

2. 分配内存

JVM 在堆中：划分对象空间

3. 初始化零值

例如：

java 复制代码

int -> 0
boolean -> false

4. 设置对象头

对象头中包含：

hashcode
GC 分代年龄
锁状态

5. 执行 init 方法

构造方法真正执行

Java 4 种引用

强引用：默认，不回收
软引用：内存不足回收
弱引用：下次 GC 必回收
虚引用：仅做回收通知

八、对象什么时候会被回收？根据垃圾回收算法判断

目前常见的：引用计数法、GC Root可达性分析法，但是目前基本都是GCRoot

引用计数法为什么不用？

因为：循环引用问题

例如：

A -> B

B -> A

即使没人引用它们：引用计数也不为 0

JVM 使用什么

把整个内存里的对象，想象成一棵倒立的大树

GC Roots = 树根（起点）
普通对象 = 树枝、叶子

可达性分析逻辑： 从 GC Roots（根） 出发，顺着引用链往下遍历：

能走到的对象 → 可达，存活，不回收
走不到的对象 → 不可达，垃圾，要回收

只要树根能顺着树枝到达这个叶子 → 活着 树根摸不到这个叶子 → 垃圾，回收

GC Root 包括

虚拟机栈（本地变量表）引用的对象
方法区中静态变量引用的对象
本地方法栈（JNI）引用的对象
运行中的活跃线程
Class 对象、锁对象等

九、GC 垃圾回收机制

Minor GC

发生在：新生代空间不时，Eden 满出发

特点：频率高、速度快、STW 时间短

Full GC

回收：整个堆

包括：

新生代
老年代

Full GC触发条件

老年代空间不足
元空间不足
手动调用 System.gc()（注：只是"建议 JVM 进行 Full GC"，不一定立即执行）

为什么 FullGC 可怕

因为 STW（Stop The World），会暂停所有用户线程

线上现象

如果出现频繁 FullGC 或单次 FullGC 时间过长：

接口响应超时
服务明显卡顿
TPS、QPS 暴跌
严重时引发服务雪崩

单次 FullGC 停顿太久（几秒）→ 直接超时、雪崩

频繁 FullGC（几秒一次）→ CPU 打满、服务持续卡顿

十、垃圾回收算法

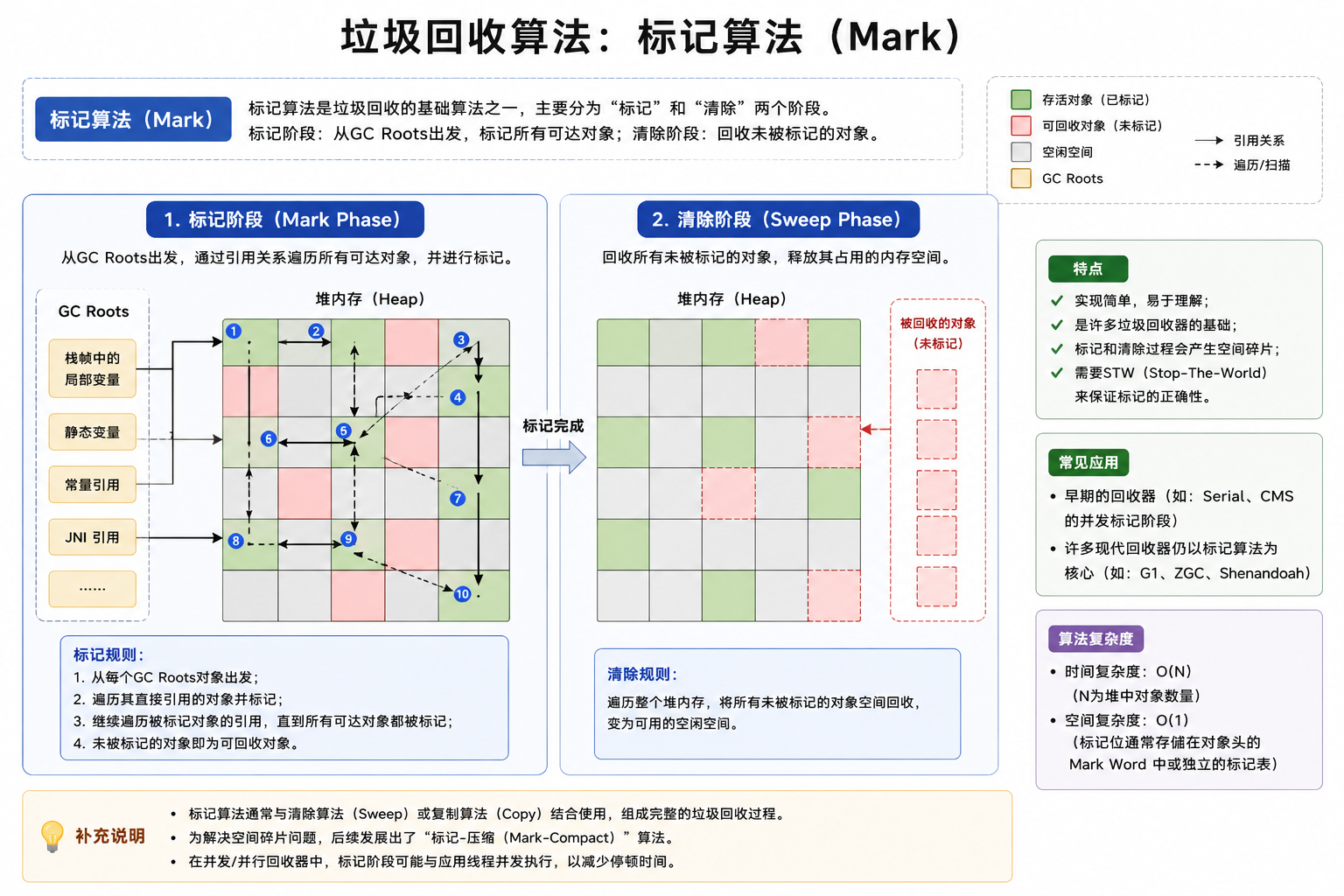

1. 标记清除

过程：

标记垃圾

直接删除

问题：会产生内存碎片

图有点问题，标记的是存活对象，未标记的是要回收的对象，并且回收结束后不会移动存活对象

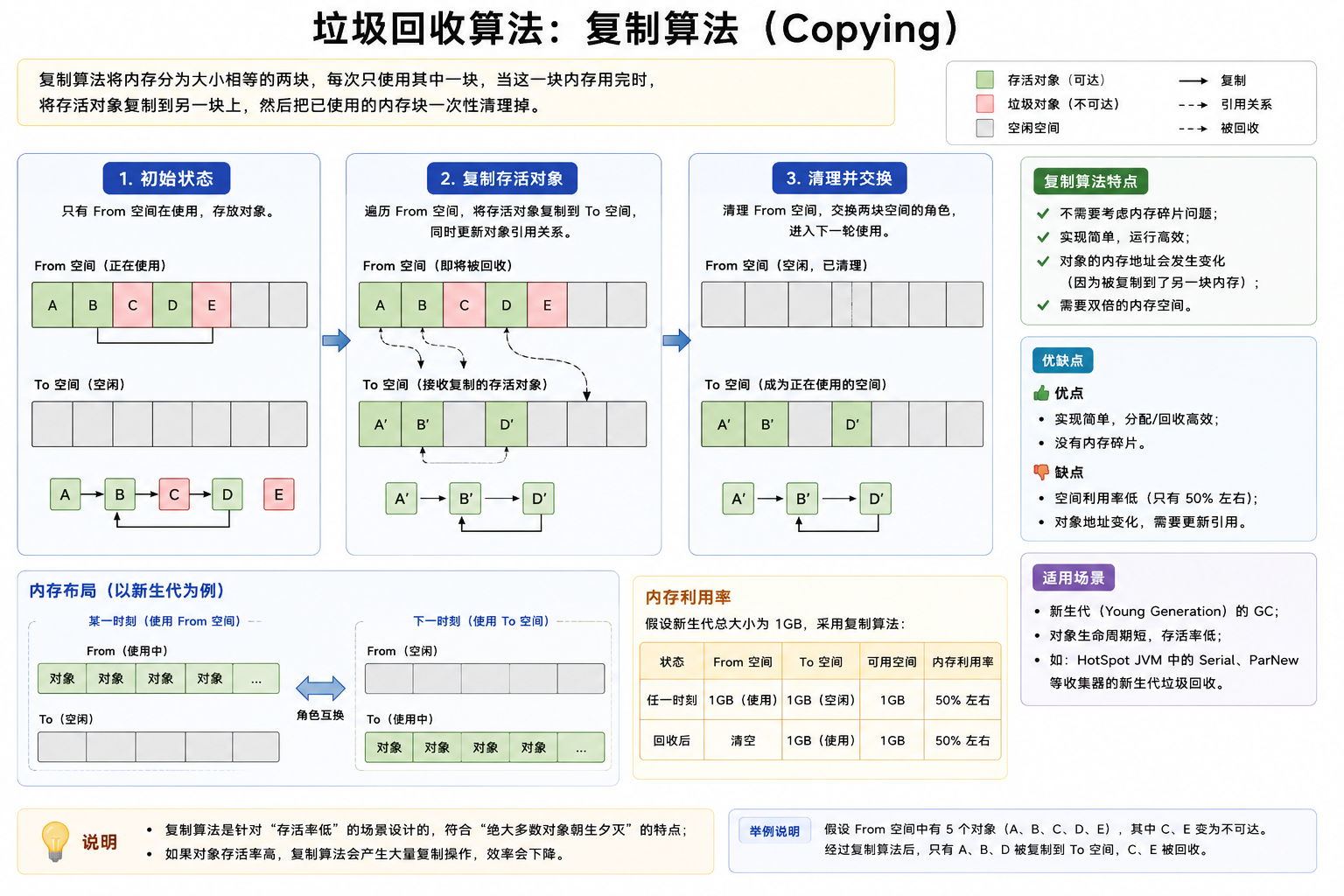

2. 复制算法

把存活对象，复制到另一块区域，这样就可以内存连续

优点：无碎片

缺点：浪费空间，要再单独搞出一块内存放内存连续没有被回收的对象

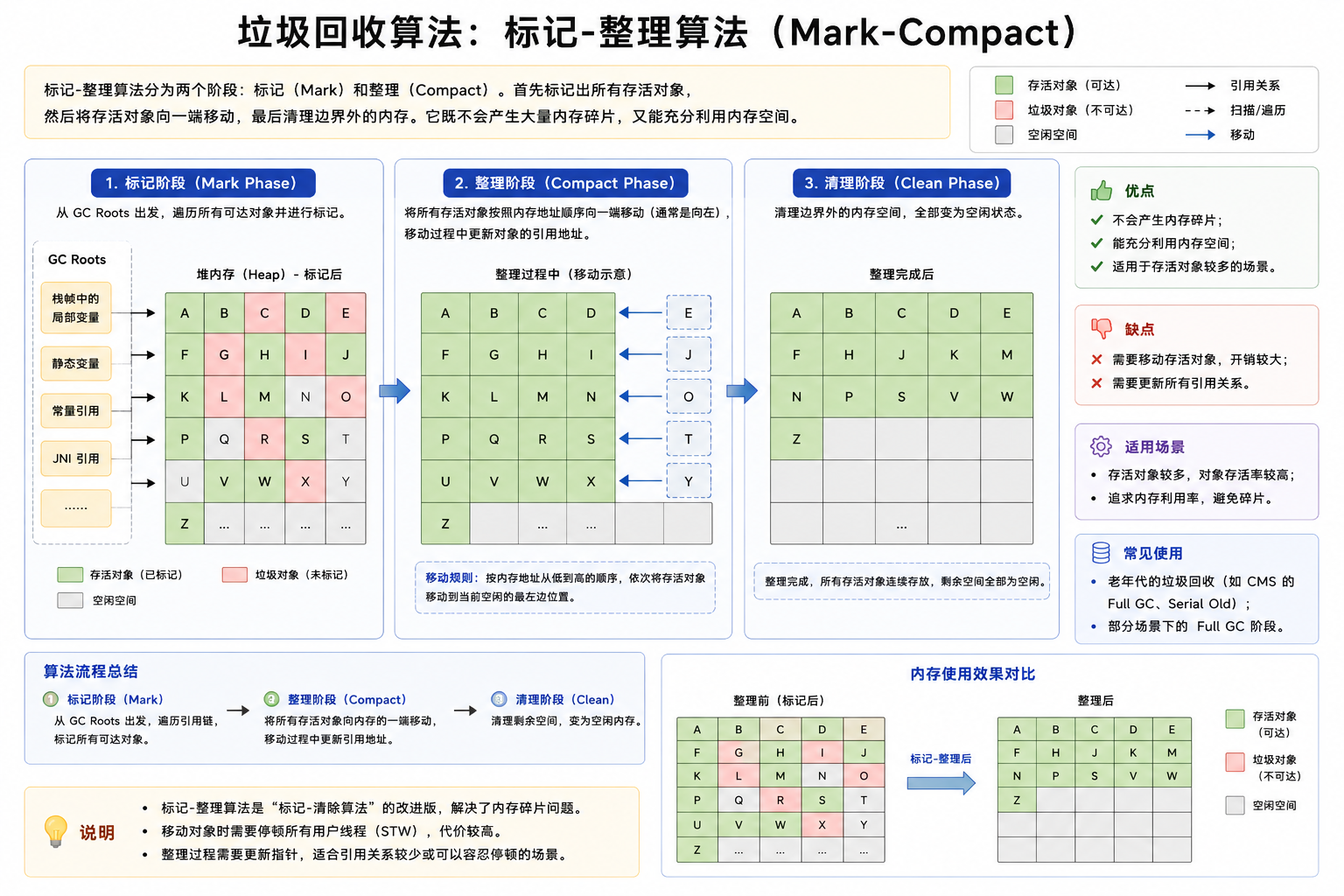

3. 标记整理

整理内存：避免碎片

十一、为什么 JVM 要分代？

不同对象的生命周期不一样，分代后用不同的垃圾回收算法，提升 GC 效率，减少 STW 停顿

JVM 发现对象有非常明显的特点：

大部分对象朝生夕死：方法内临时变量、接口临时数据、DTO、JSON 对象，用完马上就回收；
少部分对象长期存活：全局缓存、单例对象、静态变量，长期不回收。

如果不分代，所有对象混在一起，每次 GC 都要扫描整个堆，效率极低、停顿极长。

2. 新生代、老年代用不同 GC 算法

新生代（对象死亡率极高）

特点：存活对象少、死亡对象多
适合：复制算法
优势：复制少量存活对象，没有内存碎片，回收速度极快，Minor GC 毫秒级

老年代（对象存活率极高）

特点：存活对象多、死亡对象少
适合：标记 - 清除 / 标记 - 整理算法
优势：不用大量复制，避免浪费内存

3. 分代带来的好处

GC 频率分开：新生代频繁快速回收，老年代很少回收
STW 时间变短：大部分垃圾在新生代就被清理，不用频繁扫描整个堆
内存利用率更高：针对不同生命周期优化内存布局

4. 不分代的缺点

不分代时，不管新对象老对象，每次 GC 都要全部扫描，GC 慢、卡顿久、性能差

十二、双亲委派机制

双亲委派机制是 Java 类加载器的加载规则： 当一个类收到加载请求时，先交给父类加载器；父类加载不了，自己再加载。向上委派，向下查找

四层类加载器（从上到下）

启动类加载器（Bootstrap ClassLoader） ：加载 JDK 核心类，如java.lang.*，C++ 实现
扩展类加载器（Extension ClassLoader）：加载 jre/lib/ext 扩展包
应用类加载器（App ClassLoader）：加载我们自己写的项目代码
自定义类加载器：自己继承 ClassLoader 实现

注意：双亲不是指两个父类，是向上层层委托

完整加载流程

我自己的类 → 先给应用类加载器
应用类加载器 → 委托给扩展类加载器
扩展类加载器 → 委托给启动类加载器
启动类加载器找不到 → 退回给扩展
扩展找不到 → 退回给应用加载器自己加载

原则：向上委托，向下查找

为什么要双亲委派？

安全，防止核心类被篡改 比如你自己写一个java.lang.String类，因为启动类加载器已经加载过系统的 String，不会加载你写的，避免安全漏洞
类全局唯一，避免重复加载 保证一个类在内存中只加载一次，节省内存

复制代码

十三、常见 OOM 问题

1. Java heap space

堆内存不足。

常见原因：

内存泄漏
大缓存
集合无限增长

2. StackOverflowError

递归过深，例如我们写的错误递归算法

3. Metaspace OOM

元空间不足

常见：动态生成大量类

（部分图示来自AI生成）
