树莓派接温湿度传感器显示温度湿度

1.接线

2.建立文件夹（选做）

3.打开nano编辑器

4.编译运行

5.退出

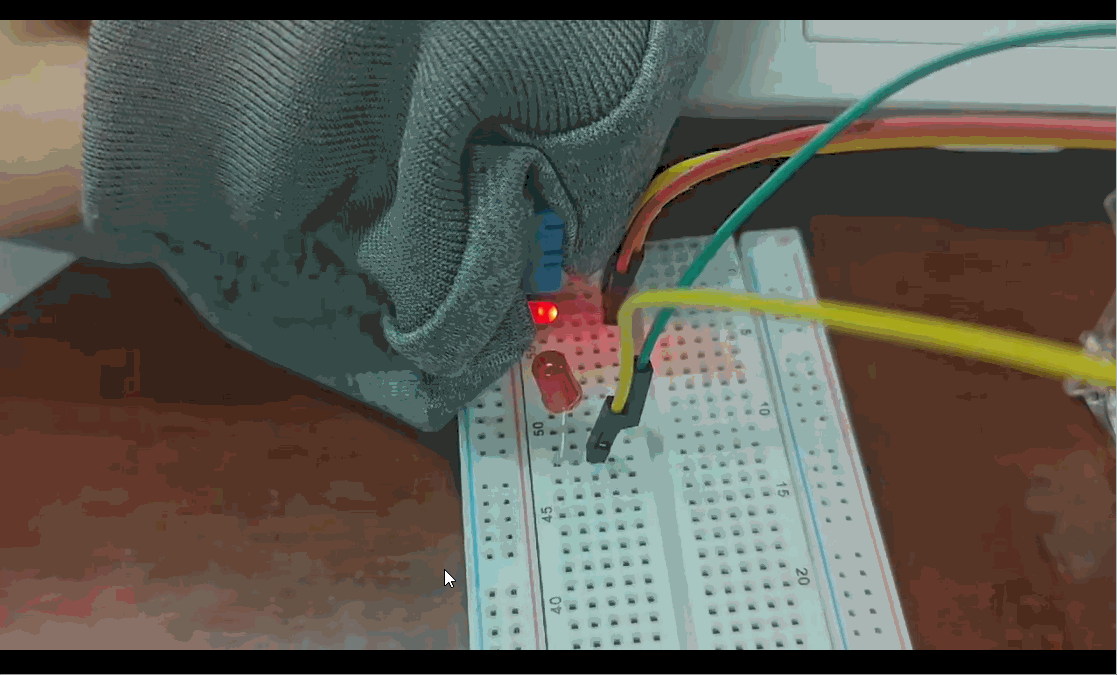

本实验将用C语言在树莓派中编写程序，读取接入的温湿度传感器采集的温度湿度，并接一个LED，当温度超过阈值30℃时，LED闪烁。

注：用C语言写，记得安装WiringPi库。（可参考文章树莓派安装WiringPi库）

1.接线

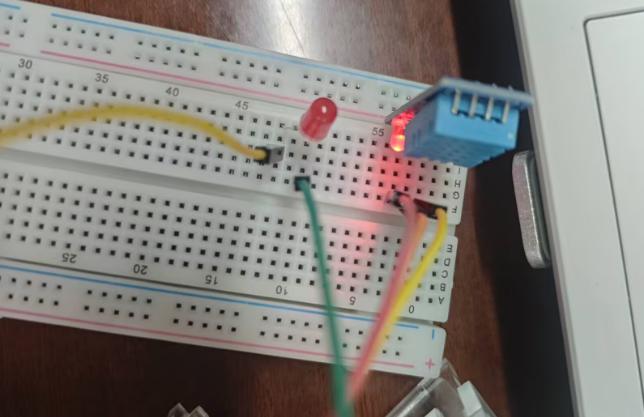

准备：树莓派，温湿度传感器，一个LED，若干杜邦线，面包板（看自己选择）。

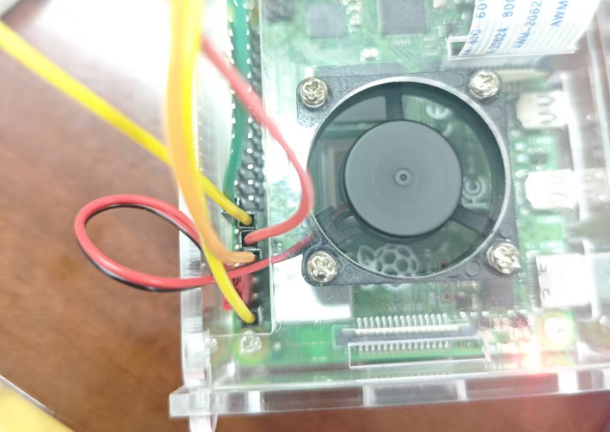

接线方法（以GPIO BCM编码为例）：

DHT11/DHT22 传感器：
- VCC 接树莓派 3.3V（物理引脚1）
- GND 接树莓派 GND（物理引脚6）
- DATA 接树莓派 GPIO4（物理引脚7）
LED 灯：
- 长脚（正极）串联一个电阻后，接树莓派 GPIO17（物理引脚11）
- 短脚（负极）接树莓派 GND

2.建立文件夹（选做）

建立一个文件夹test，便于实验的管理（我自己是建了个文件夹，将在个文件夹里测试其他外设，所以统一建立管理了）。

在终端窗口编写：

bash 复制代码

mkdir test

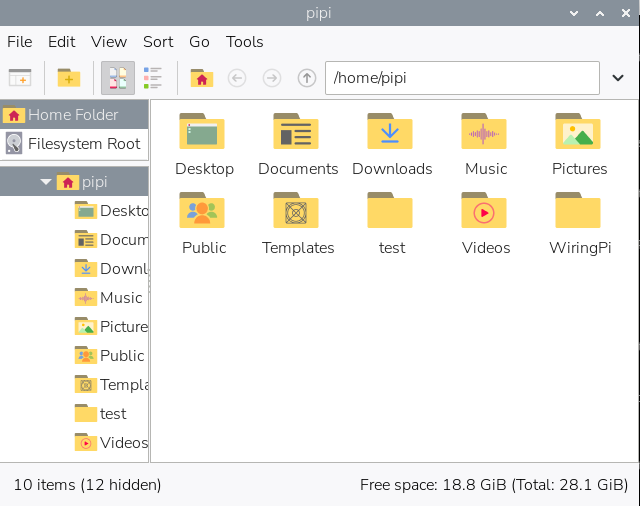

可以看到已经有test文件夹了

进入文件夹

bash 复制代码

cd test

3.打开nano编辑器

打开nano，并且创建dht11.c文件

bash 复制代码

nano dht11.c

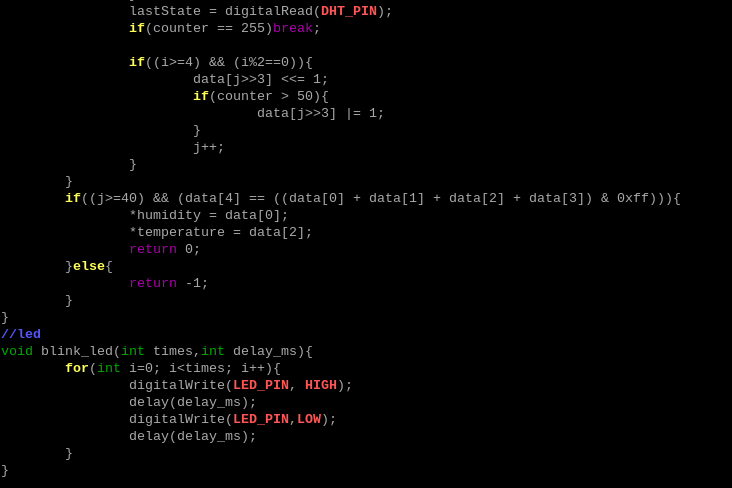

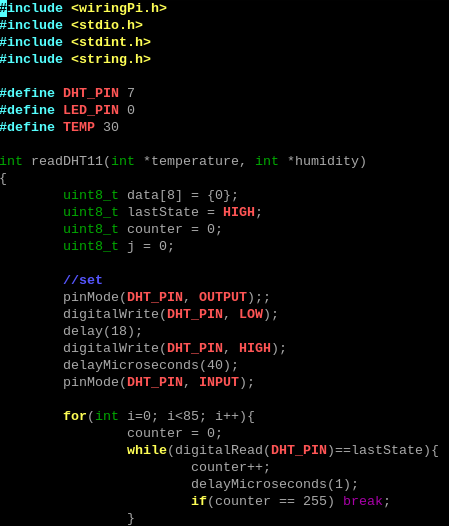

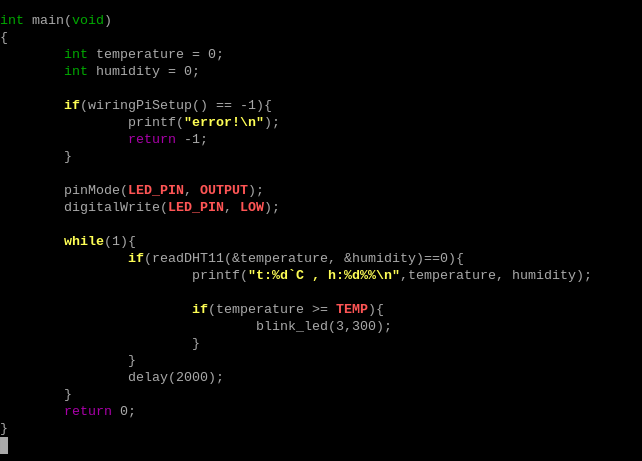

在里面编写代码

bash 复制代码

#include <wiringPi.h>
#include <stdio.h>
#include <stdint.h>
#include <string.h>

#define DHT_PIN 7
#define LED_PIN 0
#define TEMP 30

int readDHT11(int *temperature, int *humidity)
{
    uint8_t data[8] = {0};
    uint8_t lastState = HIGH;
    uint8_t counter = 0;
    uint8_t j = 0;

    // set
    pinMode(DHT_PIN, OUTPUT);;
    digitalWrite(DHT_PIN, LOW);
    delay(18);
    digitalWrite(DHT_PIN, HIGH);
    delayMicroseconds(40);
    pinMode(DHT_PIN, INPUT);

    for(int i=0; i<85; i++){
        counter = 0;
        while(digitalRead(DHT_PIN)==lastState){
            counter++;
            delayMicroseconds(1);
            if(counter == 255) break;
        }
        lastState = digitalRead(DHT_PIN);
        if(counter == 255)break;

        if((i>=4) && (i%2==0)){
            data[j>>3] <<= 1;
            if(counter > 50){
                data[j>>3] |= 1;
            }
            j++;
        }
    }

    if((j>=40) && (data[4] == ((data[0] + data[1] + data[2] + data[3]) & 0xff))){
        *humidity = data[0];
        *temperature = data[2];
        return 0;
    }else{
        return -1;
    }
}

//led
void blink_led(int times, int delay_ms){
    for(int i=0; i<times; i++){
        digitalWrite(LED_PIN, HIGH);
        delay(delay_ms);
        digitalWrite(LED_PIN, LOW);
        delay(delay_ms);
    }
}

int main(void)
{
    int temperature = 0;
    int humidity = 0;

    if(wiringPiSetup() == -1){
        printf("error!\n");
        return -1;
    }

    pinMode(LED_PIN, OUTPUT);
    digitalWrite(LED_PIN, LOW);

    while(1){
        if(readDHT11(&temperature, &humidity)==0){
            printf("t:%d`C , h:%d%%\n", temperature, humidity);

            if(temperature >= TEMP){
                blink_led(3, 300);
            }
        }
        delay(2000);
    }
    return 0;
}

然后按下Ctrl+O保存，回车（确定文件名），按下Ctrl+X退出

4.编译运行

编写进行编译和运行

bash 复制代码

gcc -o dht11 dht11.c -lwiringPi
sudo ./dht11

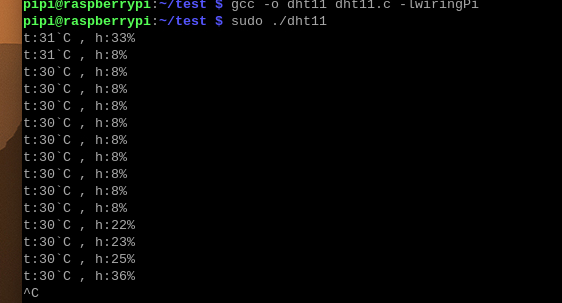

呈现出：

5.退出

按下Ctrl+C 程序就退出啦~，就会出现^C这个标志。

o(*￣▽￣*)o
