这个部分主要就看MPU9250吧，据说是经典中的经典。
首先是一个奇怪的地方，MPU9250是InvenSense公司的产品，但是他们没有一个传统意义的Datasheet。而是分成了两个部分。一个是《Product Specification》（产品规格书），这个主要是给硬件看的。链接如下：https://cdn.sparkfun.com/assets/learn_tutorials/5/5/0/MPU9250REV1.0.pdf
另一个是《Register Map and Descriptions》（寄存器映射与描述），这个主要是给软件看的。连接如下：https://cdn.sparkfun.com/assets/learn_tutorials/5/5/0/MPU-9250-Register-Map.pdf
要把两个部分拼起来，才是一个完整的Datasheet。（对于MPU9250而言，还有一个部分磁力计，其实来自AKM公司的AK8963，是I2C总线上的一个从设备，完整意义上还有加上它的datasheet，才真正算是完整）

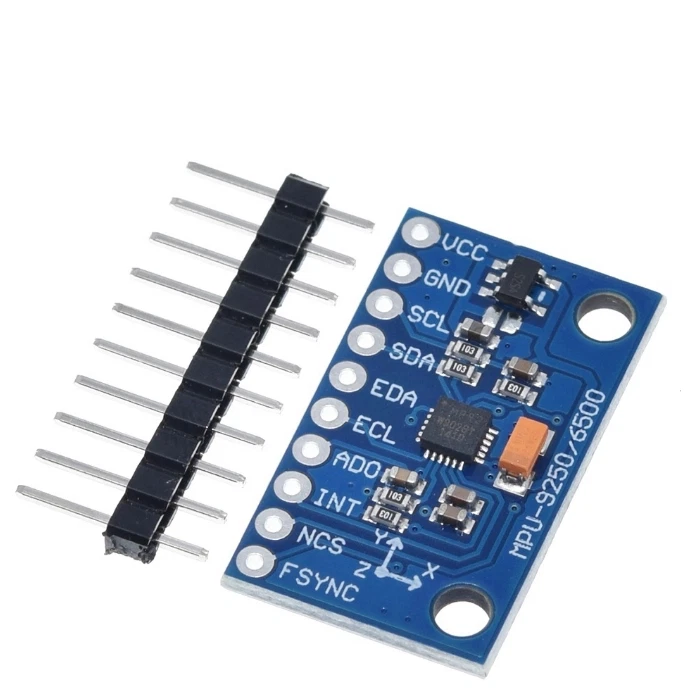

至于MPU9250，我在淘宝也买了一个，比起大部分元器件模块只要10块20块，这玩意要差不多100，也是下血本了。。不明白为什么这么贵。。。
1 简介
首先还是看看简介。

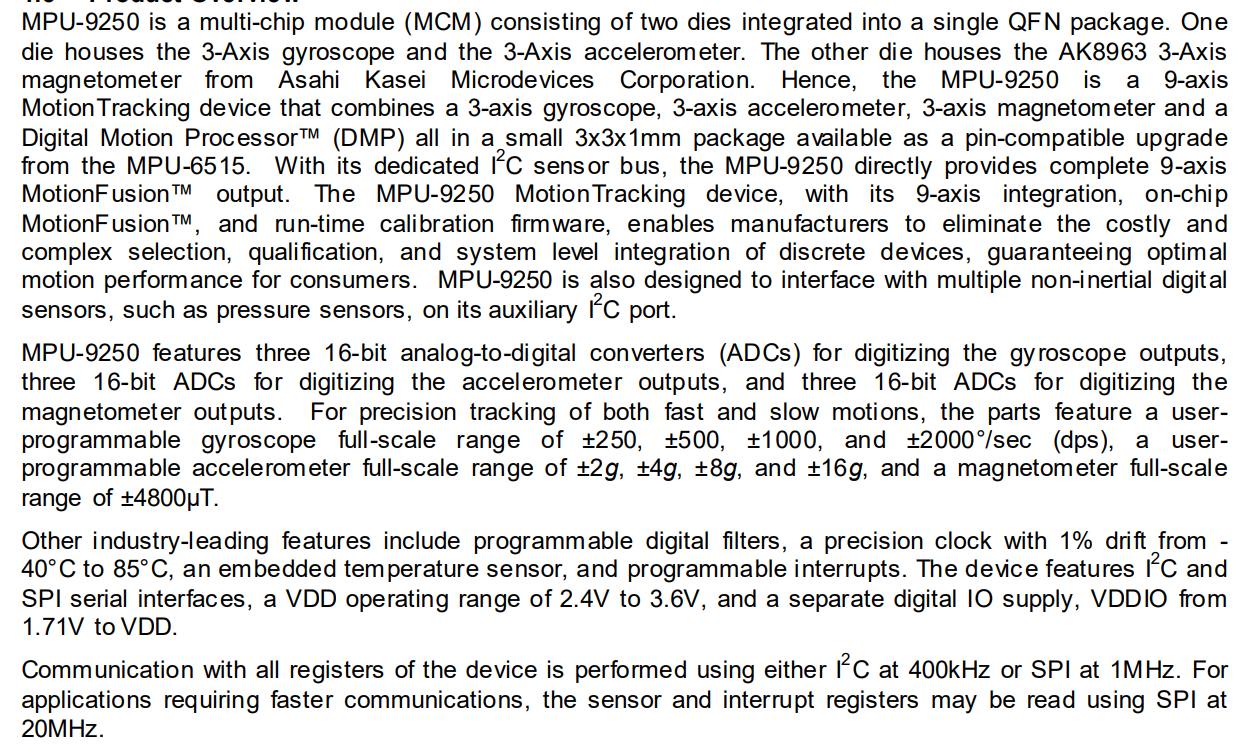

首先就是大概描述了一下功能，里面封装了两个芯片，一个是三轴陀螺仪和三轴加速度传感器，另外一个是三轴地磁传感器。硬件接口依然是I2C（这次看的datasheet，虽然名字略有不同，但是基本上接口全是I2C），里面有一套叫做MotionFusion的独特技术，具体怎么独特，估计后面看了。精度然后里面有16位的ADC，之后介绍了各个传感器的精度。
最后是介绍了工作的温度和电压，然后I2C的频率等。

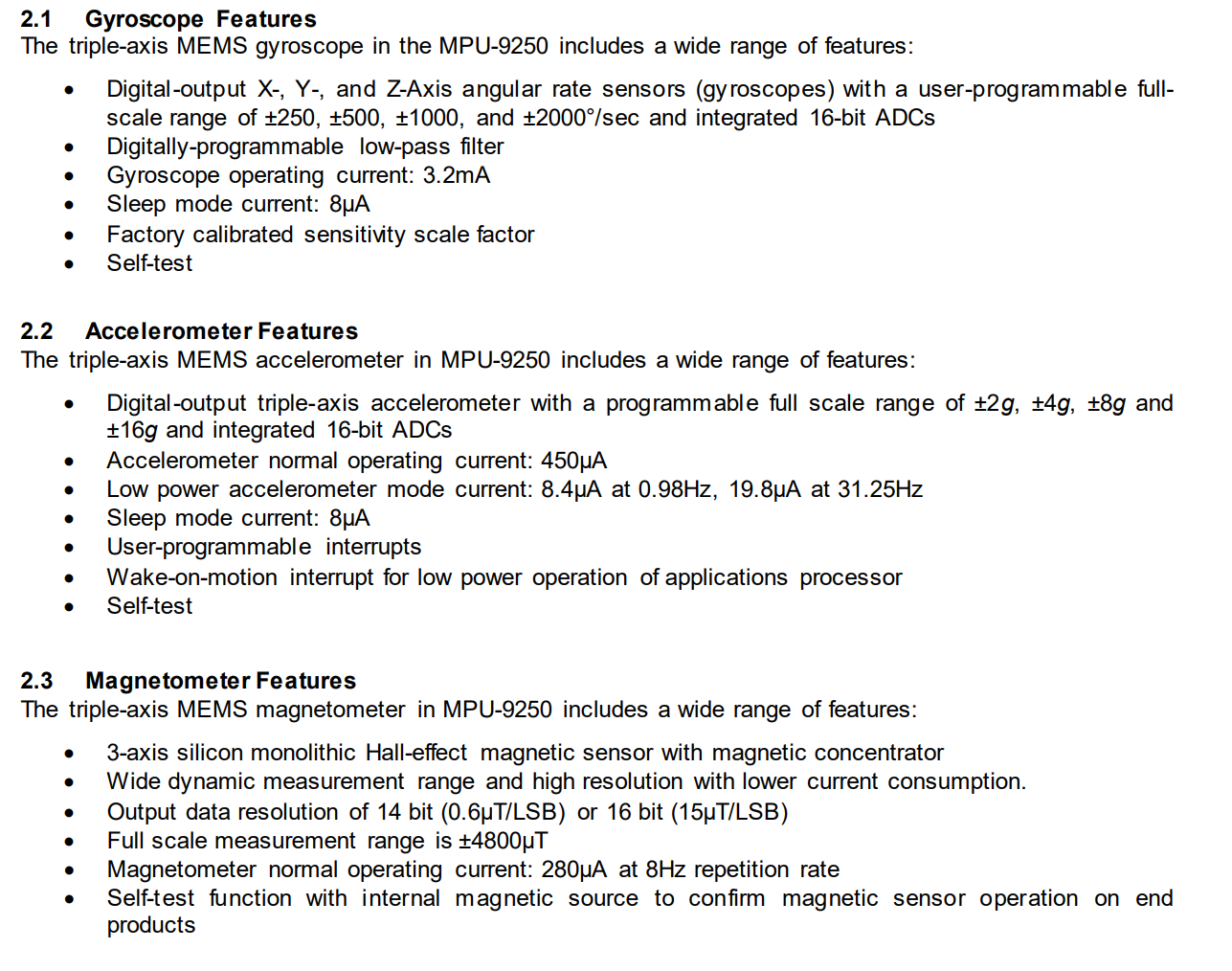

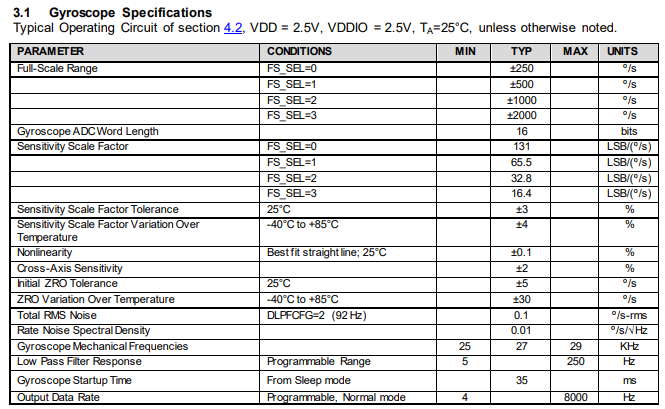

之后对里面具体的三个传感器做了介绍。包括性能，精度，电流电压等。
2 电气特性
感觉这部分主要还是硬件工程师关注，我这边就简单看看吧。
地磁的大概是这样的，基本上就介绍了不同参数下的输出数据，此外还有一些物理特性，工作温度，启动时间等等。看起来也不仅仅是电子特性。其它两个的内容类似，就不一一写了。

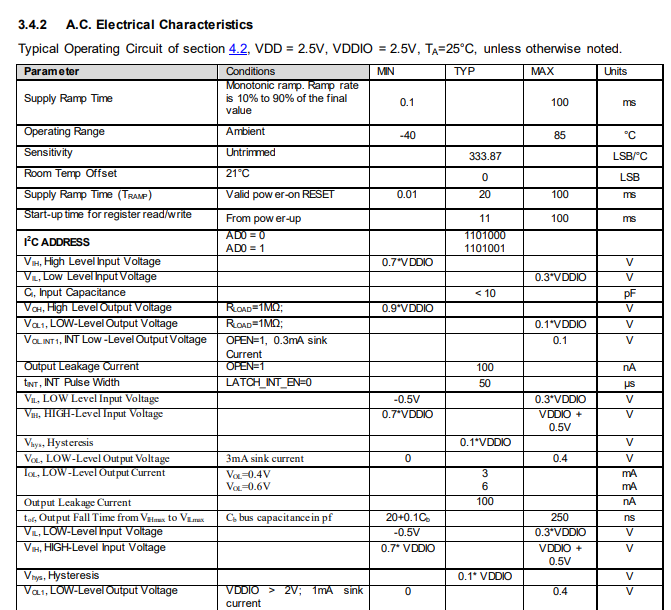

电子特性主要是下面这个表，硬件比较关注。
下面还科普了一下I2C和SPI的时序特点等，这里也不细说了。
3 应用信息

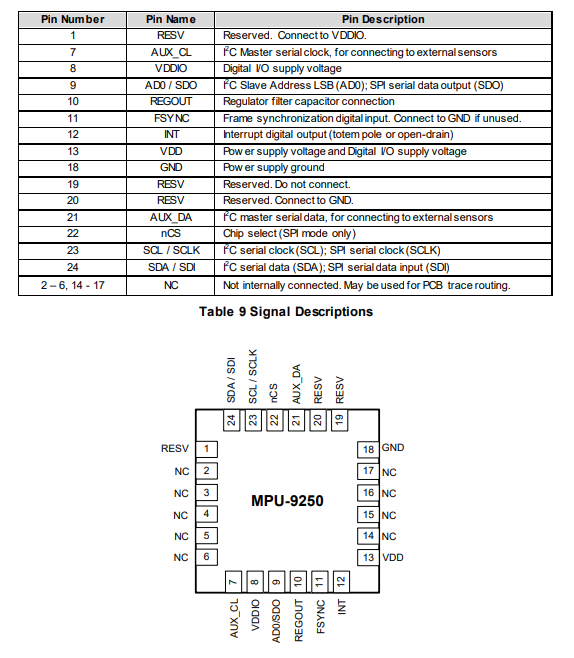

首先还是最重要的pin脚。做原理图的时候要。
又是QFN封装的，对于新手基本上只有买模块了。。。

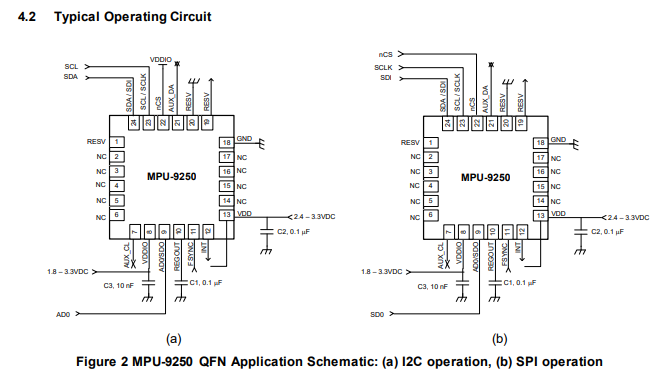

然后还是贴心的介绍了一下外围电路接法。

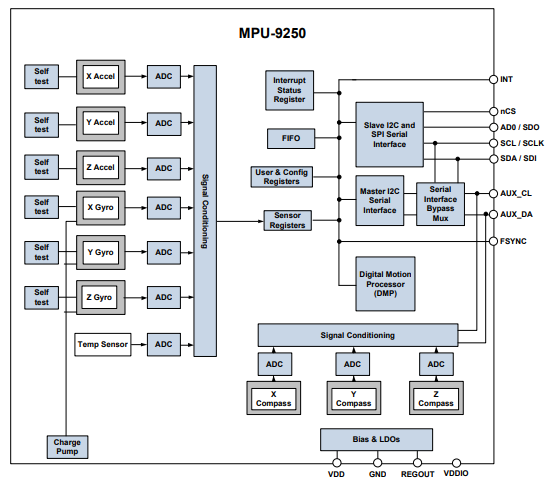

然后简单介绍了内部框图。
之后对内部结构做了简要介绍，喜欢科普就看看吧。不看影响也不大。
后面还有一部分就是接口特点，FIFO，中断，电源模式等等。
4 中断和接口
中断和之前看的PMIC基本上页差不多，都是一个INT引脚，然后自己通过I2C去查到底是什么事件，大概有以下这些。
至于接口，相信还是使用I2C居多。这里还是花了5，6页去详细讲了I2C和SPI的通信协议，以及三方外设的接法。
最后是一些数据示意，封装，保存等内容。。。
5 寄存器
这部分是要看《Register Map and Descriptions》。
...

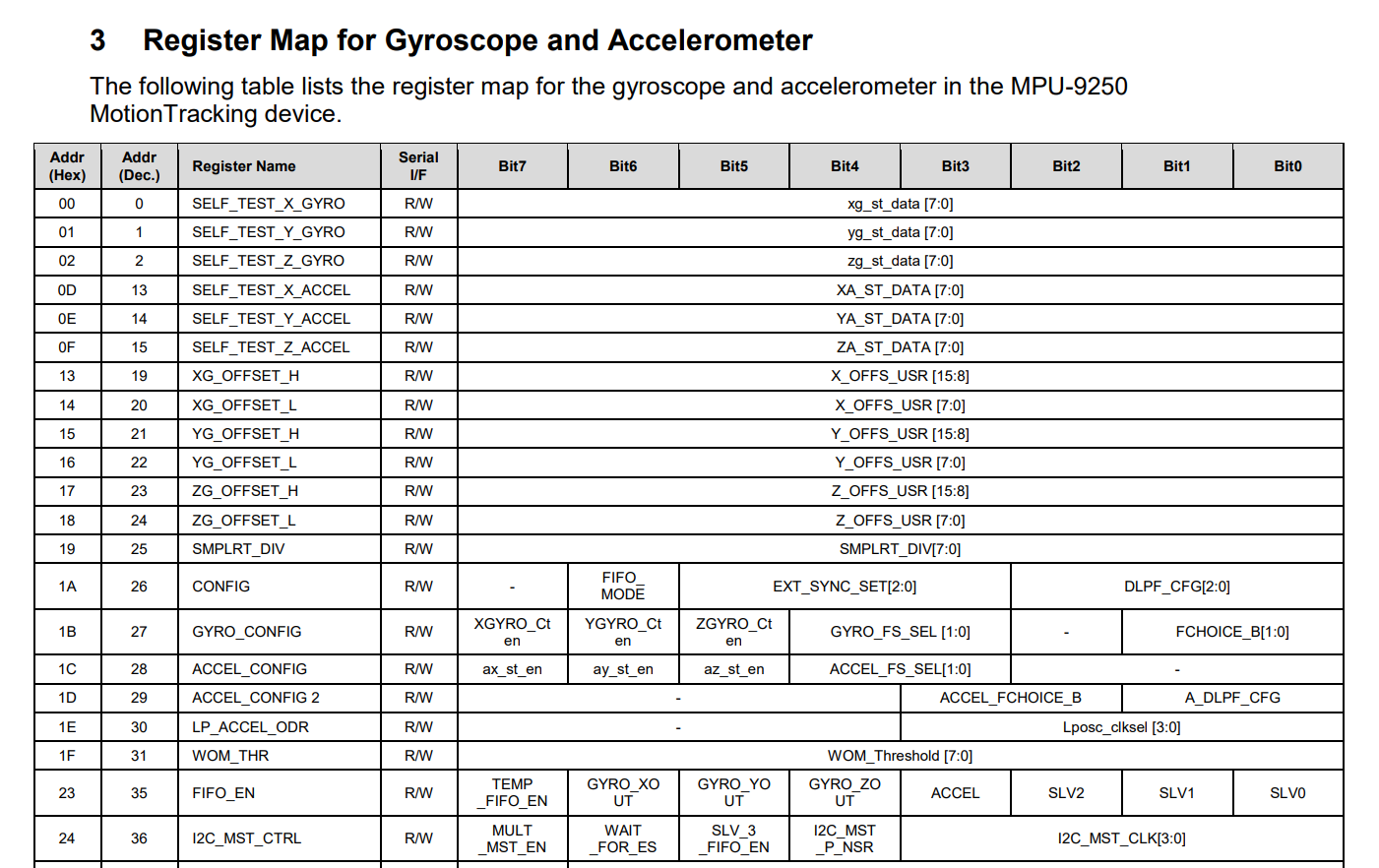

一共就是到7E，一共126个寄存器。主要是加速度和陀螺仪的。
具体内容大概是这样：

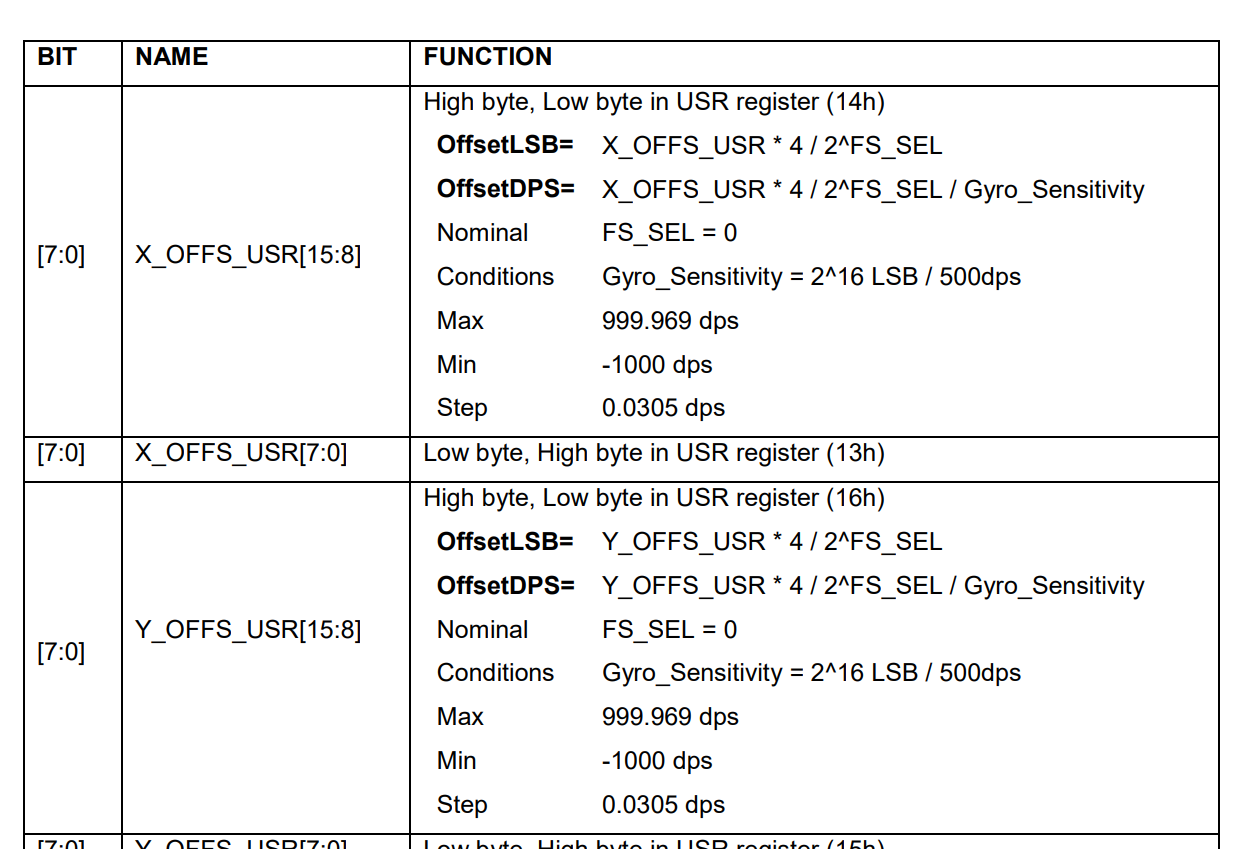

以第一个寄存器为例：
它是用来给陀螺仪做硬件级别零偏校准（Zero-Bias Calibration）的。当你的设备静止放置时，如果读出的陀螺仪角速度不为 0（比如由于焊接应力或温漂导致有微小的数值），你把校准后的差值写进这个寄存器，芯片底层就会自动在硬件输出前减去这个偏置。
7:0\]：代表当前这个寄存器的 8 个 Bit 全部被这一个功能占用。X_OFFS_USR\[15:8\]，表示整个 X 轴的偏置参数其实是一个 16位（2字节） 的16位有符号整型数据。当前这个寄存器只存放了它的高字节（High Byte），即第 8 到第 15 位。低字节 \[7:0\] 躺在地址为 0x14 的另一个寄存器里。你在写驱动代码时，必须把一个 16 位的校准值拆成两半，分别写入这两个寄存器。 手册给出了两个公式，用来描述你写入的寄存器原始值（Raw Value）与最终在物理世界中产生的实际偏置（dps，度每秒）之间的换算关系。告诉你应该填什么样的值实现较准。 好了，这里就不一个个全部看了，有空再说啦。
