缘由74HC175 四路循环彩灯电路原理图 设计_学习和成长-CSDN问答
使用 D 触发器 74HC175 实现"0001 0011 0111 1111 1110 1100 1000"的循环彩灯电路。
要求：
设计实验电路，并搭接验证电路是否满足设计要求。设计时需注意电路需要有自启动功能。
电路中所需的基本逻辑门可根据实验套件中有的集成逻辑门器件自由选择。
彩灯使用口袋元件套件中的 4 色发光二极管，发光二极管电流以 2mA-4mA 的范围为依据确定限流电阻的阻值。
时钟信号为 1Hz，由信号发生器或口袋实验平台上的时钟模块提供。输出使用发光二极管。
这是一个有意思的问题，175+32+27组成实现7种状态彩灯循环，若包含0000则直接就可以了，更加简单。

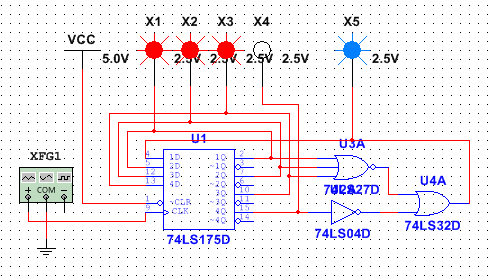

D触发器有个特点：输入端什么电平，在时钟作用下就输出什么电平，因此，想要获得流水效果，就要逐个给需要的电平，下面是从这个推演的初始电路和逻辑控制，全部取Q端，为了给高电平，采用非门获取，为了跳过0000采用或非门获取，最后或门综合。
从成功后的逻辑推演，若从~Q端获取高电平则可以节省非门。

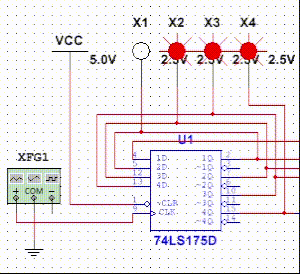

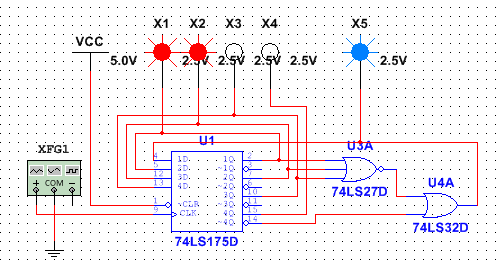

门控制与直接对比。
级联演示。

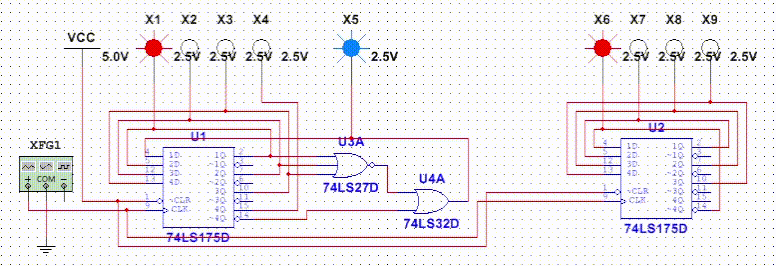

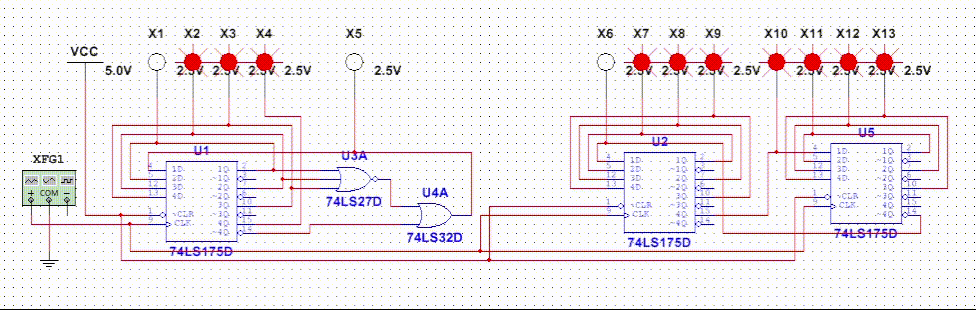

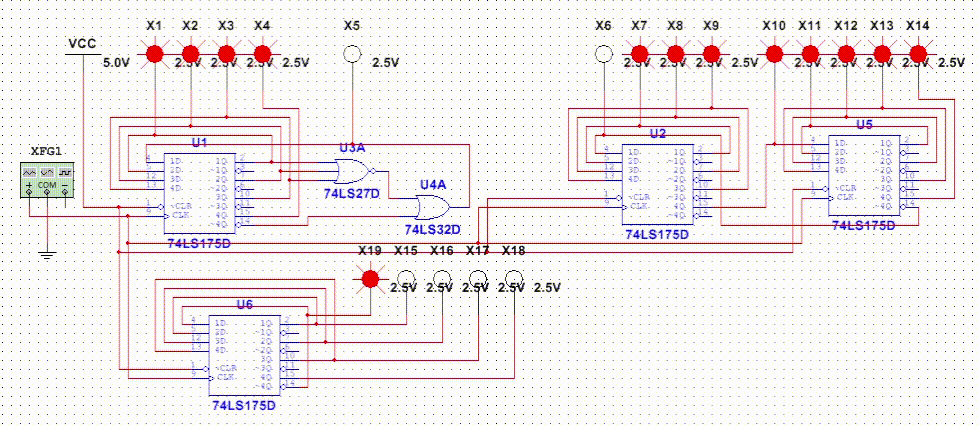

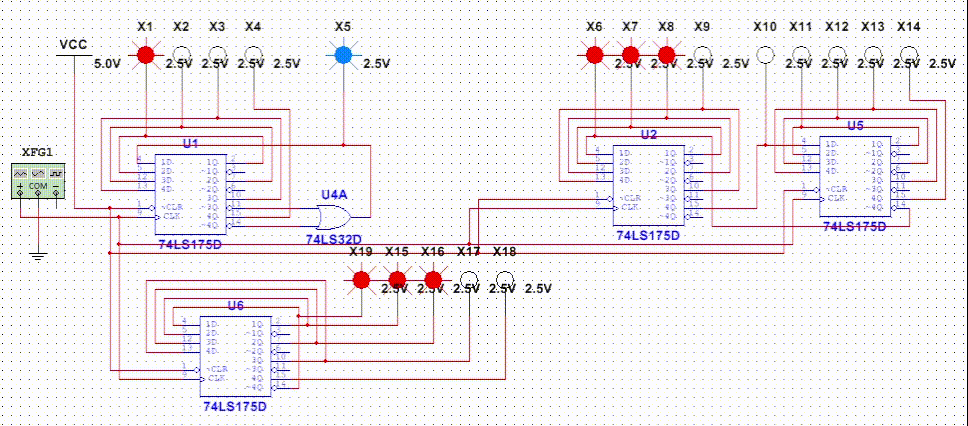

5灯、9灯演示。
进一步推演优化逻辑，节省芯片使用，这就是从逻辑推导设计初始，到推演优化过程的乐趣。
