AI视觉跟随运动控制实战｜RK3588 NPU检测+FPGA EtherCAT多轴联动精准跟随方案
📌 专栏：RK3588+FPGA+EtherCAT 工业AI控制器实战连载
关键词：RK3588、FPGA、EtherCAT、视觉跟随、多轴联动、AI视觉对位、动态抓取、工业运动控制
0. 前言
在工业动态分拣、半导体视觉对位、机器人无序抓取、流水线跟随裁切等场景中，AI视觉检测与运动控制联动是核心技术难点。
绝大多数普通嵌入式方案都会出现致命问题：AI推理存在毫秒级耗时，相机采样、图像预处理、NPU推理、坐标解算存在固定延迟，导致视觉识别的是"过去位置"，设备运动的是"当前时刻"，最终出现跟随滞后、轨迹抖动、对位偏移、抓取失误等故障。
传统单Linux架构无法解决这一矛盾：提速会导致AI漏检误检，降速会直接拉低产线产能。
本文基于RK3588+FPGA+EtherCAT异构架构 ，落地一套工业级AI视觉动态跟随+多轴联动 完整方案。通过RK3588 NPU负责智能视觉解算、FPGA负责硬件实时插补与时序对齐，彻底解决AI推理延迟带来的跟随畸变问题，可直接适配高速产线动态作业场景。
1. 行业痛点：为什么视觉跟随总是不准？
很多工程师调试视觉跟随项目，算法仿真完美，上机实测频繁翻车，核心根源集中在三点：
1.1 固有推理延迟导致时序错位
RK3588运行YOLO、分割、定位算法，单次推理耗时20~60ms，加上图像采集、预处理、坐标转换耗时，整体延迟可达百毫秒级。高速运动工况下，物料位置早已发生偏移，视觉指令严重滞后。
1.2 软件插补轨迹不平滑
纯Linux软件下发点位指令，周期抖动大、点位稀疏，伺服跟随出现阶梯轨迹、振纹、速度突变，高速联动稳定性极差。
1.3 AI负载干扰运动时序
NPU满载推理、多路图像采集时，系统线程抢占严重，运动指令下发周期错乱，多轴同步失效，直接导致联动轨迹畸变。
结论：视觉跟随的核心难点不在于"识别准不准"，而在于"时序对不对、轨迹稳不稳"。
2. 异构协同整体方案架构
本方案延续系列专栏分层解耦、智能与实时隔离的核心设计，将视觉感知与运动控制拆分落地，从架构上根治跟随滞后问题。
2.1 RK3588 视觉感知与轨迹预测层
专注非实时智能算法业务，不参与运动闭环，核心工作：
-
工业相机图像采集、ISP成像优化、硬件预处理
-
NPU缺陷检测、目标定位、物料姿态解算
-
像素坐标到机械坐标的标定转换
-
卡尔曼滤波轨迹预测、滞后补偿计算
-
生成平滑目标点位，下发指令至FPGA
2.2 FPGA 硬实时运动执行层
作为实时执行底座，承接所有精密运动逻辑，保障时序确定性：
-
EtherCAT DC分布式时钟硬件同步，保障多轴时序统一
-
硬件直线/圆弧插补、速度平滑、点位密化
-
实时位置闭环、速度闭环、指令防抖滤波
-
高速指令缓存、异步握手，兼容AI非实时输出
2.3 整体工作流程
FPGA硬件触发采图 → RK3588 NPU实时识别定位 → 滞后补偿+轨迹预测 → 平滑点位下发FPGA → FPGA硬件插补EtherCAT多轴联动 → 动态跟随闭环
3. 核心关键技术落地
3.1 时序对齐：硬件帧戳绑定
传统软件采图无时间标记，帧时序混乱。本方案采用FPGA硬件触发相机曝光，每一帧图像绑定唯一硬件时间戳与设备工位坐标，精准记录物料当前物理位置，消除采集时序误差。
3.2 推理滞后补偿算法
针对AI固有延迟，在RK3588端加入轻量化预测补偿：根据历史两帧物料位置、产线速度、运动方向，拟合实时运动轨迹，预测当前时刻真实位置，抵消20~60ms推理延迟，彻底解决跟随滞后偏移。
3.3 FPGA硬件轨迹平滑插补
RK3588下发的是稀疏目标点位，FPGA端进行硬件点位密化、速度梯形规划、加减速平滑，将稀疏指令转为连续平滑轨迹，杜绝伺服抖动、速度突变，大幅提升跟随流畅度。
3.4 指令异步缓存机制
FPGA搭建双FIFO指令缓存，RK3588非实时生成的点位指令可异步写入，FPGA严格按照500us/1ms硬周期读取执行，AI算力波动、推理耗时变化完全不影响运动周期稳定性。
4. 核心业务代码（可直接落地）
精简核心逻辑代码，包含视觉定位、滞后补偿、点位下发，适配整套异构架构。
5. 实测效果与数据对比
测试场景：高速流水线动态物料跟随、两轴EtherCAT联动，产线速度80mm/s
| 测试方案 | 跟随偏差 | 轨迹状态 | 高速稳定性 |
|---|---|---|---|
| 纯RK3588软件跟随 | ±1.5~2.5mm | 轨迹抖动、有阶梯感 | 高速易偏移、失效 |
| RK3588+FPGA异构跟随（本文方案） | ±0.1~0.3mm | 轨迹平滑连续 | 全速稳定无偏移 |
实测证明：通过异构分层+滞后补偿+硬件插补，完全抵消AI推理延迟影响，动态跟随精度提升一个量级，满足工业精密生产要求。
6. 落地适配场景
-
半导体设备：晶圆动态对位、芯片封装视觉校准
-
机器人场景：无序物料抓取、动态跟随分拣
-
产线工艺：视觉跟随裁切、喷码、检测
-
精密加工：激光视觉跟随打标、随动雕刻
7. 工程常见避坑点
-
误区1：直接使用原始检测点位控制运动 → 忽略推理延迟，高速必然偏移
-
误区2：Linux软件插补轨迹 → 周期抖动大，伺服振纹严重
-
误区3：视觉与运动时序不绑定 → 帧错位、工位不匹配，批量不良
-
误区4：无指令缓存机制 → AI推理卡顿导致运动骤停、轨迹断裂
8. 总结
工业AI视觉跟随控制，拼的不是识别速度，而是时序协同与轨迹稳定性。
RK3588+FPGA+EtherCAT异构方案，利用RK3588强大的NPU算力完成智能视觉定位与滞后补偿，依托FPGA硬实时硬件插补、时序对齐、指令缓存能力，完美解决"AI推理延迟、轨迹抖动、多轴不同步"三大难题，实现了高精度、高稳定、高速动态视觉跟随。
该方案彻底打通AI感知与精密运动控制的技术壁垒，是工业智能产线、半导体精密设备、柔性机器人动态作业的核心落地技术。

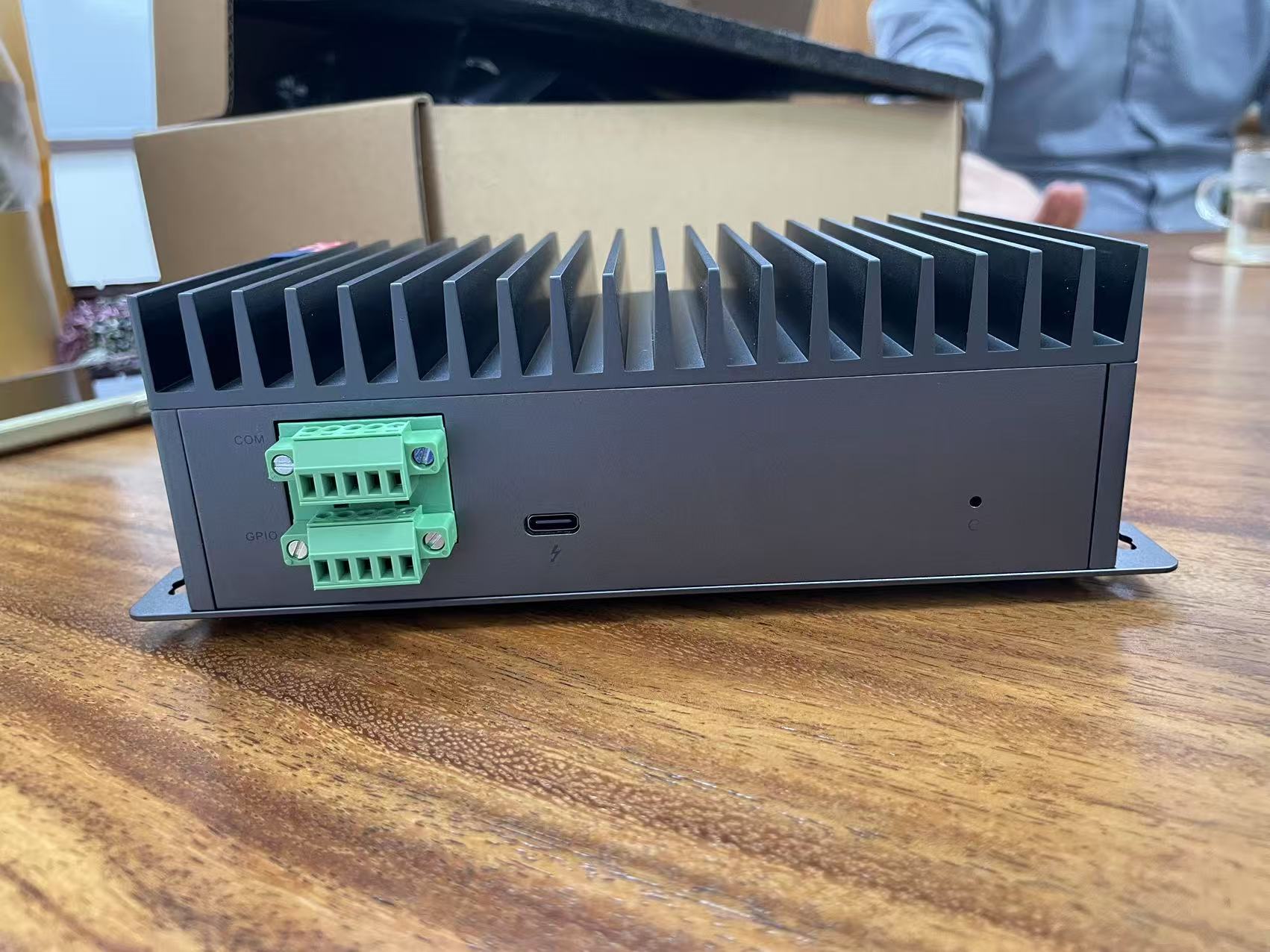

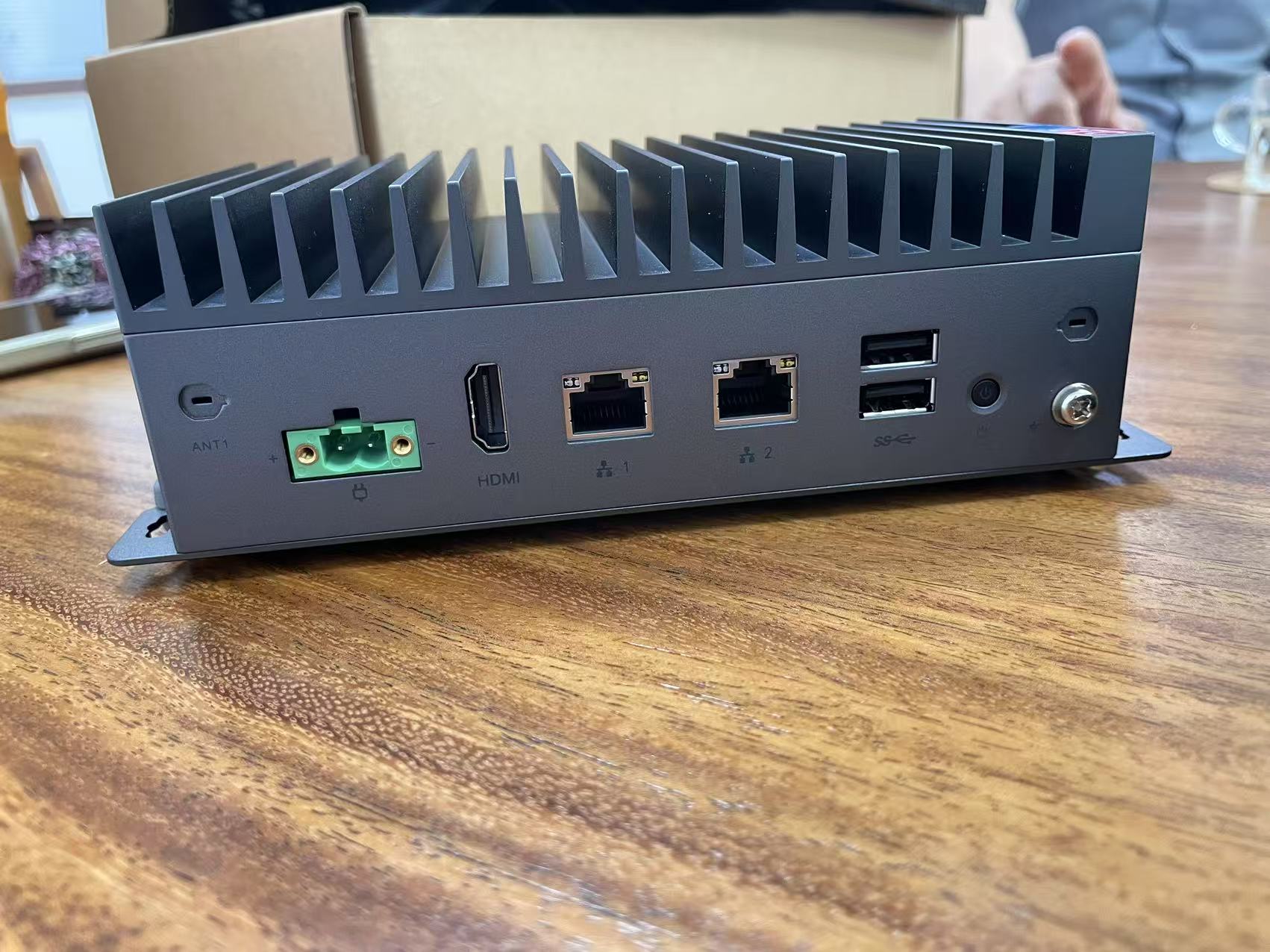

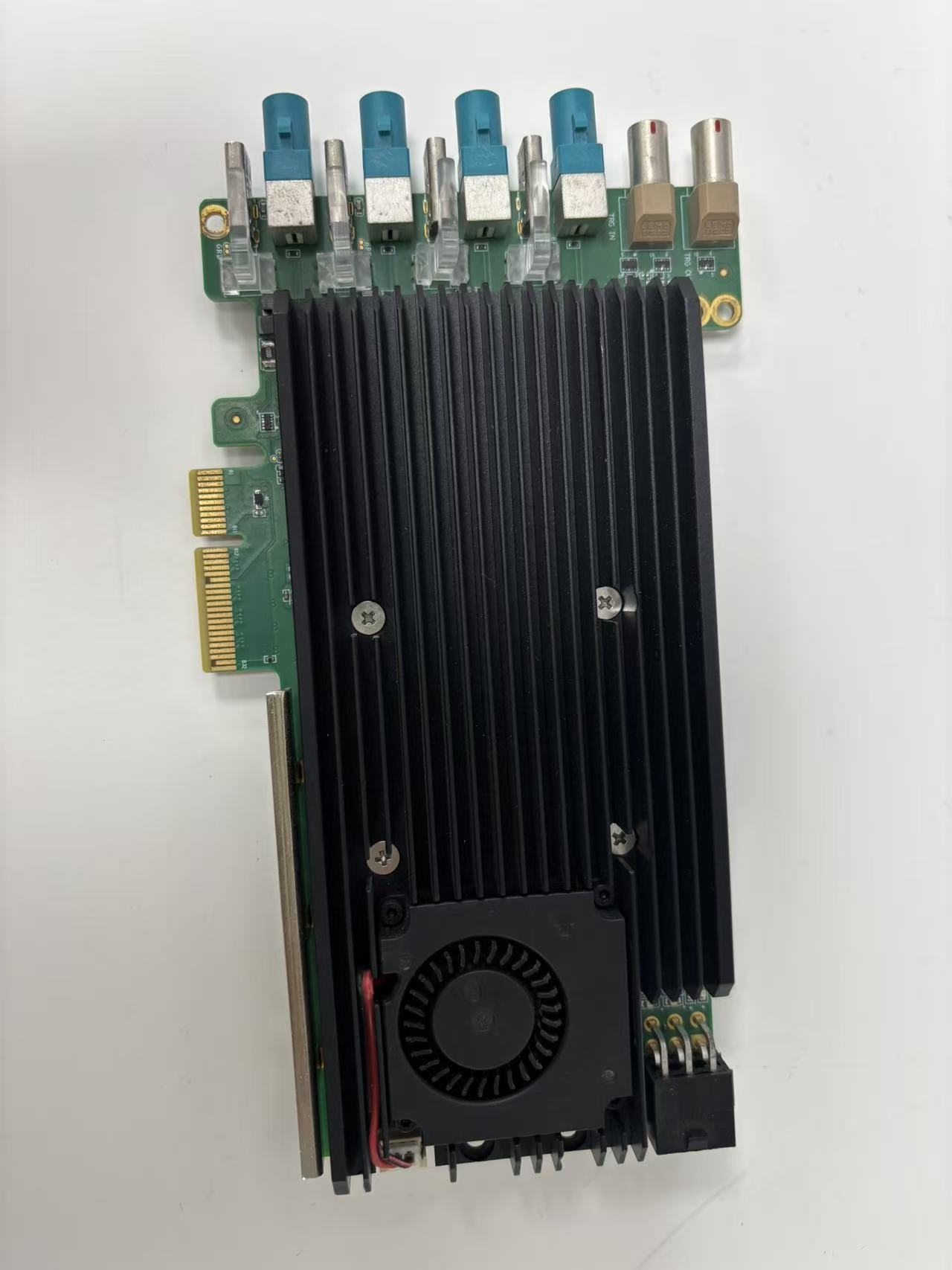

信迈提供ARM+FPGA+AI技术服务方案，研发工厂一体化。
📝 下期预告
下一篇：彻底解决AI满载抖动｜RK3588+FPGA EtherCAT 工业控制器实时性极限调优
