在Matlab中绘制阶梯图

阶梯图可以以阶梯的形式显示所绘制的曲线，绘制阶梯图用到的函数为stairs( )函数，基本格式为stairs(x,y)。

在命令窗口输入以下程序：

t=0:pi/20:2*pi;
x=180*t/pi;
y=sin(t);
plot(x,y,'b')
hold on
stairs(x,y,'b')
title('阶梯图')
xlabel('角度')
ylabel('幅值')

运行后得到如图1所示图形。

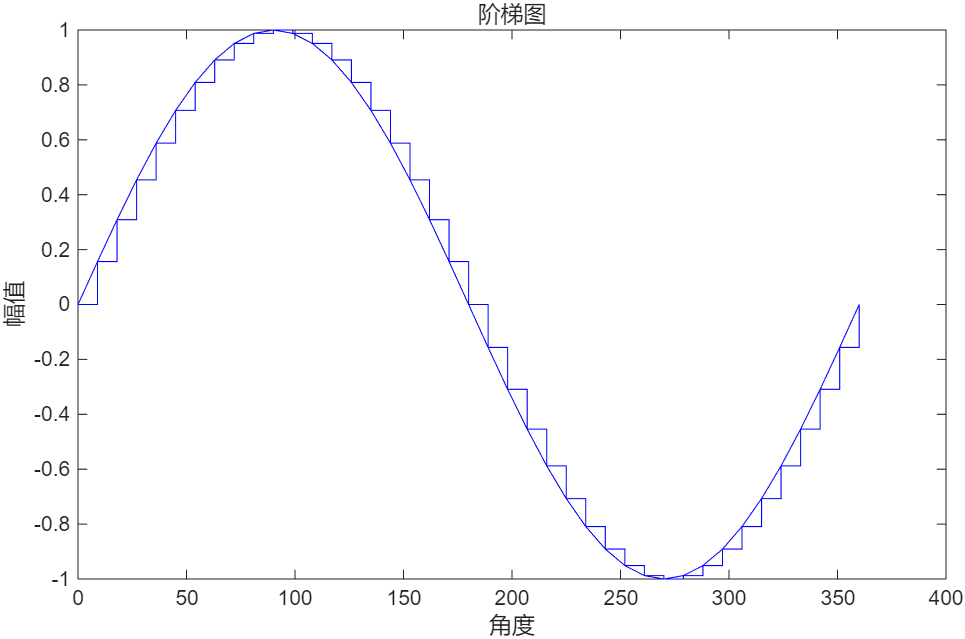

图1 正弦函数的阶梯图
