Ricon组态系统技术深度解析:架构设计与核心实现

🔧 Ricon组态系统技术深度解析:架构设计与核心实现

一、引言

Ricon组态系统作为一款基于Web的可视化组态平台,其技术架构设计和核心实现值得深入研究。本文将从架构设计、核心技术、性能优化等方面进行深度剖析。

👉 体验地址: http://1.15.10.177/


二、系统架构设计

2.1 整体架构

复制代码
┌─────────────────────────────────────────────────┐

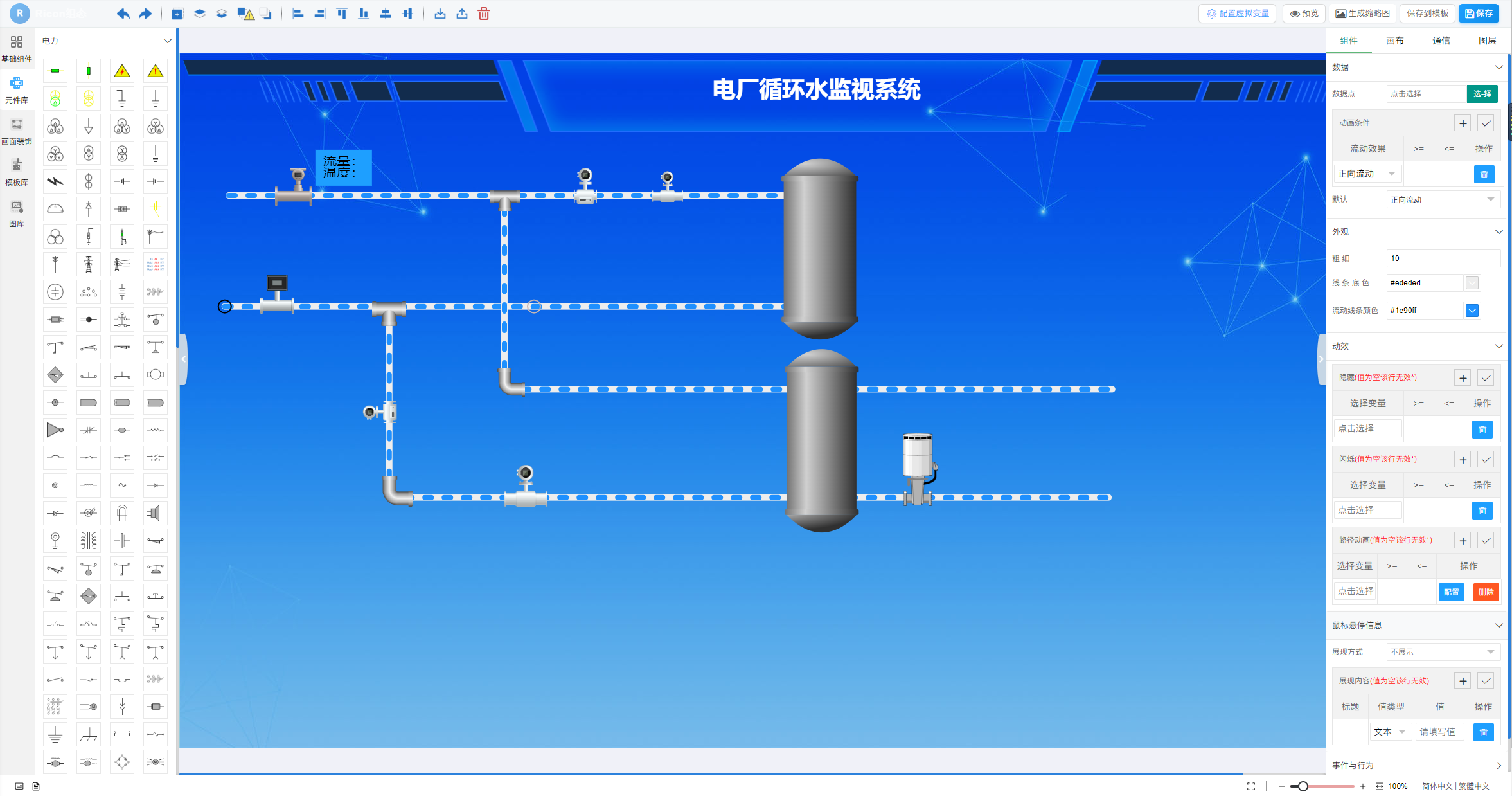

│            Web浏览器(客户端)                    │
├─────────────────────────────────────────────────┤
│  ┌──────────┐  ┌──────────┐  ┌──────────┐     │
│  │ 编辑器   │  │ 预览页面 │  │ 监控页面 │     │
│  │editor.html│ │preview.html││view.html │     │
│  └──────────┘  └──────────┘  └──────────┘     │
│         │             │             │          │
│  ┌─────────────────────────────────────┐      │
│  │     核心引擎层(Konva + 业务逻辑)   │      │
│  └─────────────────────────────────────┘      │
│         │             │             │          │
│  ┌─────────────────────────────────────┐      │
│  │     系统优化层                       │      │
│  │  - 配置中心、初始化管理、模块管理     │      │
│  │  - 资源加载、内存防护、安全管理       │      │
│  └─────────────────────────────────────┘      │
│         │             │             │          │
│  ┌─────────────────────────────────────┐      │
│  │     通信层                           │      │
│  │  - WebSocket、MQTT、HTTP客户端       │      │
│  └─────────────────────────────────────┘      │
└─────────────────┬──────────────────────────────┘
                  │
        ┌─────────┴─────────┐
        │                   │
┌───────▼──────┐   ┌───────▼──────┐
│  后端API服务  │   │  WebSocket   │
│ (RESTful)    │   │   MQTT服务器  │
└──────────────┘   └──────────────┘

2.2 模块化架构

Ricon采用14个独立功能模块的模块化设计:

模块分类 模块 核心功能
核心功能 stageInit.js 场景初始化
stageProperties.js 场景属性配置
stageConfig.js 场景配置管理
通信数据 stageCommunication.js 通信配置管理
stageUtils.js 工具函数
用户交互 stageViewControl.js 视图控制
stageKeyboard.js 键盘事件
组件操作 stageModule.js 组件管理
stageAlign.js 组件对齐
系统功能 stageUndoRedo.js 撤销恢复
stageImportExport.js 导入导出

三、核心技术实现

3.1 Canvas 2D渲染引擎

基于Konva.js的高性能渲染引擎是Ricon的核心:

javascript 复制代码
// 核心渲染流程
var stage = new Konva.Stage({
    container: 'container',
    width: 1920,
    height: 1080
});

// 图层管理
var layer = new Konva.Layer();
stage.add(layer);

// 组件创建
var rect = new Konva.Rect({
    x: 100,
    y: 100,
    width: 200,
    height: 100,
    fill: '#333',
    stroke: '#666',
    strokeWidth: 2
});

layer.add(rect);
layer.draw();

技术优势:

  • 高性能Canvas绑定
  • 支持复杂图形和动画
  • 内存管理优化

3.2 通信模块设计

WebSocket客户端实现了完善的连接管理:

javascript 复制代码
var webSocketClient = {
    connect: function(url) {
        this.socket = new WebSocket(url);
        this.socket.onopen = this.onOpen.bind(this);
        this.socket.onmessage = this.onMessage.bind(this);
        this.socket.onerror = this.onError.bind(this);
        this.socket.onclose = this.onClose.bind(this);
    },

    // 心跳保活机制
    startHeartbeat: function() {
        setInterval(() => {
            if (this.socket.readyState === WebSocket.OPEN) {
                this.socket.send(JSON.stringify({type: 'heartbeat'}));
            }
        }, 10000);
    },

    // 自动重连机制
    onClose: function() {
        setTimeout(() => {
            this.connect(this.url);
        }, 5000);
    }
};

3.3 安全JSON解析

系统实现了SafeJSON安全解析机制:

javascript 复制代码
window.SafeJSON = {
    // 标准JSON解析
    parse: function(str) {
        return JSON.parse(str);
    },

    // 严格模式解析
    parseStrict: function(str) {
        // 验证JSON格式
        if (!/^[\{\[]/.test(str)) {
            throw new Error('Invalid JSON');
        }
        return JSON.parse(str);
    },

    // 兼容历史格式
    parseFlexible: function(str) {
        // 兼容key不加引号的情况
        var normalized = str.replace(/(['"])?([a-zA-Z0-9_]+)(['"])?:/g, '"$2":');
        return JSON.parse(normalized);
    }
};

四、性能优化策略

4.1 渲染优化

  • 图层分组:合理使用图层减少重绘范围
  • 批量更新:合并多个组件更新操作
  • requestAnimationFrame:优化动画渲染

4.2 资源优化

  • 懒加载:按需加载组件资源
  • 图片压缩:优化图片大小
  • 缓存策略:缓存常用数据

4.3 内存管理

javascript 复制代码
// 内存泄漏防护机制
var MemoryLeakProtector = {
    trackObjects: [],

    add: function(obj) {
        this.trackObjects.push(obj);
    },

    clean: function() {
        this.trackObjects.forEach(obj => {
            // 清理事件监听
            if (obj.destroy) {
                obj.destroy();
            }
            // 解除引用
            obj = null;
        });
        this.trackObjects = [];
    }
};

五、安全防护机制

5.1 XSS防护

  • 输入验证和输出编码
  • CSP内容安全策略配置
  • DOM净化处理

5.2 CSRF防护

  • Token验证机制
  • SameSite Cookie设置
  • Referer和Origin检查

六、总结

Ricon组态系统通过模块化架构 、高性能渲染 、完善的通信机制 和安全防护,为工业可视化监控提供了一套完整的技术解决方案。其设计理念和技术实现值得借鉴和学习。

👉 立即体验: http://1.15.10.177/
