一、VLAN简介

1.1 定义

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。

1.2 目的

早期的以太网是为简单、小型网络而设计的局域网技术，是基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection），并采用共享介质的总线技术。随着时间的推移，局域网承载的数据类型越来越多，包括图形、语音和视频，面临的问题也更加突出。

产生冲突：网络中多台主机同时发送数据，造成冲突。主机越多，冲突越严重。
产生广播：网络中任意一台主机发送的数据都会被发送到其他所有主机，造成广播。主机越多，广播越泛滥。
加剧数据安全的隐患：网络中所有主机共享一台传输通道，无法有效控制数据安全。数据越复杂，数据安全的隐患越大。

虽然采用二层设备的组网架构，通过快速二层交换将数据控制在局域网范围内传输，能有效解决冲突的问题，但是广播和安全的问题依然存在。

为了减少广播，可以通过设置不同网段来实现主机之间的隔离，但是成本较高。在这种情况下，出现了VLAN（Virtual Local Area Network）技术。

VLAN技术可以把一个物理局域网划分成多个逻辑局域网，即多个VLAN。每个VLAN是一个广播域，使得VLAN内的主机可以互通，而VLAN间不能直接互通。这样，广播报文被限制在一个VLAN内，同时提高了网络安全性。

1.3 受益

使用VLAN能给用户带来以下受益。

限制广播域：广播域被限制在一个VLAN内，既节省带宽，又提高网络处理能力。
增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他VLAN内的用户直接通信。
提高局域网的健壮性：局域网内的故障是隔离的，被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN内用户的正常工作。
灵活构建虚拟工作组：VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理位置，网络构建和维护更方便灵活。

二、VLAN原理

2.1 VLAN标签

2.1.1 定义

当一个局域网被划分为多个VLAN时，每个VLAN都用一个唯一的VLAN标签来标识。VLAN标签也称为VLAN Tag或802.1Q Tag。

2.1.2 格式

IEEE 802.1Q标准对传统Ethernet帧格式进行了修改，在源MAC地址字段和协议类型字段之间加入4字节的802.1Q Tag，形成了VLAN的帧格式。具体如下所示。

基于802.1Q的VLAN帧格式：

802.1Q Tag包含4个字段，其含义如下：

TPID：Tag Protocol Identifier，用来判断本VLAN帧是否带有802.1Q Tag，长度为16比特，缺省取值为0x8100。取值为0x8100时表示802.1Q Tag帧。如果不支持802.1Q协议的设备收到这样的帧，会将其丢弃。各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时，本设备为了能够识别这样的帧，实现与各厂家互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值相同。
PRI：Priority，表示帧的优先级，长度为3比特，取值范围为0～7，值越大优先级越高。用于当设备阻塞时，优先发送优先级高的数据帧。
CFI：Canonical Format Indicator，表示MAC地址是否是标准格式，长度为1比特，取值范围为0或1，缺省取值为0。取值为0表示MAC地址以标准格式封装，取值为1表示MAC地址以非标准格式封装。
VID：VLAN ID，表示该帧所属的VLAN，长度为12比特，取值范围为0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围为1～4094。

2.1.3 分类

每台支持802.1Q协议的设备利用VLAN ID来识别报文所属的VLAN，并根据报文是否携带VLAN Tag以及携带的VLAN Tag值，来对报文进行处理。因此，数据帧根据是否携带VLAN Tag，分为以下两种形式：

有标记帧（Tagged帧），加入了4字节802.1Q Tag的帧。
无标记帧（Untagged帧），原始的、未加入4字节802.1Q Tag的帧。

各类设备对Tagged帧、Untagged帧的支持情况不尽相同，通常来说：

用户主机、服务器、Hub、傻瓜交换机只能收发Untagged帧。
交换机、路由器、防火墙和WLAN AC既能收发Tagged帧，也能收发Untagged帧。
语音终端可以收发一个VLAN的Tagged帧或Untagged帧。

2.1.4 缺省VLAN

缺省VLAN又称为PVID（Port Default VLAN ID），每个接口都有缺省VLAN。

2.1.5 VLAN标签的添加和剥离

在配置了接口类型和缺省VLAN后，接口对数据帧的处理方式有几种不同情况，如表6-9所示。

为了提高设备对数据帧的处理效率，设备内部的数据帧一律都带有VLAN Tag，以便设备对这些数据帧以统一的方式处理。

表6-9 不同类型接口对数据帧的处理方式

接口类型	接收帧处理过程	发送帧处理过程
access类型	判断数据帧的VLAN Tag： * 无Tag，则添加本接口PVID Tag。 * 有Tag，若Tag与PVID Tag相同，则允许该VLAN帧进入，否则丢弃。	先剥离帧的PVID Tag，然后再发送。
trunk类型	判断数据帧VLAN Tag： * 无Tag，则添加本接口PVID Tag。当pvid在允许通过的VLAN ID列表里时，则允许该VLAN帧进入，否则丢弃。 * 有Tag，当该数据帧的VLAN ID在允许通过的VLAN ID列表里时，则允许该VLAN帧进入，否则丢弃。	判断VLAN在本接口的属性： * 如果是接口的PVID Tag，且是该接口允许通过的VLAN ID时，先剥离帧的PVID Tag，然后再发送。 * 如果不是接口的PVID Tag，且是该接口允许通过的VLAN ID时，则直接发送。否则丢弃。
hybrid类型	判断数据帧VLAN Tag： * 无Tag，则添加本接口PVID Tag。当pvid在允许通过的VLAN ID列表里时，则允许该VLAN帧进入，否则丢弃。 * 有Tag，当该数据帧的VLAN ID在允许通过的VLAN ID列表里时，则允许该VLAN帧进入，否则丢弃。	判断VLAN在本接口的属性： * 如果是接口允许通过的VLAN ID时，可以通过trunk-vlans或者untag-vlans来设置是否先剥离帧的VLAN ID，然后再发送。 * 如果不是

上面所说的接口类型是什么？

以最常用的 display port vlan (华为/H3C) 为例，它的输出结果会像下面这样，你可以清晰地看到每个端口的链路类型（Link Type）和缺省VLAN（PVID）：

复制代码

Port                        Link Type    PVID  Trunk VLAN List
Ethernet0/0/1               access       10    -
GigabitEthernet0/0/2        trunk        1     1, 20, 30
GigabitEthernet0/0/3        hybrid       5     -

Link Type 列显示端口类型（access, trunk, hybrid）。
PVID 列显示该端口的缺省VLAN ID。
Trunk VLAN List 列显示Trunk端口允许通过的VLAN列表。

2.2 同一VLAN内的互通原理

2.2.1 同设备VLAN内互通

如图6-21所示，用户主机Host1和Host2连接在同台设备上，属于同一VLAN2，且位于相同网段。

图6-21 同设备VLAN内互通

当用户主机Host1发送报文给用户主机Host2时，报文的发送过程如下（假设DeviceA还未建立任何转发表项）。

Host1判断目的IP地址跟自己的IP地址在同一网段，于是发送ARP广播请求报文获取目的主机Host2的MAC地址，报文目的MAC地址填写全F，目的IP地址为Host2的IP地址10.1.1.3。
报文到达DeviceA的接口interface1，发现是Untagged帧，给报文添加VID=2的Tag（Tag的VID=接口的PVID），然后将报文的"源MAC地址+VID"与接口的对应关系（00e0-fc00-1111, 2, interface1）添加进MAC表。
根据报文"目的MAC地址+VID"查找DeviceA的MAC表，没有找到，于是在所有允许VLAN2通过的接口（本例中接口为interface2）广播该报文。
DeviceA的接口interface2在发出ARP请求报文前，根据接口配置，剥离VID=2的Tag。
Host2收到该ARP请求报文，将Host1的MAC地址和IP地址对应关系记录ARP表。然后比较目的IP与自己的IP，发现跟自己的相同，就发送ARP响应报文，报文中封装自己的MAC地址00e0-fc00-2222，目的IP为Host1的IP地址10.1.1.2。
DeviceA的接口interface2收到ARP响应报文后，同样给报文添加VID=2的Tag。
DeviceA将报文的"源MAC地址+VID"与接口的对应关系（00e0-fc00-2222, 2, interface2）添加进MAC表，然后根据报文的"目的MAC地址+VID"（00e0-fc00-1111, 2）查找MAC地址表，由于前面已记录，查找成功，向出接口interface1转发该ARP响应报文。
DeviceA向出接口interface1转发前，同样根据接口配置剥离VID=2的Tag。
Host1收到Host2的ARP响应报文，将Host2的MAC地址和IP地址对应关系记录ARP表。

2.2.2 跨设备VLAN内互通

如图6-22所示，用户主机Host1和Host2连接在不同的设备上，属于同一个VLAN2，且位于相同网段。为了识别和发送跨越设备的数据帧，设备与设备间通过干道链路连接，且允许携带VLAN2的报文通过。

当同一VLAN的用户处于不同网段时，无法通过DeviceA与DeviceB直接进行二层互通。可借助vlanif技术实现三层互通。

图6-22 跨设备VLAN内互通

当用户主机Host1发送报文给用户主机Host2时，报文的发送过程如下（假设DeviceA和DeviceB上还未建立任何转发表项）。

Host1判断目的IP地址跟自己的IP地址在同一网段，于是发送ARP广播请求报文获取目的主机Host2的MAC地址，报文目的MAC地址填写全F，目的IP地址为Host2的IP地址10.1.1.3。
报文到达设备的接口interface1，发现是Untagged帧，给报文添加VID=2的Tag（Tag的VID=接口的PVID），然后将报文的"源MAC地址+VID"与接口的对应关系（00e0-fc00-1111, 2, interface1）添加进MAC表。
根据报文"目的MAC地址+VID"查找DeviceA的MAC表，没有找到，于是报文被广播到DeviceA的interface2接口。
DeviceA的interface2接口在发出ARP请求报文前，因为接口的PVID=1，与报文的VID不相同，所以直接透传该报文到DeviceB的interface2接口，不剥离报文的Tag。
DeviceB的interface2接口收到该报文后，判断报文的Tag中的VID=2是接口允许通过的VLAN，接收该报文。
根据报文"目的MAC地址+VID"查找DeviceB的MAC表，没有找到，于是报文被广播到DeviceB的interface1接口。
DeviceB的接口interface1在发出ARP请求报文前，根据接口配置，剥离VID=2的Tag。
Host2收到该ARP请求报文，将Host1的MAC地址和IP地址对应关系记录ARP表。然后比较目的IP与自己的IP，发现跟自己的相同，就发送ARP响应报文，报文中封装自己的MAC地址00e0-fc00-2222，目的IP为Host1的IP地址10.1.1.2。
DeviceB的接口interface1收到ARP响应报文后，同样给报文添加VID=2的Tag，然后将报文的"源MAC地址+VID"与接口的对应关系（00e0-fc00-2222, 2, interface1）添加进MAC表。
DeviceB向自己的出接口interface2转发Host2的ARP响应报文前，因为接口interface2为Trunk接口且PVID=1，与报文的VID不相同，所以直接透传报文到DeviceA的interface2接口，不剥离报文的Tag。
DeviceA的interface2接口收到Host2的ARP响应报文后，判断报文的Tag中的VID=2是接口允许通过的VLAN，接收该报文。
DeviceA将报文的"源MAC地址+VID"与接口的对应关系（00e0-fc00-2222, 2, interface2）添加进MAC表，然后根据报文的"目的MAC地址+VID"（00e0-fc00-1111, 2）查找MAC地址表，由于前面已记录，查找成功，向出接口interface1转发该ARP响应报文。
DeviceA向出接口interface1转发前，同样根据接口配置，剥离VID=2的Tag。
Host1收到Host2的ARP响应报文，将Host2的MAC地址和IP地址对应关系记录ARP表。

由此可见，干道链路除了支持传输多个VLAN的数据帧外，还起到透传VLAN的作用，即干道链路上，数据帧只会转发，不会发生Tag的添加或剥离。

2.3 不同VLAN间的互通原理

2.3.1 同设备VLAN间互通（VLANIF接口）

如图6-23所示，用户主机Host1和Host2连接在同台设备上，分别属于VLAN2和VLAN3，并位于不同的网段。在DeviceA上分别创建VLANIF2和VLANIF3并配置其IP地址，然后将用户主机的缺省网关设置为所属VLAN对应VLANIF接口的IP地址。

图6-23 通过VLANIF实现同设备VLAN间互访

当用户主机Host1发送报文给用户主机Host2时，报文的发送过程如下（假设DeviceA上还未建立任何转发表项）。

Host1判断目的IP地址跟自己的IP地址不在同一网段，因此，它发出请求网关MAC地址的ARP请求报文，目的IP为网关IP地址10.1.1.1，目的MAC为全F。
报文到达DeviceA的接口interface1，DeviceA给报文添加VID=2的Tag（Tag的VID=接口的PVID），然后将报文的"源MAC地址+VID+接口"的对应关系（00e0-fc00-1111， 2，interface1）添加进MAC表。
DeviceA检查报文是ARP请求报文，且目的IP是自己VLANIF2接口的IP地址，给Host1应答，并将VLANIF2接口的MAC地址00e0-fc00-3333封装在应答报文中，应答报文从interface1发出前，剥掉VID=2的Tag。同时，DeviceA会将Host1的IP地址与MAC地址的对应关系记录到ARP表。
Host1收到DeviceA的应答报文，将DeviceA的VLANIF2接口的IP地址与MAC地址对应关系记录到自己的ARP表中，并向DeviceA发送目的MAC为00e0-fc00-3333、目的IP为Host2的IP地址 10.2.2.2的报文。
报文到达DeviceA的接口interface1，同样给报文添加VID=2的Tag。
DeviceA根据报文的"源MAC地址+VID+接口"的对应关系更新MAC表，并比较报文的目的MAC地址与VLANIF2的MAC地址，发现两者相等，进行三层转发，根据目的IP查找三层转发表，没有找到匹配项，上送CPU查找路由表。
CPU根据报文的目的IP去找路由表，发现匹配了一个直连网段（VLANIF3对应的网段），于是继续查找ARP表，没有找到，DeviceA会在目的网段对应的VLAN3的所有接口发送ARP请求报文，目的IP是10.2.2.2。从接口interface2发出前，根据接口配置，剥掉VID=2的Tag。
Host2收到ARP请求报文，发现请求IP是自己的IP地址，就发送ARP应答报文，将自己的MAC地址包含在其中。同时，将VLANIF3的MAC地址与IP地址的对应关系记录到自己的ARP表中。
DeviceA的接口interface2收到Host2的ARP应答报文后，给报文添加VID=3的Tag，并将Host2的MAC和IP的对应关系记录到自己的ARP表中。然后，将Host1的报文转发给Host2，发送前，同样剥离报文中的Tag。同时，将Host2的IP地址、MAC地址、VID及出接口的对应关系记录到三层转发表中。

至此，Host1完成对Host2的单向访问。Host2访问Host1的过程与此类似。

2.3.2 跨设备VLAN间互通（VLANIF接口）

由于VLANIF接口的IP地址只能在设备上生成直连路由，当不同VLAN的用户跨多台设备互访时，除配置VLANIF接口的IP地址外，还需要配置静态路由或运行动态路由协议。

如图6-24所示，用户主机Host1和Host2连接在不同的设备上，分别属于VLAN2和VLAN3，并位于不同的网段。主机与设备之间使用Access接口，设备之间使用Trunk接口。在DeviceA上分别创建VLANIF2和VLANIF4，配置其IP地址为10.1.1.1和10.1.4.1；在DeviceB上分别创建VLANIF3和VLANIF4，配置其IP地址为10.1.2.1和10.1.4.2，并在DeviceA和DeviceB上分别配置静态路由。DeviceA上静态路由的目的网段是10.1.2.0/24，下一跳是10.1.4.2；DeviceB上静态路由的目的网段是10.1.1.0/24，下一跳是10.1.4.1。

图6-24 通过VLANIF实现跨设备VLAN间互访

当用户主机Host1发送报文给用户主机Host2时，报文的发送过程如下（假设DeviceA和DeviceB上还未建立任何转发表项）。

与同设备VLAN间互通（VLANIF接口）的步骤1～6一样，经过"Host1比较目的IP地址--->Host1查ARP表--->Host1获取网关MAC地址--->Host1将发给Host2的报文送到DeviceA--->DeviceA查MAC表--->DeviceA查三层转发表"的过程，DeviceA上送CPU查找路由表。
DeviceA的CPU根据报文的目的IP 10.1.2.2去找路由表，发现匹配了一条静态路由，目的网段是10.1.2.0/24的下一跳IP地址为10.1.4.2，于是继续查找ARP表，没有找到，DeviceA会在下一跳IP地址对应的VLAN4的所有接口发送ARP请求报文，目的IP是10.1.4.2。报文从DeviceA的接口interface2发出前，根据接口配置，直接透传该报文到DeviceB的interface2接口，不剥除报文的Tag。
ARP请求报文到达DeviceB后，发现目的IP为VLANIF4接口的IP地址，给DeviceA回应，填写VLANIF4接口的MAC地址。
DeviceB的ARP响应报文从其interface2直接透传到DeviceA，DeviceA接收后，记录VLANIF4的MAC地址与IP地址的对应关系到ARP表项。
DeviceA将Host1的报文转发给DeviceB，报文的目的MAC修改为DeviceB的VLANIF4接口的MAC地址，源MAC地址修改自己的VLANIF4接口的MAC地址，并将刚用到的转发信息记录在三层转发表中（10.1.2.0/24，下一跳IP的MAC地址，出口VLAN，出接口）。同样，报文是直接透传到DeviceB的interface2接口。
DeviceB收到DeviceA转发的Host1的报文后，与同设备VLAN间互通（VLANIF接口）的步骤6～9一样，经过"查MAC表--->查三层转发表--->送CPU--->匹配直连路由--->查ARP表并获取Host2的MAC地址--->将Host1的报文转发给Host2"的过程，同时将Host2的IP地址、MAC地址、出口VLAN、出接口记录到三层转发表项。

至此，Host1完成对Host2的单向访问。Host2访问Host1的过程与此类似。

三、linux 如何创建VLAN

在某些场景中，我们希望在Linux服务器(CentOS / RHEL)上的同一网卡分配来自不同VLAN的多个ip。这可以通过启用VLAN标记接口来实现，但要实现这一点，首先必须确保交换机上添加多个vlan。

假设我们有一个Linux服务器，其中有两个以太网卡(ens33和ens38)，第一个网卡(ens33)用于数据流量，第二个网卡(ens38)用于控制/管理流量。对于数据流，将使用多个vlan(将在数据流网卡上分配来自不同vlan的多个ip)。

假设从交换机连接到服务器数据流量网卡的端口被配置为Trunk，通过映射多个vlan到它。下面是映射到数据流量网卡的vlan:

VLAN ID (200)，172.168.10.0/24

VLAN ID (300)，172.168.20.0/24

在CentOS 7 /RHEL 7 / CentOS 8 /RHEL 8系统上使用VLAN标记接口，必须加载内核模块8021q。

使用以下命令加载内核模块"8021q"

复制代码

# 先列出模块，发现没有8021q模块。
[root@localhost ~]# lsmod | grep -i 8021q
# 加载模块
[root@localhost ~]# modprobe --first-time 8021q
[root@localhost ~]# lsmod | grep -i 8021q
8021q                  33080  0
garp                   14384  1 8021q
mrp                    18542  1 8021q

# 创建vlan 200和vlan 300
[root@localhost ~]# ip link add link ens33 name ens33.200 type vlan id 200
[root@localhost ~]# ip link add link ens33 name ens33.300 type vlan id 300

发现ens33.200和ens33.300的链路状态为DOWN，下面启用它们。

复制代码

# 启用vlan 200 和vlan 300
[root@localhost ~]# ip link set ens33.200 up
[root@localhost ~]# ip link set ens33.300 up

下面为两个vlan 分配ip地址：

复制代码

[root@localhost ~]# ip address add 172.168.10.51/24 dev ens33.200
[root@localhost ~]# ip address add 172.168.20.51/24 dev ens33.300

可以看到ens33.200和ens33.300已经配置好ip地址了。

但是上面使用ip address添加的VLAN和地址不会永久生效的。重启系统之后都不存在了。我们需要把这些配置保存在配置文件里面。

首先修改ifcfg-ens33的配置文件，其次创建ifcfg-ens33.200和ifcfg-ens33.300配置文件：

复制代码

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33

TYPE=Ethernet
BOOTPROTO=none
DEVICE=ens33
ONBOOT=yes

接下来为vlan 200创建配置文件，命名为ifcfg-ens33.200

复制代码

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33.200

DEVICE=ens33.200
BOOTPROTO=none
ONBOOT=yes
IPADDR=172.168.10.51
PREFIX=24
NETWORK=172.168.10.0
VLAN=yes

接下来为vlan 300创建配置文件，命名为ifcfg-ens33.300

复制代码

[root@localhost ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33.300

DEVICE=ens33.300
BOOTPROTO=none
ONBOOT=yes
IPADDR=172.168.20.51
PREFIX=24
NETWORK=172.168.20.0
VLAN=yes

编辑完配置文件，重启一下网络服务。

复制代码

[root@localhost ~]# systemctl restart network

四、VLAN 的配置划分

4.1 配置同一VLAN内的互通

VLAN划分方式差异表：

VLAN划分方式	原理	优点	缺点
基于接口划分VLAN	根据设备的接口编号来划分VLAN。网络管理员给设备的每个接口配置不同的PVID，即一个接口缺省属于的VLAN。 * 当一个数据帧进入设备接口时，如果没有带VLAN标签，且该接口上配置了PVID，那么，该数据帧就会被打上接口的PVID。 * 如果进入的帧已经带有VLAN标签，那么设备不会再增加VLAN标签，即使接口已经配置了PVID。对VLAN帧的处理由接口类型决定。	定义成员简单。	成员移

4.1.1 配置基于接口划分VLAN

背景信息：

基于接口划分VLAN是最简单、最有效的VLAN划分方式。它按照设备的接口来定义VLAN成员，将指定接口加入到指定VLAN中之后，接口就可以转发该VLAN的报文，从而实现VLAN内的主机可以直接互通（即二层互通），而VLAN间的主机不能直接互通，将广播报文限制在一个VLAN内。

4.1.2 举例：配置基于接口划分VLAN，实现同一VLAN内的互通（同设备）

组网需求:

如图6-25所示，把连接Host1和Host2的接口划分到VLAN2，把连接Host3和Host4的接口划分到VLAN3，实现同一VLAN内的主机可以通信，不同VLAN内的主机不能直接二层通信。

Host1和Host2可以互相通信，Host3和Host4可以互相通信。
Host1和VLAN3内的Host3、Host4不能互相通信，Host2和VLAN3内的Host3、Host4不能互相通信。

图6-25 基于接口划分VLAN组网图（同设备）

VLAN2的主机无法Ping通VLAN3内的主机，但是同一VLAN内的主机可以互相Ping通。

4.1.3 举例：配置基于接口划分VLAN，实现同一VLAN内的互通（跨设备）

组网需求：

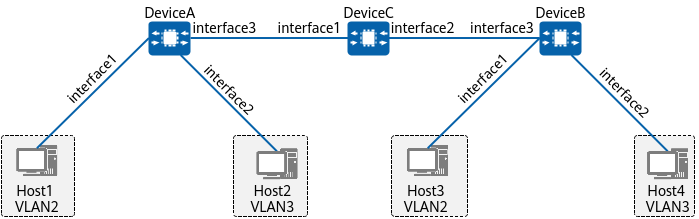

如图6-26所示，把Host1、Host3划分到VLAN2，把Host2、Host4划分到VLAN3。DeviceA与DeviceC、DeviceC与DeviceB之间相连的链路允许VLAN2和VLAN3的报文通过。希望实现DeviceA和DeviceB下属于同一VLAN内的主机可以直接通信，属于不同VLAN间的主机不能直接进行二层通信。

图6-26 基于接口划分VLAN组网图（跨设备）

操作步骤：

1、配置DeviceA、DeviceB与主机相连的接口为Hybrid类型的接口，并将Host1、Host3划分到VLAN2，将Host2、Host4划分到VLAN3。

2、配置DeviceA与DeviceC、DeviceB与DeviceC之间的链路为干道链路

在DeviceA和DeviceB下，属于相同VLAN2或相同VLAN3内的主机之间能够互相Ping通，并且VLAN2的主机无法Ping通VLAN3内的主机。

4.2 配置不同VLAN间的互通

4.2.1 了解不同VLAN间的互通

不同VLAN间的用户要实现互通，如果是不同网段用户，常用的技术为Vlanif技术。

Vlanif接口是一种三层的逻辑接口，能实现不同VLAN间，不同网段的用户进行三层互通。由于配置较为简单，是实现VLAN间互通最常用的一种技术。

每个VLAN对应一个Vlanif接口，在为Vlanif接口配置IP地址后，该接口即可作为本VLAN内用户的缺省网关，对需要跨网段的报文进行基于IP地址的三层转发。

如果存在多个不同网段的情况，而这些网段的用户都需要实现互通，则需要在Vlanif接口上配置一个主IP地址和多个从IP地址。

4.2.2 配置Vlanif接口实现不同VLAN间的互通

前提条件：

在配置Vlanif接口实现不同VLAN间的互通之前，需完成以下任务：

VLAN已经创建，详见"VLAN的创建"。

背景信息：

Vlanif接口是一种三层的逻辑接口，能实现不同VLAN间，不同网段的用户进行三层互通。由于配置较为简单，是实现VLAN间互通最常用的一种技术。

每个VLAN对应一个Vlanif接口，在为Vlanif接口配置IP地址后，该接口即可作为本VLAN内用户的缺省网关，对需要跨网段的报文进行基于IP地址的三层转发。

4.2.3 举例：配置Vlanif接口实现不同VLAN间的互通（同设备）

组网需求：

DeviceA下的主机被划分到不同的VLAN中，分别是VLAN2和VLAN3，且位于不同的网段。希望实现VLAN2和VLAN3之间相互通信。

图6-27 配置vlanif接口实现不同VLAN间的互通组网图（同设备）

操作步骤

创建VLAN。
将接口加入VLAN。
配置Vlanif接口的IP地址。

检查配置结果：

在VLAN2中的主机上配置IP地址为10.10.10.1/24，缺省网关为接口Vlanif2的IP地址10.10.10.2/24，在VLAN3中的主机上配置IP地址为10.10.20.1/24，缺省网关为接口Vlanif3的IP地址10.10.20.2/24。配置完成后，VLAN2中的主机与VLAN3中的主机能够相互Ping通。
