OCS技术方案路线选择与优劣深度调研报告
核心结论
光电路交换（OCS）正从Google的"独家方案"演变为AI算力网络的通用基础设施 。Google TPU v8i采用的Boardfly架构首次将OCS引入大规模MoE推理场景，标志着OCS应用从训练侧向推理侧的跨越式扩展。当前OCS存在MEMS、液晶（DLC）、压电陶瓷（DBS）、硅光波导 四大技术路线，其中MEMS凭借商业化成熟度占据70%以上 市场份额，但液晶和硅光波导在特定场景下展现独特优势。根据Cignal AI预测，全球OCS市场规模将从2025年的约4亿美元 增长至2029年的超过25亿美元 ，四年复合增长率达58% 。 (Cignal AI)
1. OCS技术概述：为什么AI算力网络需要光交换
1.1 OCS的基本原理与核心特征
光电路交换（Optical Circuit Switch, OCS）是一种无需光电/电光（O/E/O）转换 、直接在光域完成信号路由与切换的技术。与传统电子分组交换（EPS）逐包检查头部、执行路由决策不同，OCS通过在输入和输出光纤端口之间建立物理光路 ，使数据以光子的形式端到端传输，从根本上规避了电交换在高速传输下的带宽瓶颈和功耗损耗。 (搜狐)
OCS的核心工作原理可以概括为：光信号从输入端口进入交换矩阵后，通过微镜偏转、液晶折射、压电驱动或波导切换 等物理机制，被定向引导至目标输出端口，整个过程中信号始终保持光域传输。这种"光速直连"模式带来了几个革命性优势：速率透明性 （对波长、调制格式、波特率完全透明，400G/800G/1.6T无需更换硬件）、极低延迟 （每跳仅1-10纳秒，较电交换降低50-100倍）、功耗与速率解耦 （功耗仅与端口数相关，与单端口速率无关）。 (Room Market Research Report 2033)

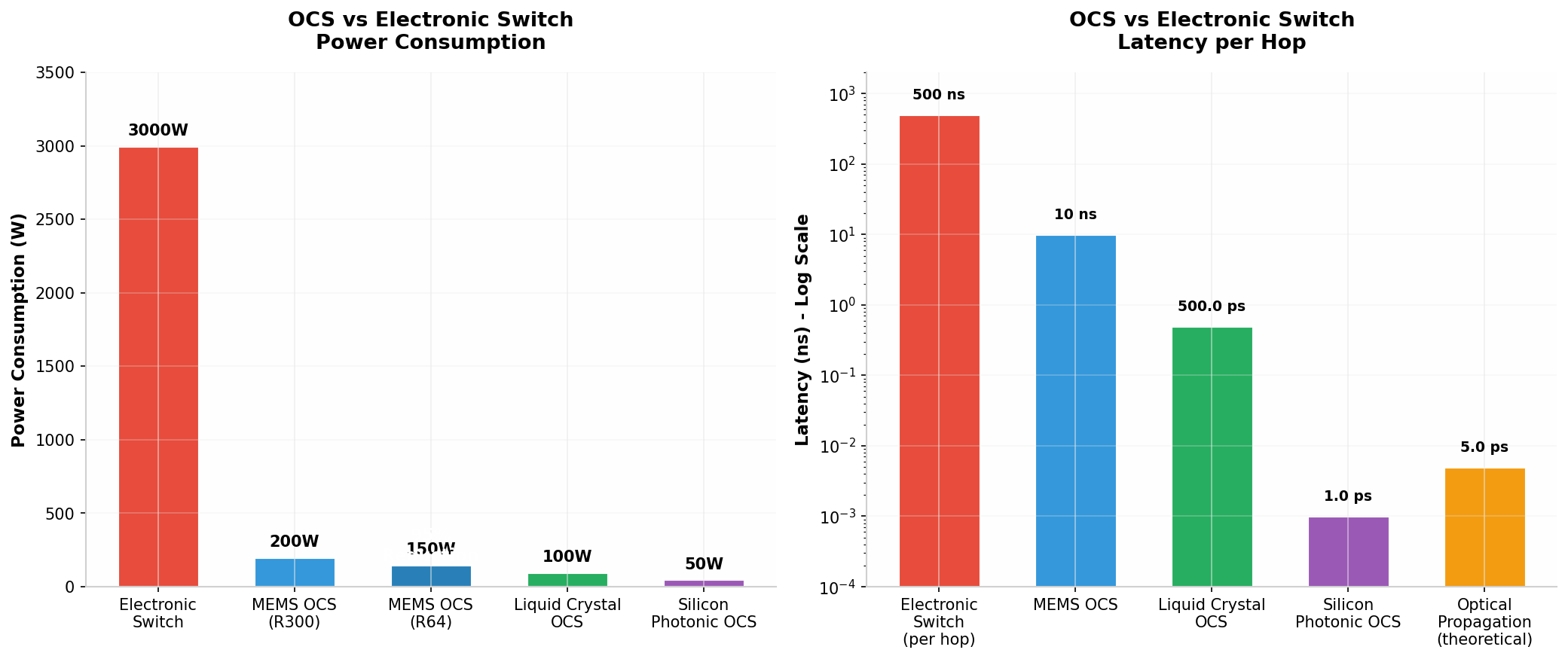

| 性能指标 | 电子分组交换（EPS） | OCS光电路交换 | 改善幅度 |
|---|---|---|---|
| 单端口功耗 | 3000W（整机） | <150W（整机） | 降低95% (The Data Center Engineer) |
| 每跳延迟 | 200-500 ns | 1-10 ns | 降低50-100x (Room Market Research Report 2033) |
| 每比特能耗 | 100-300 pJ/bit | 5-15 pJ/bit | 降低10-20x (Room Market Research Report 2033) |
| 速率兼容性 | 需随速率升级 | 400G→1.6T无需更换 | 速率透明 (光迅科技) |
| AI集群整体功耗降低 | --- | --- | 30-65% (光迅科技) |
1.2 AI集群规模扩张催生OCS需求
传统数据中心网络采用Clos/Fat-Tree拓扑，通过多层电交换机实现全互联。当GPU/TPU集群规模从数百卡扩展至十万卡、百万卡 级别时，电交换架构面临三重瓶颈：功耗爆炸 （网络设备占AI集群总功耗的20-25%）、延迟累积 （多跳转发导致微秒级延迟）、布线复杂度 （固定拓扑无法灵活适配不同训练/推理任务）。 (mapyourtech.com)

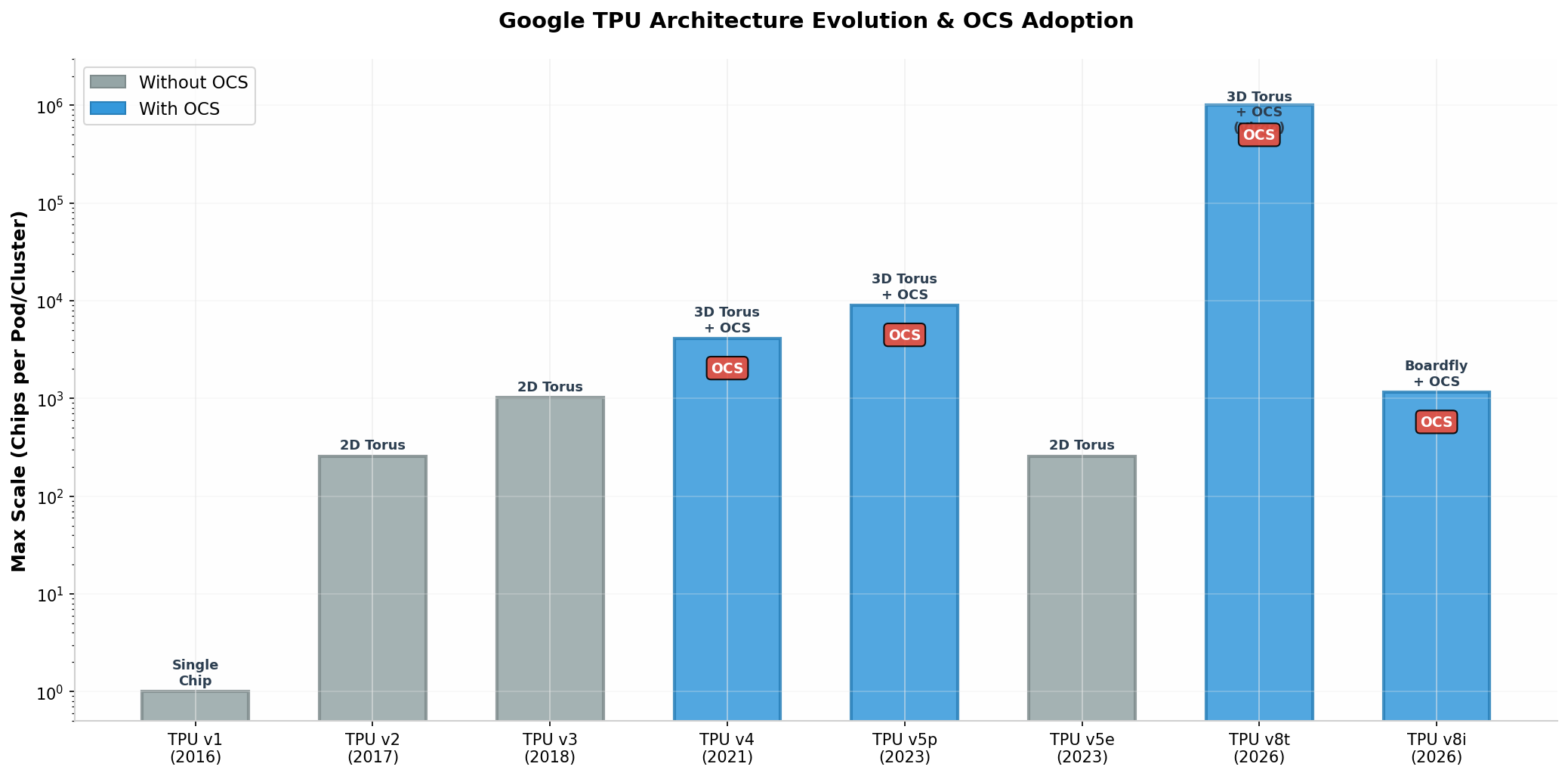

Google在TPU v4（2021年）中率先引入OCS，通过MEMS微镜阵列实现3D Torus拓扑的动态重构，将4096芯片的Pod规模变为可能。TPU v5p进一步将规模扩展至8960芯片 ，单集群需要48台OCS 管理13,824个光端口 。 (introl.com) 2025年，随着TPU v8t/v8i的发布，Google单训练集群可扩展至超100万芯片 ，OCS从"可选项"变为"必选项"。 (富途牛牛)
2. Google V8i Boardfly架构：OCS迈入推理侧的关键里程碑
2.1 v8t与v8i的双线架构策略
2026年4月，Google发布新一代TPU芯片v8t（训练）和v8i（推理） ，两者采用截然不同的网络拓扑，体现了Google对训练与推理场景通信模式的深刻理解。 (StorageReview.com)
TPU v8t（训练芯片）延续了3D Torus + OCS的经典架构。单Pod扩展至9600芯片 ，FP4算力达121 EFlops （较上一代提升近3倍），单芯片Scale-up ICI速率提升至19.2 Tb/s 。v8t引入Virgo网络架构 ，采用扁平化双层无阻塞设计，单个网络结构可连接超过13.4万芯片 ，单Cluster可扩展至超100万芯片 。Scale-up网络继续使用3D Torus + OCS互联，DCN网络同样采用OCS互联。 (富途牛牛)
TPU v8i（推理芯片）则采用全新的Boardfly架构 ，这是OCS应用领域的重大突破。v8i的SRAM容量较上一代提升3倍 ，可容纳更大的KV缓存，显著减少长上下文解码时的空闲时间。Boardfly架构将网络直径从3D Torus的16跳 压缩至7跳 （降幅56%），特别适合MoE（混合专家）推理中频繁的all-to-all通信模式。 (StorageReview.com)
2.2 Boardfly架构的三层设计原理
Boardfly是一种受Dragonfly启发的分层拓扑，其设计目标是压缩MoE推理中的任意点对点通信延迟。在MoE模型中，每个解码的token都会触发all-to-all操作：token必须到达分布在计算 fabric 中的指定专家，专家输出必须返回。这种通信模式在3D Torus上最坏情况下需要16跳 （8×8×16配置：X/2 + Y/2 + Z/2 = 4+4+8）。 (StorageReview.com)
| 架构层级 | 连接方式 | 规模 | 技术细节 |
|---|---|---|---|
| 第一层：Tray内 | 4芯片ICI直连 | 4芯片 | 芯片间直接互联 |
| 第二层：Group内 | 8个Tray铜缆全互联 | 32芯片 | 每Group 11条铜缆链路 |
| 第三层：Pod间 | 36个Group通过OCS互联 | 1152芯片（1024活跃） | OCS提供任意Group间直连 |
| 最大跳数 | 16 跳 | 7跳 | 相比3D Torus降低56% (StorageReview.com) |
Boardfly架构的核心价值在于：OCS不再局限于训练场景的拓扑重构，而是成为MoE推理低延迟all-to-all通信的关键使能器 。Google声称这一架构可为通信密集型MoE负载带来高达50%的延迟改善 。 (StorageReview.com) 随着OpenClaw、Coding等推理需求的持续增长，OCS在Anthropic、Meta等模型厂商的后训练和推理场景中的组网需求有望大幅放量。 (富途牛牛)
3. OCS四大技术路线深度解析
OCS技术目前存在四条主流实现路径，它们在物理原理、工程成熟度、性能特征上差异显著，适用于不同的应用场景。以下从技术原理、关键参数、代表厂商三个维度逐一剖析。 (光迅科技)
3.1 MEMS（微机电系统）路线：当前市场绝对主流
MEMS OCS通过在硅基板上蚀刻微镜阵列 （典型直径数百微米），利用静电梳齿驱动使微镜在二维轴向偏转，从而将输入光信号定向反射至目标输出光纤。Lumentum的R300产品采用此技术，目前支持高达300×300端口 ，插入损耗典型值1.5 dB ，并已积累超过1万亿镜场运行小时 的可靠性数据。 (Lumentum)
MEMS路线的核心优势在于商业化成熟度最高 、端口扩展性最强 、插入损耗较低 。光迅科技作为国内唯一实现192×192端口MEMS-OCS量产的企业，已构建从MEMS阵列芯片设计、FAU光纤阵列到整机集成的全链条能力，产品覆盖64×64至384×384端口全系列。 (光迅科技) MEMS OCS的切换速度通常在1-10毫秒 量级，对于拓扑重构周期在分钟级的AI训练集群而言完全足够。功耗方面，Lumentum R64（64×64端口）整机功耗低于150W ，相较同等容量的电交换机降低80% 。 (The Data Center Engineer)
然而，MEMS也存在固有局限：微镜的机械运动限制了切换速度的下限（难以突破微秒级），且大规模端口的插入损耗会随端口数增加而累积。此外，MEMS微镜阵列的精密制造需要特殊的晶圆工艺，供应链集中度较高。
3.2 液晶（DLC/LCoS）路线：高可靠性的"无运动部件"方案
数字液晶（Digital Liquid Crystal, DLC）技术利用外加电场改变液晶材料的折射率，通过偏振分束器实现光路切换。与MEMS的机械运动不同，DLC是纯固态电控方案 ，无运动部件，驱动电压低于10V ，在可靠性方面具有天然优势。Coherent是DLC技术在OCS领域的主要推动者，拥有超过18年 的液晶WSS（波长选择开关）经验，其产品已在海底光缆中累计运行超303亿小时 。 (tradingkey.com)
DLC方案的核心优势在于极高的可靠性 （无机械磨损）、超低驱动电压 、良好的波长无关性 。Coherent的DLX技术在2025年光博会上展示了300端口方案（双向收发，8RU高度），目前已获得超过10家客户 的订单，book-to-bill比率超过4倍 。 (tradingkey.com) 腾景科技作为全球钒酸钇（YVO₄）晶体生产的领先企业，为Coherent DLC方案提供偏振处理模块的核心材料，并独占了Coherent的首笔订单。 (手机新浪网)
DLC的主要局限是切换速度较慢 （通常在几百微秒至毫秒级），且插入损耗（2-4 dB）略高于MEMS。这使得DLC更适合拓扑变化相对静态的场景（如Spine层替换、冗余备份），而非需要频繁切换的scale-up网络。
3.3 压电陶瓷（DBS/DLBS）路线：超低损耗的"直接光束偏转"
直接光束偏转（Direct Beam Steering, DBS）技术利用压电陶瓷的机电耦合效应 ：施加电压时，压电材料产生微米级形变，直接驱动光纤准直器发生位移和角度倾斜，从而匹配两个阵列的对应端口，建立通道连接。 (glsunmall.com) Polatis（Huber+Suhner旗下）是DBS技术的代表厂商，其Series 7000产品支持384×384端口 ，仅需相当于一个灯泡的能耗即可路由超过3.7 Pb/s 的光流量。 (H+S Polatis)
DBS路线的最大亮点是理论插入损耗极低 （可达0.5 dB以下 ）、单端口功耗仅为MEMS的1/5 、机械寿命极长 （压电材料可承受10¹⁰次循环 ）。DBS还具备全C+L波段波长无关性 ，无液晶材料的温度敏感问题，特别适合400G/800G及更高速率网络。 (glsunmall.com) 从演进角度看，DBS正在从实验室走向商业化，陶瓷薄膜沉积工艺（如ALD原子层沉积）的突破有望使其成为1.6T时代的主流方案之一。
DBS的挑战在于：大规模阵列的精密对准难度随端口数增加而急剧上升，限制了超大端口系统的可扩展性；且当前成本相对较高，供应链成熟度不及MEMS。
3.4 硅光波导路线：面向未来的"片上全光交换"
硅光波导OCS基于硅基光子集成平台 ，通过光刻工艺在硅晶圆上集成数百至数千条纳米级波导通道，利用热光或电光效应实现光信号的路由切换。 (glsunmall.com) 这一路线的终极愿景是实现"零外部光纤"的全集成交换矩阵，将系统体积压缩至传统OCS的1/100，端口密度达到数万级别。
Salience Labs是硅光OCS的领跑者，2026年3月推出了业界最高性能的32端口全光硅光交换机 ，并与Tower Semiconductor合作进入预生产阶段 。 (OFC) iPronics的ONE系列硅光OCS支持32-256端口扩展。德科立作为国内硅光波导OCS的领军者，与欧洲iPronics联合研发，第一代产品已获得海外样品订单，第二代高维度OCS样机预计2026年上半年推出。 (雪球)
硅光波导的核心优势是切换速度极快 （理论上可达纳秒级 ）、集成密度极高 （单芯片可集成数千端口）、与CMOS工艺兼容 （可利用现有半导体制造基础设施）。其发展瓶颈在于插入损耗较高 （商业水平仍需降低至0.1 dB/cm以下）、通道间串扰 、以及长期可靠性 尚需验证。大规模商用预计将在2027-2028年后逐步成熟。 (WordPress.comWordPress.com)
4. 四大技术路线多维度对比分析

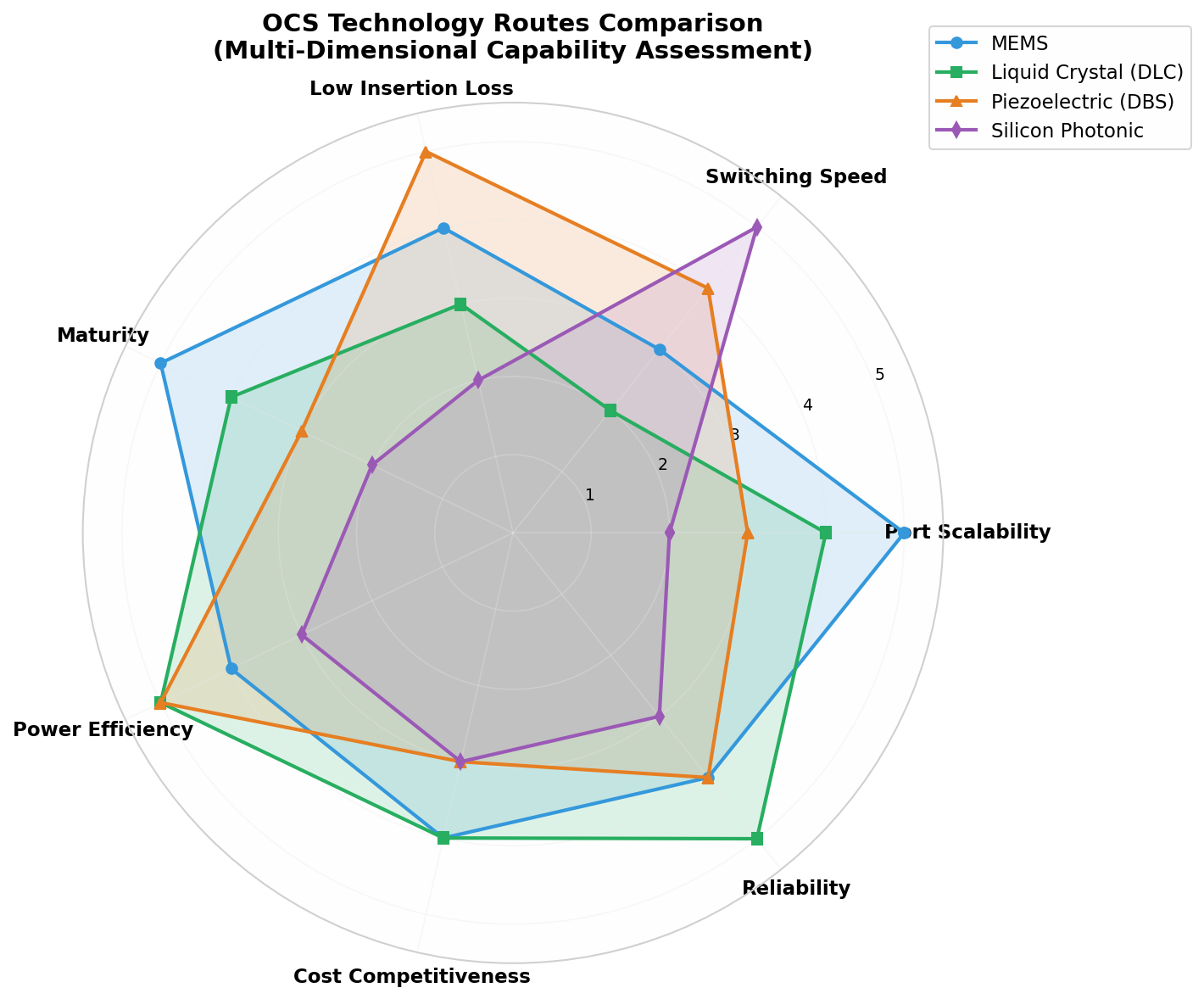

4.1 关键性能参数横向对比
| 对比维度 | MEMS | 液晶（DLC） | 压电陶瓷（DBS） | 硅光波导 |
|---|---|---|---|---|
| 技术原理 | 微镜二维偏转 | 电场控制液晶折射率 | 压电陶瓷驱动准直器 | 硅基波导热光/电光效应 |
| 端口规模 | 64×64 ~ 384×384 (Lumentum) | 64×64 ~ 300×300 (tradingkey.com) | 384×384 (H+S Polatis) | 32×32 ~ 256×256 (EEJournal) |
| 切换速度 | 1-10 ms (Lumentum) | 100 μs - 1 ms (テニス365) | <1 ms (H+S Polatis) | μs - ns级 (BriefGlance) |
| 插入损耗 | 1.0-2.0 dB (Lumentum) | 2.0-4.0 dB (テニス365) | 0.5-1.5 dB (glsunmall.com) | 2.0-4.0+ dB (SPIE) |
| 单端口功耗 | 10-20 mW (テニス365) | 50-100 mW (テニス365) | 2-5 mW (glsunmall.com) | 待优化 |
| 整机功耗 | <150W (R64) (The Data Center Engineer) | <100W | 灯泡级 (<100W) | 低 |
| 可靠性 | 高（>1万亿镜场小时） (Lumentum) | 极高 （无运动部件） (tradingkey.com) | 极高（10¹⁰次循环） (glsunmall.com) | 待验证 |
| 商业化成熟度 | 最高 | 高 | 中 | 早期 |
| 市场份额（2025） | >70% (glsunmall.com) | ~15% (テニス365) | <5% | 实验室/早期商用 |
| 代表厂商 | Lumentum, 光迅科技, Molex (PW Consulting) | Coherent (tradingkey.com) | Polatis (H+S Polatis) | Salience Labs, iPronics, 德科立 (EEJournal) |
| 核心优势 | 端口扩展性强、损耗低、成熟 | 无运动部件、高可靠、低电压 | 超低损耗、超长寿命、低功耗 | 超快切换、超高集成度 |
| 主要局限 | 切换速度受限、供应链集中 | 切换较慢、损耗较高 | 大规模对准难、成本高 | 损耗高、串扰、可靠性待验证 |
| 适用场景 | 大规模训练集群、Spine层 | Spine层、静态拓扑、海底网络 | 超低损耗场景、DCI | Scale-up、内存池化、CPO集成 |
4.2 技术路线选择决策框架
在实际部署中，技术路线的选择取决于具体应用场景的核心诉求。对于Google TPU v8t 这类百万卡级训练集群，拓扑重构周期通常在分钟级，对切换速度要求不高，但端口规模、可靠性和成本控制至关重要，因此MEMS是当前最优选择 。对于Spine层替换 场景，拓扑变化相对静态，DLC的高可靠性和无运动部件特性使其成为有力竞争者。对于DCI（数据中心互联）等对插入损耗极度敏感的场景，DBS的超低损耗优势明显。而对于未来的scale-up网络 和内存池化 等需要微秒/纳秒级切换的场景，硅光波导是唯一可行路线。 (电子工程世界)
5. 产业链格局：从Google独占到多厂商共振
5.1 全球OCS产业链全景

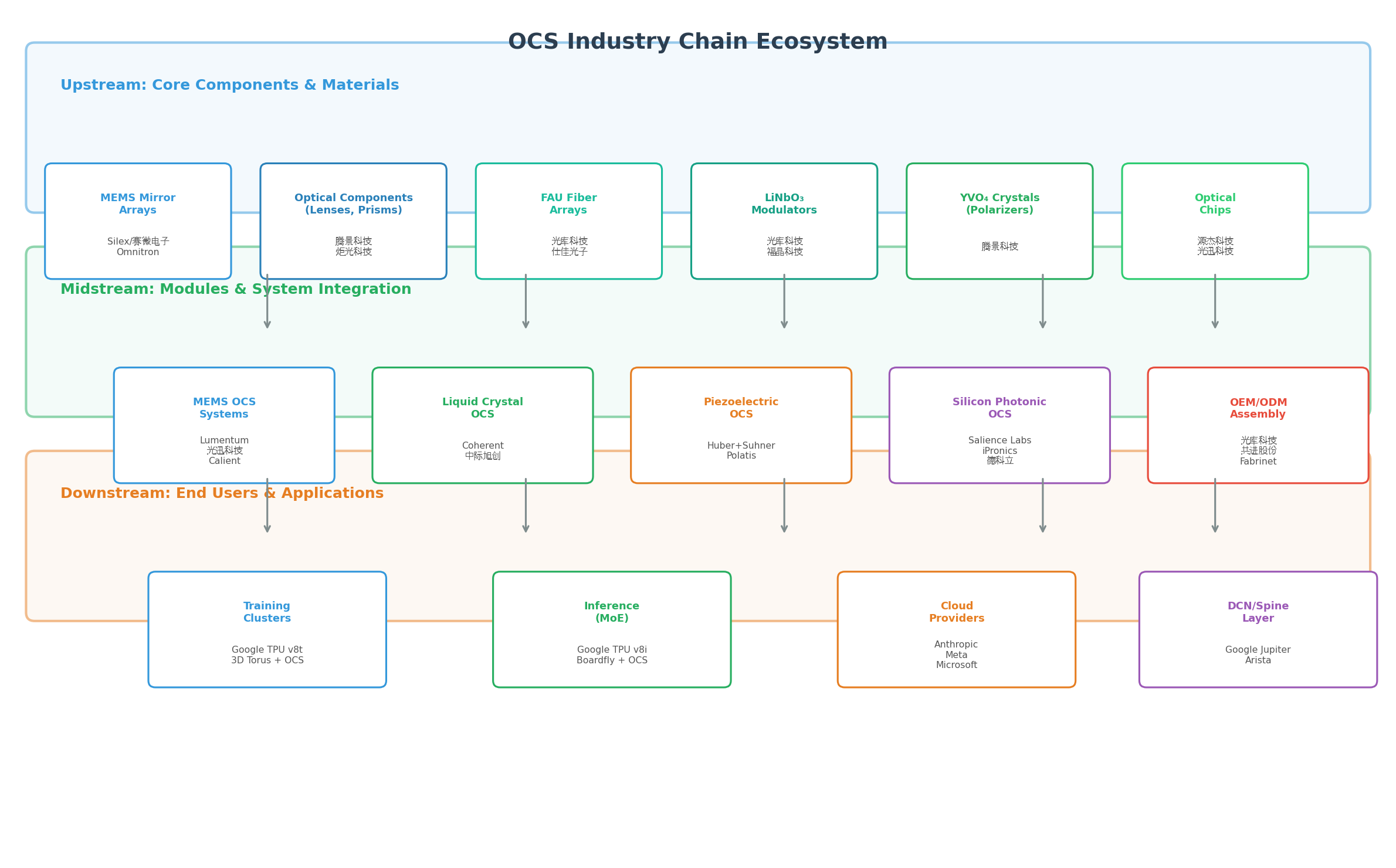

OCS产业链可分为上游核心器件与材料 、中游系统集成与整机 、下游应用与部署 三大环节。上游包括MEMS微镜阵列、光纤阵列单元（FAU）、光学透镜/棱镜、偏振材料（钒酸钇、铌酸锂）等；中游涵盖各技术路线的OCS整机制造与代工；下游则以Google、微软、Meta等云厂商的AI集群为核心应用场景。 (发现报告)
5.2 海外核心厂商分析
Lumentum（MEMS龙头） ：OCS领域的绝对领导者，R300（300×300端口）和R64（64×64端口）两款产品覆盖大规模Spine替换和中小规模GPU互联场景。公司OCS订单积压已突破4亿美元 ，来自3家核心 hyperscaler 客户，预计2026年第四季度OCS营收超1亿美元 ，2027年年化收入将突破10亿美元 。 (富途牛牛) Lumentum的MEMS设计 inherently stable，无需闭环控制机制，避免了控制环路抖动噪声对光信号的干扰。 (Lumentum)
Coherent（液晶技术先锋） ：凭借18年以上的液晶WSS经验切入OCS市场，DLX技术已在海底网络中验证极端可靠性。公司拥有超过10家OCS客户 ，2026财年Q2的book-to-bill比率超过4倍 。Coherent已将2030年全球OCS市场规模预测从20亿美元上调至40亿美元 。 (tradingkey.com)
Huber+Suhner Polatis（压电陶瓷代表） ：Series 7000产品以384×384端口和DirectLight技术著称，在电信和数据中心的自动化光纤资源配置领域有深厚积累。 (H+S Polatis)
Salience Labs（硅光新锐） ：2021年成立，背靠牛津大学和明斯特大学十余年的光子学研究，已推出32端口全光硅光交换机，与Tower Semiconductor合作进入预生产阶段，并与Keysight合作建立首个OCS测试环境。 (OFC)
5.3 国内产业链布局
| 公司 | 产业链位置 | 技术路线 | 核心产品/能力 | 客户/订单 |
|---|---|---|---|---|
| 光迅科技 | 整机+芯片 | MEMS+硅光 | 国内唯一192×192 MEMS-OCS量产，400×400端口产品 (雪球) | 谷歌、华为、腾讯 |
| 光库科技 | 代工+器件 | MEMS | 谷歌OCS核心代工厂，单台代工价值$9000 (手机新浪网) | 谷歌（占采购量70-80%） |
| 腾景科技 | 核心器件 | MEMS+DLC | 钒酸钇晶体全球领先，OCS单机价值$3000-4000 (手机新浪网) | 谷歌、Coherent、Lumentum |
| 德科立 | 整机 | 硅光波导 | 与iPronics联合研发硅光OCS，已获海外样品订单 (雪球) | 海外客户 |
| 赛微电子 | 芯片代工 | MEMS | 瑞典Silex+北京赛莱克斯双产线，MEMS-OCS晶圆良率>90% (中金在线财经号) | 谷歌、光迅科技 |
| 共进股份 | 代工 | MEMS | 华为OCS核心代工商，占其800G OCS>30%份额 (雪球) | 华为 |
| 炬光科技 | 核心器件 | 多路线 | N×N大透镜阵列、精密V型槽、光纤耦合器 (dfcfw.com) | 多客户 |
| 太辰光 | 核心器件 | MEMS | OCS光晶格核心供应商，高密度光纤连接组件 (手机新浪网) | 谷歌 |
6. 市场规模与增长预测
6.1 全球OCS市场规模快速扩张

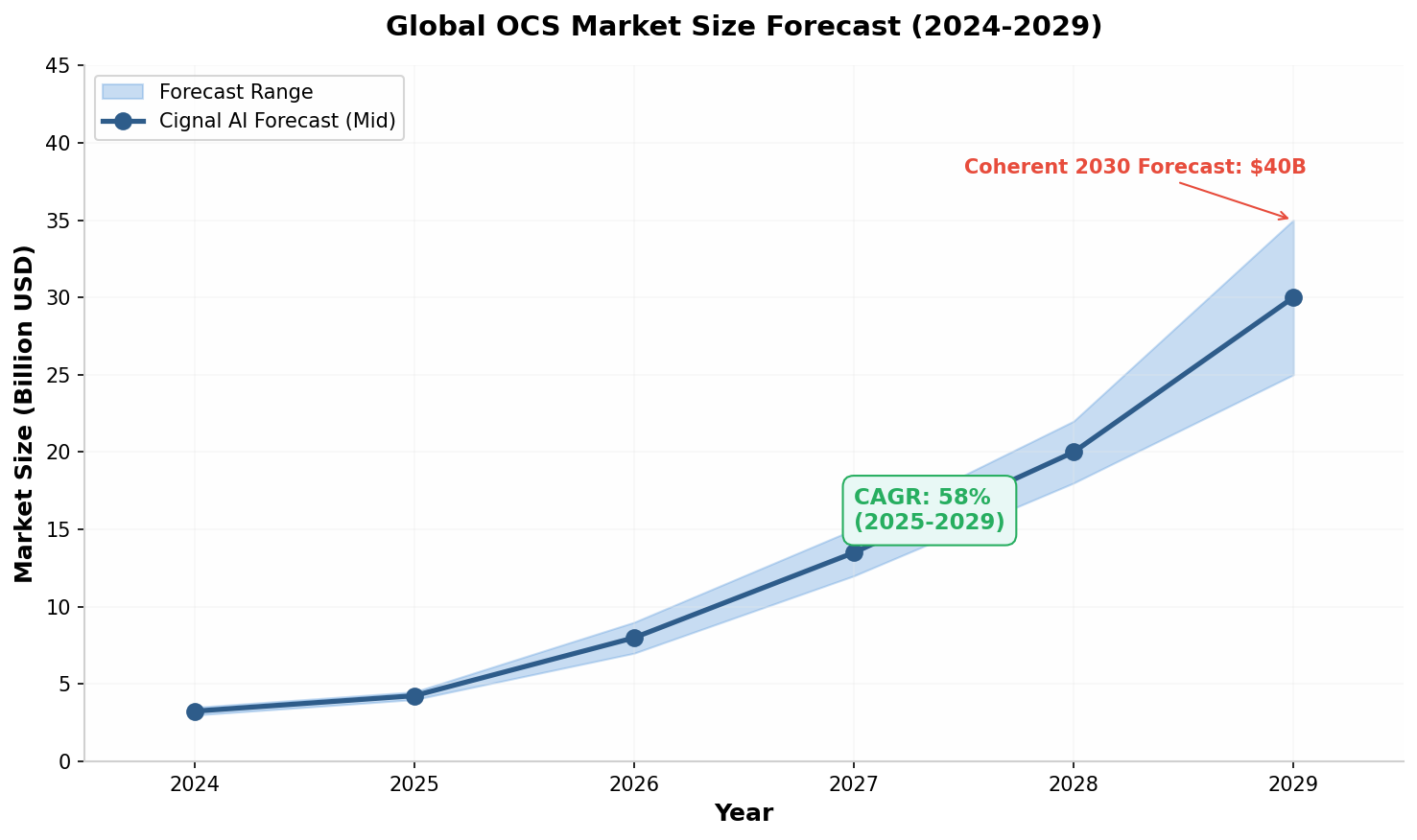

根据Cignal AI的最新预测，2025年全球OCS市场规模约为4亿美元 ，由Google的MEMS OCS主导。到2029年，市场规模将超过25亿美元 ，四年复合增长率（CAGR）高达58% 。这一预测较2025年初的版本上调了约40% ，主要驱动因素包括Google TPU部署规模的持续扩大、新应用场景（如v8i推理侧）的拓展，以及更多云厂商（Anthropic、Meta、微软等）开始评估和部署OCS。 (Cignal AI)
| 预测来源 | 2025年 | 2027年 | 2029年 | 2030年 | 关键假设 |
|---|---|---|---|---|---|
| Cignal AI | ~$4亿 (Cignal AI) | ~$12亿 | >$25亿 (Cignal AI) | --- | Google需求主导，客户和应用渗透提升 |
| Coherent | --- | --- | --- | ~$40亿 (富途牛牛) | 市场超预期，多技术路线并行 |
| Lumentum | --- | >$10亿（年化） (I/O Fund) | --- | --- | 公司OCS收入目标 |
| LightCounting | --- | --- | 出货量>5万台 (电子工程世界) | --- | 2025-2030出货量CAGR 15% |
| MarketIntelo | $38亿（含DCI） (Room Market Research Report 2033) | --- | --- | $97亿（2034年） | 含更广泛的DCI和电信市场 |
6.2 Google需求仍是核心驱动力
Google是OCS市场最大的需求方。据披露，Google 2026年需要约15,000台 300端口OCS交换机，其中约12,000台 由Celestica按Google自研设计制造，剩余3,000台 从外部采购（主要来自Lumentum和Coherent）。 (富途牛牛) 随着Google从"自研+代工"模式逐步转向OCS整机方案采购，外部供应商的市场空间将进一步释放。Anthropic与Google、Broadcom签署的最新协议锁定了3.5 GW 的下一代TPU算力，TPU与OCS存在一定的配比关系，这将直接带动OCS需求的进一步增长。 (富途牛牛)
7. CPO与OCS的关系：互补而非替代
在AI数据中心网络架构的讨论中，共封装光学（CPO）与OCS的关系常被误解为竞争关系。实际上，两者在数据中心网络中更可能形成互补共存 的格局。 (电子工程世界)
在scale-out网络 中，CPO与OCS可搭配使用：CPO有望在Tor/Leaf层加速渗透，因为Leaf层流量突发性强、连接数量多，电交换机的快速切换能力更适合应对动态流量；OCS则在Spine层 实现规模替代，因为Spine流量模式具有较强的可预测性和稳定性，OCS可提供稳定、大带宽的直连通道。 (电子工程世界) 在scale-up网络中，CPO与OCS可能存在一定竞争，但两者也可协同------CPO解决芯片到芯片的光I/O密度问题，OCS解决机架到机架的光互联拓扑问题。
Google I/O 2026开发者大会上，Google进一步强化了OCS在其网络基础设施中的关键角色。无论NVIDIA的GPU还是Google的TPU获胜，两者都严重依赖光学和硅光子高速互联能力。 (futunn.com) OCS平台已知的优势------将网络延迟降低10-100倍、每跳延迟低至100纳秒 、AI工作负载的"Tokens per Second/User"提升高达80% ------使其成为大规模AI系统的基础性技术而非小众选项。 (BriefGlance)
8. 总结与展望
8.1 技术路线选择建议
综合技术成熟度、性能特征和应用场景，当前OCS技术路线可形成如下选择策略：
- 大规模AI训练集群（万卡级以上） ：优先选择MEMS，端口扩展性强（可达384×384）、插入损耗低（<1.5 dB）、供应链最成熟。代表产品：Lumentum R300、光迅科技192×192/384×384。
- Spine层替换/静态拓扑场景：**液晶（DLC）**是高可靠性的优选，无运动部件、驱动电压低（<10V），适合拓扑变化不频繁的环境。代表厂商：Coherent。
- 超低损耗DCI/长途互联：**压电陶瓷（DBS）**凭借<0.5 dB的理论插入损耗和10¹⁰次循环的机械寿命具有独特优势。代表产品：Polatis Series 7000。
- Scale-up/内存池化/未来CPO集成 ：硅光波导是唯一能满足纳秒级切换和超高集成密度需求的路线，当前处于早期商用阶段，2027-2028年后有望快速成熟。代表厂商：Salience Labs、iPronics、德科立。
8.2 未来发展趋势
短期内（2026-2027），MEMS将继续主导市场，Lumentum和Coherent的订单放量将验证OCS从"试验性部署"向"规模化商用"的跨越。Google v8i Boardfly架构的落地将开启OCS在推理侧的新增长曲线。
中期（2028-2029） ，随着Cignal AI预测的25亿美元市场规模实现，OCS将从一个Google主导的 niche 市场演变为多厂商、多技术路线并行的成熟产业。CPO与OCS的协同部署将成为超大规模数据中心的标准架构。
长期（2030+） ，硅光波导OCS有望实现突破，与CMOS工艺的深度融合将推动OCS从机架级设备向芯片级集成演进。Coherent预测的40亿美元 市场规模若实现，意味着OCS将占据数据中心光互联市场的显著份额，成为与电交换并行的基础网络技术。 (WordPress.comWordPress.com)
OCS技术正在经历从"Google的独家武器"到"AI算力网络的通用基础设施"的历史性转变。四大技术路线各具特色，在不同场景下展现差异化优势，短期内将呈现MEMS主导、液晶补充、压电和硅光蓄势的多元格局。对于产业链参与者而言，把握技术路线的演进节奏、绑定核心客户需求、构建从器件到整机的垂直整合能力，将是赢得这一高速增长市场的关键。
