144-基于Flask的电商超市数据可视化分析系统

基于 Flask 的电商超市数据可视化分析系统 --- 技术文档

目录

1. 项目概述
2. 技术栈
3. 项目结构
4. 系统架构
5. 数据库设计
6. 后端路由设计
7. 数据分析引擎
8. 前端页面设计
9. [API 接口文档](#API 接口文档)
10. 用户认证与权限
11. 管理后台
12. 部署与运行
13. 依赖清单

---

1. 项目概述

本系统是一个基于 Flask 框架的电商超市数据可视化分析平台，通过对超市销售数据的多维度分析，提供销售趋势、产品分析、客户画像、时间序列、地理分布和数据挖掘等六大分析模块，共 45 个分析方法，生成 47 种图表，帮助管理者做出数据驱动的经营决策。

核心功能：

• 用户登录注册与权限管理（管理员/普通用户）
• 数据总览仪表盘（8 个 KPI 指标卡片 + 6 个概览图表）
• 六大分析模块（销售/产品/客户/时间/地理/数据挖掘）
• 管理后台（用户管理 + 销售数据 CRUD）

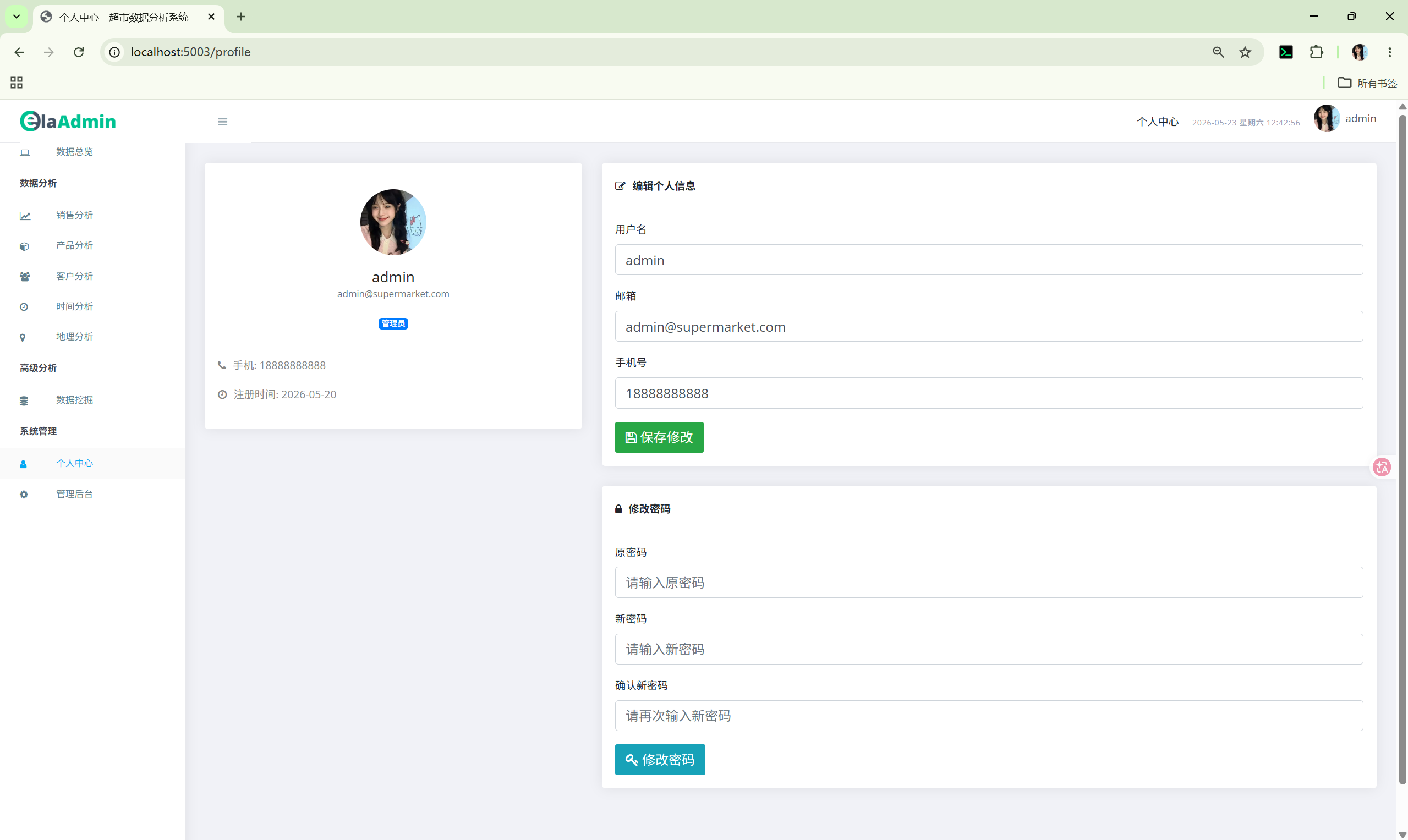

• 个人中心（头像上传、信息编辑、密码修改）

---

2. 技术栈

层级	技术	版本	用途
后端框架	Flask	3.0.0	Web 应用框架
ORM	Flask-SQLAlchemy	3.1.1	数据库操作
认证	Flask-Login	0.6.3	用户会话管理
数据库	SQLite	---	数据持久化存储
数据分析	pandas	2.1.4	数据加载、清洗、聚合
数据分析	numpy	1.26.2	数值计算
前端模板	Jinja2	---	服务端页面渲染
图表库	ECharts	5.x	数据可视化（主要）
UI 框架	Bootstrap	4.x	页面布局与组件
图标库	Font Awesome	4.x	图标
JS 库	jQuery	3.x	DOM 操作、AJAX
服务端	Werkzeug	3.0.1	WSGI 工具库

---

3. 项目结构

code/
├── app.py                      # 主应用入口：路由定义、数据库初始化
├── config.py                   # 配置类（密钥、数据库路径、数据文件路径）
├── requirements.txt            # Python 依赖清单
├── 技术文档.md                  # 本文档
│
├── models/                     # 数据模型层
│   ├── __init__.py             # db 实例创建 + 模型导入
│   ├── user.py                 # User 模型（用户表）
│   └── sales.py                # SalesData 模型（销售数据表）
│
├── utils/                      # 工具层
│   ├── __init__.py
│   └── data_analyzer.py        # SalesAnalyzer 类（45 个分析方法）
│
├── data/                       # 数据文件
│   ├── sales_data.csv          # 主数据源（UTF-8-sig 编码）
│   ├── 超市销售分析.xls         # 原始 Excel 数据
│   └── supermarket.db          # SQLite 数据库文件（自动生成）
│
├── templates/                  # Jinja2 模板（12 个文件）
│   ├── base.html               # 基础布局（侧边栏、头部、底部、CSS/JS 引入）
│   ├── dashboard.html          # 数据总览页
│   ├── auth/
│   │   ├── login.html          # 登录页
│   │   └── register.html       # 注册页
│   ├── profile/
│   │   └── index.html          # 个人中心页
│   ├── admin/
│   │   └── dashboard.html      # 管理后台页（用户管理 + 数据管理）
│   ├── sales/
│   │   └── analysis.html       # 销售分析页（8 图表）
│   ├── product/
│   │   └── analysis.html       # 产品分析页（8 图表）
│   ├── customer/
│   │   └── analysis.html       # 客户分析页（8 图表）
│   ├── time/
│   │   └── analysis.html       # 时间分析页（9 图表）
│   ├── geo/
│   │   └── analysis.html       # 地理分析页（8 图表）
│   └── mining/
│       └── analysis.html       # 数据挖掘页（6 图表）
│
└── static/                     # 静态资源
    ├── css/                    # 17 个 CSS 文件
    │   ├── bootstrap.min.css   # Bootstrap 4
    │   ├── style.css           # moban 模板主样式
    │   └── custom.css          # 自定义覆盖样式
    ├── js/                     # 61 个 JS 文件
    │   ├── echarts.min.js      # ECharts 图表库
    │   ├── jquery.min.js       # jQuery
    │   ├── bootstrap.min.js    # Bootstrap JS
    │   └── main.js             # 自定义 JS（菜单、计数器动画）
    └── img/                    # 图片资源
        ├── logo.png            # 侧边栏 Logo
        ├── admin.jpg           # 默认头像
        └── auth-bg.jpg         # 登录注册背景图

---

4. 系统架构

4.1 三层架构

┌─────────────────────────────────────────────────────┐
│                   前端展示层                          │
│  Jinja2 模板 + Bootstrap + ECharts + jQuery AJAX     │
│  用户浏览器渲染页面，通过 AJAX 调用 API 获取图表数据    │
└───────────────────────┬─────────────────────────────┘
                        │ HTTP (GET/POST)
┌───────────────────────┴─────────────────────────────┐
│                   后端路由层                          │
│  app.py: 22 个页面路由 + 6 个 API 路由族              │
│  处理请求、调用分析方法、返回 JSON 或渲染模板           │
└───────────────────────┬─────────────────────────────┘
                        │
        ┌───────────────┴───────────────┐
        │                               │
┌───────┴────────┐            ┌─────────┴──────────┐
│  数据分析层     │            │    数据持久层       │
│  SalesAnalyzer │            │  SQLAlchemy ORM    │
│  pandas + numpy│            │  SQLite 数据库      │
│  45 个分析方法  │            │  User / SalesData  │
│  读取 CSV      │            │  读写 DB            │
└────────────────┘            └────────────────────┘

4.2 数据流

1. 页面加载：浏览器请求页面路由 → Flask 渲染 Jinja2 模板返回 HTML
2. 图表加载 ：页面 JS 通过 fetch('/api/<module>/<chart_type>') 请求 API
3. 数据处理 ：API 路由调用 SalesAnalyzer 对应方法 → pandas 计算 → 返回 JSON
4. 图表渲染：前端 JS 将 JSON 数据传入 ECharts 配置渲染图表

4.3 关键设计模式

• 懒加载单例 ：SalesAnalyzer 在首次 API 调用时初始化，将 CSV 全量加载到内存 DataFrame，后续调用复用同一实例
• 路由分发模式 ：每个 API 路由族使用 data_map 字典将 URL 中的 chart_type 参数映射到具体的分析方法
• AJAX 异步加载：分析页面 HTML 只包含图表容器，图表数据通过 AJAX 独立加载，互不阻塞

---

5. 数据库设计

5.1 User 表（users）

字段	类型	约束	说明
id	Integer	主键，自增	用户 ID
username	String(80)	UNIQUE, NOT NULL	用户名
email	String(120)	UNIQUE, NOT NULL	邮箱
password_hash	String(256)	NOT NULL	密码哈希（werkzeug）
avatar	String(200)	DEFAULT 'img/default-avatar.png'	头像路径
role	String(20)	DEFAULT 'user'	角色：user / admin
phone	String(20)	DEFAULT ''	手机号
created_at	DateTime	SERVER DEFAULT now()	注册时间

方法：

• set_password(password) --- 生成密码哈希
• check_password(password) --- 验证密码
• is_admin() --- 判断是否管理员

5.2 SalesData 表（sales_data）

字段	类型	对应 CSV 列名	说明
id	Integer	---	主键，自增
order_id	String(50)	订单编号	订单唯一标识
order_date	String(20)	订货日期	订货日期字符串
ship_date	String(20)	发货日期	发货日期字符串
ship_mode	String(50)	邮寄方式	标准/二级/一级/当日
customer_id	String(50)	客户ID	客户唯一标识
customer_name	String(100)	客户名称	客户姓名
segment	String(50)	细类	消费者/公司/家庭办公
city	String(100)	城市	城市名
province	String(100)	省/自治区	省级行政区
country	String(100)	国家	国家名
region	String(50)	地区	东/南/西/北/中
product_id	String(100)	产品ID	产品唯一标识
category	String(50)	大类	家具/办公用品/技术
sub_category	String(50)	子类	书架/椅子/电话 等
product_name	String(200)	产品名称	产品完整名称
sales	Float	销售额	销售金额
quantity	Integer	数量	购买数量
discount	Float	折扣	折扣率 (0~1)
profit	Float	利润	利润金额（可为负）

5.3 初始化逻辑

应用启动时执行 init_db()：

1. 创建所有表（db.create_all()）
2. 若 users 表为空，插入两个默认用户：
   • admin / admin123（角色：admin）
   • user / user123（角色：user）
3. 若 sales_data 表为空，从 data/sales_data.csv 批量导入数据（每批 1000 条）

---

6. 后端路由设计

6.1 认证路由

路由	方法	函数	说明

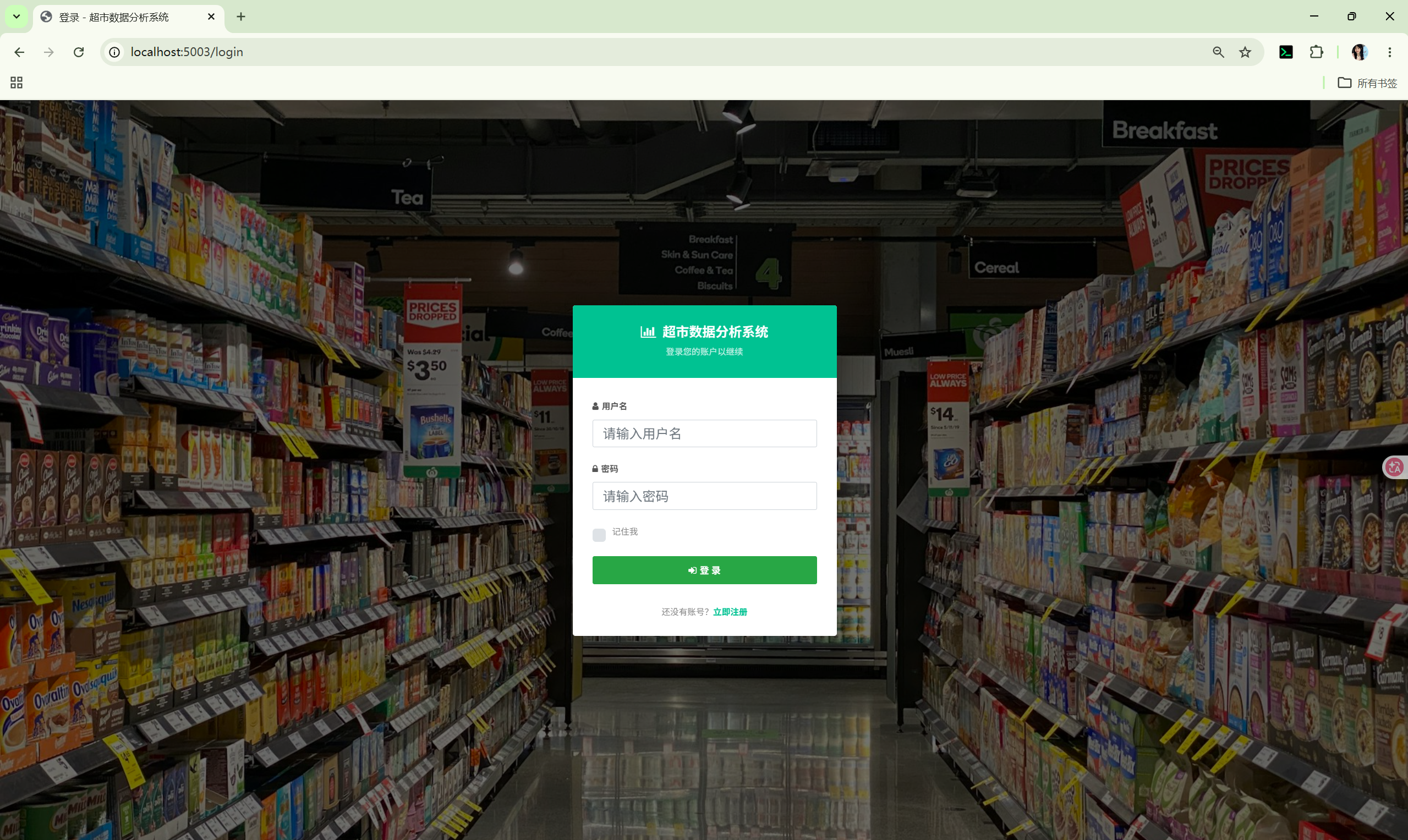

/login	GET, POST	login()	登录页面。POST 验证用户名密码，登录成功重定向到 /

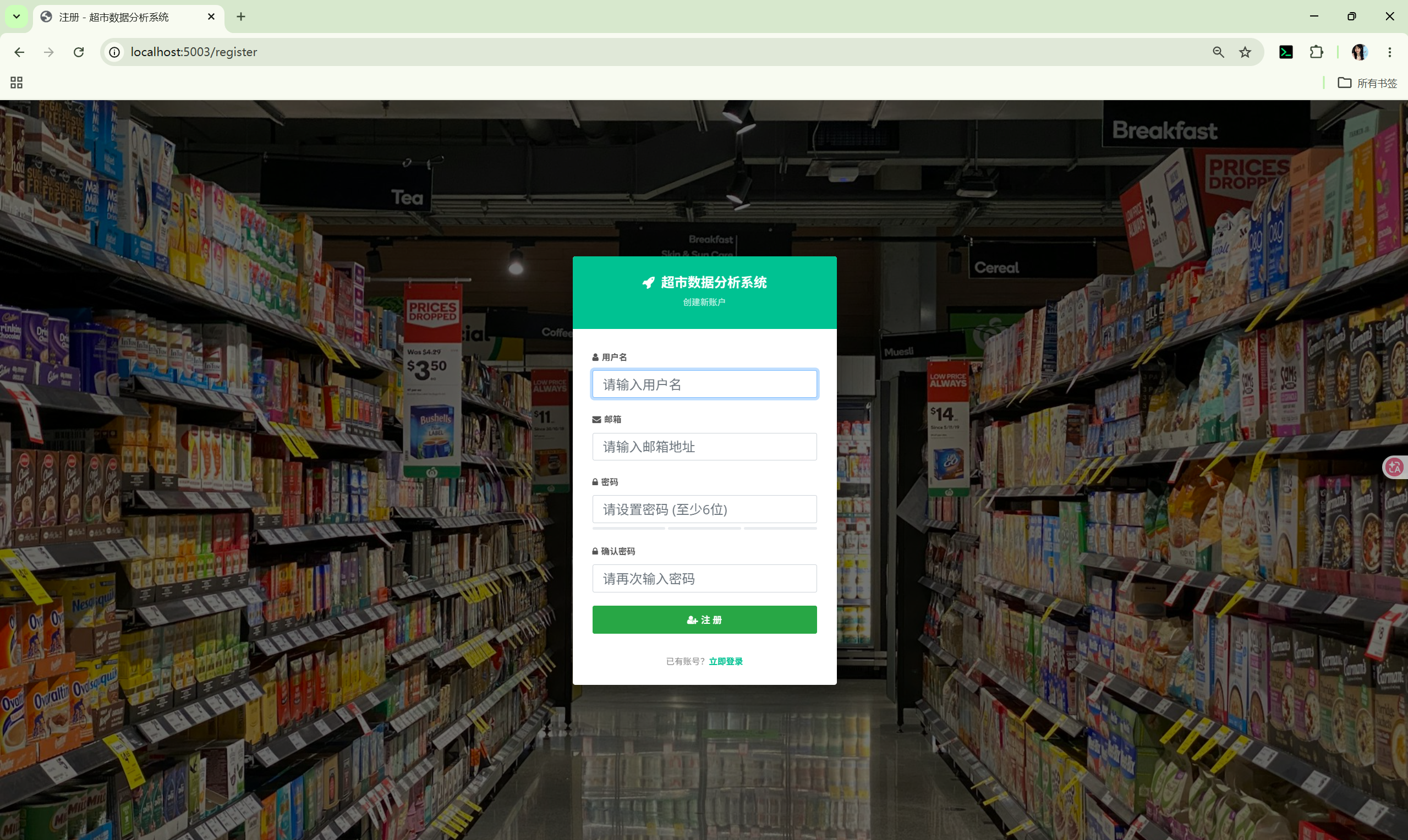

/register	GET, POST	register()	注册页面。POST 创建新用户（默认角色 user）
/logout	GET	logout()	退出登录，重定向到 /login

6.2 页面路由（需登录）

路由	函数	说明
/	dashboard()	数据总览，传递 6 组统计数据给模板
/sales	sales_analysis()	销售分析页（图表通过 AJAX 加载）
/product	product_analysis()	产品分析页
/customer	customer_analysis()	客户分析页
/time	time_analysis()	时间分析页
/geo	geo_analysis()	地理分析页
/mining	mining_analysis()	数据挖掘页
/profile	profile()	个人中心页

6.3 API 路由（需登录，返回 JSON）

路由模式	函数	图表类型参数
/api/sales/<chart_type>	api_sales()	scatter, ship_mode, discount_impact, segment, quarterly, subcategory, city_top, heatmap
/api/product/<chart_type>	api_product()	category_pie, subcategory_detail, product_top, quantity_dist, category_discount, price_range, profit_rate, product_trend
/api/customer/<chart_type>	api_customer()	segment_pie, value_tiers, region_dist, frequency, scatter, retention, segment_monthly, value_heatmap
/api/time/<chart_type>	api_time()	year_quarter_heatmap, monthly_prediction, growth_rate, shipping, year_compare, weekday, hourly, cumulative, seasonal
/api/geo/<chart_type>	api_geo()	province_map, region_pie, province_profit, city_top, region_trend, province_quantity, region_profit_compare, logistics
/api/mining/<chart_type>	api_mining()	rfm, basket, profit_prediction, clv, clusters, anomaly

6.4 用户路由（需登录）

路由	方法	函数	说明
/profile/update	POST	profile_update()	更新用户名、邮箱、手机号、头像
/profile/password	POST	change_password()	修改密码（验证旧密码）

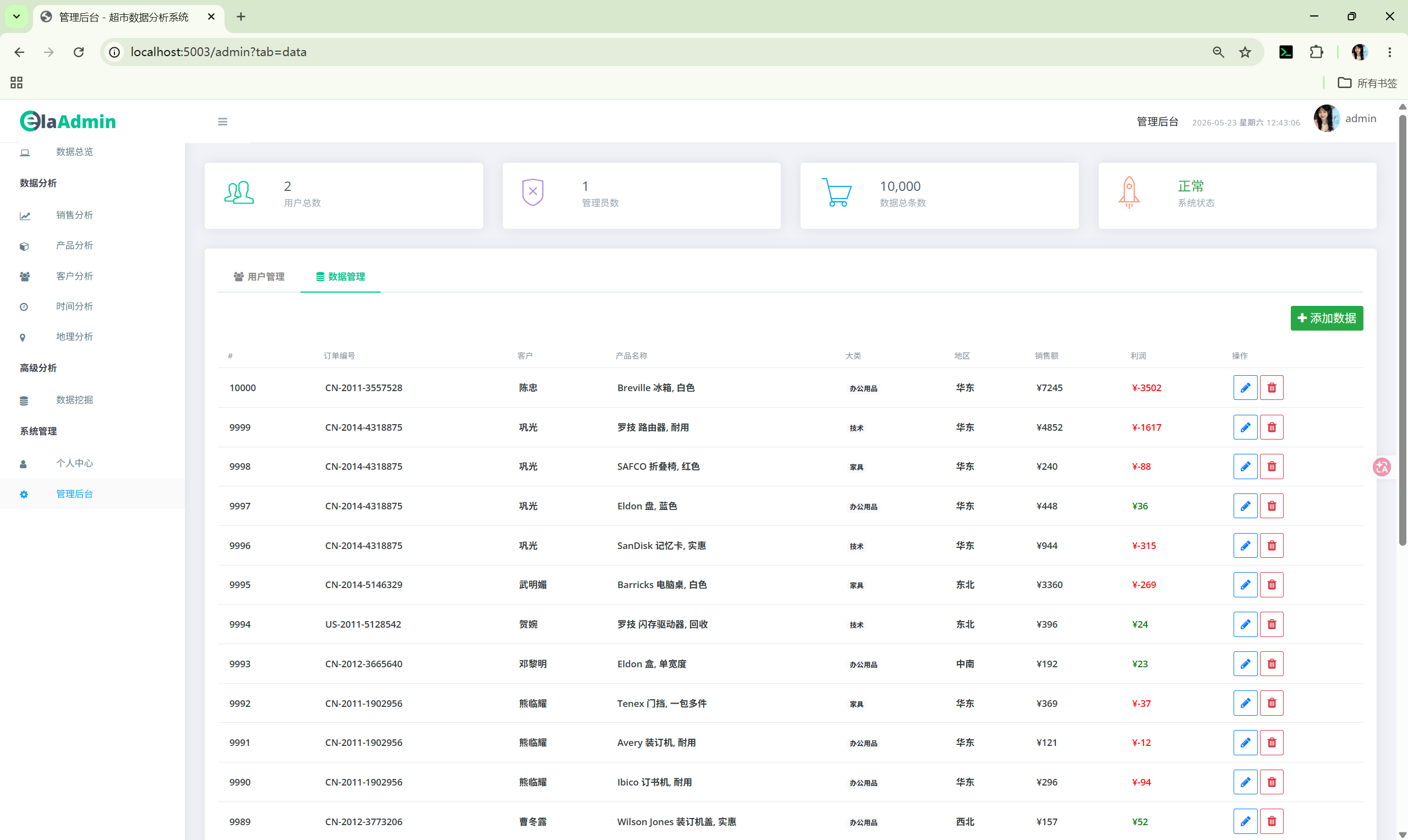

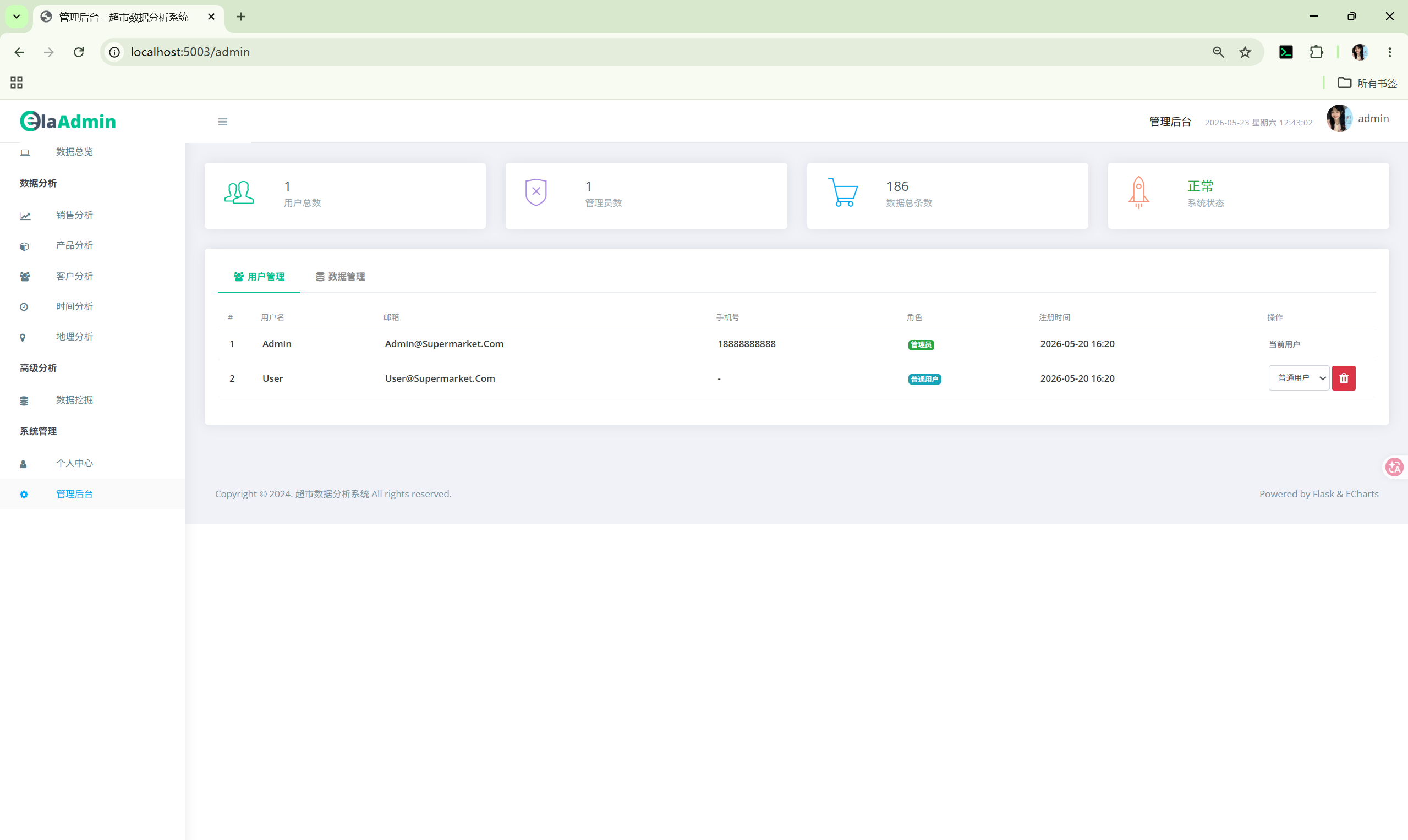

6.5 管理路由（需管理员权限）

路由	方法	函数	说明
/admin	GET	admin_dashboard()	管理后台（用户列表 + 分页数据列表）
/admin/user/delete/<id>	POST	admin_delete_user()	删除用户（不可删自己）
/admin/user/role/<id>	POST	admin_change_role()	修改用户角色
/admin/data/add	POST	admin_data_add()	添加销售数据
/admin/data/edit/<id>	POST	admin_data_edit()	编辑销售数据
/admin/data/delete/<id>	POST	admin_data_delete()	删除销售数据

---

7. 数据分析引擎

7.1 SalesAnalyzer 类

文件： utils/data_analyzer.py

初始化： __init__(self, csv_path) --- 读取 CSV 文件，计算派生列（年份、月份、季度、发货天数），存入内存 DataFrame。

单例获取： 通过 get_analyzer() 函数懒加载，全局只初始化一次。

7.2 分析方法清单（45 个）

数据总览（6 个方法）

方法	返回结构	说明
get_overview_stats()	Dict	总销售额、总利润、总订单数、客户总数、产品数量、平均客单价、平均折扣、利润率
get_yearly_sales()	List[Dict]	按年汇总：年份、销售额、利润、订单数
get_monthly_sales()	List[Dict]	按月汇总：月份(period)、销售额、利润
get_region_sales()	List[Dict]	按地区汇总：地区、销售额、利润、订单数（降序）
get_category_sales()	List[Dict]	按大类汇总：大类、销售额、利润、数量
get_top_products(n)	List[Dict]	销售额 Top N 产品：产品名称、销售额、利润、数量

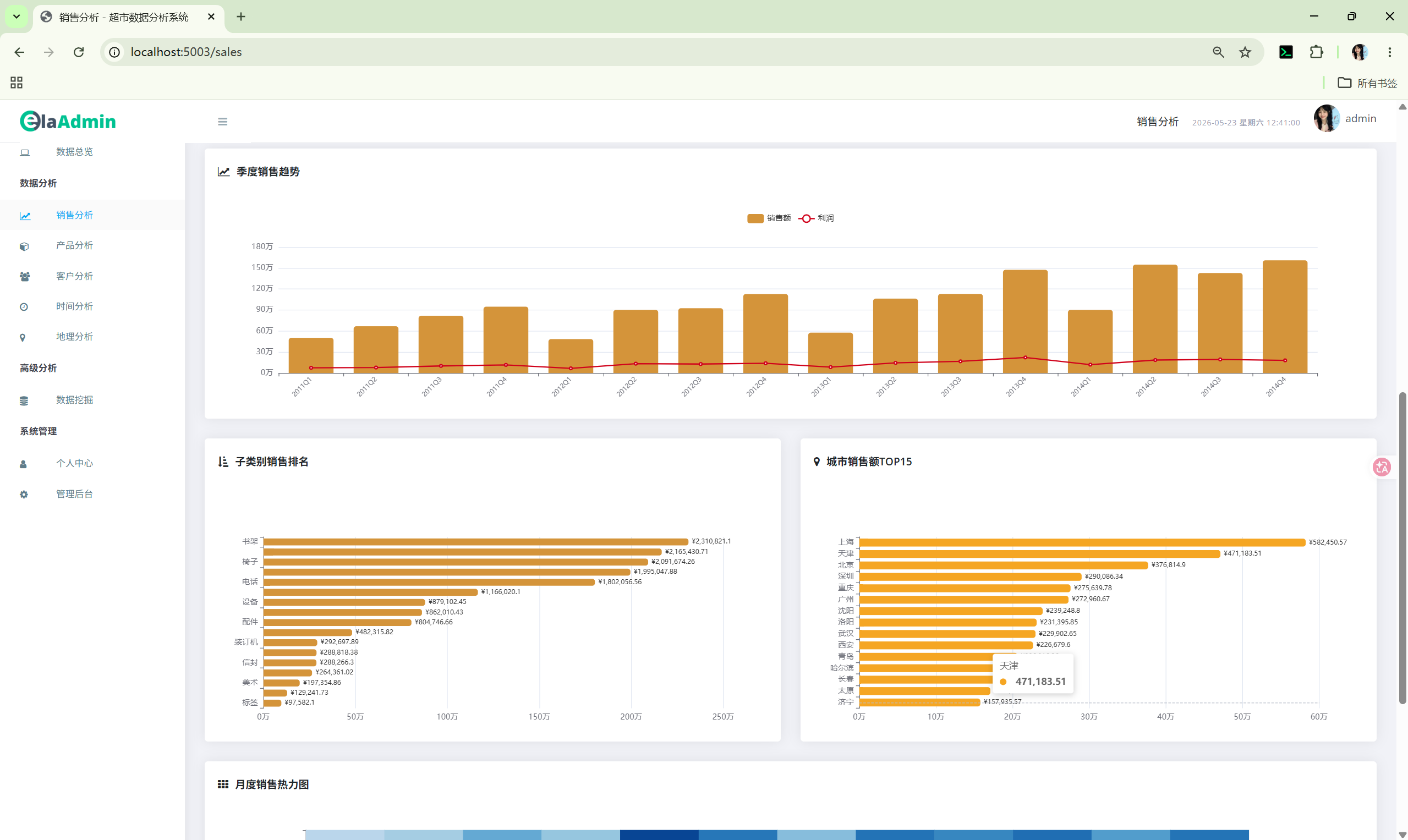

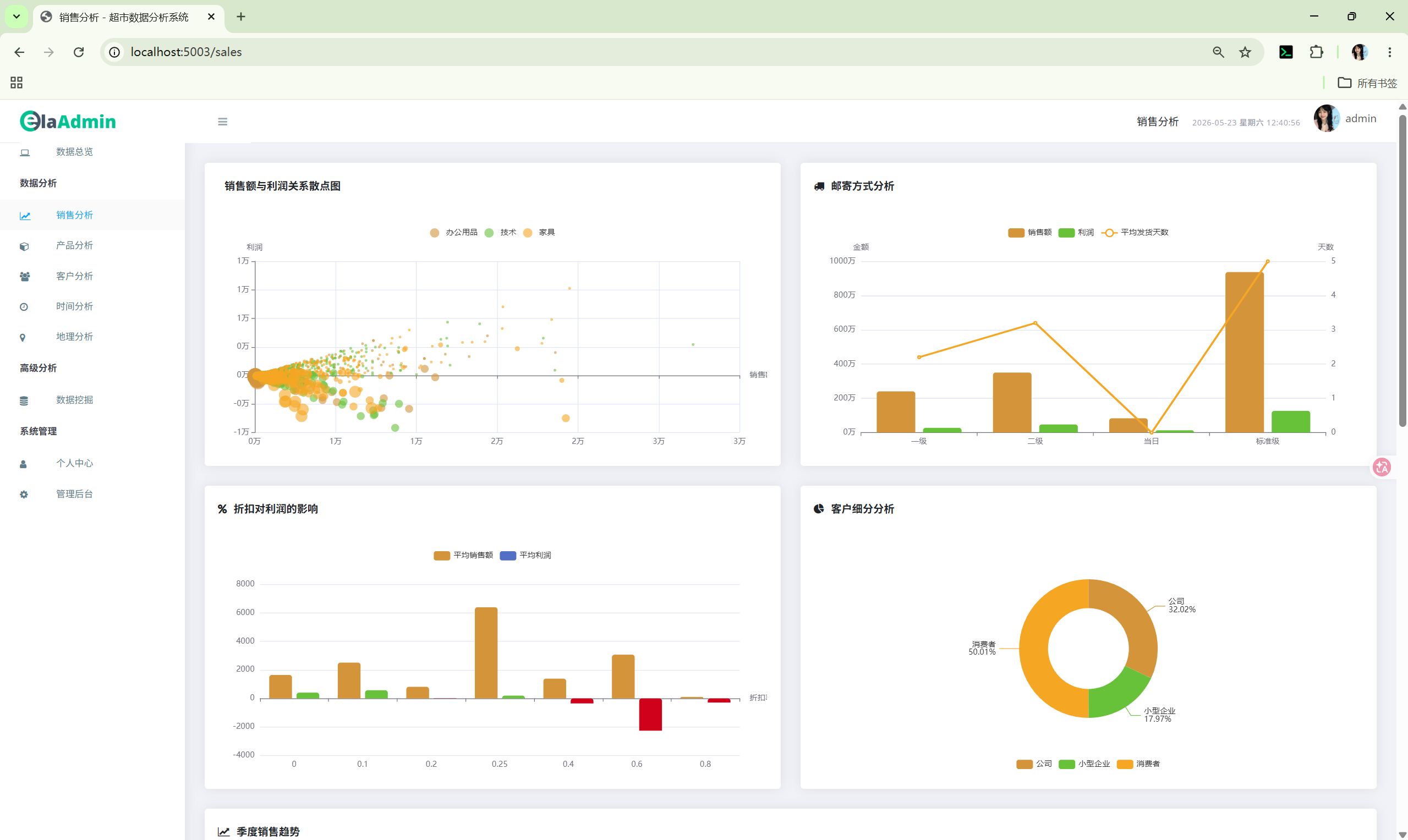

销售分析（8 个方法）

方法	返回结构	说明
get_sales_profit_scatter()	List[Dict]	散点图数据（最多 2000 条采样）：销售额、利润、大类、折扣
get_ship_mode_analysis()	List[Dict]	按邮寄方式：邮寄方式、销售额、利润、订单数、平均发货天数
get_discount_impact()	List[Dict]	折扣影响：折扣、平均销售额、平均利润、订单数
get_segment_analysis()	List[Dict]	按细类：细类、销售额、利润、客户数、平均订单金额
get_quarterly_trend()	List[Dict]	季度趋势：年季(如"2023Q1")、销售额、利润
get_subcategory_rank()	List[Dict]	子类排名：子类、销售额、利润、数量（升序）
get_city_top(n)	List[Dict]	Top N 城市：城市、销售额、利润
get_monthly_heatmap()	List[Dict]	月度热力图：年份、月份、销售额

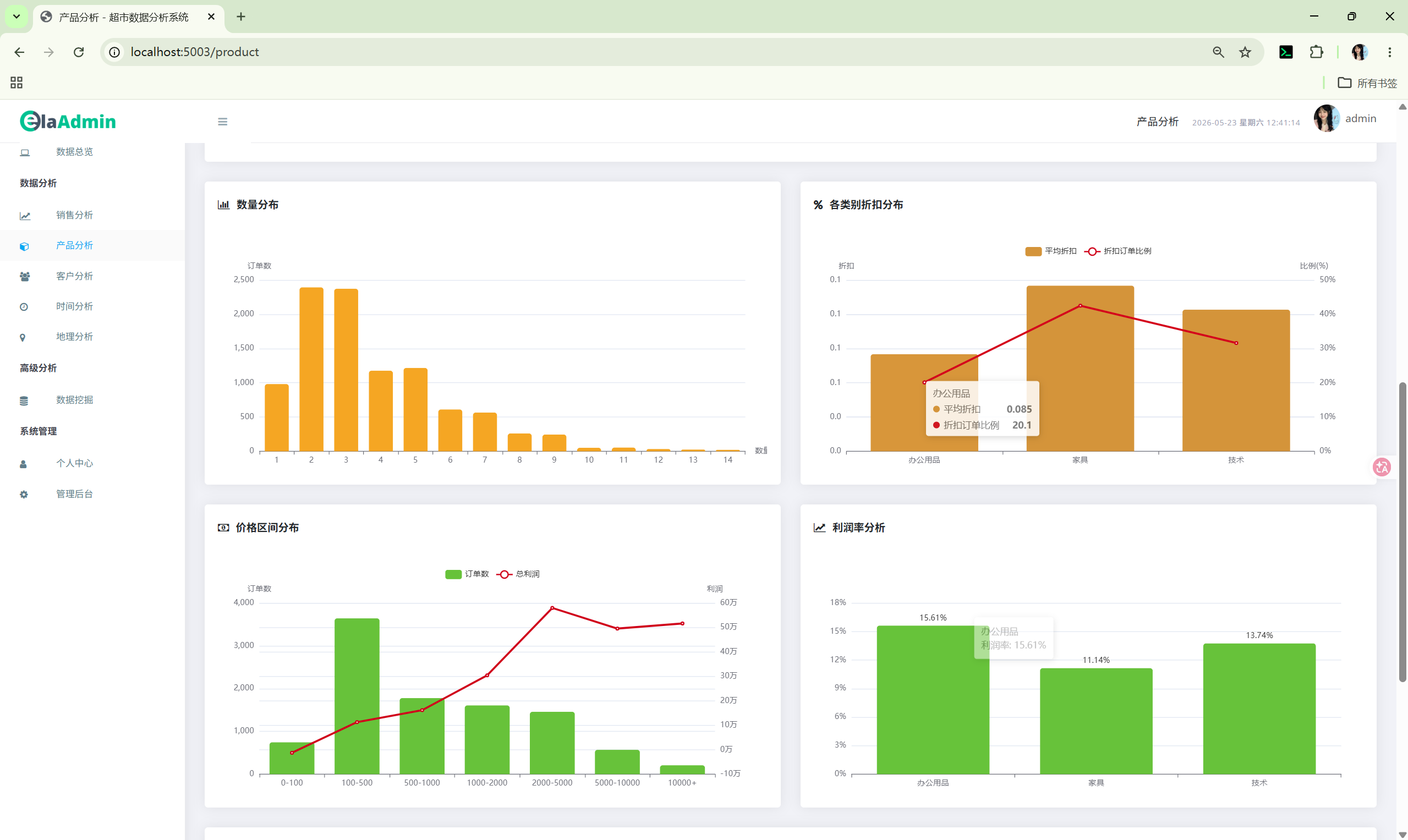

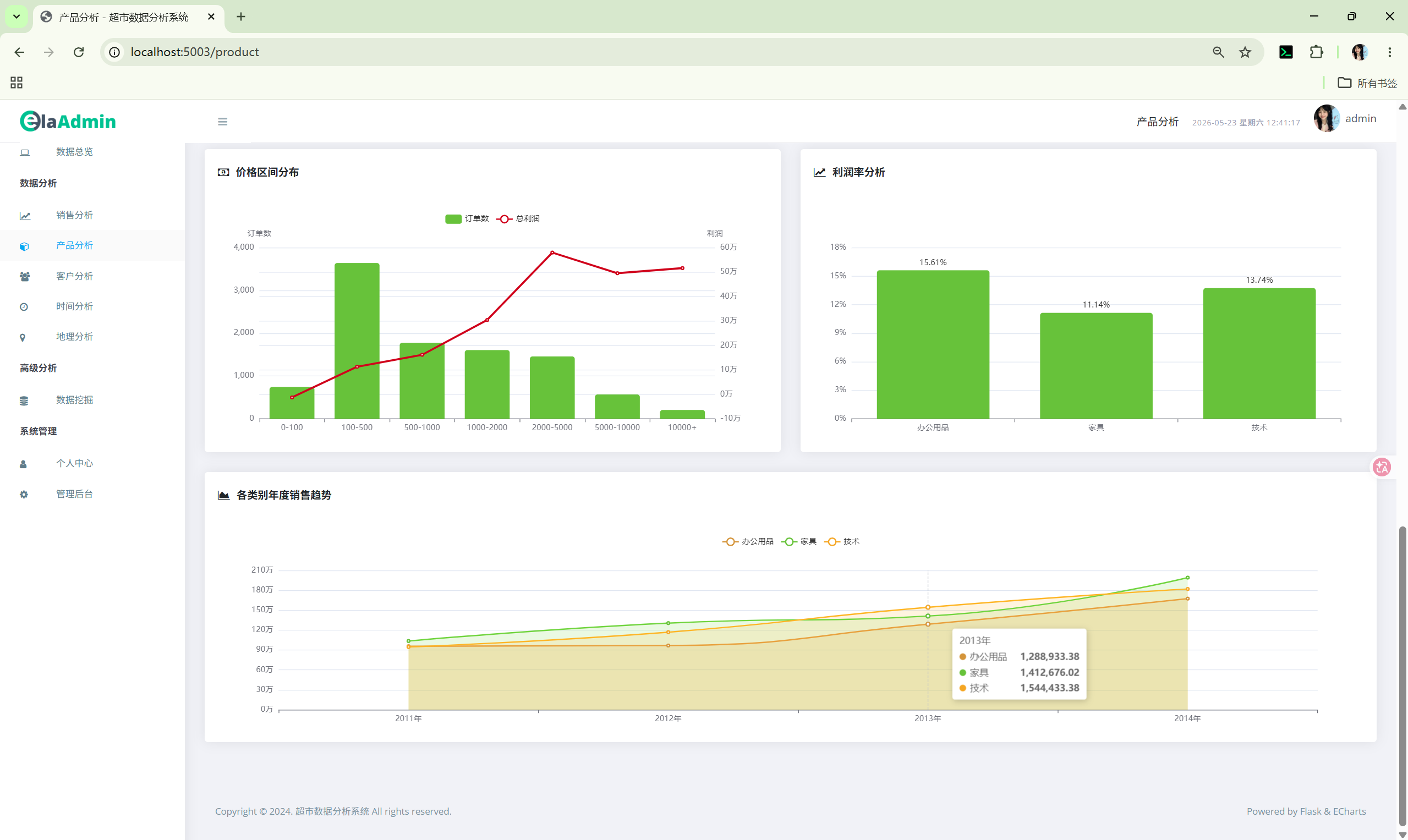

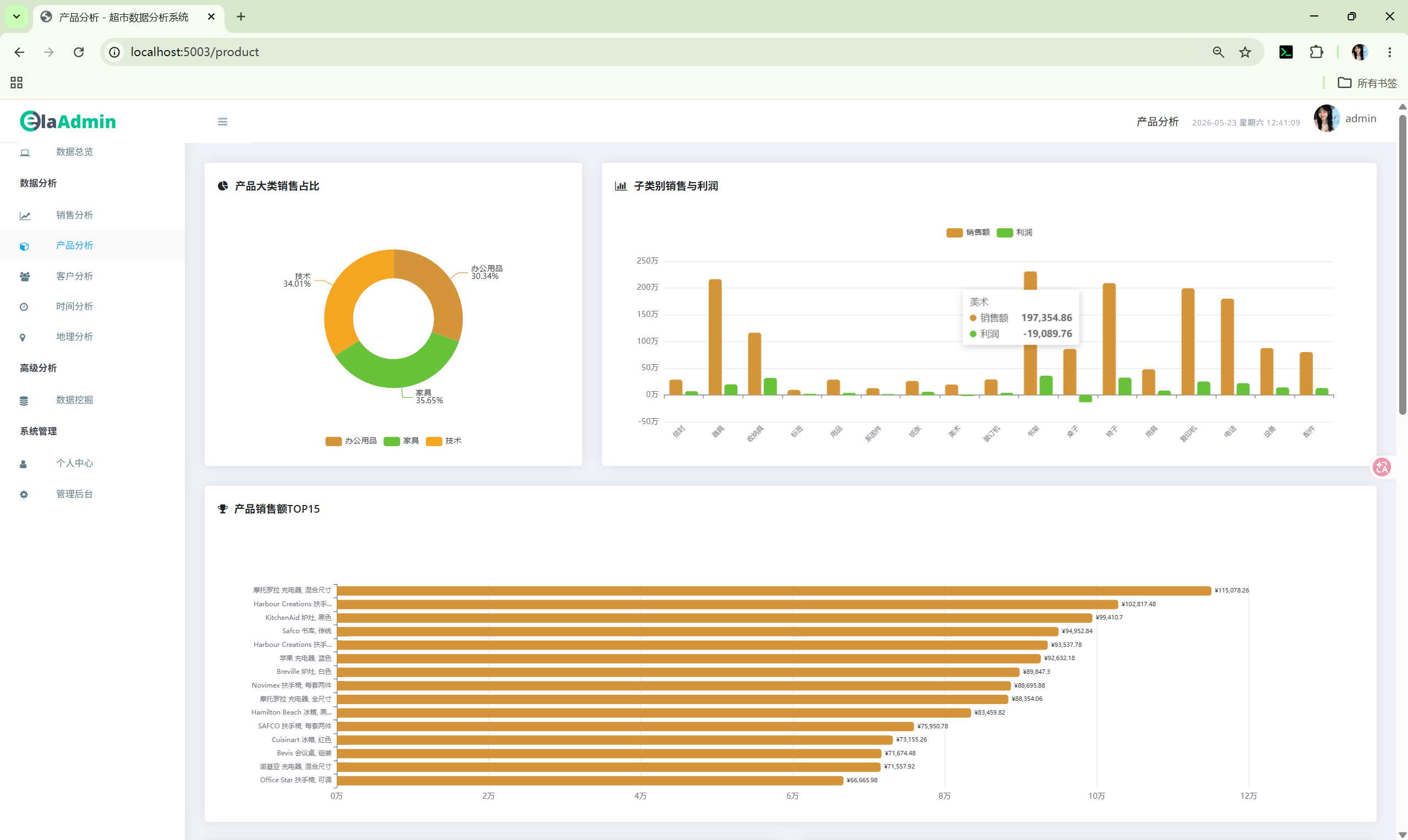

产品分析（8 个方法）

方法	返回结构	说明
get_category_pie()	List[Dict]	大类占比：大类、销售额
get_subcategory_detail()	List[Dict]	子类明细：大类、子类、销售额、利润、数量
get_product_top(n)	List[Dict]	Top N 产品：产品名称、销售额、利润、数量
get_quantity_dist()	List[Dict]	数量分布：数量、订单数、销售额
get_category_discount()	List[Dict]	大类折扣：大类、平均折扣、最大折扣、折扣订单比例
get_price_range_dist()	List[Dict]	价格区间分布：价格区间、订单数、总利润
get_profit_rate_by_category()	List[Dict]	大类利润率：大类、销售额、利润、利润率
get_product_trend()	List[Dict]	产品趋势：年份、大类、销售额

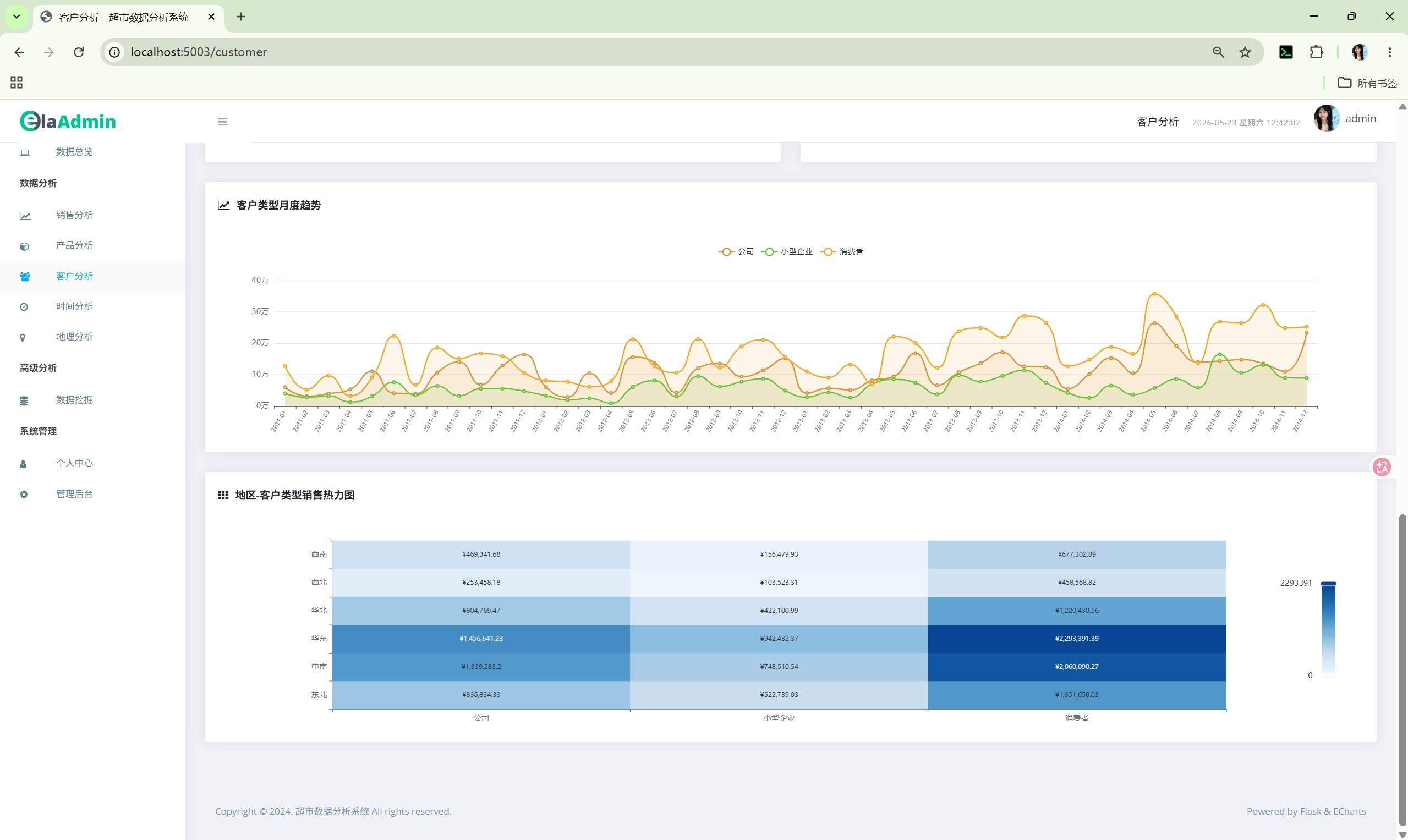

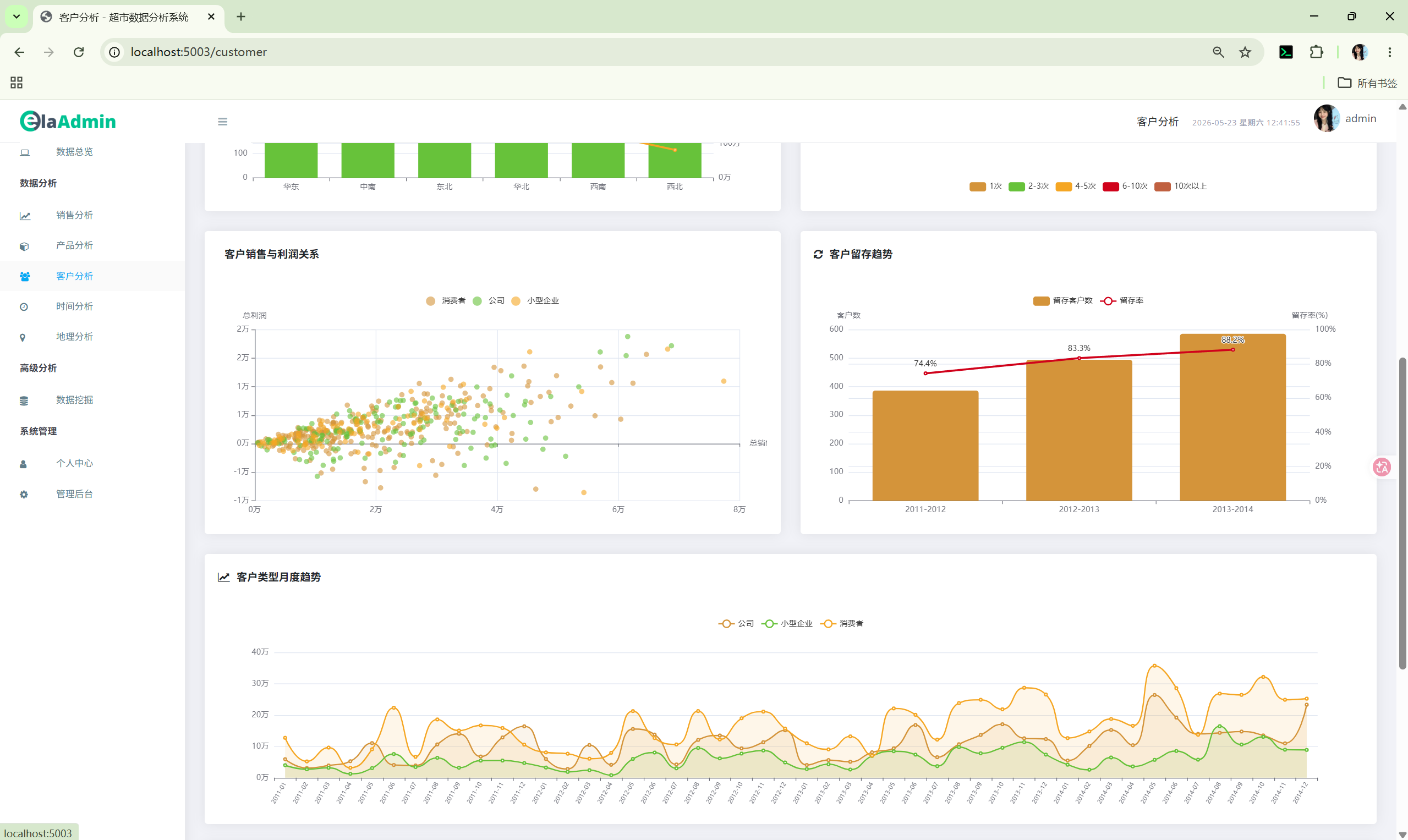

客户分析（8 个方法）

方法	返回结构	说明
get_customer_segment_pie()	List[Dict]	细类占比：细类、销售额
get_customer_value_tiers()	List[Dict]	价值分层：价值层级、客户数、平均消费、平均订单数（5 层：<1k, 1k-5k, 5k-10k, 10k-50k, >50k）
get_customer_region_dist()	List[Dict]	地区分布：地区、客户数、销售额
get_purchase_frequency()	List[Dict]	购买频次：频次区间、客户数（5 个区间）
get_customer_scatter()	List[Dict]	散点图（最多 500 条）：客户ID、总销售额、总利润、细类
get_customer_retention()	List[Dict]	留存分析：年份、留存客户数、留存率
get_segment_monthly()	List[Dict]	细类月度：月份、细类、销售额
get_customer_value_heatmap()	List[Dict]	热力图：地区、细类、销售额

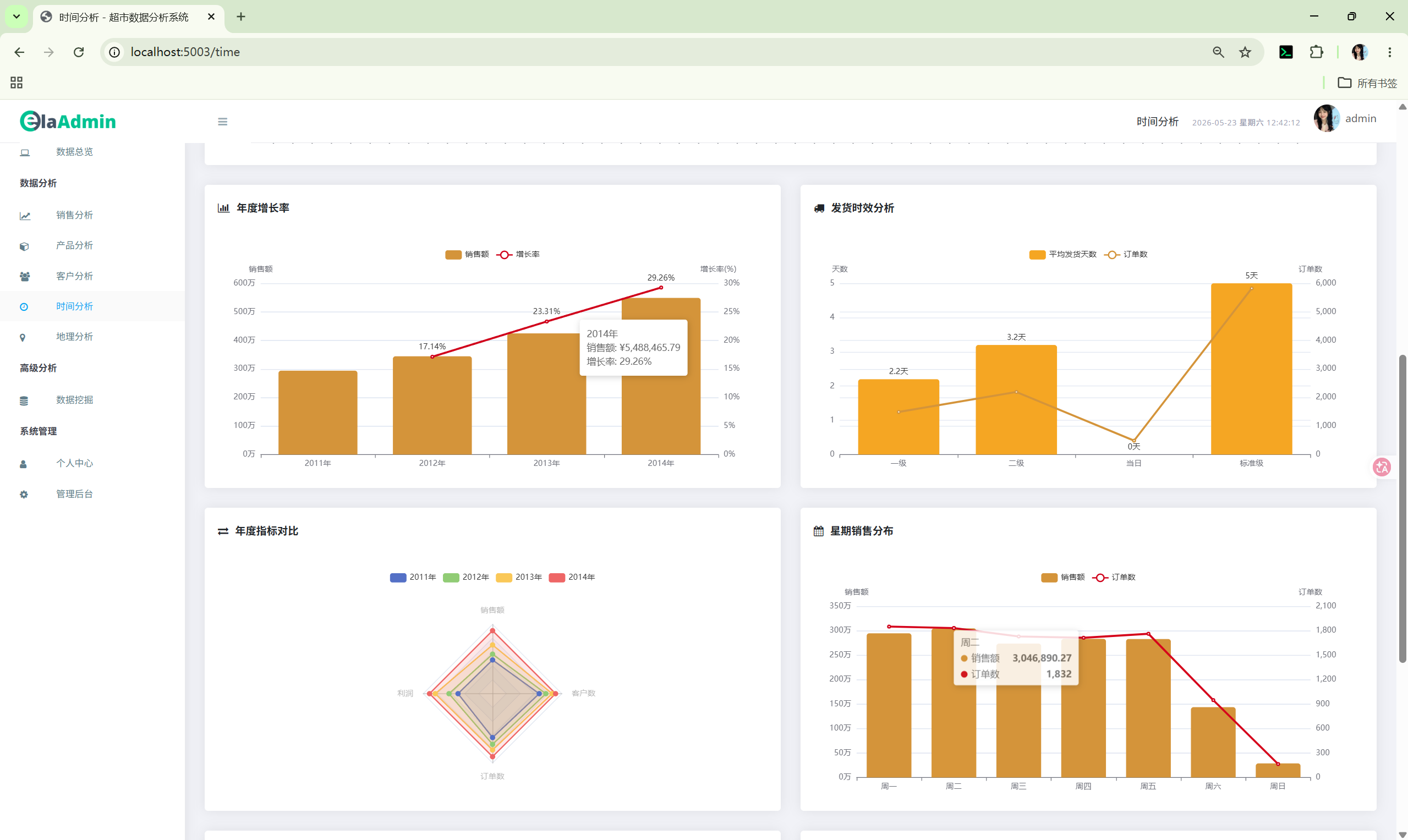

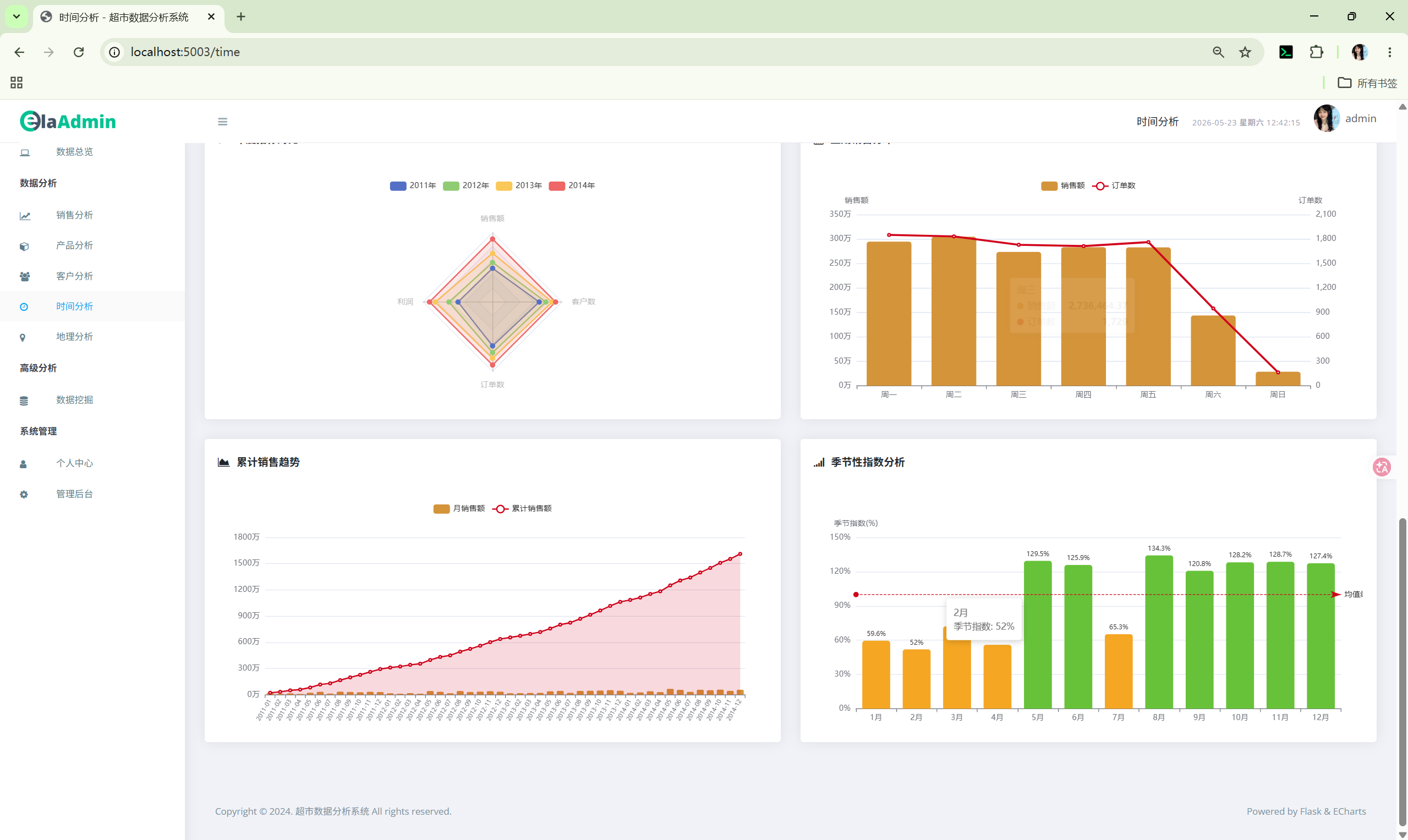

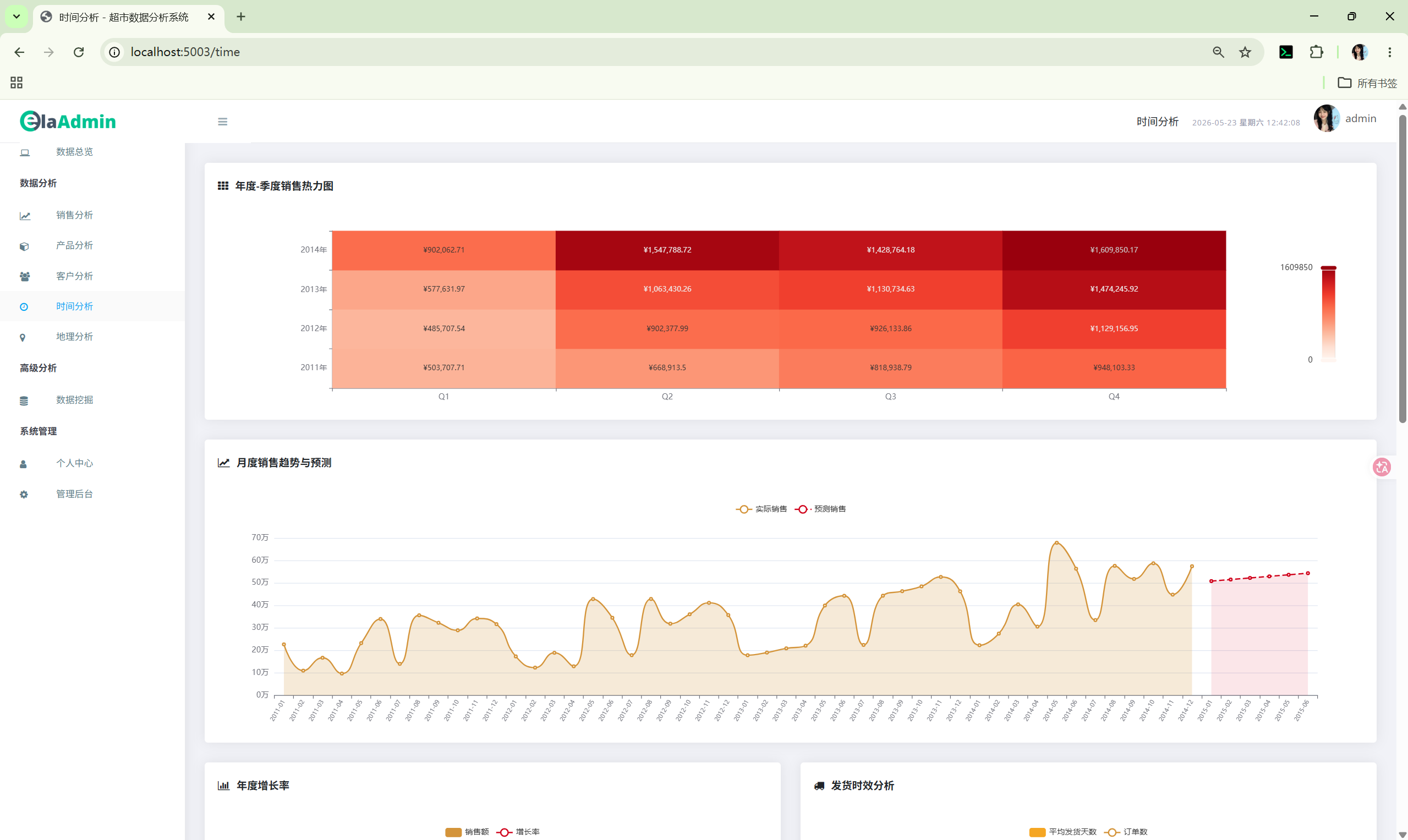

时间分析（9 个方法）

方法	返回结构	说明
get_year_quarter_heatmap()	List[Dict]	年-季度热力图：年份、季度、销售额
get_monthly_trend_with_prediction()	List[Dict]	月度趋势+预测：月份、销售额、is_prediction（含 6 个月线性回归预测）
get_growth_rate()	List[Dict]	增长率：年份、销售额、增长率（YoY%）
get_shipping_analysis()	List[Dict]	发货分析：邮寄方式、平均发货天数、订单数
get_year_comparison()	List[Dict]	年度对比：年份、销售额、利润、订单数、客户数
get_weekday_analysis()	List[Dict]	星期分布：星期、销售额、订单数
get_hourly_pattern()	List[Dict]	月度模式：月份、销售额、订单数
get_cumulative_sales()	List[Dict]	累计趋势：月份、销售额、累计销售额
get_seasonal_decomposition()	List[Dict]	季节指数：月序号、销售额、季节指数

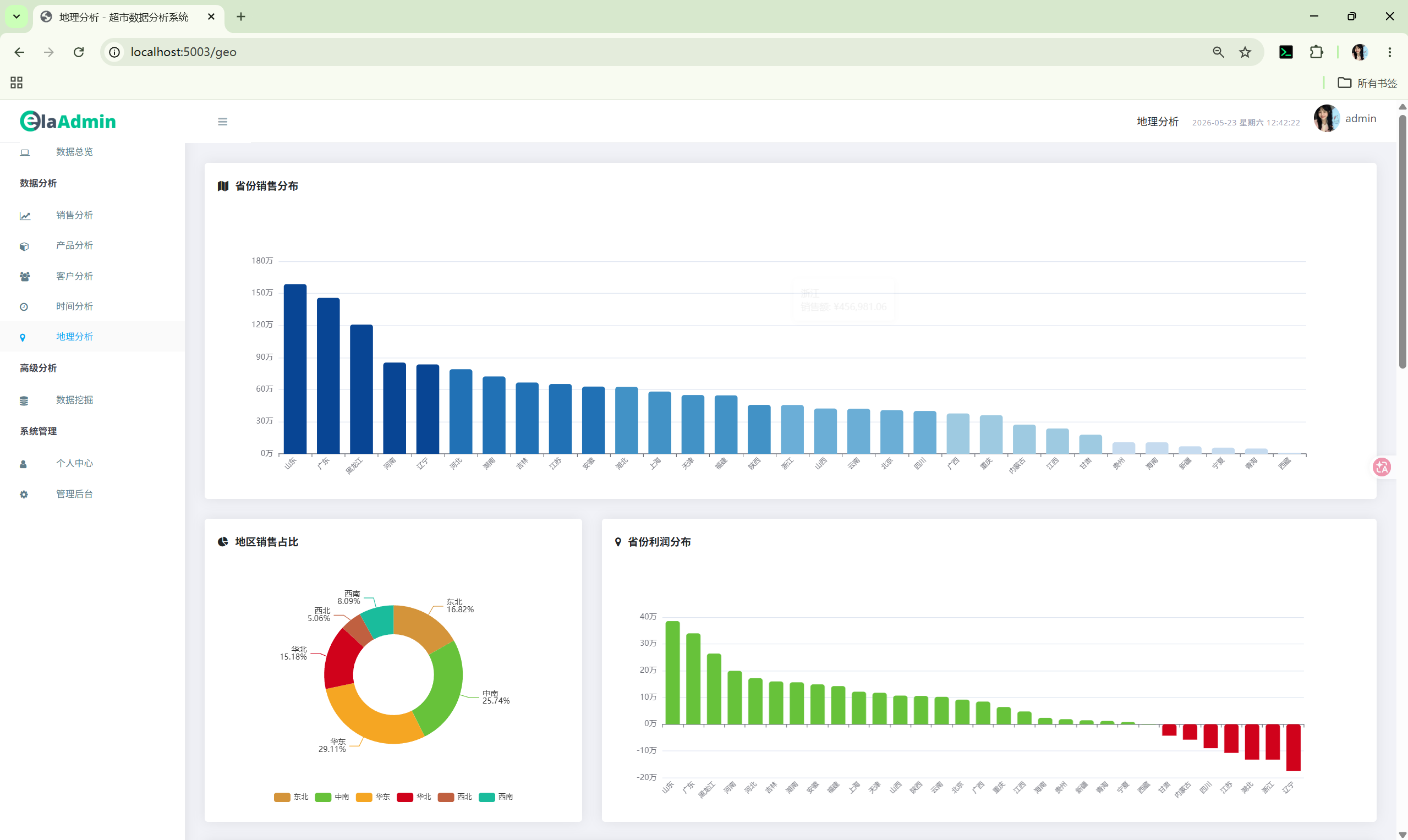

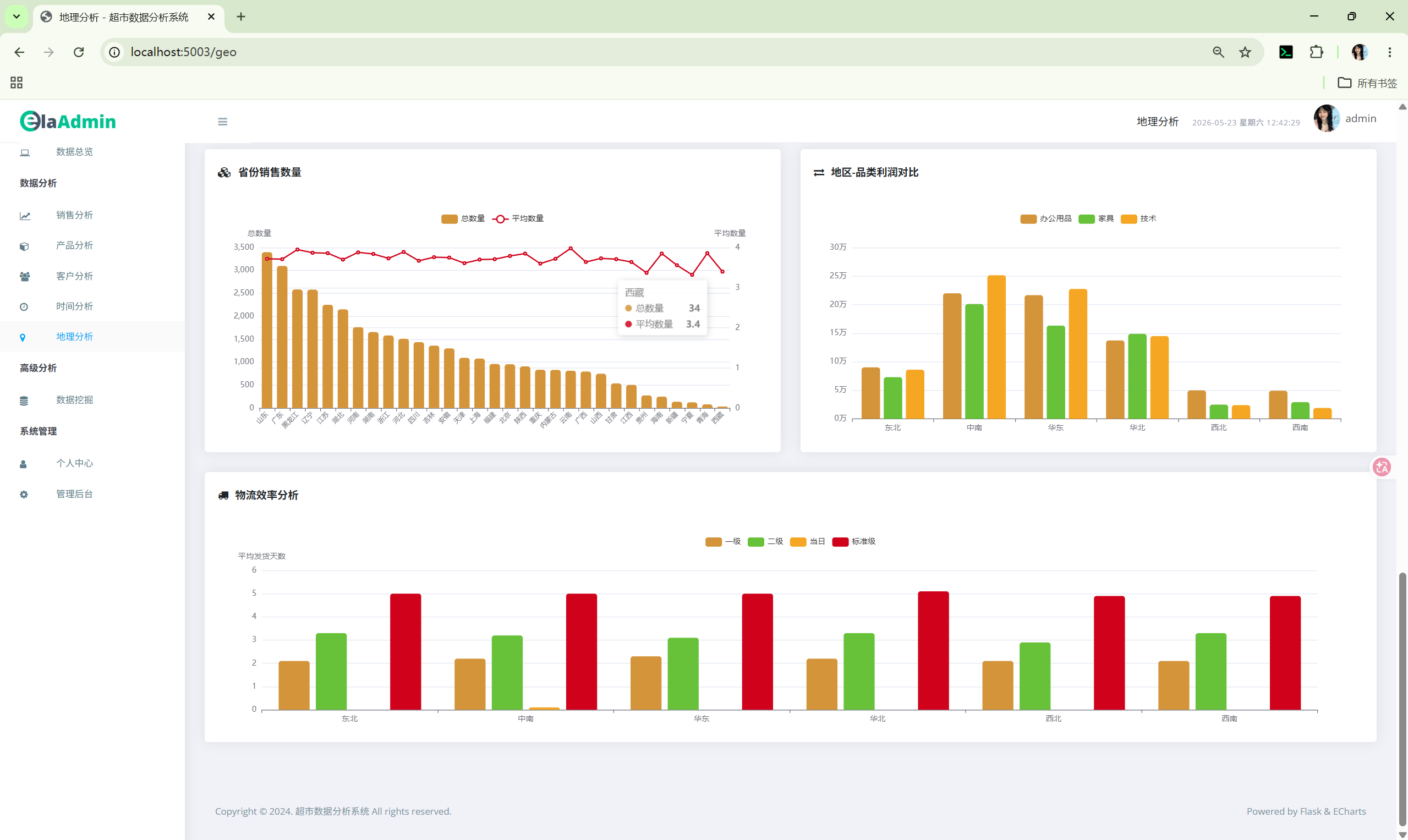

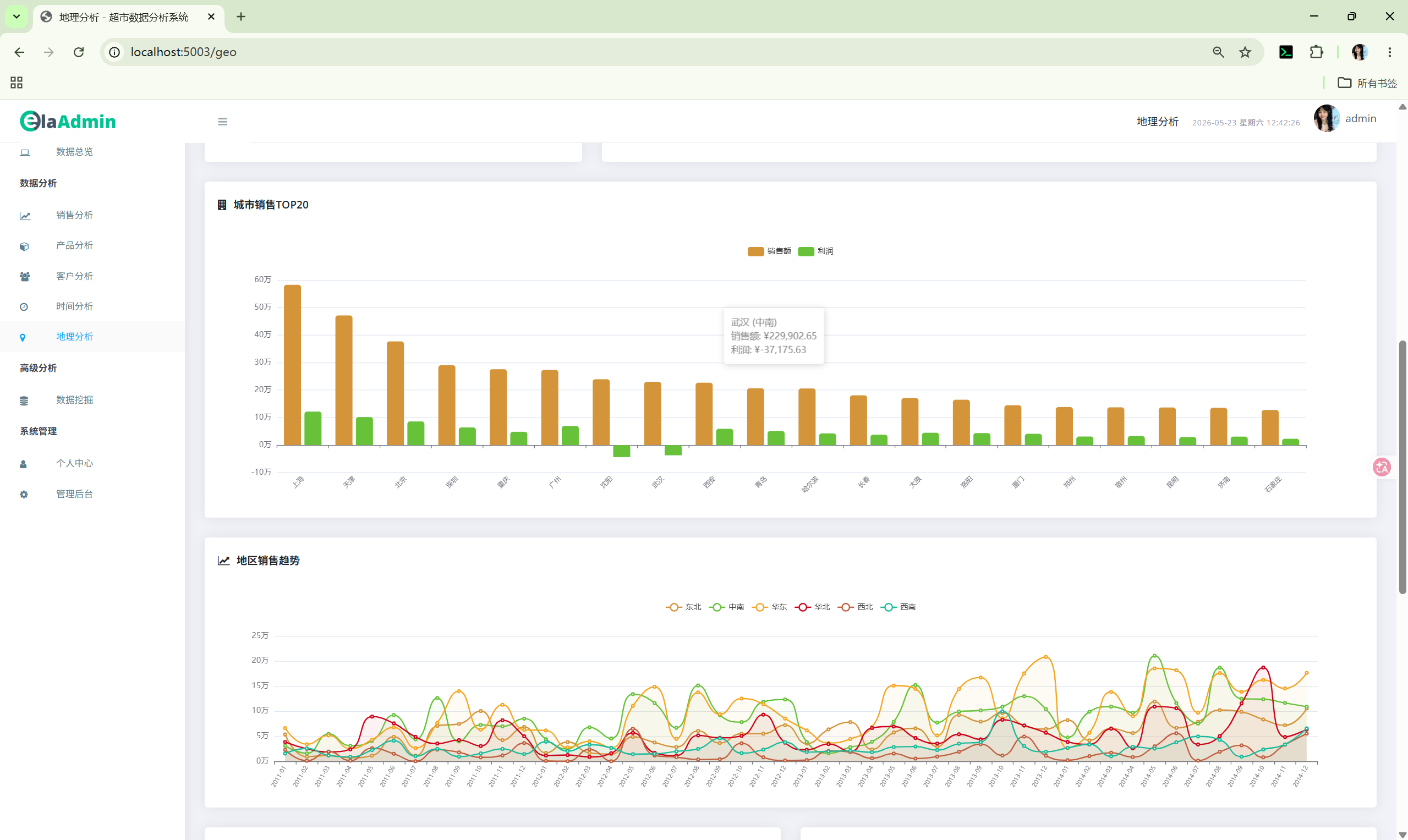

地理分析（8 个方法）

方法	返回结构	说明
get_province_sales_map()	List[Dict]	省级销售地图：省/自治区、销售额、利润、订单数
get_region_pie()	List[Dict]	地区占比：地区、销售额
get_province_profit_map()	List[Dict]	省级利润地图：省/自治区、利润、利润率
get_city_top_geo(n)	List[Dict]	Top N 城市：城市、地区、销售额、利润
get_region_trend()	List[Dict]	地区趋势：月份、地区、销售额
get_province_quantity()	List[Dict]	省级数量：省/自治区、数量、平均数量
get_region_profit_compare()	List[Dict]	地区利润对比：地区、大类、销售额、利润
get_logistics_efficiency()	List[Dict]	物流效率：地区、邮寄方式、平均发货天数、订单数

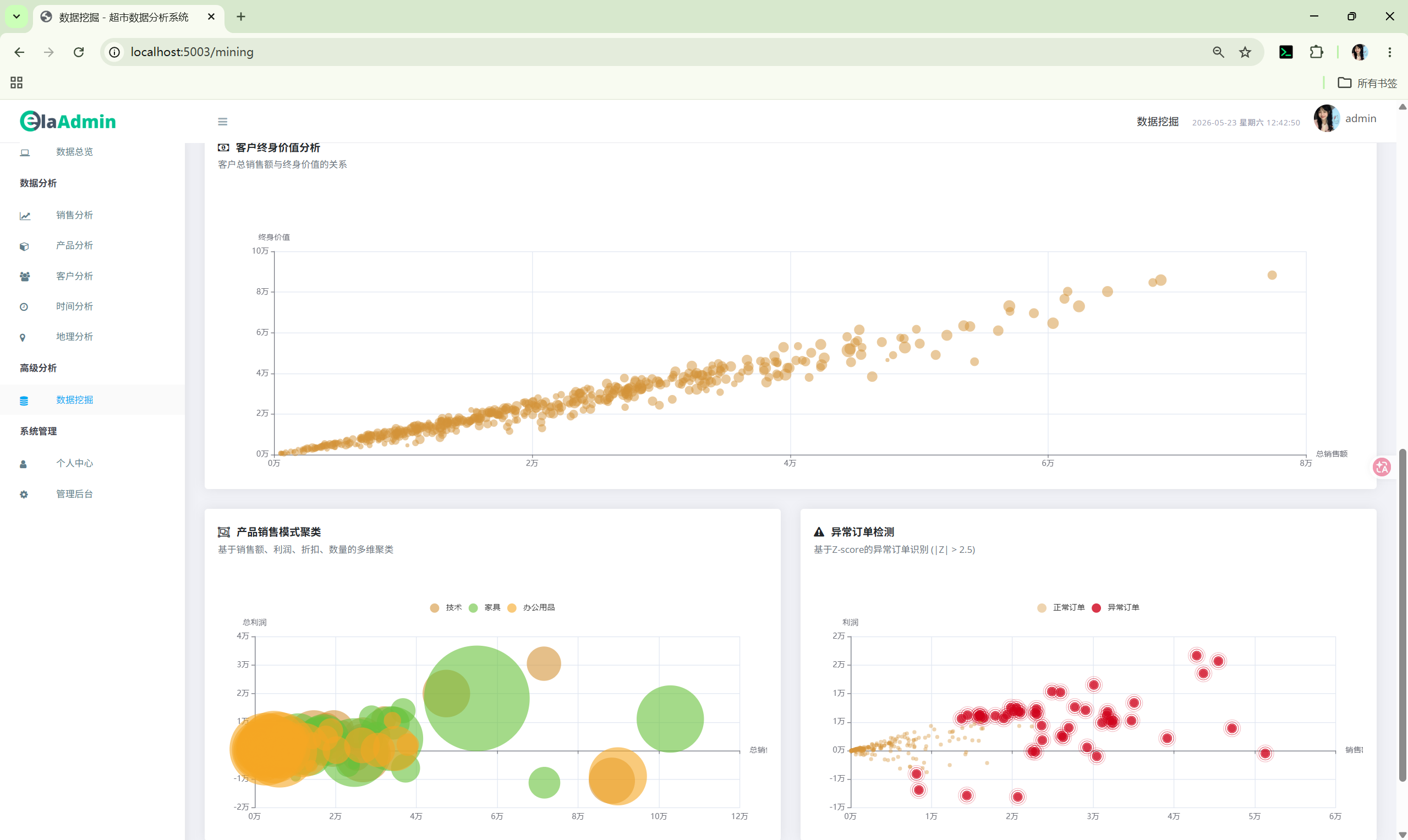

数据挖掘（6 个方法）

方法	返回结构	说明
get_rfm_analysis()	List[Dict]	RFM 分群：客户分群、客户数、平均消费、平均频率（4 类：重要价值/发展/保持/挽留客户）
get_market_basket()	List[Dict]	购物篮分析：类别1、类别2、共现次数
get_profit_prediction_data()	List[Dict]	利润预测数据：月份、销售额、利润、订单数、平均折扣、月份序号
get_customer_lifetime_value()	List[Dict]	客户终身价值（最多 500 条）：客户ID、总销售额、CLV、订单数、月均消费
get_sales_pattern_clusters()	List[Dict]	聚类数据（最多 300 条）：大类、总销售额、总利润、平均折扣、销售数量（标准化值）
get_anomaly_detection()	Dict	异常检测：normal（最多 200 条）和 anomalies（最多 50 条），含 Z 分数（阈值 |z| > 2.5）

---

8. 前端页面设计

8.1 基础布局（base.html）

侧边栏导航结构：

分组	菜单项	图标	路由
---	数据总览	fa-laptop	/
数据分析	销售分析	fa-line-chart	/sales
数据分析	产品分析	fa-cube	/product
数据分析	客户分析	fa-users	/customer
数据分析	时间分析	fa-clock-o	/time
数据分析	地理分析	fa-map-marker	/geo
高级分析	数据挖掘	fa-database	/mining
系统管理	个人中心	fa-user	/profile
系统管理	管理后台	fa-cog	/admin（仅管理员可见）

头部区域： Logo、菜单折叠按钮、页面标题、实时时钟、用户头像下拉菜单（个人中心、退出登录）

CSS/JS 加载链：

normalize.min.css → bootstrap.min.css → font-awesome.min.css → themify-icons.css
→ pe-icon-7-stroke.min.css → style.css → custom.css

echarts.min.js → jquery.min.js → popper.min.js → bootstrap.min.js → main.js

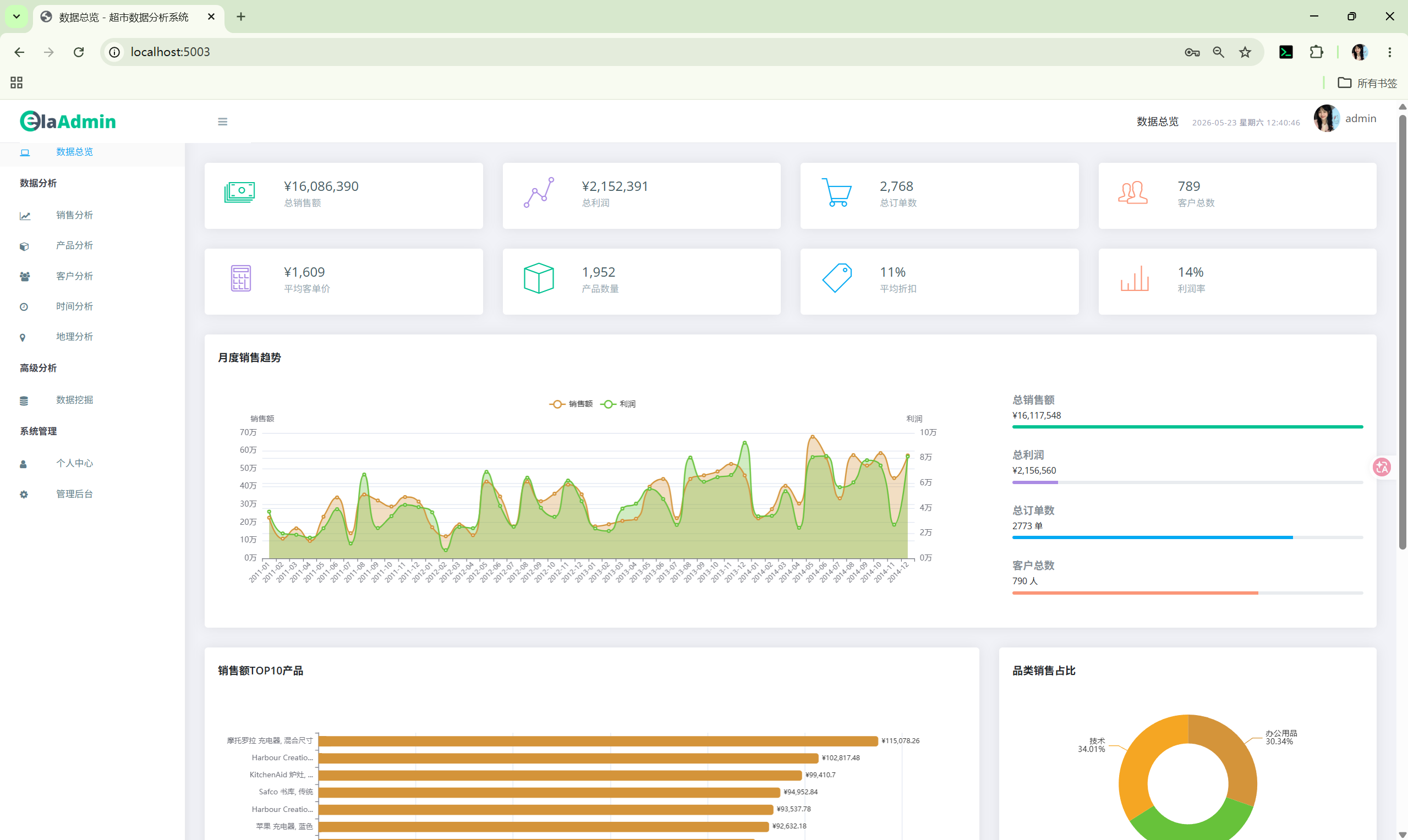

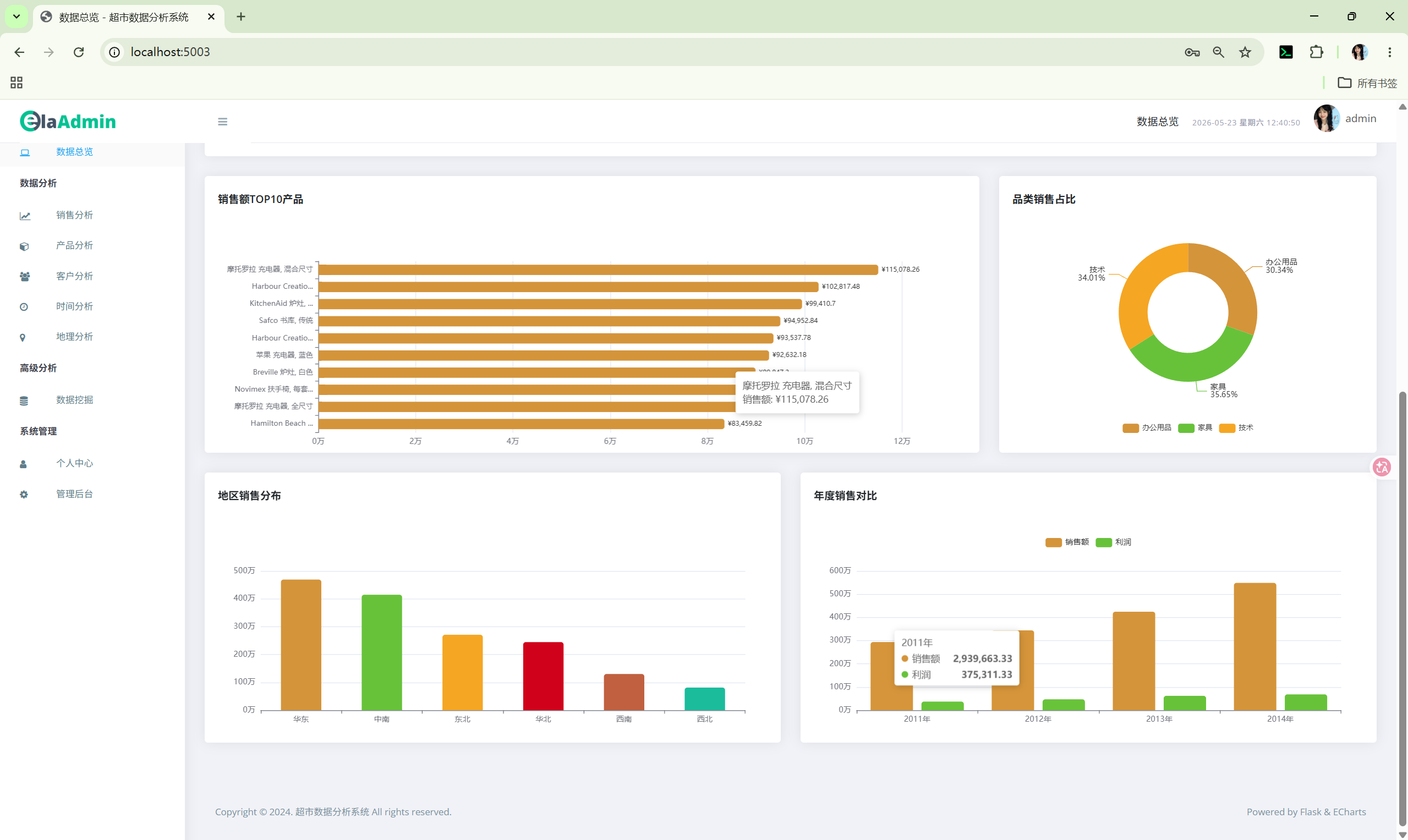

8.2 数据总览页（dashboard.html）

KPI 卡片（8 个，两行）：

• 第一行：总销售额、总利润、总订单数、客户总数
• 第二行：平均客单价、产品数量、平均折扣、利润率

图表（6 个）：

1. 月度销售趋势（双 Y 轴折线图：销售额 + 利润）
2. 销售额 TOP10 产品（水平条形图）
3. 品类销售占比（环形饼图）
4. 年度销售对比（分组柱状图）
5. 地区销售分布（柱状图）

8.3 分析页面模板

每个分析页面遵循统一模式：

• 页面 HTML 只包含图表容器 <div id="chart-xxx" class="chart-container">
• {% block extra_js %} 中定义 loadChart(url, callback) 函数
• 每个图表通过 loadChart('/api/<module>/<type>', function(data) { ... }) 异步加载
• 回调函数中初始化 ECharts 实例、设置 option、绑定 resize 事件

8.4 图表配色方案

颜色	色值	用途
主色（金色）	#d4943a	销售额、主要指标
绿色	#67C23A	利润、正值
橙色	#F5A623	辅助指标
红色	#D0021B	负值、预警
紫色	#ab8ce4	辅助系列

8.5 登录注册页

• 超市背景图片（static/img/auth-bg.jpg）+ 半透明黑色遮罩
• 白色卡片居中，绿色顶部条（#00c292）
• Bootstrap 标准表单组件
• 注册页含密码强度指示器（弱/中等/强）

---

9. API 接口文档

9.1 通用规则

• 认证： 所有 API 需要登录（@login_required），未登录返回 302 重定向到 /login
• 请求方式： GET
• 响应格式： JSON
• 数据来源： SalesAnalyzer 实例方法
• 错误处理： 无效的 chart_type 返回 {"error": "无效的图表类型"}，HTTP 400

9.2 API 调用示例

// 前端调用模式
function loadChart(url, cb) {
    fetch(url)
        .then(r => r.json())
        .then(cb)
        .catch(e => console.error(e));
}

// 使用
loadChart('/api/sales/scatter', function(data) {
    var chart = echarts.init(document.getElementById('chart-scatter'));
    chart.setOption({
        // ECharts 配置...
        series: [{ data: data.map(d => [d['销售额'], d['利润']]) }]
    });
});

9.3 API 返回示例

GET /api/time/growth_rate

[
    {"年份": 2020, "销售额": 2299900.86, "增长率": null},
    {"年份": 2021, "销售额": 2574078.43, "增长率": 11.92},
    {"年份": 2022, "销售额": 2950065.87, "增长率": 14.60},
    {"年份": 2023, "销售额": 3276097.04, "增长率": 11.05}
]

---

10. 用户认证与权限

10.1 认证机制

• 使用 Flask-Login 管理用户会话
• 密码使用 werkzeug.security 的 generate_password_hash / check_password_hash（PBKDF2 算法）
• Session 密钥配置在 config.py 的 SECRET_KEY

10.2 权限模型

角色	权限
普通用户 (user)	查看所有分析页面、编辑个人信息、修改密码
管理员 (admin)	普通用户全部权限 + 管理后台（用户管理 + 数据 CRUD）

10.3 权限检查

• 页面路由：@login_required 装饰器
• 管理路由：@login_required + current_user.is_admin() 手动检查
• 前端侧边栏：{% if current_user.is_admin() %} 控制管理后台链接可见性

---

11. 管理后台

11.1 用户管理

• 用户列表表格（显示 ID、用户名、邮箱、手机号、角色、注册时间）
• 角色切换：下拉选择框直接提交表单
• 删除用户：带确认弹窗，不可删除自己

11.2 数据管理

• Tab 切换界面（用户管理 / 数据管理）
• 数据列表：分页显示（每页 20 条），含 ID、订单编号、客户、产品名称、大类、地区、销售额、利润
• 添加数据：模态框表单（19 个字段）
• 编辑数据：模态框表单（自动回填当前值）
• 删除数据：带确认弹窗
• 利润正数显示绿色，负数显示红色

11.3 Tab 状态保持

操作（添加/编辑/删除/翻页）后通过 URL 参数 ?tab=data 保持在数据管理 Tab。

---

12. 部署与运行

12.1 环境准备

# 克隆项目后进入 code 目录
cd code

# 安装依赖
pip install -r requirements.txt

12.2 启动应用

python app.py

启动时自动：

1. 创建 SQLite 数据库表
2. 插入默认用户（admin/user）
3. 从 CSV 导入销售数据
4. 在 http://localhost:5003 启动服务

12.3 默认账号

用户名	密码	角色
admin	admin123	管理员
user	user123	普通用户

12.4 配置说明

编辑 config.py 可修改：

• SECRET_KEY --- Session 密钥（生产环境应更换）
• SQLALCHEMY_DATABASE_URI --- 数据库连接字符串
• DATA_FILE --- CSV 数据文件路径

---

13. 依赖清单

requirements.txt

Flask==3.0.0
Flask-Login==0.6.3
Flask-SQLAlchemy==3.1.1
pandas==2.1.4
numpy==1.26.2
scikit-learn==1.3.2
xlrd==2.0.1
Werkzeug==3.0.1

前端 CDN 依赖（本地已包含）

库	版本	文件
jQuery	3.x	static/js/jquery.min.js
Bootstrap	4.x	static/css/bootstrap.min.css + static/js/bootstrap.min.js
ECharts	5.x	static/js/echarts.min.js
Font Awesome	4.x	static/css/font-awesome.min.css
Popper.js	1.x	static/js/popper.min.js
