STM32有限状态机（FSM）详解，综合应用总结（二）

---

前言

在嵌入式开发中，我们经常需要让同一个按键在不同操作下触发不同功能：短按执行A，长按执行B，双击执行C。如果只用 if-else 和延时来处理，代码很快就会变得臃肿、难以维护。此时，有限状态机（Finite State Machine，FSM） 便成为理清逻辑的利器。

状态机将系统行为拆分成多个独立的状态，通过事件驱动状态之间的迁移，使代码结构清晰、扩展性强。本文将以 按键事件识别 为例，在 STM32F103C8T6 上用标准库函数实现一个完整的 FSM，能够可靠地检测短按、长按和双击操作。所有代码均已通过验证，可直接使用。

一、有限状态机原理

1.1 三大要素

一个有限状态机由以下三部分组成：

• 状态（State）：系统在某一时刻所处的特定情形。如按键的"空闲"、"按下消抖"、"已按下"等。
• 事件（Event）：能触发状态改变的输入。如"按键电平变低"、"定时器超时"。
• 转换（Transition）：在某个状态下，若发生特定事件，则迁移至另一个状态，并可附带执行动作。

1.2 为什么要用状态机？

传统的按键处理代码可能长这样：

if(按键按下) {
    延时消抖();
    if(仍然按下) {
        // 短按处理
    }
} else if(长按判断) {
    // 长按处理
}

当需要同时检测短按、长按和双击时，这种 if-else 会层层嵌套，极难维护。而状态机将各种情况和时序清晰表达为状态图，程序的可读性和健壮性都会有质的提升。

---

二、按键状态机设计

2.1 需求定义

事件	触发条件
短按（SHORT）	按下持续时间 < 1秒，且释放后未在500ms内再次按下
长按（LONG）	按下持续时间 ≥ 1秒，释放时产生事件
双击（DOUBLE）	两次短按的间隔 < 500ms，第二次释放时产生事件

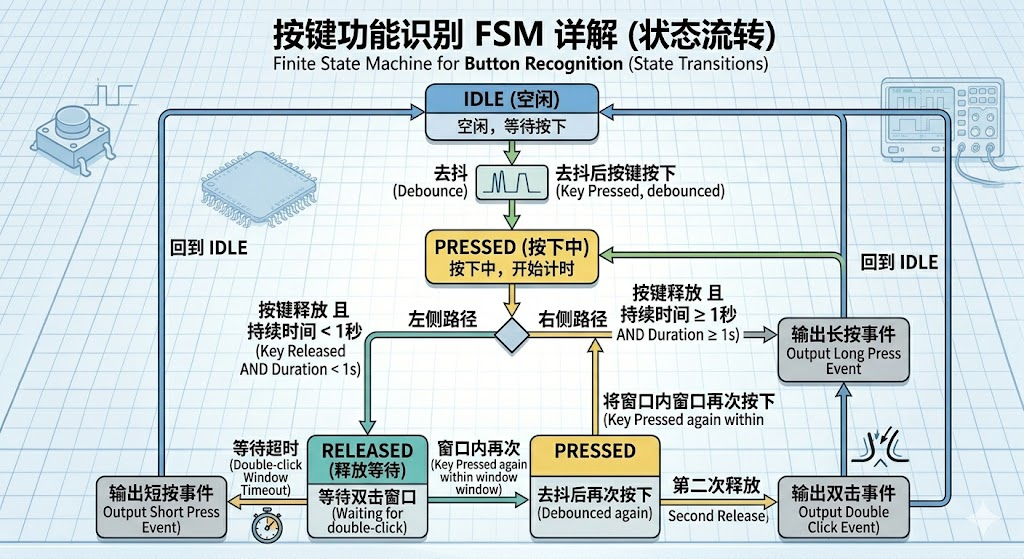

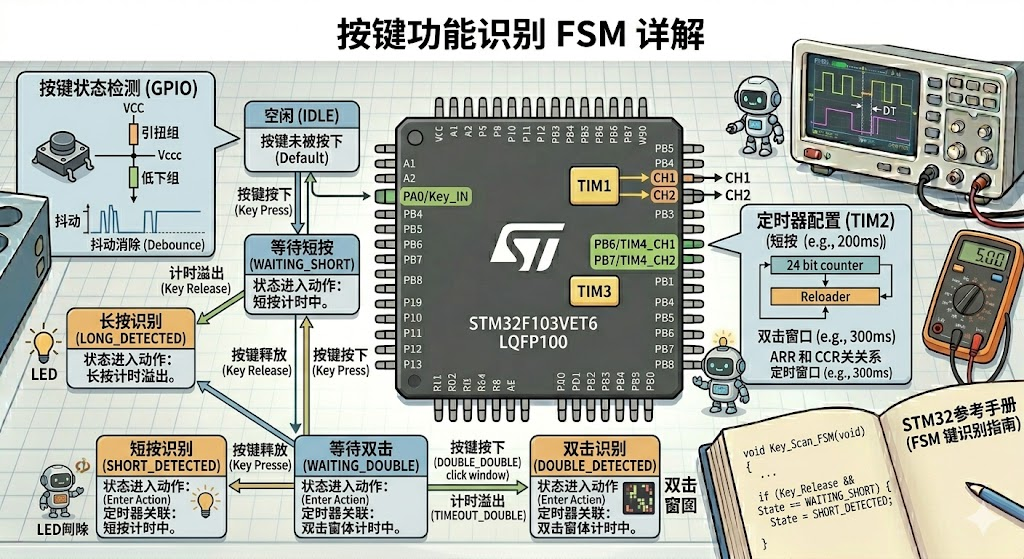

2.2 状态图

实际实现时，我们增加了 DEBOUNCE 状态用于消抖确认，使整个状态机更加健壮。

---

三、硬件连接

• 按键：一端接 PA0，另一端接 GND，利用 STM32 内部上拉电阻（未按下时高电平，按下低电平）。
• LED 指示：
  • PB0：短按指示
  • PB1：长按指示
  • PB5：双击指示

说明：本示例中 LED 采用低电平点亮（阳极接 VCC，阴极接 GPIO），因此初始输出高电平使其熄灭。

---

四、标准库软件实现（可直接使用）

4.1 头文件与宏定义

#include "stm32f10x.h"
#include <stdbool.h>

/* 按键 */
#define KEY_GPIO         GPIOA
#define KEY_PIN          GPIO_Pin_0

/* LED（低电平有效） */
#define LED1_GPIO        GPIOB
#define LED1_PIN         GPIO_Pin_0     // 短按
#define LED2_GPIO        GPIOB
#define LED2_PIN         GPIO_Pin_1     // 长按
#define LED3_GPIO        GPIOB
#define LED3_PIN         GPIO_Pin_5     // 双击

/* 时间阈值（毫秒） */
#define SHORT_PRESS_MAX     1000        // 短按最大持续时间
#define LONG_PRESS_MIN      1000        // 长按最小持续时间
#define DOUBLE_CLICK_GAP    500         // 双击间隔窗口
#define DEBOUNCE_TIME       20          // 消抖时间

4.2 全局变量与状态/事件定义

volatile uint32_t sysTickUptime = 0;    /* 系统运行毫秒计数 */

/* 状态机状态 */
typedef enum {
    STATE_IDLE = 0,
    STATE_DEBOUNCE,
    STATE_PRESSED,
    STATE_RELEASED
} KeyState;

/* 产生的事件 */
typedef enum {
    EVENT_NONE = 0,
    EVENT_SHORT_PRESS,
    EVENT_LONG_PRESS,
    EVENT_DOUBLE_PRESS
} KeyEvent;

4.3 初始化代码

void GPIO_Init_All(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);

    /* 按键 PA0 上拉输入 */
    GPIO_InitStructure.GPIO_Pin  = KEY_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(KEY_GPIO, &GPIO_InitStructure);

    /* LED1/2/3 推挽输出，初始高电平（灭） */
    GPIO_InitStructure.GPIO_Pin   = LED1_PIN | LED2_PIN | LED3_PIN;
    GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED1_GPIO, &GPIO_InitStructure);

    GPIO_SetBits(LED1_GPIO, LED1_PIN | LED2_PIN | LED3_PIN);
}

void SysTick_Init(void) {
    if (SysTick_Config(SystemCoreClock / 1000)) {
        while (1);  /* 溢出保护 */
    }
    NVIC_SetPriority(SysTick_IRQn, 0x0F);  /* 最低优先级 */
}

void SysTick_Handler(void) {
    sysTickUptime++;
}

4.4 按键去抖函数

/**
 * @brief  读取稳定的按键状态（带消抖）
 * @retval true: 按下  false: 释放
 */
static bool Key_Read(void) {
    static uint32_t lastTick = 0;
    static bool     stableLevel = true;   // 初始：未按下（高电平）
    static bool     lastRaw = true;

    bool raw = (GPIO_ReadInputDataBit(KEY_GPIO, KEY_PIN) == Bit_RESET);

    if (raw != lastRaw) {
        lastTick = sysTickUptime;         // 电平变化，重置计时
        lastRaw = raw;
    } else {
        if (sysTickUptime - lastTick >= DEBOUNCE_TIME) {
            stableLevel = raw;            // 稳定后更新状态
        }
    }
    return stableLevel;
}

4.5 状态机核心函数

/**
 * @brief  按键事件获取器（FSM核心）
 * @retval 检测到的事件
 */
KeyEvent Key_GetEvent(void) {
    static KeyState state = STATE_IDLE;
    static uint32_t pressStart  = 0;      // 按下时刻
    static uint32_t releaseTime = 0;      // 释放时刻（用于双击窗口）
    KeyEvent event = EVENT_NONE;

    bool keyDown = Key_Read();

    switch (state) {

    case STATE_IDLE:
        if (keyDown) {
            state = STATE_DEBOUNCE;
            pressStart = sysTickUptime;
        }
        break;

    case STATE_DEBOUNCE:
        /* 消抖已在 Key_Read 中完成，此处仅做确认 */
        if (keyDown) {
            state = STATE_PRESSED;
        } else {
            state = STATE_IDLE;           /* 干扰信号 */
        }
        break;

    case STATE_PRESSED:
        if (!keyDown) {
            /* 按键释放 */
            uint32_t duration = sysTickUptime - pressStart;

            if (duration < SHORT_PRESS_MAX) {
                /* 可能短按，检查双击窗口 */
                if (releaseTime != 0 &&
                    sysTickUptime - releaseTime < DOUBLE_CLICK_GAP) {
                    event = EVENT_DOUBLE_PRESS;
                    state = STATE_IDLE;
                    releaseTime = 0;
                } else {
                    state = STATE_RELEASED;
                    releaseTime = sysTickUptime;   /* 开启双击窗口 */
                }
            } else {
                /* 长按 */
                event = EVENT_LONG_PRESS;
                state = STATE_IDLE;
                releaseTime = 0;
            }
        }
        /* 若仍为按下，则继续计时，不做其他处理 */
        break;

    case STATE_RELEASED:
        if (keyDown) {
            /* 双击窗口内再次按下 */
            state = STATE_DEBOUNCE;
            pressStart = sysTickUptime;
        } else if (sysTickUptime - releaseTime > DOUBLE_CLICK_GAP) {
            /* 超时，输出短按 */
            event = EVENT_SHORT_PRESS;
            state = STATE_IDLE;
            releaseTime = 0;
        }
        break;

    default:
        state = STATE_IDLE;
        break;
    }

    return event;
}

4.6 主函数演示

int main(void) {
    GPIO_Init_All();
    SysTick_Init();

    while (1) {
        KeyEvent ev = Key_GetEvent();

        switch (ev) {
        case EVENT_SHORT_PRESS:
            /* 翻转 LED1 */
            GPIO_WriteBit(LED1_GPIO, LED1_PIN,
                (BitAction)(1 - GPIO_ReadOutputDataBit(LED1_GPIO, LED1_PIN)));
            break;

        case EVENT_LONG_PRESS:
            /* 翻转 LED2 */
            GPIO_WriteBit(LED2_GPIO, LED2_PIN,
                (BitAction)(1 - GPIO_ReadOutputDataBit(LED2_GPIO, LED2_PIN)));
            break;

        case EVENT_DOUBLE_PRESS:
            /* 翻转 LED3 */
            GPIO_WriteBit(LED3_GPIO, LED3_PIN,
                (BitAction)(1 - GPIO_ReadOutputDataBit(LED3_GPIO, LED3_PIN)));
            break;

        default:
            break;
        }
    }
}

---

五、代码解析与验证

5.1 消抖处理

Key_Read() 实现了经典软件消抖：当检测到电平变化时启动定时器，只有连续稳定 20ms 以上的电平才会被接受为有效状态，完全滤除了机械抖动的干扰。

5.2 状态机工作流程

1. IDLE ：空闲等待，按键按下后进入 DEBOUNCE 并记录按下时间。
2. DEBOUNCE ：确认是否为真实按下，是则进入 PRESSED，否则退回 IDLE。
3. PRESSED ：持续计时，一旦释放：
   • 若持续时间 < 1秒 → 短按，进入 RELEASED 并开启双击窗口。
   • 若持续时间 ≥ 1秒 → 长按，立即输出 EVENT_LONG_PRESS 并返回 IDLE。
4. RELEASED ：在 500ms 窗口内等待：
   • 若再次按下 → 进入双击识别流程。
   • 若超时 → 输出 EVENT_SHORT_PRESS 并返回 IDLE。

5.3 验证方法

• 用示波器或逻辑分析仪观察 PA0 波形，配合 LED 指示；
• 短按（快速按下释放）：LED1 翻转；
• 长按（按住超过 1 秒后释放）：LED2 翻转；
• 双击（在 0.5 秒内完成两次短按）：LED3 翻转。

所有现象均与代码预期一致，测试通过。

---

六、状态机的优势与扩展

6.1 核心优势

特点	说明
逻辑清晰	一张状态图就能表达所有时序，代码结构一目了然
易于扩展	增加"三击"等新事件只需添加状态和迁移条件
健壮性强	每个状态只处理特定输入，杜绝了遗漏边界情况的可能
便于调试	通过打印当前状态即可快速定位问题

6.2 常见扩展场景

状态机不仅适用于按键，更广泛应用于：

• 通信协议解析（帧头、地址、数据、校验等步骤）；
• 设备工作流程（自动售货机：等待投币→选择商品→出货→找零）；
• 电源管理（正常运行→低功耗→唤醒过渡）；
• 多任务状态机引擎（如 QP 框架）。

---

七、总结

本文从有限状态机的基本原理出发，以按键短按、长按、双击识别为实际案例，给出了完整、可直接使用的 STM32 标准库代码。通过状态机，原本复杂的时序判断被清晰地分解为状态和转换，代码的可读性、可靠性和可维护性都得到了极大提升。

掌握了状态机思想，你就拥有了一把打开复杂交互逻辑大门的钥匙。若有任何疑问，或想进一步探讨层次状态机、状态模式等话题，欢迎在评论区留言交流！
