场景三：交换式以太网
共享式的痛点：冲突严重，效率低
在展开新场景之前，我们先回顾一下共享式以太网的问题。
冲突域是共享式以太网最大的噩梦。所有设备连在同一个冲突域里，任何两台设备同时发送，信号就会碰撞。设备越多，冲突越频繁。CSMA/CD的退避算法能缓解冲突，但退避本身就是时间浪费------设备越多，浪费越严重。
集线器加剧了问题。集线器只是把信号复制到所有端口，所有端口上的设备仍然在同一个冲突域中。即使办公室里有50台电脑，它们全部共享同一根逻辑总线的带宽。
比喻：共享式以太网就像一个没有任何隔断的大办公室，所有人共用同一个对讲机频道。只有一个人能说话，其他人必须听着。人一多，抢话的冲突就越来越频繁，整天都在"你先说、你先说"的谦让中浪费了时间。
1.场景：交换式以太网的诞生
工程师们想：既然冲突是因为共享同一根线导致的，那能不能不让设备共享一根线，而是给每一台设备独立的一条线？
这就是交换机的核心设计思想。
交换机（Switch）取代了集线器，成为以太网的中心节点 。它工作在数据链路层，和集线器有本质区别：
| 对比 | 集线器 | 交换机 |
|---|---|---|
| 工作层次 | 物理层 | 数据链路层 |
| 转发方式 | 收到信号，复制到所有端口 | 收到帧，只转发到目标端口 |
| 冲突域 | 所有端口在同一个冲突域 | 每个端口是独立的冲突域 |
| 通信方式 | 半双工 | 全双工（不需要CSMA/CD） |

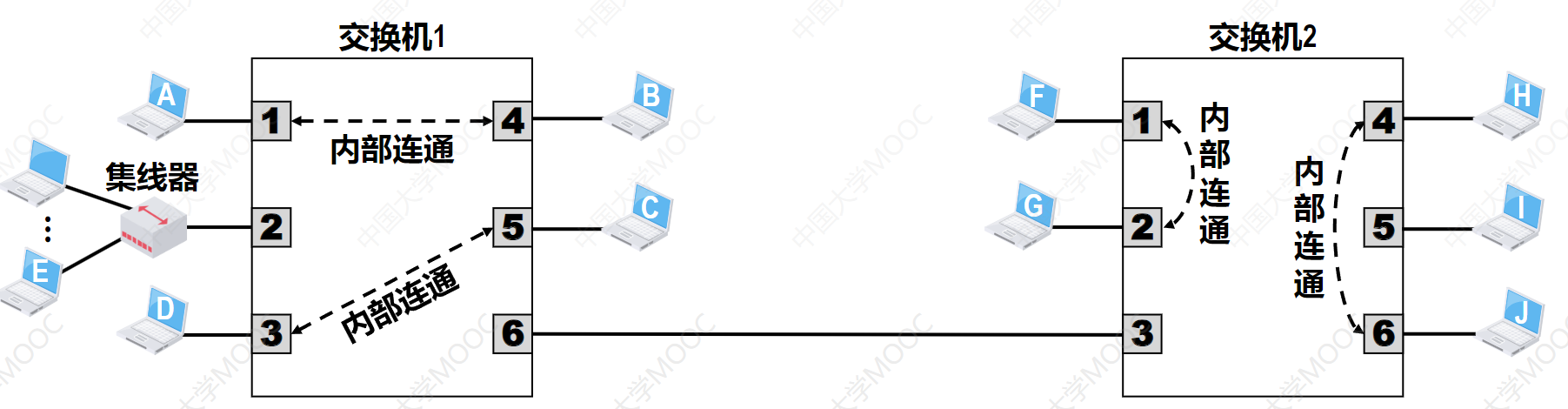

交换机的优势：交换机上的每个端口都是一个独立的冲突域。一台设备发送数据时，只影响它自己连接的端口。其他端口上的设备完全不受干扰，可以同时发送数据。
比喻：交换机就像一个电话总机。A想和B通话，总机把A和B的线路接通，他们俩就能单独通话。与此同时，C和D也可以通过总机单独通话，互不干扰。这就是交换式以太网------从"所有人对讲机"进化成了"总机转接电话"。
2.矛盾：如何精准转发帧？
交换机解决了冲突问题，但带来了一个新矛盾：
"每台设备独享端口，冲突消失了" vs "交换机怎么知道该把帧转发给哪个端口？"
在共享式以太网中，所有设备都能收到所有帧，各设备自己判断目的MAC地址是否匹配。但在交换式以太网中，交换机必须代替所有设备做出转发决策------它必须知道每个MAC地址在哪个端口上。
如果交换机不知道目的MAC地址在哪个端口，它就只能像集线器一样广播到所有端口------那就退化成共享式了，失去了交换的意义。
因此，交换机需要一个自动学习机制。这个机制就是自学习算法。
3.解决方案：交换机的三大核心机制
交换机的成功依赖于三个核心机制：全双工通信 、自学习算法 和缓存转发。
机制一：全双工通信 ------ 告别CSMA/CD
在共享式以太网中，设备必须在半双工模式下工作------同一时间只能发或收，不能同时进行。而且必须运行CSMA/CD协议来避免冲突。
交换式以太网的每个端口是独立的冲突域，端口上只有一台设备，不会发生冲突。因此，交换机和设备之间可以采用全双工通信------发送和接收可以同时进行，互不干扰。
全双工意味着CSMA/CD彻底失效。 在全双工模式下，载波监听和碰撞检测都变得毫无意义------因为根本没有碰撞的可能。设备可以随时发送数据，不需要先听信道是否空闲。
比喻 ：
半双工是对讲机------一个人说完了，另一个人才能说。
全双工是打电话------双方可以同时说、同时听，互不干扰。
机制二：自学习算法 ------ 交换机怎么学会转发？
交换机的核心任务是把帧精准地转发到目的设备所在的端口 。要做到这一点，交换机必须建立一张 MAC地址表（也叫转发表），记录每个MAC地址对应哪个端口。
自学习算法的核心 ：交换机通过观察收到的帧的源MAC地址来学习，而不是被动配置。
学习过程：
- 当交换机从某个端口收到一帧时，它读取帧的源MAC地址
- 它将这个MAC地址和端口的对应关系写入MAC地址表
- 以后如果有帧的目的MAC地址匹配这个条目，交换机就知道该从哪个端口转发
转发过程：
- 收到一帧，读取目的MAC地址
- 查找MAC地址表
- 找到匹配：只从对应端口转发（精准转发）
- 没找到：广播到所有端口（泛洪），等待回复学习

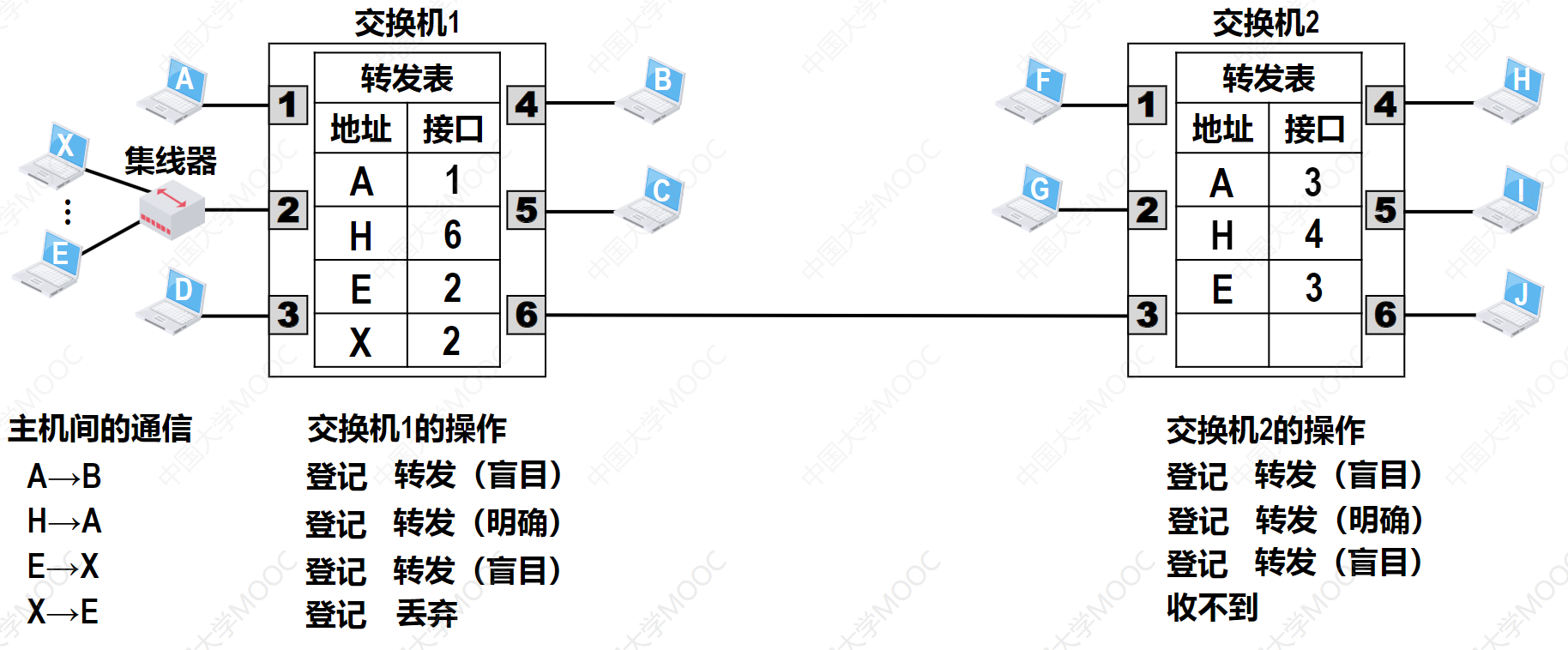

举个栗子：
假设交换机刚开机，MAC地址表为空。
场景：A（端口1）第一次给B（端口3）发送数据
- A发送帧：源MAC=A，目的MAC=B
- 交换机从端口1收到帧
- 交换机学习：MAC=A 在端口1上，写入MAC地址表
- 交换机查找目的MAC=B：表中没有
- 交换机泛洪：把帧复制到所有端口（除端口1）
- 只有B会收下这个帧（因为目的MAC是B）
- B可能回复A：源MAC=B，目的MAC=A
- 交换机从端口3收到B的回复
- 交换机学习：MAC=B 在端口3上，写入MAC地址表
- 交换机查找目的MAC=A：找到了，在端口1
- 交换机精准转发：只从端口1发出去
此后，A和B之间的通信都是精准转发，不再打扰其他端口上的设备。
自学习算法的优势：
- 零配置：不需要人工配置，自动学习
- 动态适应：设备换端口后，交换机会重新学习
- 时效性：MAC地址表条目有老化时间，超时未刷新的条目会被删除
机制三：缓存转发 ------ 存储转发与直通转发
交换机收到一帧后，如何处理再转发？有两种主流方式：
| 转发方式 | 做法 | 优点 | 缺点 |
|---|---|---|---|
| 存储转发 | 先收下完整一帧，校验正确后再转发 | 能过滤错误帧 | 引入等待延迟 |
| 直通转发 | 一读到目的MAC地址（前6字节）就立刻转发 | 延迟极低 | 可能转发错误帧 |
现代交换机普遍采用存储转发，因为网络带宽提升后，校验带来的延迟可以接受，而过早转发错误帧会浪费下游带宽。

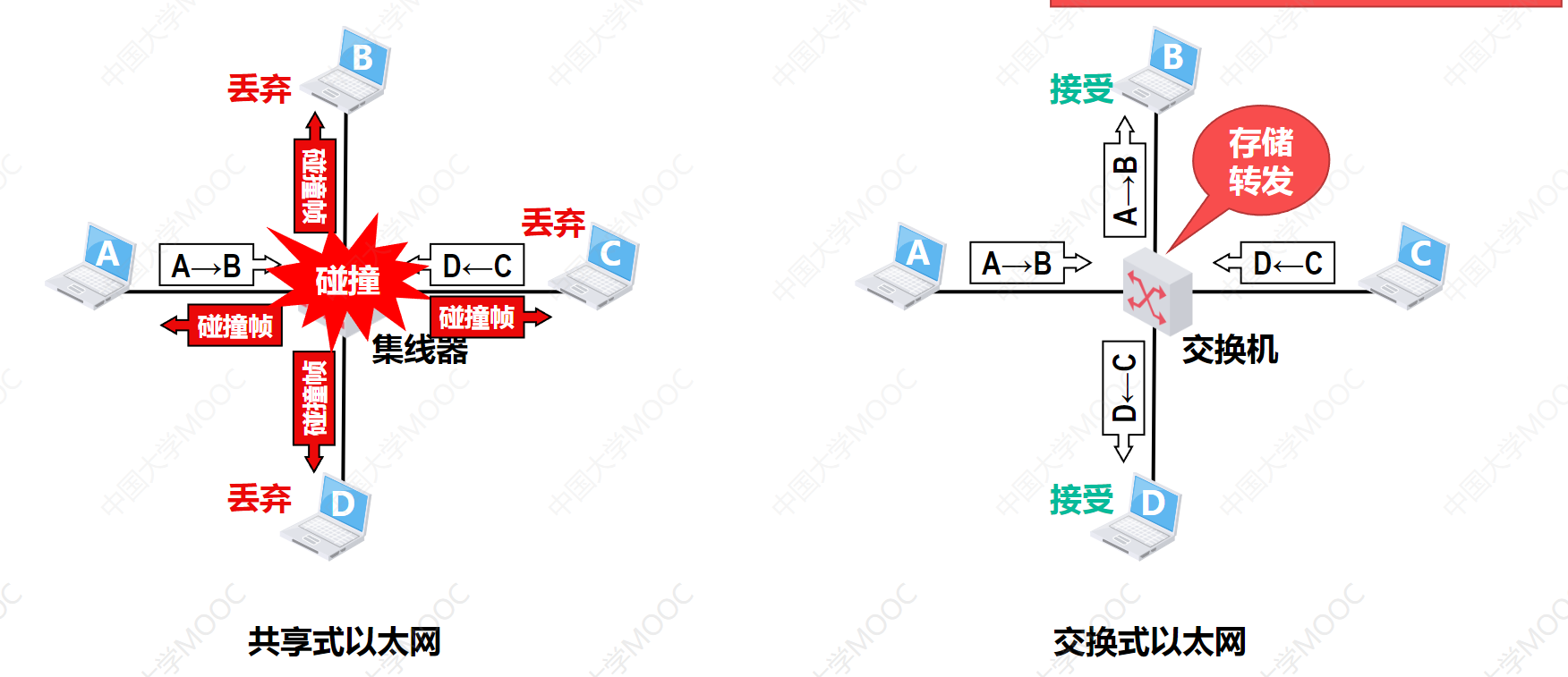

4.共享式以太网 vs 交换式以太网
| 对比维度 | 共享式以太网 | 交换式以太网 |
|---|---|---|
| 核心设备 | 集线器 | 交换机 |
| 设备工作层次 | 物理层 | 数据链路层 |
| 冲突域 | 所有端口共用一个 | 每个端口独立 |
| 通信模式 | 半双工 | 全双工 |
| 介质访问控制 | 需要CSMA/CD | 不需要 |
| 冲突 | 存在 | 不存在 |
| 带宽利用 | 所有设备共享 | 每个端口独享 |
| 安全性 | 所有设备都能收到所有帧 | 精准转发，别人收不到 |
简而言之：共享式以太网解决"能不能通信"，交换式以太网解决"能不能高效通信"。
5.以太网的MAC帧格式
交换机处理的是帧。那么以太网帧到底长什么样？这就是以太网的MAC帧格式。

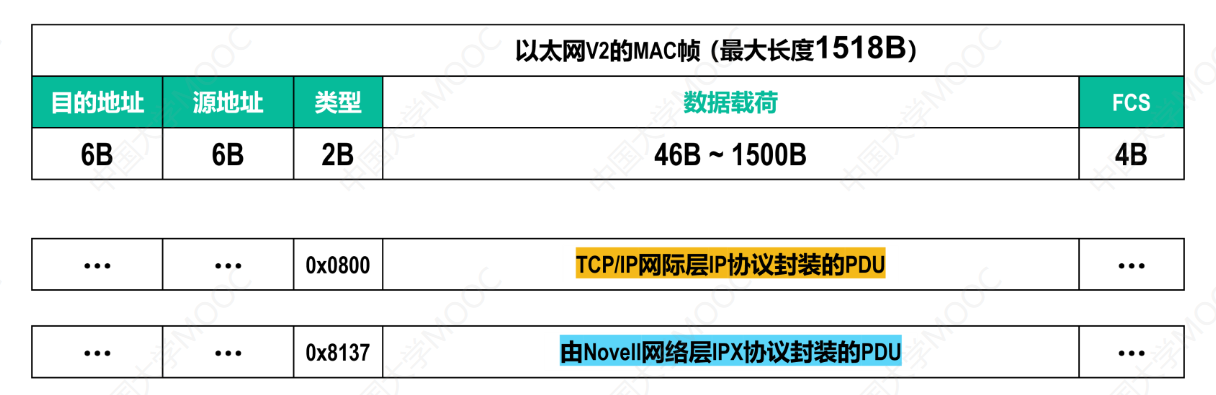

1.以太网V2的MAC帧格式
目前最广泛使用的以太网帧格式是以太网V2 。一帧由五个字段组成：
| 字段 | 长度 | 含义 |
|---|---|---|
| 目的MAC地址 | 6字节 | 帧发给谁 |
| 源MAC地址 | 6字节 | 帧是谁发的 |
| 类型 | 2字节 | 上层协议类型（IPv4=0x0800，ARP=0x0806等） |
| 数据 | 46~1500字节 | 网络层传来的数据报 |
| FCS（帧检验序列） | 4字节 | CRC校验码，检查帧是否出错 |

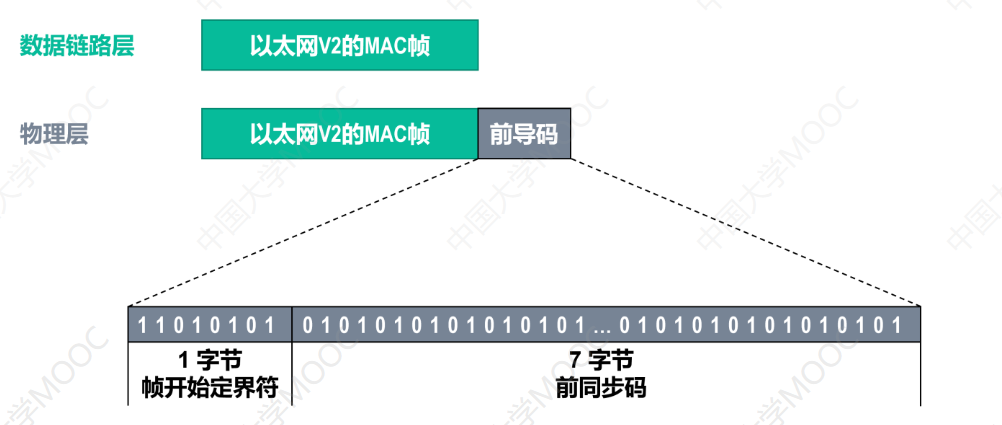

2.前导码的作用
在MAC帧前面，还有8字节的前导码 ，它不是帧的一部分，而是物理层为接收方提供的"时钟同步信号"。
前导码的组成：
| 部分 | 长度 | 内容 | 作用 |
|---|---|---|---|
| 同步码 | 7字节 | 10101010...（交替的1和0） | 让接收方的时钟和发送方同步 |
| 帧起始定界符 | 1字节 | 10101011（最后两位是11） | 告诉接收方"帧从这里开始" |
为什么需要前导码？
因为发送方和接收方的时钟可能略有偏差。前导码用一组规律跳变的比特（10交替），让接收方用这些跳变来校准自己的时钟。最后一个字节用连续两个1作为"帧开始"的标志。
比喻：两个人打电话，正式说话之前先说一句"喂喂喂，听得到吗？"前导码就是这句"喂喂喂"，让接收方确认信号正常、时钟同步，然后开始正式通信。
3.无效的MAC帧
接收方收到一帧后，需要判断帧是否有效。以下情况会被视为无效MAC帧，直接丢弃：
| 无效类型 | 判断标准 | 原因 |
|---|---|---|
| 帧太短 | 长度 < 64字节 | 冲突碎片或传输错误 |
| 帧太长 | 长度 > 1518字节 | 超长帧，不合规 |
| CRC校验失败 | FCS不匹配 | 数据在传输中出错 |
| 字节不对齐 | 帧长度不是整数字节 | 传输被中断 |
注意 ：交换机在存储转发模式下，会自动过滤无效帧------它先完整接收一帧，验证CRC无误后才转发。这也是为什么存储转发比直通转发更可靠。
📌 小结：交换式以太网用交换机替换集线器，每个端口成为一个独立的冲突域，冲突彻底消失。交换机的核心机制------全双工通信、自学习算法和存储转发------让以太网从"所有人共用一根线"进化为"每台设备独享一条路"。而V2帧格式定义了以太网帧的统一标准，前导码负责时钟同步，无效帧被直接丢弃，确保网络层收到的数据是完整可靠的。
📌 下一篇预告：交换机解决了冲突，但广播帧仍然会发给所有端口。当网络规模扩大，广播风暴成为新问题。如何隔离广播域？这就是VLAN（虚拟局域网）的登场。
