ROS2 --- RMW（ROS Middleware Interface）

一、RMW基础概念

1.1 RMW定义

RMW（ROS Middleware Interface）ROS中间件接口 。它是ROS2定义的一套纯C语言标准化接口，用于抽象底层通信中间件的所有细节，为上层ROS2应用提供统一的通信原语。

用最通俗的话来说：RMW是ROS2与底层通信技术之间的"翻译官"。它让ROS2能够"说"任何通信协议的语言，而无需改变自己的"口音"。

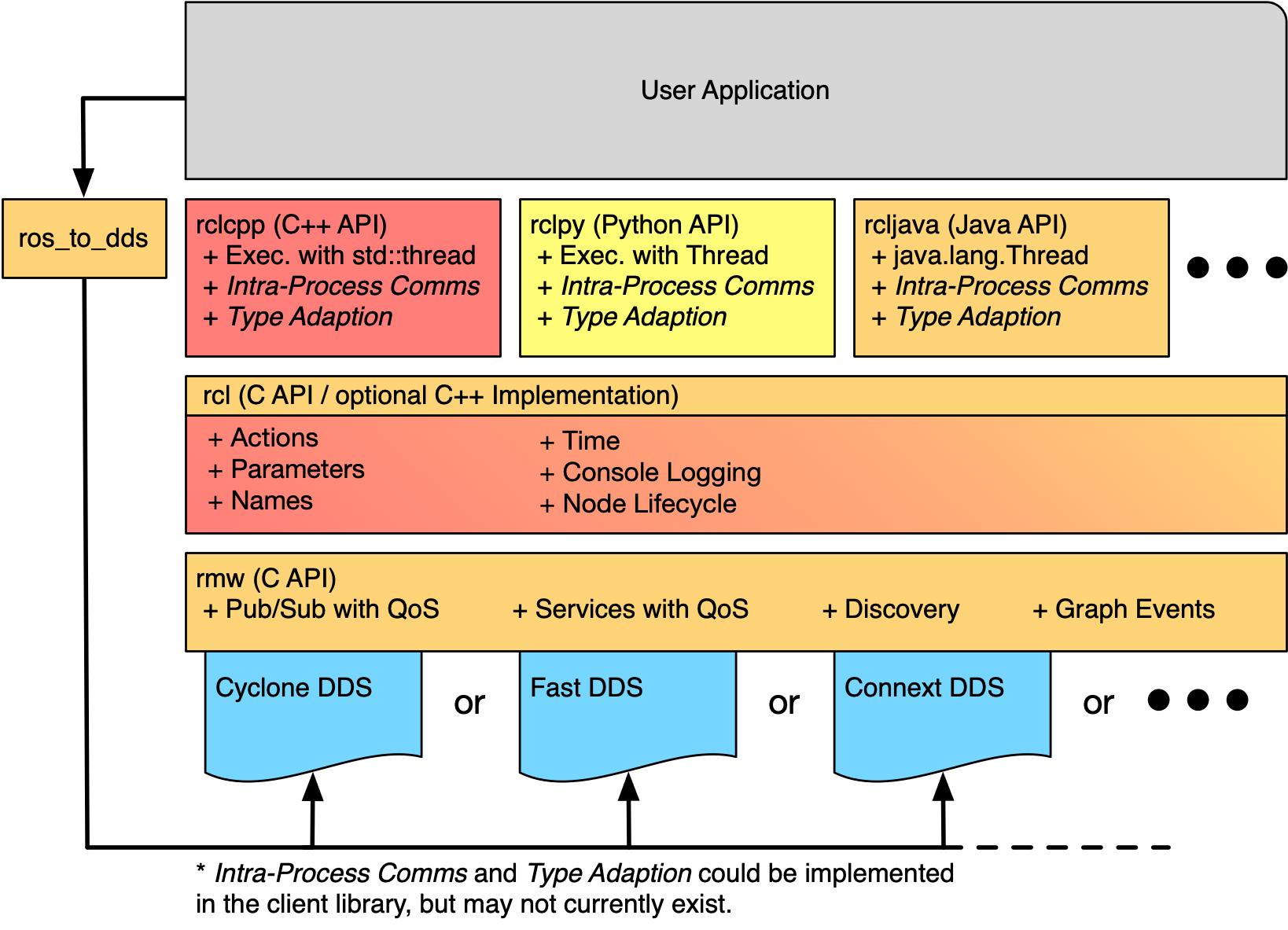

1.2 RMW在ROS2架构中的精确位置

ROS2采用了严格的分层架构 ，每一层都有明确的职责边界，且只能调用下一层的API。RMW位于整个通信栈的核心枢纽位置 ，是连接上层ROS应用与底层通信基础设施的唯一桥梁。

复制代码

┌─────────────────────────────────────────────────┐
│                  应用层                         │
│  用户节点、rclcpp/rclpy应用、业务逻辑实现        │
├─────────────────────────────────────────────────┤
│                  语言绑定层                     │
│        rclcpp、rclpy、rcljava等                │
├─────────────────────────────────────────────────┤
│                  RCL层                          │
│  与语言无关的通用ROS功能（节点、话题、服务等）   │
├─────────────────────────────────────────────────┤
│                  RMW抽象层                      │
│  统一通信接口，屏蔽不同中间件的差异              │
├─────────────────────────────────────────────────┤
│                  通信基础设施层                 │
│  Fast DDS、Cyclone DDS、Zenoh、Connext DDS等    │
└─────────────────────────────────────────────────┘

关键设计要点：

单向依赖：上层只能调用下层，下层绝对不能依赖上层
最小化接口：每一层只暴露必要的API给上一层
类型安全：从rosidl到RMW再到RCL，全程保证类型安全
可替换性：任何一层都可以被符合接口规范的其他实现替换

1.3 RMW的核心价值

RMW为ROS2带来了三个革命性的变化：

中间件无关性：同一套ROS2代码可以在不同的通信中间件上运行，用户可以根据项目需求选择最适合的中间件。
工业级通信能力：通过集成DDS等工业级中间件，ROS2获得了QoS、实时性、安全性等关键特性。
可扩展性：未来可以轻松支持新的通信技术（如Zenoh），而无需重构整个ROS2架构。

二、RMW的设计原则

2.1 最小公共特性原则（Least Common Denominator）

RMW接口只定义所有中间件实现都能支持的功能集合。这是RMW最重要的设计原则，它确保了：

任何符合RMW接口的中间件都能完整支持ROS2的所有功能
上层应用代码在不同中间件之间具有100%的可移植性
RMW接口保持稳定，不会因为某个中间件的特殊功能而频繁变更

代价：某些中间件的高级特性无法通过标准RMW接口访问。但ROS2允许开发者通过厂商特定的API直接调用这些特性，只是这样会牺牲可移植性。

2.2 纯C语言接口设计

RMW采用纯C语言编写接口，主要原因有：

最佳跨平台兼容性：C语言是唯一被所有操作系统和硬件平台支持的语言
最小性能开销：C语言没有运行时开销，函数调用直接映射到机器指令
最佳语言绑定能力：几乎所有编程语言都能调用C语言函数
与中间件API匹配：大多数通信中间件都提供C语言API

2.3 插件式动态加载架构

每个RMW实现都是一个独立的动态链接库 （.so/.dll/.dylib）。ROS2在运行时根据环境变量RMW_IMPLEMENTATION动态加载对应的实现库。

动态加载机制的工作原理：

rmw_implementation包作为代理，负责查找和加载实际的RMW实现
使用操作系统的动态链接器功能（Linux下的dlopen()和dlsym()）
将RMW接口函数映射到实际实现库中的对应函数
如果某个函数在实现库中不存在，会在运行时抛出错误

优势：

多个RMW实现可以同时安装在同一系统中
无需重新编译代码即可切换中间件
第三方可以轻松开发和分发新的RMW实现
可以在运行时根据环境自动选择最佳的中间件

2.4 类型擦除与不透明指针

RMW广泛使用类型擦除 和不透明指针技术来隐藏实现细节：

所有RMW对象（节点、发布者、订阅者等）都以不透明指针的形式返回
上层代码只能通过RMW提供的函数来操作这些对象
实现细节完全隐藏在RMW实现库内部
不同RMW实现可以有完全不同的内部数据结构

c 复制代码

// RMW不透明指针类型定义示例
typedef struct rmw_node_t rmw_node_t;
typedef struct rmw_publisher_t rmw_publisher_t;

// 每个不透明结构都包含一个实现特定的数据指针
struct rmw_publisher_t {
  const char * implementation_identifier;
  void * data;  // 指向实现特定的数据结构
  const rmw_node_t * node;
  const char * topic_name;
  // ... 其他公共字段
};

三、RMW接口规范

RMW接口由一系列C头文件定义，位于ros2/rmw仓库中。截至ROS2 Jazzy版本，RMW接口包含约150个函数 和50个数据结构，覆盖了ROS2所有核心通信功能。

3.1 核心API分类

功能类别	主要头文件	核心函数
初始化与关闭	`rmw/init.h`	`rmw_init()`、`rmw_shutdown()`、`rmw_create_context()`
节点管理	`rmw/rmw.h`	`rmw_create_node()`、`rmw_destroy_node()`
发布者管理	`rmw/rmw.h`	`rmw_create_publisher()`、`rmw_destroy_publisher()`、`rmw_publish()`
订阅者管理	`rmw/rmw.h`	`rmw_create_subscription()`、`rmw_destroy_subscription()`、`rmw_take()`
服务管理	`rmw/rmw.h`	`rmw_create_service()`、`rmw_destroy_service()`、`rmw_send_response()`
客户端管理	`rmw/rmw.h`	`rmw_create_client()`、`rmw_destroy_client()`、`rmw_send_request()`
动作管理	`rmw/actions.h`	`rmw_action_create_server()`、`rmw_action_create_client()`
等待集机制	`rmw/wait.h`	`rmw_create_wait_set()`、`rmw_wait()`
守护条件	`rmw/guard_condition.h`	`rmw_create_guard_condition()`、`rmw_trigger_guard_condition()`
QoS策略	`rmw/qos_profiles.h`	`rmw_qos_profile_check_compatible()`
图内省	`rmw/graph.h`	`rmw_get_topic_names_and_types()`、`rmw_get_node_names()`
安全选项	`rmw/security_options.h`	`rmw_get_default_node_security_options()`

3.2 错误处理机制

RMW采用统一的错误码返回机制：

所有RMW函数都返回rmw_ret_t类型的错误码
成功时返回RMW_RET_OK
失败时返回对应的错误码（如RMW_RET_ERROR、RMW_RET_INVALID_ARGUMENT等）
可以通过rmw_get_error_string()获取详细的错误信息

c 复制代码

rmw_ret_t ret = rmw_create_node(&node, context, "my_node", "/", 0, &security_options);
if (ret != RMW_RET_OK) {
  fprintf(stderr, "Failed to create node: %s\n", rmw_get_error_string().str);
  return ret;
}

3.3 RMW与rosidl的关系

RMW与rosidl（ROS Interface Definition Language）紧密配合，共同构成了ROS2的类型系统。

rosidl的作用：

定义ROS消息、服务和动作的语法
根据接口定义文件生成类型支持代码
提供序列化和反序列化的基础功能

RMW与rosidl的交互：

rosidl编译器根据.msg/.srv/.action文件生成类型支持代码
类型支持代码包含消息的内存布局、序列化/反序列化函数等信息
RMW实现通过类型支持代码了解如何处理特定的ROS消息类型
在创建发布者和订阅者时，必须传入对应的类型支持对象

两种类型支持模式：

静态类型支持：在编译时生成序列化/反序列化代码，性能更高
动态类型支持：在运行时通过内省机制生成序列化/反序列化代码，灵活性更高

Fast DDS提供了两种RMW实现：rmw_fastrtps_cpp（静态类型支持）和rmw_fastrtps_dynamic_cpp（动态类型支持）。

四、RMW的工作原理

4.1 动态加载与初始化流程

当启动一个ROS2节点时，RMW的初始化流程如下：

环境变量检查 ：ROS2首先检查RMW_IMPLEMENTATION环境变量，确定要使用的RMW实现
库加载 ：rmw_implementation包调用dlopen()加载对应的动态链接库（如librmw_fastrtps_cpp.so）
符号解析 ：使用dlsym()查找并解析RMW接口函数在实现库中的地址
上下文创建 ：调用rmw_init()创建RMW上下文，初始化底层中间件
节点创建 ：调用rmw_create_node()创建ROS2节点，对应到底层中间件的DomainParticipant
端点创建：创建发布者、订阅者等端点，对应到底层中间件的DataWriter和DataReader

4.2 节点发现机制（DDS-based RMW）

ROS2的去中心化节点发现完全由底层DDS通过RMW层实现，基于DDS标准的SPDP（Simple Participant Discovery Protocol）和SEDP（Simple Endpoint Discovery Protocol）。

参与者发现（SPDP）

每个ROS2节点启动时，会创建一个DDS DomainParticipant
DomainParticipant通过UDP多播向指定Domain ID的网络发送参与者宣告消息
宣告消息包含：节点GUID、Domain ID、IP地址、端口号等信息
其他节点收到宣告消息后，将该节点加入本地的参与者列表
节点定期发送心跳消息，告知其他节点自己仍然在线

端点发现（SEDP）

当节点创建发布者或订阅者时，会创建对应的DDS DataWriter或DataReader
通过DDS内置主题DCPSPublication和DCPSSubscription向网络宣告这些端点
端点宣告消息包含：话题名称、数据类型、QoS策略、所属参与者GUID等
其他节点收到端点宣告消息后，检查是否有匹配的端点
只有当话题名称、数据类型和QoS策略完全兼容时，发布者和订阅者才会建立通信连接

关键注意事项：

Domain ID：ROS2默认使用Domain ID 0。不同Domain ID的节点无法相互发现
多播：节点发现依赖UDP多播。如果网络不支持多播，需要配置单播发现
防火墙：防火墙可能会阻止多播流量，导致节点无法发现
发现延迟：节点发现通常需要几百毫秒到几秒的时间，取决于网络规模

4.3 发布订阅完整流程

在ROS2中调用publisher->publish(msg)时，消息从发送方到接收方会经过以下完整路径：

发送方流程：

rclcpp层将C++消息对象传递给RCL层
RCL层进行参数验证和错误检查
RCL层调用RMW接口函数rmw_publish()
RMW实现将ROS消息转换为中间件特定的消息格式
调用底层中间件的DataWriter::write()方法发送数据
中间件将数据序列化并通过网络发送

接收方流程：

底层中间件的DataReader收到数据
中间件将数据反序列化为中间件特定的消息格式
RMW实现将中间件消息转换回ROS消息格式
RMW实现将消息放入订阅者的接收队列
等待集（Wait Set）检测到有消息到达，唤醒等待的线程
RCL层调用rmw_take()从队列中取出消息
RCL层将消息传递给rclcpp层
rclcpp层调用用户注册的回调函数

4.4 QoS策略映射

RMW将ROS2的QoS策略精确映射到底层中间件的QoS设置。对于DDS-based RMW，映射关系如下：

ROS2 QoS策略	DDS QoS策略	说明
Reliability	RELIABILITY	BEST_EFFORT -> BEST_EFFORT RELIABLE -> RELIABLE
History	HISTORY	KEEP_LAST -> KEEP_LAST KEEP_ALL -> KEEP_ALL
Depth	HISTORY.depth	对应KEEP_LAST的深度
Durability	DURABILITY	VOLATILE -> VOLATILE TRANSIENT_LOCAL -> TRANSIENT_LOCAL TRANSIENT -> TRANSIENT PERSISTENT -> PERSISTENT
Deadline	DEADLINE	对应DDS的DEADLINE.period
Lifespan	LIFESPAN	对应DDS的LIFESPAN.duration
Liveliness	LIVELINESS	AUTOMATIC -> AUTOMATIC MANUAL_BY_TOPIC -> MANUAL_BY_TOPIC
Lease Duration	LIVELINESS.lease_duration	对应租约期限

五、主流RMW实现对比

ROS2官方支持多种RMW实现，每种都有其独特的设计理念、性能特性和适用场景。

5.1 ROS2官方支持的RMW实现总览

中间件名称	许可证	RMW实现包名	维护等级	支持的ROS2版本
eProsima Fast DDS	Apache 2.0	`rmw_fastrtps_cpp`	Tier 1	所有版本
Eclipse Cyclone DDS	EPL 2.0	`rmw_cyclonedds_cpp`	Tier 1	Galactic及以后
RTI Connext DDS	商业/研究	`rmw_connextdds`	Tier 1	所有版本
GurumNetworks GurumDDS	商业	`rmw_gurumdds_cpp`	Tier 2	Humble及以后
Eclipse Zenoh	Apache 2.0/EPL 2.0	`rmw_zenoh_cpp`	Tier 3	Iron及以后

维护等级说明：

Tier 1：官方优先支持，所有功能都经过完整测试
Tier 2：官方支持，但可能某些功能测试不完整
Tier 3：社区支持，官方不提供保证

5.2 四大主流RMW实现

eProsima Fast DDS (rmw_fastrtps_cpp)

地位：ROS2默认RMW实现（Humble及以前版本）
设计理念 ：高性能、功能全面、针对机器人应用优化
核心优势：

性能优秀，特别是在大消息和高吞吐量场景
支持完整的DDS标准和所有ROS2 QoS策略
内置共享内存传输（Data Sharing Delivery）
支持静态和动态两种类型支持模式
活跃的社区支持和快速的问题修复
劣势：
资源占用相对较高
启动时间较长
在某些嵌入式平台上可能不够轻量
适用场景：大多数通用机器人应用、工业机器人、自动驾驶

Eclipse Cyclone DDS (rmw_cyclonedds_cpp)

地位：ROS2默认RMW实现（Galactic及以后版本）
设计理念 ：轻量级、低延迟、资源高效
核心优势：

极低的延迟（局域网内可低至8微秒）
极小的内存占用（核心库<1MB）
极快的启动时间
高效的CPU使用率（单线程事件驱动架构）
对UDP多播进行了深度优化
劣势：
大消息吞吐量略低于Fast DDS
共享内存依赖外部Iceoryx库
某些高级DDS特性支持不够完善
适用场景：嵌入式系统、资源受限设备、实时性要求高的应用

RTI Connext DDS (rmw_connextdds)

地位：工业级标准DDS实现
设计理念 ：高可靠性、安全性、可扩展性
核心优势：

最完整的DDS标准实现
工业级的可靠性和稳定性
先进的安全功能（DDS Security）
优秀的实时性和确定性
专业的商业技术支持
劣势：
商业许可证昂贵（研究用途免费）
资源占用最高
学习曲线陡峭
适用场景：高可靠性要求的工业场景、航空航天、医疗设备

Eclipse Zenoh (rmw_zenoh_cpp)

地位：下一代ROS2中间件
设计理念 ：云边端一体化、低带宽、动态网络
核心优势：

极低的网络开销（比DDS小3-10倍）
优秀的广域网和无线网络性能
原生支持云边端架构
对动态拓扑网络（如多机器人系统）适应性好
支持多种传输协议（TCP、UDP、WebSocket等）
劣势：
目前还是Tier 3支持，某些ROS2功能不完善
社区相对较小
与DDS的互操作性有限
适用场景：多机器人系统、云机器人、广域网分布式系统、物联网

5.3 性能对比（基于ROS2 Jazzy版本）

以下是基于官方基准测试和学术研究的性能对比结果：

性能指标	Fast DDS	Cyclone DDS	Connext DDS	Zenoh
最小延迟（局域网）	~12μs	~8μs	~15μs	~10μs
最大吞吐量（1MB消息）	~950MB/s	~850MB/s	~900MB/s	~700MB/s
CPU使用率（1kHz 1KB消息）	~15%	~10%	~18%	~12%
内存占用（空节点）	~15MB	~5MB	~25MB	~8MB
启动时间（空节点）	~100ms	~30ms	~150ms	~40ms
广域网性能	差	一般	一般	优秀
无线网络性能	差	一般	一般	优秀
动态拓扑适应性	一般	一般	一般	优秀

六、RMW的高级特性

6.1 共享内存传输

共享内存是进程间通信（IPC）的最高效方式，可以避免数据在网络栈中的多次拷贝。所有主流RMW实现都支持共享内存传输：

Fast DDS：内置Data Sharing Delivery机制，无需额外依赖
Cyclone DDS：通过集成Iceoryx库实现共享内存
RTI Connext DDS：内置Shared Memory Transport

零拷贝技术 ：现代RMW实现都支持真正的零拷贝 共享内存传输，即数据从发布者的用户空间直接传递到订阅者的用户空间，中间没有任何内存拷贝操作。这对于大消息（如点云、图像）的传输性能提升尤为显著。

6.2 安全通信（DDS Security）

RMW支持DDS Security标准，为ROS2通信提供端到端的安全保障：

身份认证：验证节点的身份，防止未授权节点加入网络
访问控制：限制节点可以发布和订阅的话题
数据加密：对传输的数据进行加密，防止窃听
数据完整性：确保数据在传输过程中没有被篡改

ROS2安全功能通过ROS_SECURITY_ENABLE环境变量启用，需要预先配置安全证书和策略文件。

6.3 实时性支持

RMW为ROS2提供了工业级的实时性支持：

底层DDS实现都经过实时性优化
支持优先级调度和确定性传输
可以配置为避免动态内存分配
支持PREEMPT_RT实时内核

硬实时能力 ：GurumDDS和经过特殊优化的Fast DDS可以提供微秒级的确定性延迟，满足硬实时应用的要求。

6.4 跨平台兼容性

RMW实现了ROS2的跨平台承诺，支持以下操作系统和硬件架构：

操作系统：Linux、Windows、macOS、QNX、VxWorks、FreeRTOS
硬件架构：x86_64、ARM32、ARM64、PowerPC、RISC-V

七、RMW调试与故障排除

7.1 常用调试工具

ros2 doctor：检查ROS2环境和RMW配置
ros2 topic list/echo：查看话题信息和消息内容
ros2 node info：查看节点的详细信息
ros2 doctor --report：生成详细的系统报告
Wireshark：捕获和分析DDS/RTPS网络流量
Fast DDS Monitor：监控Fast DDS的运行状态
Cyclone DDS ddsperf：Cyclone DDS的性能测试工具

7.2 常见问题与解决方案

问题1：节点无法相互发现

可能原因：

防火墙阻止了多播流量
节点使用了不同的Domain ID
网络不支持多播
不同RMW实现之间的互操作性问题

解决方案：

关闭防火墙或配置防火墙规则允许多播
确保所有节点使用相同的Domain ID
配置单播发现
确保所有节点使用相同的RMW实现

问题2：消息丢失或延迟高

可能原因：

QoS策略配置不当
网络拥塞
接收方处理速度跟不上发送方
共享内存配置问题

解决方案：

调整QoS策略（如增加历史记录深度、使用RELIABLE可靠性）
优化网络带宽和拓扑
增加接收方的处理能力或使用多线程执行器
启用共享内存传输

问题3：内存泄漏

可能原因：

RMW实现本身的bug
应用程序没有正确销毁RMW对象
消息队列溢出

解决方案：

更新到最新版本的RMW实现
确保所有ROS2对象都被正确销毁
调整QoS策略防止消息队列溢出

总结

RMW是ROS2架构的基石，它通过抽象层设计实现了中间件无关性
RMW采用纯C语言接口 和插件式动态加载架构
主流RMW实现包括Fast DDS、Cyclone DDS、RTI Connext DDS和Zenoh
每种RMW实现都有其独特的优势和适用场景
理解RMW的工作原理对于调试ROS2通信问题和优化系统性能至关重要

实践建议

选择合适的RMW实现

默认选择：Cyclone DDS（ROS2 Galactic及以后版本的默认）
大消息/高吞吐量：Fast DDS
嵌入式/资源受限：Cyclone DDS
工业级/高可靠性：RTI Connext DDS
云边端/广域网：Zenoh

性能优化建议

启用共享内存传输以提升进程间通信性能
根据消息特性合理配置QoS策略
避免使用过大的历史记录深度
对于实时性要求高的应用，使用PREEMPT_RT内核
定期更新到最新版本的RMW实现以获得性能改进

开发建议

不要直接调用RMW API，使用rclcpp或rclpy提供的高层API
避免依赖特定RMW实现的专有特性，以保持代码的可移植性
正确销毁所有ROS2对象，避免内存泄漏
使用ros2 doctor工具定期检查系统状态
