[ 计算机网络 | 第三章 ] 数据链路层03 CSMA/CD

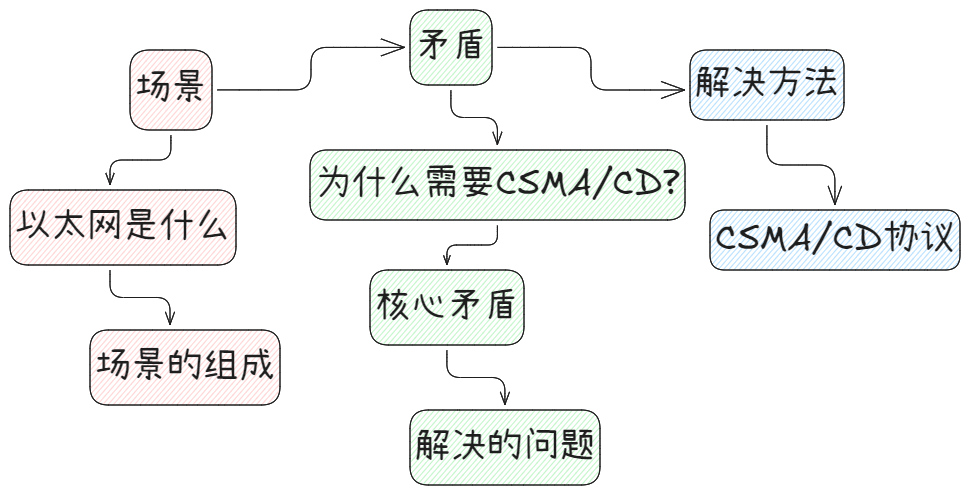

思维导图：

场景二：共享式以太网

在上文中，我们学习了PPP协议，它解决了两台设备通过点对点链路直接通信的问题。

PPP的世界很简单：一根线两端只有两个设备，不存在寻址问题，也不存在冲突问题。

但现实世界不是这样的。一个办公室里有几十台电脑，它们都需要互相通信。

难道每两台之间都拉一根专线？那将是一张密密麻麻的蜘蛛网，既不现实也不经济。

于是，工程师们想：能不能让多台设备共用同一条通信线路？

这就是以太网的诞生背景。而"共享"带来的新问题，直接催生了以太网最核心的协议：CSMA/CD。

再次强调场景的分类：

场景的分类

分类维度	具体场景	核心矛盾	对应协议
点对点链路	两根线直连两台设备	链路两端只有彼此，不需要寻址，但需要链路管理	PPP
共享广播信道	多台设备连在同一(线/无线频段)上	谁都能发，但大家一起发就会冲突	CSMA/CD（有线）CSMA/CA（无线）
交换式网络	多台设备通过交换机连接，每条链路独享	冲突问题解决了，但交换机需要知道该转发给谁	交换机自学习、VLAN

我们还是向上文一样，先介绍场景，再介绍协议

场景：以太网

🤔什么是以太网？

以太网（Ethernet）是当今局域网中最主流的技术。它的名字来源于物理学中假设的"以太"（一种充满宇宙的介质，用于传播电磁波），意为：数据可以在网络中自由传播。

以太网的核心设计思想：多台设备连接到同一条共享的通信介质上，任何一台设备发出的信号，所有其他设备都能收到。

以太网覆盖了OSI模型的物理层 和数据链路层，而我们要讲的共享式以太网，是其早期的实现形式。（我们日常中提到的以太网，大家可以简单地理解为局域网，虽然本质不是一个东西）

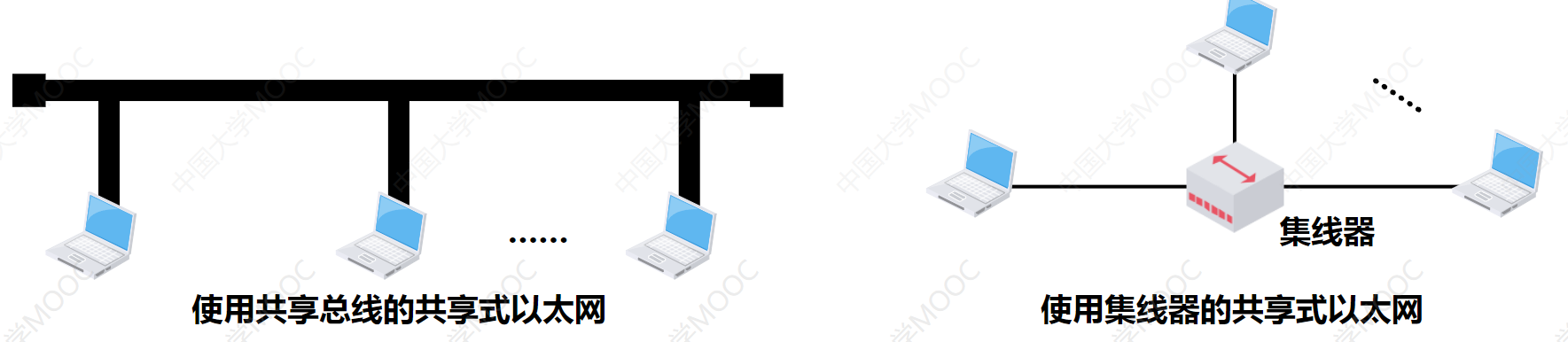

🔑共享式以太网的物理形态

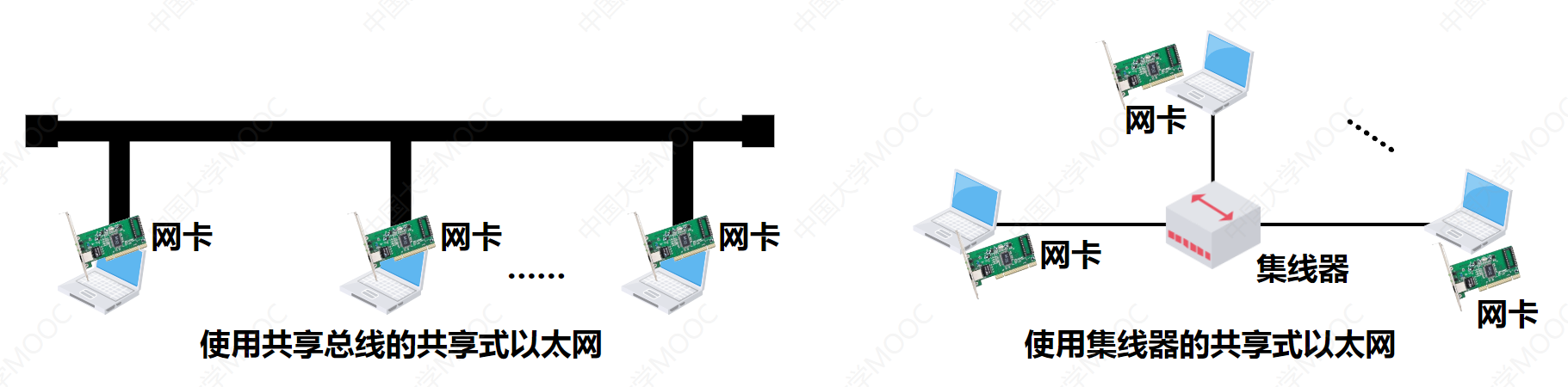

在最早的以太网中，物理上就是一根粗粗的同轴电缆 贯穿整个办公室。每台电脑通过一个T型接头"挂"在这根线上。这根同轴电缆就是所有设备共享的通信介质。

后来的以太网为了布线方便，用集线器 （Hub）取代了直连的同轴电缆。电脑通过双绞线连接到集线器，形成星型拓扑。

注意：物理上是星型，逻辑上依然是共享总线。因为集线器是一个纯物理层设备，它只是把收到的电信号复制到所有端口，并不做任何处理。所有设备仍然属于同一个"冲突域"，逻辑上相当于大家还是连在同一根线上。

🤔如何标识每一台设备？

共享介质上，任何人说话所有人都能听到。你怎么让数据知道该发给谁？这就需要在每一台设备上，都有一个全球唯一 的物理地址。而这个地址，就在网络适配器（网卡）上。

场景的构成：网络适配器与MAC地址

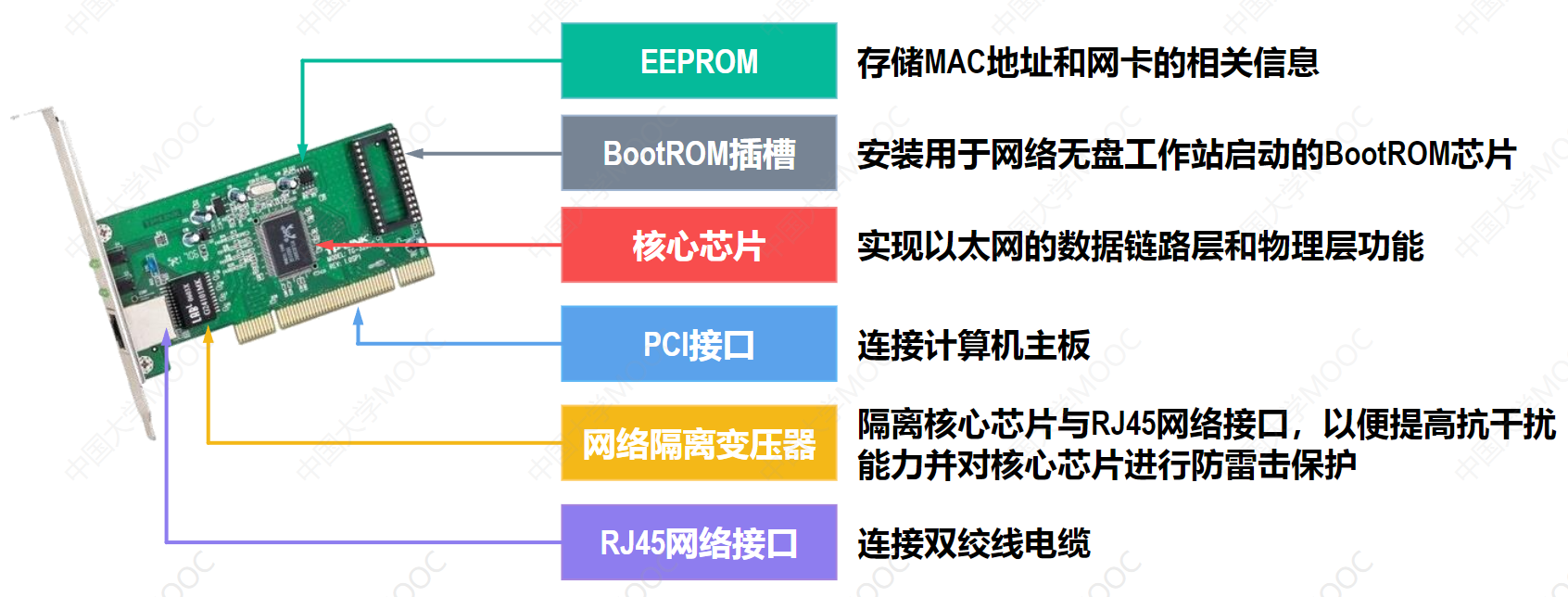

🧩网络适配器（网卡）

是什么：网络适配器（俗称网卡）是计算机连接网络的硬件接口。

工作位置：一边是计算机的总线（PCIe等），另一边是局域网中的共享介质（同轴电缆/双绞线）。它工作在数据链路层和物理层。

核心功能：

数据的封装与解封装：把要发送的数据加上帧头帧尾，把收到的帧拆解出数据。
介质访问控制：执行CSMA/CD协议，决定什么时候可以发送数据。
物理传输：把帧中的比特转换成电信号（或光信号），并在介质上传送。

最重要的特征 ：每一块网卡在出厂时，它的ROM中都被烧录了一个全球唯一的地址。这就是MAC地址

🧩MAC地址

是什么：MAC地址是数据链路层使用的物理地址，用来在局域网中唯一标识一台设备。

长度：48位（6字节）
表示方式 ：通常用12个十六进制数字表示，每两个数字一组，用冒号或连字符分隔。例如：00:1A:2B:3C:4D:5E。

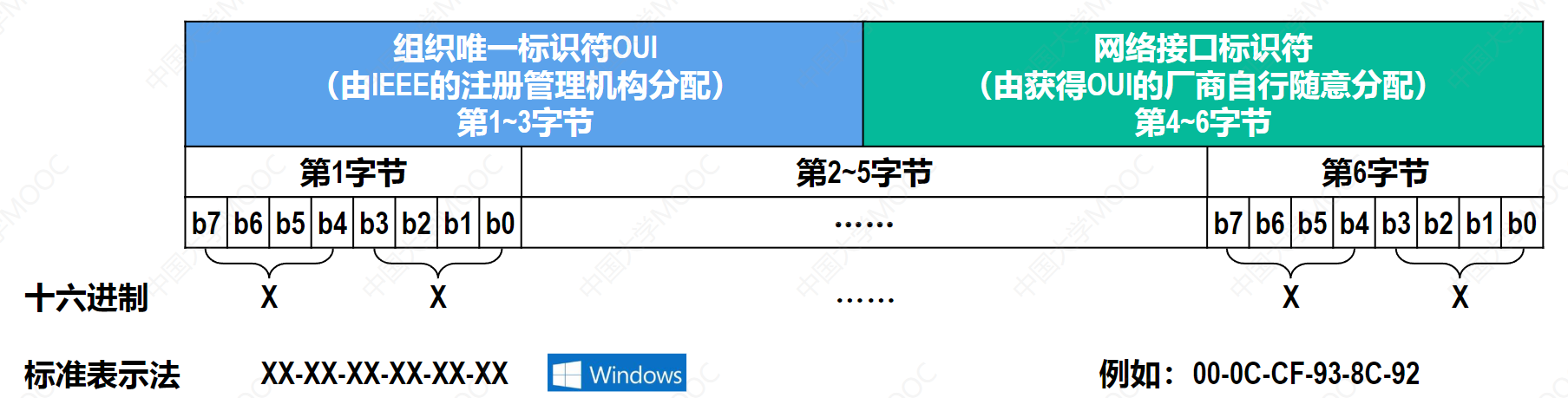

构成：前24位是厂商代码 （由IEEE分配），后24位是厂商自行分配的设备编号 。这就保证了全球生产的每一块网卡，都有独一无二的MAC地址。比喻：MAC地址是网卡的"身份证号"。无论设备走到哪里，它的物理身份证号码是不会变的。

MAC地址的传输方式：

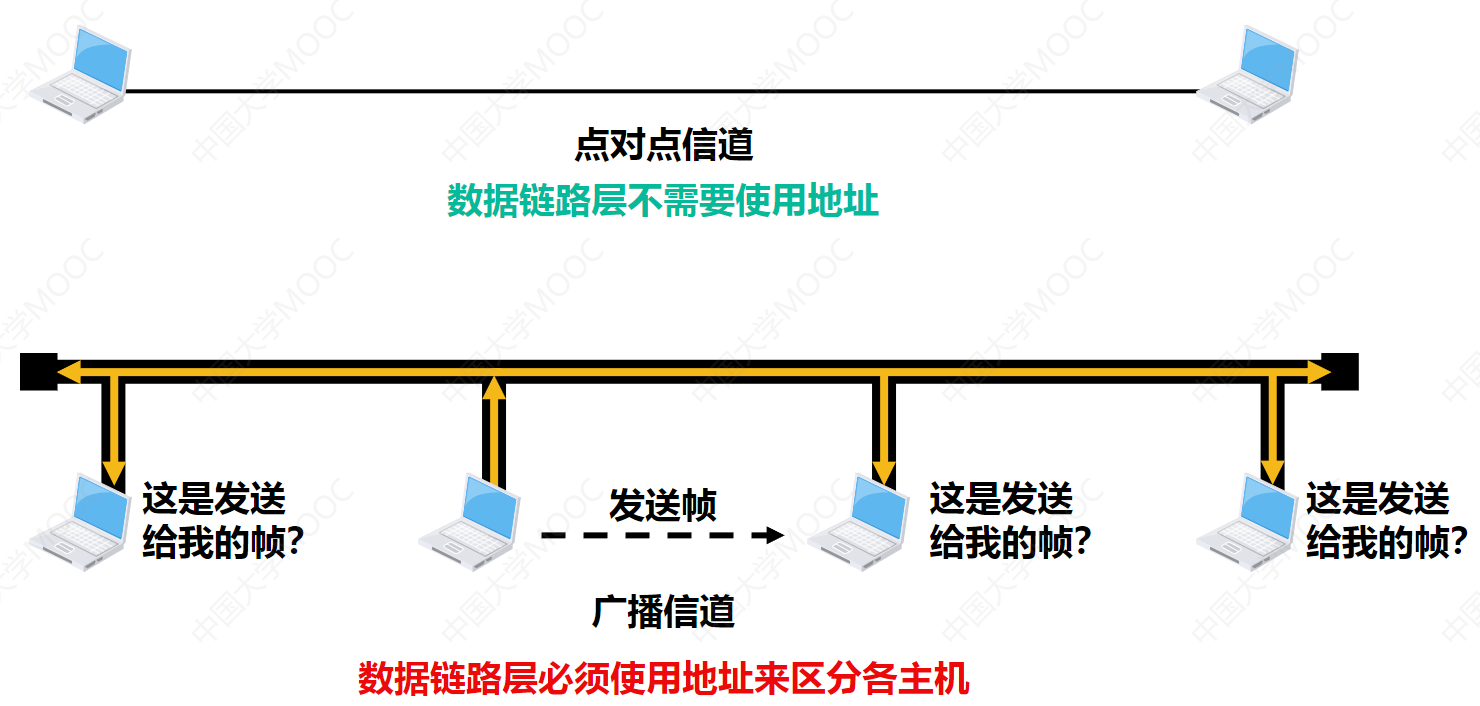

数据在局域网内以"帧"为单位传输，帧头中包含了目的MAC地址 和源MAC地址。共享介质上的所有设备都会收到这个帧，大家会检查目的MAC地址：

单播：目的地址是自己，就把数据收下；不是自己，就丢弃。
广播：目的地址是 FF:FF:FF:FF:FF:FF（全1地址），意味着"所有人"，所有设备都必须接收并处理。

🧩共享式以太网场景下的MAC寻址

我们可以把共享式以太网想象成一个大教室里坐满了高中生：

共享介质（同轴电缆/集线器）：就是教室里的空气。一个人说话（发送信号），所有人都能听到。
网络适配器（网卡）：每个学生的耳朵和嘴巴。
MAC地址：每个学生独一无二的姓名。
通信过程：A想给B传纸条，他不是悄悄递过去，而是在教室里大声喊："B！你的信！"（在共享介质上广播包含B的MAC地址的帧）。全班同学都听到了，但大家先看看收件人姓名。如果收件人是自己（B），就拆开来看；如果收件人不是自己（C、D、E...），就丢掉。

关键点 ：在这个场景里，大家都能"听"到所有人说的话。听是没问题的，但"说"却有大麻烦。因为声音（信号）是共享的，如果有人同时在喊，就会产生冲突，就像吵架一样，听不清啊。这就是我们接下来要解决的矛盾。

🤔矛盾：为什么需要CSMA/CD？

🎯核心矛盾

"多台设备共享同一根介质" vs "同一时间只能有一台设备发送数据"

现在我们知道了共享式以太网的场景 ：一根共享线缆，一堆带着MAC地址的网卡。

这个场景最大的特点是：信号在同一介质上同时传输会发生碰撞。

💡比喻：

就像刚才的大教室，如果A和B同时开口说话，教室里其他人都听不清任何一句话。在以太网中，两个电信号叠加，数据就被破坏了，这就坏了。我们把这个现象称为发生了冲突（Collision）。

所以，必须设计一套规则，来管理大家"说话"的秩序 。这套规则就是以太网的介质访问控制协议------CSMA/CD。

🤔解决的具体问题

什么时候能说（发数据）？
- 解决方案：先说之前先"听"（载波监听），确保别人不在说话。
万一多个人恰好同时开口了怎么办（检测冲突）？
- 解决方案：一边说一边"听"（碰撞检测），一旦发现冲突，立刻闭嘴。
闭嘴之后，什么时候能再说（冲突退避）？
- 解决方案：等一个随机的时间，避免再次同时开口（退避算法）。

💡比喻：就比如我们在聊天。不能随便打断别人（监听），如果你和别人恰好同时开口，就互相微笑点头，停下来等一下（检测冲突），等一小会儿，看对方没动静了，自己再说（随机退避重试）。

🤔解决方法：CSMA/CD协议

🧩1.CSMD/CD协议的基本原理

CSMA/CD 的全称是 Carrier Sense Multiple Access with Collision Detection------带冲突检测的载波监听多点接入。

这个名字很长，因为它描述了协议工作的三个核心动作。让我们逐个拆解：

💡多点接入（Multiple Access）

含义：多台设备以多点接入的方式连接在同一条共享介质上。

这不是一个技术，而是场景描述------总线型网络，一台发，所有设备都能收。这是CSMA/CD运行的前提。

💡载波监听（Carrier Sense）

含义：发送之前，先监听信道。如果检测到信道上已经有其他设备在发送数据（信道忙），就暂时不发送，等待信道空闲。

💡比喻：在交谈时，你想说话，先听听有没有别人在说。如果有人在说，就等着，等对方说完你再说。

载波监听的三种监听策略：

策略	做法	效果
1-坚持CSMA	信道忙就一直监听，一空闲就立即发送	响应快，但冲突概率高
非坚持CSMA	信道忙就随机等一段时间再监听	冲突少，但响应慢
p-坚持CSMA	信道空闲时以概率p发送，以概率1-p延迟	折中方案

以太网采用的是1-坚持CSMA------一旦空闲就立即发送，响应最快，但多台设备同时等待时冲突概率也最高。这就引出了下一个解决动作。

💡碰撞检测（Collision Detection）

含义：一边发送数据，一边检测信道上的信号是否有异常（是否发生了冲突）。一旦检测到冲突，立即停止发送。

🤔为什么"边发边听"极其重要？

因为信号在介质上传播需要时间。两个设备可能同时监听到信道空闲，同时开始发送。A的信号还没到达B，B以为信道空闲，也开始了发送。等到两个信号在中途相遇，冲突才发生。

比喻：两个人在一个安静的地方。他们都"先听了一下"，发现没人说话，于是同时开口。声音传到对方耳朵的瞬间，两人才意识到冲突了。如果只靠"开口前听一下"，这种冲突永远无法避免。所以必须"边说话边听"，一旦发现别人也在说，立刻闭嘴。

🤔2.为什么会有冲突？------ 争用期

⚠️信号传播延迟：冲突的根源

冲突之所以会发生，根本原因是信号在介质上传播需要时间。

假设A和B分别位于一根电缆的两端，相距1公里。电信号在铜线中的传播速度大约是每秒20万公里。A发出的信号到达B需要5微秒。

在这个5微秒的"时间窗口"内，B根本不知道A已经开始发送了。如果B恰好也在这5微秒内监听了信道，发现是空闲的，然后开始发送------冲突就发生了。

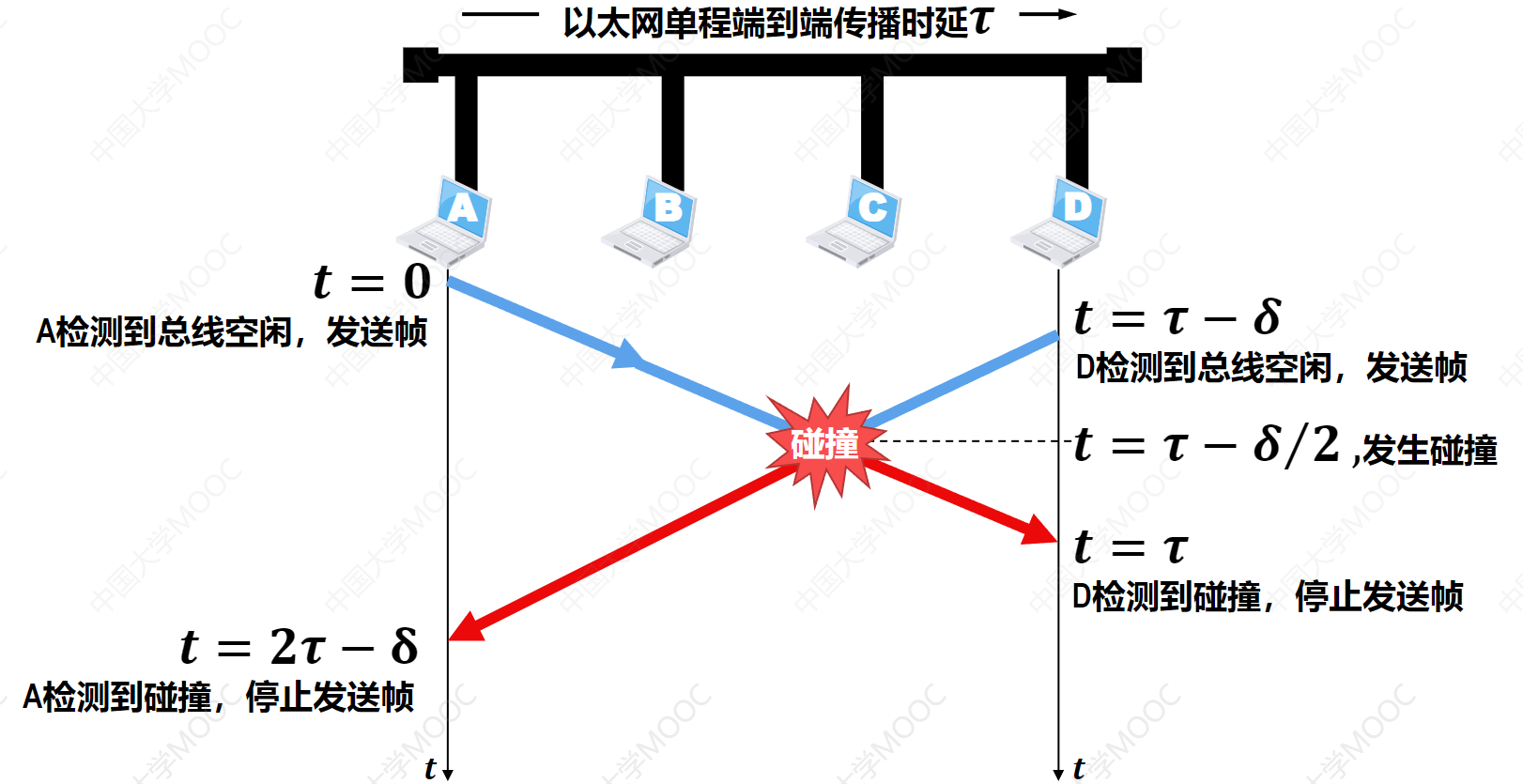

🤔争用期 = 2τ：最晚什么时候还能检测到冲突？

我们定义一个时间参数 τ（tau） ：信号从电缆一端传播到另一端的单程时间。

争用期 定义为 2τ ------信号从电缆一端到另一端，再返回来的来回时间 。
为什么是2τ？ 考虑最坏情况：

A在时间0开始发送数据
信号到达B需要时间τ
B在时间τ-ε（ε是极短的一瞬间，A的信号即将到达但还没到）开始发送
B立刻检测到冲突，停止发送
B发出的冲突信号返回A，又需要时间τ
A在时间2τ-ε检测到冲突
当ε无限趋近于0的时候，争用期就是2τ

结论：A从开始发送到最晚能检测到冲突，需要经过2τ的时间。如果过了2τ还没检测到冲突，就说明A已经"抢占"了信道，后续不会再冲突了。

以太网的争用期 ：传统以太网规定最远两端距离2500米，中间最多4个中继器。来回传播时间加上中继器的延迟，争用期定为 51.2微秒。

💡比喻：你在一个很长的走廊一头喊话。声音传到另一头需要2秒。如果有人在那头同时喊，冲突信号返回你耳朵又需要2秒。所以你在喊出口的最初4秒内，必须竖起耳朵听------如果4秒内没听到冲突，说明走廊没人和你抢。

🤔3.如何保证能检测到冲突？------ 最小帧长与最大帧长

💡最小帧长：帧不能太短，否则冲突检测会失败

争用期引出了一个关键问题：如果一帧太短，发送方还没来得及检测到冲突，帧就已经发完了。 发送方以为发送成功，但实际上帧已经在中途被撞毁了。

因此，必须保证：帧的发送时间 ≥ 争用期。

换句话说：

发送方在发送完一帧之前，一定能检测到任何可能的冲突
如果在发送期间没有检测到冲突，就说明发送成功了
根据这个要求，我们可以计算最小帧长：
最小帧长 = 发送速率 × 争用期
= 10 Mbps × 51.2 μs
= 10 × 10⁶ bps × 51.2 × 10⁻⁶ s
= 512 位
= 64 字节

结论：任何小于64字节的帧都被视为冲突碎片，接收方会直接丢弃。

🤔最大帧长：为什么还要限制最大长度？

最大帧长的存在，不是直接由CSMA/CD冲突检测机制决定的，而是为了保证网络公平性。

如果允许一帧无限长，一台设备就可以一直霸占信道，其他设备永远等不到发送机会。因此以太网规定最大帧长为1518字节（数据部分最大1500字节 + 帧头帧尾18字节）。

最大帧长和最小帧长共同构成了以太网帧的合法范围：64字节 ≤ 帧长 ≤ 1518字节。

🤔4.检测到冲突后怎么办？------ 退避算法

🤔为什么需要随机等待？

当冲突发生后，发送方停止了发送。但如果双方都立即重试，它们会再次同时发送，再次冲突。这就像两个人抢着说话------两人同时闭嘴，又同时开口，再次撞上。

解决思路 ：冲突双方各自随机等待不同长度的时间，再重试。等待时间越长，再次冲突的概率越小。

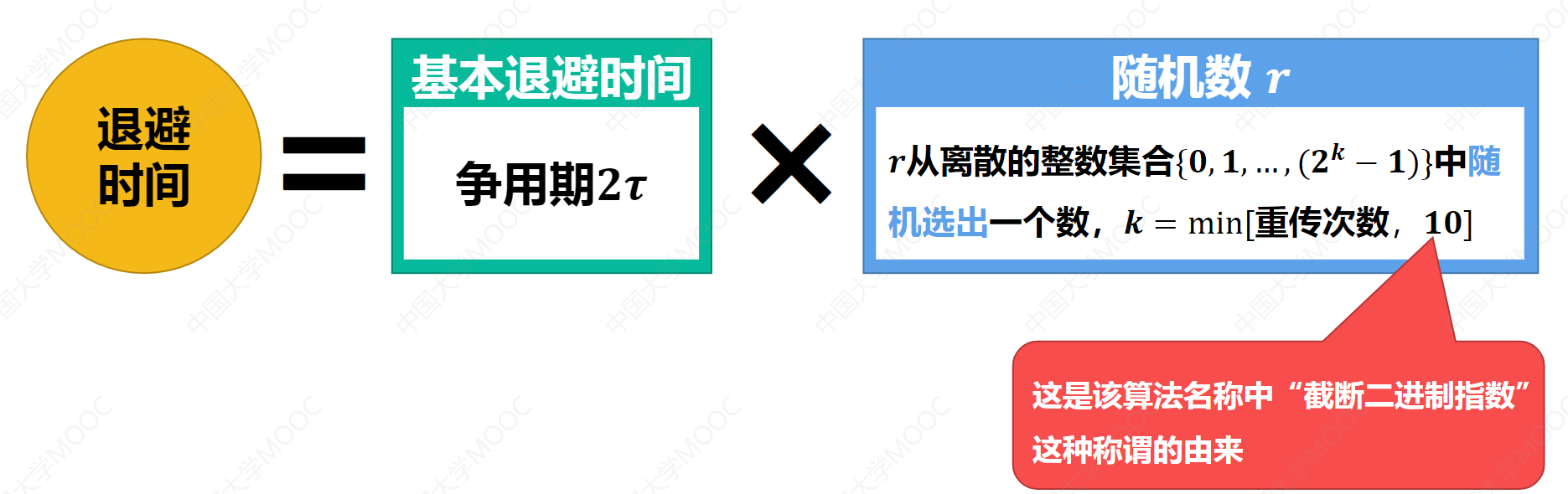

🎯二进制指数退避算法

以太网使用二进制指数退避算法来计算等待时间：

核心规则：

第k次冲突后，从 {0, 1, 2, ..., 2^k - 1} 中随机选一个数r
等待时间 = r × 争用期（51.2μs）
k最大为10，即范围最大到 {0, 1, ..., 1023}
重试16次仍失败则放弃，向上层报错

具体情况：

冲突次数	k的值	随机选择范围	等待时间范围
第1次	1	{0, 1}	0 或 51.2μs
第2次	2	{0, 1, 2, 3}	0 ~ 153.6μs
第3次	3	{0, 1, ..., 7}	0 ~ 358.4μs
...	...	...	...
第10次及以后	10（封顶）	{0, 1, ..., 1023}	0 ~ 约52ms

这个算法的好处：

冲突少的时候：等待时间短，响应快
冲突多的时候：等待范围指数级扩大，迅速拉开冲突双方的重试时间差，避免持续冲突
自适应性：网络越拥堵，退避时间越长，自动调节网络负载

比喻：两个人抢着说话。第一次撞上，两人各等1~2秒。第二次又撞上，各等1~4秒。第三次再撞，各等1~8秒。随着冲突反复发生，等待范围迅速扩大，总有一次会错开。即使有十几个人都在抢话说，这个机制也能自动把大家的发言时间分散开来。

5.🤔这套机制效率如何？------ 信道利用率

🎯衡量CSMA/CD的效率

CSMA/CD的一个重要指标是信道利用率 ：信道真正用来传输有效数据的时间占比。

理想情况下的极限利用率：

利用率 ≈ 发送时间 / (发送时间 + 争用期开销)

发送时间 = 一帧的发送时间
争用期开销 = 每次发送前潜在的冲突检测时间

结论：帧越长，信道利用率越高；帧越短，争用期的开销占比越大，利用率越低。

这也是为什么以太网限制最小帧长64字节的另一个理由------太短的帧会让信道利用率急剧下降。

比喻：在聊天时，如果每个人只说一个字就停，大部分时间都浪费在"你先说、你先说"的谦让上。如果每个人都完整讲完一个故事，信道的利用率就高得多。

✅6、完整流程：帧的发送与接收

✅发送流程

网络层传来数据报
组装以太网帧（加帧头帧尾）
载波监听：信道空闲吗？
├── 忙 → 继续监听，等待空闲
└── 空闲 → 等待一个帧间间隔（9.6μs）后开始发送
边发边听：检测到冲突了吗？
├── 没有冲突 → 继续发送直到完成 → 发送成功
└── 检测到冲突 → 立即停止，发冲突加强信号
└── 退避算法计算等待时间 → 回到步骤3

✅接收流程

网络层传来数据报
组装以太网帧（加帧头帧尾）
载波监听：信道空闲吗？
├── 忙 → 继续监听，等待空闲
└── 空闲 → 等待一个帧间间隔（9.6μs）后开始发送
边发边听：检测到冲突了吗？
├── 没有冲突 → 继续发送直到完成 → 发送成功
└── 检测到冲突 → 立即停止，发冲突加强信号
└── 退避算法计算等待时间 → 回到步骤3

📌小结：CSMA/CD是一套完整的"冲突管理"方案。基本原理定义了核心规则（先听后说、边发边听），争用期解释了冲突为什么会发生（信号传播延迟），最小帧长保证了冲突一定能被检测到，退避算法提供了冲突后的恢复机制，信道利用率评价了整体效率。这五个部分环环相扣，共同构成了共享式以太网的"交通规则"。
