nand flash 驱动适配

1，参数适配

struct SPI_NAND_READ_ECC_CHECK_T {
	const u8	type;
	const u8	ecc_threhsold_value[SPI_NAND_FLASH_THRESHOLD_VALUE_MAX];
	const u8	ext_data[SPI_NAND_FLASH_EXT_DATA_MAX];
};

typedef enum{
	SPI_NAND_FLASH_READ_DUMMY_BYTE_PREPEND,
	SPI_NAND_FLASH_READ_DUMMY_BYTE_APPEND,
	SPI_NAND_FLASH_READ_DUMMY_BYTE_DEF_NO
} SPI_NAND_FLASH_READ_DUMMY_BYTE_T;

typedef enum{
	SPI_NAND_FLASH_READ_SPEED_MODE_SINGLE =0,
	SPI_NAND_FLASH_READ_SPEED_MODE_DUAL,
	SPI_NAND_FLASH_READ_SPEED_MODE_QUAD,
	SPI_NAND_FLASH_READ_SPEED_MODE_DEF_NO
} SPI_NAND_FLASH_READ_SPEED_MODE_T;

typedef enum{
	SPI_NAND_FLASH_WRITE_SPEED_MODE_SINGLE =0,
	SPI_NAND_FLASH_WRITE_SPEED_MODE_QUAD,
	SPI_NAND_FLASH_WRITE_SPEED_MODE_DEF_NO
} SPI_NAND_FLASH_WRITE_SPEED_MODE_T;

struct spi_nand_flash_oobfree{
	u32	offset;
	u32	len;
};

struct spi_nand_flash_ooblayout
{
	unsigned int	oobsize;
	struct spi_nand_flash_oobfree oobfree[SPI_NAND_FLASH_OOB_FREE_ENTRY_MAX];
};

struct SPI_NAND_ECC_FAIL_CHECK_INFO_T {
	u8	ecc_check_mask;
	u8	ecc_uncorrected_value;
};


struct SPI_NAND_QUAD_EN_INFO_T {
	u8	quad_en_mask;
	u8	quad_en_value;
};

struct SPI_NAND_ECC_EN_INFO_T {
	u8	ecc_en_addr;
	u8	ecc_en_mask;
	u8	ecc_en_value;
};

struct SPI_NAND_EXTEND_ID_T {
	const u8	extend_len;
	const u8	extend_id[3];
};

struct SPI_NAND_READ_ECC_CHECK_T {
	const u8	type;
	const u8	ecc_threhsold_value[SPI_NAND_FLASH_THRESHOLD_VALUE_MAX];
	const u8	ext_data[SPI_NAND_FLASH_EXT_DATA_MAX];
};

typedef enum{
	SPI_NAND_FLASH_WRITE_LOAD_FIRST =0,
	SPI_NAND_FLASH_WRITE_EN_FIRST,
} SPI_NAND_FLASH_WRITE_EN_TYPE_T;

struct SPI_NAND_FLASH_INFO_T {
#if defined(TCSUPPORT_BL2_OPTIMIZATION) && defined(IMAGE_BL2)
	u8								mfr_id;
	u8								dev_id;
	const u8								*ptr_name;
#else
	const u8								mfr_id;
	const u8								dev_id;
	const u8								*ptr_name;
#endif
	u32										device_size;	/* Flash total Size */
	u32										page_size;		/* Page Size 		*/
	u32										erase_size;		/* Block Size 		*/
	u32										oob_size;		/* Spare Area (OOB) Size */
	SPI_NAND_FLASH_READ_DUMMY_BYTE_T		dummy_mode;
	SPI_NAND_FLASH_READ_SPEED_MODE_T		read_mode;
	struct spi_nand_flash_ooblayout			*oob_free_layout;
	u8										die_num;
	SPI_NAND_FLASH_WRITE_SPEED_MODE_T		write_mode;
	u32										feature;
	struct SPI_NAND_ECC_FAIL_CHECK_INFO_T	ecc_fail_check_info;
	SPI_NAND_FLASH_WRITE_EN_TYPE_T			write_en_type;
	struct SPI_NAND_UNLOCK_BLOCK_INFO_T		unlock_block_info;
	struct SPI_NAND_QUAD_EN_INFO_T			quad_en;
	struct SPI_NAND_ECC_EN_INFO_T			ecc_en;
	char									otp_page_num;
#if defined(TCSUPPORT_PARALLEL_NAND)
	u32										ext_id;
	u32										timing_setting;
	u8										min_ecc_req;
	u8										addr_cycle;
#endif
	struct SPI_NAND_EXTEND_ID_T				extend_dev_id;
	u8										soc_ecc_ability;
	struct SPI_NAND_READ_ECC_CHECK_T		read_ecc_ceck;
};

参数说明

1. mfr_id / dev_id / extend_dev_id

• 含义：制造商 ID、设备 ID 和扩展 ID，用于唯一识别 Flash 芯片。

• 获取方式 ：发送 Read JEDEC ID (9Fh) 命令，返回 1 字节制造商 ID、1 字节设备 ID，之后可能跟扩展 ID 字节。F35SQB512M 的 JEDEC ID 为 0xCD 0x70 0x70（制造商 0xCD，设备第一字节 0x70，扩展字节 0x70）。注意 B 款扩展 ID 长度为 2（0x70,0x70），A 款长度为 1。

• 代码使用 ：scan_spi_nand_table() 中比较 mfr_id 和 dev_id，然后调用 check_extend_dev_id() 逐字节比较扩展 ID，完全匹配才使用该表项。这解决了同 ID 不同型号的区分问题。

2. ptr_name

3. device_size

• 含义 ：Flash 总容量（字节）。F35SQB512M 为 512Mbit = 64MB = 0x04000000。

• 代码使用 ：用于边界检查（spi_nand_boundary_check）和 MTD 设备大小设置。

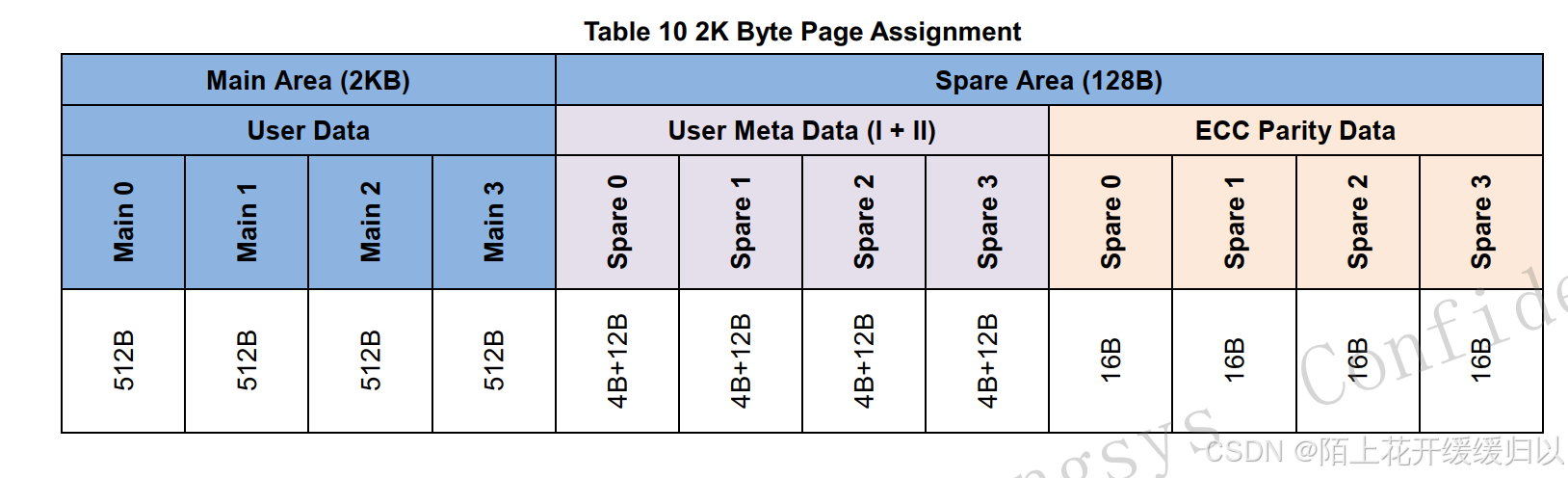

4. page_size

• 含义 ：每页主数据区大小。F35SQB512M 为 2KB = 0x800。
  注意 ：芯片物理页包含主区 + 备用区，但驱动中 page_size 仅指主区。

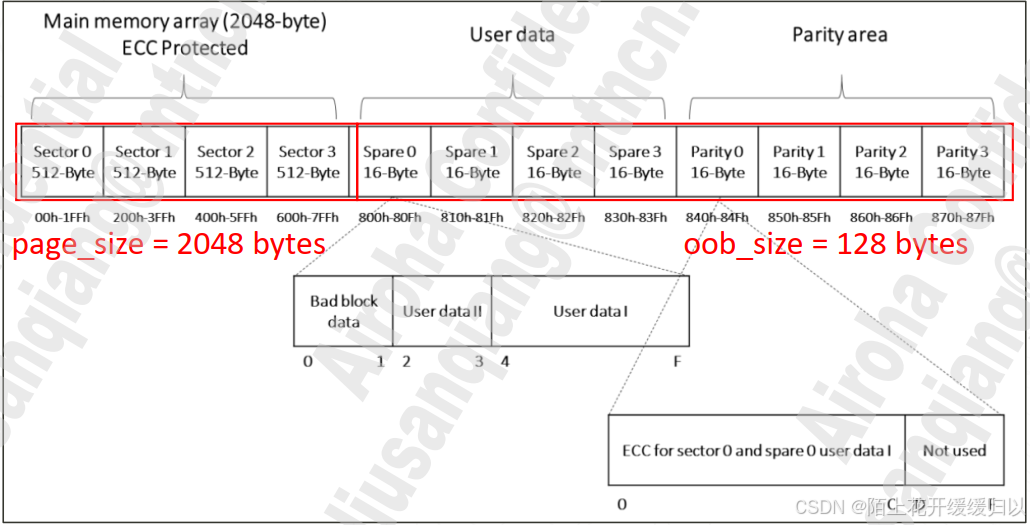

5. oob_size

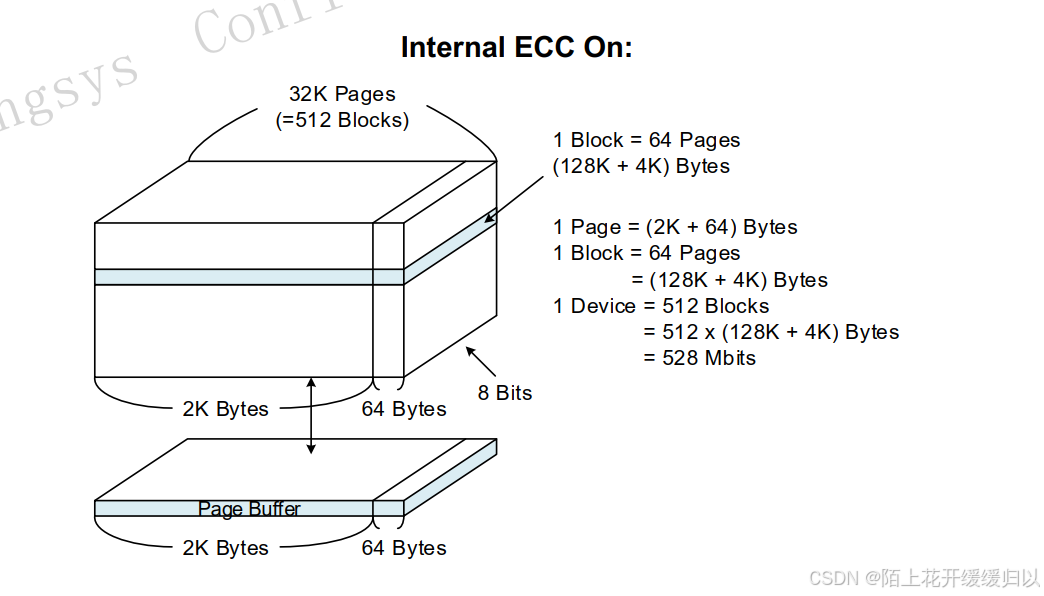

• 含义 ：备用区（OOB）总大小。F35SQB512M 在 ECC 使能时，OOB 为 64 字节（其中一部分用于存储 ECC 校验码，剩余给用户）。
  注意 ：oob_size 是物理 OOB 总大小，而不是用户可用大小（用户可用大小由 oob_free_layout 定义）。

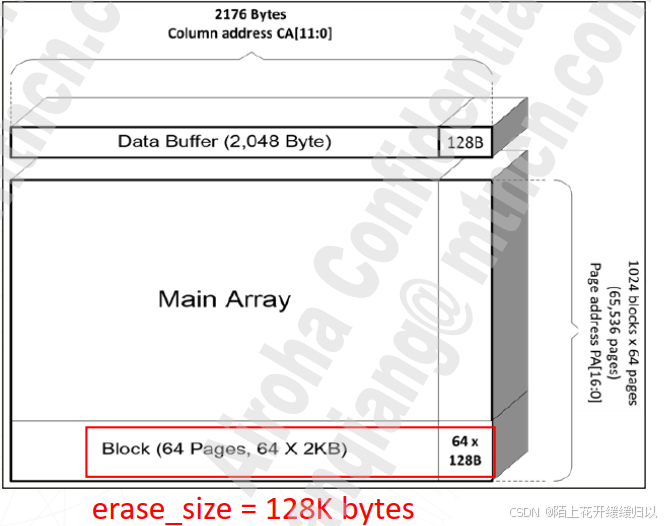

6. erase_size

• 含义 ：物理块大小 = 页数 × 页大小。F35SQB512M 每块 64 页，块大小 = 64 × 2KB = 128KB = 0x20000。

7. die_num

• 含义：芯片封装内 Die 数量。单片封装为 1。

8. dummy_mode

   typedef enum {
   SPI_NAND_FLASH_READ_DUMMY_BYTE_PREPEND, // Dummy 放在地址之前
   SPI_NAND_FLASH_READ_DUMMY_BYTE_APPEND, // Dummy 放在地址之后
   } ... ;

   struct SPI_NAND_QUAD_EN_INFO_T {
   u8 quad_en_mask; // 配置寄存器中 Quad 使能位掩码
   u8 quad_en_value; // 写入的使能值（通常为掩码本身）
   };

• 取值 ：SPI_NAND_FLASH_READ_DUMMY_BYTE_APPEND 或 PREPEND。

• 含义 ：读命令中假周期（dummy bytes）的位置。大多数芯片在地址之后附加 dummy 字节，因此选择 APPEND。
  代码使用 ：在 spi_nand_protocol_read_from_cache() 中根据此值决定发送 dummy 字节的位置。

dummy mode,append mode和append mode的差异对比

9. read_mode / write_mode

• 含义 ：默认读写速度模式（SINGLE/DUAL/QUAD）。为提高性能，通常读选用 DUAL 或 QUAD，写一般仅支持 SINGLE（部分芯片支持 QUAD 写入）。
  代码使用 ：在 spi_nand_read_internal() 和 spi_nand_write_internal() 中传递给底层协议函数。

标准、dual,quad spi 访问区别

10. oob_free_layout

    struct spi_nand_flash_oobfree {
    u32 offset; // 在 OOB 中的起始偏移
    u32 len; // 连续可用字节数
    };

    struct spi_nand_flash_ooblayout {
    unsigned int oobsize; // 总 OOB 大小（通常等于 oob_size）
    struct spi_nand_flash_oobfree oobfree[SPI_NAND_FLASH_OOB_FREE_ENTRY_MAX];
    };

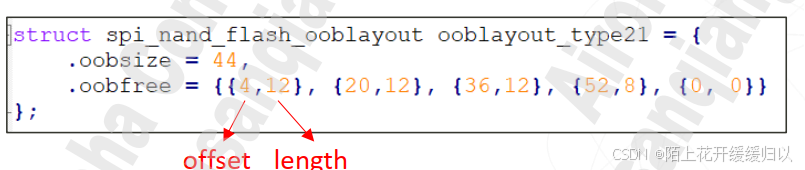

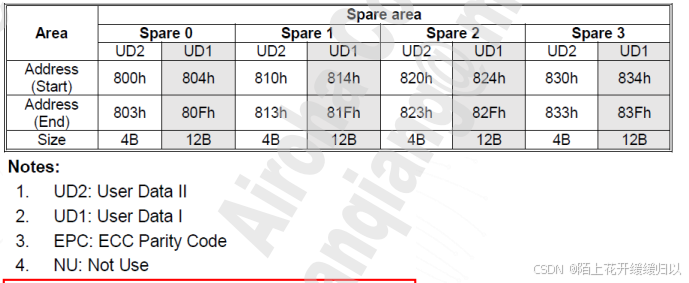

• 含义 ：描述 OOB 中用户可用的区域（偏移和长度）。驱动预定义了多种布局（ooblayout_type1 ~ type23）。

• 示例 ：ooblayout_type1 = .oobsize = 24, .oobfree = {``{4,4}, {16,8}, {32,8}, {48,4}}

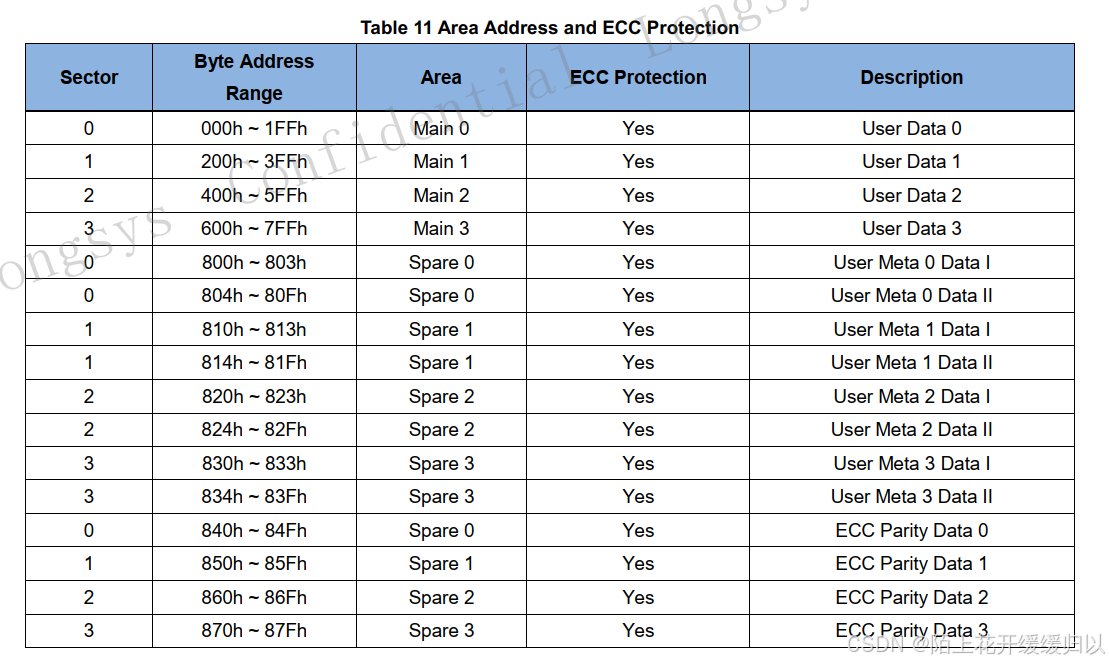

  表示物理 OOB 的字节偏移 4~7（4字节）、16~23（8字节）、32~39（8字节）、48~51（4字节）共 24 字节可供用户使用。其余字节（如偏移 0~3、8~15 等）被 ECC 校验码或坏块标记占用。

•

• 重要性：必须与芯片实际 OOB 分配匹配，否则上层文件系统（UBI）会读到错误数据。

• ECC 关联 ：当芯片内部 ECC 开启时，ECC 校验码会占用 OOB 的特定区域（通常每 512 字节扇区对应 13~16 字节 ECC 数据），oob_free_layout 必须避开这些区域。

•

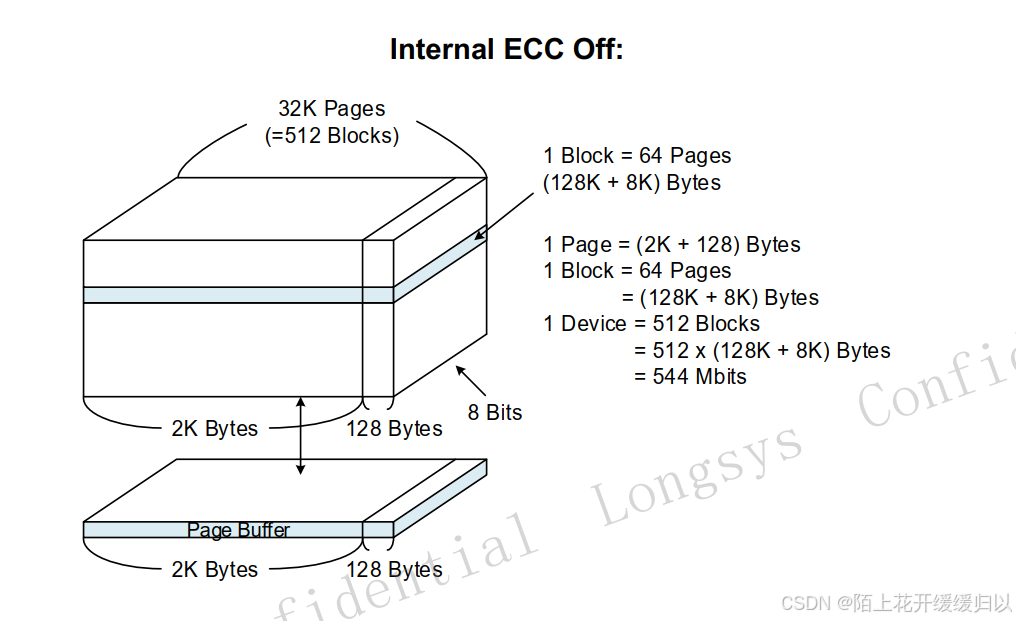

外部ecc和内部ecc对比

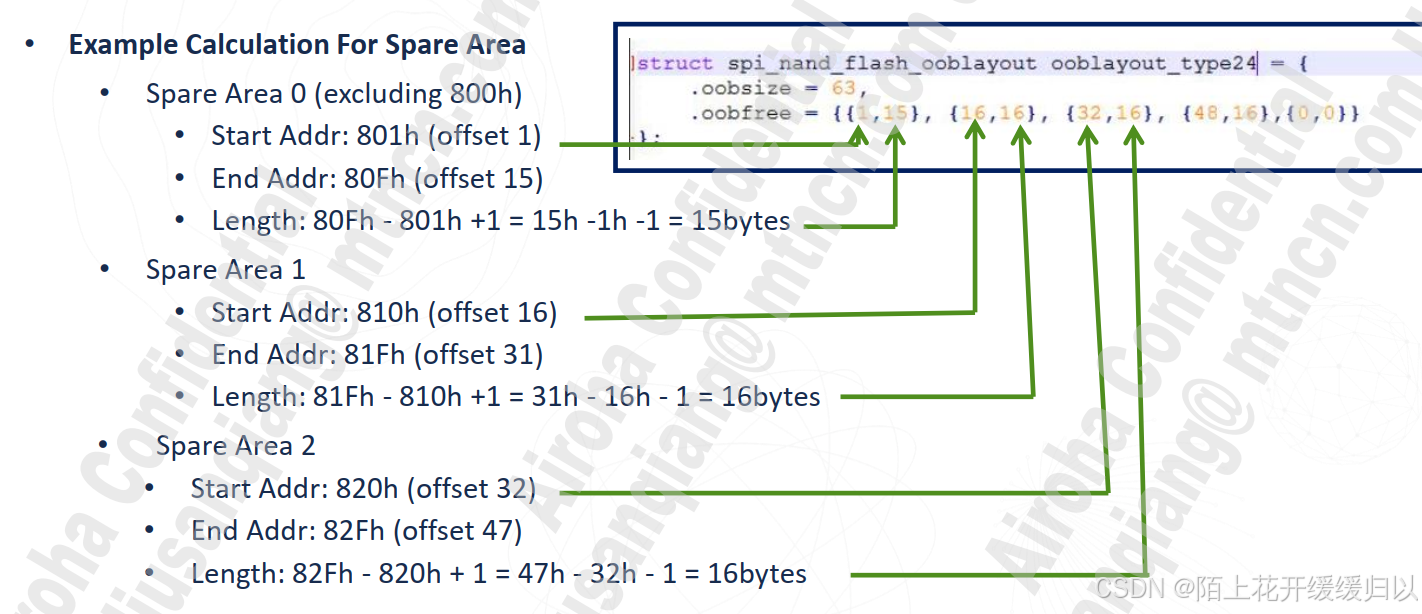

使用举例：

oobsize = 20, oobfree = {{0,4}, {4,4}, {20,4}, {36,4}, {52,4}}

11. feature

• 类型：位掩码，定义芯片支持的高级功能。常见位：

  • SPI_NAND_FLASH_ERASE_STATISTICS：支持擦除统计（在 OOB 中记录擦除次数）。

  • SPI_NAND_FLASH_READ_ECC_ERROR_BIT_CHECK：支持读取时检测 ECC 超阈值（即位翻转过多但仍可纠正），触发 BMT 迁移。

  • SPI_NAND_FLASH_BLANK_PAGE_FIXUP：需要空白页 ECC 修复（某些 Winbond 芯片）。

  • SPI_NAND_FLASH_OOB_RESERVE_FOR_BMT：OOB 中预留区域给 BMT 存储映射信息。

  • 其他：SPI_NAND_FLASH_PLANE_SELECT_HAVE、SPI_NAND_FLASH_DIE_SELECT_1_HAVE 等。

12. write_en_type

• 取值 ：SPI_NAND_FLASH_WRITE_EN_FIRST 或 SPI_NAND_FLASH_WRITE_LOAD_FIRST。

• 含义 ：某些芯片要求先发写使能再发数据加载，有些顺序相反。绝大多数芯片采用 WRITE_EN_FIRST。

13. unlock_block_info

    struct SPI_NAND_UNLOCK_BLOCK_INFO_T {
    u8 unlock_block_mask; // 保护寄存器中的掩码
    u8 unlock_block_value; // 要写入的值（0 表示全部解锁）
    };

• 通过 Set Feature 写保护寄存器（地址 0xA0），清除块保护。

• 示例 ：{0x7C, 0x00} 表示将保护寄存器的 bit2~bit6 清零（解除保护）。
  代码使用 ：spi_nand_manufacute_init() 中调用 spi_nand_protocol_set_feature(_SPI_NAND_ADDR_PROTECTION, feature)。

14. quad_en

    struct SPI_NAND_QUAD_EN_INFO_T {
    u8 quad_en_mask; // 配置寄存器中 Quad 使能位掩码
    u8 quad_en_value; // 写入的使能值（通常为掩码本身）
    };

• 如果芯片支持 Quad SPI，需设置 Feature 寄存器（地址 0xB0）的 QE 位。若芯片默认支持 Quad 或不需要使能，填 {0x0, 0x0}。

15. ecc_en

    struct SPI_NAND_ECC_EN_INFO_T {
    u8 ecc_en_addr; // 特性寄存器地址（如 _SPI_NAND_ADDR_FEATURE = 0xB0）
    u8 ecc_en_mask; // ECC 使能位掩码
    u8 ecc_en_value; // 使能值（掩码与上具体位）
    };

• 含义：配置芯片内部 ECC 的使能寄存器和位。

  • 地址 ecc_en_addr：通常为 _SPI_NAND_ADDR_FEATURE（0xB0）。

  • 掩码 ecc_en_mask：一般为 0x10（bit4）。

  • 使能值 ecc_en_value：使能时该位应设为 1，即 0x10。

• 代码使用 ：SPI_NAND_Flash_Enable_OnDie_ECC() 读取该寄存器，若当前值未使能，则设置并写回。

• 默认状态：大多数 SPI NAND 上电后 ECC 默认使能，但驱动仍会主动设置以确保状态。

16. ecc_fail_check_info

    struct SPI_NAND_ECC_FAIL_CHECK_INFO_T {
    u8 ecc_check_mask; // 状态寄存器中需要检查的位掩码
    u8 ecc_uncorrected_value; // 掩码后该值表示不可纠正错误
    };

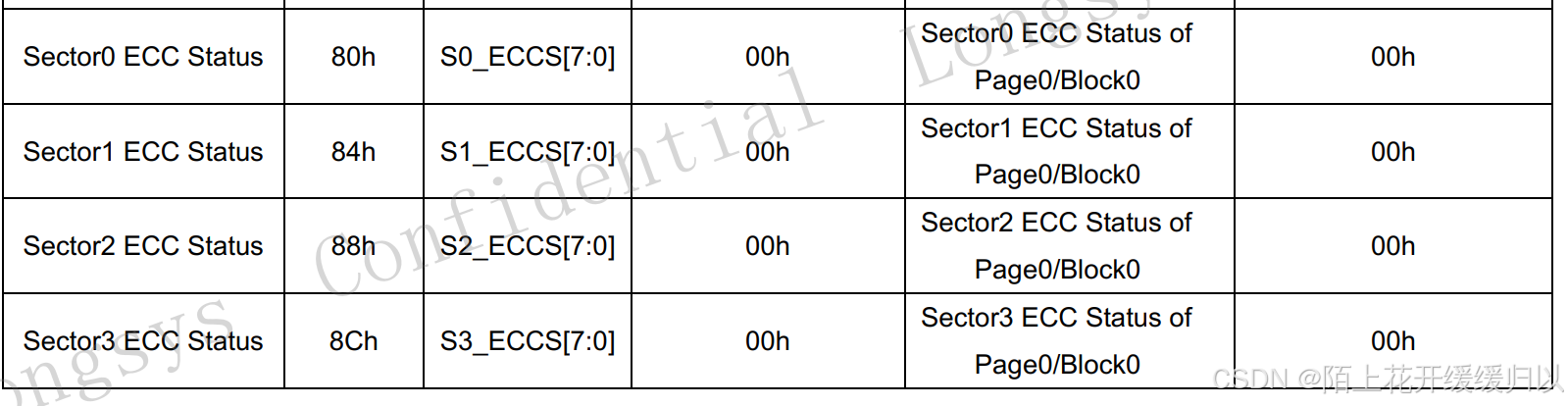

• 含义 ：从状态寄存器（地址 0xC0）中读取 ECC 状态时，使用 ecc_check_mask 提取相关位，并与 ecc_uncorrected_value 比较，若相等表示发生了不可纠正的 ECC 错误。

• 典型值 ：{0x30, 0x20}

  • 掩码 0x30（bit4-5）表示 ECC 状态位。

  • 值 0x20（bit5=1, bit4=0）表示"不可纠正错误"。

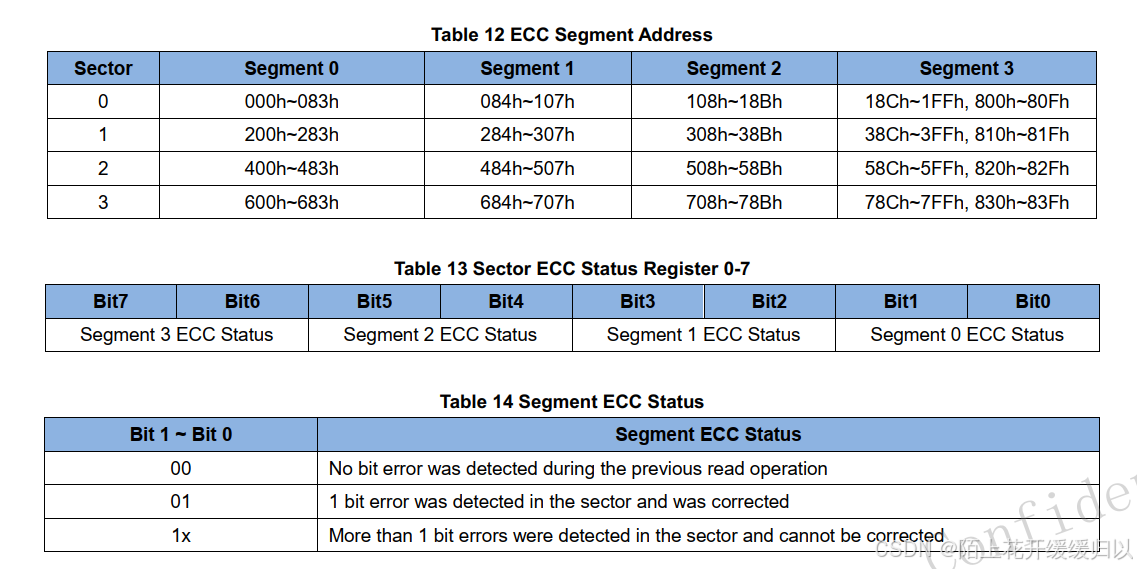

• 数据手册验证：F35SQB512M 的状态寄存器 bit5-4 定义为 ECCS1-0：

  • 00：无错误

  • 01：1-bit 错误并纠正

  • 1x：>1-bit 错误且不可纠正

    因此 0x20（二进制 10 0000）对应 bit5=1, bit4=0，属于不可纠正类。

• 代码使用 ：ecc_fail_check() 函数读取状态寄存器后，执行：

  status &= ecc_check_mask;
  if (status == ecc_uncorrected_value)
      return DETECTED_BAD_BLOCK;

17. read_ecc_ceck

    struct SPI_NAND_READ_ECC_CHECK_T {
    const u8 type; // 检测类型
    const u8 ecc_threhsold_value[3]; // 阈值对应的 ECC 状态值
    const u8 ext_data[3]; // 扩展数据（如第二个寄存器地址）
    };

• 含义 ：用于检测 ECC 错误超过阈值（即可纠正但位翻转过多，预示块可能即将损坏）。当检测到这种状态时，驱动会主动触发 BMT 迁移，将数据移到好块，避免未来数据丢失。

• 类型：

  • _SPI_NAND_CHECK_ECC_THROSHOLD_BY_FLASH：芯片内部有专门的阈值寄存器，通过 Set Feature 配置。

  • _SPI_NAND_CHECK_ECC_THROSHOLD_BY_REG：直接通过状态寄存器的某个值判断阈值（如 0x10 表示超过阈值）。

  • _SPI_NAND_CHECK_ECC_THROSHOLD_BY_2REG：需要读取两个寄存器组合判断。

• 示例（来自代码中 Winbond W25N02KV）：

  read_ecc_ceck: {_SPI_NAND_CHECK_ECC_THROSHOLD_BY_FLASH,
                  {0x30, 0x0, 0x0},
                  {_SPI_NAND_ADDR_EXTEND_BFD, 0x60, 0x0}}

  表示通过 Flash 内部阈值检测，地址 0x10 设置阈值，状态寄存器值 0x30 表示超过阈值。

• 代码使用 ：在 ecc_fail_check() 中，如果芯片支持 SPI_NAND_FLASH_READ_ECC_ERROR_BIT_CHECK，则读取状态寄存器后，将状态值与 ecc_threhsold_value[0] 比较，若相等则返回 ECC_EXCEEDED_THRESHOLD，进而触发 update_bmt()。

18. soc_ecc_ability

• 含义：当使用 SoC 控制器 ECC（而非芯片内部 ECC）时，指示控制器需要提供的 ECC 纠错能力（如 4-bit, 8-bit, 12-bit）。若使用芯片内部 ECC，该字段设为 0。

• 代码使用 ：在 SPI_NAND_Flash_Init() 中，若 isSpiNandAndCtrlECC 为真，则根据 soc_ecc_ability 配置 NFI 的 ECC 引擎（encode_ecc_abiliry, decode_ecc_abiliry 等）。

19. otp_page_num

• 含义 ：OTP（One Time Programmable）页数量。F35SQB512M 提供 62 页 OTP，可用于存储一次性数据。若芯片不支持 OTP，填 -1。

2，新增一款nand flash

spi_nand_flash_tables里面新增自己的nand flash

 struct spi_nand_flash_ooblayout ooblayout_type1 = {
	.oobsize = 24,
	.oobfree = {{4,4}, {16,8}, {32,8}, {48,4}, {0, 0}}
};

 {
        mfr_id:                     _SPI_NAND_MANUFACTURER_ID_FORESEE,
        dev_id:                     _SPI_NAND_DEVICE_ID_F35SQA512M,
        ptr_name:                   (const u8 *) "_SPI_NAND_DEVICE_ID_F35SQA512M",
        device_size:                _SPI_NAND_CHIP_SIZE_512MBIT,
        page_size:                  _SPI_NAND_PAGE_SIZE_2KBYTE,
        oob_size:                   _SPI_NAND_OOB_SIZE_64BYTE,
        erase_size:                 _SPI_NAND_BLOCK_SIZE_128KBYTE,
        dummy_mode:                 SPI_NAND_FLASH_READ_DUMMY_BYTE_APPEND,
        read_mode:                  SPI_NAND_FLASH_READ_SPEED_MODE_DUAL,
        write_mode:                 SPI_NAND_FLASH_WRITE_SPEED_MODE_SINGLE,
        oob_free_layout:            &ooblayout_type1,
        feature:                    SPI_NAND_FLASH_ERASE_STATISTICS,
        die_num:                    1,
        ecc_fail_check_info:        {0x30, 0x20},
        write_en_type:              SPI_NAND_FLASH_WRITE_EN_FIRST,
        unlock_block_info:          {0x7C, 0x0},
        quad_en:                    {0x01, 0x01},
        ecc_en:                     {_SPI_NAND_ADDR_FEATURE, 0x10, 0x10},
#ifdef TCSUPPORT_NAND_FLASH_OTP
        otp_page_num:               -1,
#endif
        extend_dev_id:              _SPI_NAND_DEVICE_ID_F35SQA512M_EXTEND,
    },

成员	类型	说明	江波龙 F35SQA512M
mfr_id	u8	制造商 ID，从数据手册获取	0xCD (Foresee)
dev_id	u8	设备 ID	0x70
ptr_name	const u8*	设备名称字符串	"F35SQA512M"
device_size	u32	总容量（字节）	0x04000000 (512 Mbit = 64 MB)
page_size	u32	页大小（字节）	0x0800 (2048)
oob_size	u32	OOB 大小（字节）	0x40 (64)
erase_size	u32	块大小（字节）	0x20000 (128 KB)
dummy_mode	enum	Dummy 字节插入位置	SPI_NAND_FLASH_READ_DUMMY_BYTE_APPEND
read_mode	enum	读操作 SPI 速度模式	SPI_NAND_FLASH_READ_SPEED_MODE_DUAL
write_mode	enum	写操作 SPI 速度模式	SPI_NAND_FLASH_WRITE_SPEED_MODE_SINGLE
oob_free_layout	struct*	OOB 空闲区域布局指针	&ooblayout_type1
die_num	u8	芯片内 Die 数量	1
feature	u32	特性标志位（如擦除统计、OTP等）	SPI_NAND_FLASH_ERASE_STATISTICS
ecc_fail_check_info	struct	ECC 错误检测掩码和值	{0x70, 0x70}
write_en_type	enum	写使能顺序	SPI_NAND_FLASH_WRITE_LOAD_FIRST
unlock_block_info	struct	解锁所有块的寄存器配置	{0x38, 0x0}
quad_en	struct	Quad 模式使能掩码和值	{0x01, 0x01}
ecc_en	struct	ECC 使能寄存器地址、掩码、值	{_SPI_NAND_ADDR_ECC, 0x10, 0x10}
otp_page_num	char	OTP 页数量，-1 表示不支持	-1
extend_dev_id	struct	扩展设备 ID（长度和字节数组）	{1, {0x70,0,0}}
soc_ecc_ability	u8	控制器 ECC 能力（如 4/8/12 bits）	未使用（0）
read_ecc_ceck	struct	ECC 阈值检测配置	未配置
