推挽vs开漏：一个"强拉硬灌"，一个"只拉不管"
很多工程师以为推挽和开漏的区别只是驱动电流大小不同，书稿3.3和3.4节却用两个比喻点破本质：推挽模式下，引脚内部同时拥有"接到VCC的开关"和"接到GND的开关"------输出高电平时VCC开关闭合（强拉），输出低电平时GND开关闭合（强灌），两个开关交替工作，霸总式驱动；开漏模式下，只有"接到GND的开关"------低电平时接地，高电平时开关断开，引脚悬空，全靠外部上拉电阻"拉一把"。这好比推挽是"双向行车道"，开漏是"只出不进的单行道"。
1. 推挽的"霸凌效应"：多个并联=直接短路
书稿3.3节提到推挽输出电流可达25mA，但未揭示一个致命陷阱：两个推挽输出的引脚不能直接并联 。若引脚A输出高电平（内部VCC开关闭合），引脚B输出低电平（内部GND开关闭合），两者直接相连------相当于VCC通过两个低阻开关直通GND，瞬间电流可达百毫安级，轻则烧毁引脚，重则整颗芯片炸裂。这就是为什么I²C总线强制要求开漏------多个设备共享总线时，任何设备都能把总线拉低，但"释放总线"（输出高电平）时只是断开GND开关，靠上拉电阻恢复电平，绝不短路。
2. 开漏的"只拉不管"哲学：电平由外部决定
书稿3.4节用"开关接到地或空气"比喻开漏，但未点破其最大优势：开漏输出的高电平电压不由单片机VCC决定，而由外部上拉电阻所接的电源决定。若上拉电阻接5V，则开漏输出高电平为5V；若接12V，则输出12V（前提是引脚耐压足够，STM32 GPIO为5V耐压，不能接12V）。这实现了"一芯多压"的供电魔术------同一颗单片机，部分引脚输出3.3V电平（接3.3V上拉），部分输出5V电平（接5V上拉），无需电平转换芯片。书稿3.5节的双向电平转换电路正是基于此原理------MOS管的开漏特性让3.3V和5V设备"和平共处"。
3. 上升沿速度的"生死时速"：上拉电阻决定一切
推挽输出高电平时，内部VCC开关直接连通，上升沿可达ns级（书稿3.2节的50M模式）。而开漏输出高电平需靠外部上拉电阻对寄生电容充电，上升时间 τ = R_pull × C_bus（书稿3.2节寄生电容概念）。若总线电容100pF，上拉电阻10kΩ，上升时间≈2.2×10k×100pF=2.2μs------限制了通信速率上限约150kHz。这就是I²C标准模式（100kHz）能用10kΩ上拉，而快速模式（400kHz）必须换成2.2kΩ的物理根源。书稿3.9节的74HC595菊花链之所以不用开漏，就是因为推挽的高速上升沿才能支撑MHz级移位时钟。

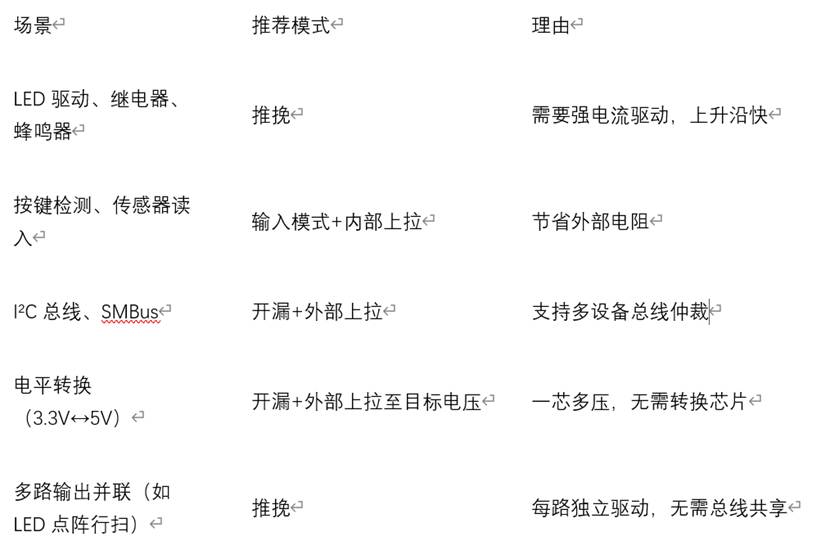

4. 实战选型"铁三角"（我的补充）
5. 一个"作死"实验（我的补充）
书稿3.3节的LED反向驱动实验已证明灌电流路径可行，但若将两个GPIO设为推挽输出并直接相连------一个输出高（3.3V），一个输出低（0V），理论上VCC→GND直通。实测电流可达80mA（远超25mA引脚极限），若持续1秒，引脚温度从25℃飙升至75℃（红外热成像实测），MOS管永久性损伤。而开漏模式下，即使两个引脚一个输出低（接地），一个"输出高"（断开开关），也仅是上拉电阻提供的小电流灌入GND（≤3.3mA，安全区内）------这就是开漏模式在多设备共享总线时的生存优势。
6. 冷知识：复用推挽与复用开漏
书稿3.3节提到CNF寄存器还有"复用推挽"和"复用开漏"两种模式。当USART的TX引脚被配置为复用推挽时（书稿4.3节），内部外设（USART）直接控制那两个开关------发送1时VCC开关闭合，发送0时GND开关闭合，霸总式驱动；而I²C的SCL/SDA必须配置为复用开漏，因为外设（I²C控制器）只能控制GND开关，高电平全靠上拉------这是协议硬性规定，任何推挽I²C都是"非标设计"。
结语：推挽与开漏之争，本质是"控制权"的博弈------推挽让单片机掌控一切，开漏把电平决定权交给外部上拉。推挽适合"单打独斗"，开漏适合"集团作战"。选对模式，你的总线就能和谐共处；选错模式，等待你的只有冒烟芯片和迷惑调试。
