Three.js 的较小瀑布实现

效果预览

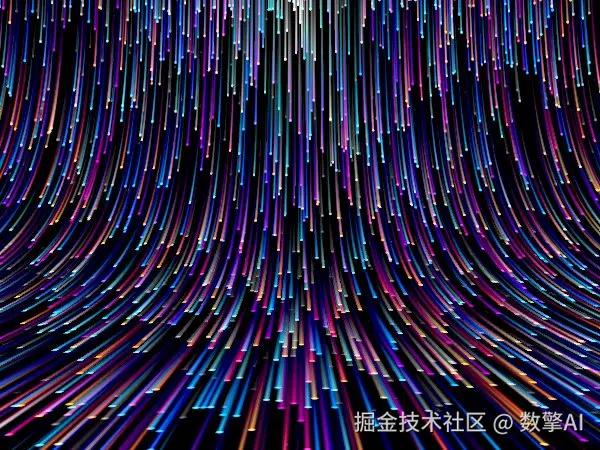

似势气磅礴的瀑布在屏幕中央奔流而下，水面泛起层层涟漪与泡沫。整个场景仅由SDF（Signed Distance Field，有向距离场）光线行进算法实时渲染，无模型、无纹理、无贴图------纯粹的数学之美。

地址：shader.shuqin.cc/

Shader实现原理

1. 整体架构：从两个循环到最终像素

这个着色器的核心结构分为两个阶段：

1. 「外层循环」---SDF光线行进，求出场景中每个像素对应的3D表面点
2. 「内层循环」---在该表面点附近做纹理/噪声合成，生成瀑布的流动细节

sqrt(tanh(...))经过色调映射后输出的最终颜色。

---

2. SDF 光线行进 --- 外层循环的数学

2.1 射线生成

vec2 P = (C + C - r) / r.x;
vec4 rayDir = normalize(vec4(P, 2, 0));

这里C是像素坐标，r是分辨率。(C + C - r)等价于2*C - r，将像素坐标从[0, resolution]映射到[-resolution, +resolution]的范围。除以r.x保持宽高比。vec4(P, 2, 0)表示灯泡位于 z = -2 的位置，看向原点。

normalize()随后得到单位化的光束方向。

2.2 距离场的定义

for (; ++i < 39. && d > 1e-4; z += d = 1. - sqrt(L(O*O)))
    O = z * rayDir - U.xwyx / 4.5;

U = vec4(0, 1, 2, 4)，所以U.xwyx = vec4(0, 4, 1, 0)，除以 4.5 后得到偏移vec4(0, 0.889, 0.222, 0)。

O = z * rayDir - offset表示从地球出发，沿着方向前进z距离后的3D点。

距离场的计算是d = 1. - sqrt(L(O*O))，展开后：

d = 1. - sqrt(O.x² + O.y² + O.z² + O.w²)
  = 1. - length(O)

这是一个**「四维超球体的SDF」**：length(O) = 1时d = 0（表面），length(O) < 1时d > 0（内部），length(O) > 1时d < 0（外部）。

是四维？作者的想法是利用vec4w 的最小值作为额外的"时间"或"形状"维度。这里的 w 的最小值为什么rayDir.w = 0归零，所以实际上废为三维球体 SDF 加上一个固定的偏移。

2.3 光线行进的收敛条件

++i < 39. && d > 1e-4

• 「最大步数39」：防止无限循环，保证性能有上界
• 「收敛阈值 1e-4」：当距离场值小于 0.0001 时认为到达表面

z += d是经典的**球面追踪（Sphere Tracing）**步进策略：每一步前进的距离恰好等于当前点到表面的估计距离，不会保证表面。

---

3.表面坐标转换

光线行进结束后，我们得到了交点O。接下来的代码将其转换为瀑布的纹理坐标：

C = vec2(O.x, atan(O.z, O.y));

这是**「柱坐标变换」**：

• C.x = O.x--- 保留x作为水平坐标
• C.y = atan(O.z, O.y)--- 计算(y, z)平面上的极角

也就是说，瀑布被"展开"为一个圆柱面的展开图。想象一下：一个球体被切开、展平，其经度对应atan(O.z, O.y)，纬度对应O.x。

---

4. 衍射纹理合成------内层循环的数学

4.1 环境光与基础色调

O = vec4(4, 16, 99, 0) / (1e3 * dot(P, P) + 6.);

这里P = U.zy * (P - r.y/r.x * U.xy)经过一系列变换后，计算的是**「错误衰减」**。

dot(P, P)是到中心的距离。分母1000 * dist² + 6创建了一个从中心向衰减的环境光场：

• 中心区域（dist ≈ 0）：O ≈ vec4(4,16,99,0) / 6 ≈ vec4(0.67, 2.67, 16.5, 0)--- 强烈的蓝色调（99 在 B 通道）
• 边缘区域（距离增加）：O急剧衰减至接近0

vec4(4, 16, 99, 0)的颜色选择非常讲究：R/G通道较小，B通道较大，营造出深水的幽蓝色调。

4.2 噪声网格与瀑布流

for (r = L(fwidth(C)) * U.yy; ++j < 9.; C.x += Y.x / 8.)

• fwidth(C)是abs(dFdx(C)) + abs(dFdy(C))，计算像素间坐标的差异率，用于**「抗锯齿」**
• r = L(fwidth(C)) * U.yy获取当前像素处的钎头，U.yy = vec2(1, 1)
• 循环9次，每次C.x增加5e-3/8，即在水平方向上采样9个偏移位置

4.3 α随机数生成

i = fract(sin(dot(vec2(round(C/Y).x, j), 7. + U.xw) * 73.));

这是经典的**「基于罪的哈希」**：

1. round(C/Y)将坐标映射到整数网格。Y = vec2(5e-3, 1)，所以 x 方向网格很密（每 0.005 一个单元），y 方向每 1 一个单元
2. dot(vec2(gridX, j), vec2(7, 4)) * 73--- 网格坐标与循环索引混合，乘以一个大质量数
3. sin(...)把线性输入转化为混沌输出
4. fract(...)截取小数部分，得到[0,1)伪随机数

这个哈希同时依赖**「空间位置」（round(C/Y).x）和 「循环索引」**（j），保证每个采样点都有独立的随机值。

4.4 流动动画

P = C - (T + T * i) * U.xy;
P -= round(P / Y) * Y;

• T = 0.1 * iTime + 9是时间参数
• (T + T * i) * U.xy = vec2(T + T*i, 0)--- 水平方向以T*(1+i)的速度流动
• i是每个网格的Hash值（[0,1)），所以不同网格的速率在T到2T之间随机变化
• P -= round(P/Y)*Y是**「循环旋转」**，将坐标限制在一个网格单元内

这创造了瀑布的核心效果：水流以不同的速度向下游移动，各个单元独立运动，形成整体湍流。

4.5 颜色波动

o = 1. + sin(T + 7. * fract(8663. * i) + U);

• fract(8663. * i)--- 使用另一个哈希产生[0,1)值
• 7. * fract(...)范围范围[0, 7)
• T + ... + U--- 时间 + 随机相位 + 通道偏移（U = vec4(0,1,2,4)）
• sin(...)之间[-1, 1]震荡
• 1. + sin(...)映射到[0, 2]

每个通道（R/G/B/A）都有不同的相位偏移（0/1/2/4），产生丰富的色彩变化。8663是一个大的质量数，避免sin与像素坐标的循环。

4.6 泡沫/水花合成

O += dot(
    smoothstep(r, -r, vec2(
        L(max(P, -U.yx)),
        L(P) - z
    ) - z),
    vec2(exp(19. * P.y), 3)
) * o * o.w;

这是内层循环最核心的合成步骤，分三层分析：

「第一层：SDF形状」

L(max(P, -U.yx)) = L(max(P, vec2(-1, 0)))

max(P, vec2(-1, 0))将P.x达到[-1, +∞)，P.y达到[0, +∞)。然后计算长度。这定义了一个**「半无限平面」**的SDF，只在P.y > 0该区域有价值。

L(P) - z

这是**「圆形的SDF」**（到原点的距离半径）。z = 5e-4，所以极半径很小，形成细小的点状结构。

「第二层：Smoothstep抗锯齿」

smoothstep(r, -r, sdf - z)

注意参数顺序：smoothstep(r, -r, ...)是反向的（通常到大）。sdf < -r当时输出1，sdf > r时输出0。这创造了一个**「温和的半透明边缘」**。

SDF 结果组成vec2，分别对应两个：

• x人口：区域平面的贡献
• y数量：点状水花/泡沫的贡献

「第三层：颜色调制」

vec2(exp(19. * P.y), 3)

• exp(19. * P.y)--- 指数增长。P.y在格子内大致[-0.5, 0.5]，所以19 * P.y在[-9.5, 9.5]之间。P.y > 0当时指数爆发，产生明亮的白色泡沫；P.y < 0时趋近于0
• 3--- 点状水花的固定强度

最后* o * o.w------o是前面计算的颜色振荡（RGB三通道不同相位），o.w是alpha通道的强度调制。

---

5.色调映射与输出

gl_FragColor = sqrt(tanh(O - .02 * U.zwyy));

5.1 tanh--- 软压缩

tanh(x) = (e^x - e^(-x)) / (e^x + e^(-x))，特性：

• tanh(0) = 0
• tanh(±∞) = ±1
• 在x较小时近似线性：tanh(x) ≈ x
• 在x扩大时蓄水至1

相比clamp的硬截断，tanh提供**「平滑的高光压缩」**，避免过曝区域的生硬感。

5.2.02 * U.zwyy

U.zwyy = vec4(2, 4, 1, 1)，乘以0.02后：vec4(0.04, 0.08, 0.02, 0.02)。

这是一个**「颜色平衡偏移」**：不同通道降低不同值，调整整体的冷暖色调。

5.3 sqrt--- 伽玛校正

sqrt(x)等价于pow(x, 0.5)，是近似 Gamma 2.2 → 1.0 的解码。由于 GPU 输出默认在线性空间，而显卡希望 sRGB，sqrt把颜色提亮，让暗部有更多细节。

---

6.关键数学技巧总结

技巧	位置	作用
四维自卫队	外层循环	利用vec4封装3D位置，w少量创造额外的自由度
柱坐标展开	atan(O.z, O.y)	将球面/柱面参数化为2D纹理坐标
辛哈希	fract(sin(dot(...))*73.)	经典GPUα随机数，零纹理依赖
旋转一周	P -= round(P/Y)*Y	无限重复，无 if 分支
反向平滑步	smoothstep(r, -r, ...)	软阈值化，直接得到[0,1]遮罩
指数泡沫	exp(19.*P.y)	基于 y 坐标的非线性爆发
Tanh 色调映射	tanh(O - bias)	平滑高光压缩，避免硬裁切

---

性能分析

阶段	费用	说明
SDF 光线行进	≤39次循环	球面追踪，平均步数约10-20
合成纹理	9次循环/像素	含含 Hash + SDF + 颜色合成
总算术逻辑单元	~200-300次浮点/像素	当代GPU上微不足道

这个着色器在1080p@60fps下运行无压力。其性能关键在于：

1. SDF 的解析求值避免了三角形光栅化
2. 所有"纹理"都是程序化生成，零显存带宽消耗
3. 循环次数有硬上限（39 和 9），无动态分支

---

总结

小瀑布定位展示了SDF光线行进与程序噪声的精妙结合：外层循环用球面追踪表面，内层循环用Hash + SDF合成流动纹理。没有数据顶点，没有纹理贴图，没有预计算全部------视觉效果都来自实时数学损伤。
