three.js地图数学基础(四):瓦片金字塔

XYZ 瓦片金字塔：从连续平面到离散身份

Web Mercator 给出连续的 (x,y)，但网络、缓存和调度器不能用"无限多个点"作为工作单元。XYZ 瓦片金字塔在缩放级别 z 把单位世界均匀切成有限个正方形，并给每个正方形一个整数地址。

1. 每升一级，分辨率如何变化

在缩放级别 z，每条轴上的瓦片数为：
$$n(z)=2zn(z)=2^z$$ n(z)=2z

所以总瓦片数为：
$$N(z)=n2=4zN(z)=n^2=4^z$$ N(z)=n2=4z

z	横向瓦片数	该层总瓦片数	单瓦片世界宽度
0	1	1	1
1	2	4	1/2
2	4	16	1/4
3	8	64	1/8
13	8192	67,108,864	1/8192

总数按 $4z4^z$ 4z 增长，解释了为什么地图引擎永远不能"先创建整层瓦片再选视口"。它必须从视口或树关系出发，只触碰一个很小的活动子集。

2. 从 Mercator 点得到 XYZ

设 normalized Mercator 点为 $(xm,ym)\; (x\_m,y\_m)$ (xm,ym)，在层级 z 上：
$$xf=nxm,yf=nym\; x\_f=n\; x\_m,\backslash qquad\; y\_f=n\; y\_m$$ xf=nxm,yf=nym

浮点数的整数部分表示瓦片索引，小数部分表示瓦片内位置：
$$xt=\lfloor nxm\rfloor \; ,\; yt=\lfloor nym\rfloor \; \backslash boxed\{x\_t=\backslash lfloor\; n\; x\_m\backslash rfloor\},\backslash qquad\; \backslash boxed\{y\_t=\backslash lfloor\; n\; y\_m\backslash rfloor\}$$ xt=⌊nxm⌋,yt=⌊nym⌋
$$uf=nxm-xt,vf=nym-yt\; u\_f=nx\_m-x\_t,\backslash qquad\; v\_f=ny\_m-y\_t$$ uf=nxm−xt,vf=nym−yt

XYZ 的原点位于世界左上角：

• x 从西向东增加；
• y 从北向南增加；
• (0,0) 是该层最西北瓦片；
• (n−1,n−1) 是最东南瓦片。

不要把 XYZ 与 TMS 混淆。TMS 常把 y 轴原点放在左下，二者关系为：
$$yTMS=n-1-yXYZ\; y\_\{\backslash text\{TMS\}\}=n-1-y\_\{\backslash text\{XYZ\}\}$$ yTMS=n−1−yXYZ

本书、MapTiler URL 和教学代码全部使用 XYZ。

3. 半开区间与边界归属

每个规范瓦片覆盖 Mercator 半开区间：
$$[\; xtn\; ,\; xt+1\; n\; )\; \times \; [\; ytn\; ,\; yt+1\; n\; )\; \backslash left[\backslash frac\{x\_t\}\{n\},\backslash frac\{x\_t+1\}\{n\}\backslash right)\; \backslash times\; \backslash left[\backslash frac\{y\_t\}\{n\},\backslash frac\{y\_t+1\}\{n\}\backslash right)$$ [nxt,nxt+1)×[nyt,nyt+1)

半开区间让共享边界只属于一个瓦片，避免一个点在地址计算中同时落入左右两个瓦片。

世界最东边 $xm=1\; x\_m=1$ xm=1 是特殊情况： $\lfloor n\rfloor =n\backslash lfloor\; n\; \backslash rfloor=n$ ⌊n⌋=n，已经跨入下一份重复世界，而不是当前规范世界的最后一列。这个结果对连续平移是正确的；后面会把它记作 canonical x=0, wrap=1。（在视口裁剪或单世界渲染时，引擎通常会通过极值 Clamp 或闭区间处理，避免边界点被误判出界。）

纬度经过 Mercator 截断后，浮点误差仍可能令边界出现 $-\epsilon -\backslash varepsilon$ −ε 或 $1+\epsilon 1+\backslash varepsilon$ 1+ε。因此教学实现把离散 y 夹到 [0,n−1]。水平方向不能这样夹取，因为它必须保留世界重复。

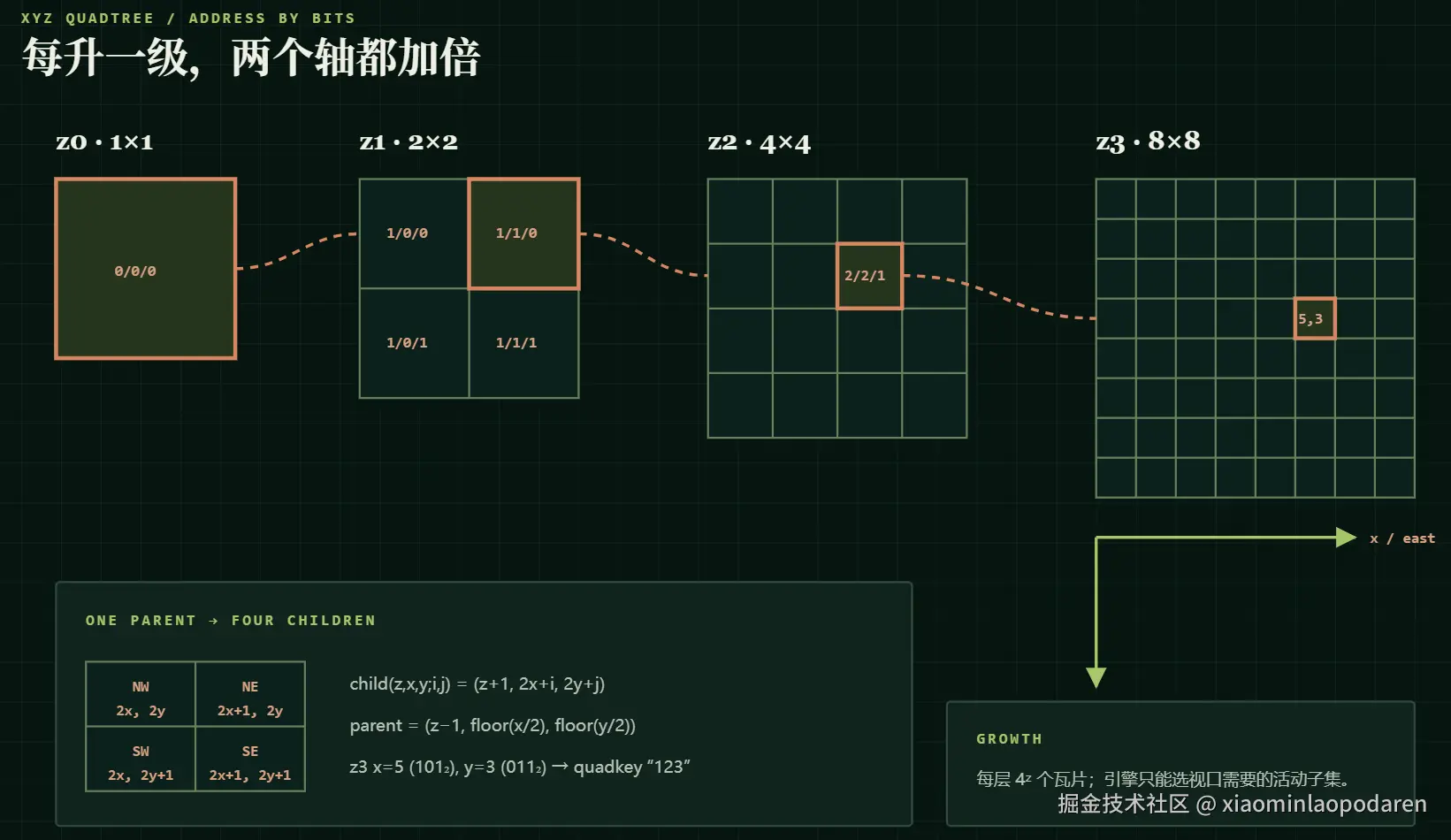

4. 四叉树父子关系

每个 $(z,x,y)(z,x,y)$ (z,x,y) 在下一层恰有四个孩子：
$$child(z,x,y;i,j)=(z+1,\hspace{0.25em} 2x+i,\hspace{0.25em} 2y+j)\backslash text\{child\}(z,x,y;i,j)=(z+1,\backslash ;2x+i,\backslash ;2y+j)$$ child(z,x,y;i,j)=(z+1,2x+i,2y+j)

其中 $i,j\in \{0,1\}i,j\; \backslash in\; \backslash \{0,1\backslash \}$ i,j∈{0,1}：

(i,j)	方位	child x/y
(0,0)	西北 NW	(2x, 2y)
(1,0)	东北 NE	(2x+1, 2y)
(0,1)	西南 SW	(2x, 2y+1)
(1,1)	东南 SE	(2x+1, 2y+1)

反过来，非根瓦片的父级为：
$$parent(z,x,y)=(z-1,\; \lfloor x2\rfloor \; ,\; \lfloor y2\rfloor \; )\backslash text\{parent\}(z,x,y)=\backslash left(z-1,\; \backslash left\backslash lfloor\backslash frac\{x\}\{2\}\backslash right\backslash rfloor,\; \backslash left\backslash lfloor\backslash frac\{y\}\{2\}\backslash right\backslash rfloor\backslash right)$$ parent(z,x,y)=(z−1,⌊2x⌋,⌊2y⌋)

最低有效位决定孩子位于父级的哪一象限：
$$i=x \; mod\; 2,j=y \; mod\; 2i=x\backslash bmod\; 2,\backslash qquad\; j=y\backslash bmod\; 2$$ i=xmod2,j=ymod2

这不是只用于画金字塔的数学。后续瓦片替换会沿父子关系寻找可呈现的祖先或完整孩子集合；缓存保护也会用它识别"当前画面正在依赖的回退瓦片"。

5. Quadkey：把树路径编码成字符串

Quadkey 从最高有效位到最低有效位读取 x/y。在每一级，把该位组合成一个数字：

x 位	y 位	digit	方位
0	0	0	NW
1	0	1	NE
0	1	2	SW
1	1	3	SE

例如 z=3, x=5(101₂), y=3(011₂)：

level bit:  2 1 0
x:          1 0 1
y:          0 1 1
digit:      1 2 3
quadkey:   "123"

Quadkey 的前缀就是祖先路径，适合说明四叉树；但本书运行时以结构化 (z,x,y,wrap) 为准，不用字符串代替热路径里的整数身份。

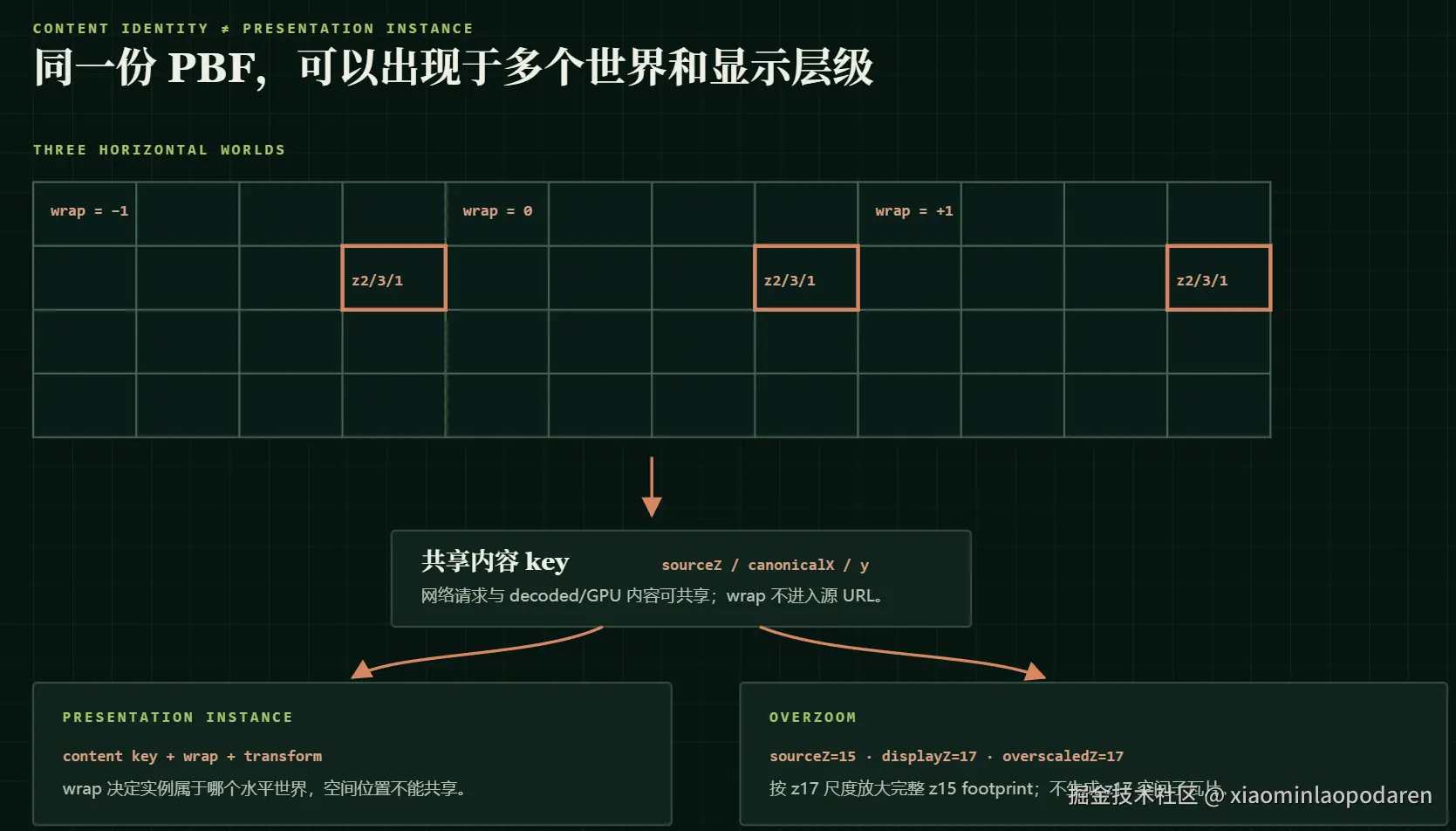

6. 规范地址与重复世界

平面地图允许水平连续滚动。把经度持续向东增加，Mercator x 会经过：

... -0.1, 0.2, 0.9, 1.1, 1.8, 2.1 ...

在 z 级，把 $\lfloor nxm\rfloor \; \backslash lfloor\; nx\_m\; \backslash rfloor$ ⌊nxm⌋ 称为 unwrappedX。它可以小于 0 或大于等于 n。我们将它分解为：
$$wrap=\; \lfloor \; unwrappedXn\; \rfloor \; wrap=\backslash left\backslash lfloor\backslash frac\{unwrappedX\}\{n\}\backslash right\backslash rfloor$$ wrap=⌊nunwrappedX⌋
$$x=unwrappedX(modn)x=unwrappedX\backslash pmod\; n$$ x=unwrappedX(modn)

这里必须使用欧几里得模 ，使余数总在 $$0,n−10,n-1 0,n−1：

const mod = (a, n) => ((a % n) + n) % n;

JavaScript 的 % 是余数运算，-1 % 8 得到 -1，所以不能直接作为规范 x。

分解后：

• canonical (z,x,y)：请求和共享内容的身份；
• wrap：这份内容出现在哪个水平世界；
• unwrappedX=x+wrap·n：恢复连续空间位置。

同一个规范瓦片可在多个 wrap 中显示。网络数据通常只需请求一次，但每个可见实例拥有不同的世界变换。这是"内容身份"和"呈现实例"第一次明确分离。

7. sourceZ、displayZ 与 overscaledZ

瓦片身份还常被三个"缩放级别"混淆：

• sourceZ：数据源实际提供内容的层级；
• displayZ：相机/视口希望观察的层级；
• overscaledZ：同一 source tile 被继续放大时用于渲染尺度和样式判断的层级。

假设数据源最高只到 z=15，视口希望 z=17：

source identity:   15/x/y
spatial footprint: 完整 canonical z15 tile 范围
display scale:     displayZ 17

overzoom 不会产生新的道路、建筑、更细几何或 z17 空间碎片 。它只是把完整的 canonical z15 空间 footprint 按 displayZ=17 的显示尺度继续放大。若把 displayZ=17 错当成新的 source/spatial identity，缓存会制造多份内容副本，cover 也会虚构源并不存在的子瓦片。

8. 从地址恢复空间范围

给定 {z,x,y,wrap}：
$$unwrappedX=x+wrap\cdot 2zunwrappedX=x+wrap\backslash cdot\; 2^z$$ unwrappedX=x+wrap⋅2z

瓦片的 normalized Mercator 边界为：
$$west=\; unwrappedXn\; ,east=\; unwrappedX+1n\; west=\backslash frac\{unwrappedX\}\{n\},\backslash qquad\; east=\backslash frac\{unwrappedX+1\}\{n\}$$ west=nunwrappedX,east=nunwrappedX+1
$$north=yn,south=\; y+1n\; north=\backslash frac\{y\}\{n\},\backslash qquad\; south=\backslash frac\{y+1\}\{n\}$$ north=ny,south=ny+1

注意：此处 north 与 south 代表归一化 Mercator 坐标值 $ym\; y\_m$ ym。由于坐标原点位于西北角， $ym\; y\_m$ ym 向南递增，因此在 $ym\; y\_m$ ym 数值上 north<south（在地理纬度上则相反， $latnorth\; >\; latsouth\; \backslash text\{lat\}${north} > \text{lat}{south} latnorth>latsouth）。

边界函数返回空间范围，不自动逆投影为经纬度；需要显示地理范围时再显式调用逆投影。

9. 地址层的工程不变量

1. z/x/y 是整数；x/y 是索引，不是坐标单位；
2. 规范 $x\in$0,2z−1x\in0,2\^z-1 x∈0,2z−1，规范 $y\in$0,2z−1y\in0,2\^z-1 y∈0,2z−1；
3. 只有水平方向 wrap，Web Mercator 世界不做垂直重复；
4. 请求身份忽略 wrap，呈现位置保留 wrap；
5. overzoom 改变显示尺度，不凭空创造源内容；
6. 父子替换依赖空间 footprint，不能只比较字符串 key；
7. 地址范围使用半开区间，边界归属必须一致。

下一篇教程会实现这组不变量，并用 179.9° 与 −180.1° 检查跨反经线后的规范地址。

---
