中断入门 --- PIR 中断控制板载 LED

配套硬件 ：DshanMCU-F407（STM32F407ZGT6）+ 人体红外感应模块（PIR）
前置知识 ：已完成 PIR 轮询控制 LED 实验
学习理念：理解"CPU 主动去问 vs 外设主动通知"的本质区别

文章目录

  • [中断入门 --- PIR 中断控制板载 LED](#中断入门 — PIR 中断控制板载 LED)
    • [1. 中断------是什么？](#1. 中断——是什么？)
      • [1.1 生活中的例子](#1.1 生活中的例子)
      • [1.2 中断 vs 轮询](#1.2 中断 vs 轮询)
      • [1.3 中断的完整流程（6 步）](#1.3 中断的完整流程（6 步）)
    • [2. STM32 中断体系](#2. STM32 中断体系)
      • [2.1 NVIC（嵌套向量中断控制器）](#2.1 NVIC（嵌套向量中断控制器）)
      • [2.2 EXTI（外部中断/事件控制器）](#2.2 EXTI（外部中断/事件控制器）)
      • [2.3 中断优先级](#2.3 中断优先级)
    • [3. 硬件接线](#3. 硬件接线)
      • [3.1 接线表](#3.1 接线表)
      • [3.2 PIR 模块本身的三样调节](#3.2 PIR 模块本身的三样调节)
    • [4. CubeMX 配置（中断版）](#4. CubeMX 配置（中断版）)
      • [4.1 新建工程](#4.1 新建工程)
      • [4.2 引脚配置](#4.2 引脚配置)
      • [4.3 GPIO 参数配置](#4.3 GPIO 参数配置)
      • [4.4 NVIC 配置（重要！）](#4.4 NVIC 配置（重要！）)
      • [4.5 时钟配置](#4.5 时钟配置)
      • [4.6 生成工程](#4.6 生成工程)
    • [5. 中断代码逐层解读](#5. 中断代码逐层解读)
      • [5.1 完整的调用链](#5.1 完整的调用链)
      • [5.2 EXTI0_IRQHandler（由 CubeMX 生成在 stm32f4xx_it.c）](#5.2 EXTI0_IRQHandler（由 CubeMX 生成在 stm32f4xx_it.c）)
      • [5.3 HAL_GPIO_EXTI_IRQHandler（由 CubeMX 生成，HAL 库内部）](#5.3 HAL_GPIO_EXTI_IRQHandler（由 CubeMX 生成，HAL 库内部）)
      • [5.4 你写的回调函数 HAL_GPIO_EXTI_Callback](#5.4 你写的回调函数 HAL_GPIO_EXTI_Callback)
      • [5.5 全局变量 vs 局部变量](#5.5 全局变量 vs 局部变量)
    • [6. 遇到的问题全记录](#6. 遇到的问题全记录)
      • [问题 ①：LED 一直亮，手怎么晃都没反应](#问题 ①：LED 一直亮，手怎么晃都没反应)
      • [问题 ②：H/L 跳线帽搞不清](#问题 ②：H/L 跳线帽搞不清)
      • [问题 ③：TIME 旋钮的作用](#问题 ③：TIME 旋钮的作用)
      • [问题 ④：为什么调试时看不到 while(1) 被跳出](#问题 ④：为什么调试时看不到 while(1) 被跳出)
      • [问题 ⑤：中断优先级怎么理解](#问题 ⑤：中断优先级怎么理解)
      • [问题 ⑥：刚上电 LED 就亮](#问题 ⑥：刚上电 LED 就亮)
    • [7. PIR 模块硬件详解](#7. PIR 模块硬件详解)
      • [7.1 模块上的三个可调元件](#7.1 模块上的三个可调元件)
      • [7.2 什么时候需要等 30 秒？](#7.2 什么时候需要等 30 秒？)
      • [7.3 为什么盖布没用？](#7.3 为什么盖布没用？)
    • [8. 轮询 vs 中断对比](#8. 轮询 vs 中断对比)
      • [8.1 核心代码对比](#8.1 核心代码对比)
      • [8.2 CPU 占用对比](#8.2 CPU 占用对比)
      • [8.3 什么时候用轮询，什么时候用中断？](#8.3 什么时候用轮询，什么时候用中断？)
    • [9. 扩展思考](#9. 扩展思考)
      • [9.1 如果改为下降沿触发会怎样？](#9.1 如果改为下降沿触发会怎样？)
      • [9.2 如果要实现"人来了亮，人走了灭"？](#9.2 如果要实现"人来了亮，人走了灭"？)
      • [9.3 中断里面能不能用 HAL_Delay？](#9.3 中断里面能不能用 HAL_Delay？)
      • [9.4 后续你学到什么](#9.4 后续你学到什么)

微信视频2026-05-26_213809_618

1. 中断------是什么？

⭐⭐⭐ MUST MASTER

1.1 生活中的例子

复制代码
你在看书（CPU 在跑 while(1)）

邮递员按门铃（中断信号来了）

你放下书，跑去开门（CPU 暂停当前任务，跳去执行中断服务函数）

处理完了，回来继续看书（CPU 回到 while(1) 继续跑）

核心点：你不用每 5 秒去门口看一眼有没有人（轮询），门铃响了自然会叫你（中断）。

1.2 中断 vs 轮询

对比 轮询（Polling） 中断（Interrupt）
CPU 怎么知道外设需要处理？ 反复去问 外设主动通知
CPU 在等待时在做什么？ 一直在查寄存器 可以干别的事，也可以休眠
响应速度 取决于轮询间隔 即时
适合场景 外设状态变化慢、不追求实时 外设随时可能产生数据
代码复杂度 简单 稍复杂（需要了解中断机制）

1.3 中断的完整流程（6 步）

复制代码
第 1 步：外设产生中断信号
         PIR 检测到人 → PE0 从低变高

第 2 步：CPU 检测到中断请求（IRQ）
         检查当前是否有更高优先级的中断

第 3 步：CPU 自动保护"现场"
         保存当前正在执行的指令地址、寄存器到栈中

第 4 步：跳转到中断向量表
         找到 EXTI0_IRQHandler（PE0 对应的中断服务函数入口）

第 5 步：执行中断服务函数
         EXTI0_IRQHandler → HAL_GPIO_EXTI_IRQHandler → 你写的 Callback

第 6 步：恢复"现场"，返回原来被打断的地方
         继续执行 while(1) 中被中断的那条指令的下一条

2. STM32 中断体系

⭐⭐⭐ MUST MASTER

2.1 NVIC（嵌套向量中断控制器）

NVIC = Nested Vectored Interrupt Controller

它是 STM32 内部管理所有中断的"总调度中心"，负责：

  • 决定哪个中断更重要（优先级）
  • 中断来了，该跳到哪个函数去执行（向量）
  • 处理高优先级中断打断低优先级中断（嵌套）

2.2 EXTI（外部中断/事件控制器）

EXTI = External Interrupt/Event Controller

检测 GPIO 引脚上的边沿信号（上升沿、下降沿），产生中断请求。

GPIO 和 EXTI 线的对应关系：

复制代码
PA0 ─── EXTI0 ─── NVIC ─── CPU
PB0 ─── EXTI0        │
PE0 ─── EXTI0        │ 所有 GPIO 的 0 号引脚都共用 EXTI0
PG0 ─── EXTI0        │ 但同一时刻只能选一个
                     ↓
               EXTI0_IRQHandler

重要限制：同一编号的引脚只能有一个配成 EXTI 模式。比如配了 PE0 为 EXTI0，就不能再配 PA0/PB0/PF0 为 EXTI0。

2.3 中断优先级

STM32F4 用 4 位二进制表示优先级，共 16 级（0~15）。数值越小优先级越高。

优先级分组：

组 抢占优先级位数 子优先级位数 说明
Group 0 0 4 所有中断同级，没有抢占
Group 1 1 3 2 级抢占，每级 8 个子优先级
Group 2 2 2 4 级抢占，每级 4 个子优先级
Group 3 3 1 8 级抢占，每级 2 个子优先级
Group 4 4 0 16 级抢占，无子优先级（默认）

CubeMX 默认用 Group 4，即 16 个独立的优先级等级。

3. 硬件接线

3.1 接线表

和 PIR 轮询实验完全一样：

PIR 模块 F407 说明
VCC（红） 3.3V 供电
GND（黑） GND 共地
OUT（绿） PE0 中断输入脚

3.2 PIR 模块本身的三样调节

复制代码
┌──────────────────────────────────────┐
│   PIR 模块（背面）                     │
│                                      │
│    ┌──┐         ┌──┐                 │
│    │  │ SENS    │  │ TIME             │
│    │  │（距离）  │  │（延时）           │
│    └──┘         └──┘                 │
│                                      │
│    ┌─────┐                            │
│    │ H/L │ ← 跳线帽（触发模式）        │
│    └─────┘                            │
└──────────────────────────────────────┘

本次实验推荐设置：

  • 跳线帽 → 拔掉 （等价 L / 不可重复触发）

  • TIME 旋钮 → 逆时针拧到底（最短延时~2秒）

  • SENS 旋钮 → 拧到中间（距离~5米）

4. CubeMX 配置（中断版）

4.1 新建工程

  1. 打开 CubeMX → New Project
  2. 搜索 STM32F407ZGTx → 双击选中

4.2 引脚配置

引脚 设置 说明
PE0 GPIO_EXTI0 PIR 输出，配成外部中断
PF9 GPIO_Output 板载 LED1

配完后 PE0 引脚上会多出一个 EXTI 标签。

4.3 GPIO 参数配置

左边菜单栏 → GPIO → 找到 PE0：

参数 设置值 说明
GPIO mode External Interrupt Mode with Rising edge trigger detection 上升沿触发（从低到高时中断）
GPIO Pull-up/Pull-down Pull-down 没人时默认低电平
Maximum output speed Low（保存默认） 输入不需要速度配置
User Label 可留空或填写 "PIR_IN" 方便识别

为什么选 Rising edge（上升沿）？

复制代码
PIR_OUT: ───────┬──────────────
                │
          低→高的瞬间就是"人进入检测范围"
          在这个瞬间触发一次中断就够用了
          选 Falling edge（下降沿）就是检测人离开
          选 Both 就是进入和离开都触发

4.4 NVIC 配置（重要！）

左边菜单栏 → System Core → NVIC：

找到 EXTI line 0 interrupt → 打勾 Enabled

复制代码
☑ EXTI line 0 interrupt          ← 这个必须勾上！
  Preemption Priority: 5         ← 默认就好，不冲突
  Sub Priority: 0

为什么必须在 NVIC 打勾？

不打勾 = CPU 知道中断来了，但是"不理会" = 中断永远不会被响应。

这是 STM32 中断的"总闸"，永远记得要在这里打勾。

4.5 时钟配置

Clock Configuration → HCLK = 168 MHz

4.6 生成工程

Project Manager：

  • Project Name: pir_interrupt
  • Toolchain/IDE: MDK-ARM
  • 点击 GENERATE CODE

5. 中断代码逐层解读

5.1 完整的调用链

复制代码
硬件检测到 PE0 上升沿
       ↓
CPU 暂停 while(1)，跳到中断向量表
       ↓
向量表找到 EXTI0_IRQHandler（在 stm32f4xx_it.c）
       ↓
EXTI0_IRQHandler 调用 HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0)
       ↓
HAL_GPIO_EXTI_IRQHandler 清除中断标志位
       ↓
HAL_GPIO_EXTI_IRQHandler 调用你写的 HAL_GPIO_EXTI_Callback(GPIO_PIN_0)
       ↓
你的回调函数执行：Toggle LED
       ↓
返回 while(1)，继续执行

5.2 EXTI0_IRQHandler（由 CubeMX 生成在 stm32f4xx_it.c）

c 复制代码
/**
  * @brief  EXTI line0 中断服务函数
  * @note   当 PE0 检测到上升沿时，硬件自动跳到这里
  */
void EXTI0_IRQHandler(void)
{
  /* USER CODE BEGIN EXTI0_IRQn 0 */

  /* USER CODE END EXTI0_IRQn 0 */

  // 这行是核心：调 HAL 库函数做实际处理
  HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);

  /* USER CODE BEGIN EXTI0_IRQn 1 */

  /* USER CODE END EXTI0_IRQn 1 */
}

5.3 HAL_GPIO_EXTI_IRQHandler（由 CubeMX 生成，HAL 库内部）

这个函数你做不了任何修改，它在 HAL 库里。它的工作：

  1. 检查 EXTI_PR 寄存器中对应位是否置 1（确认中断确实发生了）
  2. 清除中断标志位（这一步必须做，否则 CPU 以为中断一直在持续）
  3. 调用你写的回调函数

5.4 你写的回调函数 HAL_GPIO_EXTI_Callback

c 复制代码
/* USER CODE BEGIN 4 */

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    // 判断是哪个引脚触发了中断
    // 如果多个引脚都配了中断，用这个区分
    if (GPIO_Pin == GPIO_PIN_0)
    {
        // 翻转 LED 状态
        HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
    }
}

/* USER CODE END 4 */

为什么这里不用 while(1) 一直跑？

因为中断的回调函数是被动调用 的------没有中断发生时，CPU 在 while(1) 里正常执行。只有 PE0 出现上升沿时，回调函数才被触发执行。执行完立即返回 while(1)。

5.5 全局变量 vs 局部变量

你踩过的坑：

c 复制代码
// ❌ 错误写法：变量定义在回调内部，每次进来重新声明
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    volatile int val = 0;   // 每次中断进来都是 0
    val = val + 1;           // 每次都是 1
    // val 永远到不了 2！
}
c 复制代码
// ✅ 正确写法：变量定义在全局区，永远不会被销毁
/* USER CODE BEGIN PV */
volatile int irq_count = 0;   // 全局变量
/* USER CODE END PV */

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_0)
    {
        irq_count++;           // 每次中断进来，值增加
        HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
    }
}

为什么加 volatile？

  • volatile 告诉编译器：这个变量可能被中断修改
  • 防止编译器优化（编译器看到 while(1) 里没有改 irq_count，可能直接把它优化掉，导致永远读到 0）

6. 遇到的问题全记录

问题 ①：LED 一直亮，手怎么晃都没反应

现象：烧录中断代码后，板载 LED1 一直亮着，手在 PIR 前晃动无变化。

排查过程：

  1. 怀疑中断没触发 → 加 val 计数 Watch 窗口看 → 计数值不动
  2. 怀疑 NVIC 没配置 → 打开 CubeMX 检查 → 发现没在 NVIC 给 EXTI0 打勾
  3. 打勾后重新生成 → 问题仍然存在
  4. 怀疑 PIR 模块坏了 → 烧回轮询代码测 → 轮询版 LED 也一直亮
  5. 原因：PIR 模块的三个调节硬件

最终解决：

  • 拔掉跳线帽（H/L 模式选择）
  • TIME 旋钮逆时针拧到底（延时最短）
  • 重新上电，等待 30 秒让 PIR 稳定

经验和教训：

  • 硬件问题（PIR 模块上的物理调节）影响了所有软件测试
  • 轮询版和中断版都"死"是因为 PIR 一直输出高电平，不是中断代码的问题
  • 遇到"都不工作"的情况，优先检查硬件

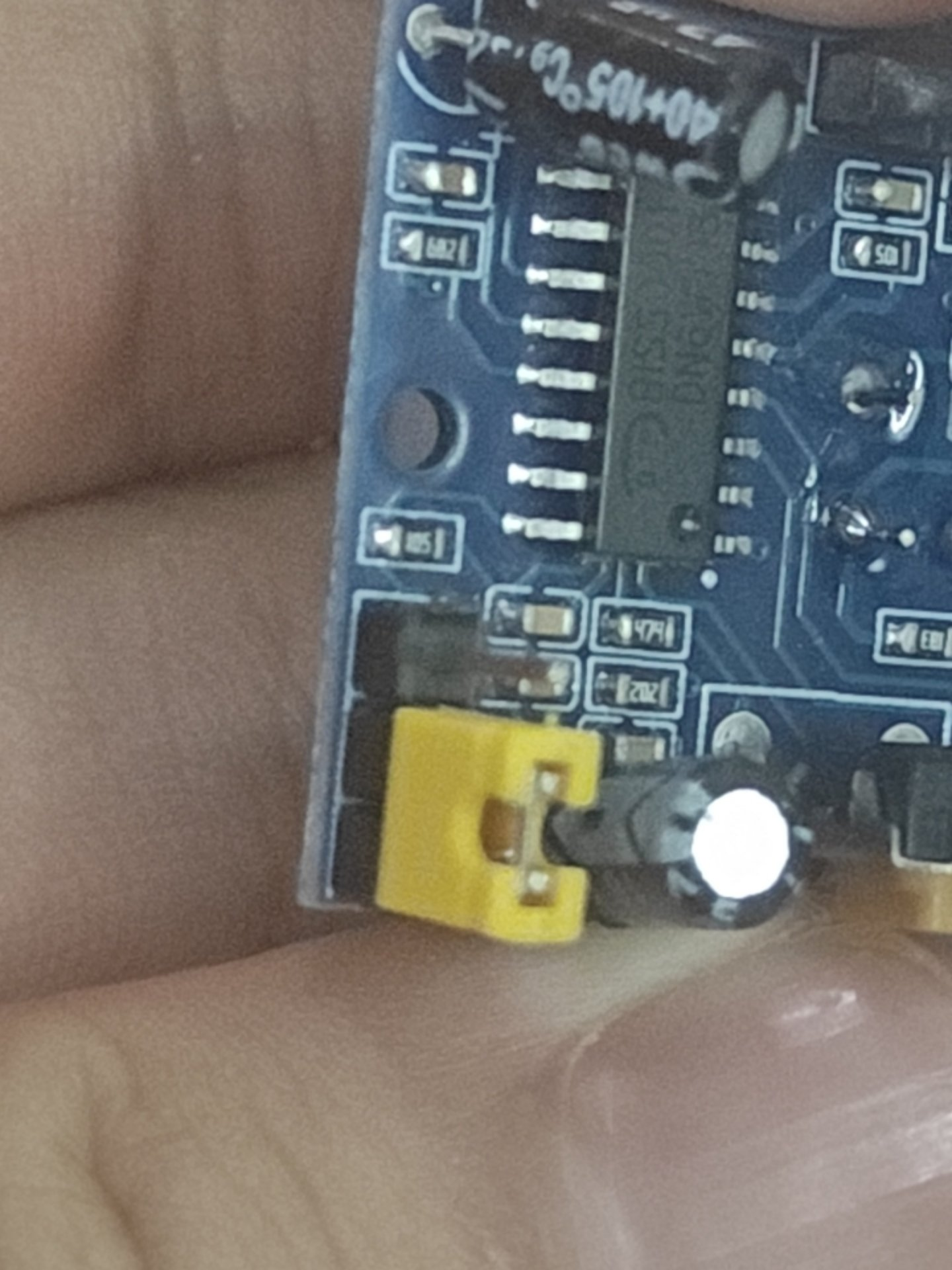

问题 ②：H/L 跳线帽搞不清

现象：跳线帽插在 H 时，PIR 触发一次后 LED 就锁死了。拔掉（L 模式）就正常。

原理：

跳线帽位置 模式 行为
H 可重复触发 人一直在感应区 → OUT 持续输出高电平
L 不可重复触发 检测到人 → OUT 输出一个高电平脉冲（约 2-3 秒）→ 自动恢复低电平
拔掉 等价 L 模式 同上

为什么 H 模式会让 LED 卡住？

复制代码
H 模式 CPU 眼中的 PE0：
人进入 → ──────── 高（持续）──────────→ 人离开才恢复低
          ↑ 第 1 次触发中断（Toggle：亮）
                   ↑ 不会再触发
                           ↑ 第 2 次中断一直不来（Toggle 不再执行）

L 模式 CPU 眼中的 PE0：
人进入 → ──── 高（2 秒）────→ 低 → 人再进入 → ── 高（2 秒）──→ 低
          ↑ 触发中断（亮）          ↑ 又触发中断（灭）

结论：中断实验推荐用 L 模式（拔掉跳线帽或跳到 L）。

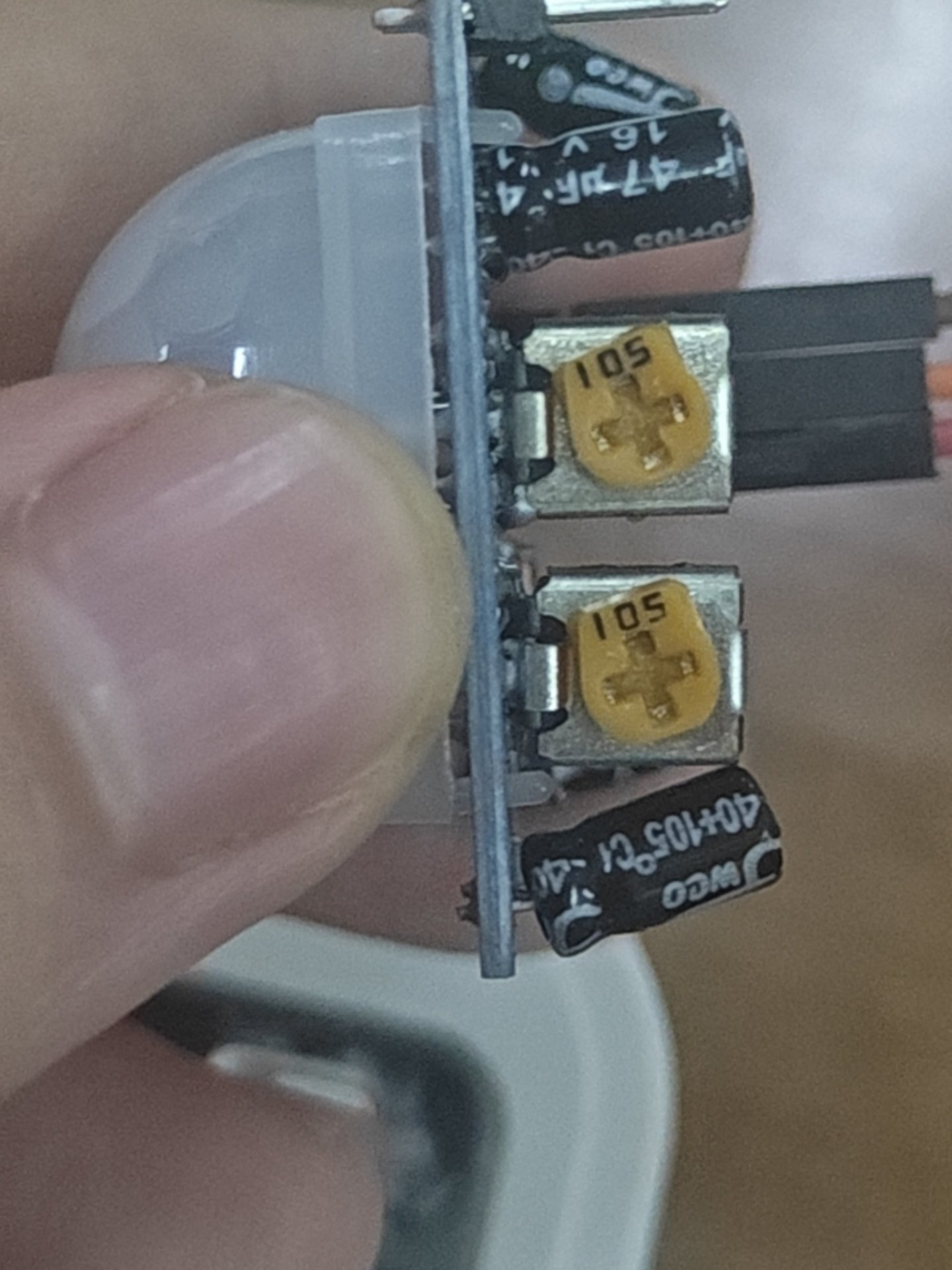

问题 ③：TIME 旋钮的作用

现象：一个银色的十字旋钮，往一边拧 PIR 很灵敏，往另一边拧就没反应。

原理 ：TIME 旋钮控制 OUT 输出高电平的持续时间。

复制代码
逆时针拧到底（箭头指向 "-"）→ 延时 ~2 秒
               ↓
     ────┐          ┌──── 低（2 秒后自动恢复）
         └──────────┘
          高电平（2 秒）

顺时针拧到底（箭头指向 "+"）→ 延时 ~30 秒
               ↓
     ────────────────────────── 高（30 秒都不恢复）

另一个银色旋钮 SENS：控制检测距离（检测范围），不是灵敏度。

问题 ④：为什么调试时看不到 while(1) 被跳出

现象：在 Keil 里按 F5 全速运行，手靠近 PIR，看代码窗口------光标永远在 while(1) 里，看不到跳去中断函数。

原因：中断的响应速度极快。

  • 从 PE0 产生上升沿 → CPU 跳进 EXTI0_IRQHandler → 执行完回调 → 回到 while(1)
  • 整个过程约 几个微秒（1 微秒 = 0.000001 秒）
  • Keil 的代码高亮刷新率跟不上，你根本看不到这个瞬间

想看的话：在回调函数这行加断点

c 复制代码
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_0)
    {
        // 双击左边栏，出现红色圆点就是断点
        HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);   ← 断点加这行
    }
}

加好断点后按 F5 全速运行，手靠近 PIR，Keil 就会停在断点处，这时你能看到：

  • 代码停在回调函数里
  • 左边 Call Stack 窗口显示 main() → ... → HAL_GPIO_EXTI_Callback
  • 说明程序确实"跳出"了 while(1)，进入了中断回调

按一下 F8（单步执行）走完这一行，按 F5 继续运行。

问题 ⑤：中断优先级怎么理解

现象：NVIC 打勾了 EXTI0 中断，Preemption Priority 保持默认 5。

解释 ：优先级 5 表示中等优先级（0 最高，15 最低）。在只有一个外设使用中断时，优先级是多少并不重要------只要打勾了就会执行。优先级只在多个中断同时发生时才起作用（谁优先级高就先响应谁）。

问题 ⑥：刚上电 LED 就亮

现象：烧录完程序，板载 LED1 一上电就亮着。

原因：CubeMX 默认 PF9 初始输出状态是 Low（低电平），而 DshanMCU-F407 的板载 LED 是低电平亮。

解决 ：在 USER CODE BEGIN 2 加一行初始化：

c 复制代码
/* USER CODE BEGIN 2 */
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, GPIO_PIN_SET);  // 初始灭
/* USER CODE END 2 */

7. PIR 模块硬件详解

7.1 模块上的三个可调元件

复制代码
┌────────────────────────────────────┐
│          PIR 模块（RE200B）          │
│                                    │
│     跳线帽 H/L ← 触发模式选择        │
│                │                    │
│  SENS 旋钮     │   TIME 旋钮         │
│  （检测距离）   │   （输出延时）        │
│                                    │
│  逆时针=距离短  │   逆时针=延时短      │
│  顺时针=距离远  │   顺时针=延时长      │
└────────────────────────────────────┘

7.2 什么时候需要等 30 秒？

PIR 模块刚上电时，内部有一个"稳定期"（约 30~60 秒）：

  • 模块在自检、校准环境红外背景
  • 这段时间内模块可能输出不稳定（一直高或一直低）
  • 30 秒后进入正常工作状态

所以你每次给 PIR 重新上电后，等 30 秒再做测试，不要一上电就急着试。

7.3 为什么盖布没用？

PIR 检测的是人体红外辐射（热信号） ，不是可见光。用布盖住没用的------布会保持你的手温，PIR 仍然能检测到。要测试 PIR，需要人离开感应范围，不是"挡住"。

8. 轮询 vs 中断对比

8.1 核心代码对比

轮询版本 中断版本
while(1) 里每 100ms 读一次 while(1) 里什么都不用做
CPU 不断检查寄存器 CPU 空闲，等外设叫它
响应延迟 = 轮询间隔（最大 100ms） 响应延迟 = 微秒级

8.2 CPU 占用对比

复制代码
轮询 CPU 占用：
┌────────────────────────────────────────────┐
│ 读 PE0 │ 写 PF9 │ 读 PE0 │ 写 PF9 │ 读 PE0 │
└────────────────────────────────────────────┘
CPU 80% 时间都在"读 PE0"这件事上

中断 CPU 占用：
┌────────────────────────────────────────────┐
│ while(1) 空转（或休眠）                      │
│                                              │
│          ← 中断来了 → 写 PF9 → 回去          │
│                                              │
│ while(1) 继续空转                            │
└────────────────────────────────────────────┘
CPU 99% 的时间是空闲的

8.3 什么时候用轮询，什么时候用中断？

场景 推荐 原因
按键检测 中断或轮询 看需求，按键抖动需要消抖
PIR 检测 中断或轮询 PIR 变化慢，两种都可以
串口接收数据 中断 数据随时可能来，轮询会丢
GPS 接收 中断（DMA+IDLE） 数据持续不断，轮询 CPU 扛不住
超声波测距 中断（输入捕获） 需要精确测量脉宽，微秒级响应

9. 扩展思考

9.1 如果改为下降沿触发会怎样？

c 复制代码
// CubeMX 中把 GPIO mode 改为：
External Interrupt Mode with Falling edge trigger detection

这样 PIR 检测到有人进去的那一瞬间不触发，人离开时触发。所以 PIR 检测到人 → LED 不亮，人离开 → LED 亮。

9.2 如果要实现"人来了亮，人走了灭"？

c 复制代码
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_0)
    {
        // 读取当前电平，而不是翻转
        if (HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_0) == GPIO_PIN_SET)
        {
            // 上升沿：人来了 → 开灯
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, GPIO_PIN_RESET);
        }
        else
        {
            // 下降沿：人走了 → 关灯
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9, GPIO_PIN_SET);
        }
    }
}

9.3 中断里面能不能用 HAL_Delay？

不能 。HAL_Delay 依赖 SysTick 中断，而中断里的优先级如果高于 SysTick，SysTick 就无法执行，HAL_Delay 会死锁。

如果需要延时，用定时器代替，或者用"状态机"思想------在中断里只设一个标志位，在 while(1) 里检测标志位后再执行延时代码。

c 复制代码
volatile uint8_t pir_triggered = 0;

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
    if (GPIO_Pin == GPIO_PIN_0)
    {
        pir_triggered = 1;   // 只设标志，不做事
    }
}

int main()
{
    while (1)
    {
        if (pir_triggered)
        {
            pir_triggered = 0;
            HAL_GPIO_TogglePin(GPIOF, GPIO_PIN_9);
            HAL_Delay(500);     // 在 while(1) 里可以用延时
        }
    }
}

9.4 后续你学到什么

复制代码
06-4: OLED调试（你没OLED，可以用LCD替代或串口printf）
06-5-1: 定时器消抖（替代 HAL_Delay 做延时，更精确）
06-5-2: 环形缓冲区（存储连续的中断触发时间戳）
06-5-3: 防按键丢失（用中断+缓冲区保证数据不丢）

编写日期 ：2026年5月25日
适用硬件 ：DshanMCU-F407（STM32F407ZGT6）+ PIR 人体红外模块
配套视频 ：06-1 中断概念 → 06-2 中断体系 → 06-3 GPIO 中断编程
踩坑记录：PIR H/L 模式选择、TIME 旋钮调节、NVIC 勾选、局部变量 vs 全局变量、Keil 调试看不到中断跳转

相关推荐
芯岭技术郦20 分钟前
批量不到1元，芯岭技术集成 2.4G 射频32 位 MCU 与 USB2.0的超低功耗 SoC XL2417U
单片机·嵌入式硬件·射频工程
少年、潜行3 小时前
【开源】基于STM32的无线姿态检测仪设计
stm32·嵌入式硬件·开源·姿态检测仪
三品吉他手会点灯5 小时前
STM32F103 学习笔记-22-DMA(第1节)-DMA功能框图讲解和DMA初始化结构体讲解
笔记·stm32·单片机·嵌入式硬件·学习
陌上花开缓缓归以6 小时前
定时器和延时函数选型
单片机
华普微HOPERF7 小时前
电视冰箱洗衣机、空调风扇热水器，Matter协议如何塑造全屋智能？
嵌入式硬件·物联网·智能家居·matter协议·全屋智能
ThornArmor7 小时前
【控制篇】斩断无休止空转：4-bit 指令集里的跳转律令与时序状态机
c语言·汇编·c++·单片机·嵌入式硬件
篮子里的玫瑰7 小时前
STM32/MCU【IAP在线升级】全流程深度解析与实战指南
stm32·单片机·嵌入式硬件
深圳市青牛科技实业有限公司8 小时前
D3815C30V/0.8A高调光比 LED恒流驱动器介绍
单片机·嵌入式硬件·人机交互·摄像机
Plankton_Li8 小时前
嵌入式国密加密：STM32L4 + MIRACL 库实现 SM2 加解密
stm32·单片机·嵌入式软件
高速上的乌龟9 小时前
Lattice LFCPNX-100 HSB+Fpga开发详解：2.2 Marvell MV-Q3244 Phy的Podl电路详解
单片机·嵌入式硬件·fpga开发·软件工程
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03【踩坑记录 | 第一篇】微软商店无法使用时，如何手动安装 OpenAI Codex？附`.msix`文件系统错误解决方法04【AI】2026 年具身智能模型和世界模型总结05裂开！ChatGPT 居然开始要手机号验证，附详细解决方法06CC-Switch & Claude 基于 Linux 服务器安装使用指南07Codegraph 实战：用知识图谱让 AI 编程效率翻倍08Codex使用DeepSeek API的方法（cc switch + codex bridge方案）09给 Claude Code 装上“技能库”和“眼睛”：配置 Skills 与图片识别实战10LLM Wiki：让大模型替你打理知识库的完整指南
