LP2188A,LP2188AL,LP2188BL是LP2188系列5V 固定输出、非隔离降压恒压驱动芯片，主要差别是功率管耐压、最大输出电流与封装。适用于 85VAC~265VAC 全范围输入电压的非隔离 Buck、Buckboost 拓扑结 构，尤其适用于小家电、白色家电等电源的驱动。采用SOP7封装。
关键差异（A / AL / BL）
| 型号 | 功率管耐压 | 典型输出能力 | 丝印 / 印字 | 备注 |
|---|---|---|---|---|
| LP2188A | 750V | 5V/200mA（1W） | LP2188A | 标准款，最常用 |
| LP2188AL | 750V | 5V/100mA（0.5W） | ALXXXX | 降功率版，适合小夜灯、遥控器 |
| LP2188BL | 800V | 5V/300mA（1.5W） | BLXXXX | 高耐压 / 大电流版，余量更大 |

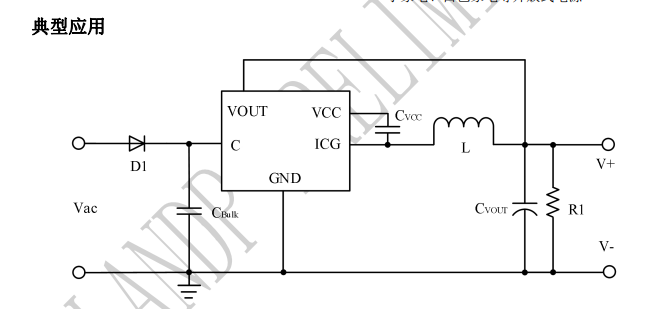

典型应用电路:
电路的关键优势（对应 LP2188 系列的特点）
无启动电阻：传统电源需要高压启动电阻给 VCC 供电，LP2188 通过 VOUT 引脚直接从高压母线取电，省掉了启动电阻，简化电路、降低功耗。
无电流采样电阻：内置电流采样功能，不需要外接 CS 电阻，进一步减少外围元件。
内置 750V/800V 高压 MOS：单芯片集成功率管，无需额外 MOS，SOP-7 封装体积小，适合 PCB 空间紧张的场景。
电路整体功能
这是一个交流输入、直流 5V 输出的非隔离 Buck 电源，专为小家电、智能模块等低功耗场景设计，核心特点是外围极简、无需启动电阻和电流采样电阻。
二、各模块详解
- 输入整流滤波（左侧部分）
D1：整流二极管
把交流电（Vac）转换成单向脉动直流电，一般用 1N4007 等高压整流管。
Cbulk：输入滤波电容
滤除整流后的纹波，为芯片提供平滑的高压直流母线电压，通常选 0.1~1μF/400V 的陶瓷或电解电容。
- LP2188 芯片核心模块
VOUT 引脚：输出固定 5V 电压，同时也是芯片的高压供电回路节点。
C 引脚（补偿脚）：接环路补偿元件，优化控制环路稳定性，抑制纹波和振荡。
GND 引脚：芯片和整个电源的参考地。
VCC 引脚：芯片内部供电脚，接 Cvcc 电容，用来滤除内部电源噪声，保证芯片稳定工作。
ICG 引脚：内置功率 MOS 的驱动 / 电流控制脚，外接电感 L，是 Buck 拓扑的开关控制端。
- 输出滤波与负载（右侧部分）
L：功率电感
Buck 拓扑的核心储能元件，在开关管导通时储存能量，关断时释放能量给负载，是实现降压的关键。电感值通常在 1~10mH 之间，根据输出电流选择。
Cvout：输出滤波电容
滤除输出纹波，稳定 5V 输出电压，降低输出噪声，一般用 10~100μF/10V 的电解或陶瓷电容。
R1：负载电阻
代表实际应用中的负载（比如 MCU、LED、传感器等），输出电压 V+ / V - 之间的电压就是稳定的 5V。

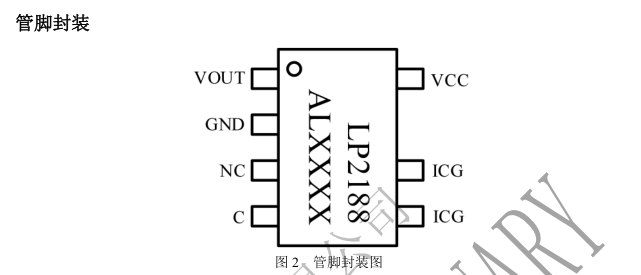

管脚封装：
引脚定义（SOP‑7L，三者完全一样）
VOUT：输出 5V
GND：地
NC：空脚
C：补偿
ICG：电流 / 环路控制
ICG：电流 / 环路控制
VCC：芯片供电

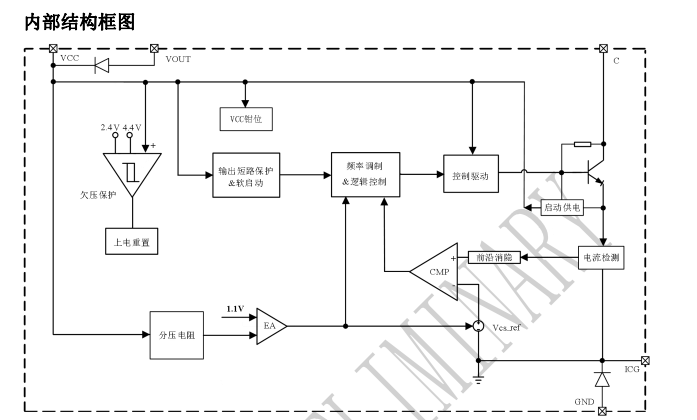

内部框图：
LP2188A 内部集成高压功率管，采用恒压控制模式， 系统可工作于 CCM 和 DCM 模式。采用特有的 PFM 控制方式，改善音频特性。 内置特有的峰值电流控制，无需 CS 电阻；内置启 动电路，无需启动电阻。外部应用简单，可靠性强。 LP2188A 具有多重保护功能，包括 VCC 钳位/欠压 保护，输出短路保护、电感过电流保护及过温保护 等保护功能。
