从上电到系统就绪：ARM+U-Boot 嵌入式 Linux 启动流程

原作者：Linux教程
原文地址：https://mp.weixin.qq.com/s/frX6swZHa6jAfNvfwLN-Cg

想在嵌入式界混得风生水起？一定要把系统启动流程搞明白，尤其是ARM架构+U-Boot这套目前最主流的组合。

这不仅直接关系到底层驱动的高效开发与系统的顺利移植，更是在遭遇启动异常等棘手问题时，能够迅速排查并解决问题的关键所在。

今天就带大家从头到尾，剖析基于 ARM 架构的嵌入式 Linux 系统最为典型的启动过程：BootROM → U-Boot → Kernel → RootFS。

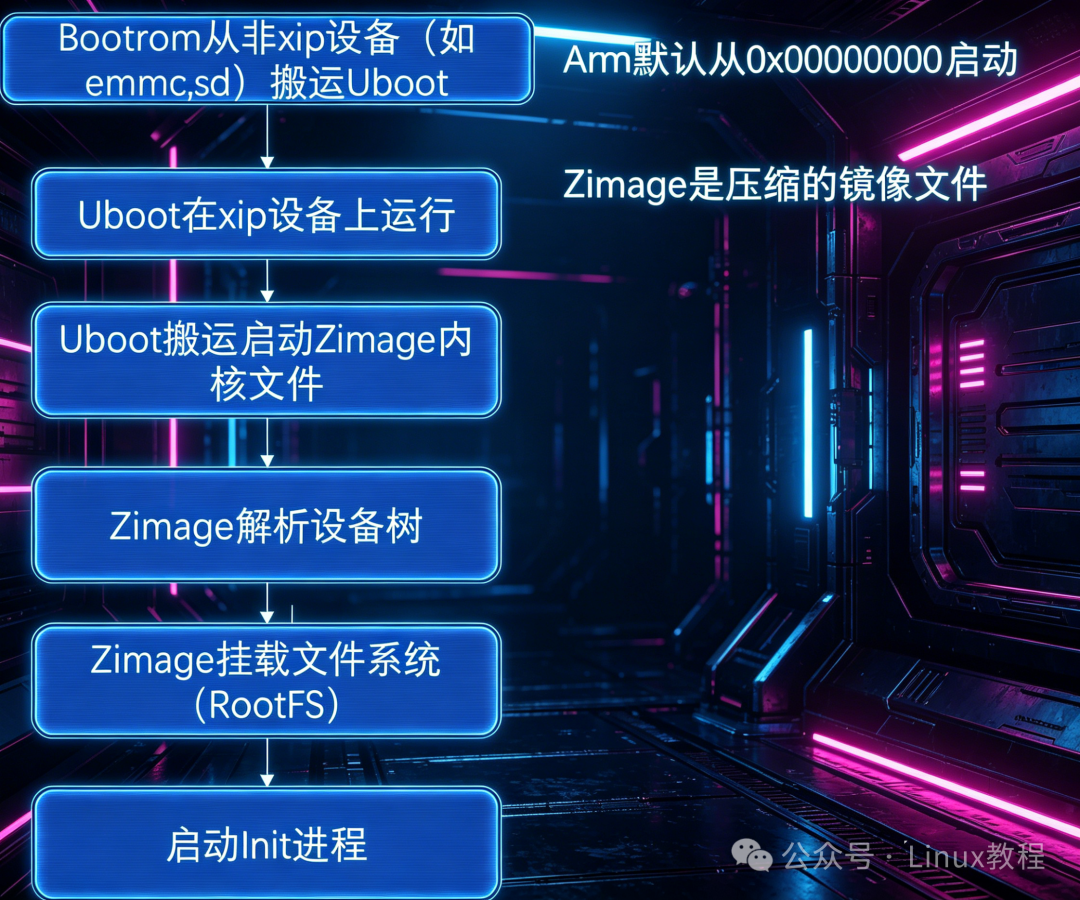

一、启动流程总览

嵌入式设备的启动过程，前一级加载器负责初始化基础硬件，并加载下一级更复杂的工具，直到最终启动完整的 Linux 操作系统。

👉 第一棒：BootROM（芯片自带，启动发令员）

👉 第二棒：U-Boot（启动管家，衔接硬件与内核）

👉 第三棒：Linux内核（系统框架搭建者）

👉 第四棒：根文件系统+用户空间（应用载体）

二、启动完整链路

2.1 从 SoC 上电开始：Boot ROM 的第一脚

ARM SoC 上电后，程序计数器直接指向一个固定的 reset vector （通常是 0xFFFFFFF0 或厂商定义的内部 ROM 地址）。这时硬件还是一片沉静，DRAM 没初始化，外部存储器也读不了。Boot ROM（芯片出厂固化的代码）接管一切，它会先做最基本的时钟和电源域配置，然后根据引脚状态（BOOT_MODE 引脚）决定从哪里加载下一阶段代码------常见的是 eMMC、SD 卡、NAND 或 SPI NOR。

在我的项目里，用的是 eMMC 启动。Boot ROM 会从 eMMC 的特定偏移（比如 sector 0 或厂商规定的位置）读取 SPL（Secondary Program Loader）。SPL 体积很小，通常只有几十 KB，能塞进 SoC 的内部 SRAM 或 OCRAM 里运行。这一步如果失败，串口什么都看不到，整板就像死机一样。生产线上遇到过一批板子突然不亮，测下来是 eMMC 前几个 sector 被擦坏了，Boot ROM 读不到 SPL，直接卡死。

排错思路：用示波器或逻辑分析仪抓 BOOT_MODE 引脚电平，确认启动模式；或者用厂商提供的 USB 下载工具（比如 NXP 的 MFGTool 或 imx_usb）强制下载 SPL 测试。如果怀疑存储介质损坏，换一张干净的 SD 卡做对比是最快的。

2.2 SPL：从 SRAM 到 DRAM 的桥梁

SPL 的核心任务就是初始化 DRAM。没有内存，后面的代码根本跑不起来。它会配置 DDR 控制器、时序参数（这些参数往往来自厂商的 DDR training 工具或 board-specific 文件），然后把完整的 U-Boot 镜像加载到 DRAM 指定地址，再跳转过去。

在 ARM64 系统里，流程经一般是 SPL → ARM Trusted Firmware (TF-A BL31) → U-Boot。TF-A 负责安全世界初始化、EL3 到 EL2 的切换、电源管理等。SPL 加载 BL31 后，BL31 再把 U-Boot 作为 BL33 启动。

我遇到过一次在新批次 DDR 颗粒更换后，SPL 初始化内存时频繁 crash，现象是串口输出到 "DRAM:" 就卡住或乱码。查下来是 DDR training 参数没更新，timing 不匹配。生产环境里这种事很常见------供应商换颗粒不通知，或者温度范围变化导致 margin 不足。

具体命令与调试：

编译时开启 CONFIG_DEBUG_UART 和 earlycon，让 SPL 阶段就能看到日志。
用 print 或 md 命令查看内存内容验证加载是否正确。
如果怀疑 SPL 问题，单独编译 SPL，烧录测试：make spl/u-boot-spl.bin 然后用 dd 写到对应偏移。示例（假设 eMMC）：

dd if=SPL of=/dev/mmcblk0 bs=1K seek=1 conv=fsync

自身案例：一台设备批量返修，症状是偶尔启动失败（概率约 5%）。用 JTAG 挂上去单步，发现 SPL 在 DDR calibration 阶段某个 loop 超时。最终解决办法是把 DDR training 放到 U-Boot 阶段动态做，牺牲一点启动时间换稳定（从 300ms 增加到 800ms，但故障率降到 0）。

2.3 U-Boot 主阶段：硬件初始化与环境准备

完整的 U-Boot 接手后，会进行更全面的硬件初始化：时钟树、GPIO、串口、存储控制器、网络（如果需要）、USB 等。它会读取保存在存储介质里的 环境变量（environment），这些变量通常存在 eMMC 的一个 raw 分区或 SPI flash 里，用 env 命令管理。

关键变量包括：

bootdelay：倒计时秒数，默认 2-3 秒，生产环境常设为 0 以加速启动。
bootcmd：自动执行的启动命令串，比如 run load_kernel; bootm ${kernel_addr} -$ {fdt_addr}。
bootargs：传递给内核的命令行参数，典型值如 console=ttyS0,115200 root=/dev/mmcblk0p2 rootwait rw earlycon=uart8250,mmio32,0x30860000。

U-Boot 会根据 bootcmd 从存储介质加载 内核镜像 （zImage / Image / uImage）和 Device Tree Blob (DTB) 到内存指定地址。

加载过程常见命令示例（手动测试时）：

复制代码

mmc dev 0
fatload mmc 0:1 0x48000000 Image          # 加载内核到 0x48000000
fatload mmc 0:1 0x43000000 imx8mp-evk.dtb # 加载 DTB
setenv bootargs console=ttyS0,115200 root=/dev/mmcblk0p2 rw rootwait
booti 0x48000000 - 0x43000000             # ARM64 用 booti

或者用 FIT 镜像（推荐生产环境，包含内核 + DTB + 可能还有 initramfs）：

复制代码

bootm ${fit_addr}

我记得几年前的一次项目中，客户反馈设备偶尔"黑屏不启动"，日志停在 "Starting kernel ..."。排查发现 bootargs 里的 root= 参数写死了旧分区号，新固件改了分区布局后没更新 env。另一个常见问题是 DTB 不匹配：内核版本升级后，DTB 还是老的，导致外设驱动 probe 失败，系统 hang 在用户空间前。

排错思路：

按任意键中断 autoboot，进入 U-Boot 命令行。
printenv 查看所有环境变量，重点看 bootcmd、bootargs、fdt_addr_r、kernel_addr_r。
fatls mmc 0:1 或 ext4ls 检查文件是否存在、大小是否正确。
md.b <addr> 0x100 查看加载到内存的内容，确认镜像头部魔数（zImage 是 0x016f2818 等）。
如果内核启动后 hang，用 earlyprintk + kgdb 或在内核配置里开 CONFIG_DEBUG_INFO + JTAG 单步。
生产批量问题：用脚本批量 dump 设备 env（env export），对比良品与不良品差异。

我还遇到过因为 U-Boot 版本升级引入的 regression：新版本默认开启了某个 cache 配置，导致在特定温度下数据一致性问题。解决时回滚到稳定 tag（比如 2023.04），并在 board 文件里加 patch 锁定配置。

2.4 内核启动：从 head.S 到 start_kernel()

U-Boot 把控制权交给内核后（通过 bootm/booti 等），内核先做解压（如果是 zImage）、MMU 初始化、页表建立，然后进入 start_kernel()。这时会解压 initramfs（如果有）、挂载 rootfs、启动 init 进程（通常是 systemd 或 busybox init）。

常见卡点：

DTB 传递错误，导致外设无法识别。
bootargs 里的 console 参数不对，日志看不到。
initramfs 缺失或损坏，无法挂载真实 rootfs。

说一个生产环境中一个真实案例，智能网关设备在高温环境（>60℃）下，内核启动到 "Freeing unused kernel memory" 后 panic，报 "Unable to mount root fs"。原因是 eMMC 在高温下读速变慢，超时了。解决办法是把 rootdelay=10 加到 bootargs，并优化文件系统为 f2fs + 更好的 wear leveling。

调试技巧：

内核命令行加 debug earlyprintk=serial,ttyS0,115200 loglevel=7。
用 bootm 前在 U-Boot 执行 fdt addr ${fdtcontroladdr}; fdt print /chosen 检查传递的参数。
如果怀疑内核镜像坏，用 iminfo <addr> 检查 uImage/zImage 头部。

2.5 进入用户空间后

内核起来后，init 进程启动，运行 rcS 脚本或 systemd units，挂载文件系统、启动服务。这时启动流程才算真正完成。但生产痛点往往在这里产生：某个服务依赖的硬件没 ready，导致超时重试，拉长整体时间。

在我的 i.MX8M 项目里，初期启动时间 12 秒多，后来通过以下优化压到 7.2 秒：

U-Boot bootdelay=0，移除不必要的驱动 probe。
内核裁剪掉 debug 配置和无用模块。
用 squashfs + overlayfs 做 rootfs，减少 fsck 时间。
并行启动非关键服务。

三、关键技术：设备树（DTB）

调试启动问题时，最头疼的就是设备树配置。设备树（Device Tree）核心作用是"解耦内核与硬件"，今天我们只重点讲两个关键知识点**（详细的设备树可以看之前发的文章：深入浅出Linux设备树：从原理到实战）：**

3.1 设备树的本质

在没有设备树之前，Linux内核的硬件信息都是硬编码在代码中的，比如某个外设的地址、中断号，都直接写在驱动里。这样带来的问题是：一旦更换开发板（哪怕只是外设位置变了），就需要重新修改内核代码、重新编译，非常繁琐。

设备树的出现，就是为了解决这个问题。它是一种树形结构的数据结构，通过DTS（设备树源码）编译为DTB（二进制文件），专门用来描述硬件配置。内核通过解析DTB，就能知道当前系统的硬件信息，无需修改内核代码，只需更换DTB文件，就能让一份内核镜像适配多块开发板，大幅降低系统移植难度。

简单来说，设备树就是给内核看的"硬件说明书"，上面写清了"CPU是什么型号""串口挂在哪个地址""中断号是多少"，内核照着说明书就能驱动硬件。

3.2 U-Boot DTB vs Linux内核 DTB

很多同学会误以为U-Boot使用的DTB和Linux内核使用的DTB是一样的，可以直接复用，其实不然。两者虽为同源文件（都是由同一个DTS编译而来），但功能定位不同，不能混用：

👉 U-Boot DTB：侧重基础硬件初始化，包含内存测试、串口配置、存储介质识别等专用节点，它的生命周期只到内核启动，内核接管后，U-Boot的DTB就不再起作用。

👉 Linux内核 DTB：需要完整描述所有外设的细节（比如中断控制、复位机制、外设寄存器地址等），支撑驱动加载与设备管理，贯穿整个系统运行全程。

开发中一定要注意：U-Boot和内核使用的DTB虽然可以来自同一个DTS，但需要根据各自的需求配置对应的节点，否则会出现启动失败（比如U-Boot无法识别存储介质，或内核无法驱动外设）。

四、U-Boot调试与启动配置

讲完理论，再给大家上点实战干货。

4.1 启动排坑

嵌入式Linux启动失败，大概率是某一个阶段出了问题，我们可以通过串口日志，按以下3步快速定位：

验证SPL阶段：看串口是否打印"SPL"相关信息，是否提示"DDR initialized"（DDR初始化成功）。如果没有，说明SPL未正常运行，可能是BootROM未加载到SPL，或SPL代码有问题。
验证U-Boot主程序阶段：看是否能进入U-Boot命令行（通常按回车键进入），能否识别存储介质（比如用ls mmc 0:查看SD卡内容）。如果无法识别存储介质，检查U-Boot的存储驱动配置。
验证内核与根文件系统阶段：如果U-Boot能加载内核，但内核启动卡住，检查内核镜像地址、DTB地址是否正确，bootargs参数是否正确（尤其是根文件系统路径）；如果提示"can't find rootfs"，说明根文件系统挂载失败，检查根文件系统格式、挂载路径是否正确。

常见故障：

串口乱码：U-Boot的串口波特率与终端不一致（通常是115200）；
内核启动黑屏：DTB中显示驱动配置错误；
根文件系统挂载失败：bootargs中根文件系统路径错误，或根文件系统镜像损坏。

4.2 U-Boot高频命令

设置bootargs参数（挂载ext4格式的根文件系统）：

setenv bootargs 'root=/dev/mmcblk0p2 rootfs=ext4 rw console=ttyS0,115200'

root=/dev/mmcblk0p2表示根文件系统在SD卡的第二个分区，console=ttyS0,115200表示串口0，波特率115200。

保存环境变量（避免重启后丢失）：

saveenv
从SD卡加载内核镜像到DDR指定地址：

fatload mmc 0:1 80008000 zImage

mmc 0:1表示SD卡（0）的第一个分区（1），80008000是内核加载地址，zImage是内核镜像文件名。

从SD卡加载DTB文件到DDR指定地址：

fatload mmc 0:1 83000000 xxx.dtb

说明：83000000是DTB加载地址，xxx.dtb是设备树文件名。

启动内核：

bootz 80008000 - 83000000

bootz后面依次是内核地址、initrd地址（这里用"-"表示没有initrd）、DTB地址。
