在半桥驱动电路设计中，工程师常面临几个现实难题：大功率MOS管或IGBT栅极电容大，普通驱动芯片拉不动，开关损耗高发热大；过流保护靠MCU检测再响应，延时太长，管子先烧了MCU才反应过来；系统还需要额外增加5V电源给运放供电，元器件一多可靠性下降。
对于正在开发正弦波逆变器、无刷电机驱动、太阳能控制器等产品的工程师，深圳市聚能芯半导体提供的EG1160提供了一个高性价比的解决方案。该芯片内部集成了5V线性稳压器、运算放大器和双路逐周峰值电流保护，在SOP16小封装中实现了驱动、保护、信号调理三合一功能。
一、引脚兼容性
EG1160采用SOP16封装，与同系列EG1168引脚定义高度一致，两者主要功能差异在于EG1160更侧重半桥驱动与电流保护集成，EG1168优化用于数字半桥与推挽电源。EG1160关键引脚如下：
-
电源与地：VCC（引脚12）工作电压10V-20V；VSS（引脚5）为信号地；COMPGND（引脚11）为功率地，分开走线降低地弹噪声。
-
逻辑输入：HIN（引脚2）和LIN（引脚4），高电平有效，均内置200kΩ下拉电阻，输入悬空时HO和LO同时为低，上下管全关。
-
SD控制：SD（引脚3），高电平关闭PWM输出，低电平允许输出。
-
基准与运放：REF5V（引脚1）输出5V/20mA基准；INP（引脚6）、INN（引脚7）、AMPO（引脚8）构成独立运放，可用于电压或电流信号调理。
-
电流保护：SDLIN（引脚9）为低端MOS管逐周电流比较器输入；SDHIN（引脚13）为高端MOS管逐周电流比较器输入，阈值均为160-200mV，直接连接采样电阻即可实现硬件级逐周限流。
-

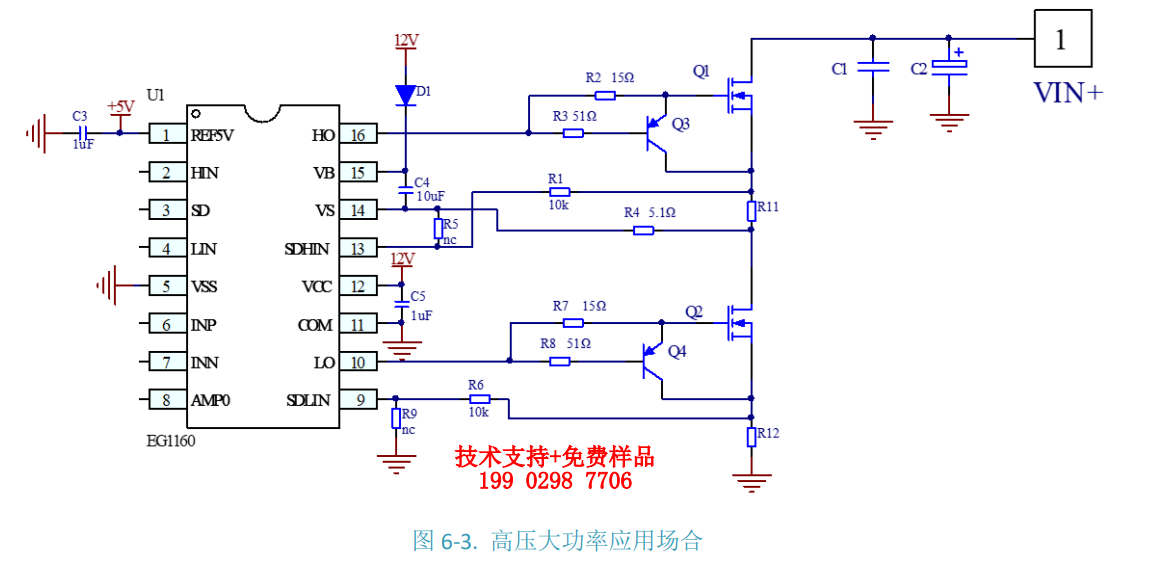

输出与自举：LO（引脚10）驱动下管，HO（引脚16）驱动上管；VS（引脚14）为高端悬浮地，VB（引脚15）接自举电容，耐压600V。
EG1160与市面常规半桥驱动芯片（如IR2103、IRS2003等）引脚定义不同，无法直接替换原有PCB。但EG1160在器件选型时可作为新设计的高集成度替代方案，一颗芯片即可替代"普通半桥驱动+外部5V LDO+外部运放+双路过流比较器"的组合方案。
二、核心优势
-
2.5A峰值灌电流，驱动大功率MOS管不拖泥带水：EG1160拉电流2A、灌电流2.5A，上升时间120ns，下降时间100ns。相比主流半桥驱动芯片（如IRS2003拉电流仅290mA/灌电流600mA），EG1160的驱动能力约为其4倍。大电流输出可快速为功率管栅极电容充放电，显著降低开关损耗。
-
双路逐周峰值电流保护，硬件级防过流：高端和低端MOS管分别配备独立电流比较器，阈值均为160-200mV。每个开关周期实时检测采样电阻电压，一旦过流立即关闭对应通道功率管，无需等待MCU响应，将过流保护从软件响应变为硬件秒杀。
-
集成5V线性稳压器，外围省下一颗LDO：REF5V引脚输出5V/20mA基准，可用于给外部运放、霍尔传感器或MCU供电。VCC电压10V-20V输入，REF5V输出稳定（负载调整率典型5mV），无需外置5V LDO芯片。
-
集成独立运放，支持电流/电压信号调理：内部独立运放单元，输入失调电压典型10mV。与REF5V配合，可直接采集电流采样电阻电压并放大送入MCU ADC，无需外置运放芯片。
-
完善保护机制，系统安全无死角：VCC和VB欠压保护（关闭阈值8.7V/8.3V），防止功率管因驱动电压不足发热烧毁；闭锁电路确保HIN和LIN同时为高或同时为低时强制关断输出，杜绝上下管直通；内置死区时间典型160ns（100-220ns范围），兼容5V/3.3V输入逻辑。
-
600V耐压，宽压灵活匹配：高端悬浮自举电压可达600V，适用于110V/220V/380V等主流母线电压等级。最高工作频率500kHz，高频设计仍能稳定驱动。
三、关键电气参数（典型值，VCC=15V，TA=25℃）
-
VCC工作电压范围：10V-20V
-
VCC静态电流：1mA（典型），1.5mA（最大）
-
输入逻辑高电平：≥2.5V；低电平：≤1.0V
-
VCC欠压开启/关闭：8.5V/7.9V；VB欠压开启/关闭：8.2V/7.5V
-
拉/灌电流：2A/2.5A
-
开/关延时：280ns（低端）/300ns（高端）；150ns（低端）/170ns（高端）
-
上升/下降时间：120ns/80ns
-
死区时间：160ns
-
电流比较器阈值：160-200mV
-
REF5V输出：4.8V典型，最大20mA
-
工作温度：-45℃~125℃
-
封装：SOP16
四、替代注意事项
-
引脚兼容性检查：EG1160与常规半桥驱动芯片引脚不同，新设计选型可直接采用，现有PCB替换需做改版。
-
REF5V外部电容配置：REF5V引脚需对地放置1μF陶瓷电容，紧靠芯片引脚放置以减少高频噪声。
-
电流保护阈值设置：SDLIN和SDHIN引脚通过外部采样电阻分压设定过流阈值，替换后需根据系统实际电流规格重新计算。
-
功率地与信号地区分：COMPGND（引脚11）和VSS（引脚5）分开连接到不同地平面，避免大电流干扰模拟信号。
-
自举电路：VB与VS之间自举电容紧靠芯片放置，VCC引脚对地并10μF电解电容和0.1μF陶瓷电容。
五、典型应用场景
-
正弦波逆变器（离网逆变器、车载逆变器） ：位于逆变器后级全桥驱动部分，EG1160驱动四个IGBT或MOSFET。内部运放采集输出电压反馈，电流比较器监测输出过流，REF5V给控制电路供电。双路EG1160配合逆变器专用芯片EG8020，可实现空载波形失真率低于1.5%的高品质正弦波输出。
-
太阳能光伏控制器（MPPT控制器、储能逆变器） ：位于光伏控制器功率转换级，EG1160驱动半桥拓扑实现MPPT升压或降压充电。内部运放配合REF5V实现光伏阵列的MPPT跟踪电流采样，逐周电流保护在电池反接或短路时硬件级快速关断。
-
无刷电机驱动器（电动车控制器、无人机电调） ：位于电机驱动器的半桥驱动级（每相一个EG1160）。2.5A灌电流快速驱动大电流MOS管，逐周电流保护监测电机相电流，在高负载或堵转时保护功率管。
-
数码发电机：位于发电机AC-DC转换功率级，EG1160驱动同步整流半桥拓扑。集成REF5V给电压/电流采样电路供电，减少外围器件，提高功率密度。
-
高压Class-D类功放：位于功放输出级，EG1160驱动半桥拓扑中的MOS管将音频PWM信号放大。500kHz高频开关利用输出电感和扬声器自身的低通特性还原音频信号，内部运放可用于输出过流或直流偏置监测。
-
工业控制系统（伺服驱动器、步进电机驱动器） ：位于驱动器的功率级，EG1160配合MCU实现高精度电机控制。内部REF5V提供基准电压，内建运放用于电流环反馈采集，电流比较器实现硬件过流关断，将电流环响应时间从MCU软件级别提升到硬件级别。
