STM32 零基础可移植教程 11：PWM 输出，让 LED 呼吸起来

上一篇我们用 TIM 周期中断做了一件事：

bash 复制代码

不用 HAL_Delay(1000)，也能每 1 秒翻转一次 LED

那一篇的重点是"定时器到点提醒 CPU"。

这一篇继续用定时器，但换一种玩法：

bash 复制代码

让定时器自己输出一串高低电平波形

这就是 PWM。

PWM 是 STM32 里非常常用的功能。它可以用来：

调 LED 亮度；
控制有刷电机速度；
控制舵机角度；
驱动无源蜂鸣器发声；
做一些简单的功率控制。

这一篇只做一个明确目标：

bash 复制代码

用 TIM PWM 输出，让 LED 亮度从暗到亮、再从亮到暗，形成呼吸效果

无源蜂鸣器、电机、舵机先不讲。

先把"PWM 调 LED 亮度"跑通。

本篇目标

最终现象：

bash 复制代码

LED 慢慢变亮
LED 慢慢变暗
循环重复

本篇用到的外设：

bash 复制代码

TIM PWM Output
GPIO Alternate Function

本篇跑通标准：

Keil 编译通过；
程序能下载到开发板；
LED 能看到明显的呼吸效果；
能说清楚 PWM 不是软件延时闪烁；
能说清楚占空比越大，LED 平均亮度通常越高；
能说清楚换 TIM、换通道、换引脚时要改哪里。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板

下载器

ST-LINK/V2 或板载 ST-LINK

LED

推荐先外接 LED 到支持 PWM 的引脚

限流电阻

例如 220Ω、330Ω、1kΩ 都可以先实验

原理图

确认哪个引脚支持 TIMx_CHy

CubeMX 工程

建议从第 10 篇定时器工程复制

建议从上一篇 10_timer_basic 复制一份，改名为：

bash 复制代码

11_pwm_led_breathing

这一篇会继续用 TIM，但不再配置成周期中断，而是配置成 PWM 输出。

这里先提醒一个非常重要的坑：

bash 复制代码

不是每个 LED 引脚都能输出 PWM

比如很多开发板的板载 LED 接在普通 GPIO 上，可能没有 TIM PWM 复用功能。

如果你发现板载 LED 那个引脚在 CubeMX 里选不到 TIMx_CHy，不要硬改。

建议先外接一个 LED 到支持 PWM 的引脚，比如常见 STM32F103 上可以用：

bash 复制代码

PA6 -> TIM3_CH1

具体还是以你的芯片和 CubeMX Pinout 为准。

硬件连接

推荐先用外接 LED 跑通。

常见接法：

bash 复制代码

STM32 PWM 引脚 ---- 限流电阻 ---- LED ---- GND

比如：

bash 复制代码

PB5/TIM3_CH2 ---- 330Ω ---- LED ---- GND

这种接法通常是：

bash 复制代码

PWM 高电平时间越长，LED 越亮

也就是占空比越大，亮度越高。

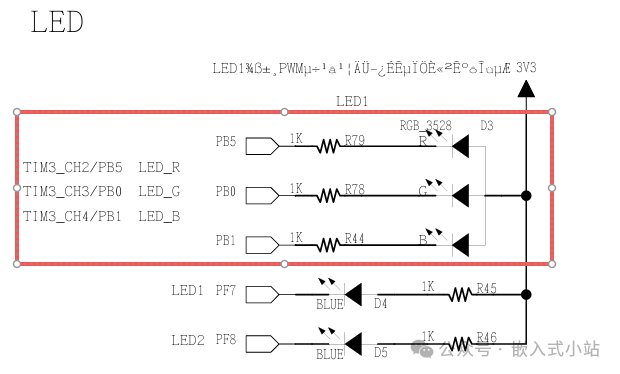

还有一些开发板的 LED 是接到 3.3V 的：

bash 复制代码

3.3V ---- LED ---- 电阻 ---- STM32 引脚

这种通常是低电平亮。

如果你用这种 LED 做 PWM，可能会发现：

bash 复制代码

占空比越大，LED 反而越暗

这不是 PWM 错了，而是 LED 有效电平方向反了。

本篇代码里预留了：

bash 复制代码

#define APP_PWM_INVERT_DUTY 0u

如果亮度方向反了，可以改成：

bash 复制代码

#define APP_PWM_INVERT_DUTY 1u

PWM 到底是什么

PWM 全称是：

bash 复制代码

Pulse Width Modulation

中文通常叫：

bash 复制代码

脉宽调制

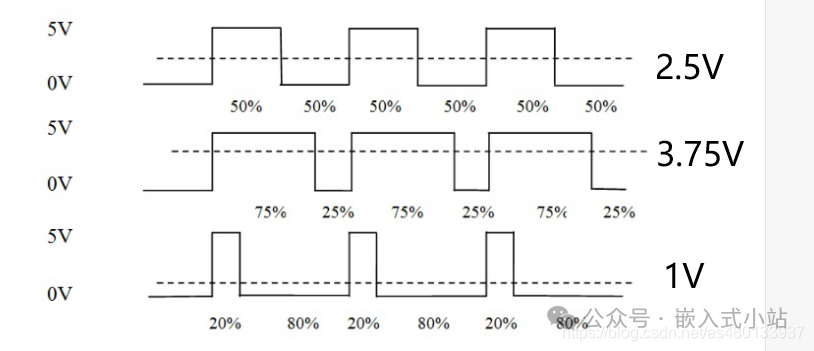

名字听起来有点硬，其实可以先这样理解：

bash 复制代码

PWM 就是在一个固定周期里，控制高电平占了多少时间

比如一个周期是 1 ms。

如果高电平 0.2 ms，低电平 0.8 ms：

bash 复制代码

占空比 20%

如果高电平 0.5 ms，低电平 0.5 ms：

bash 复制代码

占空比 50%

如果高电平 0.8 ms，低电平 0.2 ms：

bash 复制代码

占空比 80%

LED 不是每次都能跟上这么快的亮灭变化。

当 PWM 频率足够高时，人眼看到的是平均亮度：

bash 复制代码

占空比小 -> 平均亮度低
占空比大 -> 平均亮度高

所以 PWM 调光不是让 LED 慢慢改变电压。

它本质上还是快速开关：

bash 复制代码

高、低、高、低、高、低......

只是通过改变高电平所占比例，让人眼感觉亮度变了。

PWM 频率怎么配

PWM 也是定时器输出，所以频率仍然和上一篇的公式有关：

bash 复制代码

PWM Frequency = TIMx_CLK / ((Prescaler + 1) * (Counter Period + 1))

如果你的 TIM 时钟是 72 MHz，可以这样配出 1 kHz PWM：

bash 复制代码

Prescaler = 72 - 1
Counter Period = 1000 - 1

因为：

bash 复制代码

72,000,000 / (72 * 1000) = 1000 Hz

也就是：

bash 复制代码

PWM 周期 = 1 ms

如果你的 TIM 时钟是 8 MHz，可以用：

bash 复制代码

Prescaler = 8 - 1
Counter Period = 1000 - 1

因为：

bash 复制代码

8,000,000 / (8 * 1000) = 1000 Hz

为什么这里也有 -1？

还是上一篇讲的原因：

bash 复制代码

定时器从 0 开始计数，数 N 次就要写 N - 1

所以 Counter Period = 1000 - 1 表示从 0 数到 999，一共 1000 个计数。

这就是我们前面补充的那个口径。

后面 PWM 的 ARR、CCR，也都绕不开"从 0 开始数"这个基本事实。

占空比和 CCR 是什么关系

PWM 里还有一个很关键的值：

bash 复制代码

Pulse

或者叫：

bash 复制代码

CCR
Compare
捕获比较值

新手先不用纠结名字。

你可以把它理解成：

bash 复制代码

在一个 PWM 周期里，高电平持续到哪里

比如我们配置：

bash 复制代码

Counter Period = 1000 - 1

这表示一个 PWM 周期里有 1000 个计数。

如果 CCR 是 0：

bash 复制代码

高电平几乎没有
占空比约 0%

如果 CCR 是 250：

bash 复制代码

高电平占 250 / 1000
占空比约 25%

如果 CCR 是 500：

bash 复制代码

占空比约 50%

如果 CCR 是 1000：

bash 复制代码

占空比约 100%

所以本篇代码里不直接让你算 CCR，而是提供一个更容易理解的接口：

bash 复制代码

App_PWM_SetDutyPermille(500);

这里的 500 表示：

bash 复制代码

千分之 500 = 50%

1000 表示 100%，0 表示 0%。

代码内部会根据 ARR 自动换算成 CCR。

CubeMX 配置步骤

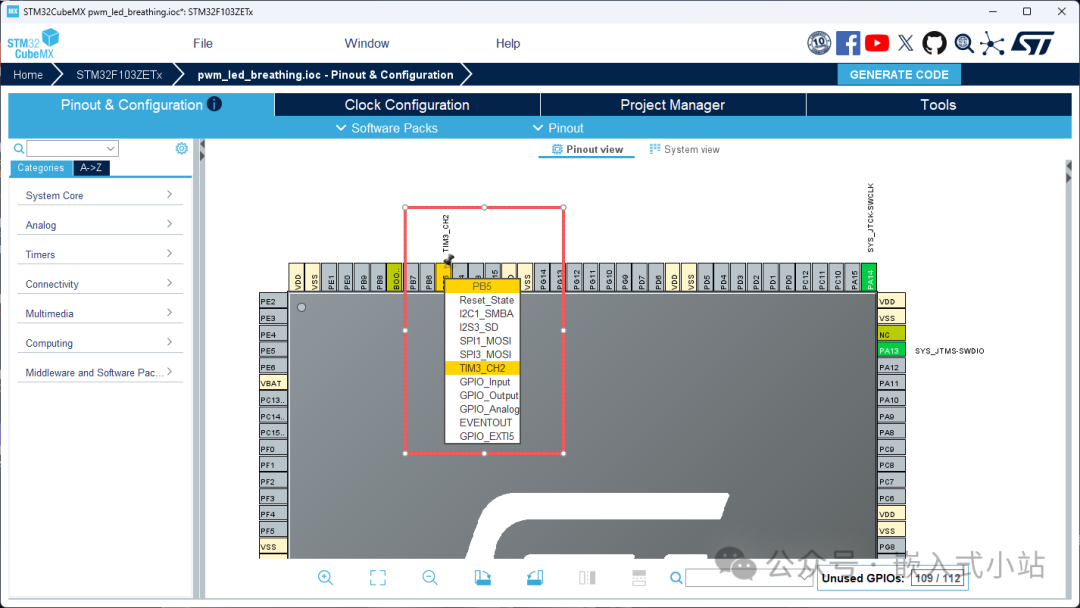

1. 选择支持 PWM 的引脚

这一步很关键。

不要先想"我想用哪个 LED"，而要先确认：

bash 复制代码

这个引脚能不能配置成 TIMx_CHy

在 CubeMX Pinout 页面点击引脚。

如果你看到类似：

bash 复制代码

TIM3_CH1
TIM2_CH2
TIM1_CH3

说明这个引脚可以作为定时器 PWM 通道。

本篇示例使用：

bash 复制代码

PB5 -> TIM3_CH2

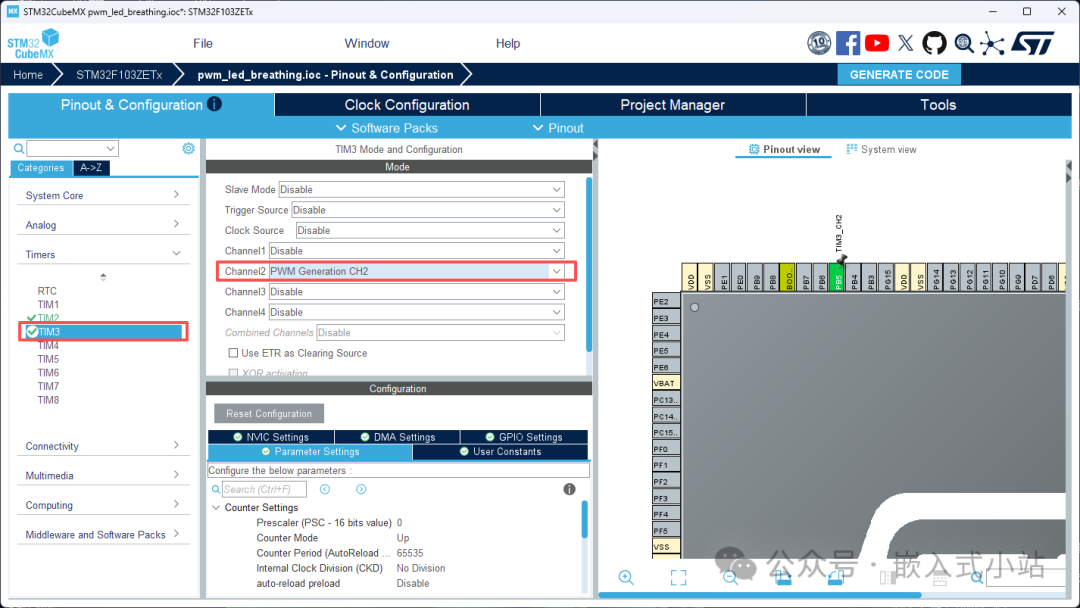

2. 配置 TIM3 为 PWM 输出

在 CubeMX 左侧找到：

bash 复制代码

Timers -> TIM3

把 Channel2 设置为：

bash 复制代码

PWM Generation CH2

CubeMX 会自动把 PB5 这类引脚配置成复用功能输出。

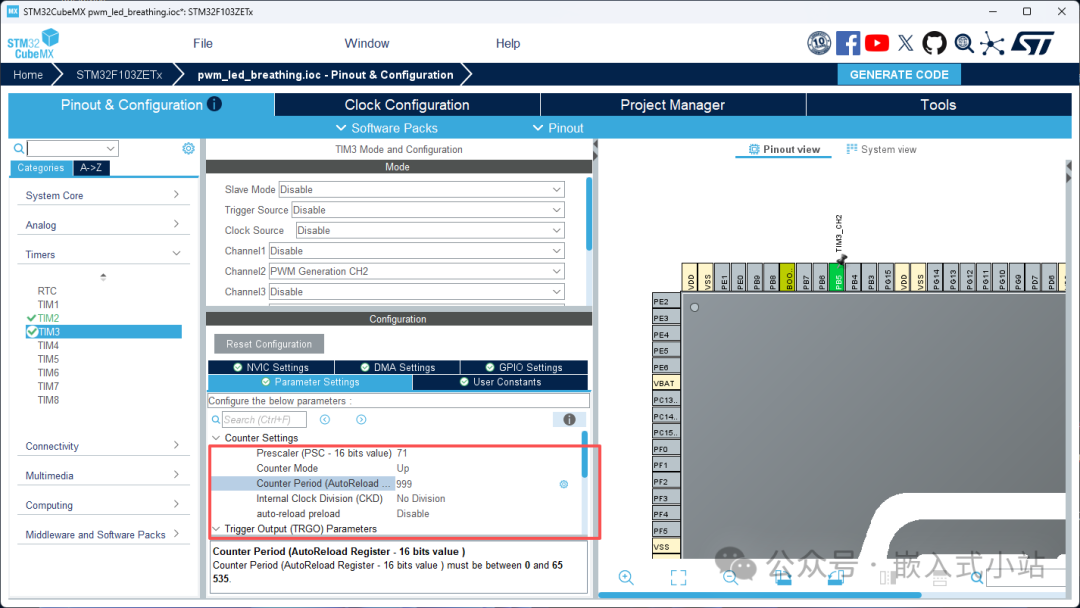

3. 配置 PWM 频率

如果 TIM3 时钟是 72 MHz，推荐先这样配：

配置项

推荐值

| --- | --- |

Prescaler

| 72 - 1 |

Counter Mode

Counter Period

| 1000 - 1 |

Clock Division

No Division

auto-reload preload

Disable

这样 PWM 频率约为：

bash 复制代码

1 kHz

如果 TIM3 时钟是 8 MHz，可以用：

bash 复制代码

Prescaler = 8 - 1
Counter Period = 1000 - 1

本篇不追求特别高频率，1 kHz 对 LED 呼吸实验已经够用了。

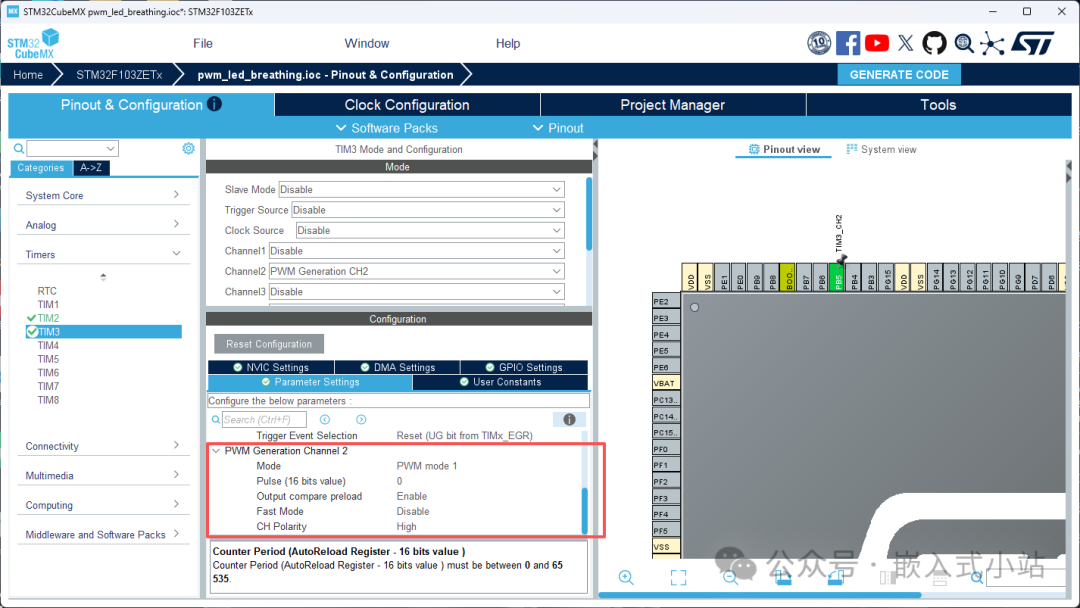

4. 配置 PWM 通道参数

在 TIM3 的 PWM Channel 配置里，常见参数这样设置：

配置项

推荐值

说明

| --- | --- | --- |

Mode

PWM mode 1

常用 PWM 模式

Pulse

初始占空比为 0

Output compare preload

Enable 或 Disable 都可先跑通

后续复杂场景再细讲

Fast Mode

Disable

先不用快速模式

CH Polarity

High

高电平有效输出

如果你的 LED 是低电平亮，先不用急着改 Polarity。

你可以先跑起来，再通过本篇代码里的 APP_PWM_INVERT_DUTY 调整亮度方向。

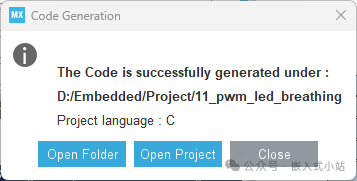

5. 生成 Keil 工程

点击：

bash 复制代码

GENERATE CODE

打开 Keil 后先编译一次，确认 CubeMX 生成工程没问题。

Keil 工程生成和编译

打开 Keil 后，先编译：

bash 复制代码

Build / F7

确认：

bash 复制代码

0 Error(s)

然后看一下 main.c 或相关源文件里有没有：

bash 复制代码

TIM_HandleTypeDef htim3;

以及初始化函数：

bash 复制代码

MX_TIM3_Init();

如果你用的是 TIM2，那可能是：

bash 复制代码

TIM_HandleTypeDef htim2;
MX_TIM2_Init();

后面的代码默认使用：

bash 复制代码

htim3
TIM_CHANNEL_1

如果你用的是别的 TIM 或别的通道，需要改宏。

完整代码

这一篇新增两个文件：

bash 复制代码

Core/Inc/app_pwm.h
Core/Src/app_pwm.c

main.c 只负责调用。

1. `Core/Inc/app_pwm.h`

bash 复制代码

#ifndef APP_PWM_H
#define APP_PWM_H

#include "main.h"
#include <stdint.h>

void App_PWM_Init(void);
HAL_StatusTypeDef App_PWM_Start(void);
void App_PWM_SetDutyPermille(uint16_t duty_permille);
uint16_t App_PWM_GetDutyPermille(void);

#endif

这里我们用"千分比"设置占空比。

参数

含义

| --- | --- |

| 0 |

| 500 |

50%

| 1000 |

100%

为什么不用浮点数？

因为单片机里很多时候整数更简单、可控，也更适合新手先跑通。

2. `Core/Src/app_pwm.c`

bash 复制代码

#include "app_pwm.h"

/*
 * Default PWM output is TIM3 Channel 1.
 * If your project uses another timer/channel, change these two macros.
 */
#ifndef APP_PWM_HANDLE
#define APP_PWM_HANDLE htim3
#endif

#ifndef APP_PWM_CHANNEL
#define APP_PWM_CHANNEL TIM_CHANNEL_2
#endif

/*
 * Set to 1 if your LED is active-low and the brightness appears reversed.
 */
#ifndef APP_PWM_INVERT_DUTY
#define APP_PWM_INVERT_DUTY 0u
#endif

extern TIM_HandleTypeDef APP_PWM_HANDLE;

static uint16_t s_duty_permille = 0;

void App_PWM_Init(void)
{
    s_duty_permille = 0;
    App_PWM_SetDutyPermille(0);
}

HAL_StatusTypeDef App_PWM_Start(void)
{
    return HAL_TIM_PWM_Start(&APP_PWM_HANDLE, APP_PWM_CHANNEL);
}

void App_PWM_SetDutyPermille(uint16_t duty_permille)
{
    uint32_t period_counts;
    uint32_t compare_counts;
    uint32_t output_duty;

    if (duty_permille > 1000u)
    {
        duty_permille = 1000u;
    }

    s_duty_permille = duty_permille;

#if APP_PWM_INVERT_DUTY
    output_duty = 1000u - duty_permille;
#else
    output_duty = duty_permille;
#endif

    period_counts = __HAL_TIM_GET_AUTORELOAD(&APP_PWM_HANDLE) + 1u;
    compare_counts = (period_counts * output_duty) / 1000u;

    __HAL_TIM_SET_COMPARE(&APP_PWM_HANDLE, APP_PWM_CHANNEL, compare_counts);
}

uint16_t App_PWM_GetDutyPermille(void)
{
    return s_duty_permille;
}

这里有两个移植宏：

bash 复制代码

#define APP_PWM_HANDLE htim3
#define APP_PWM_CHANNEL TIM_CHANNEL_2

如果你用 TIM2_CH2，就改成：

bash 复制代码

#define APP_PWM_HANDLE htim2
#define APP_PWM_CHANNEL TIM_CHANNEL_2

如果亮度方向反了，就改：

bash 复制代码

#define APP_PWM_INVERT_DUTY 1u

代码里这句很关键：

bash 复制代码

period_counts = __HAL_TIM_GET_AUTORELOAD(&APP_PWM_HANDLE) + 1u;

为什么要 +1？

还是因为 ARR 从 0 开始计数。

如果 ARR 是 999，实际一个周期是 1000 个计数。

所以计算占空比时，要用：

bash 复制代码

ARR + 1

这和第 10 篇讲的 Counter Period = 1000 - 1 是同一个逻辑。

3. 把 `app_pwm.c` 加入 Keil 工程

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

加入：

bash 复制代码

Core/Src/app_pwm.c

如果忘了添加，可能会报：

bash 复制代码

undefined symbol App_PWM_Start
undefined symbol App_PWM_SetDutyPermille

【截图位置 9：Keil 工程树中 app_pwm.c 已加入】

main.c 调用方式

1. Includes 区域

找到：

bash 复制代码

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_pwm.h"
/* USER CODE END Includes */

2. 初始化区域

确认 CubeMX 已经生成并调用：

bash 复制代码

MX_TIM3_Init();

然后在：

bash 复制代码

/* USER CODE BEGIN 2 */
/* USER CODE END 2 */

里面添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_PWM_Init();
App_PWM_Start();
/* USER CODE END 2 */

注意顺序：

bash 复制代码

先 MX_TIM3_Init()
再 App_PWM_Start()

因为 TIM 和 PWM 通道要先初始化，才能启动输出。

3. while 循环区域

找到：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  /* USER CODE END 3 */
}

改成：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  static int32_t duty = 0;
  static int32_t step = 10;

  App_PWM_SetDutyPermille((uint16_t)duty);

  duty += step;
  if (duty >= 1000)
  {
    duty = 1000;
    step = -10;
  }
  else if (duty <= 0)
  {
    duty = 0;
    step = 10;
  }

  HAL_Delay(10);
  /* USER CODE END 3 */
}

这段代码的意思是：

bash 复制代码

占空比从 0 慢慢加到 1000
再从 1000 慢慢减到 0
循环重复

HAL_Delay(10) 只是控制呼吸变化速度。

它不是在软件模拟 PWM。

PWM 波形是 TIM 硬件自己持续输出的。

主循环只是隔一小段时间改一次占空比。

编译、下载和验证

代码加完后，先编译：

bash 复制代码

Build / F7

确认：

bash 复制代码

0 Error(s)

然后下载程序。

正常现象：

bash 复制代码

LED 慢慢变亮
LED 慢慢变暗
循环重复

如果 LED 完全不亮，先别急着改代码。

先确认：

bash 复制代码

你接的那个引脚，真的配置成了 TIMx_CHy

这是 PWM 篇最常见的坑。

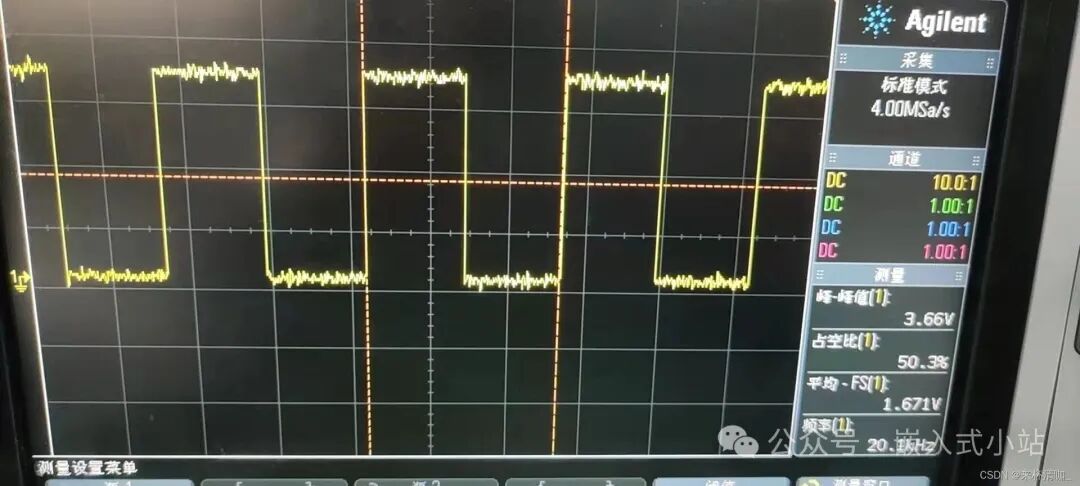

如果你有示波器，可以量 PWM 引脚。

你应该能看到高低电平快速切换，而且占空比会不断变化。

移植到其他板子的修改点

这篇的移植点主要有 9 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

PWM 引脚

不是所有 GPIO 都支持 PWM

CubeMX Pinout 和原理图

TIM 实例

不同芯片可用 TIM 不同

CubeMX Timers

PWM 通道

CH1/CH2/CH3/CH4 可能不同

CubeMX TIM Channel

Prescaler

决定 PWM 频率

CubeMX TIM 参数

Counter Period

决定 PWM 周期和调光分辨率

CubeMX TIM 参数

Pulse 初值

决定初始占空比

CubeMX PWM Channel

定时器句柄

| htim3

、htim2 不同

| APP_PWM_HANDLE |

通道宏

| TIM_CHANNEL_1/2/3/4

不同

| APP_PWM_CHANNEL |

LED 有效方向

有些低电平亮

| APP_PWM_INVERT_DUTY |

换板子的推荐顺序：

先看原理图，确认你要控制的 LED 接到哪个引脚；
在 CubeMX 里确认这个引脚能不能选 TIMx_CHy；
如果板载 LED 不支持 PWM，就外接 LED 到支持 PWM 的引脚；
配置 TIM Channel 为 PWM Generation CHx；
按 TIMx_CLK 计算 Prescaler 和 Counter Period；
生成代码后确认有 htimx 和 MX_TIMx_Init()；
修改 APP_PWM_HANDLE 和 APP_PWM_CHANNEL；
编译下载，先测试固定占空比；
再运行呼吸效果。

常见问题排查

1. LED 完全不亮

优先检查：

优先检查

具体方法

| --- | --- |

引脚是否支持 PWM

CubeMX 是否能选 TIMx_CHy

LED 是否接反

外接 LED 注意方向

限流电阻是否串联

防止电流过大

是否调用 App_PWM_Start()

必须启动 PWM 输出

| app_pwm.c

是否加入 Keil

Keil 工程树确认

TIM 句柄是否正确

| APP_PWM_HANDLE

是否和 htimx 一致

通道是否正确

| APP_PWM_CHANNEL

是否和 CubeMX 通道一致

2. LED 一直亮，不呼吸

可能原因：

while 循环里的呼吸代码没放进 USER CODE BEGIN 3；
App_PWM_SetDutyPermille() 没有被反复调用；
HAL_Delay(10) 改得太大，看起来变化很慢；
PWM 引脚其实没有接到 LED；
CubeMX 配置的不是 PWM Generation。

可以先手动测试：

bash 复制代码

设置 0
设置 500
设置 1000

看亮度是否明显变化。

3. 亮度方向反了

现象：

bash 复制代码

占空比变大，LED 反而变暗

说明 LED 可能是低电平有效。

把：

bash 复制代码

#define APP_PWM_INVERT_DUTY 0u

改成：

bash 复制代码

#define APP_PWM_INVERT_DUTY 1u

再编译下载。

4. 编译报 `htim3` 未定义

说明你的工程没有 htim3。

可能你配置的是 TIM2。

把：

bash 复制代码

#define APP_PWM_HANDLE htim3

改成：

bash 复制代码

#define APP_PWM_HANDLE htim2

如果是 TIM4，就改成 htim4。

5. 编译报 `undefined symbol App_PWM_Start`

通常是 app_pwm.c 没加入 Keil 工程。

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_pwm.c；
重新编译。

6. 呼吸效果不顺滑

可能原因有几个：

step 太大，占空比变化太粗；
HAL_Delay() 太大，变化间隔太长；
PWM 频率太低，人眼能看到闪烁；
LED 本身亮度变化不线性。

可以先试：

bash 复制代码

step = 5
HAL_Delay(5)

如果 PWM 频率太低，可以把 PWM 频率提高到 1 kHz 或更高。

7. 板载 LED 不能呼吸

很多板载 LED 接的引脚只是普通 GPIO，不一定支持 TIM PWM。

如果 CubeMX 里那个引脚选不到 TIMx_CHy，就不要强行用它做 PWM。

先外接一个 LED 到支持 PWM 的引脚。

等你理解 PWM 后，再根据具体板子找可用通道。

本篇小结

这一篇我们完成了 PWM 输出的第一个实验：

bash 复制代码

用 TIM PWM 改变 LED 亮度

你现在至少应该知道：

PWM 是快速高低电平切换，不是软件延时闪烁；
占空比越大，LED 平均亮度通常越高；
PWM 频率仍然由 TIM 时钟、Prescaler、Counter Period 决定；
ARR 从 0 开始计数，所以实际周期计数是 ARR + 1；
CCR/Pulse 决定高电平持续多久；
HAL_TIM_PWM_Start() 用来启动 PWM 输出；
__HAL_TIM_SET_COMPARE() 可以动态修改占空比；
PWM 必须使用支持 TIMx_CHy 复用功能的引脚；
换板子时重点检查 TIM、通道、引脚、频率和 LED 有效方向。

下一篇我们继续用 PWM：

STM32 无源蜂鸣器唱一声：PWM 频率和占空比怎么调。

LED 呼吸主要改的是占空比。

无源蜂鸣器更关心的是频率。

这两个合起来，你就会真正体会到定时器 PWM 的用处。

STM32 零基础可移植教程 11：PWM 输出，让 LED 呼吸起来
