ospf笔记

OSPF协议

IGP动态路由协议的评判

收敛速度

选路

占用资源

希望的协议是收敛快、选路佳、占用资源少。

核心特点

无类路由协议，支持 VLSM、CIDR、路由汇总。
收敛快，拓扑变化仅泛洪对应 LSA，不会整网重计算。
支持区域划分，大型网络分区域部署，减小 LSDB 规模、降低设备压力。
可靠传输，通过 5 类报文保证 LSA 交互可靠。
支持认证，明文 / MD5/HMAC-SHA，提升安全性。
开销（Cost） 作为选路依据，开销 = 10⁸/ 接口带宽，带宽越大开销越小。
支持等价路由、分层路由架构。

优点

架构分层，适合大型网络；收敛快、路由无环、安全性高、扩展性强。

缺点

配置、原理复杂，对设备性能有一定要求；小型网络使用偏繁琐。

OSPF复习 --- 开放式最短路径优先协议

典型的链路状态型协议（传递的是TOPO信息），由IETF提出。

使用范围是IGP（AS内部）；使用的算法是SPF算法。

OSPF版本：OSPFv2/OSPFv3

OSPF是跨层封装协议，没有传输层内容；OSPF没有周期更新，仅存在触发更新机制。

OSPF虽然没有周期更新，但是存在周期链路刷新机制（30min发送一次本地的LSA信息）。

一台路由器可同时属于多个区域（ABR 区域边界路由器）。
一个接口只能属于一个 OSPF 区域，不能跨区域。
ABR：同时连接 Area 0 和其他区域的路由器，负责传递区域间路由。

OSPFv2与RIPv2对比

相同点： 1、两者都是无类别路由协议

2、两者都采用组播方式进行数据报文发送

RIPv2：224.0.0.9

OSPFv2：224.0.0.5/224.0.0.6

3、两者都支持等开销负载均衡（等价路由）

不同点： RIP应用于小型网络，OSPF应用于中大型网络

结构化部署 --- 区域划分

区域内部传递的是拓扑信息，而区域之间传递的是路由信息。--- OSPF的区域划分是基于设备接口进行的。

区域ID（Area-ID）；是由32位二进制组成，以IP地址格式书写；一般配置使用十进制方式。其中区域0被称为骨干区域。

存在区域划分原则：

OSPF要求域中所有的非骨干区域，都必须与骨干区域直接相连。
骨干区域不能被分割。--- Area0有且只有一个。

区域划分原则的必要性

OSPF定义了一个概念，ABR(区域边界路由器)来确保所有人遵循第一条划分原则。

成为ABR条件： 1、至少连接两个区域 2、连接的区域中至少有一个区域是骨干区域 3、在区域0中至少存在一个活跃的邻居

引申：非骨干区域之间不允许直接相互发布路由信息。

OSPF规定：从非骨干区域接收的路由信息，ABR设备可以接收，但不会使用这条路由信息 --- OSPF 的区域水平分割。---引申：从某个区域传出的路由，不会在传回该区域。

ASBR --- 自治系统边界路由器；只有处于OSPF工作域边界的设备，且负责将其他路由引入到OSPF 工作域中的设备，被称为ASBR。说明：ABR发送路由信息是本质，而ASBR不会主动传递路由，需要管理员操作。

1. 内部路由器（IR，Internal Router）

所有接口都属于同一个 OSPF 区域，仅维护本区域 LSA。

2. 区域边界路由器（ABR，Area Border Router）

同时连接Area 0 骨干区域 和非骨干区域，可连接多个区域；负责区域间路由传递、路由汇总。

3. 自治系统边界路由器（ASBR，Autonomous System Boundary Router）

连接OSPF 域 与其他路由协议域 （RIP、静态、BGP 等），引入外部路由，产生 Type-5/Type-7 外部 LSA。 注：ASBR 可以在任意区域，不一定是 ABR。

4. 骨干路由器（Backbone Router）

至少有一个接口属于Area 0。ABR、纯骨干内路由器都属于骨干路由器。

补充组合身份

一台设备可同时为 ABR+ASBR
末梢区域、NSSA 区域内不能存在 ASBR（NSSA 例外，允许本地 ASBR）

OSPF工作过程

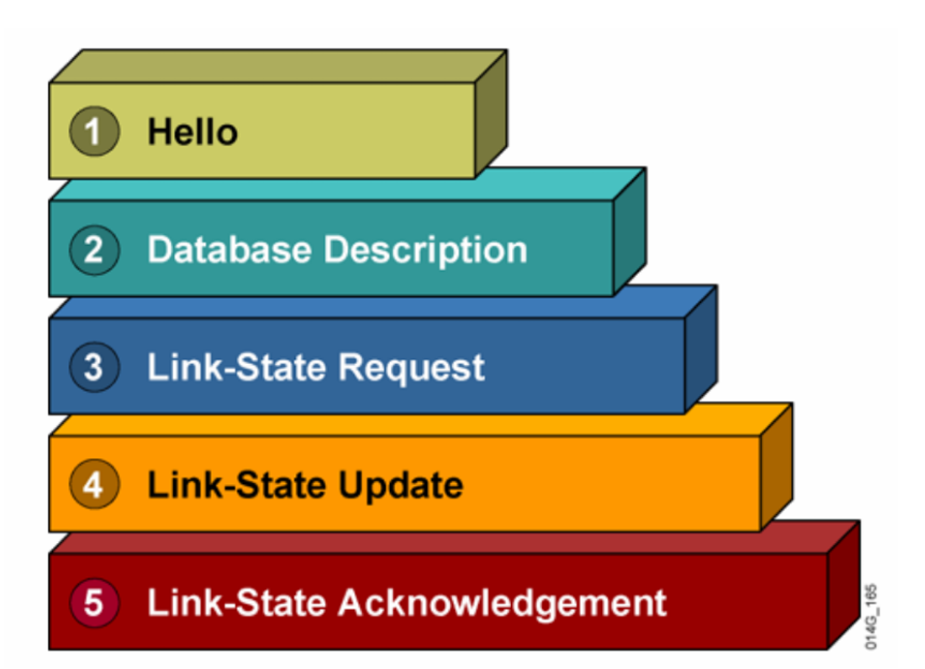

OSPF数据包

hello报文

用来发现、建立、周期保活OSPF邻居关系的报文，通过组播224.0.0.5发送。

hello报文每10秒发送一次。

hello-time hold-time：死亡时间，是hello-time的4倍，即40秒。

RID---路由器标识符Router-ID

要求全网唯一，使用IP地址格式表示。

配置方式：1.手工配置；2.自动配置（选取最大环回IP>选取最大物理IP）

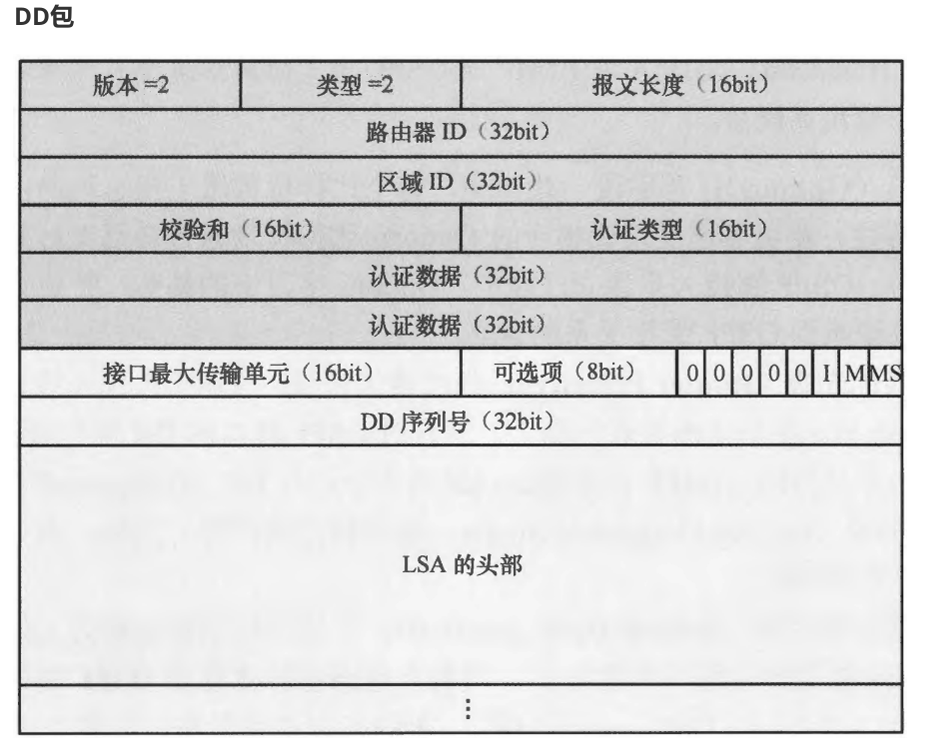

DD报文 --- 数据库描述报文

里面携带的是路径信息摘要；

DD报文存在的意义：减少资源消耗（避免重复更新和减少更新量）。

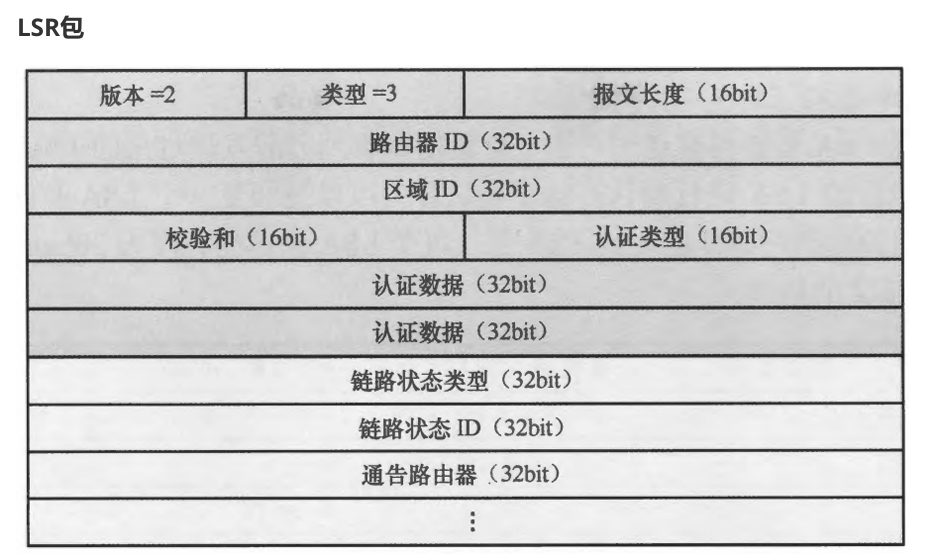

LSR --- 链路状态请求报文

目的：根据DD报文，选择自己感兴趣的信息，通过LSR去正式申请。

作用：向邻居请求缺失的完整 LSA

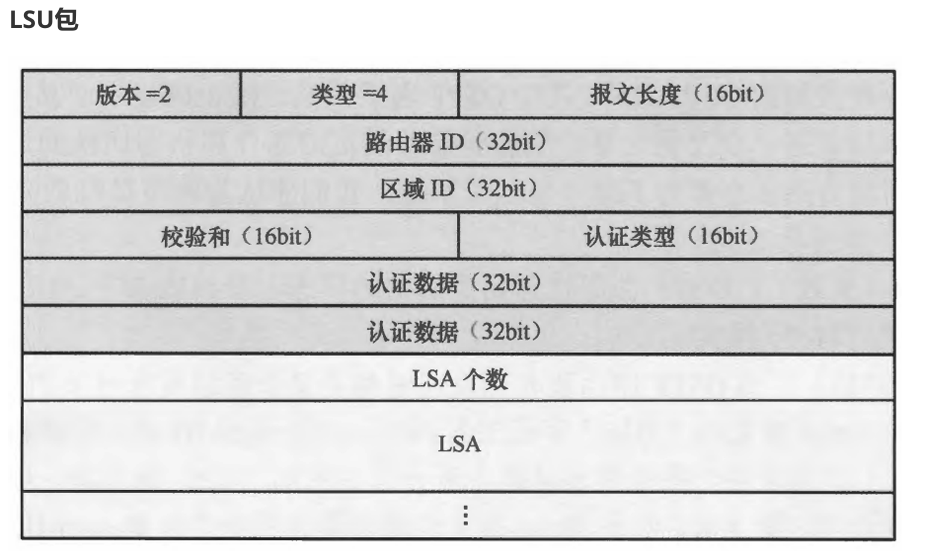

LSU --- 链路状态更新报文

注意：LSU报文中，包含的不是拓扑或路由，而是一个个LSA。

在OSPF中，所有的拓扑和路由，都会被包含在LSA中进行传递。

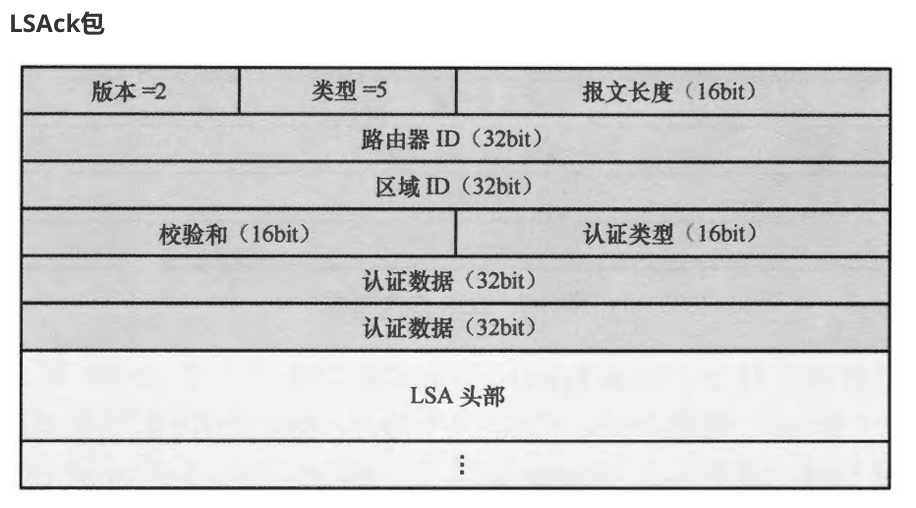

LSAck --- 链路状态确认报文作用：对 LSU 做确认，保证 LSA 可靠传输

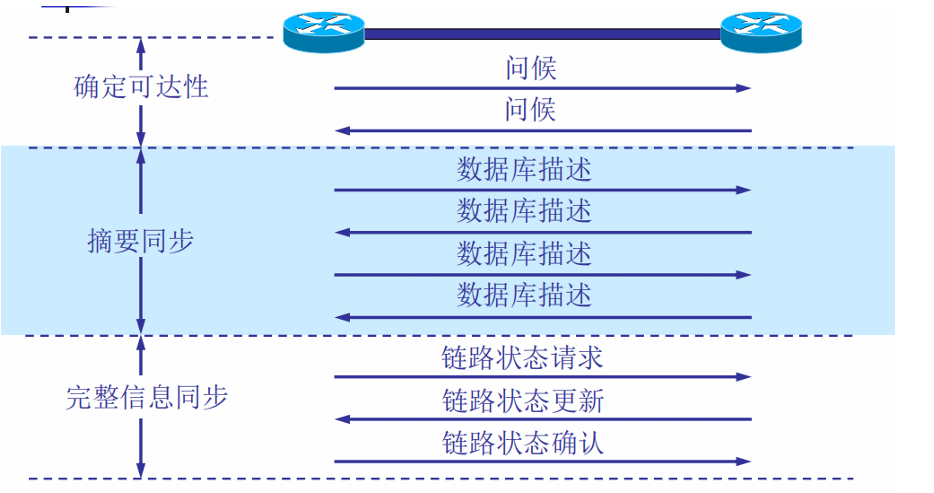

OSPF状态机

down --- 关闭状态

一旦启动OSPF协议，本地发送hello报文，进入下一个状态

init --- 初始化

本地收到一个hello报文，并且该hello报文中存在自己的RID。

2-way --- 双向通讯

进入该状态，代表邻居关系建立，此时处于稳定态。

条件匹配：只有条件匹配成功的设备，才会进入到下一个状态；即准备开始进行LSA交换。

exstart --- 预启动

使用未携带数据的DD报文（空的报文），进行主从关系选举。

选择Router-ID大的设备为主。

exchange --- 准交换

使用携带数据的DD报文，交换摘要信息。

本地接收完所有的摘要信息后，进入下一个状态

loading --- 加载状态

邻居之间使用LSR/LSU/LSAck报文来获取完整未知LSA信息。

full --- 转发状态

LSA交换完成后进入的状态，标志着邻接关系的建立，也是稳定态。

邻居表、LSDB(链路状态数据库)表、OSPF路由表

补充：状态机还存在一个Attempt状态，该状态处于Down和Init之间，该状态，只有在NBMA网络中才会存在。因为在NBMA网络中，不存在组播行为，所以OSPF启动后，不能直接进入init状态发送报文，而是进入Attempt状态等待管理员告知本地邻居IP地址，从而发送单播OSPF报文。

条件匹配

目的：角色选举；减少重复更新。

角色分类：

DR --- 指定路由器

BDR --- 备份指定路由器

DRother --- 其他路由器

在一个广播域中，必须存在一个DR设备，BDR可以不存在。

如果两者的角色都是DRother，则形成的是邻居关系，即双方停留在2-way状态。不会传输LSA信息。

DR设备选举规则：1.比较接口优先级，越大越优，默认为1；0代表放弃选举；2.比较RID，越大越优。注意点：先比较出DR，然后再比较出BDR；

注意：是非抢占模式，即选择出DR后，不会修改。

结构突变

新增网段

断开网段

无法沟通

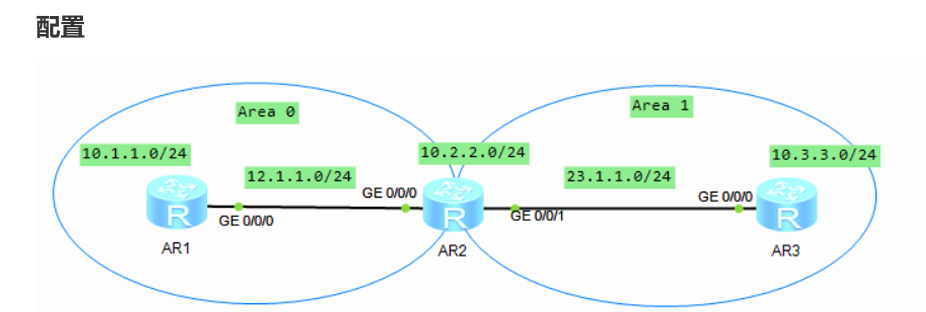

$r1$ ospf 1 router-id 1.1.1.1 --- 进程号仅具有本地意义，RID手工规定

$r1-ospf-1$ area 0 --- 进入区域

$r1-ospf-1-area-0.0.0.0$ network 10.1.1.1 0.0.0.0 --- 精准宣告

10.1.1.1--->本地待激活接口IP地址

0.0.0.0--->反掩码

结果：10.1.1.1/32：代表仅宣告IP地址为10.1.1.1的接口

宣告：1.激活接口；2.发布路由。

$r1-ospf-1-area-0.0.0.0$ network 12.1.1.0 0.0.0.255 --- 范围宣告

推荐使用精确宣告。

$r1$ display ospf peer brief --- 查看邻居简表

$r1$ display ospf peer --- 查看邻居表

$r1$ display ospf lsdb --- 查看数据库

$r1$ display ospf routing --- 查看OSPF路由表

OSPF优先级默认为10；

OSPF的路由项开销值 = 路由传递过程中，所有入接口的Cost之和；接口Cost = 参考带宽/实际带宽，参考带宽默认100Mbps。

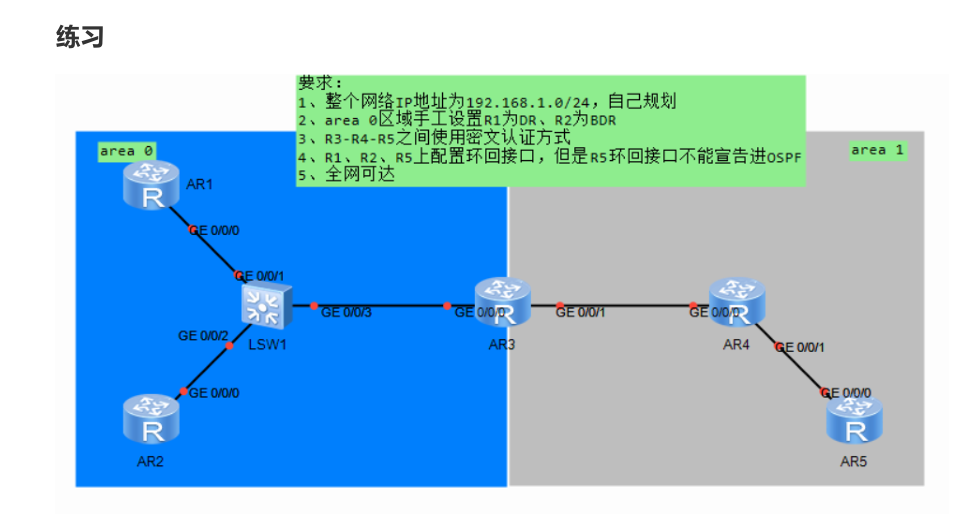

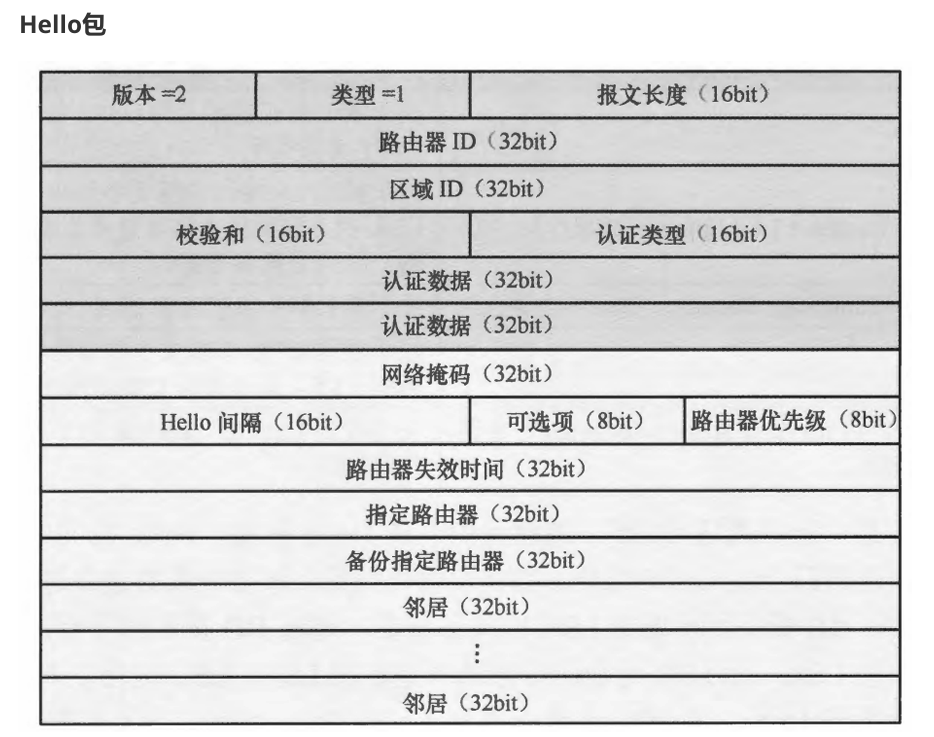

OSPF报文格式

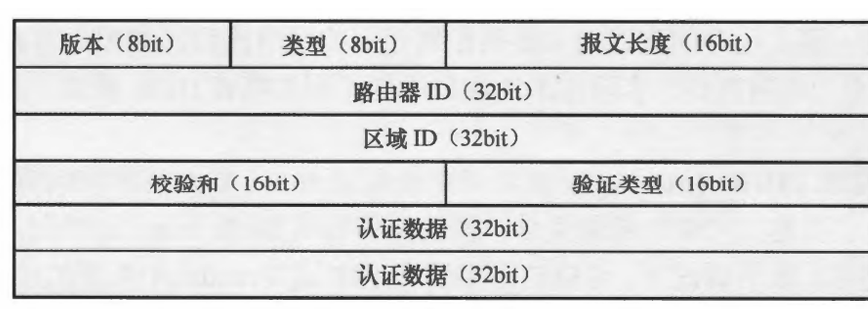

OSPF头部信息

大小为24字节；

OSPF的邻居关系建立的影响因素：区域ID、认证、网络掩码、hello时间、死亡时间、可选项；

两台OSPF路由器如果通过MA网络相连，那么双方的直连接口必须配置相同的网络掩码；华为需要查询。

dead时间一定是hello时间的四倍。

以华为AR系列路由器为例，缺省时，DD报文中的MTU参数默认为0；即对该参数不进行检查。该参数是影响OSPF 邻接关系建立的因素，如果MTU检查未通过，则双方停留在exstart状态。

ospf mtu-enable 在接口配置
标志位

I位 --- 代表此时进行主从关系选举

M位 --- 代表后续还存在更多的DD报文

MS位 --- 代表该设备为主设备

隐式确认机制 --- 依靠DD序列号完成，主设备每一次发送DD报文，序列号+1；该参数用于确保DD 报文传输的有序性和可靠性。

DD报文分类：

1、未携带数据的DD报文 --- 主从关系选举

2、携带数据的DD报文 --- 同步LSA摘要

3、未携带数据的DD报文 --- 进行隐式确认机制

链路状态类型、链路状态ID、通告路由器 --- 被称为LSA的三元组信息；用来唯一的标识一条LSA。

OSPF的接口网络类型

所谓的OSFP接口网络类型，可以理解为OSPF的接口，在某种网络类型下的工作方式。

如果要修改网络类型，邻居之间，网络类型必须修改一致。是OSPF邻居关系/邻接关系建立的影响因素。

|----------------|--------------------------------------------------------------|
| 网络类型 | OSPF接口网络类型---工作方式 |
| BMA(Boradcast) | 1.可以建立多个邻居 2.需要进行DR/BDR选举 3.hello 10S;dead 40S |
| P2P(P2P) | 1.可以建立多个邻居 2.不需要进行DR/BDR选举 3.hello 10S;dead 40S |
| 环回接口(虚拟接口-P2P) | 1.华为定义P2P，思科定义loopback 2.该接口无数据收发 3.默认学习主机路由 |
| 手工修改(P2MP) | 1.可以建立多个邻居 2.不需要进行DR/BDR选举 3.hello 30S；dead 120S 4.学习邻居主机路由 |
| 帧中继(NBMA) | 1.可以建立多个邻居 2.需要进行DR/BDR选举 3.hello 30S；dead 120S 4.无法自动建立邻居关系 |
| (Virtual ) | 1.不需要进行DR/BDR选举 2.hello 10S;dead 40S 3.所有报文都是单播报文 |

1. Broadcast 广播型（默认：以太网、Ethernet）

场景：以太网、无线等支持广播 / 组播的多路访问网络
选举 DR/BDR
Hello 间隔：10s，死亡时间 40s
邻居发现：自动组播发现，无需手动指定邻居
组播地址：224.0.0.5、224.0.0.6

2. P2P 点到点（默认：串口、PPP/HDLC 链路）

场景：两端直连串行链路、PPP 链路
不选举 DR/BDR
Hello 间隔：10s，死亡时间 40s
邻居自动发现，仅两点互联

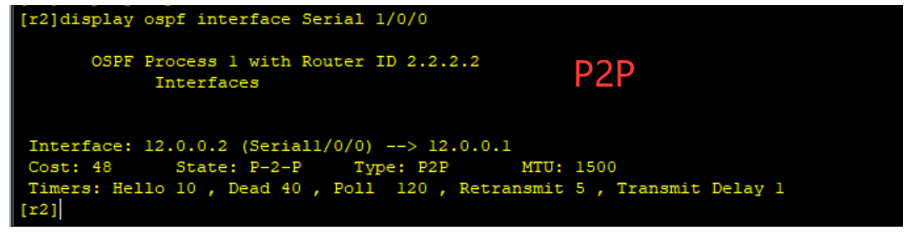

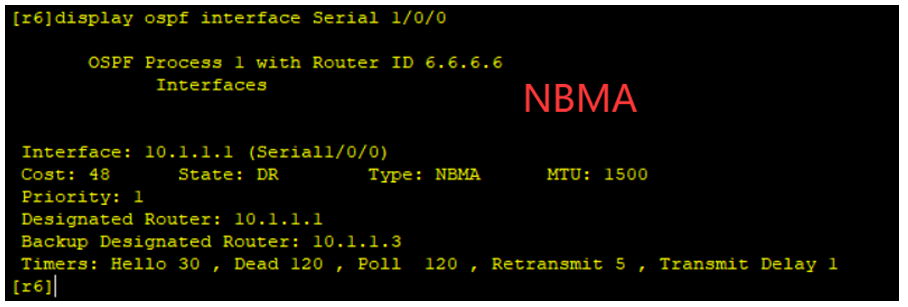

3. NBMA 非广播多路访问（默认：帧中继、ATM）

场景：帧中继、ATM 等多路访问，但不支持广播 / 组播
选举 DR/BDR
Hello 间隔：30s，死亡时间 120s
必须手动指定邻居，无法自动发现

4. P2MP 点到多点

人为修改类型，常用于帧中继网络
不选举 DR/BDR
Hello 间隔：30s
把整个网络看成多个点到点链路，自动发现邻居

5. P2MP-NonBroadcast 点到多点非广播

P2MP 的非广播版本
不选举 DR/BDR
Hello 间隔：30s
不支持广播，需要手动指定邻居

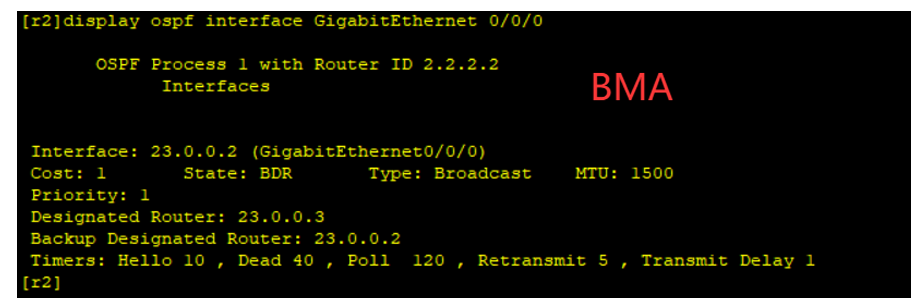

Poll --- 轮询时间 --- 在NBMA网络中，当邻居失效后，路由器将按照Poll时间来定期发送hello报文

Retransmit --- 重传LSA时间

Transmit Delay --- LSA传输延迟时间

LSA存在一个老化时间，当老化时间超时，则LSA会被删除；

在BMA网络上，OSPF以组播发送hello、LSU和LSAck报文；以单播发送DD、LSR和LSU报文。

在P2P网络上，OSPF以组播发送所有报文。

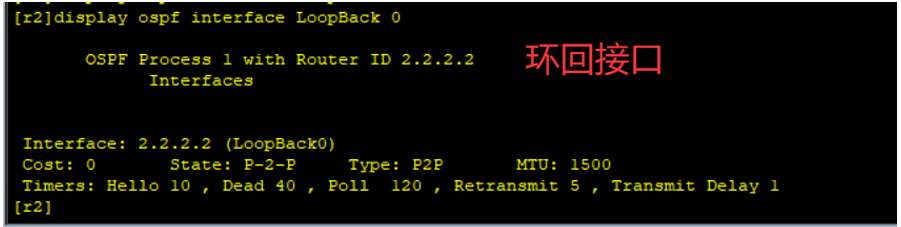

在环回接口中，Cost恒定为0；

Type字段，在华为中使用P2P填充，在思科中使用Loopback填充。

OSPF规则：通过OSPF学习到的环回接口的路由，掩码全部为32位，即主机路由。

$r2-LoopBack0$ ospf network-type broadcast

OSPF进行条件匹配时，存在一个计时器 Waiting ，该计时器时间=该接口的dead时间。当时间超时后，未选择出接口角色，则本地成为DR/BDR。

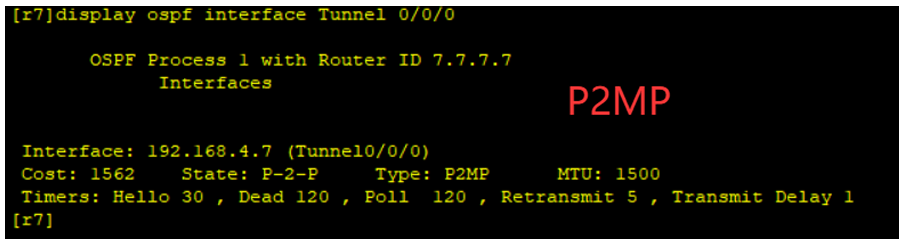

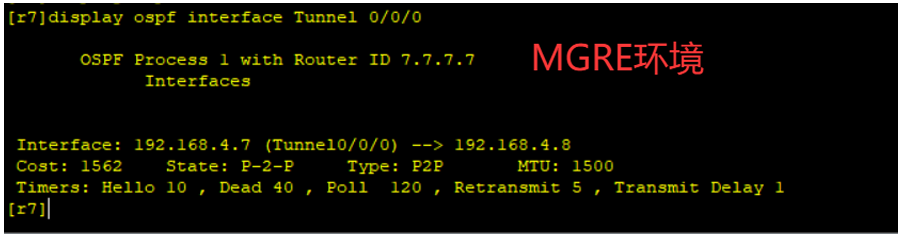

华为将tunnel接口的传输速率设定为64Kbps。

特征：P2MP环境中，会学习邻居的接口IP地址的主机路由。

在P2MP环境中，以组播发送hello报文，以单播发送其余报文。

在NBMA网络中使用OSPF时，需要配置 peer X.X.X.X 命令，指定邻居的IP地址，否则无法正常建立邻居关系。在该网络中，所有报文都是以单播形式发送。

注意

只有 Broadcast、NBMA 才选举 DR/BDR
凡是非广播类型（NBMA、P2MP-NB）都要手动指定邻居
以太网默认 Broadcast，串口默认 P2P
10s Hello：Broadcast、P2P；其余均为 30s

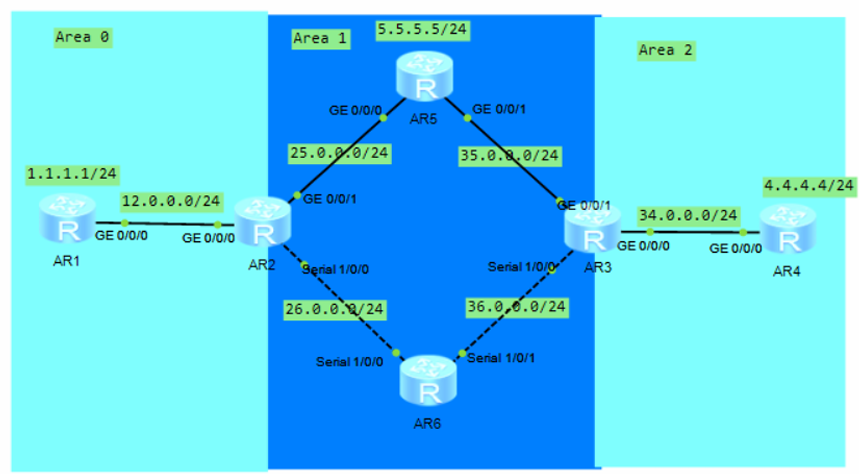

OSPF不规则区域划分

OSPF区域划分规则

所有的非骨干区域与骨干区域直接相连

骨干区域不能被分割

引出两条OSPF的防环规则

1、非骨干之间不允许直接传递路由信息

2、OSPF区域水平分割规则

所谓的不规则区域：

远离骨干的非骨干区域
不连续骨干区域

主流解决方案

方案 1：虚链路 Virtual-link（临时应急方案，不建议长期商用）

方案 2：多实例 OSPF / 重新规划组网（最优永久方案）

方案 3：使用 Loopback 接口 + 静态路由 做隧道（替代虚链路）

可以使用VPN将R3和R2的区域0部分建立通道，但是因为水平分割会导致道路选择会选择开销最大的路线，不推荐使用

使用Tunnel隧道

R2和R3建立隧道，将隧道宣告在Area 0，使得R3成为ABR设备。

使用VPN隧道的问题：

选路不佳
重复更新
提高带宽的资源消耗

虚链路 --- Vlink

Virtual-link（vlink）：在两台 ABR 之间，通过一个普通非骨干区域（Transit Area）建立的逻辑链路，逻辑上属于 Area 0。

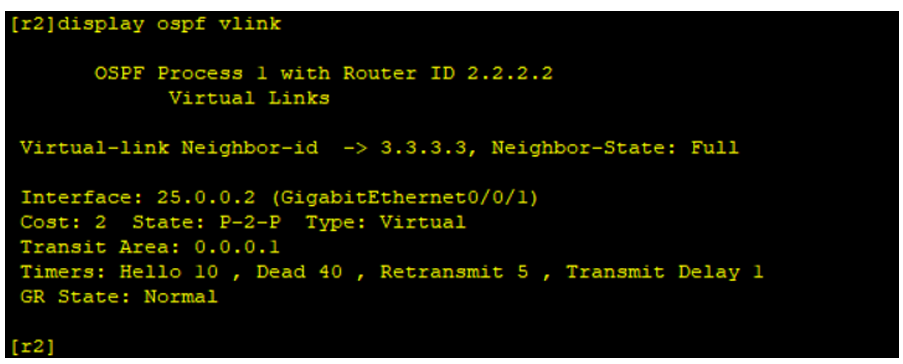

$r2-ospf-1-area-0.0.0.1$ vlink-peer 3.3.3.3

$r3-ospf-1-area-0.0.0.1$ vlink-peer 2.2.2.2

vlink-peer：指的是存在一个Vlink邻居，后面X.X.X.X，是邻居的Router-ID

注意：Vlink是一个虚拟的链路，这条链路穿越了非骨干区域，在这个非骨干区域中进行配置。

虚链路只能够穿越一个区域。因为配置时使用的是RID，而RID只能在同一个区域内找到，设备无法跨区域找到RID所对应的设备。

核心规则

两端必须都是 ABR。
穿越的区域（中转区域）只能是 普通区域 ，不能是 Stub、Totally Stub、NSSA、Totally NSSA。
只能跨 1 个中转区域。
虚链路属于 Area 0 ，可以传 Type1/2/3/4 LSA ，一般不传外部 Type5。
配置时用对端的 Router-ID，不是接口 IP。

Vlink在建立连接时，如果Vlink的两端设备之间，存在多条路径，Vlink会优选Cost数值最小的路径来建立Vlink连接。

Vlink被视为是骨干区域的一段延伸，即Vlink永远属于骨干区域。

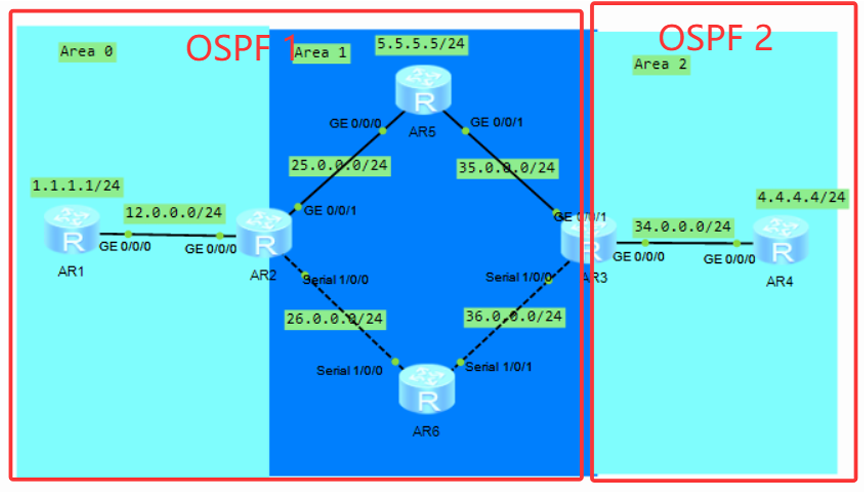

多进程双向重发布

一台路由器上，可以同时跑多个 OSPF 进程（进程 1、进程 2、进程 100 等）。

不同 OSPF 进程彼此隔离 ，默认不共享路由

重发布：把一种路由信息，以另外一种路由协议的方式发布出去。

前置条件：重发布是执行在ASBR设备上的。

多进程，可以理解为设备身上运行了两种不同的路由协议。此时，R3就会被称为是 ASBR ；

注意：不是同时运行多个协议的设备就一定是ASBR，ASBR一定是将外部路由重发布到OSPF中的设备，或者说是执行了重发布操作的设备。

重发布：将某一种路由，通过另一种方式发布。

$r3-ospf-1$ import-route ospf 2

---- 将OSPF 2的路由信息，引入到OSPF 1中

$r3-ospf-2$ import-route ospf 1

引入，不会影响到设备自身；

执行完重发布操作后，全图所有设备都将学习到所有的OSPF路由信息，并且不存在选路不佳的情况。

O_ASE 代表的是OSPF的域外路由信息；这种路由的优先级默认为150。

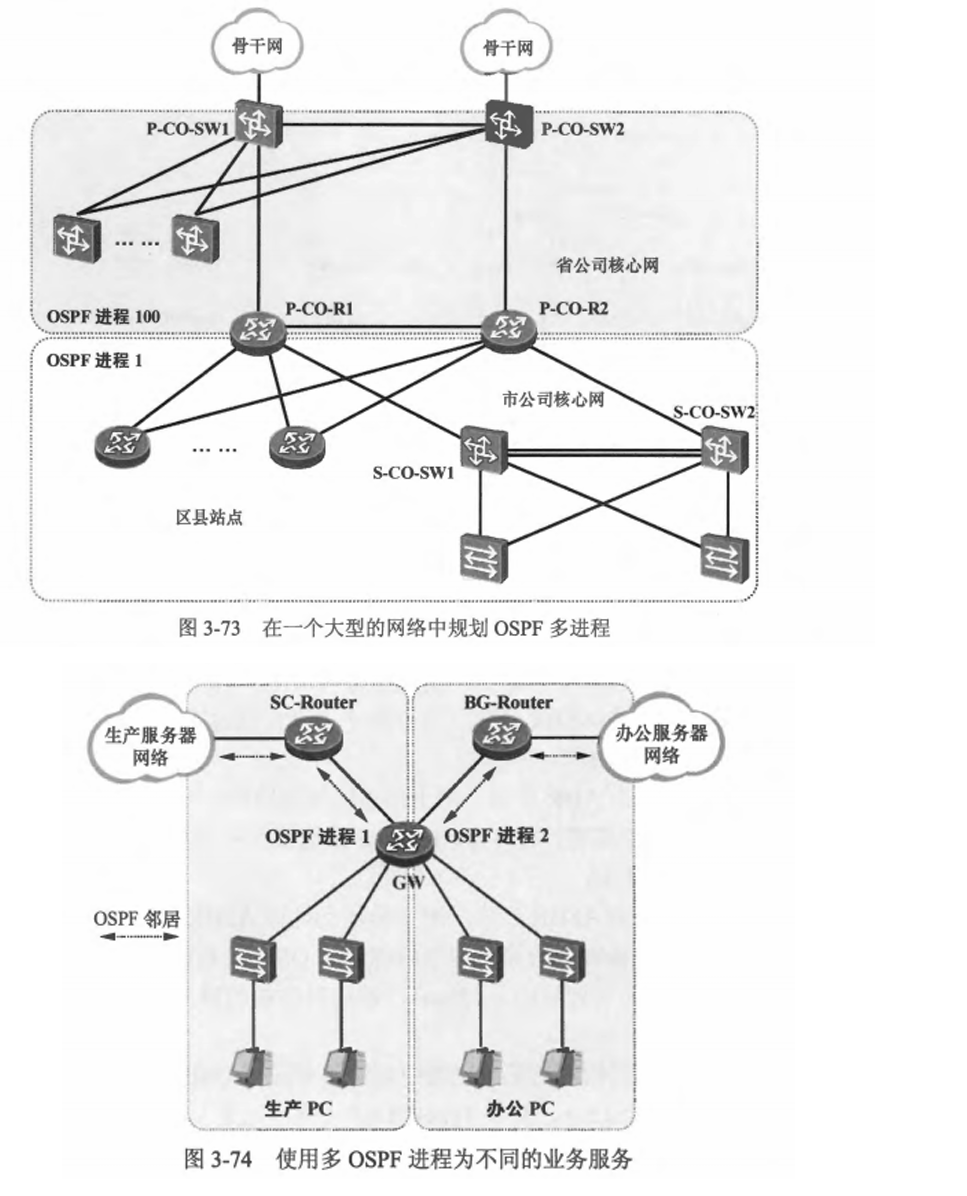

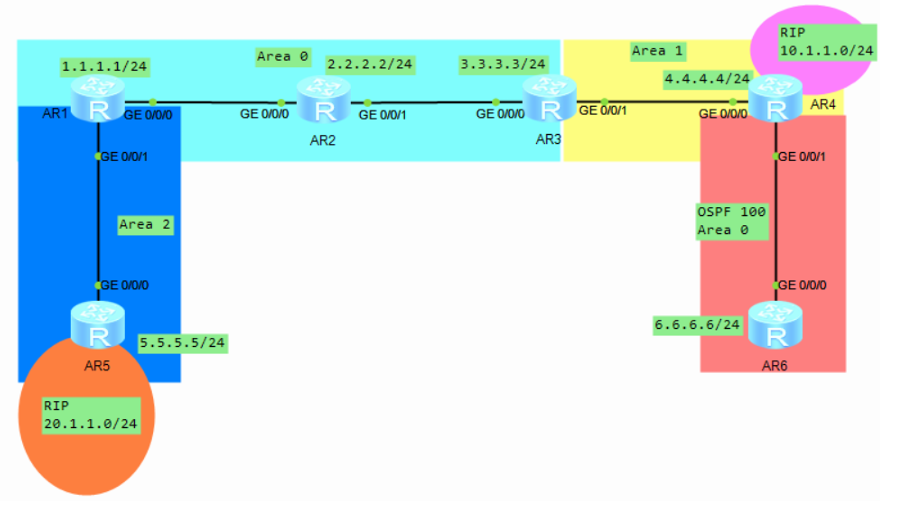

OSPF多进程场景

OSPF的LSA信息

距离矢量型路由协议 --- 传递的是路由信息 --- 基于传闻的更新。

链路状态型路由协议 --- 不会直接交互路由信息，而是交互链路状态信息 --- 所有的路由器都会产生用于描述自己直连接口状况的链路状态信息，并且发布出去。

路由器会将网络中洪泛的所有链路状态信息都收集起来，存放在LSDB中(本地以及收到)。

LSDB是全网路由器拥有的一致信息；每台路由器独立运行SPF算法，计算出以本地为根节点的一颗无环的最短路径树。

OSPF的LSA种类很多，主要使用的6种。

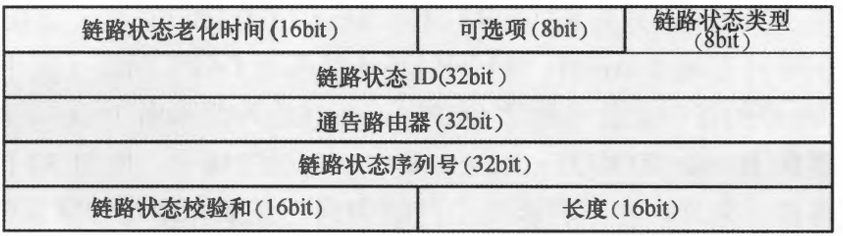

LSA的头部信息

每一个LSA都包含的内容，总共20字节大小。

链路状态老化时间，指的是某条LSA的存活时间；当某条LSA被始发路由器产生时，该数值会被设定为0，之后随着该LSA在网络中被洪泛，老化时间逐渐累加。

一般而言，任何一条LSA的老化时间，不会超过1800秒。 --- 因为存在30min周期链路刷新。

老化时间的最大数值=3600秒；一旦LSA老化时间到达max age时间，认为该LSA失效，会被路由器从本地LSDB中删除。

在OSPF网络中，只有始发路由器能够提前使得某条LSA老化，即有意识的清除网络中的某条 LSA信息。

任何一条LSA的修改，都必须由始发路由器来完成。

链路状态ID+链路状态类型+通告路由器 ---> LSA的三元组信息，唯一的标识一条LSA。

通告路由器---发布该LSA的路由器的Router-ID。

链路状态序列号(LS seq)

每台路由器，每发送一个LSA(三元组相同)，序列号+1。

该参数用于判断LSA的新旧关系，或是否重复。32bit组成，8位十六进制表示。

序列号初始：0x80000001

序列号截止：0x7FFFFFFF

OSPF的序列号不允许进入循环部分。

OSPF序列号刷新机制：当一条LSA序列号为0x7ffffffe时，来到周期链路刷新时，会向外通告序列号为0x7fffffff的LSA，该LSA老化时间为3600秒；从而将全网LSA删除，始发路由器在产生一条序列号为0x80000001的LSA信息，进行LSA更新。

判断LSA的新旧关系

序列号越大，则LSA越新。
具有较大校验和的LSA更优
比较两个LSA的老化时间
如果某条LSA的老化时间 = 3600S，则无条件选择。
如果没有某条LSA老化时间 = 3600S，则对比两个LSA老化时间的差值
如果差值>15分钟，则选择老化时间小的LSA
如果差值<15分钟，则选择任意一条。

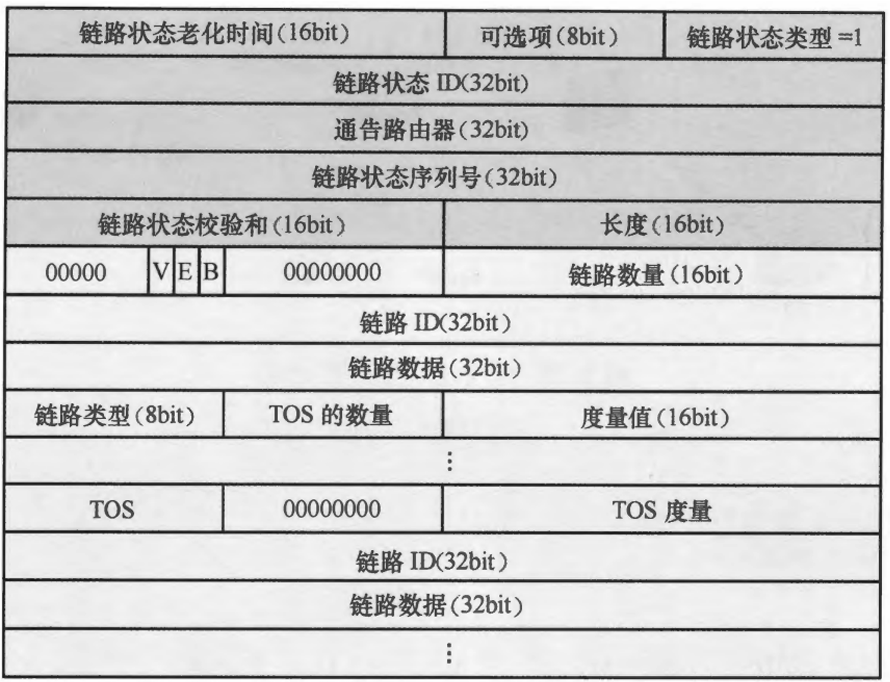

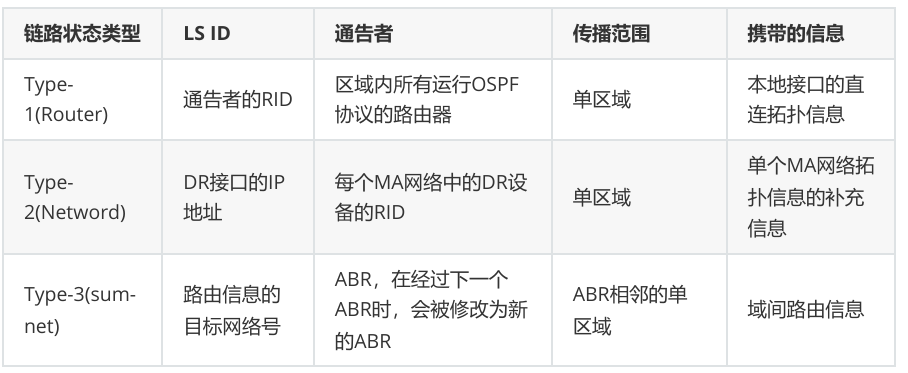

Type-1 LSA

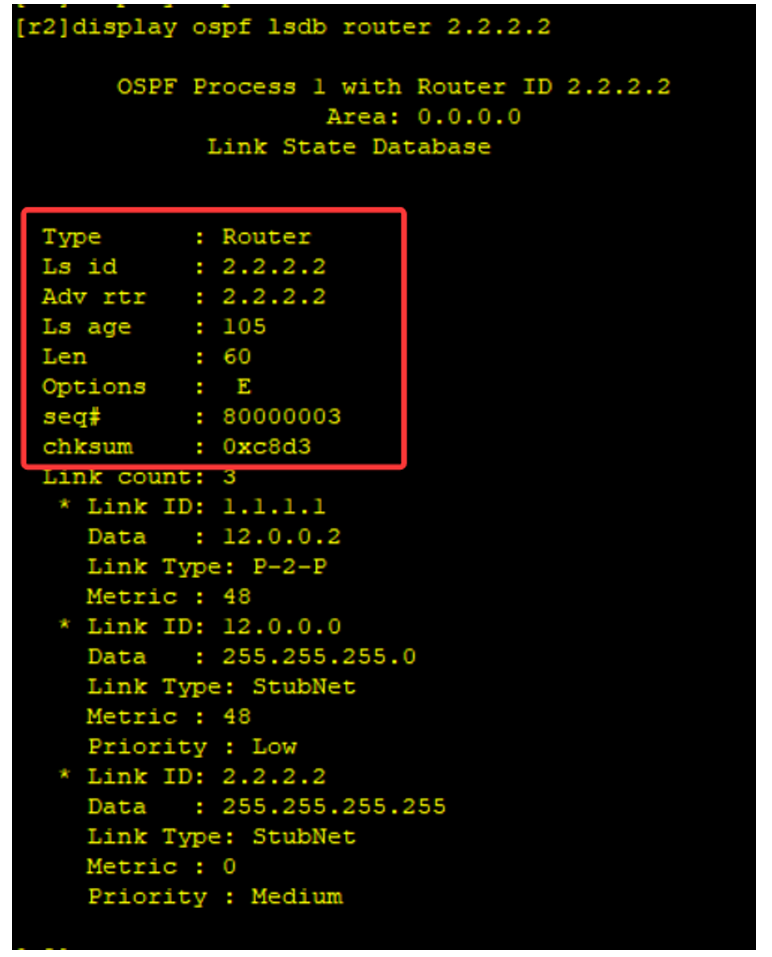

网络中的每台设备，都会发送出该类LSA，不管该设备存在多少接口，都只发送一条1类LSA信息。 同属于一个区域的接口共用同一个1类LSA信息，而不同区域使用不同的1类LSA信息进行描述。

V --- 代表发送该LSA的设备，是Vlink的一个端点

E --- 代表发送该LSA的设备，是一台ASBR设备

B --- 代表发送该LSA的设备，是一个连接在多个区域的设备

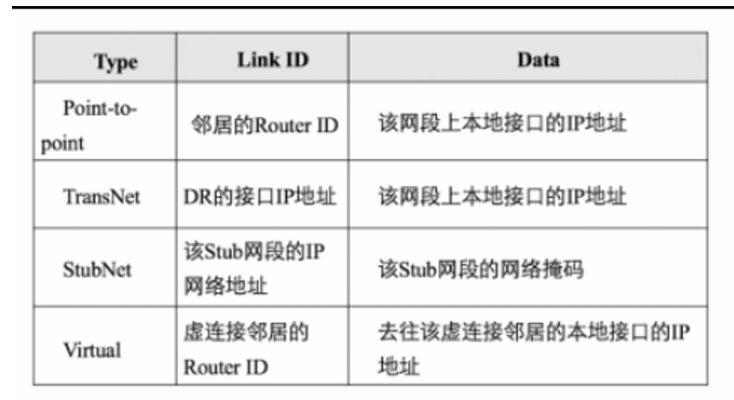

1类LSA使用Link信息来描述接口信息，一个接口信息，可能使用多个Link共同来描述。

Type-2 LSA

在MA网络中，OSPF需要选举DR/BDR，邻居信息是保存在DR身上的；

DR会在MA区域内，洪泛Type-2 LSA，列举出接入该MA网络的所有路由器的Router-ID，以及当前MA网络的网络掩码信息。

LS ID是DR的IP地址。

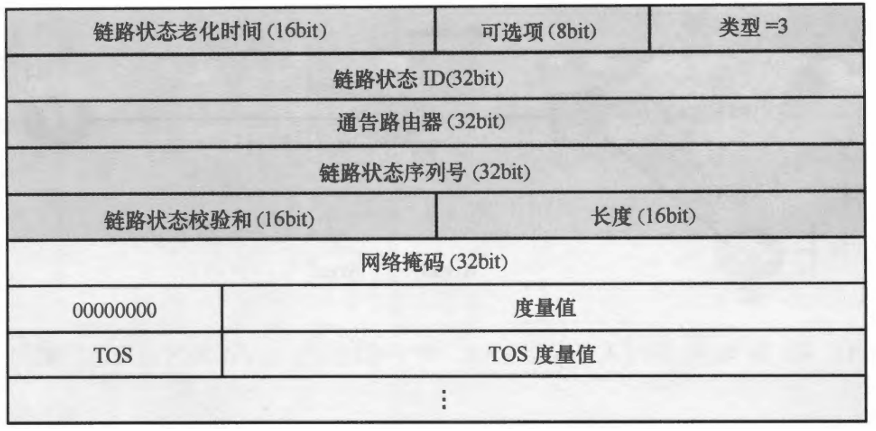

Type-3 LSA

三类LSA的通告者是ABR设备，并且，ABR设备会将自己本地所有的OSPF路由都转换为对应的三类 LSA，每条路由对应一条三类LSA。

链路状态ID字段的数值是路由信息的目的网络地址。

LSA中的度量值 = ABR到达目标网段的总开销。

三类LSA传递路由信息的逻辑，类似于距离矢量型协议，通告者就是到达目标网段的下一跳。

设备接收到3类LSA后，需要根据1/2类LSA计算的拓扑信息，来寻找三类LSA的通告者；如果找到则可以使用路由，如果未找到，则该3类LSA通告的路由信息在本地无效。

注意：三类LSA实际传播范围是单区域，只不过因为通告者是ABR，所以看起好像是多区域之间的传递。

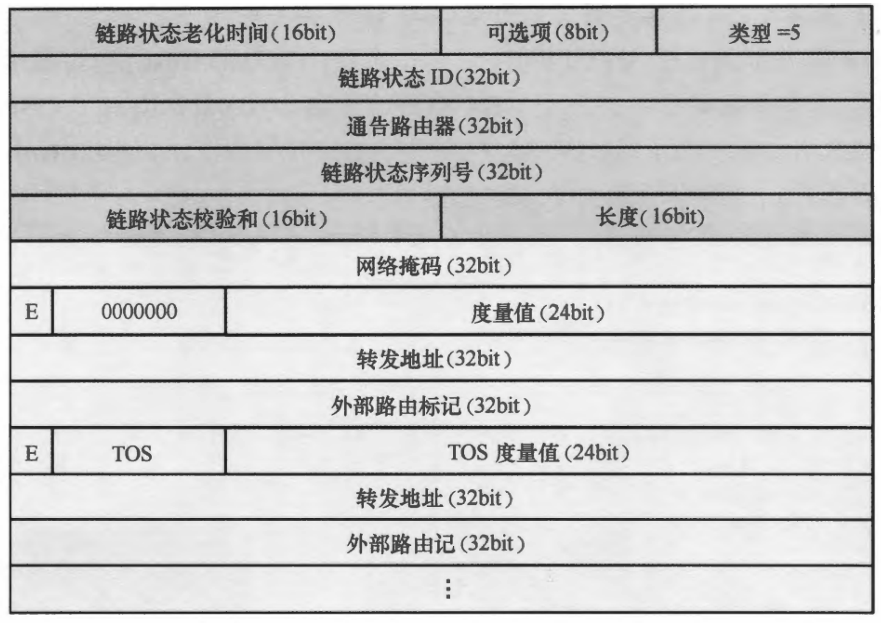

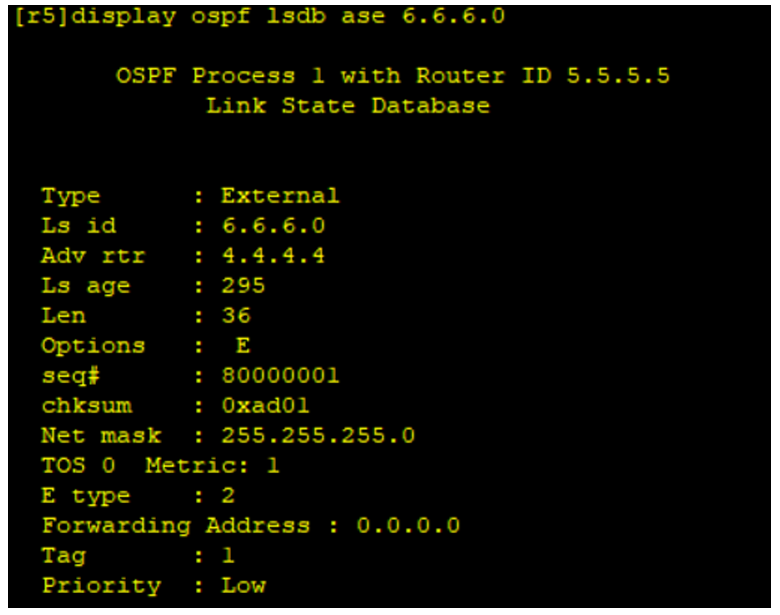

Type-5 LSA

五类LSA是用来传递域外路由信息 ，且该LSA由ASBR产生，并传播到整个OSPF网络。

链路状态ID，是域外路由信息的网络地址。

度量值 ---> 该外部路由的Cost，只不过该Cost数值采用了一个常数来表示，这个常数被称为种子度量值；在OSPF中，种子度量值 = 1。

$r4-ospf-1$ import-route rip 1 cost 10

将RIP 1引入到OSPF 1中，种子度量值修改为10。

E位 ---> 用于标识外部路由使用的度量值类型

Type-1 --- E = 0

域内所有设备到达域外目标网段的Cost = 本地到达ASBR的COST + 种子度量值。

Type-2 --- E = 1

默认使用；域内所有设备到达该域外路由信息的Cost = 种子度量值。

区别点，在于路由器的路由表中的Cost数值的显示上；而OSPF在进行路由选路时，对于域外路由信息，无论是类型1还是类型2，计算时，都会计算自己本地到达ASBR的Cost。即计算本地到ASBR + ASBR到目标网段总开销。

$r4-ospf-1$ import-route rip 1 cost 10 type 1

将RIP 1引入到OSPF 1中，种子度量值修改为10，开销值类型为Type-1。

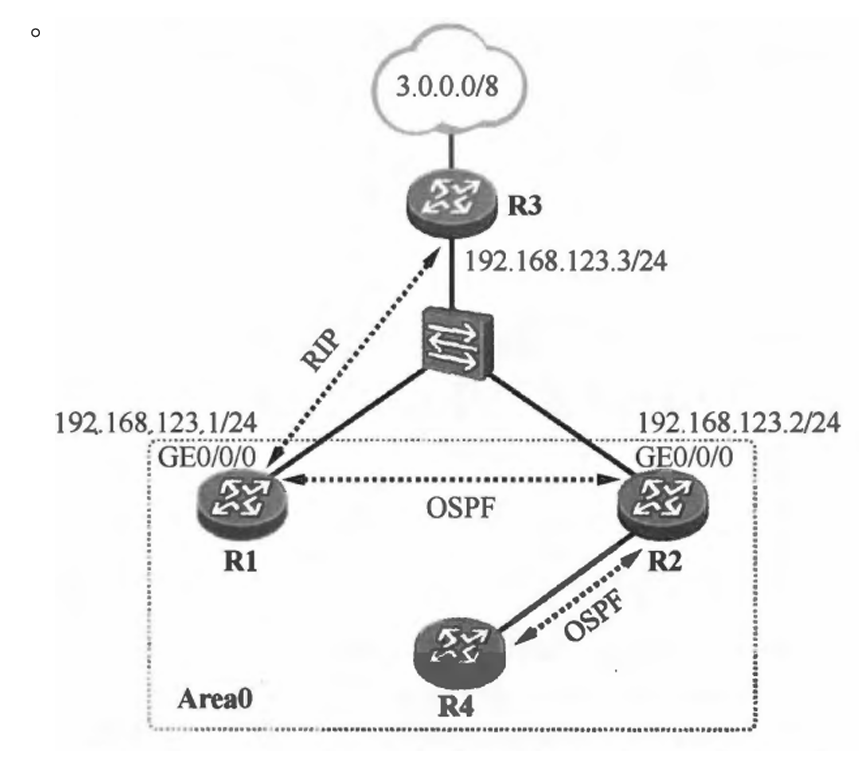

转发地址 --- FA；目的是解决某些场景中的次优路径问题；

FA = 0.0.0.0

本地到达域外路由信息的流量，会被引导到该LSA的通告者，即ASBR上。

在五类LSA中，一般都是0.0.0.0；

FA ≠ 0.0.0.0

本地到达域外路由信息的流量，会被引导FA地址所在设备上。

外部路由标记(External Route Tag) --- 只有域外路由信息才会存在的一个参数，被用于路由策略；该参数默认数值 = 1；可以被修改。

$r4-ospf-1$ import-route rip 1 tag 100

将域外引入的路由信息的标签修改为100

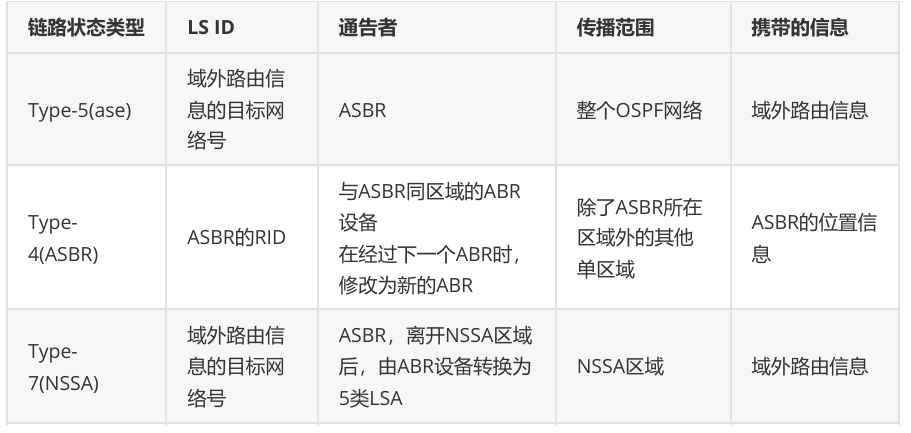

Type-4 LSA

传递路由信息的LSA都需要通过1/2类LSA进行验算(寻找通告者)，5类LSA是全OSPF网络传播，除了 ASBR所在的区域的路由器，可以通过1/2类LSA进行验算，其他区域都无法直接验算到ASBR的位置。所以，需要引入4类LSA来辅助寻找ASBR的位置。

四类LSA结构非常简单，重点参数两个：

链路状态ID --- ASBR的RID

度量值 --- 该四类LSA的通告者，到达ASBR的开销值

说明：四类LSA使用的是三类LSA的格式，但是四类LSA通告的不是路由，而是ASBR的位置信息。

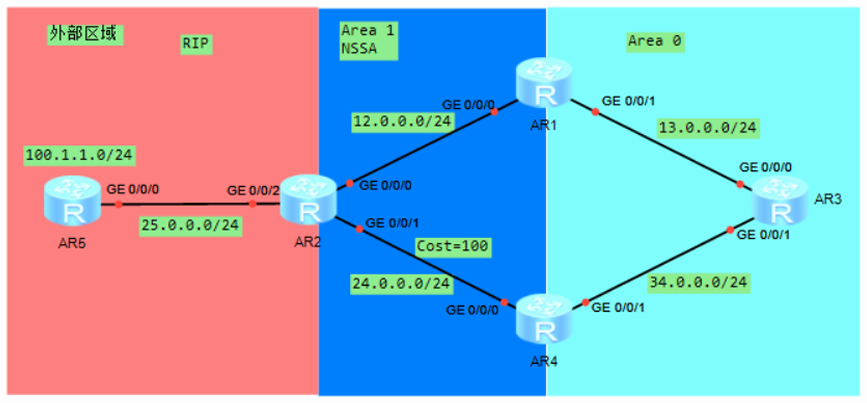

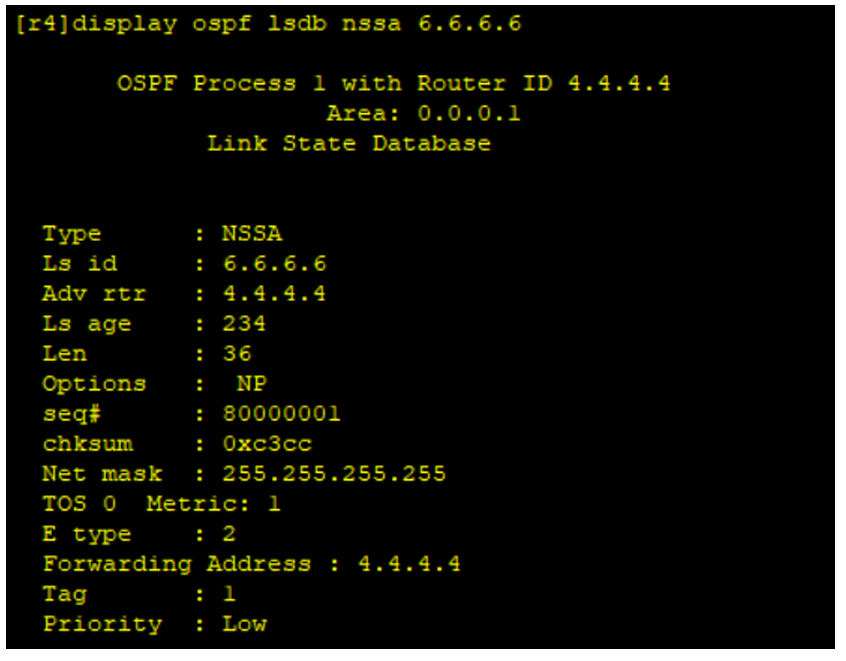

Type-7 LSA

也是用来描述域外路由信息的LSA，格式与5类LSA相同；但是该LSA只能在NSSA区域中存在。

O_NSSA 代表该路由来自于7类LSA信息；优先级150。

与5类LSA的不同点

Options字段
五类LSA，显示E标记位；代表允许洪泛5类LSA。
七类LSA，显示NP标记位；
N --- 代表允许处理7类LSA，一般在NSSA区域中存在。
P --- 代表允许进行7转5操作。
FA字段
在5类中一般为0.0.0.0；在7类中不为0.0.0.0。
FA为了解决次优路径或路由环路存在。

在7类LSA中，一般使用通告者(ASBR)设备的环回地址作为FA地址，如果存在多个环回，则使用最先宣告的环回，如果没有环回，则使用物理地址。

LSA总结

Type 1 路由器 LSA（Router LSA）

产生者：所有 OSPF 路由器
泛洪范围 ：仅本区域内，不能跨区域
LS ID ：本设备 Router-ID
内容：描述路由器直连的所有链路、接口状态、链路开销、链路类型
特点：每台路由器只产生一条Type1 LSA；所有区域必存在

Type 2 网络 LSA（Network LSA）

产生者 ：DR（仅广播 / NBMA 等多路访问网络产生，P2P/P2MP 无）
泛洪范围 ：仅本区域内
LS ID ：DR 接口 IP 地址
内容：描述广播网段的子网掩码、该网段内所有接入路由器
特点：一个 MA 网络只生成一条 Type2；和 Type1 配合计算本网段路由

Type 3 网络汇总 LSA（Network Summary LSA）

产生者 ：ABR
泛洪范围 ：整个 OSPF AS（除特殊区域），可跨区域
LS ID ：目标网段前缀
内容：传递区域间路由（其他区域的路由）
特点：骨干与非骨干区域之间互通路由依赖它；末梢区域可过滤

Type 4 ASBR 汇总 LSA（ASBR Summary LSA）

产生者 ：ABR
泛洪范围 ：整个 AS（除特殊区域）
LS ID ：ASBR 的 Router-ID
内容：告知全网 ASBR 的位置、到达 ASBR 的开销
特点：配合 Type5 外部路由使用；NSSA 区域不会产生 Type4

Type 5 外部 LSA（AS External LSA）

产生者 ：ASBR
泛洪范围 ：整个 OSPF 自治系统（所有普通区域）
LS ID ：外部路由网段
内容：引入 OSPF 域外路由（静态、RIP、BGP 等），分E1、E2 两类开销
- E2（默认）：只算外部开销，域内开销不计
- E1：外部 + 域内开销累加
特点：
- Stub、Totally Stub 区域完全过滤 Type5
- NSSA 区域拒绝 Type5

Type 7 NSSA 外部 LSA（NSSA External LSA）

产生者 ：NSSA 区域内的 ASBR
泛洪范围 ：仅 NSSA 区域内部
LS ID ：外部路由网段
内容：和 Type5 作用一致，承载本区域引入的外部路由
特点：
1. 专为 NSSA / Totally NSSA 区域设计
2. NSSA 的 ABR 会把 Type7 转换为 Type5 再发往其他普通区域
3. 支持 E1/E2 开销；NSSA 区域无 Type4、Type5

注意在type2中对目的的开销默认为1

OSPF路由撤销

1类LSA

本地发送序列号+1，校验和不变，老化时间 = 0S

2类LSA

本地发送序列号+1，校验和不变，老化时间 = 0S

本地发送序列号不变、校验和不变、老化时间 = 3600S

3/5/7类LSA

本地发送序列号不变、校验和不变、老化时间 = 3600S

OSPF的优化

OSPF优化的目的：减少LSA的更新量，即减少路由信息数量。

1. 路由汇总 --- 减少骨干区域LSA更新量

2. OSPF特殊区域 --- 减少非骨干区域LSA更新量

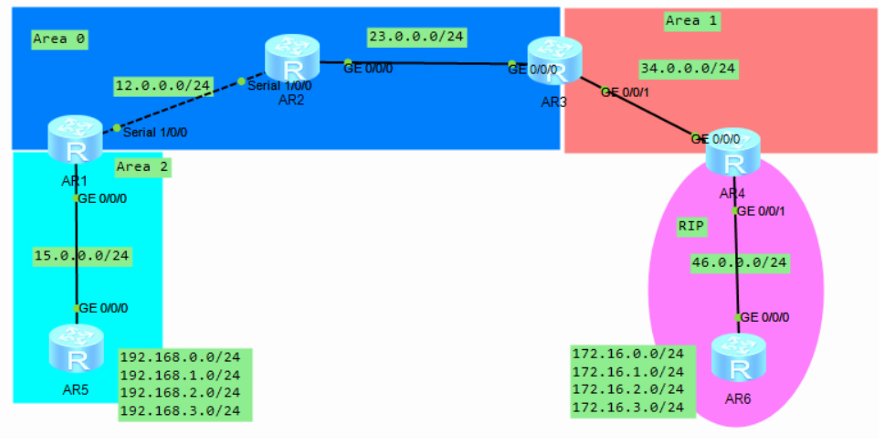

路由汇总

域间路由汇总

实质上，是通过在ABR设备上对区域之间传递的三类LSA进行汇总。

将多条明细路由 合并为一条大网段路由发布，减少 LSA 数量、缩小路由表、降低设备负载、抑制部分路由震荡 。 OSPF 汇总不能在普通接口做 ，仅支持在 ABR、ASBR 上配置。

$r1-ospf-1-area-0.0.0.2$ abr-summary 192.168.0.0 255.255.252.0

将路由汇总为192.168.0.0/22

说明：从哪个区域学习到明细路由，进入哪个区域进行汇总。

汇总并不会影响ABR设备自身的路由信息。

注意：域间路由汇总，只能汇总ABR设备，通过1/2类LSA学习到的明细路由。

2. 域外路由汇总

实质上，是通过在ASBR设备上对区域之间传递的五类LSA进行汇总。

$r4-ospf-1$ asbr-summary 172.16.0.0 255.255.252.0

注意：5类LSA汇总之后的种子度量值计算方法：

Type1：汇总网段的种子度量值 = 所有明细路由种子度量值的最大值。

Type2：汇总网段的种子度量值 = 所有明细路由种子度量值的最大值 + 1。

OSPF特殊区域

末梢区域 --- Stub

要求：1.不能是骨干区域；2.不能存在虚链路；3.不能存在ASBR设备。

末梢区域 --- Stub Area

特点：

该区域将不再学习4/5类LSA信息 --- ABR不再向该区域通告4/5类LSA信息。

该区域还存在访问域外信息的需求，所以，ABR设备会向该区域通告一条3类描述缺省路由的LSA信息。

$r5-ospf-1-area-0.0.0.2$ stub

$r1-ospf-1-area-0.0.0.2$ stub

注意：该区域内部所有设别，都需要配置上述命令。

完全末梢区域 --- Totally Stub Area

特点：在末梢区域的基础上，进一步的拒绝3类LSA的传播；仅保留一条3类缺省LSA。

$r1-ospf-1-area-0.0.0.2$ stub no-summary

该命令只需要在ABR设备身上配置即可。

过滤：Type-4、Type-5 LSA
保留：Type-1、Type-2、Type-3
补充：ABR 自动下发一条默认路由指向骨干
适用：无外部路由接入的末端区域

非完全末梢区域 --- NSSA

要求：1.不能是骨干区域；2.不能存在虚链路；3.必须存在ASBR设备。

1. 非完全末梢区域 --- NSSA

特点：

拒绝4/5类LSA传播到该区域；

但是因为该区域存在ASBR设备，所以一定有引入的路由信息，这类域外路由信息，使用7类LSA的形式进行传播；该7类LSA在传出NSSA区域时，会被ABR设备转换为 5类LSA进行传播；

由ABR设备下发缺省路由；以7类LSA的形式在表示。

$r3-ospf-1-area-0.0.0.1$ nssa

$r4-ospf-1-area-0.0.0.1$ nssa

说明：该区域所有设备都需要配置

过滤：Type-3、Type-4、Type-5 LSA（仅保留本区域 1/2 类）
补充：ABR 下发默认路由，路由表最简
适用：纯末端、不需要其他区域明细路由

2. 完全的非完全末梢区域 --- Totally NSSA

特点：在NSSA区域的基础上，进一步的拒绝3类LSA的传递。但是，ABR会下发一条3类缺省 LSA信息，并保存NSSA区域下发的7类缺省LSA信息。 --- 保留7类缺省，是华为特有的操作

$r3-ospf-1-area-0.0.0.1$ nssa no-summary

说明：在ABR上配置补充内容 NSSA区域环路问题

过滤：Type-4、Type-5 LSA
允许：Type-1、2、3、Type-7（本区域引入外部路由）
特点：区域内可存在本地 ASBR；ABR 会把 Type-7 转 Type-5 发往其他区域

补充内容

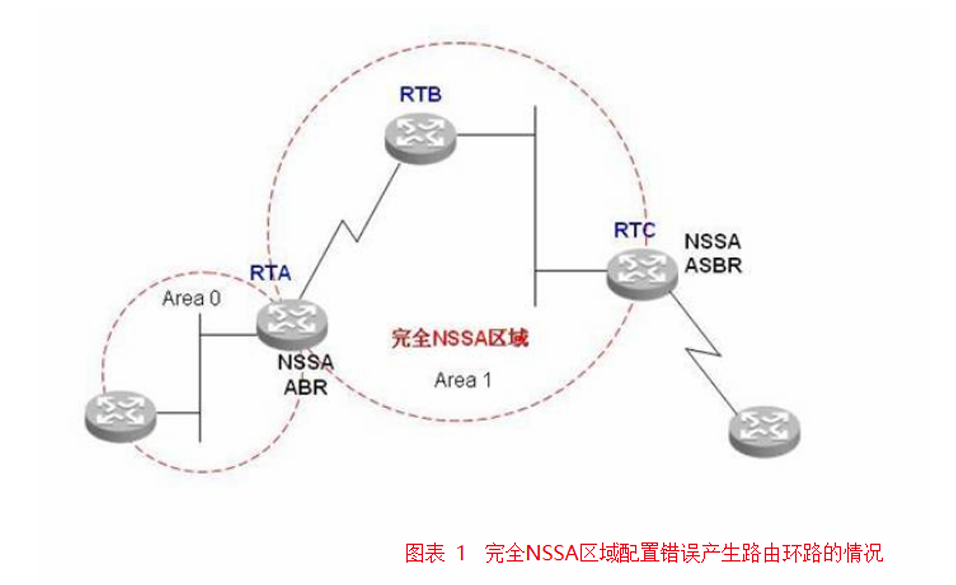

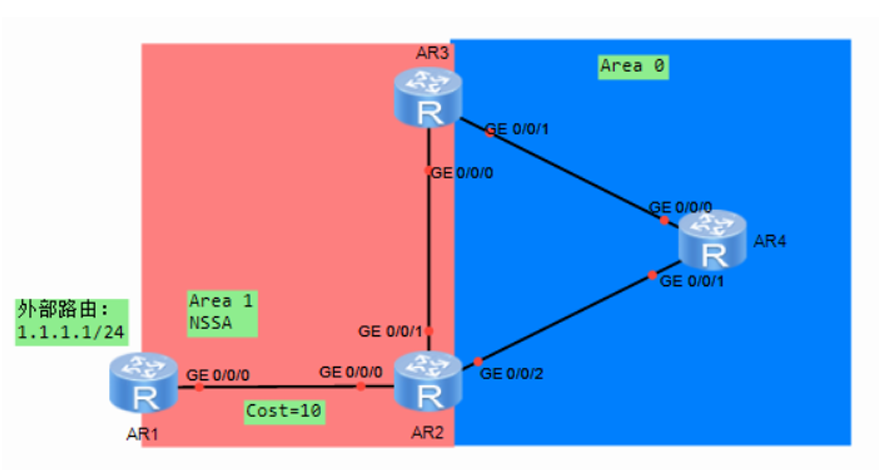

NSSA区域环路问题

总结：

NSSA区域的7类LSA需要ASBR或者ABR下发
如果多台设备下发缺省的7类LSA，虽然本地会收到多条LSA，但不会加入到自己的路由表，因为自己下发是最好的
华为为了解决环路问题，保留了NSSA区域由ABR产生的七类LSA缺省路由。

OSPF规则：在NSSA区域中，可能同时存在多个ABR设备，为了防止环路产生，ABR设备之间不计算对方发布的缺省路由。

FA地址解决NSSA次优路径问题

OSPF对于7转5操作有规定：

P标记位置位
FA字段不能为0.0.0.0
如果存在多个ABR，则选择Router-ID最大的设备进行7转5操作

OSPF扩展信息

OSPF扩展配置

手工认证 --- 在OSPF邻居之间交互的所有报文中，携带口令；如果口令相同，则身份合法。
接口认证

$r1-Serial1/0/0$ ospf authentication-mode md5 1 cipher 123456

该命令需要在接入当前广播域中的所有设备的接口上进行配置；

注意：Key ID保持一致。

区域认证 --- 本质还是接口认证，相当于激活了同一个区域中的所有接口

$r2-ospf-1-area-0.0.0.0$ authentication-mode md5 1 cipher 123456

虚链路认证

$r2-ospf-1-area-0.0.0.1$ vlink-peer 3.3.3.3 md5 1 cipher 123456

加快收敛 --- 减少计时器时间

$r2-GigabitEthernet0/0/0$ ospf timer ?

dead --- 死亡时间

hello --- hello时间

poll --- 轮询时间

retransmit --- LSA重传时间

注意：1.修改hello时间，dead随之变化；2.修改dead时间，hello时间不变；3.poll仅在 NBMA网络中有效；4.Waiting time时间不需要修改，dead修改后，随之变化。

$r2-GigabitEthernet0/0/0$ ospf trans-delay ? --- 修改LSA传输延迟时间

INTEGER Second(s)

静默接口 --- 该接口不发送也不接受OSPF的数据报文
配置在连接终端设备的接口上；如果不想让两台设备建立OSPF邻居。

$r2-ospf-1$ silent-interface GigabitEthernet 0/0/0

缺省路由
3类缺省 --- 只能通过特殊区域的ABR设备自动生成；
标记为ospf，优先级10。
5类缺省 --- 只能通过手工配置生成
标记为O_ASE，优先级150。

$r2-ospf-1$ default-route-advertise --- 非强制性下发

$r2-ospf-1$ default-route-advertise always --- 强制下放

注意：不携带always参数，则本地全局路由表中必须存在一条缺省路由，否则无法生成 5类缺省LSA信息。
7类缺省 --- 可以通过特殊区域下发，也可以使用命令下发。
标记为O_NSSA，优先级150。

$r1-ospf-1-area-0.0.0.2$ nssa default-route-advertise

路由过滤 --- 主要针对3/5/7类LSA进行过滤。

$r1-ospf-1-area-0.0.0.2$ abr-summary 15.0.0.0 255.255.255.0 not-advertise 过滤3类LSA $r1-ospf-1$ asbr-summary 15.0.0.0 255.255.255.0 not-advertise 过滤5/7类LSA

就是借用了汇总的命令，但是没有去汇总路由，填写的还是明细路由，携带not-advertise参数即可。
路由控制 --- 干涉路由器的选路，通过修改路由表中的参数。
优先级

$r1-ospf-1$ preference 50 --- 修改的是OSPF的默认优先级

仅针对类型为OSPF的路由，干涉1/2/3类LSA
2. $r1-ospf-1$ preference ase 100

仅针对类型为O_ASE或者O_NSSA的路由，干涉5/7类LSA

注意：上述的修改，仅针对设备本地路由表中的默认优先级修改。
开销值
接口Cost = 参考带宽/实际带宽

$r1-ospf-1$ bandwidth-reference 10000 --- 修改参考带宽

注意：修改时，全网都需要修改

$r1-GigabitEthernet0/0/0$ undo negotiation auto --- 关闭接口自动协商

$r1-GigabitEthernet0/0/0$ speed 100 --- 命令，需要重启接口

上述两种方式都不建议使用

3. $r1-GigabitEthernet0/0/0$ ospf cost 500

1. 注意：某条链路两端接口都需要修改，否则可能会出现来回路径不一致问题。

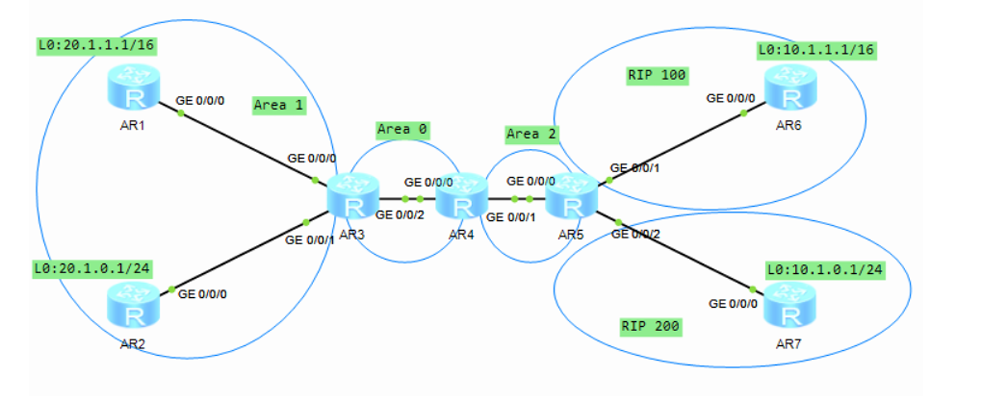

附录E

描述了OSPF在特定环境下出现的路由计算错误的问题。

3/5/7类LSA，传递路由信息，而LS ID都是使用路由网络号来标识，LSA三元组中没有掩码信息。

只要3/5/7类LSA的LS ID、通告路由器、LSA序列号相同。

解决思路：

若网络掩码较短的路由先被发布到网络中，则产生正常的LSA；而网络掩码较长的LSA发布时， LS ID采用直接广播地址表示。

若网络掩码较长的LSA先发布，则产生正常的LSA；然后发布网络掩码较短的LSA：

先删除源先的LSA，然后使用序列号+1的LSA发布网络掩码较短的路由

在将网络掩码较长的路由，使用直接广播地址方式发布。

OSPF的选路原则

LSA类型分类：

域内 --- 1/2类LSA

域间 --- 3类LSA

域外 --- 5/7LSA；开销值类型 --- Type-1 Type-2

选路原则：

域内 --- 如果到达相同目标网络存在多条通过1/2类LSA学习到的路由信息，则比较Cost，越小越优；如果开销值相同，则形成负载均衡(路由表中表现为等价路由)。
域间 --- 如果到达相同目标网络存在多条通过3类LSA学习到的路由信息，则比较Cost，越小越优；如果开销值相同，则形成负载均衡(路由表中表现为等价路由)。
域外
Type-1 --- 域内所有设备到达域外目标网段的开销值 = 本地到达ASBR的Cost + 种子度量值如果到达相同目标网段存在多条通过5/7类LSA学习到的路由信息，且开销值类型均为 Type-1
直接比较总开销值，即比较种子度量值 + 本地到达ASBR的度量值
如果相同，则负载均衡
Type-2 --- 域内所有设备到达域外目标网段的开销值 = 种子度量值

如果到达相同目标网段存在多条通过5/7类LSA学习到的路由信息，且开销值类型均为 Type-2

则先比较种子度量值，越小越优。
则比较沿途累加开销值，即比较本地到达ASBR的开销值，越小越优。
如果都相同，则负载均衡
Type-1永远优于Type-2；
域内永远优于域间，域间永远优于域外。

总结

1. 区域内路由（优先级最高）

对应 LSA：Type 1 + Type 2
生成范围：本区域内泛洪
路由属性：OSPF 内部路由，协议优先级 10
选路规则：多条域内路由，比较整条路径累加 Cost，开销小者优先。

2. 区域间路由（次之）

对应 LSA：Type 3（ABR 产生）
生成范围：跨区域泛洪
路由属性：仍属于 OSPF 内部路由，协议优先级 10
选路规则：同网段下，域内路由 > 域间路由；多条 Type3 路由，对比总 Cost，开销小优先。

3. 外部路由 E1（第三优先级）

对应 LSA：Type5 / Type7
路由属性：OSPF 外部路由，协议优先级 150
开销计算：外部开销 + 沿途所有域内链路 Cost 累加
场景：多路径时，综合全网链路成本选最优。

4. 外部路由 E2（优先级最低，默认类型）

对应 LSA：Type5 / Type7
开销计算：仅比较路由引入时的外部开销，忽略 OSPF 域内链路开销
选路规则：
1. 先比外部开销，值小优先；
2. 外部开销相同时，再比较域内到达 ASBR 的 Cost，开销小优先。

同类型 LSA 路由细化规则

同 LSA 类型、同网段、总 Cost 相等 形成等价路由，设备执行负载分担。
Type4 LSA 作用 仅用于定位 ASBR 位置，不参与路由选路计算，配合 Type5 使用。
NSSA 区域特殊点 区域内 Type7 LSA 路由，选路规则和 Type5 完全一致（区分 E1/E2）； Type7 转 Type5 后，遵循普通外部路由规则。

完整选路流程（结合 LSA）

最长子网掩码匹配
路由来源 LSA 判断类型： Type1+Type2(域内) > Type3(域间) > Type5/7(E1) > Type5/7(E2)
同类型路由，对比总开销 Cost，开销越小越优
开销一致，负载分担
