《物联网安全》第3.2章 无线传感器网络安全

📡 第3.2章 无线传感器网络安全

重点章节

着重复习：Blundo二元多项式方案，SPINS安全协议框架，SNEP，μTESLA

知识概览

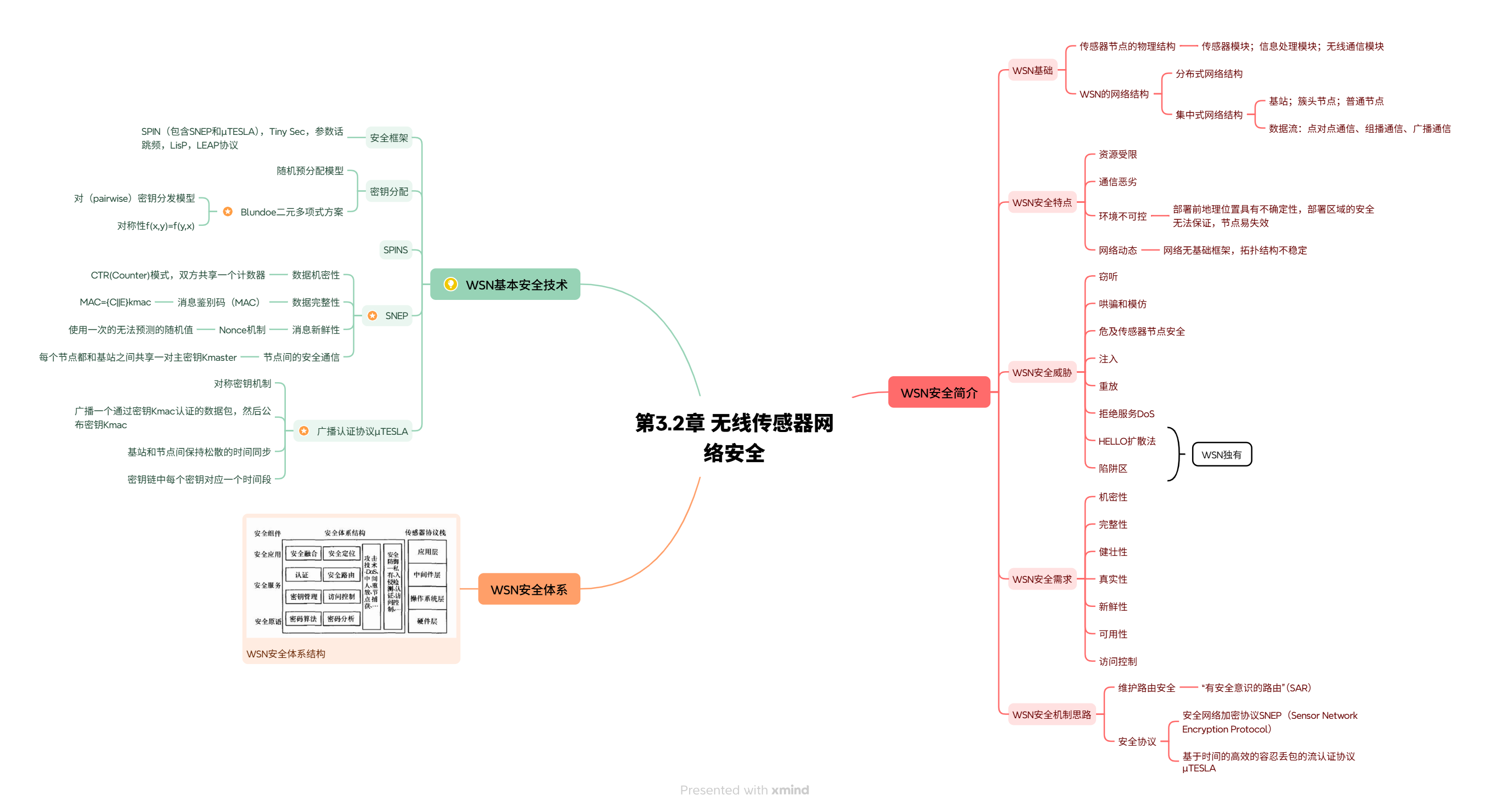

🗺️ 本章核心逻辑脉络

1. WSN是什么，有什么弱点？（简介与特点）
2. 面临什么威胁，需要什么安全目标？（威胁与需求）
3. 如何从整体上防御？（安全体系）
4. 具体用了哪些密码学和协议技术？（Blundo、SNEP、μTESLA）

---

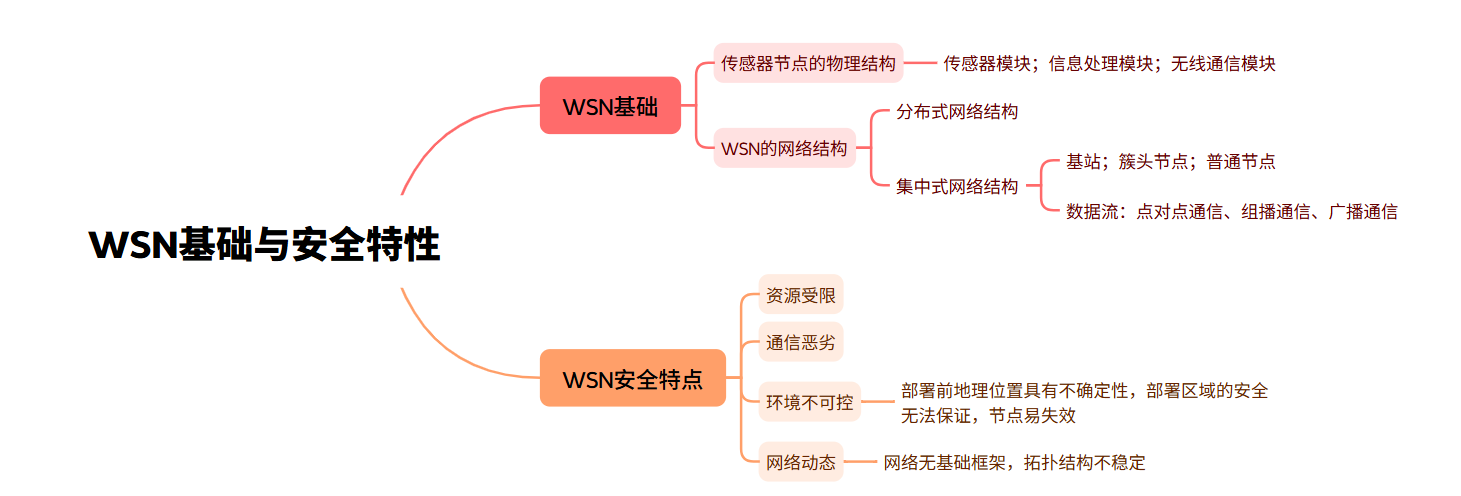

模块一：WSN基础与安全特点

1. WSN节点结构与网络结构

• 节点结构：传感器模块（感知+模数转化）➡️ 信息处理模块（信号处理）➡️ 无线通信模块（发射出去）。
• 网络结构 ：
  • 分布式网络：无固定结构，部署前拓扑未知，节点自组织寻找邻居建路。
  • 集中式网络 ：分为基站、簇头、普通节点。基站是控制中心，能力强、抗攻击、可信赖，常作为密钥分发中心（KDC）。数据流包括点对点、组播、广播。

2. WSN的"致命弱点"（与安全相关的特点 🎯）

• 资源受限：存储、计算、能量（电池）极度受限。
• 通信恶劣：信道不稳定、易窃听、易干扰。
• 环境不可控：部署位置随机，节点易被捕获失效，无物理安全保证。
• 网络动态：无基础框架，拓扑随时变化，自组织。

💡 备考点：所有的安全算法设计都必须向"低能耗、低存储"妥协！

---

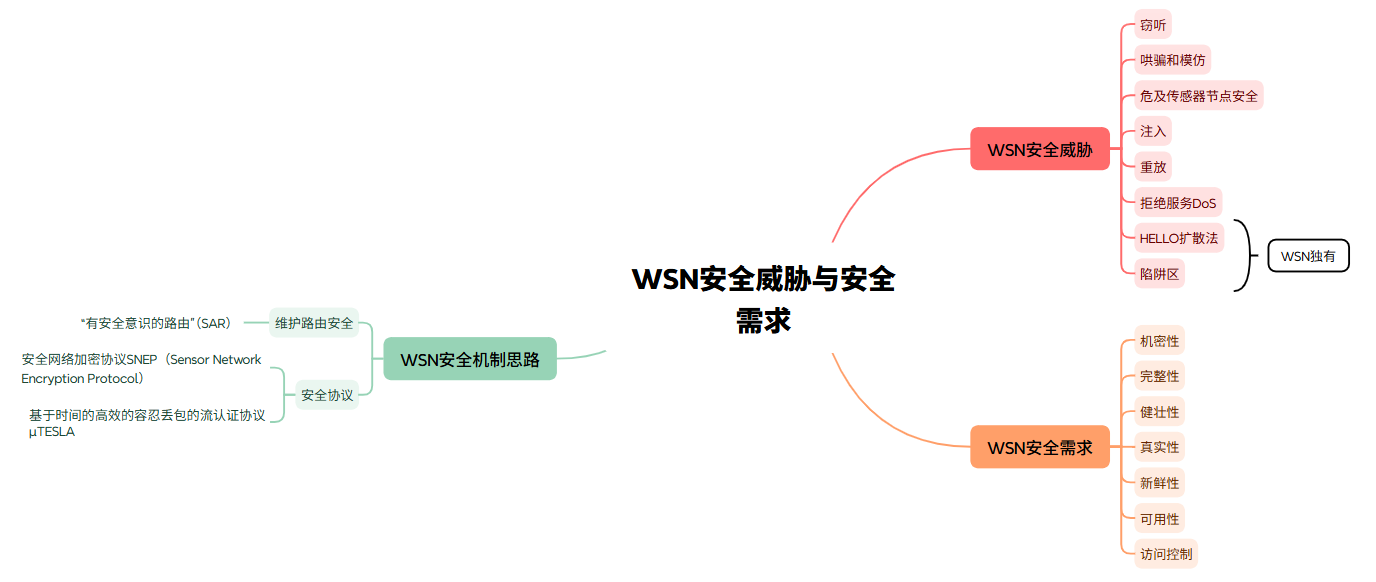

模块二：安全威胁与安全需求

1. 安全威胁

• 常见威胁（与传统Ad hoc类似）：窃听、哄骗/模仿、节点被捕获（危及安全）、注入、重放、拒绝服务。
• WSN独有威胁 🎯 ：
  • HELLO扩散法：一种DoS攻击，强信号伪造新基站，耗尽节点资源。
  • 陷阱区：改变周围节点路由，让数据经过被捕获的节点（黑洞/陷阱）。

2. 安全需求（七大需求 🎯）

1. 机密性：加密，防窃听。
2. 完整性：防插入、删除、篡改。
3. 健壮性：适应恶劣环境和拓扑变化，单点失效不毁全网。
4. 真实性：点到点认证（确认发送者身份）+ 广播认证（解决一对多认证）。
5. 新鲜性：防重放攻击，保证数据是最新的。
6. 可用性：防瘫痪，合法用户能正常访问。
7. 访问控制：无法用防火墙和重开销的公钥证书，需轻量级机制。

3. 安全机制设计思路

• 思路一：从路由安全出发（如SAR，有安全意识的路由）。
• 思路二：从安全协议出发（假定基站安全，重点解决节点间安全通信和广播认证）。

---

模块三：密钥分配与Blundo方案（计算题/理解重点 🎯）

由于WSN不能使用开销大的非对称加密，密钥分配是核心难点。

1. 随机预分配模型

节点部署前，从大密钥池随机选少量密钥组成密钥环，部署后以大概率共享密钥。

2. Blundo二元多项式方案（重点理解计算逻辑 🎯）

痛点 ：n个用户两两共享密钥，平凡方法需要每个节点存n-1个密钥，太大！

解决方案 ：利用 对称二元t次多项式 f(x,y)=f(y,x)f(x,y) = f(y,x)f(x,y)=f(y,x)。

• 步骤 ：
  1. TA选大素数ppp，公开每个用户的身份ID（如ru,rvr_u, r_vru,rv）。
  2. TA构造多项式 f(x,y)f(x,y)f(x,y)，例如2次多项式：f(x,y)=a+b(x+y)+cxy(modp)f(x,y) = a + b(x+y) + cxy \pmod pf(x,y)=a+b(x+y)+cxy(modp)。
  3. TA给用户U发送多项式 gu(x)=f(x,ru)g_u(x) = f(x, r_u)gu(x)=f(x,ru)，给V发送 gv(x)=f(x,rv)g_v(x) = f(x, r_v)gv(x)=f(x,rv)。
  4. 通信时 ：U计算 Kuv=gu(rv)K_{uv} = g_u(r_v)Kuv=gu(rv)，V计算 Kvu=gv(ru)K_{vu} = g_v(r_u)Kvu=gv(ru)。因为对称性，Kuv=KvuK_{uv} = K_{vu}Kuv=Kvu，双方获得了共享密钥！

📝 PPT计算例题复盘 ：

p=17,ru=12,rv=7,rw=1p=17, r_u=12, r_v=7, r_w=1p=17,ru=12,rv=7,rw=1。TA选 a=8,b=7,c=2a=8, b=7, c=2a=8,b=7,c=2。

多项式 f(x,y)=8+7(x+y)+2xy(mod17)f(x,y) = 8 + 7(x+y) + 2xy \pmod{17}f(x,y)=8+7(x+y)+2xy(mod17)

U的多项式：gu(x)=f(x,12)=8+7(x+12)+2x⋅12=7+14x(mod17)g_u(x) = f(x, 12) = 8 + 7(x+12) + 2x\cdot 12 = 7 + 14x \pmod{17}gu(x)=f(x,12)=8+7(x+12)+2x⋅12=7+14x(mod17)

V的多项式：gv(x)=f(x,7)=8+7(x+7)+2x⋅7=6+4x(mod17)g_v(x) = f(x, 7) = 8 + 7(x+7) + 2x\cdot 7 = 6 + 4x \pmod{17}gv(x)=f(x,7)=8+7(x+7)+2x⋅7=6+4x(mod17)

共享密钥：U算 Kuv=gu(7)=7+14×7=105≡3(mod17)K_{uv} = g_u(7) = 7 + 14\times7 = 105 \equiv 3 \pmod{17}Kuv=gu(7)=7+14×7=105≡3(mod17)

V算 Kvu=gv(12)=6+4×12=54≡3(mod17)K_{vu} = g_v(12) = 6 + 4\times12 = 54 \equiv 3 \pmod{17}Kvu=gv(12)=6+4×12=54≡3(mod17)。两者相等！

---

模块四：SPINS安全协议框架（核心考点 🎯🎯🎯）

SPINS是WSN最经典的安全框架，包含SNEP 和μTESLA两个子协议。

1. SNEP（轻量级点对点安全协议）

SNEP（Security Network Encryption Protocol）

核心机制 ：每个节点与基站共享主密钥 KmasterK_{master}Kmaster，通过单向函数F派生出加密密钥 KeK_eKe 和完整性密钥 KmacK_{mac}Kmac。

SNEP提供三大安全保证：

1. 数据机密性 ：使用CTR（计数器）模式 加密。通信双方共享计数器C，C作为初始向量。优点：相同明文产生不同密文（语义安全）；不用在网络上传输C值，省通信开销。
2. 数据完整性 ：使用MAC码，MAC={C∣∣E}KmacMAC = \{C || E\}{K{mac}}MAC={C∣∣E}Kmac。直接对密文验证（密文鉴别），避免无用解密。
3. 数据新鲜性 ：防重放攻击。使用Nonce机制 （一次性随机数）。A发请求带 NAN_ANA，B回应对必须带上相同的 NAN_ANA（强新鲜性认证）。

节点间安全通信（基站做KDC） ：

若A和B要通信，A和B分别用自己和基站的共享主密钥（KAS,KBSK_{AS}, K_{BS}KAS,KBS），向基站申请，基站为它们生成临时通信密钥 SKABSK_{AB}SKAB 并安全下发。

2. μTESLA（轻量级广播认证协议）

μTESLA（micro Timed Efficient Streaming Loss2tolerant Autication Protocol）

痛点：单播认证用共享密钥，广播认证全网共享一个密钥？一旦一个节点被俘，全网广播密钥泄露！用非对称加密（数字签名）？节点算力不够！

核心思想 ："先发数据，后发密钥"（延迟密钥公布）。

1. 基站使用单向函数F 生成密钥链：Ki=F(Ki+1)K_i = F(K_{i+1})Ki=F(Ki+1)。（知道未来密钥推不出过去密钥，知道过去密钥可以验证未来密钥）。
2. 在时间段 iii，基站用密钥 KiK_iKi 计算广播包的MAC。
3. 节点收到包时，密钥 KiK_iKi 还没公布，节点缓存该包。
4. 过了延迟时间，基站公布 KiK_iKi。
5. 节点收到 KiK_iKi 后，用单向函数验证其合法性（如用已知的 Ki−1K_{i-1}Ki−1 验证 Ki−1==F(Ki)K_{i-1} == F(K_i)Ki−1==F(Ki)），然后用 KiK_iKi 验证缓存包的MAC。

μTESLA解决的5大问题 🎯：

1. 共享密钥问题 ：全网共享的是密钥生成算法（单向函数F），而不是密钥池本身，节约存储。
2. 单向性问题：单向函数不可逆，恶意节点拿到已公布的旧密钥，算不出未公布的新密钥，无法伪造广播包。
3. 密钥丢失问题（容忍丢包） ：因为密钥链是关联的（Ki−1=F(Ki)K_{i-1} = F(K_i)Ki−1=F(Ki)），如果丢了 K1K_1K1 的公布包，后来收到了 K2K_2K2，可以通过 K2K_2K2 算出 K1=F(K2)K_1 = F(K_2)K1=F(K2)，照样能验证之前的包。
4. 时间同步与延迟问题：采用"松散时间同步"，周期性公布密钥。延迟时间需权衡：太长节点缓存爆满，太短通信开销大。
5. 密钥认证与初始化问题 ：初始密钥 K0K_0K0 的安全性通过SNEP协议进行安全协商和认证。

---

🏆 必背考点总结

1. WSN三大受限：计算、存储、能量。这决定了一切协议必须"轻量级"。
2. WSN两大独有攻击：HELLO扩散、陷阱区。
3. 安全需求7个词：机密、完整、健壮、真实、新鲜、可用、访问控制。
4. Blundo方案 ：利用 f(x,y)=f(y,x)f(x,y)=f(y,x)f(x,y)=f(y,x) 对称性，节点存自己的多项式，代入对方ID得共享密钥，大幅减少存储量。
5. SNEP三大机制：CTR模式加密（共享计数器省流量）、MAC密文鉴别、Nonce防重放。
6. μTESLA核心：先发数据后发密钥 + 单向密钥链 + 松散时间同步。
7. μTESLA如何防伪造：单向函数不可逆，旧密钥推不出新密钥。
8. μTESLA如何抗丢包：密钥链关联，新密钥可推算出丢失的旧密钥。
9. μTESLA初始化 ：用SNEP保证第一个密钥 K0K_0K0 的安全分发。

---

模拟复习题

一、 单项选择题

1. 在集中式无线传感器网络中，通常被认为是抗攻击、可信赖的，并常作为网络中的密钥分发中心（KDC）的节点是（ ）

A. 普通传感器节点

B. 簇头节点

C. 基站（Sink节点/网关）

D. 随机选出的临时节点

【答案】C

解析：在集中式网络中，基站是控制中心，具有很高的计算和存储能力，通常被认为是抗攻击、可信赖的，因而基站可成为网络中的密钥分发中心（KDC）。

2. 攻击者利用无线传感器网络路由协议的缺陷，使用强信号和强处理能量让节点误认为网络有一个新的基站，这种WSN独有的攻击方式被称为（ ）

A. 陷阱区

B. HELLO扩散法

C. 拒绝服务

D. 重放攻击

【答案】B

解析：HELLO扩散法是WSN独有的攻击，属于DoS攻击的一种，利用强信号伪造基站；而"陷阱区"是改变路由让数据经过被捕获的节点。

3. 在Blundo二元多项式密钥分配方案中，设多项式为 f(x,y)=8+7(x+y)+2xy(mod17)f(x,y) = 8 + 7(x+y) + 2xy \pmod{17}f(x,y)=8+7(x+y)+2xy(mod17)，用户U的公开信息 ru=12r_u=12ru=12，用户V的公开信息 rv=7r_v=7rv=7。用户U的多项式为 gu(x)=7+14xg_u(x) = 7+14xgu(x)=7+14x，则U和V协商出的共享密钥 KuvK_{uv}Kuv 为（ ）

A. 3

B. 4

C. 10

D. 14

【答案】A

解析：U计算共享密钥：Kuv=gu(rv)=7+14×7=105(mod17)K_{uv} = g_u(r_v) = 7 + 14 \times 7 = 105 \pmod{17}Kuv=gu(rv)=7+14×7=105(mod17)。105÷17=6105 \div 17 = 6105÷17=6 余 333，所以 Kuv=3K_{uv} = 3Kuv=3。

4. 在SNEP协议中，为了实现数据机密性并避免传输计数器值带来的能量消耗，SNEP采用了何种加密模式？（ ）

A. ECB（电子密码本模式）

B. CBC（密码分组链接模式）

C. CTR（计数器模式）

D. CFB（密码反馈模式）

【答案】C

解析：SNEP使用CTR（Counter）模式，通信双方共享计数器且每次通信后递增，避免了在网络上传递计数器值，从而节省了能量开销。

---

二、 判断题

5. 在无线传感器网络中，由于硬件受限，无法采用非对称加密体制的数字签名和公钥证书机制，因此WSN可以通过设置传统的防火墙来进行访问过滤。（ ）

【答案】错误（×）

解析："访问控制"需求中明确指出，WSN不能通过设置防火墙进行访问过滤，同时由于硬件受限也不能采用非对称加密机制。

6. μTESLA协议中，基站使用单向函数F生成密钥链，计算方法为 Ki=F(Ki+1)K_i = F(K_{i+1})Ki=F(Ki+1)。即使恶意节点捕获了已经公布的密钥 KiK_iKi 和单向函数F，也无法推导出未公布的未来密钥 Ki+1K_{i+1}Ki+1。（ ）

【答案】正确（√）

解析：单向散列函数的特性是逆函数不存在或计算复杂度极大。已知 Ki=F(Ki+1)K_i = F(K_{i+1})Ki=F(Ki+1)，可以顺推祖先密钥，但无法逆推未来密钥 Ki+1K_{i+1}Ki+1，这正是μTESLA防伪造的基础。

7. SNEP协议在进行数据完整性验证时，接收方必须先对密文进行解密，然后再计算MAC值来比对验证数据的完整性。（ ）

【答案】错误（×）

解析：SNEP采用的是"密文鉴别"方法，MAC的计算输入是 C∣∣EC||EC∣∣E（计数器和密文），直接验证密文的完整性，避免了不必要的解密运算，节省了节点的计算能量。

---

三、 简答题

8. 简述无线传感器网络（WSN）与安全相关的主要特点（至少列出4点），并说明这些特点对WSN安全设计的影响。

【答案要点】

• 特点（4点）： ①资源受限（存储、计算、能量受限）；②通信环境恶劣（信道不稳定，易窃听干扰）；③部署区域安全无法保证（位置随机，节点易失效被俘）；④网络无基础框架，拓扑结构不稳定（自组织）。
• 对安全设计的影响： 这些限制使得传统网络的安全机制无法直接应用，要求WSN的安全算法设计（包括路由、加密、认证、密钥管理等）必须以"低开销、低能耗"为前提，寻求轻量级的解决方案。

9. SNEP协议是SPINS框架中的重要组成部分，请简述SNEP提供了哪三个主要的安全保障，并分别说明实现这三个保障的核心机制是什么？

【答案要点】 SNEP提供的三个安全保障及核心机制如下：

• 数据机密性： 采用 CTR（计数器）模式 加密。双方共享计数器作为初始向量，既实现了语义安全（相同明文产生不同密文），又避免了传输计数器带来的通信开销。
• 数据完整性（鉴别）： 采用 消息鉴别码（MAC） 机制。通过对密文进行鉴别（MAC={C∣∣E}KmacMAC=\{C||E\}_{Kmac}MAC={C∣∣E}Kmac），直接验证密文完整性，避免无用的解密运算。
• 数据新鲜性： 采用 Nonce机制（一次性随机数）。在请求包中加入Nonce，应答包必须包含相同的Nonce，以此防止重放攻击，实现强新鲜性认证。

10. μTESLA协议是专为无线传感器网络设计的广播认证协议。请简述μTESLA协议的"核心思想"是什么？并说明它是如何解决"密钥发布包丢失"问题的？

【答案要点】

• 核心思想： "先广播数据，后公布密钥" 。基站先发送用当前时间段密钥 KiK_iKi 生成的MAC认证数据包，此时节点没有密钥，先缓存数据；延迟一段时间后，基站再公布密钥 KiK_iKi。因为在数据包发送时密钥未公开，攻击者无法伪造合法数据包。
• 解决密钥发布包丢失的机制（密钥链机制）： 基站通过单向函数F预先生成密钥链（满足 Ki=F(Ki+1)K_i = F(K_{i+1})Ki=F(Ki+1)）。密钥之间不是独立的，而是有顺推关系。如果中间丢失了某个密钥发布包（如 K1K_1K1 丢失），节点在收到后续密钥（如K2K_2K2）时，可以通过单向函数运算推算出丢失的密钥（K1=F(K2)K_1 =F(K_2)K1=F(K2)），然后用推算出的密钥验证之前缓存的数据包，从而实现了"容忍丢包"的特性。
