【CanMV K210】基础实验 RGB LED 三色混光与状态灯封装

在智能硬件项目中，RGB LED 经常承担"状态表达"的角色。单色 LED 只能表达亮和灭，而 RGB LED 可以通过红、绿、蓝三路光的混合，表达更多设备状态。例如白色短亮可以表示设备启动，蓝色呼吸可以表示待机，绿色闪烁可以表示任务完成，红色长闪可以表示错误，橙色闪烁可以表示普通警告。

本实验基于 CanMV K210 使用 PWM 控制 RGB 三色 LED。程序将物理引脚 6、7、8 分别作为红色、绿色、蓝色通道，通过三个 PWM 对象输出不同占空比，让 RGB LED 显示指定颜色。代码支持 RGB 元组设置、十六进制颜色设置、全局亮度缩放、平滑渐变、呼吸灯、警告闪烁、成功提示、错误提示和设备状态演示。这个实验不只是让灯变颜色，而是把颜色当成智能硬件的人机反馈语言。

学习目标	说明
理解 PWM 控制	认识 PWM 占空比如何影响 LED 亮度
掌握 RGB 混色	通过红、绿、蓝三路亮度组合显示不同颜色
学会亮度缩放	使用全局亮度参数控制整体亮度，避免灯光过亮
理解灯效封装	将渐变、呼吸、闪烁和状态提示封装成可复用函数
建立状态灯思维	使用不同颜色和闪烁节奏表达设备运行状态

文章目录

• 理论基础
• 硬件设施
• 软件代码
• 扩展应用
• 总结

理论基础

RGB LED 可以理解成把红色 LED、绿色 LED 和蓝色 LED 封装在一起的发光器件。程序分别控制 R、G、B 三个通道的亮度，就可以混合出不同颜色。红色通道亮度高时显示偏红，绿色通道亮度高时显示偏绿，蓝色通道亮度高时显示偏蓝；红色和绿色同时亮起可以形成黄色，绿色和蓝色同时亮起可以形成青色，红色和蓝色同时亮起可以形成紫色，三路同时亮起可以形成白色。

普通 GPIO 输出只有高电平和低电平，适合控制 LED 亮灭，但不适合控制亮度变化。PWM 的作用就是通过快速开关输出形成不同占空比，让 LED 看起来具有不同亮度。占空比越高，对应通道越亮；占空比越低，对应通道越暗。本实验中的 rgb_to_duty() 函数，就是把 0~255 的颜色值转换成 0~100 的 PWM 占空比。

RGB LED 常见结构包括共阴极和共阳极。共阴极 RGB LED 通常是数值越大越亮，三路颜色通道输出较高占空比时，对应颜色增强。共阳极 RGB LED 的亮灭逻辑相反，数值越大不一定越亮。代码中通过 COMMON_ANODE 参数适配这两类模块，默认按共阴极方式处理。如果实际现象出现颜色反向、熄灭异常或亮灭逻辑不符合预期，可以修改这个参数。

下面的流程图从电路控制角度展示整个实验链路。程序并不是直接"设置颜色"，而是先把颜色值拆成 R、G、B 三路亮度，再转换成 PWM 占空比，最后由三个引脚分别控制 RGB LED 的三个颜色通道。
#mermaid-svg-YkcOAqKJVXpchYCh{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-YkcOAqKJVXpchYCh .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-YkcOAqKJVXpchYCh .error-icon{fill:#552222;}#mermaid-svg-YkcOAqKJVXpchYCh .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-YkcOAqKJVXpchYCh .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-YkcOAqKJVXpchYCh .marker{fill:#333333;stroke:#333333;}#mermaid-svg-YkcOAqKJVXpchYCh .marker.cross{stroke:#333333;}#mermaid-svg-YkcOAqKJVXpchYCh svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-YkcOAqKJVXpchYCh p{margin:0;}#mermaid-svg-YkcOAqKJVXpchYCh .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-YkcOAqKJVXpchYCh .cluster-label text{fill:#333;}#mermaid-svg-YkcOAqKJVXpchYCh .cluster-label span{color:#333;}#mermaid-svg-YkcOAqKJVXpchYCh .cluster-label span p{background-color:transparent;}#mermaid-svg-YkcOAqKJVXpchYCh .label text,#mermaid-svg-YkcOAqKJVXpchYCh span{fill:#333;color:#333;}#mermaid-svg-YkcOAqKJVXpchYCh .node rect,#mermaid-svg-YkcOAqKJVXpchYCh .node circle,#mermaid-svg-YkcOAqKJVXpchYCh .node ellipse,#mermaid-svg-YkcOAqKJVXpchYCh .node polygon,#mermaid-svg-YkcOAqKJVXpchYCh .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-YkcOAqKJVXpchYCh .rough-node .label text,#mermaid-svg-YkcOAqKJVXpchYCh .node .label text,#mermaid-svg-YkcOAqKJVXpchYCh .image-shape .label,#mermaid-svg-YkcOAqKJVXpchYCh .icon-shape .label{text-anchor:middle;}#mermaid-svg-YkcOAqKJVXpchYCh .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-YkcOAqKJVXpchYCh .rough-node .label,#mermaid-svg-YkcOAqKJVXpchYCh .node .label,#mermaid-svg-YkcOAqKJVXpchYCh .image-shape .label,#mermaid-svg-YkcOAqKJVXpchYCh .icon-shape .label{text-align:center;}#mermaid-svg-YkcOAqKJVXpchYCh .node.clickable{cursor:pointer;}#mermaid-svg-YkcOAqKJVXpchYCh .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-YkcOAqKJVXpchYCh .arrowheadPath{fill:#333333;}#mermaid-svg-YkcOAqKJVXpchYCh .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-YkcOAqKJVXpchYCh .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-YkcOAqKJVXpchYCh .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-YkcOAqKJVXpchYCh .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-YkcOAqKJVXpchYCh .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-YkcOAqKJVXpchYCh .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-YkcOAqKJVXpchYCh .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-YkcOAqKJVXpchYCh .cluster text{fill:#333;}#mermaid-svg-YkcOAqKJVXpchYCh .cluster span{color:#333;}#mermaid-svg-YkcOAqKJVXpchYCh div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-YkcOAqKJVXpchYCh .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-YkcOAqKJVXpchYCh rect.text{fill:none;stroke-width:0;}#mermaid-svg-YkcOAqKJVXpchYCh .icon-shape,#mermaid-svg-YkcOAqKJVXpchYCh .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-YkcOAqKJVXpchYCh .icon-shape p,#mermaid-svg-YkcOAqKJVXpchYCh .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-YkcOAqKJVXpchYCh .icon-shape .label rect,#mermaid-svg-YkcOAqKJVXpchYCh .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-YkcOAqKJVXpchYCh .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-YkcOAqKJVXpchYCh .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-YkcOAqKJVXpchYCh :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;}#mermaid-svg-YkcOAqKJVXpchYCh .code>*{fill:#E8F3FF!important;stroke:#5B9BFF!important;stroke-width:2px!important;color:#1F3B6D!important;}#mermaid-svg-YkcOAqKJVXpchYCh .code span{fill:#E8F3FF!important;stroke:#5B9BFF!important;stroke-width:2px!important;color:#1F3B6D!important;}#mermaid-svg-YkcOAqKJVXpchYCh .code tspan{fill:#1F3B6D!important;}#mermaid-svg-YkcOAqKJVXpchYCh .pwm>*{fill:#EAFBF1!important;stroke:#42B983!important;stroke-width:2px!important;color:#1F5C3A!important;}#mermaid-svg-YkcOAqKJVXpchYCh .pwm span{fill:#EAFBF1!important;stroke:#42B983!important;stroke-width:2px!important;color:#1F5C3A!important;}#mermaid-svg-YkcOAqKJVXpchYCh .pwm tspan{fill:#1F5C3A!important;}#mermaid-svg-YkcOAqKJVXpchYCh .led>*{fill:#FFF4E8!important;stroke:#F4A261!important;stroke-width:2px!important;color:#7A4A00!important;}#mermaid-svg-YkcOAqKJVXpchYCh .led span{fill:#FFF4E8!important;stroke:#F4A261!important;stroke-width:2px!important;color:#7A4A00!important;}#mermaid-svg-YkcOAqKJVXpchYCh .led tspan{fill:#7A4A00!important;}#mermaid-svg-YkcOAqKJVXpchYCh .config>*{fill:#FCEEF4!important;stroke:#E76F51!important;stroke-width:2px!important;color:#7A2740!important;}#mermaid-svg-YkcOAqKJVXpchYCh .config span{fill:#FCEEF4!important;stroke:#E76F51!important;stroke-width:2px!important;color:#7A2740!important;}#mermaid-svg-YkcOAqKJVXpchYCh .config tspan{fill:#7A2740!important;} 颜色指令

RGB 元组 / HEX 颜色 / 状态灯函数
颜色解析

R / G / B 三路数值
亮度缩放

BRIGHTNESS 全局亮度
PWM 占空比转换

rgb_to_duty()
CanMV K210

物理引脚 6 / 7 / 8
RGB LED

红色 / 绿色 / 蓝色通道
灯光效果

混色 / 渐变 / 呼吸 / 闪烁 / 状态提示
COMMON_ANODE

共阳极适配
Timer + PWM

定时器与 PWM 输出

从这条链路可以看出，RGB LED 实验不只是普通亮灯实验的升级版。它同时涉及 PWM 输出、颜色值换算、亮度比例控制、灯效节奏设计和设备状态映射。后续做联网状态灯、AI 识别结果提示、传感器阈值报警、设备运行反馈时，都可以复用这种思路。

硬件设施

本实验真正使用到的硬件对象是 CanMV K210 开发板和一个 RGB LED。软件侧主要使用 machine.Timer、machine.PWM 和 time。代码没有使用 LCD、按键、蜂鸣器、摄像头或传感器，因此这些模块不作为本节重点。RGB LED 的核心控制方式是 PWM，程序通过不同通道的占空比控制红、绿、蓝三种颜色的亮度，再由三色混合形成不同颜色效果。

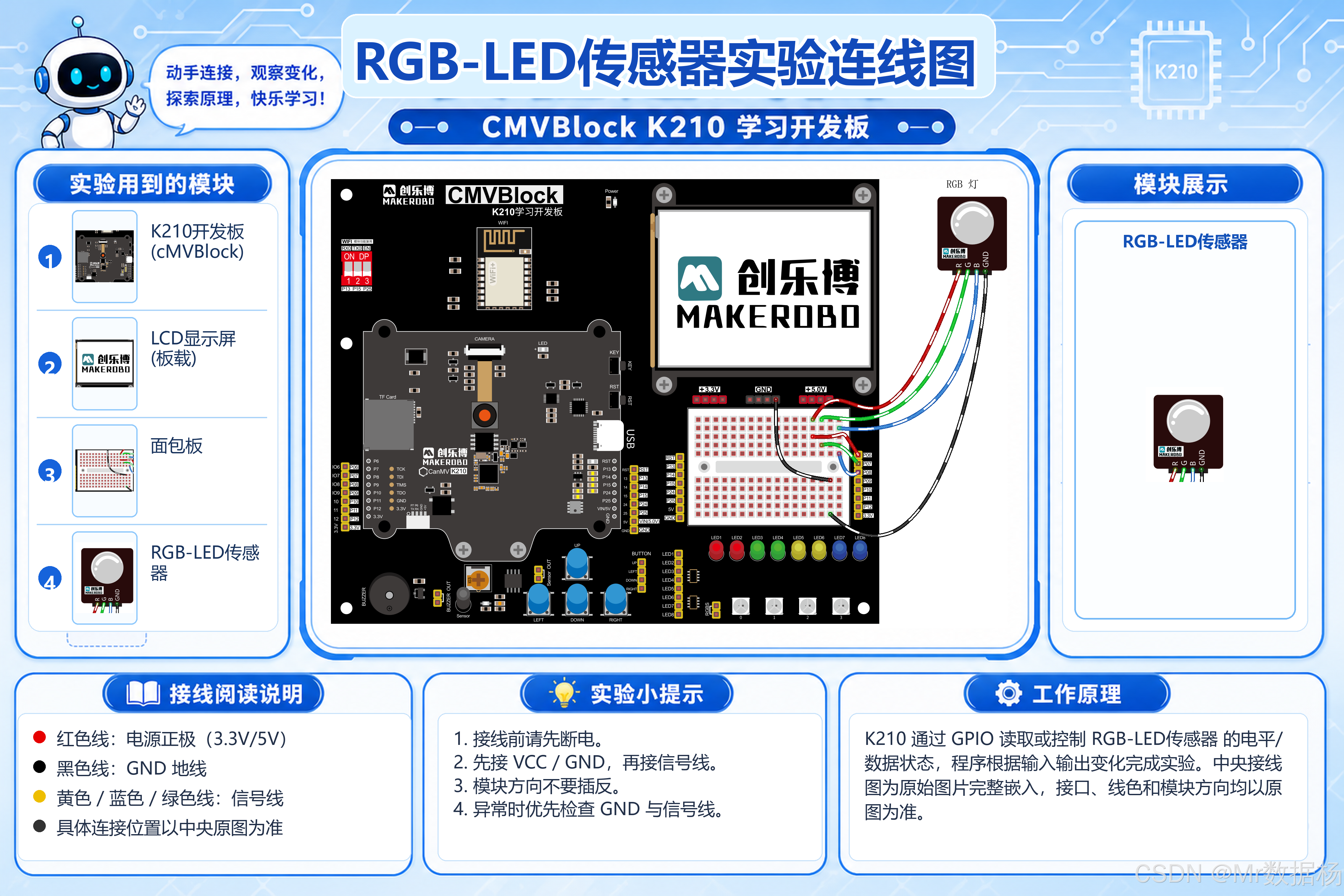

接线关系可以先通过下面这张图建立整体印象。CanMV K210 使用物理引脚 6、7、8 分别连接 RGB LED 的红色、绿色、蓝色通道，公共端需要根据 RGB LED 类型连接到对应电源或地线。如果使用的是裸 RGB LED，建议给每个颜色通道串联合适的限流电阻；如果使用的是 RGB LED 模块，通常模块板上已经集成限流电阻。

硬件 / 软件	作用	说明
CanMV K210 开发板	实验运行平台	负责执行 MicroPython 程序，并通过 PWM 输出控制 RGB LED
RGB LED	彩色显示对象	通过红、绿、蓝三路通道混合显示不同颜色
物理引脚 6	红色通道输出	对应 RED_PIN，用于控制 RGB LED 的红色亮度
物理引脚 7	绿色通道输出	对应 GREEN_PIN，用于控制 RGB LED 的绿色亮度
物理引脚 8	蓝色通道输出	对应 BLUE_PIN，用于控制 RGB LED 的蓝色亮度
machine.Timer	PWM 定时器资源	为 PWM 输出提供定时器和通道配置
machine.PWM	PWM 控制模块	通过频率和占空比控制每个颜色通道的输出强度
time	延时控制模块	通过 time.sleep_ms() 控制颜色保持、闪烁和渐变速度

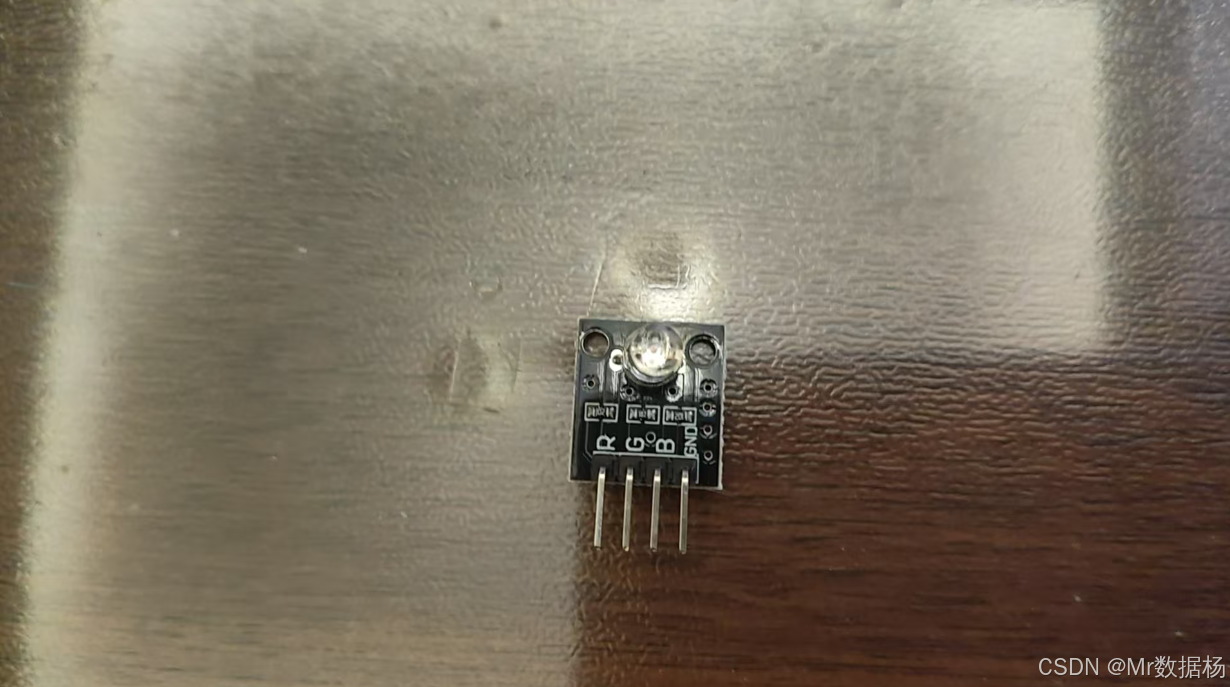

实验中使用的 RGB LED 模块如下。接线时需要重点确认 R、G、B 三个颜色输入端和公共端，不同模块的引脚排列可能不同，不能只根据线的颜色判断通道。若红色、绿色、蓝色显示顺序和程序不一致，优先检查接线顺序，再考虑修改代码中的 RED_PIN、GREEN_PIN、BLUE_PIN。

物理引脚	PWM 对象	代码变量	对应硬件	说明
6	pwm_r	RED_PIN	RGB LED 红色通道	负责控制红色亮度
7	pwm_g	GREEN_PIN	RGB LED 绿色通道	负责控制绿色亮度
8	pwm_b	BLUE_PIN	RGB LED 蓝色通道	负责控制蓝色亮度
公共端	无	COMMON_ANODE 相关	RGB LED 公共引脚	共阴极接 GND，共阳极接 VCC，具体以模块标识为准

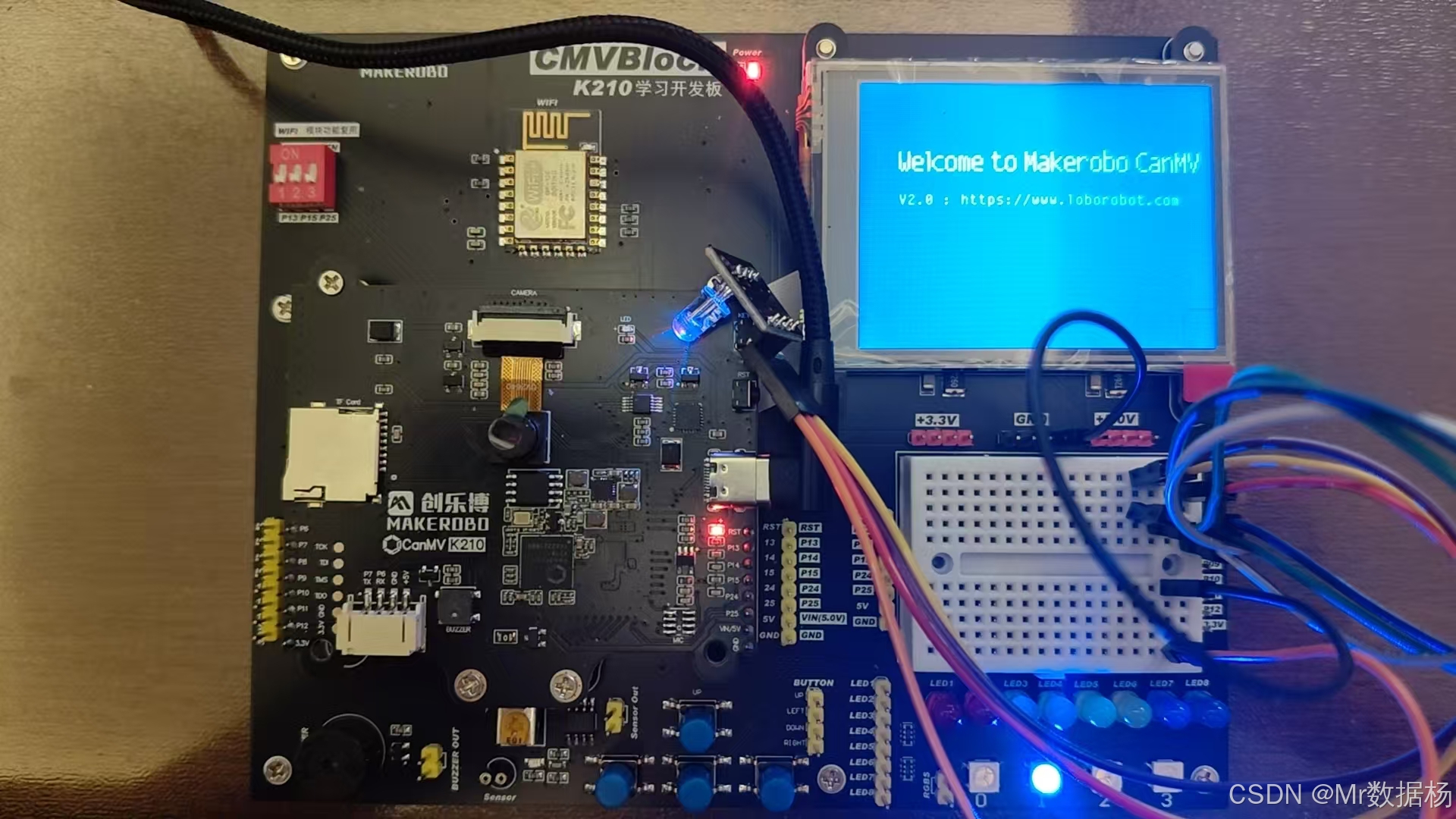

完成接线后的整体状态如下。检查时重点关注三个位置：RGB LED 的 R/G/B 通道是否接到代码指定引脚，公共端连接方式是否和模块类型一致，程序中的 COMMON_ANODE 是否匹配实际 RGB LED 类型。接线正确后，程序运行会依次出现颜色轮播、平滑渐变、呼吸灯和状态灯演示效果。

实验现象	正常表现	异常提示
基础颜色轮播	红、绿、蓝、黄、紫、青、白依次显示	颜色顺序错误时检查 R/G/B 接线
平滑颜色渐变	不同颜色之间逐步过渡	渐变突兀时可增加 steps 或减小 delay_ms
RGB 呼吸灯	指定颜色由暗变亮，再由亮变暗	亮度异常时检查 BRIGHTNESS 和 COMMON_ANODE
设备启动提示	白色短亮	不亮时检查公共端和 PWM 引脚
待机状态提示	蓝色呼吸	颜色不对时检查蓝色通道接线
运行状态提示	蓝色和青色之间平滑变化	绿色或蓝色通道异常会导致颜色偏差
警告与错误提示	橙色或红色闪烁	红色通道异常会影响警告显示

软件代码

本实验代码围绕 RGB LED 的 PWM 控制展开。程序先定义红、绿、蓝三个物理引脚，再创建三个 PWM 输出对象。后续所有颜色显示、渐变、呼吸灯和状态提示，都基于 set_rgb() 统一控制三路颜色通道。代码还增加了亮度缩放和共阳极适配变量，便于在不同 RGB LED 模块之间调整。

软件环境	作用	检查重点
CanMV IDE	编辑、运行和调试 K210 程序	能识别开发板串口，并能正常运行基础程序
CanMV 固件	提供 machine.Timer 和 machine.PWM	固件环境需要支持当前 PWM 写法
USB 串口驱动	让电脑识别开发板串口	串口终端能看到状态打印信息
machine.Timer	创建 PWM 所需定时器资源	三个颜色通道分别绑定到不同通道
machine.PWM	输出 PWM 波形	通过 duty() 修改 RGB LED 亮度
time	控制灯效节奏	控制颜色保持、闪烁间隔和渐变速度

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

"""
CanMV K210 RGB-LED 实验 Demo

功能：
1. 使用 PWM 控制 RGB 三色 LED
2. 支持 HEX 颜色、RGB 颜色两种设置方式
3. 支持亮度缩放，避免灯光过亮
4. 支持颜色切换、渐变过渡、呼吸灯、警告闪烁、设备状态灯
5. 通过不同颜色表达智能硬件状态
"""

from machine import Timer, PWM
import time


# =========================
# 硬件配置区
# =========================

RED_PIN = 6
GREEN_PIN = 7
BLUE_PIN = 8

PWM_FREQ = 2000          # PWM 频率
BRIGHTNESS = 0.35        # 全局亮度，范围 0.0 ~ 1.0

# 大多数普通 RGB LED 为共阴极：数值越大越亮
# 若实际现象为颜色反向或熄灭异常，可改为 True
COMMON_ANODE = False


# =========================
# PWM 初始化
# =========================

timer_r = Timer(Timer.TIMER0, Timer.CHANNEL0, mode=Timer.MODE_PWM)
timer_g = Timer(Timer.TIMER0, Timer.CHANNEL1, mode=Timer.MODE_PWM)
timer_b = Timer(Timer.TIMER0, Timer.CHANNEL2, mode=Timer.MODE_PWM)

pwm_r = PWM(timer_r, freq=PWM_FREQ, duty=0, pin=RED_PIN)
pwm_g = PWM(timer_g, freq=PWM_FREQ, duty=0, pin=GREEN_PIN)
pwm_b = PWM(timer_b, freq=PWM_FREQ, duty=0, pin=BLUE_PIN)


# =========================
# 常用颜色定义
# =========================

BLACK   = (0, 0, 0)
RED     = (255, 0, 0)
GREEN   = (0, 255, 0)
BLUE    = (0, 0, 255)
YELLOW  = (255, 255, 0)
CYAN    = (0, 255, 255)
PURPLE  = (255, 0, 255)
WHITE   = (255, 255, 255)
ORANGE  = (255, 80, 0)

COLOR_LIST = [
    RED,
    GREEN,
    BLUE,
    YELLOW,
    PURPLE,
    CYAN,
    WHITE
]


# =========================
# 工具函数
# =========================

def clamp(value, min_value=0, max_value=255):
    """限制数值范围"""
    if value < min_value:
        return min_value
    if value > max_value:
        return max_value
    return value


def rgb_to_duty(value):
    """
    将 0~255 的颜色值转换为 0~100 的 PWM 占空比
    """
    value = clamp(value)
    duty = int(value / 255 * 100 * BRIGHTNESS)

    if COMMON_ANODE:
        duty = 100 - duty

    return duty


def hex_to_rgb(color):
    """
    将 0xRRGGBB 颜色转换为 RGB 元组
    """
    r = (color & 0xFF0000) >> 16
    g = (color & 0x00FF00) >> 8
    b = color & 0x0000FF
    return r, g, b


# =========================
# 基础控制函数
# =========================

def set_rgb(r, g, b):
    """
    设置 RGB LED 颜色
    """
    pwm_r.duty(rgb_to_duty(r))
    pwm_g.duty(rgb_to_duty(g))
    pwm_b.duty(rgb_to_duty(b))


def set_hex_color(color):
    """
    通过十六进制颜色设置 RGB LED
    示例：set_hex_color(0xFF0000)
    """
    r, g, b = hex_to_rgb(color)
    set_rgb(r, g, b)


def led_off():
    """
    关闭 RGB LED
    """
    set_rgb(0, 0, 0)


def show_color(color, delay_ms=800):
    """
    显示指定颜色一段时间
    """
    r, g, b = color
    set_rgb(r, g, b)
    time.sleep_ms(delay_ms)


# =========================
# 灯效函数
# =========================

def color_cycle(delay_ms=700):
    """
    基础颜色轮播
    """
    for color in COLOR_LIST:
        show_color(color, delay_ms)


def fade_to_color(start_color, end_color, steps=40, delay_ms=20):
    """
    从一种颜色平滑渐变到另一种颜色
    """
    start_r, start_g, start_b = start_color
    end_r, end_g, end_b = end_color

    for i in range(steps + 1):
        r = int(start_r + (end_r - start_r) * i / steps)
        g = int(start_g + (end_g - start_g) * i / steps)
        b = int(start_b + (end_b - start_b) * i / steps)

        set_rgb(r, g, b)
        time.sleep_ms(delay_ms)


def smooth_color_cycle():
    """
    平滑颜色渐变轮播
    """
    colors = [RED, YELLOW, GREEN, CYAN, BLUE, PURPLE, RED]

    for i in range(len(colors) - 1):
        fade_to_color(colors[i], colors[i + 1], steps=45, delay_ms=18)


def breathing_light(color=BLUE, cycles=3):
    """
    单色呼吸灯
    """
    global BRIGHTNESS

    old_brightness = BRIGHTNESS
    r, g, b = color

    for _ in range(cycles):
        for level in range(0, 101, 4):
            BRIGHTNESS = level / 100 * old_brightness
            set_rgb(r, g, b)
            time.sleep_ms(25)

        for level in range(100, -1, -4):
            BRIGHTNESS = level / 100 * old_brightness
            set_rgb(r, g, b)
            time.sleep_ms(25)

    BRIGHTNESS = old_brightness
    led_off()


def blink_color(color, times=3, on_ms=180, off_ms=180):
    """
    指定颜色闪烁
    """
    r, g, b = color

    for _ in range(times):
        set_rgb(r, g, b)
        time.sleep_ms(on_ms)

        led_off()
        time.sleep_ms(off_ms)


def warning_flash():
    """
    警告闪烁：红色快速闪烁
    """
    blink_color(RED, times=6, on_ms=120, off_ms=120)


def success_flash():
    """
    成功提示：绿色闪烁
    """
    blink_color(GREEN, times=2, on_ms=200, off_ms=160)


def error_flash():
    """
    错误提示：红色长闪
    """
    blink_color(RED, times=3, on_ms=450, off_ms=200)


def standby_light():
    """
    待机状态：蓝色呼吸灯
    """
    breathing_light(BLUE, cycles=2)


def running_light():
    """
    运行状态：青色平滑渐变
    """
    fade_to_color(BLUE, CYAN, steps=35, delay_ms=18)
    fade_to_color(CYAN, BLUE, steps=35, delay_ms=18)


def device_status_demo():
    """
    智能硬件状态灯演示
    """
    print("设备启动：白色短亮")
    show_color(WHITE, 500)
    led_off()
    time.sleep_ms(300)

    print("待机状态：蓝色呼吸")
    standby_light()

    print("运行状态：蓝青渐变")
    running_light()

    print("任务完成：绿色提示")
    success_flash()

    print("普通警告：橙色提示")
    blink_color(ORANGE, times=4, on_ms=150, off_ms=150)

    print("错误状态：红色提示")
    error_flash()


# =========================
# 主循环
# =========================

def loop():
    while True:
        print("基础颜色轮播")
        color_cycle()

        print("平滑颜色渐变")
        smooth_color_cycle()

        print("RGB 呼吸灯")
        breathing_light(PURPLE, cycles=2)

        print("智能硬件状态演示")
        device_status_demo()

        print("演示结束，暂停 2 秒")
        led_off()
        time.sleep_ms(2000)


# =========================
# 程序入口
# =========================

if __name__ == "__main__":
    try:
        loop()
    except KeyboardInterrupt:
        led_off()
        print("程序已停止，RGB LED 已关闭")

这段程序可以分成三个层级。底层是 PWM 初始化和占空比转换，负责把颜色值变成真实的 PWM 输出；中间层是 set_rgb()、set_hex_color()、led_off() 和 show_color()，负责提供统一的颜色控制接口；上层是颜色轮播、渐变、呼吸灯、闪烁提示和设备状态演示，负责把灯光变化变成可理解的设备反馈。

硬件配置区集中管理 RED_PIN、GREEN_PIN、BLUE_PIN、PWM_FREQ、BRIGHTNESS 和 COMMON_ANODE。后续更换接线、调节亮度或适配共阳极 RGB LED 时，只需要修改配置区，不需要进入每个灯效函数中逐个查找。set_rgb() 是最核心的接口，后面的颜色轮播、渐变、呼吸和状态灯都围绕它展开。

函数名	功能	对应现象
clamp()	限制颜色数值范围	防止 RGB 数值超出 0~255 导致占空比异常
rgb_to_duty()	将 RGB 颜色值转换为 PWM 占空比	控制单个颜色通道的实际亮度
hex_to_rgb()	将十六进制颜色拆成 RGB 元组	支持 0xRRGGBB 方式设置颜色
set_rgb()	设置 RGB LED 三路颜色值	RGB LED 显示指定混合颜色
set_hex_color()	使用十六进制颜色设置 LED	通过 0xFF0000 这类颜色值控制灯光
led_off()	关闭 RGB LED	三路颜色通道全部熄灭
show_color()	显示指定颜色并保持一段时间	LED 固定显示某种颜色
color_cycle()	基础颜色轮播	红、绿、蓝、黄、紫、青、白依次显示
fade_to_color()	两种颜色之间平滑过渡	LED 从一种颜色逐步渐变到另一种颜色
smooth_color_cycle()	多色平滑渐变轮播	RGB LED 在多种颜色之间连续过渡
breathing_light()	单色呼吸灯	指定颜色由暗变亮，再由亮变暗
blink_color()	指定颜色闪烁	LED 按设置次数和时间间隔闪烁
warning_flash()	警告闪烁	红色快速闪烁，模拟警告提示
success_flash()	成功提示	绿色短闪，模拟任务完成反馈
error_flash()	错误提示	红色长闪，模拟错误状态反馈
standby_light()	待机状态灯	蓝色呼吸，表达设备处于待机状态
running_light()	运行状态灯	蓝色与青色之间平滑渐变
device_status_demo()	智能硬件状态灯演示	用不同颜色和节奏表达启动、待机、运行、完成、警告、错误
loop()	主循环调度	持续播放颜色轮播、渐变、呼吸灯和状态灯演示

device_status_demo() 更接近真实项目中的状态灯逻辑。设备启动时白色短亮，待机时蓝色呼吸，运行时蓝青渐变，任务完成时绿色闪烁，普通警告时橙色闪烁，错误状态时红色长闪。这里的重点不是颜色本身，而是将程序状态映射成灯光语言。后续只要把真实设备状态变量接入这些函数，就可以把 RGB LED 变成简单但有效的人机反馈模块。

扩展应用

RGB LED 实验常见问题主要集中在颜色不对、亮度异常、灯不亮、闪烁不稳定和共阴共阳接反等方面。排查时应围绕引脚接线、PWM 输出、占空比转换和 LED 类型逐步确认，不需要扩展到当前代码没有使用的模块。

问题现象	可能原因	处理思路
RGB LED 完全不亮	开发板供电异常、程序没有运行、引脚接线错误、公共端未连接	检查程序是否启动，确认 RGB LED 公共端和 R/G/B 三路是否正确连接
显示颜色与代码不一致	红、绿、蓝通道接线顺序错误	运行 color_cycle() 观察红绿蓝是否对应，必要时调整 RED_PIN、GREEN_PIN、BLUE_PIN 或实际接线
颜色亮灭逻辑反了	RGB LED 模块可能是共阳极结构	将 COMMON_ANODE = False 改成 COMMON_ANODE = True 后重新运行
灯光太亮刺眼	BRIGHTNESS 参数过高	降低全局亮度，例如从 0.35 调整为 0.2
渐变不够平滑	steps 太少或 delay_ms 太大	增加渐变步数，适当减小每一步延时
呼吸灯亮度没有恢复	程序异常中断在亮度变化过程中	重新运行程序，或在中断后重新设置 BRIGHTNESS
某一种颜色始终不亮	对应颜色通道接线异常、LED 管脚损坏或 PWM 引脚不匹配	单独执行 set_rgb(255, 0, 0)、set_rgb(0, 255, 0)、set_rgb(0, 0, 255) 定位异常通道
串口打印正常但灯效没有变化	PWM 引脚与实际连接不一致	根据硬件连接重新修改 RED_PIN、GREEN_PIN、BLUE_PIN
灯光闪烁异常	接线松动、公共端连接不稳定或模块供电不足	重新检查公共端、供电和三路颜色通道连接

RGB LED 的价值在于用很少的硬件资源表达丰富状态。相比单色 LED，RGB LED 不仅能亮灭，还能用颜色、闪烁频率、渐变节奏和呼吸效果表达不同含义。当前代码已经把颜色设置、渐变、闪烁、呼吸和状态演示封装成函数，后续只需要根据设备状态调用不同函数，就能把 RGB LED 变成智能硬件的状态提示窗口。

应用场景	实现思路	可扩展能力
设备启动提示	启动时调用 show_color(WHITE, 500)，用白色短亮表示系统开始运行	可结合开机自检结果显示不同启动状态
待机状态显示	使用 standby_light() 让蓝色灯光持续呼吸	可扩展为低功耗待机、等待联网、等待任务输入等状态
任务运行反馈	使用 running_light() 在蓝色和青色之间渐变	可根据任务进度改变渐变速度或颜色范围
任务完成提示	调用 success_flash() 让绿色短闪	可用于拍照完成、识别完成、上传完成等场景
异常报警提示	使用 error_flash() 或 warning_flash() 表示错误和警告	后续可扩展蜂鸣器，实现声光报警
教学演示实验	通过颜色变化观察 PWM、占空比、RGB 混色和函数封装	可把抽象参数变化转化为可见灯光效果
智能硬件状态灯	使用 device_status_demo() 建立颜色与设备状态的对应关系	可接入传感器、摄像头识别结果或网络状态变量
氛围灯效果	使用 smooth_color_cycle() 进行平滑颜色轮播	可扩展更多颜色表和自定义主题色

从工程角度看，这段代码已经具备较好的复用性。引脚、频率、亮度和共阳极配置集中在硬件配置区，颜色定义集中在常量区，底层 PWM 控制统一封装到 set_rgb()，业务层状态提示则由 device_status_demo() 组织。后续增加更多状态时，不需要重新理解 PWM 初始化，只需要新增颜色函数或在状态演示函数中增加调用逻辑。这样的结构适合继续扩展为按键切换灯效、传感器阈值报警、AI 摄像头识别状态提示或网络连接状态显示。

总结

本实验通过 CanMV K210 使用 PWM 控制 RGB LED，完成了三色通道控制、RGB 颜色混合、HEX 颜色解析、亮度缩放、共阳极适配、颜色渐变、呼吸灯和设备状态灯封装。代码从三个颜色通道出发，把硬件层面的 PWM 占空比转换成可观察的颜色变化，再通过函数封装形成更接近真实项目的状态提示逻辑。

RGB LED 实验很适合作为硬件编程进阶案例。普通 GPIO 只能表达高低电平，而 PWM 可以表达连续变化的亮度；单色 LED 只能表达亮灭，而 RGB LED 可以通过颜色组合表达更丰富的设备状态。后续课程可以继续扩展到按键切换灯效、蜂鸣器报警、LCD 显示状态、传感器数据采集、AI 摄像头识别结果提示等方向。只要把程序中的状态变化映射到合适的颜色和节奏，RGB LED 就能成为智能硬件项目中简单直观的反馈系统。
