单片机答辩 - 技术栈

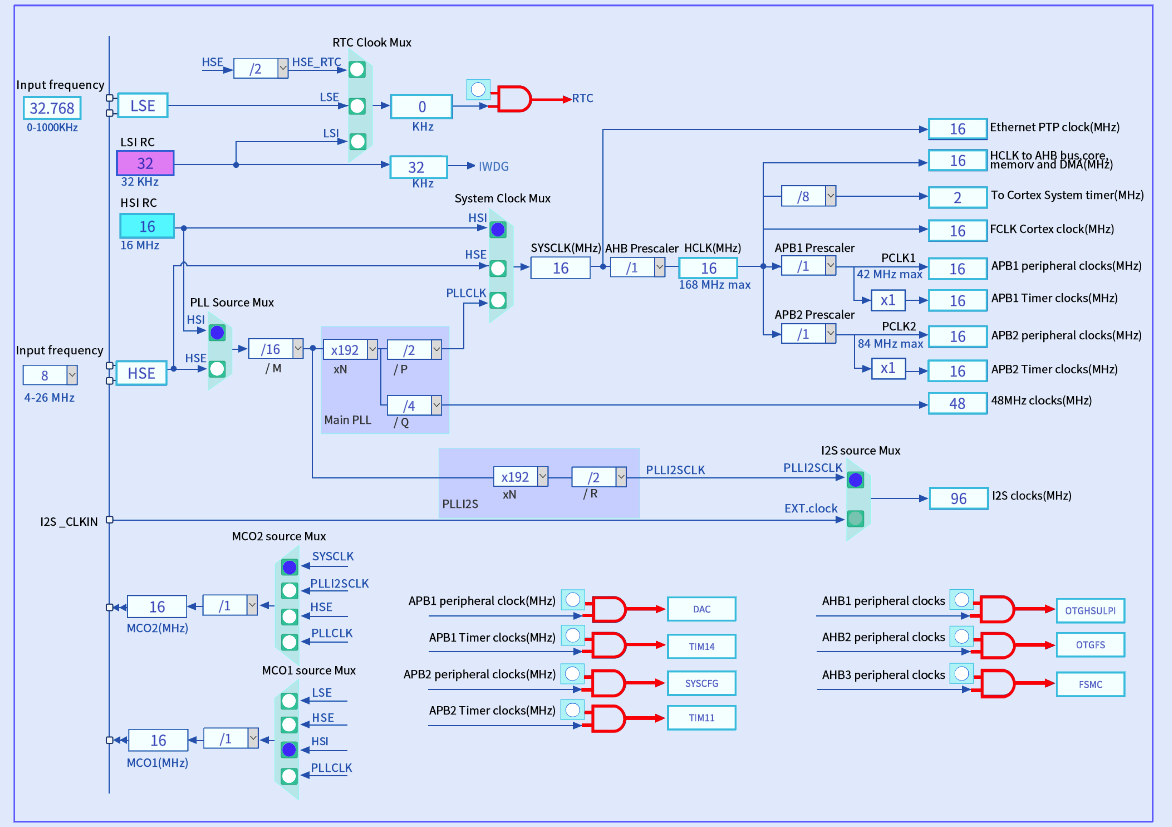

一、时钟树

1.1 基础时钟源

1.1.1 三种振荡器

1. RC振荡器

**无需外部电路，需要电源；**成本低、精度低、启动快

2. 无源晶体振荡器

需要外部电路 （匹配电容+芯片内部电路），无需单独供电；成本中、精度高、启动速度中

3. 有源晶体振荡器

无需外部电路，需要单独供电；成本高、精度高、启动速度中

1.1.2 四种时钟源

1. HSI（内部高速时钟）

来源：内部 16MHz RC 振荡器
用途：直接做系统时钟，或作为 PLL 输入
优点：成本低（无需外部元件）、启动速度快
缺点：精度不如外部晶振（即使校准后）
自带，快但不准

2. HSE（外部高速时钟）

来源：外部有源晶振或无源晶振
用途：直接做系统时钟，或作为 PLL 输入
优点：精度高
缺点：需要外部元件，成本高，启动慢
外接，准但启动慢

3. LSI（内部低速时钟）

来源：内部 RC 振荡器，约 32kHz
用途：独立看门狗（IWDG）、RTC（低精度场景）
特点：功耗极低，可在停机和待机模式下保持运行
缺点：精度差，频率随温度波动
自带低速，省电但不准

4. LSE（外部低速时钟）

来源：外部 32.768kHz 晶振或陶瓷谐振器
用途：RTC（实时时钟/日历）、其他定时功能
优点：功耗低、精度高
缺点：需要外部晶振
外接晶振，准又省电

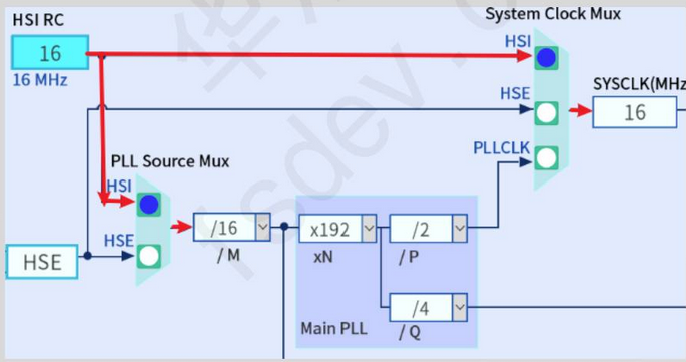

1.2 SYSCLK（系统时钟）

1.2.1 SYSCLK含义

SYSCLK 是系统时钟 ，也就是 CPU、内存、总线（AHB/APB）等核心部件的工作时钟，决定了处理器执行指令的速度。

1.3 外设时钟

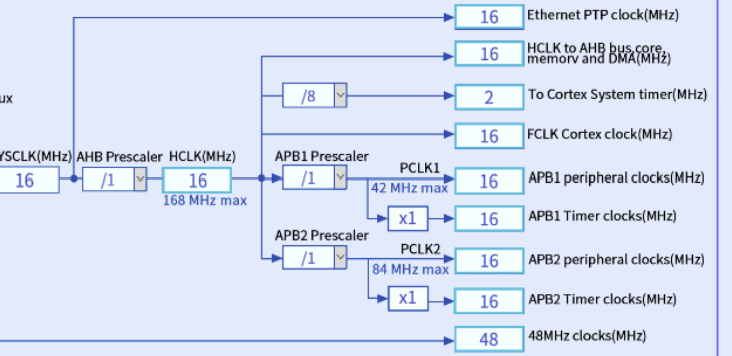

1.3.1 HCLK（AHB 总线时钟）

1 HCLK含义

HCLK （High-speed Clock ）是 AHB 总线时钟 ，由 SYSCLK（系统时钟）经过 AHB Prescaler（AHB预分频器） 分频后得到，为 AHB 总线上的高速外设提供时钟。

分频器把系统时钟分配成不同的时钟域，然后输出给不同的模块使用（不同模块的最大时钟频率不一样）

2 HCLK 提供时钟的模块

模块	说明
DMA	直接存储器访问，高速数据传输
Cortex System Timer	系统滴答定时器，常用于操作系统心跳
FCLK	处理器自由运行时钟，休眠时仍保持运行
APB1	低速外设总线，最大42MHz
APB2	高速外设总线，最大84MHz
PTP	精确时间协议，用于网络时钟同步（以太网IEEE 1588）

1.3.2 外设控制器时钟

1 外设时钟来源

总线	最大频率	一句话作用	典型外设
AHB	168MHz	给高速核心模块提供时钟	DMA、GPIO、CRC、Flash、SRAM
APB1	42MHz	给低速外设提供时钟	USART2/3/4/5、I2C1/2/3、SPI2/3、CAN、DAC、PWR
APB2	84MHz	给高速外设提供时钟	USART1、SPI1、ADC1/2/3、TIM1/8/9/10/11、SYSCFG

外设用哪条总线，就由哪条总线的时钟驱动，各总线频率不同，满足不同外设的速度需求。

当 APB1 预分频器分频系数 APB1大于 1 时，定时器时钟会自动 乘以 2 ，让定时器获得比总线更高的时钟，以提高 PWM 精度和计时分辨率。

2 一条总线上挂多个外设的含义

同一条总线上的外设共享同一个时钟源
如果该总线的时钟被关闭，上面挂载的所有外设都会停止工作
每个外设可以独立控制自己的时钟使能（在RCC寄存器中配置）

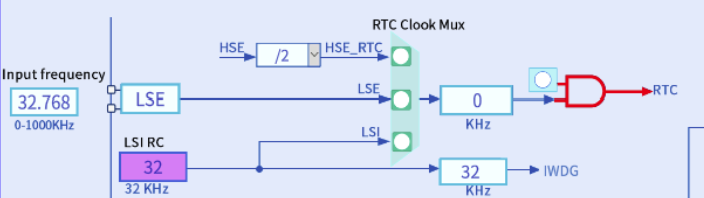

1.4 RTC 时钟源

RTC（实时时钟）的输入时钟可以由以下三种来源提供，通过 RTC Clock Mux（RTC时钟选择器） 选择：

时钟源	类型	典型频率	说明
LSE	外部低速晶振	32.768kHz	精度高，功耗低，RTC首选
LSI	内部低速RC	~32kHz	精度低，省电但不准
HSE（分频后）	外部高速晶振	4~26MHz（分频后得到1MHz以内）	需要外接晶振，分频后给RTC用

二、UART控制器原理

2.1 定义

2.1.1 串口通讯

串口通讯是一种串行传输方式，即数据一位一位地按顺序进行发送和接收。在嵌入式系统中，它通常由UART控制器 硬件实现。由于接线少、协议简单，它广泛用于嵌入式系统、传感器、单片机与外围设备之间的数据交换。

串行 vs 并行方式

特性	串行通讯	并行通讯
传输方式	一位接一位，通过 1 条数据线传输	多位同时（如 8 位），通过多条数据线传输
硬件成本	低（只需 2-3 根线：TX、RX、GND）	高（需要多根数据线 + 控制线）
传输速度	单比特速率高（可达几 Mbps 以上），总体吞吐量可很高	理论上多条线同时传，吞吐量高，但易受信号干扰和线间延迟影响
传输距离	长（RS-232/RS-485 可到十几米甚至千米）	短（通常不到 1 米，易受串扰和时钟偏移限制）
抗干扰能力	较强（差分形式的 RS-422/485 更强）	较弱（多条线同时翻转，串扰明显）
典型应用	单片机调试、GPS、蓝牙模块、工业总线	老式打印机、并口存储器、芯片间短距高速总线（如并口 LCD）

串口：省线、抗干扰、适合远距离或简单连接。
并口：一次传多位，短距离内吞吐量高，但连线多、不宜长距离。

2.1.2 波特率

码元指传输线上的一个信号变化（在串口里就是一个电平位宽）
波特率 ：1秒内传输的码元个数（单位：Baud）
比特率 ：1秒内传输的比特个数（单位：bps）
通用公式：比特率 = 波特率 × 每个码元对应的二进制位数
在普通串口（UART）中 ：每个码元携带 1个bit(高低电平的信息) ，因此 波特率 = 比特率（数值上相等）

两个设备的波特率需一致，不然会造成数据丢失

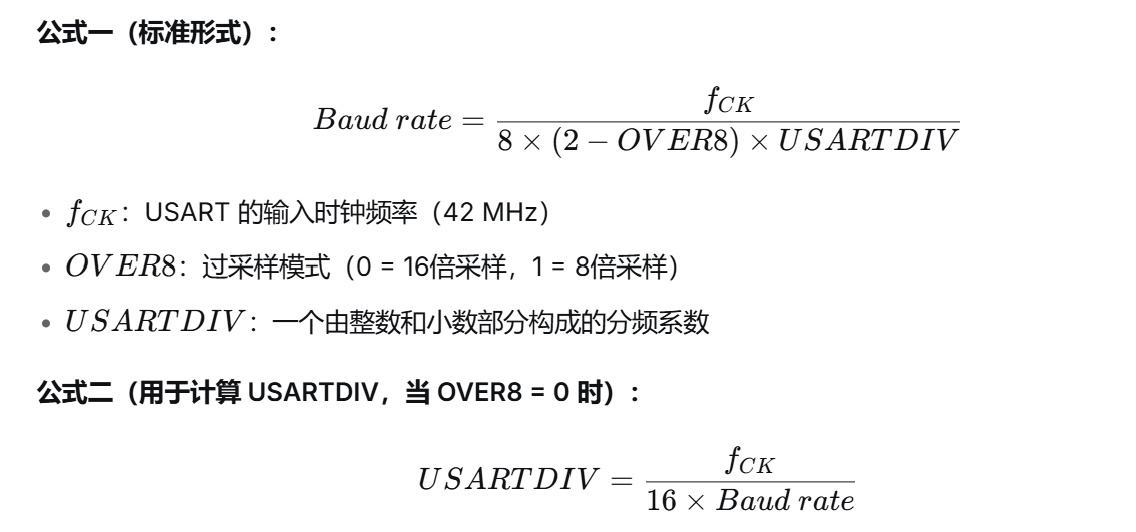

比特率的计算

USARTDIV 的小数部分存入 BRR 寄存器时：

16倍采样（OVER8=0） ：小数实际值 × 16，取整数存入（4位，精度 1/16）
8倍采样（OVER8=1） ：小数实际值 × 8，取整数存入（3位，精度 1/8）
小数乘以16（或8），是为了算出这个小数相当于多少个1/16（或1/8）刻度，结果取整存入寄存器。

2.1.3 数据帧

1 一帧完整的数据帧组成

组成部分	说明
起始位	以低电平开始，表示一帧数据的开始
数据位	通常为 8 位（也可选 9 位），实际传输的有效数据
校验位	可选（奇校验/偶校验），用于简单错误检测
停止位	以高电平结束，常见为 1 位（也可选 0.5、1.5、2 位）

2 数据位与校验位的关系

配置为 8 位数据位（从低位开始传） + 启用校验 → 实际有效数据只有 7 位，1 位被校验位占用
配置为 9 位数据位 → 通常是为了使用校验位
常用模式：8N1（8 位数据 + 无校验 + 1 位停止位）

串口一帧数据由起始位（低电平开始）、数据位（常用8位）、可选校验位（奇/偶校验，占用数据位）、停止位（高电平结束，常用1位）组成。

3 奇偶校验规则

校验类型	规则
奇校验	一帧数据中高电平个数为奇数
偶校验	一帧数据中高电平个数为偶数

发送方根据要发送的数据计算出校验位（奇或偶）并附加在帧中发送；接收方收到数据后，用同样的规则重新计算校验位，如果与接收到的校验位不一致，则判定该帧数据传输过程中发生了错误。

弊端：校验位只能检测单比特错误 ，不能纠正错误，也不能检测偶数个比特错误。

2.2 串口收发流程

2.2.1 DR 寄存器

在许多串口控制器（如 STM32）中，TDR 和 RDR 实际上是共用同一个地址的 DR（数据寄存器）：

写 DR → 数据进入 TDR（发送）
读 DR → 数据来自 RDR（接收）

DR 是程序与串口控制器之间唯一的"数据接口"。

DR 寄存器作为程序与串口硬件之间的缓冲，避免了直接操作慢速移位寄存器导致的时序耦合，让 CPU 能以字节/字为单位一次性读写数据，而硬件独立完成逐位收发。

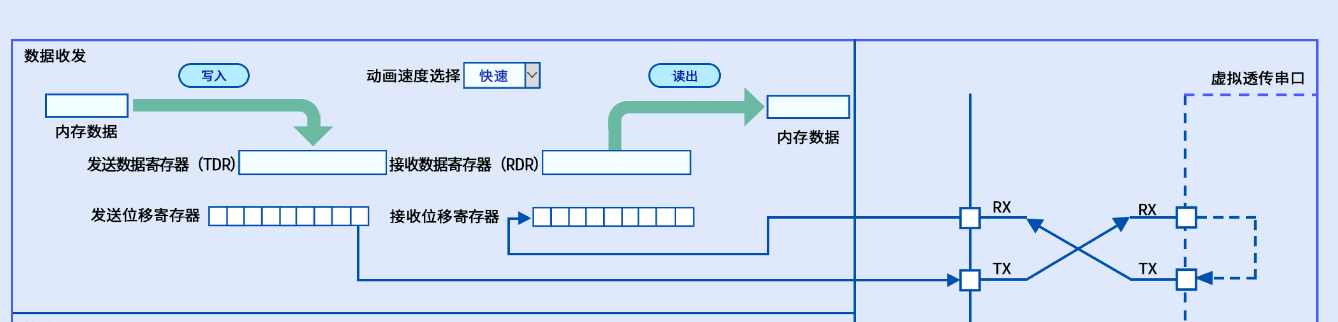

2.2.2 发送流程

步骤	操作	说明
1	将数据写入内存	准备要发送的数据
2	程序将内存数据写入 DR 寄存器	DR 自动将数据送入 TDR
3	TDR 数据自动转入发送移位寄存器（从低位开始）	硬件自动完成
4	移位寄存器将数据从 TX 引脚逐位发出	串行输出

2.2.3 接收流程

步骤	操作	说明
1	RX 引脚接收数据	逐位进入接收移位寄存器
2	接收移位寄存器接收完整一帧	硬件自动完成
3	数据自动转入 RDR 寄存器	硬件自动完成，RDR 可通过 DR 读取
4	程序读取 DR 寄存器（从高位开始读）	实际读到的是 RDR 的数据
5	将数据存入内存使用	程序处理收到的数据

2.3 硬件流控

2.3.1 硬件流控含义

一种通过物理信号线 自动控制数据传输的机制，用于协调两个设备之间的数据流动，防止数据丢失或溢出。

2.3.2 硬件流控 vs 软件流控

对比项	硬件流控 (RTS/CTS)	软件流控 (XON/XOFF)
实现方式	物理信号线	在数据流中插入特殊字节
响应速度	实时	需要解析数据，较慢
占用数据带宽	不占用	特殊字节可能干扰二进制数据
额外接线	需要2根额外信号线	无需额外接线

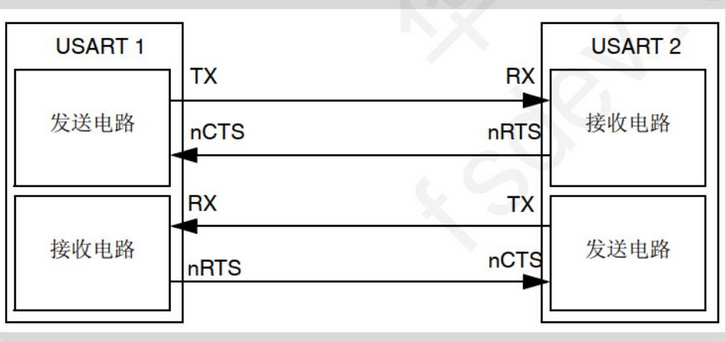

2.3.3 实际应用

nCTS表示低电平的时候信号有效

nRTS 是本设备的"接收通知"：告诉对方"我能收/不能收"
nCTS 是本设备的"发送许可"：告诉本设备"对方允许我发/禁止我发"

信号线	方向（本设备）	连接对象	本设备中的作用	有效电平
TX	输出	对方的 RX	发送数据	数据信号
RX	输入	对方的 TX	接收数据	数据信号
nRTS	输出	对方的 nCTS	告诉对方：我是否准备好接收	低电平=准备好
nCTS	输入	对方的 nRTS	判断对方是否允许我发送	低电平=允许发送

2.5 RCC

1 作用

前面的检验（协议头、长度、结束位）只能验证数据格式的"完整性"和"边界"，而CRC校验能验证数据内容的"正确性"，防止数据在传输中发生比特错误（比如0变1）而格式却碰巧正确。

2 原理

每个传感器自带的原理不同，比如PM2.5是数据位相加，接收的时候会得到数据位和校验位；

传感器发送的 "数据位" 按固定规则（如累加和、异或、CRC ）计算出一个 "校验位" 一并发出；接收端用 同样的规则 重新计算收到的数据位，若结果 ≠ 收到的校验位，则说明传输或数据出错。

3 与奇偶校验的区别

奇偶校验是"简陋版"，只能发现奇数个错误；CRC是"加强版"，能发现几乎所有错误，工业标准都在用它。

1.6 电平标准

1 三种常见电平标准对比

标准	逻辑 0 电平	逻辑 1 电平	特点
TTL	0V ~ 0.8V	2.4V ~ 5V	短距离（<1m），板级通信
RS232	+3V ~ +15V	-3V ~ -15V	长距离（约15m），负逻辑
RS485	A-B：-2V ~ -6V	A-B：+2V ~ +6V	超长距离（1200m），差分抗干扰

TTL和RS232都是一对一，RS485一对多，但是单向的而且同一时刻只能选一个设备进行通信

2 转换芯片与常用接口

电平标准	转换芯片（TTL ↔ 标准）	常用接口
TTL	不需要转换	排针、杜邦线
RS232	MAX232、SP3232、MAX3232	DB9（9针）、DB25
RS485	MAX485、SP3485、MAX13487	接线端子（A/B）、RJ45

3 Modbus 协议

项目	内容
定义	一种基于串行通信的工业通信协议
目的	为工业现场提供通用的通信标准
功能	实现不同设备之间的数据交换和控制
一帧结构	地址域 + 功能码 + 数据 + 差错校验
地址域	1字节，1~247，标识目标设备
功能码	操作类型（如 0x03 读寄存器、0x06 写寄存器）
数据域	寄存器地址、数量或具体数据内容
差错校验	RTU模式用CRC，ASCII模式用LRC
通讯机制	应答机制（主机请求 → 从机响应）

三、DMA控制器原理

3.1 介绍

1 概念

DMA 是一种无需 CPU 干预即可在外设与存储器之间直接传输数据的机制，通过减少 CPU 开销来提升大量数据传输时的系统性能。
CPU只需要一开始对DMA进行配置：指定从哪个寄存器到哪个外部设备
DAM搬完后会自动向CPU发送消息，通知CPU搬完了

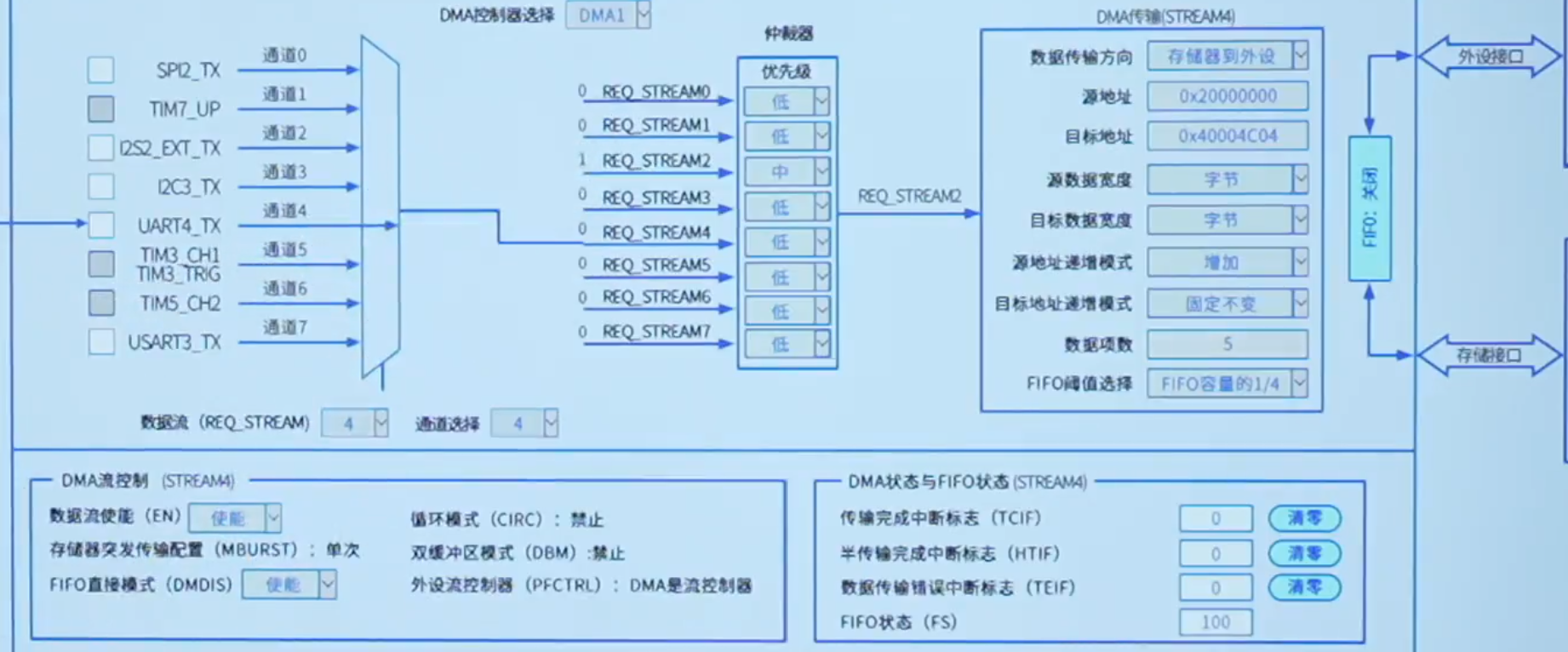

2 DMA 的仲裁器

STM32F407 有 2 个 DMA 控制器
每个控制器有 8 个数据流
每个数据流有 8 个通道
1 个数据流每次只能搬运 1 个通道的数据

项目	说明
作用	管理多个 DMA 通道对系统总线的竞争访问，协调传输顺序
软件优先级（4级）	很高 > 高 > 中 > 低（在 DMA_CCRx 寄存器中设置）
硬件优先级	当软件优先级相同时，通道编号越小，优先级越高

3 DMA事务

操作	说明
从源地址读取数据	通过 DMA_SxPAR（外设地址）或 DMA_SxM0AR（存储器地址）寻址，从源端读取数据
向目的地址写入数据	通过 DMA_SxPAR 或 DMA_SxM0AR 寻址，将读取的数据写入目的端
传输计数器递减	每次完整传输完成后，DMA_SxNDTR 计数器减1，记录剩余待传输的数据项数目

3.2 DMA传输

1 DMA 传输方向配置

DIR $1:0$	传输模式	源地址	目标地址
00	外设 → 存储器	DMA_SxPAR（外设地址）	DMA_SxM0AR（存储器地址）
01	存储器 → 外设	DMA_SxM0AR（存储器地址）	DMA_SxPAR（外设地址）
10	存储器 → 存储器	DMA_SxM0AR（源存储器地址）	DMA_SxM0AR（目标存储器地址）

通过 DMA_SxCR 寄存器的 DIR $1:0$ 位选择传输方向

2 FIFO

FIFO 大小：

每个数据流都有一个独立的 4 字（16 字节）FIFO。

工作流程

启用 FIFO 后，源地址中的数据不会直接由 DMA 搬运到目标地址。
数据先从源地址读取，存入 FIFO 缓冲区中。
当 FIFO 中积累的数据达到预设的阈值时，DMA 才会将数据从 FIFO 中取出，写入到目标地址。

核心特点

FIFO 起到了缓冲作用，可以将多个小数据量合并为一次突发传输，提高总线利用效率。

3.3 指针增量

控制位说明

DMA_SxCR 寄存器中的 PINC 位控制外设地址指针是否递增 ，MINC 位控制存储器地址指针是否递增。

递增模式

当设置为增量模式时，每次传输完成后，下一次传输的地址 = 前一次地址 + 增量值。
增量值由数据宽度决定：字节（8位）时加1，半字（16位）时加2，字（32位）时加4。

常量模式

当设置为保持常量时，每次传输都使用同一个内存地址，反复从同一位置读取数据或写入同一位置。

典型应用

递增模式适合传输数组或连续内存块。

常量模式适合反复读写同一个外设寄存器（如 ADC 数据寄存器）。

3.4 数据宽度

数据宽度通过 DMA_SxCR 寄存器的 PSIZE（外设数据宽度）和 MSIZE（存储器数据宽度）位配置。

直接模式

直接模式下，源和目标的传输数据宽度必须相等。
宽度由 DMA_SxCR 中的 PSIZE 位定义，MSIZE 位在此模式下无效。

FIFO 模式

使用内部 FIFO 时，FIFO 进行数据对齐和打包；源和目标的数据宽度可以通过 PSIZE 和 MSIZE 位分别编程，支持 8 位、16 位或 32 位，两者可以不同。

宽度不等时的传输计数

当 PSIZE 和 MSIZE 不相等时，DMA_SxNDTR 寄存器中配置的传输数据项数目，其数据宽度等于外设总线的宽度（由 PSIZE 位定义）。
举例：PSIZE 配置为半字（16位），则实际传输的字节数 = 2 × NDT（NDT 为 DMA_SxNDTR 中的计数值）。

四、ADC控制原理

4.1 介绍

1 定义

ADC的作用是将连续变化的模拟信号（如电压）转换为离散的数字信号，供微处理器读取和处理。

2 工作流程

采样：以固定时间间隔（采样周期T）采集连续模拟信号，将其在时间上离散化。采样频率Fs=1/T，根据奈奎斯特定理，Fs > 2倍信号最高频率时，原始信号可完全恢复。采样频率越高，信号损失越小。
量化：将采样后幅值连续的信号进行分级，用离散的等级值代替连续的幅值 。量化方式有只舍不入和四舍五入两种，量化间隔越小精度越高，量化过程必然存在量化误差（大小为一个量化间隔）。
编码：将量化后的等级值转换为二进制数字信号输出，供微处理器读取和处理。

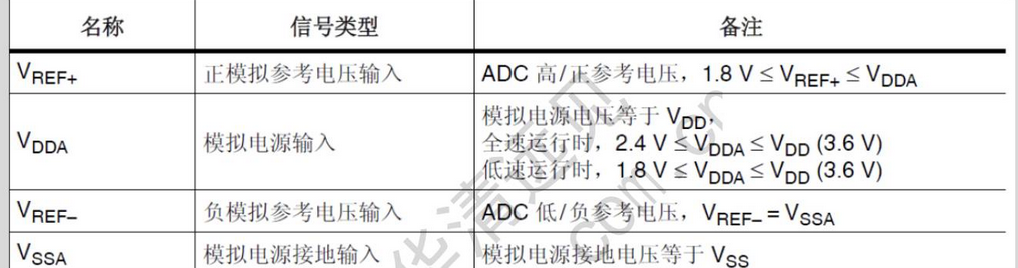

3 量化中的参数

参考电压（VREF） ：ADC量化的基准，由 VREF+（正参考电压）和 VREF−（负参考电压）共同决定。VREF+范围 1.8V ~ VDDA，VREF− 通常接地（VSSA）。量化间隔 =(VREF+−VREF−)/2的(分辨率位数)次方。 STM32的参考电压通常为3.3V。
分辨率 ：决定将参考电压划分的份数，用位数表示（如8位、10位、12位），通过 ADC_CR1.RES 位配置。**分辨率越高，量化间隔越小，能测量的最小电压就越小，精度越高。**例如：10位分辨率将电压分成1024份，量化间隔 = 参考电压 / 2^10。

4.2 常见的 ADC 类型

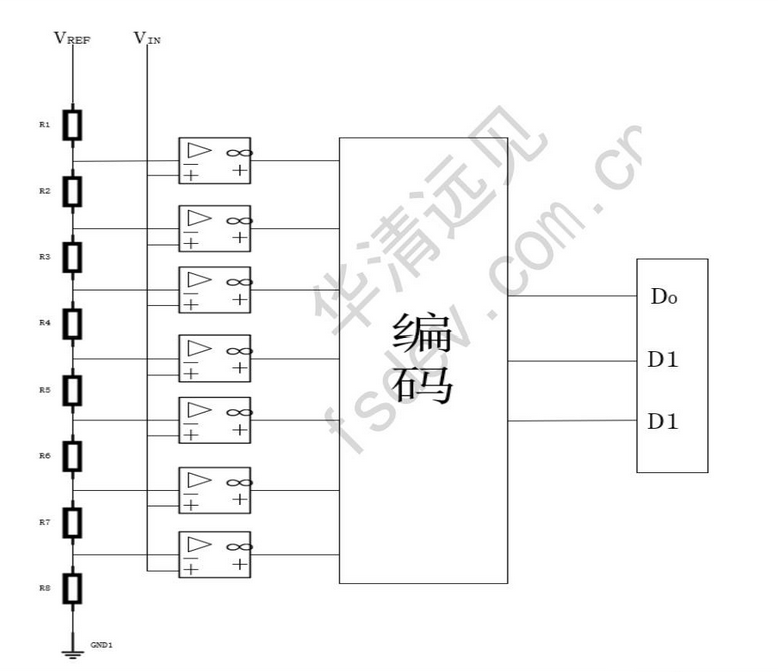

1 并联比较型

工作原理

参考电压 VREF经电阻串（R1~R8）分出多个等间隔的比较电平，输入电压 VIN同时与所有比较电平进行比较，比较结果经编码器直接输出二进制数字（D0,D1...）。

主要优缺点：

优点：转换速度极快，结构简单。
缺点：分辨率提高时比较器和电阻数量会指数级增加（2的N次方的电阻；2的N次方−1 个比较器 ），功耗大、成本高、芯片面积大，因此通常只用于低分辨率（≤8位）、超高速的场合。

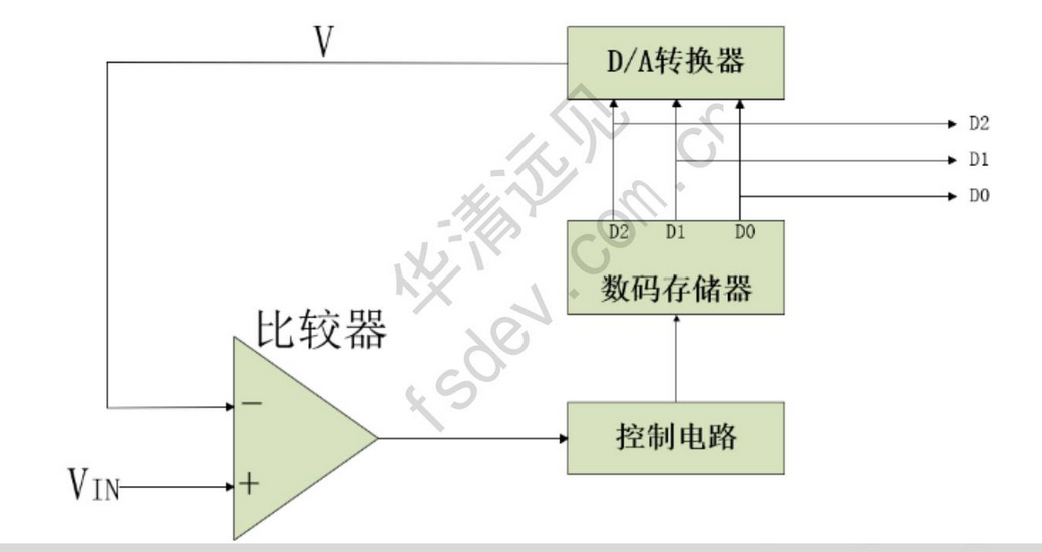

2 逐次逼近型

二分算法

逐次逼近型ADC采用二分搜索算法：先比较输入电压与参考电压的1/2，若输入大于1/2参考电压则保留该位为1并累加1/4参考电压继续比较 ，否则该位清零并比较1/4参考电压，以此类推逐次逼近。比较次数等于分辨率位数，N位ADC需比较N次，最终累加值即为转换结果。

电路结构

控制电路逐位产生数字码，经D/A转换器生成模拟电压与输入电压 VINVIN 比较，根据比较结果逐次确定每一位的取值，最终逼近得到数字输出 D2 D0。

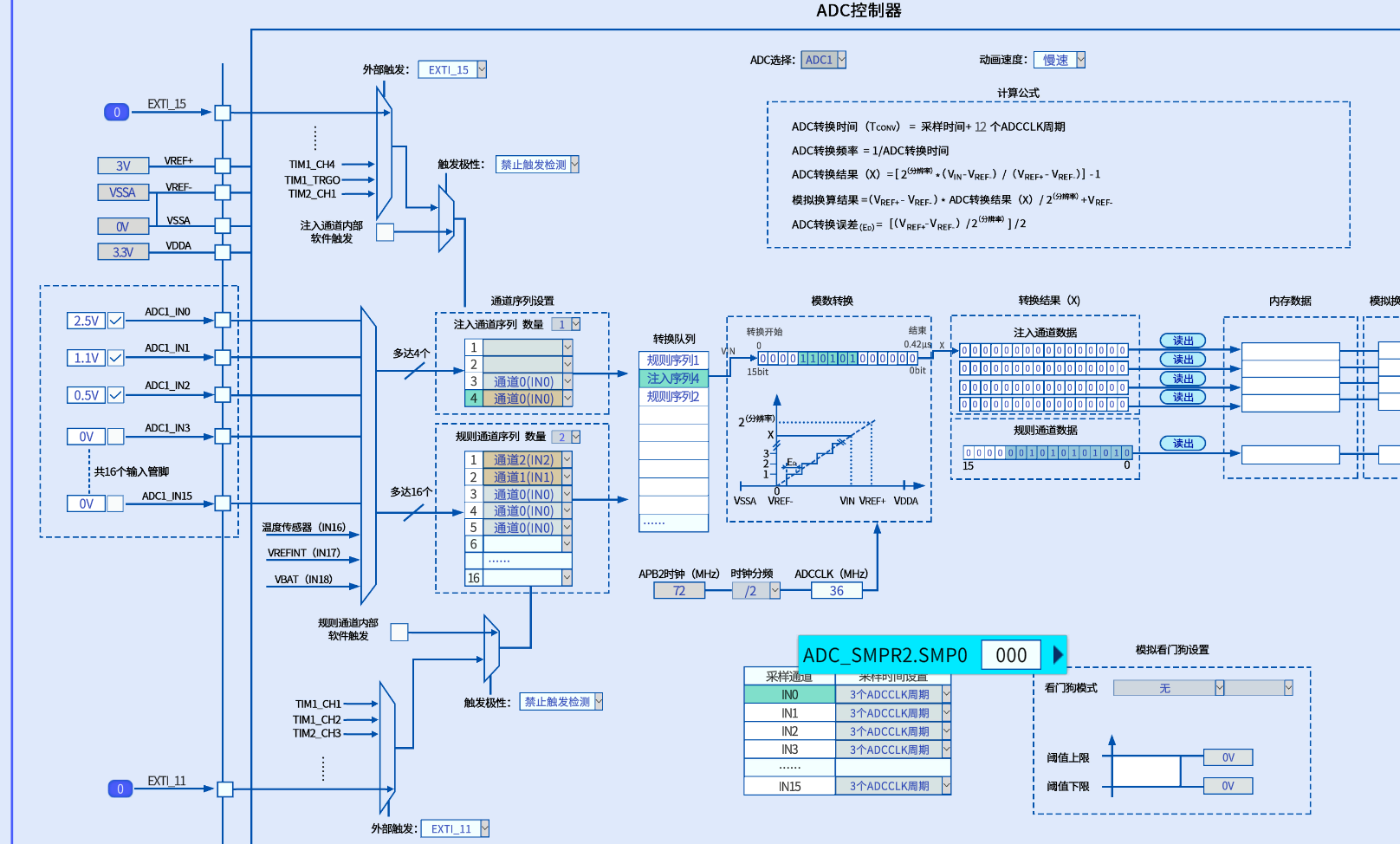

4.3 寄存器工作原理

4.3.1 输入通道

ADC通道是模拟信号输入到ADC控制器的单个输入路径 ，一个ADC控制器可具有多个通道。

外部通道（16个）连接外部GPIO引脚；
内部通道（仅ADC1有，共3个）：
通道16连接温度传感器
通道17连接内部参考电压
通道18连接VBAT（电池/电源采集）
模拟电压输入范围为 VREF−≤VIN≤VREF+。

4.3.2 转换序列

转换序列是指多个ADC通道以任意顺序进行转换 时的长度（需要转换的通道个数）和顺序（通道转换的先后次序）配置。

转换序列有两种：规则序列和注入序列

1 规则序列

规则序列（最多16个通道）：从规则序列1（SQ1）到规则序列16（SQ16），按SQ1→SQ16依次转换。配置方法：

通过 ADC_SQR1.L 位设置序列长度（长度）
通过 ADC_SQRx.SQRn 位添加转换通道（顺序严格按照从SQ1往后）：
- ADC_SQR3 ：存放 SQ1～SQ6（转换的最前面 6 个）
- ADC_SQR2 ：存放 SQ7～SQ12
- ADC_SQR1 ：存放 SQ13～SQ16（转换的最后 4 个）

2 注入序列

注入序列长度最大为4（JSQ1~JSQ4），转换顺序与长度配置相关，转换始终从 JSQ4（编号最大）开始，向 JSQ1（编号最小）方向反向进行 。终点始终是JSQ4，起点随长度增加而前移。

配置方法：

通过 ADC_JSQR.IL 位设置注入序列长度
通过 ADC_JSQR.ISQx 位添加转换通道（把要放入的通道放入ISQX里 ，这样就能按照序列长度的顺序来一次读取通道）（ISQ4对应JSQ4，ISQ3对应JSQ3，以此类推）

注入序列主要用于两种场景，通过 ADC_CR1.JAUTO 位选择模式：

自动注入 （JAUTO=1）：规则序列转换完成后自动转换注入序列 ，无需软件或外部触发，但必须禁止注入通道外部触发。适用于规则序列长度不足
触发注入 （JAUTO=0）：通过外部事件或软件触发启动，可打断正在进行的规则序列，转换完成后自动恢复规则序列。适用于需要临时插入高优先级转换

4.3.3 转换触发源

ADC转换启动方式分为软件触发 和事件触发两种，规则序列和注入序列各有独立的触发配置。

软件触发：

规则序列：向 ADC_CR2.SWSTART 写1触发，转换开始后硬件自动清零
注入序列：向 ADC_CR2.JSWSTART 写1触发，转换开始后硬件自动清零
前提：ADC控制器需先使能（向 ADC_CR2.ADON 写1上电）

事件触发：

通过外部事件（定时器捕获、EXTI中断线等）触发转换
规则序列：ADC_CR2.EXTEN 选择触发极性，ADC_CR2.EXTESEL 选择事件源
注入序列：ADC_CR2.JEXTEN 选择触发极性，ADC_CR2.JEXTESEL 选择事件源
支持上升沿、下降沿或双边沿触发

4.3.4 转换时间

1 ADC时钟来源

ADCCLK（模拟电路时钟） ：来自APB2经可编程预分频器分频（2/4/6/8分频），通过ADC_CCR.ADCPRE位配置，最大频率36MHz，决定采样和转换时间。
数字接口时钟：用于寄存器读写访问，等于APB2时钟频率。

2 采样时间配置

每个通道可独立设置采样周期数
ADC_SMPR2：设置通道0~9
ADC_SMPR1：设置通道10~18

3 总转换时间计算公式

分辨率	转换时间
12位	Tconv = 采样周期数 + 12个ADCCLK周期
10位	Tconv = 采样周期数 + 10个ADCCLK周期
8位	Tconv = 采样周期数 + 8个ADCCLK周期
6位	Tconv = 采样周期数 + 6个ADCCLK周期

4.3.5 扫描模式

ADC扫描模式与非扫描模式总结：

非扫描模式 （ADC_CR1.SCAN=0）：仅按序列中的第一个通道进行单通道转换，即使序列长度大于1也无效。
扫描模式 （ADC_CR1.SCAN=1）：按序列中预设的顺序对多个通道轮流进行转换 ，适用于多通道采集场景。（注入序列的触发注入会自动转化到非扫描模式）
使用规则：序列长度=1时用非扫描模式，序列长度>1时必须使能扫描模式才能实现多通道转换。

4.3.6 连续与单次

单次转换模式 ：ADC按序列长度完成一次序列转换后自动停止，需要重新触发才能再次转换。
连续转换模式 ：ADC按序列长度完成一次序列转换后，自动回到序列头开始新一轮转换，循环进行。
注意：注入序列无法使用连续转换模式 ，也不支持 CONT 位配置。即使使能 JAUTO 自动注入，也只是让注入序列在每次规则转换完成后额外执行一次，并非注入序列自身的连续循环。

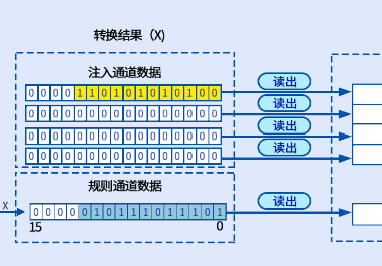

4.3.7 数据存储

规则数据寄存器（ADC_DR） ：只有1个，16位有效长度，规则序列中所有通道共用一个数据寄存器，后一次转换结果会覆盖前一次，需及时读取。
注入数据寄存器（ADC_JDRx） ：共4个（ADC_JDR1~ADC_JDR4），16位有效长度，与注入序列转换顺序一一对应：ADC_JDR1存储第一个转换结果，ADC_JDR2存储第二个，以此类推，不会被覆盖。

数据对齐

数据对齐指ADC转换结果在数据寄存器中的存储方式，分为左对齐 和右对齐 两种，通过 ADC_CR2.ALIGN 位控制（0=右对齐，1=左对齐）一般右对齐。

6位分辨率 ：按**字节（8位）**对齐，存储在寄存器低8位或高8位
8位、10位、12位分辨率 ：按**半字（16位）**对齐，存储在寄存器低16位或高16位

五、TIM控制器原理

5.1 基本定时器

STM32F4xx 系列的基本定时器有 TIM6 和 TIM7，两者相互独立，不共享资源。

基本定时器组成

1 时钟源

基本定时器（TIM6/TIM7）的时钟源（CK_INT）来源于 APB1 总线时钟。

2 预分频器（PSC）

对定时器输入时钟（CK_INT）进行分频，降低频率，实现更灵活的时间控制。

3 计数器

项目	说明
时钟来源	预分频器输出 CK_CNT
计数模式	仅支持递增计数（基本定时器）
计数寄存器	TIMx_CNT
启动条件	TIMx_CR1 寄存器中的 CEN 位置 1
启动延迟	CEN 置 1 后，一个时钟周期后计数器才真正开始
计数范围	从 0 → 自动重载值（TIMx_ARR）（实际计数要减一，因为从0开始）
上溢事件	计到 ARR 后，下一时钟回到 0 并产生上溢事件

TIMx_CNT存放计数器的值；TIMx_ARR存放的是用户设计的目标值

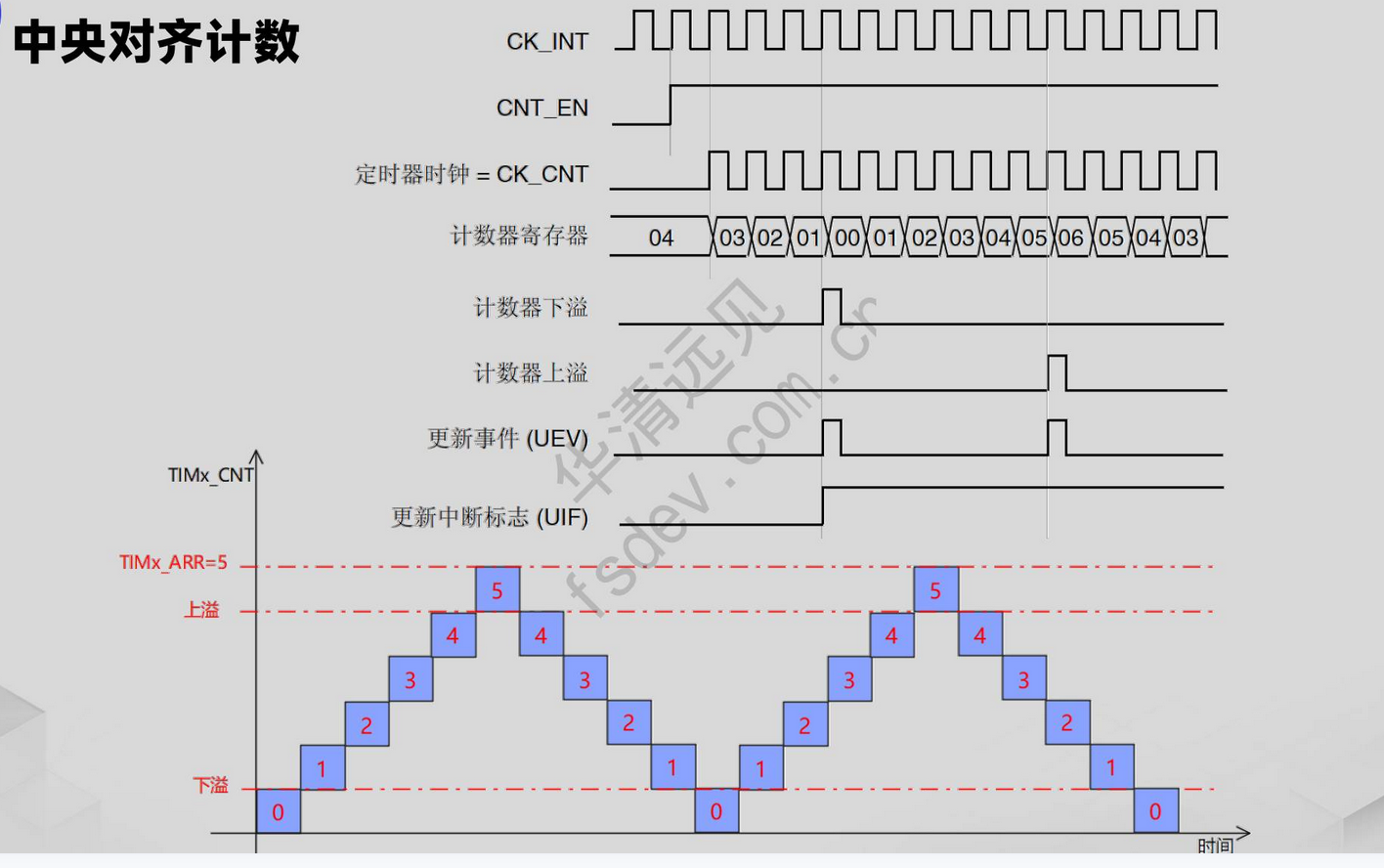

时序图

CNT_EN 是计数器使能信号，CEN 置 1 后一个时钟周期有效，高电平期间计数器正常工作。

4 自动重载器

项目	说明
作用	控制计数器的最大计数值，决定溢出时间
寄存器	TIMx_ARR（预装载寄存器）
影子寄存器	实际生效的寄存器，预装载寄存器的值在更新事件时传入
溢出条件	TIMx_CNT = TIMx_ARR
溢出后	CNT 自动清零，产生更新事件（UEV）
预装载生效方式	由 TIMx_CR1 寄存器的 ARPE 位控制
ARPE = 0	或后为1；写入 ARR 后立即生效（直接进影子寄存器）
ARPE = 1	或后为0；写入 ARR 后，等下一次更新事件（UEV）时才生效
更新事件产生条件	计数器上溢且 TIMx_CR1 寄存器中的 UDIS 位 = 0
软件更新	也可通过软件产生更新事件

5 UEV 事件产生

项目	说明
UEV来源1	计数器上溢（CNT = ARR）
UEV来源2	软件手动触发（TIMx_EGR 寄存器的 UG 位置 1）
允许产生条件	TIMx_CR1 寄存器中的 UDIS = 0
禁止产生条件	TIMx_CR1 寄存器中的 UDIS = 1
UDIS = 0 时	上述两种来源都能正常产生 UEV
UDIS = 1 时	上述两种来源都无法产生 UEV

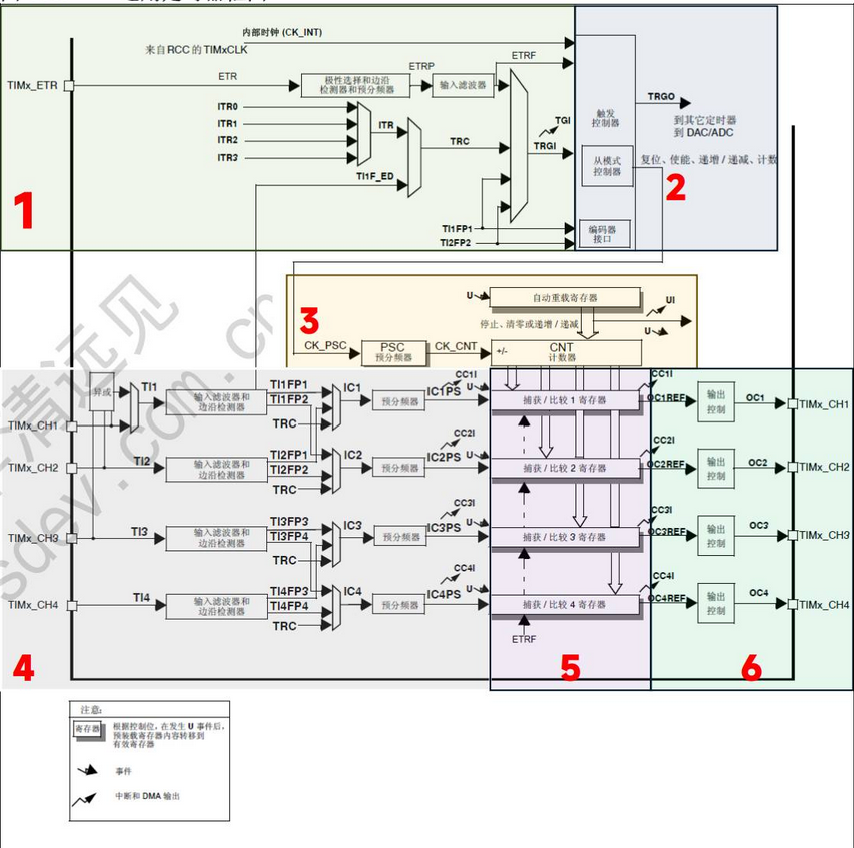

5.2 通用定时器

5.2.1 TIM2 到 TIM5

1 主要特性

计数器

位宽：
- TIM3、TIM4：16 位
- TIM2、TIM5：32 位
计数模式：递增、递减、递增/递减（中心对齐）

预分频器

16 位可编程
分频系数：1 ～ 65536
支持运行时修改

独立通道（最多 4 个）

每个通道可用于：

输入捕获
输出比较
PWM 生成（边沿对齐 / 中心对齐）
单脉冲模式输出

同步电路

可用外部信号控制定时器
支持多个定时器互连

中断 / DMA 触发事件

更新事件：计数器上溢/下溢、软件/硬件初始化
触发事件：启动、停止、初始化、计数
输入捕获事件
输出比较事件

2 通用定时器内部结构

组成部分	主要作用	核心组成
1. 时钟源	提供定时器的工作时钟，决定计数频率	内部时钟、外部时钟模式1/2、内部触发输入
2. 控制器	控制定时器的启动、停止、复位及触发信号处理	触发控制器、从模式控制器
3. 时基单元	设定定时的时间基准，是定时的核心	预分频器(PSC)、自动重载寄存器(ARR)、计数器(CNT)
4. 输入控制	处理外部输入信号，为输入捕获做准备	输入滤波器、边沿检测器、通道映射
5. 输入捕获/输出比较	测量外部波形或产生内部波形（PWM/比较输出）	4个独立的捕获/比较通道（含CCR寄存器）
6. 输出控制	将输出信号按需求配置后输出到芯片引脚	输出使能、极性选择、输出模式控制器

时钟源	说明
内部时钟（CK_INT）	来自 RCC 的定时器总线时钟（APB1/APB2），最常用
外部时钟模式1	从 TI1 / TI2 （通道输入引脚）输入外部时钟信号支持单沿计数(Tl1FP1/Tl2FP2) （仅上升沿或仅下降沿）支持双沿计数(Tl1F_ED)（上升沿和下降沿均计数）
外部时钟模式2	从 ETR（外部触发输入引脚）输入外部时钟信号
内部触发输入（ITR）	来自其他定时器的输出，用于定时器级联同步

3 具体设置

类别	知识点	说明
时钟源选择	选择内部时钟的条件	TIMx_SMCR.SMS = 000 且 TIMx_SMCR.ECE = 0
从模式控制寄存器	TIMx_SMCR	SMS 位：从模式选择，设为 000 时禁止从模式 ECE 位：外部时钟使能，设为 0 时禁止外部时钟
预分频器	实际分频系数	TIMx_PSC + 1
计数模式	CMS=00	边沿对齐模式，DIR 可控（0=递增，1=递减）
	CMS=01	中心对齐模式1，DIR 只读（仅在下降段（递减）产生中断）
	CMS=10	中心对齐模式2，DIR 只读（仅上升段（递增）产生中断）
	CMS=11	中心对齐模式3，DIR 只读（上升段和下降段都产生中断）
切换限制	模式切换限制	CEN=1 时，不能从边沿对齐切换为中心对齐
	DIR 只读条件	中心对齐模式或编码器模式下，DIR 为只读
自动重载	ARPE=0	TIMx_ARR 不缓冲，立即生效
	ARPE=1	TIMx_ARR 缓冲，更新事件时才生效

5.2.2 通用定时器内部结构对比

组成部分	TIM2～TIM5	TIM9 / TIM12	TIM10/11/13/14
1. 时钟源	内部时钟 + 外部时钟模式1/2 + 内部触发输入	内部时钟 + 外部时钟模式1/2 + 内部触发输入	仅内部时钟
2. 控制器	完整（触发控制器 + 从模式控制器）	完整（触发控制器 + 从模式控制器）	简化（仅触发控制器）
3. 时基单元	16位或32位计数器，支持递增/递减/中央对齐	16位计数器，仅支持递增	16位计数器，仅支持递增
4. 输入控制	4通道，含滤波器、边沿检测、预分频器	2通道，含滤波器、边沿检测、预分频器	1通道，含滤波器、边沿检测、预分频器
5. 输入捕获/输出比较	4个独立通道	2个独立通道	1个独立通道
6. 输出控制	支持边沿对齐和中心对齐	仅支持边沿对齐	仅支持边沿对齐

5.3 三种计数方式

对比项	递增计数	递减计数	中央对齐计数
计数方向	从 0 递增到 ARR	从 ARR 递减到 0	先递增到 ARR，再递减到 0
更新事件产生时机	计数器达到 ARR 时	计数器达到 0 时	递增到 ARR 和递减到 0 时（两次）
计数器周期	ARR + 1	ARR + 1	ARR × 2
PWM 对齐方式	边沿对齐（左对齐或右对齐）	边沿对齐	中心对齐
适用定时器	所有通用定时器	TIM2～TIM5（部分支持） TIM9～TIM14 仅递增	TIM2～TIM5 TIM9～TIM14 不支持
典型应用场景	基本 PWM、简单定时	特殊波形、反向 PWM	电机控制、需要对称波形的场景

设备要求信号是中心对称的信号的时候用中心对齐模式

中央对齐计数时序图

六、PWM控制原理

6.1 PWM输出比较(递增计数)

1 工作原理

设置关键寄存器：

ARR（自动重载寄存器）：计数器累加的最大值
比较值（CCR）：与当前计数值进行比较的阈值
CNT（计数器寄存器）：计数器当前计数的值

工作过程：

CNT 从 0 开始递增
当 CNT < 比较值时，输出高电平
当 CNT ≥ 比较值时，输出低电平
当 CNT 计数到 ARR 时，清零并重新从 0 开始
所以一个周期就为CNT的值从0开始加，加到ARR，这个过程中与比较值比较的结果

结论：

ARR 决定 PWM 周期（一个周期 = CNT 从 0 加到 ARR 的时间）
比较值决定 PWM 占空比（高电平时间 = 比较值 × 每个计数步长的时间）

下面是PWM的时序图

2 PWM输出比较内部结构

条件	说明
完成对预装载寄存器的写入	用户通过 CCR1H/CCR1L 成功写入比较值
通道配置为输出模式	CC1S $1:0$ 设置为输出模式（非输入捕获）
OC1PE 决定传输时机	OC1PE=0 时立即传输；OC1PE=1 时等待更新事件（UEV）

CCR1H 和 CCR1L 是两个 8 位寄存器，合起来组成一个 16 位的捕获/比较寄存器 1（CCR1），用于存放与计数器 CNT 比较的数值（输出模式）。

写入比较值的过程

用户通过总线写入 CCR1H 和 CCR1L 时，写控制逻辑会产生一个 "write_in_progress" 的内部状态信号，
write_in_progress 的高电平表示正在写入，其下降沿才代表写入成功；
未写入时信号一直为低电平且无下降沿，通过检测边沿而非电平来区分"从未写入"和"写入已完成"。。

3 PWM输出控制内部结构

类别	项目	说明
输入信号	OCREF_CLR	当ETRF（TIMx_SMCR 配置的外部触发信号）检测到高电平时，强制清零 OC1REF，实现逐周期电流管理（如刹车或过流保护）
	CNT > CCR1	来自时基单元（CNT 与 CCR1 比较结果），判断当前计数值是否大于比较值，用于决定输出电平
	CNT = CCR1	来自时基单元（CNT 与 CCR1 比较结果），判断当前计数值是否等于比较值，用于产生匹配事件
控制参数	OC1M $2:0$	来自 TIMx_CCMR1，决定当 CNT 与 CCR1 判断时 OC1REF 的行为（置高、置低、翻转或强制固定电平）
输出信号	OC1REF	输出模式控制器产生的中间参考信号，决定 PWM 或比较输出的原始波形形态，再经输出控制单元送到芯片引脚

CC1P 位（来自 TIMx_CCER）用于选择输出极性；选择高/低电平有效

CC1E是输出使能
