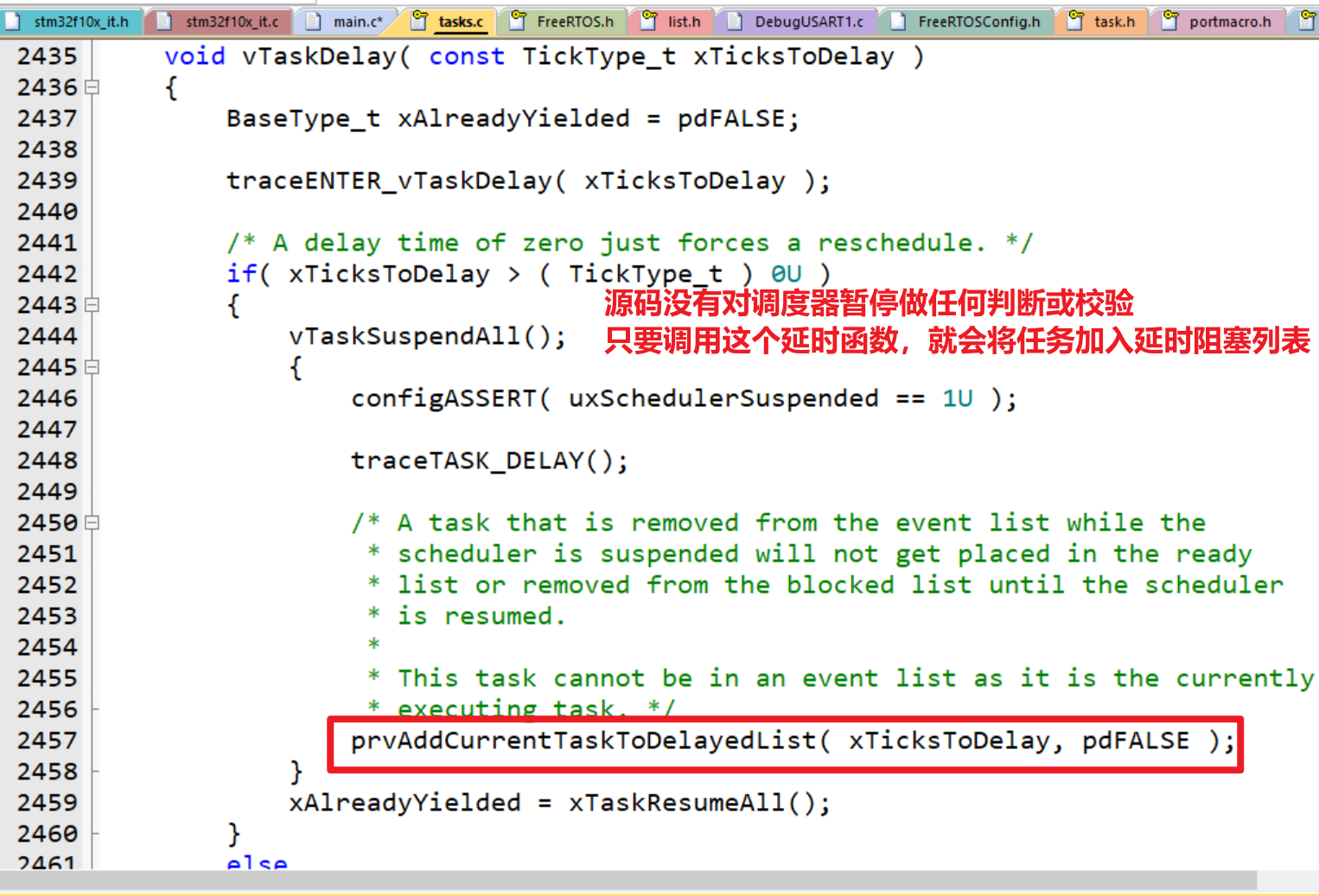

  • 不能使用vTaskDelay等延时函数
  • 暂停调度器的时间不应该过长
  • 注意：暂停调度器不算真正的临界区
  • 使用建议
• 临界区
• FreeRTOS任务切换的流程
• • PendSV_Handler中断处理函数
  • • 上下文切换流程
    • 扩展/补充了解：为什么选择PendSV这个中断来切换任务
    • 扩展/补充了解：任务的第一次执行
  • 任务主动触发调度：taskYIELD()
  • 最常见的触发调度方式：Tick中断（重点）
  • • 什么是Tick中断
    • Tick中断做了什么事情呢？
  • 其他触发任务调度的场景
• taskENTER_CRITICAL()临界区
• • 中断和任务间的屏蔽问题
  • 临界区的退出
  • 临界区嵌套
  • 重要的提醒

引入

在前面的内容中，我们已经讲过：

当多个任务同时访问同一份共享资源时，如果不加控制，就可能出现数据错乱的问题，这就是线程安全问题。

进一步分析可以发现：

出现线程安全问题的根本原因在于，任务对共享资源的访问过程，并不是一个原子操作。

任务在执行操作的过程，随时都可能被切换打断（包括任务与中断），最终导致了线程安全问题。

所以：

若想解决线程安全问题，根本思路就是让原本对共享资源的非原子性操作，变为一个原子操作。

那么在FreeRTOS当中，如何让一个操作变为原子操作呢？

很简单：

只需要保证任务在执行共享资源访问操作时，不被打断就可以了。

在FreeRTOS当中，已经提供了这样的机制，这就是临界区（Critical Section）：

1. 通过某种机制，使一段代码在执行期间不被打断干扰的行为，我们称之为：进入临界区
2. 而被保护起来、要求连续执行、不允许被打断的那段代码，就称为临界区代码。
3. 临界区代码执行完毕后，还需要还原系统行为，回归正常调度，这就是：退出临界区。

---

在具体学习临界区的实现方式之前，在这里我们就要先搞清楚一点：

FreeRTOS的所谓临界区，其本质的原理都是：保证任务在临界区内不会被打断！

换句话说：

只要一段代码进入临界区，就必须完整执行完毕，中途不能被打断。

临界区正是基于这样的原理，来实现对共享资源的原子性操作。

暂停调度器

在 FreeRTOS 中，**（接近）**实现临界区的第一种方式是：暂停调度器。

相关的一对API如下：

void vTaskSuspendAll( void );   // 暂停任务调度器
BaseType_t xTaskResumeAll( void );  // 恢复任务调度器

这一组 API 的核心思想非常简单：

既然任务切换是调度器触发的，那我直接把调度器停掉！

通过暂停调度器，阻止任务切换，从而保证当前任务能够连续执行。

这一对函数是FreeRTOS 内核自带的调度控制函数，不受任何宏配置开关控制，始终是存在的。

澄清一个误区

在继续深入之前，需要先澄清一个非常容易产生误解的点。

这两个函数的名字，很容易让人误以为它们类似于：

1. 挂起所有任务
2. 恢复挂起所有任务

难道说，执行这个函数就是把所有其他任务"挂起来"？通过这种方式来实现禁止切换？

当然不是，如果是这样，未免太麻烦了。

实际上：

这两个函数，它们操作的对象不是"任务"，而是"调度器"。

也就是说：

1. vTaskSuspendAll：暂停调度器，暂停系统中一切任务调度相关的行为。
2. xTaskResumeAll：恢复调度器，恢复调度器的调度行为。

进一步来说：

这两个 API 并不会直接改变任何任务的状态。

任务原本是什么状态：

1. 就绪态
2. 运行态
3. 阻塞态
4. 挂起态

在调用这两个函数前后，都不会发生改变。

它们真正做的事情只有一个：让"任务切换机制"暂时失效/恢复。

可以用一句更本质的话来理解：

vTaskSuspend() 是冻结某个任务，暂停某个任务。

vTaskSuspendAll() 则是"冻结调度器"，"暂停调度"。

vTaskSuspendAll()源码

当然，如果只是讲上述内容，告诉你这样一句结论：vTaskSuspendAll() 是"冻结调度器"，"暂停调度"。

还是太抽象了，你也根本不理解到底发生了什么事情。

若想真正理解它的行为，最好、最有效的办法还是直接看源码。

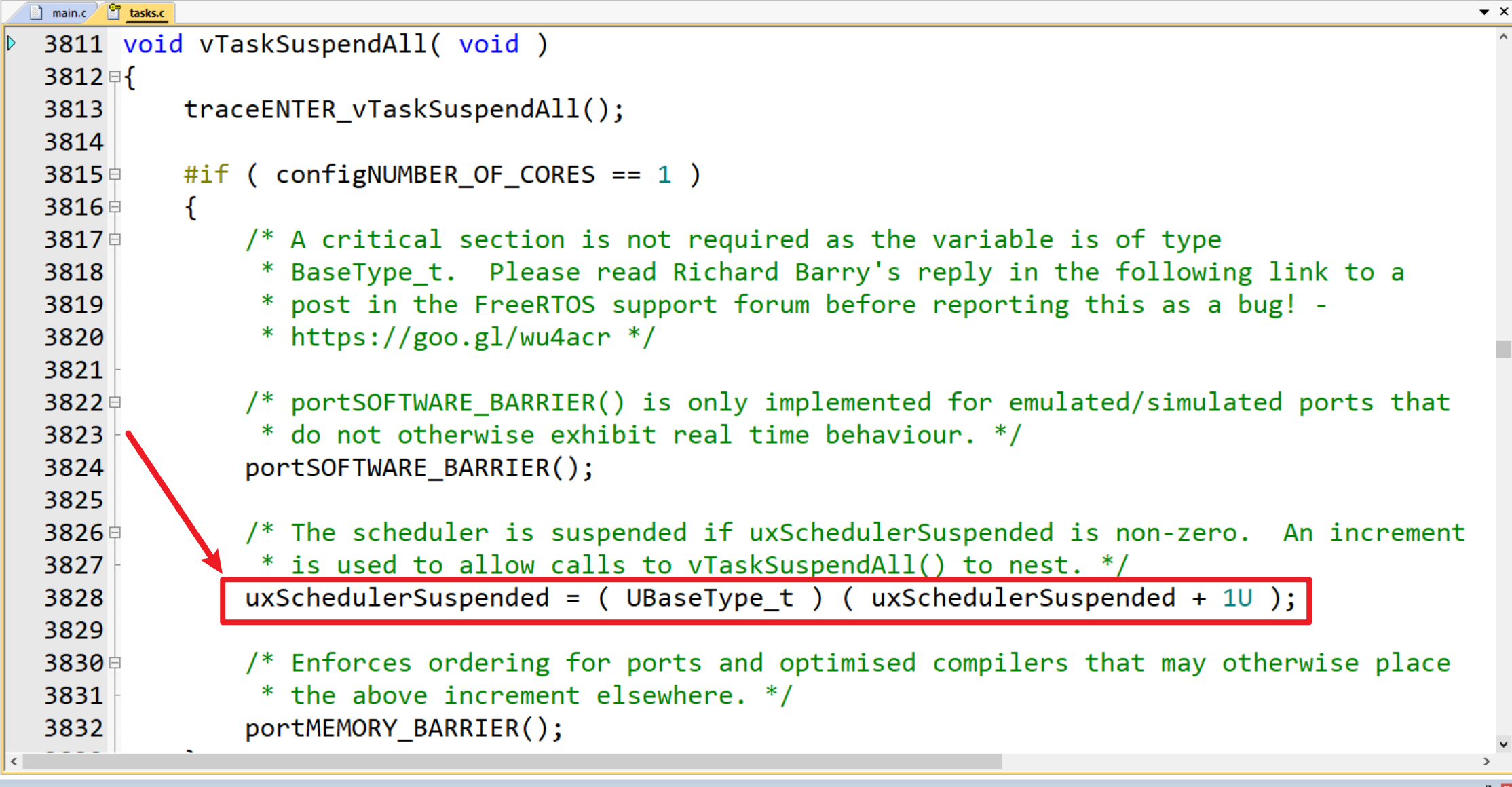

这个函数做了什么事情呢？

其实非常简单：

它的核心作用只有一行代码：

说白了，这个函数只做了一件事情：

把uxSchedulerSuspended这个调度器暂停标志，加1，从原本的默认值0，改为了1。

从而表示：暂停调度器。

接下来需要重点关注的是：当 uxSchedulerSuspended 不为 0 时，内核的行为会发生哪些变化？

下面逐一进行分析。

调度器暂停对任务切换的直接影响

调度器暂停后，最直接的影响就是：

任务上下文切换不会再发生。

其具体表现为：

当前正在运行的任务，一旦获得 CPU，就会持续占用 CPU，不会被调度器切换出去。

即使在此期间，有更高优先级任务就绪，也不会立即切换任务。

当然时间片轮转机制就更不会生效了。

---

从内核实现角度来看：

FreeRTOS 中，真正完成"选择下一个运行任务"的核心函数是：

vTaskSwitchContext()

该函数的职责是：

从就绪列表中选择优先级最高的任务，并更新当前运行任务指针。

而一旦任务调度器被暂停，那么任务上下文切换就被禁止了。此时该函数的处理源码如下所示：

一句话总结：

调度器暂停，本质上就是"禁止 vTaskSwitchContext() 的执行"，从而彻底阻断任务上下文切换。

调度器暂停标志对全局Tick计数的影响

在前面的学习中，我们已经讲过全局系统Tick计数，也就是全局变量xTickCount。

每当一个新Tick到来后，内核就会调用函数xTaskIncrementTick()，完成对全局计数的累加，并且处理一些事项。

在正常情况下，在任务调度器没有被暂停的情况下，它主要完成以下事项：

1. 全局 Tick 计数加 1
2. 检查延时阻塞列表
3. 将已到期的任务移出阻塞态，并移入就绪列表
4. 根据情况决定是否触发任务切换

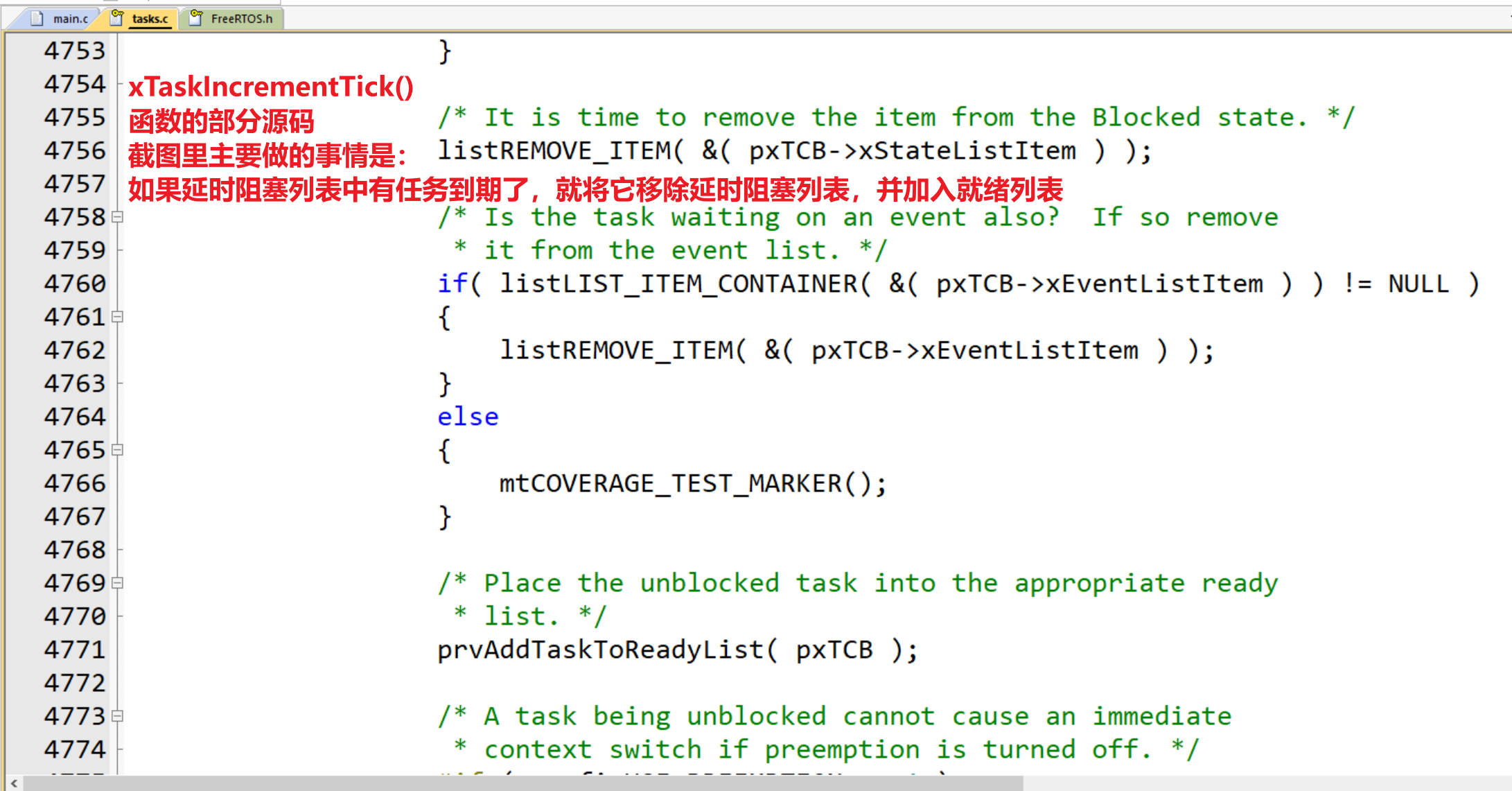

此函数的部分源码如下图所示：

但这一切行为的前提是：

uxSchedulerSuspended == 0，即任务调度器处于正常工作状态。

一旦调度器被暂停（uxSchedulerSuspended > 0），xTaskIncrementTick() 的行为就会发生变化。

此时，该函数不再执行完整的 Tick 处理流程，而是只保留最基本的时间推进功能。

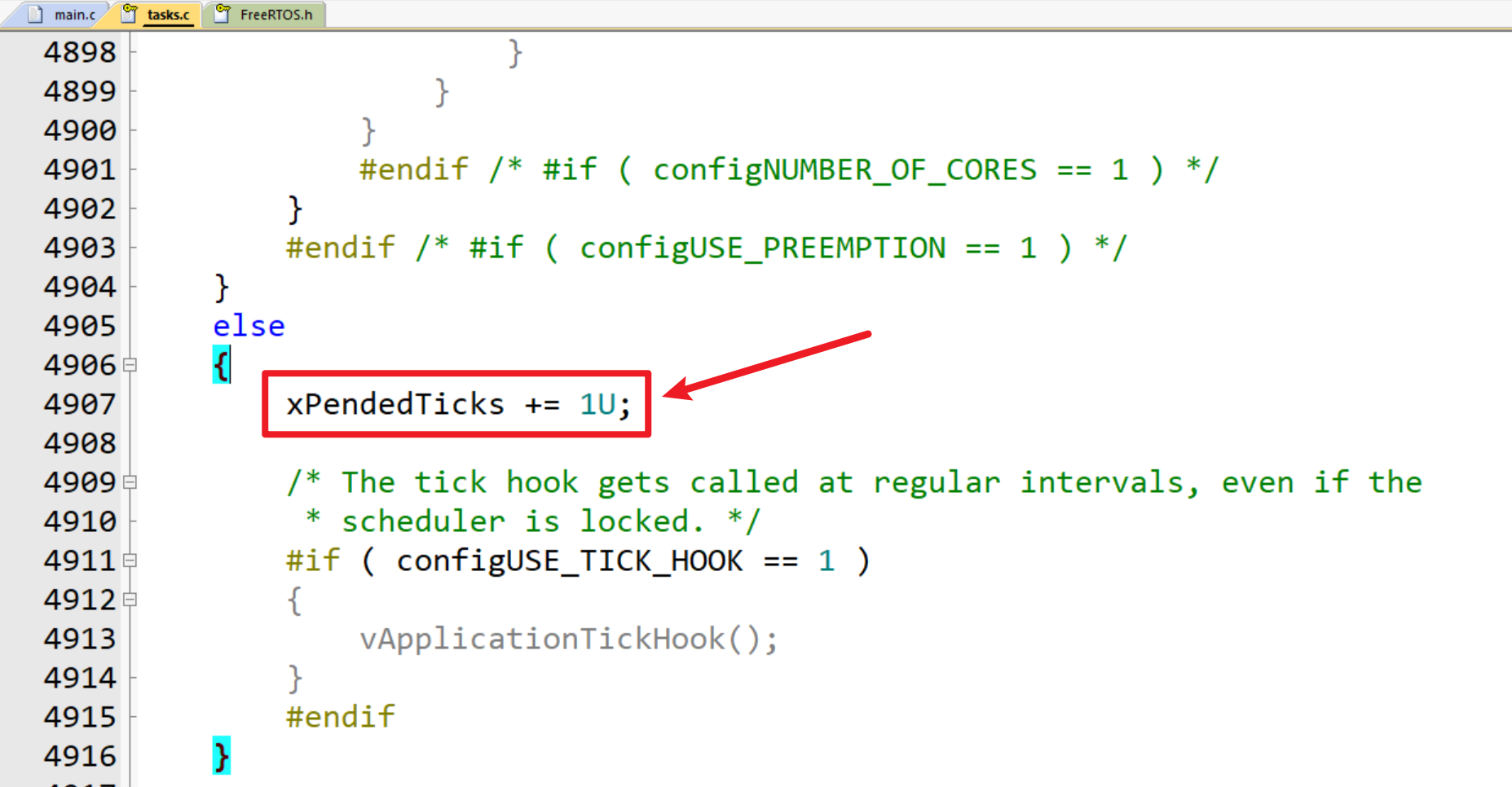

源码如下：

具体来说，此时函数的行为是：

1. 全局 Tick 计数仍然会加 1，系统时间继续向前推进
2. 不再检查延时阻塞列表，即不会判断任务是否到期
3. 不会将到期任务移入就绪列表，任务仍然停留在阻塞态
4. 不会触发任务调度，即不会发生任务切换

也就是说，在调度器暂停期间，Tick 仍然在不断产生，时间还在继续推进，但由 Tick 引发的阻塞态任务状态切换不再进行了。

为了记录这段时间内累计的 Tick 数，内核使用了变量 xPendedTicks（暂停时期Tick计数）。

在调度器暂停期间，每当一个 Tick 到来时，不再执行完整的处理流程，而是简单地执行：

xPendedTicks++

可以这样理解这一过程：

1. 正常情况下，Tick 到来后会立即推动任务状态变化，并可能引发调度；
2. 而在调度器暂停期间，Tick 只被"记录下来"，并不会立即产生任何调度效果。

因此，会出现一种现象：

某些延时阻塞任务在时间上已经"到期"，但状态上仍然停留在阻塞态。

这是因为：

时间在推进，但时间对任务状态产生的影响被延迟了，调度器被暂停了。

但是需要注意：

这些关于延时阻塞任务的处理不会丢失，而是会在后续调用 xTaskResumeAll() 时统一处理。

换句话说，调度器暂停期间，并不是"不处理"，而是"暂不处理"。

---

通过这一条执行路径，我们还可以得到一个更本质的结论：

调度器暂停后，所有与任务调度相关的行为，并不会消失，而是被整体延后，统一在恢复调度器时再处理。

做一个类比就是：

公司周末不上班，并不是把需要做的工作都"消灭"了。

而是将事务暂时积压，等到下一个工作日再统一处理。

---

所以：

若一个处于延时阻塞状态的任务，一个处于延时阻塞列表中的任务

在任务调度暂停期间到达"苏醒时间"，那么它实际不会发生任何变化，仍然会继续待在延时阻塞列表中，继续处在延时阻塞状态。

直到任务调度器恢复，它才会回到就绪态。

调度器暂停标志对事件阻塞的影响（了解）

在前面的分析中，我们已经从**"Tick驱动路径"**出发，说明了：

当调度器被暂停时，Tick 仍然正常推进，但由 Tick 引发的延时阻塞任务状态变化会被延迟处理。

但是在FreeRTOS当中，处于阻塞状态的任务，并不只有延时阻塞。

还有一种很常见的阻塞方式：

事件阻塞。

由于事件阻塞涉及到后面的知识点，所以这里只简单提一下，尽量不超出大家目前的知识范畴。

所谓事件阻塞，可以简单理解为：任务在等待某个"外部条件"成立或者"外部事件"发生。

例如，任务 A 需要等待其他任务发送通知。

如果这个事件始终没有发生，那么任务 A 会一直处于阻塞态；只有当事件真正发生时，任务 A 才会解除阻塞。

这里有一个关键区别：

延时阻塞依赖时间推进，而事件阻塞依赖事件本身是否发生。

---

处于事件阻塞的任务，会被放入对应的事件列表当中（具体是什么事件列表，后面详谈）。

那么问题来了：

如果在任务调度器被暂停的期间，事件发生了，会如何进行处理呢？

事件一旦发生，内核会调用函数 xTaskRemoveFromEventList() 来进行任务状态的处理。

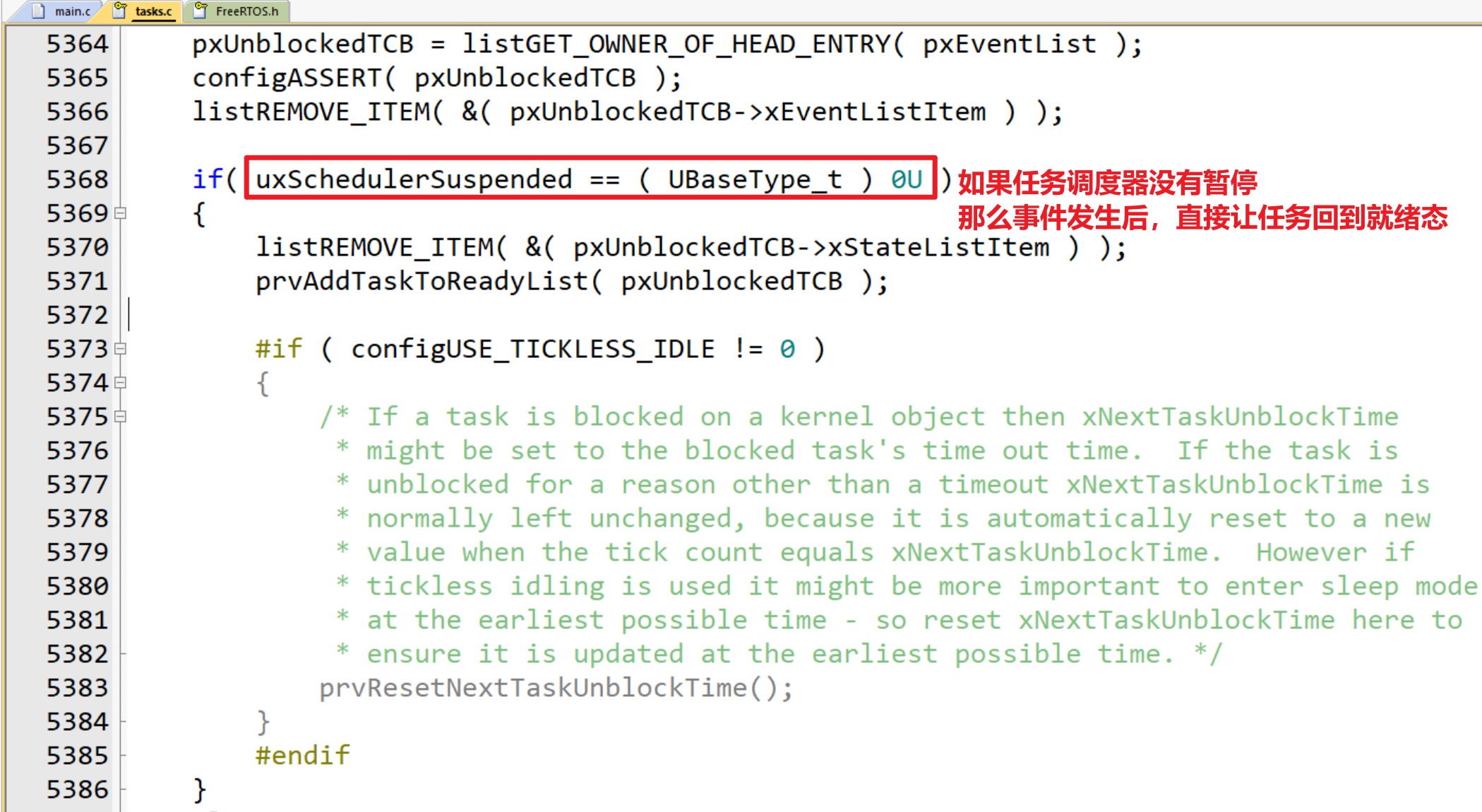

常规的处理就是直接唤醒任务，将任务移入就绪列表，转变成就绪态：

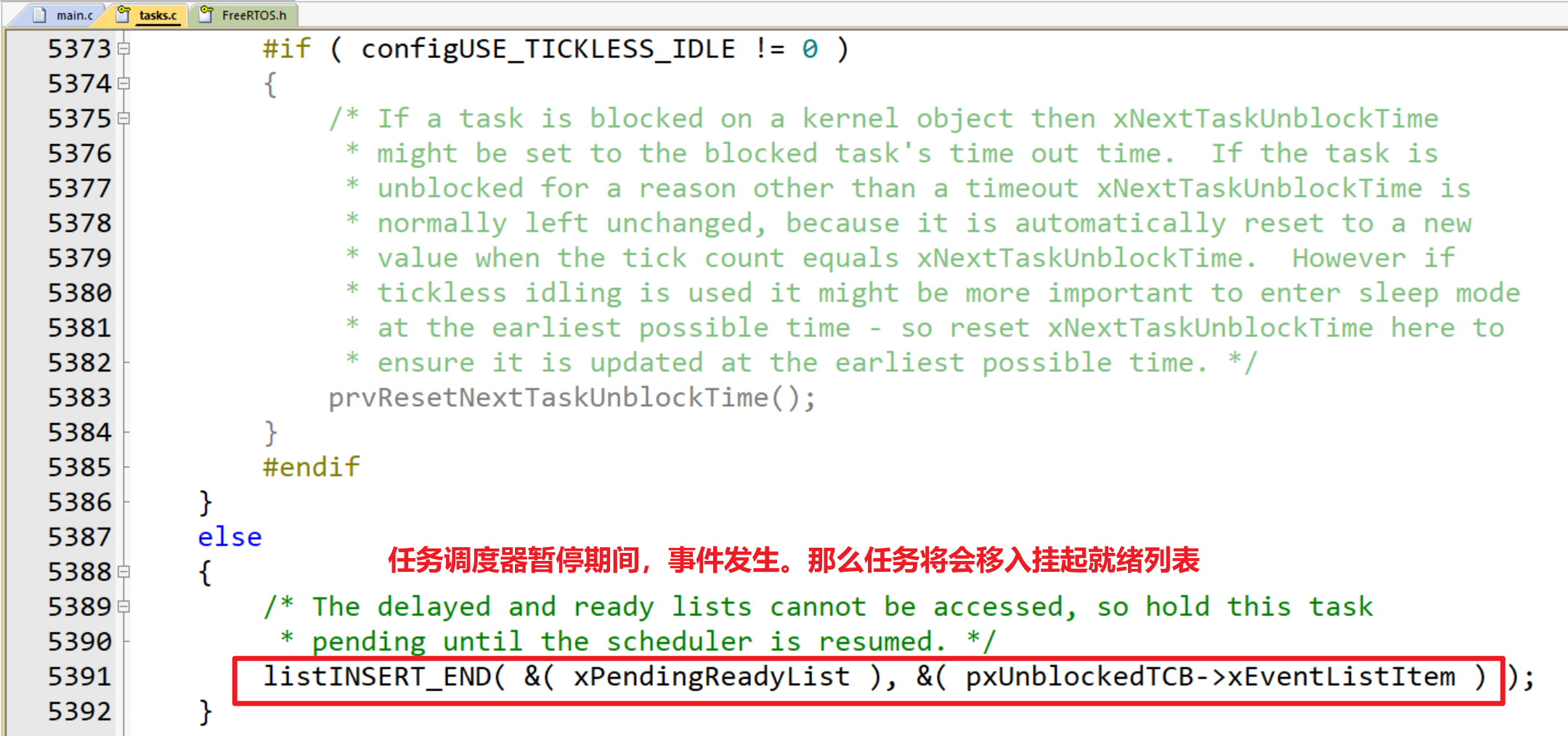

但如果此时调度器处于暂停状态，情况就不同了：

如果调度器暂停期间，事件发生了，任务就不会回到就绪态了，而是被移入挂起就绪列表。

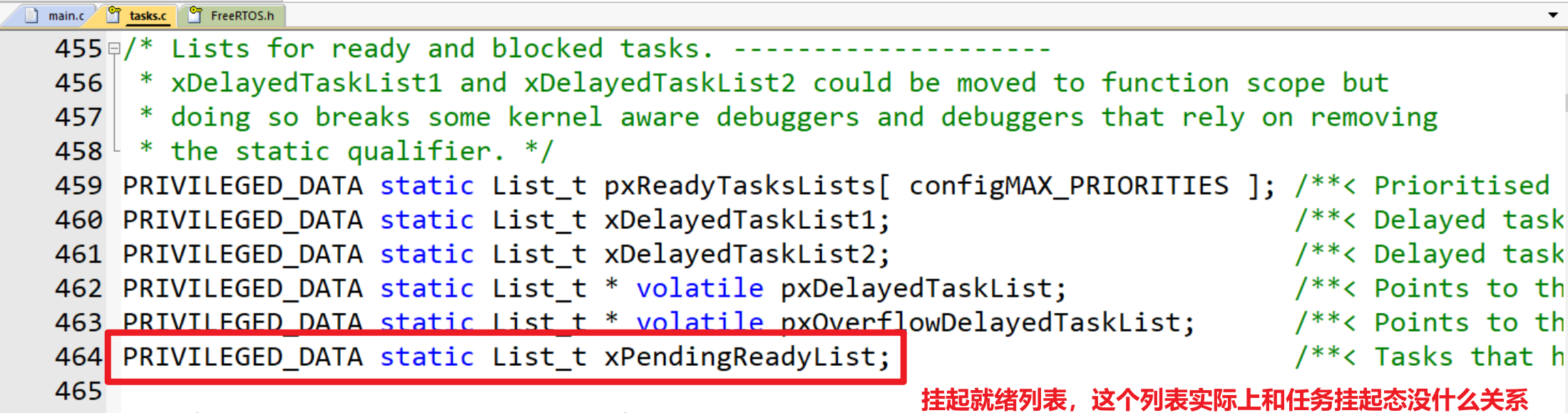

也就是我们之前见过的一个列表：

挂起就绪列表，只是一个临时列表，它用于存储那些：

"在调度器暂停期间，事件发生，满足执行条件，进入就绪态的任务"。

为什么这么设计呢？

很简单：

在任务调度器暂停期间，如果让任务也能从阻塞态回到就绪态，即便不调度它上CPU，但这种操作还是破坏了调度系统结构本身。

这就好比：

公司的财务周末没上班，休息了，我偷偷往公司的账上记一笔。

显然是不合理。

从这个角度出发：

1. 挂起就绪列表就是一个"临时账本"，先记一笔
2. 等到 xTaskResumeAll() 函数调用，再把"临时账本"上的数据抄回就绪列表这个"真正的账本"（这个事情由财务亲自干）。

也就是说：

1. 挂起就绪列表，相当于一个"临时记录区"
2. 等调度器恢复（调用 xTaskResumeAll()）后
3. 再把这些任务统一转移到真正的就绪列表中

---

总之，这条线还是告诉我们一个任务调度器暂停的本质作用：

调度器暂停后，所有与任务调度相关的行为，并不会消失，而是被整体延后，统一在恢复调度器时再处理。

只不过：

1. 延时阻塞的任务如果到期，内核会先记录 临时挂起Tick计数，恢复调度器后再统一处理。
2. 事件阻塞的任务如果满足条件，内核会先将它们放入挂起就绪列表，恢复调度器后再统一处理。

任务调度暂停对挂起任务的影响

如果一个任务处于挂起状态，那么任务调度器暂停对它有影响吗？

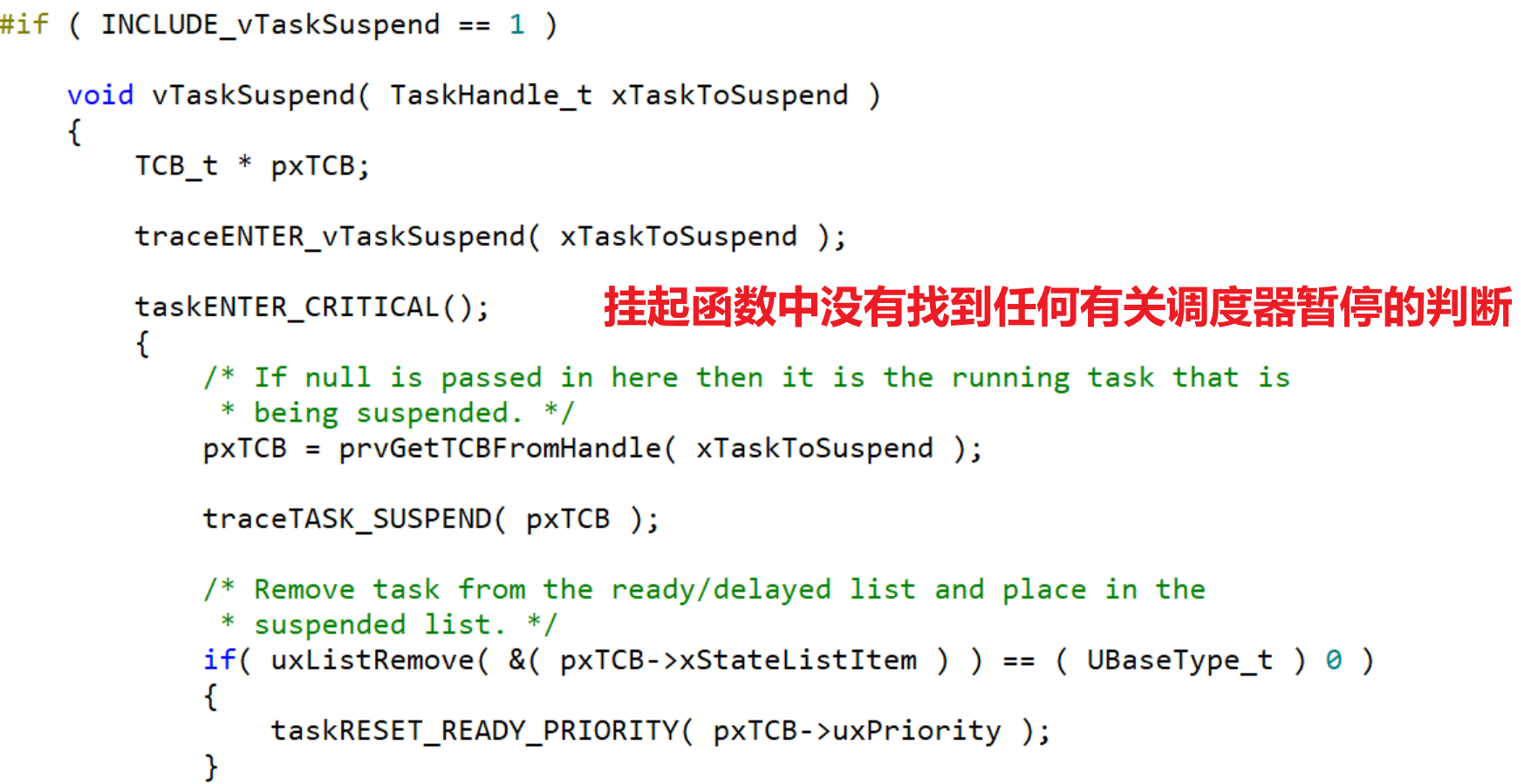

这个简单，直接查看挂起相关函数的源码即可：

挂起函数中，没有找到任何有关调度器暂停的判断。

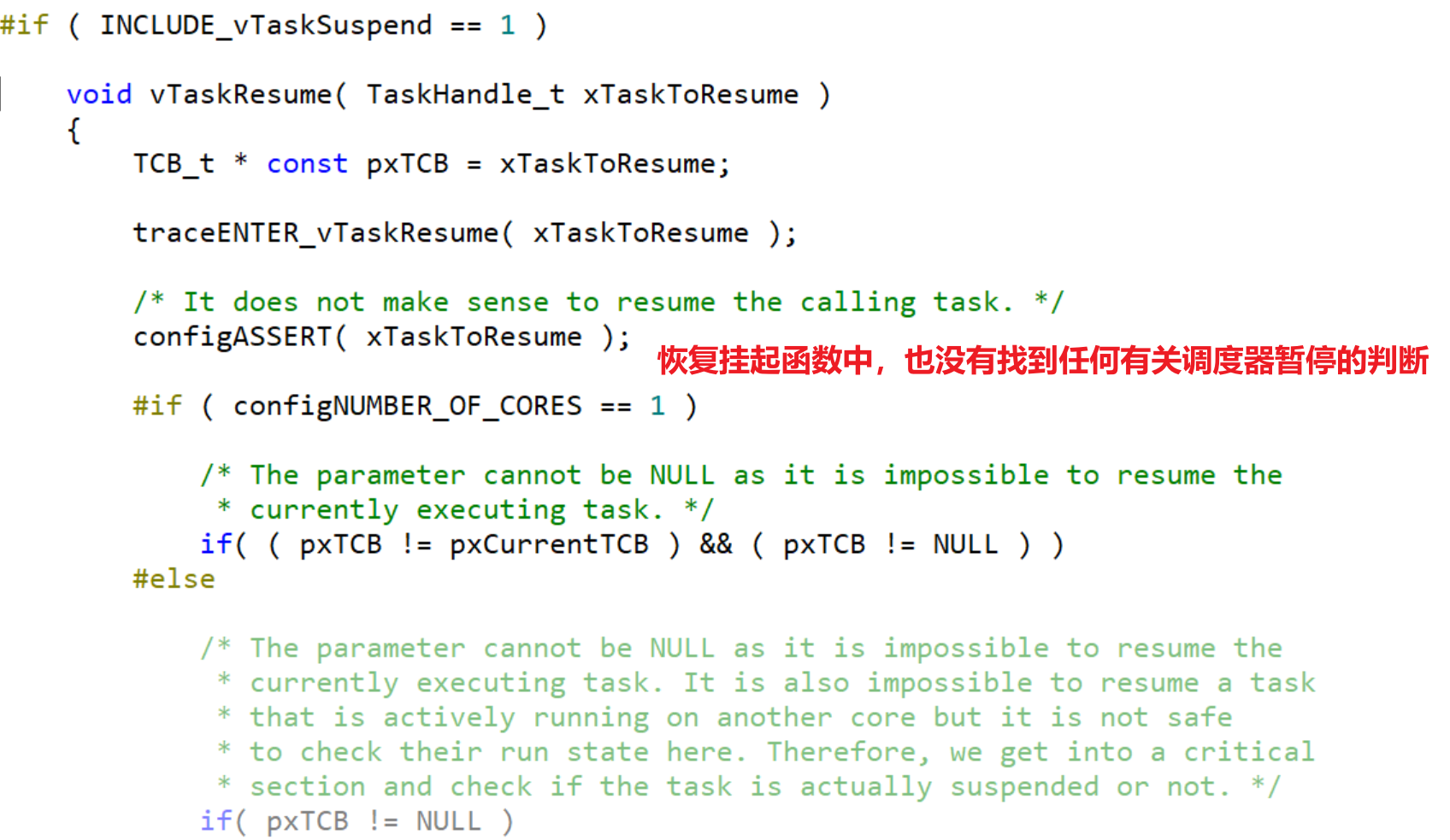

那么恢复挂起呢？

恢复挂起函数中，也没有找到任何有关调度器暂停的判断。

所以，任务调度器暂停对挂起状态实际上是不起作用的：

1. 即便任务调度器暂停，仍然可以将一个任务挂起，让这个任务进入挂起列表。
2. 即便任务调度器暂停，仍然可以将一个挂起的任务，恢复挂起，让这个任务回到就绪列表。

但是注意，即便一个挂起任务恢复挂起，回到就绪态，但在任务调度器暂停期间，也不会上CPU执行。

vTaskSuspendAll()执行后的系统行为

调度器暂停后，所有与任务调度相关的行为，并不会消失，而是被整体延后，统一在恢复调度器时再处理。

也就是说，当执行 vTaskSuspendAll() 之后，系统进入一种**"半冻结"状态**：

1. 当前正在运行的任务会继续执行
2. 不会再发生任务切换（上下文切换被禁止）
3. 即使有更高优先级任务就绪，也不会抢占当前任务。
4. 中断仍然可以正常响应，只是暂停调度器，而没有禁用中断。
5. 但由 Tick 驱动的任务状态变化（如延时到期）不会立即生效，延时阻塞状态的任务不会回到就绪态。
6. 事件仍然可以正常发生，但被唤醒的任务不会立即被立刻加入就绪列表，而是进入挂起就绪列表。
7. 挂起状态相关的事项仍然可以正常处理，但并没有实际意义，也不推荐在任务调度器暂停期间做挂起相关操作。

vTaskSuspendAll()函数总结

通过源码可以看出，vTaskSuspendAll() 的本质可以归纳为以下几点：

1. vTaskSuspendAll() 并不是"停止系统运行"，而只是"暂停任务调度"。
   1. 系统 Tick 仍然正常产生，全局时间持续推进。
   2. 但所有与任务调度相关的行为被暂时冻结。
2. 调度器暂停后，所有"与调度相关的行为"都会被延迟处理，而不会丢失。
   1. 延时阻塞任务到期 → 不立即转入就绪态，而是通过 xPendedTicks 记录
   2. 事件触发 → 不直接进入就绪列表，而是进入挂起就绪列表
   3. 任务切换 → 不立即发生
   4. 本质上：不是"不处理"，而是"暂不处理，后续统一处理"
3. 内核通过"临时记录机制"保证系统状态的正确性。
   1. xPendedTicks：记录暂停期间累计的 Tick
   2. 挂起就绪列表：记录本应进入就绪态但被延迟处理的任务
   3. 即使调度器暂停，系统状态也不会丢失或紊乱。
4. xTaskResumeAll() 是整个机制的"收口点" ，恢复调度器时会统一处理：
   1. 累计的 xPendedTicks
   2. 延时到期任务
   3. 挂起就绪列表中的任务
   4. 并在必要时触发一次任务调度
   5. 可以理解为：暂停期间积压的所有调度行为，在这里一次性补执行。

一句话总结：

vTaskSuspendAll() 的本质，不是停止系统，而是将任务调度行为整体延后，并在恢复时统一处理。

xTaskResumeAll()函数

前面我们讲了：

vTaskSuspendAll() 的作用，本质上就是把调度器暂停标志 uxSchedulerSuspended 加 1，使系统进入"暂停调度"的状态。

那么很自然就会有一个问题：

调度器暂停之后，靠谁来恢复？

答案就是：

xTaskResumeAll()

这个函数的作用可以概括为一句话：

恢复调度器，并把暂停期间积压的那些"本该处理但暂时没处理"的调度相关事务，统一补处理掉。

也就是说：

1. vTaskSuspendAll() 负责"先暂停"
2. xTaskResumeAll() 负责"再恢复，并收尾"

这两个函数通常是成对使用的。

函数的行为

xTaskResumeAll() 做了什么？

这个函数整体上主要完成 4 件事情：

1. 将调度器暂停计数减 1
2. 如果计数已经恢复为 0，说明调度器真正恢复
3. 统一处理暂停期间积压的任务状态变化
4. 根据情况决定是否触发一次任务切换

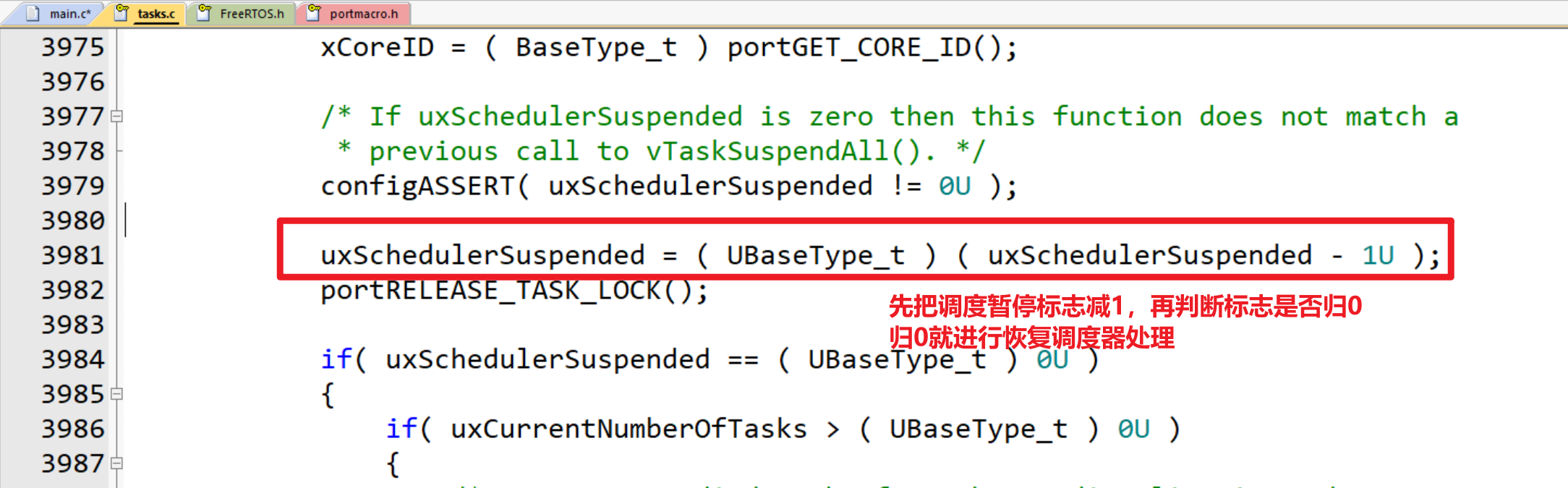

它的核心逻辑，其实就是围绕下面这句展开的：

也就是说：

vTaskSuspendAll() 是对调度暂停标志加 1，xTaskResumeAll() 就是对调度暂停标志减 1。

嵌套计数器

很容易就可以发现：

只有当调度暂停标志最终减回到 0 时，才表示：

调度器真正从"暂停状态"恢复到了"可调度状态"

所以，这里也能看出一个细节：

调度器暂停不是简单的布尔标志，而是一个可嵌套计数器。

例如：

vTaskSuspendAll();
vTaskSuspendAll();

此时 uxSchedulerSuspended = 2

必须调用两次：

xTaskResumeAll();
xTaskResumeAll();

才能真正恢复调度器。

暂停调度器这一对API，必须成对出现使用。而且暂停几次，就必须恢复几次。

函数核心功能

具体来说，恢复调度器，会完整以下操作。

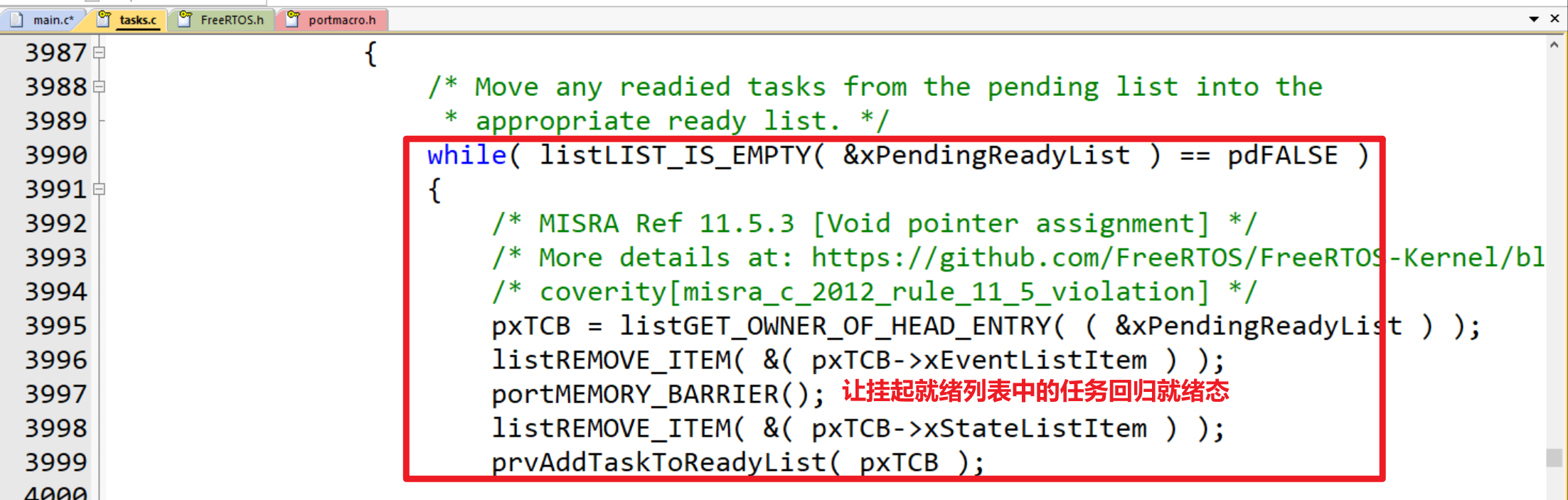

第一，处理挂起就绪列表中的任务，统一将它们转移到就绪列表。

让它们真正进入就绪态。

源码部分如下所示：

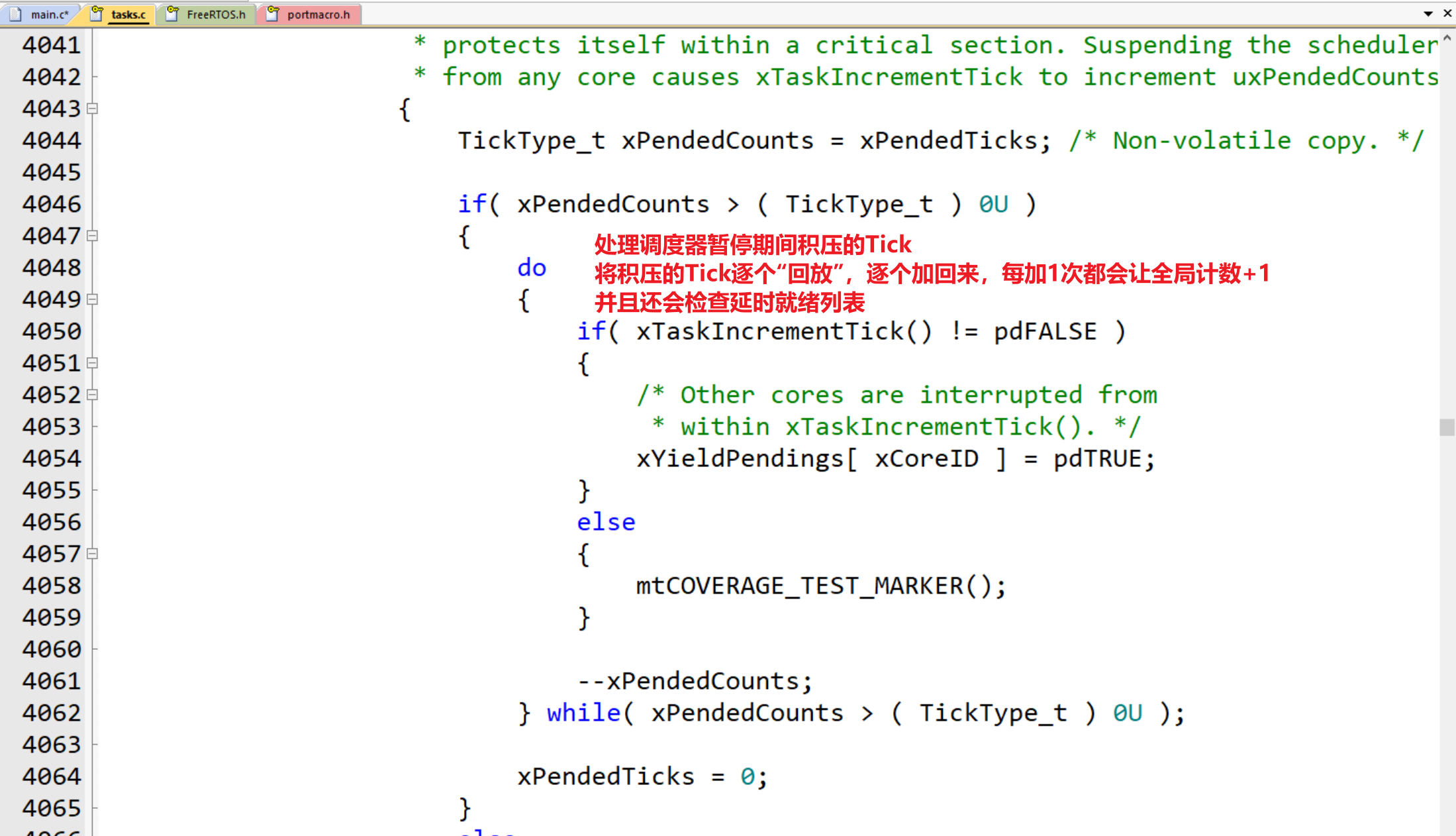

除此之外，它还会补处理暂停期间积压的 Tick。

将 xPendedTicks 记录的Tick，进行逐个调用 xTaskIncrementTick()函数。

也就是将记录的Tick，逐个Tick的完成：

1. 全局Tick计数加 1
2. 检查延时就绪列表，将应当苏醒的任务加入就绪列表，回归就绪态。

源码部分如下所示：

xTaskResumeAll() 的核心作用就是：

把暂停期间积压的"时间变化"和"就绪变化"，统一补处理。

函数返回值

xTaskResumeAll() 的返回值具有重要含义：

1. 若恢复调度器后发生了任务切换 → 返回 pdTRUE；
2. 若未发生任务切换 → 返回 pdFALSE。

这个返回值，本质上是在回答一个问题：

在调度器恢复的这一刻，是否有"更高优先级任务"需要立即运行。

在调度器暂停期间，系统中可能已经积累了一些变化，例如：

1. 任务延时到期
2. 事件唤醒任务（进入 xPendingReadyList）

当调用 xTaskResumeAll() 时，内核会统一处理这些变化，并重新构建就绪列表。

如果此时存在优先级高于当前任务的任务，那么系统需要立即进行任务切换，函数返回 pdTRUE；否则不发生切换，返回 pdFALSE。

因此可以总结为：

xTaskResumeAll() 的返回值，本质就是"是否需要立即进行一次任务切换"。

但是注意：

这个返回值只是告诉你，是否需要任务切换，真正想让任务发生切换这个行为，还需要手动调用函数。

一般来说，该函数的返回值可以接收并处理，标准形式如下：

BaseType_t xYieldRequired;

vTaskSuspendAll();

/* 临界区代码 */

xYieldRequired = xTaskResumeAll();

if (xYieldRequired == pdTRUE) {
    taskYIELD();    // 主动触发调度，此时有高优先级任务就绪，尽快让它上CPU
}

通过这种方式，可以在恢复调度器后，立即触发一次任务调度，从而让高优先级任务尽快获得 CPU。

当然就算不接收函数的返回值，不主动触发调度，在下一个Tick到来时，系统还是会自动调度切换任务。

很明显，前者必然切换响应速度更快。

两者方式之间，最大会有接近 1个Tick 的响应时间差距。

---

Tips：简单介绍一下taskYIELD()函数。

调用 portYIELD() 后，系统会触发一次任务调度请求，使当前任务让出 CPU，由调度器重新选择任务运行。

具体表现为：

1. 当前任务主动放弃 CPU 的使用权
2. 系统进行一次调度
3. 选择当前就绪状态中最高优先级的任务运行

根据系统情况，结果可能不同：

1. 若存在更高优先级任务 → 切换到更高优先级任务执行
2. 若存在同优先级任务 → 进行时间片轮转，切换到下一个任务
3. 若没有其他就绪任务 → 当前任务继续执行（看起来像没有变化）

可以一句话理解为：

taskYIELD() 只是让调度器"现在就重新选一次任务"，但不保证当前任务一定被切走。

代码示例

在前面，我们让多个任务，使用同一串口打印调试信息，就会出现线程安全问题。

所以我们可以这一对API来实现"禁止任务调度"的受保护区域，这样串口打印调试数据就不会再乱了。

还可以参考下面代码示例：

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"       // FreeRTOS 核心头文件
#include "task.h"           // FreeRTOS 任务相关 API

#include "DebugUSART1.h"    // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void task1(void *arg) {
    uint8_t testFlag = 0;

    while (1) {
        vTaskDelay(5000);
        printf1("task1 running\r\n");


        // 只测试一次
        if (testFlag == 0) {
            testFlag = 1;

            printf1("\r\n");
            printf1("task1 -> call vTaskSuspendAll()\r\n");

            // 暂停调度器
            vTaskSuspendAll();

            // for循环忙等待延时
            for (uint32_t i = 0; i < 8000000; i++);

            printf1("task1 -> still running 1\r\n");

            // for循环忙等待延时
            for (uint32_t i = 0; i < 8000000; i++);

            printf1("task1 -> still running 2\r\n");

            // for循环忙等待延时
            for (uint32_t i = 0; i < 8000000; i++);

            printf1("task1 -> still running 3\r\n");

            // for循环忙等待延时
            for (uint32_t i = 0; i < 8000000; i++);

            printf1("task1 -> call xTaskResumeAll()\r\n");
            printf1("\r\n");

            // 恢复调度器
            xTaskResumeAll();
        }
    }
}

// -------------------- 任务2 --------------------
void task2(void *arg) {
    while (1) {
        vTaskDelay(3000);
        printf1("task2 running\r\n");
    }
}

// -------------------- main函数 --------------------
int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();
    printf1("system start\r\n");

    // 2. 创建两个同优先级任务
    xTaskCreate(task1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    xTaskCreate(task2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                tskIDLE_PRIORITY + 1,
                NULL);

    printf1("tasks created\r\n");

    // 3. 启动调度器
    vTaskStartScheduler();

    while (1) {
    }
}

还有一个很好的例子就是，假如你需要在任务当中创建新任务，又不希望被打断（尤其被创建的任务优先级还更高的情况）。

也可以临时暂停调度器。

代码示例如下：

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"       // FreeRTOS 核心头文件
#include "task.h"           // FreeRTOS 任务相关 API

#include "DebugUSART1.h"    // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void task1(void *arg) {
    while (1) {
        printf1("task1\r\n");
    }
}

// -------------------- 任务2 --------------------
void task2(void *arg) {
    while (1) {
        printf1("task2\r\n");
    }
}

// -------------------- 开始任务 --------------------
void beginTask(void *arg) {
    TaskHandle_t hand1 = NULL;
    TaskHandle_t hand2 = NULL;

    // 创建两个优先级更高的任务
    xTaskCreate(task1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand1);

    xTaskCreate(task2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand2);

    while (1) {
        printf1("beginTask\r\n");
    }
}

// -------------------- main函数 --------------------
int main(void) {
    // 1. 初始化调试串口
    DebugUSART1_Init();

    // 2. 创建开始任务
    xTaskCreate(beginTask,
                "beginTask",
                configMINIMAL_STACK_SIZE,
                NULL,
                2,
                NULL);

    // 3. 启动调度器
    vTaskStartScheduler();

    while (1) {
    }
}

由于被创建的任务优先级反而更高，所以：

beginTask 在创建完 task1 后，task1任务就绪，优先级更高，抢占 beginTask。

随后：

beginTask再也没有机会执行。

task2也不会被创建。

整个系统就只有task1在执行。

为了解决这个问题，可以在创建任务的过程中暂停调度器，还可以在创建任务结束后删除此任务。

参考代码如下：

void beginTask(void *arg) {
    TaskHandle_t hand1 = NULL;
    TaskHandle_t hand2 = NULL;

    // 暂停调度器，防止创建高优先级任务后立即发生切换
    vTaskSuspendAll();

    // 创建任务1
    xTaskCreate(task1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand1);

    // 创建任务2
    xTaskCreate(task2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand2);

    // 恢复调度器
    xTaskResumeAll();

    // 启动任务完成后，删除自身
    vTaskDelete(NULL);
}

如此，beginTask就可以顺利完成任务的创建，随后被删除。

不能使用vTaskDelay等延时函数

FreeRTOS 提供的延时类函数，都不应该在调度器暂停期间使用。

因为延时函数的本质都是：

让当前任务进入阻塞态，主动放弃CPU，然后等待到期后再恢复就绪态，重新参与调度。

这类操作本身就依赖调度器的正常工作。

而 vTaskSuspendAll() 的作用恰恰是：

暂停调度器，禁止正常的任务调度流程。

所以两者在设计目标上就是冲突的。

对于 vTaskDelay() 来说，这一点从源码里其实已经能直接看出来：

所以，在任务调度器暂停期间，调用延时函数的后果就是：

当前任务会进入阻塞态，但不会立即发生任务切换。

比如下列代码：

void task1(void *arg) {
    while (1) {
        printf1("task1 start\r\n");
        // 暂停任务调度器
        vTaskSuspendAll();

        printf1("Delay start\r\n");
        // 延时5s
        vTaskDelay(5000);
        printf1("Delay end\r\n");

        // 恢复任务调度器
        xTaskResumeAll();
        printf1("task1 end\r\n");
    }
}

执行完vTaskDelay(5000);函数调用后，并不会立刻让任务进入阻塞，反而会一直运行。

直接打印：

task1 start

Delay start

Delay end

待到调度器恢复，发现task1需要延时阻塞5s，此时才开始真正延时。

于是5s过后，任务1又会打印：

task1 end

Delay start

Delay end

看起来延时的行为还在，但被延后了，这显然也是不符合我们预期的。

因此：

凡是会让当前任务阻塞、等待时间到达的延时函数，都不应放在 vTaskSuspendAll() 和 xTaskResumeAll() 之间使用。

包括：

1. vTaskDelay()
2. vTaskDelayUntil()

等FreeRTOS提供的延时函数，都不能在任务调度暂停期间使用。

那么我自己写一个for循环忙等待延时，可不可以用呢？

用是可以用，但不推荐！

在任务调度器暂停期间加延时，是一个可以实现，但是没有意义的操作！

暂停调度器的时间不应该过长

暂停调度器的时间不应该过长。

这是因为：

vTaskSuspendAll() 暂停的只是任务调度，不是整个系统时钟，也不是所有内核活动。

在这段期间内：

1. 当前任务会一直占用 CPU 持续运行
2. 其他任务即使已经满足运行条件，也无法及时获得 CPU
3. 所有与调度相关的处理，都会被不断积压，等恢复调度器后再统一处理

因此：

如果只是短时间的暂停调度器，避免任务执行共享资源时被打断，这是合理的设计。

但如果长时间暂停调度器，势必导致整个系统的实时性，确定性都被破坏。

所以：

暂停调度器，只适合用于保护极短的关键代码片段，其中不应该执行延时、长循环，甚至阻塞等待等操作。

周末放假两天，积压两天的工作，周一还是可以处理的，但如果放假一年，公司就倒闭了。

注意：暂停调度器不算真正的临界区

严格来说，暂停调度器，并不算真正意义上的临界区。

它可以在系统明确只有任务切换，而没有中断抢占任务时，**"冒充"**一下临界区。

这是因为 vTaskSuspendAll() 的作用只是：禁止调度，禁止任务之间的切换。

但它并没有禁止中断。

---

这就意味着，在调度器被暂停期间：

1. 虽然当前任务不会被其他任务打断，
2. 但仍然可能被中断打断。

如果中断中也访问了同一份共享资源，依然可能发生线程安全问题。

因此，从严格意义上讲：

vTaskSuspendAll() 只能保证"任务级别"的原子操作，不能保证"系统级别"的原子性。

也就是说：

1. 它只能防止"任务与任务之间"的竞争，导致数据出现问题。
2. 但无法防止"任务与中断之间"的竞争。

---

所以可以得到一个非常重要的结论：

暂停调度器，只是弱化版的临界区，而不是真正的临界区。

当然：

能不能用暂停调度器，取决于你的资源是否会被中断访问；只要涉及中断，就不能把它当作临界区使用。

---

什么样才算真正的临界区呢？

很简单，临时禁用中断，就是真正意义上的实现"系统级别原子操作"，是真正的临界区。

日常口语描述下，我们常说的"临界区"也是指"禁用中断"级别的临界区。

使用建议

什么时候可以使用"暂停调度器"这种级别的弱化版临界区呢？

它适用的场景其实是非常有限的，毕竟它是弱化版。

一般来说，只有在满足下面条件时，才适合使用：

第一，共享资源只会被"任务访问"，不会被中断访问。

也就是说：

这份共享资源，只存在于任务之间的竞争，

中断中不会去读写它。

在这种情况下，只需要防止任务切换即可，即便中断"插一脚"也不会对共享资源产生影响。

此时使用暂停调度器就是安全的。

第二，被保护的代码执行时间非常短

暂停调度器期间：

所有任务调度都会被延后，如果这段时间过长，就会影响系统实时性。

因此：

只适合保护很短的一段代码。

因此不能在保护代码中执行延时、等待等操作。

临界区

在 FreeRTOS 当中，一个真正意义上能被称为临界区的机制，应当同时满足两个条件：

1. 能防止任务切换
2. 还能防止中断打断

FreeRTOS已经给我们提供了这样的一组 API，如下：

taskENTER_CRITICAL();   // 进入临界区，不会被中断和任务打断
taskEXIT_CRITICAL();    // 退出临界区

这一组 API 的核心思想也非常简单：

禁用中断，关闭中断，来保证当前代码执行期间不被打断。

也就是说，只要中断被关闭，就能够同时实现两大功能：

1. 不会被中断打断
2. 不会发生任务切换

于是你马上就会提出一个疑问：

关闭中断后，不会被中断打断，这很正常，很好理解。但为什么同时也不会发生任务切换呢？

为了解释这个问题：

我们还需要先了解一下，FreeRTOS任务切换的过程，究竟是怎么进行的。

FreeRTOS任务切换的流程

在前面的课程中，我们已经对 FreeRTOS 的任务切换有了初步了解：

1. 任务被切换时，会将当前上下文信息保存到自身的任务栈中
2. 当任务再次运行时，从任务栈中恢复上下文信息，继续执行

但是，这里还存在两个关键问题：

1. 任务是在什么时候发生切换的？
2. 任务切换的具体执行过程是怎样的？比如会调用哪些函数？

这些内容在前面并没有展开。

这一小节，我们就来把这一部分补完整。

首先要明确一个非常关键的结论：

FreeRTOS 的任务切换，并不是"随时发生的"，也不是在哪个函数中完成的，而是必然在ISR中断完成的。

这也是临界区禁止中断后，就可以禁止任务切换的根本原因！

FreeRTOS 任务切换流程，可以直接分为两大步：

1. 触发任务切换请求，也就是触发任务调度器进行调度。
2. 在 PendSV 中断服务函数（PendSV_Handler）中完成任务切换。

我们先不讲调度如何触发，因为有多种方式，不妨先来看一下 PendSV_Handler 是如何实现任务切换的。

PendSV_Handler中断处理函数

在 FreeRTOS 的移植过程中，我们通过宏定义：

#define xPortPendSVHandler PendSV_Handler

将 PendSV_Handler 中断服务函数交由 FreeRTOS 内核接管。

因此可以明确一点：

FreeRTOS 中的任务切换，并不是在任务调用某个函数中直接完成的，而是统一在 PendSV_Handler 中断中完成。

也就是说：

任务本身只能"触发调度"，"请求一次调度"

但真正的任务切换，也就是真正的"上下文切换动作"，一定发生在 PendSV_Handler 中。

这也是 FreeRTOS 的一项强制设计：

所有任务切换，都必须在中断环境中完成，而这个中断就是 PendSV。

这样设计的目的很明确：

将任务切换这一复杂且关键的操作，统一放在一个固定入口中执行，从而保证切换过程的可控性与一致性。

总结一句话：

PendSV_Handler 就是 FreeRTOS 任务上下文切换的唯一执行现场。

上下文切换流程

内核接管的 PendSV_Handler 函数处理，其源码大多都是汇编代码。

但从整体逻辑上看，它的执行可以概括为三步：

1. 先保存当前任务的上下文信息（入栈）。
   1. 当前正在运行的任务进入 PendSV 中断后
   2. 会将当前任务（也就是pxCurrentTCB指针指向的任务）需要保存的CPU内核寄存器压入当前任务栈中
   3. 包括当前任务的任务栈栈顶等信息也都会保存起来。
   4. 这就是任务上下文切换过程中的上下文保存。
2. 调用函数vTaskSwitchContext()，判断是否需要切换任务。
   1. 该函数的作用是：
   2. 根据当前系统状态（优先级、就绪列表等），判断是否需要切换任务，并选择下一个要运行的任务。
   3. 也就是说：PendSV 只是提供"切换的执行环境"，只做"上下文的保存与恢复"，是否真的发生任务切换，是由调度器决定的。
3. 恢复上下文信息（出栈）。
   1. 根据 pxCurrentTCB 指向的任务，将它的上下文信息，从任务栈中恢复，恢复 CPU 的执行现场。
   2. 完成后，中断执行完毕，退出中断。
   3. 注意：pxCurrentTCB 指向的任务可能是新任务，也完全可以还是旧任务，具体是哪一个任务要看优先级和就绪列表的状态。
   4. 所以：如果调度器选择了新的任务，那么就完成了任务切换，如果仍然是原任务，那么实际上只是"进了一次 PendSV，又回来"。

总结一句话：

PendSV 负责"执行切换"，vTaskSwitchContext 决定"要不要切换、切换到谁"。

扩展/补充了解：为什么选择PendSV这个中断来切换任务

这牵扯到FreeRTOS的内核底层设计问题，而且这是一个非常巧妙的设计，非常推进大家阅读学习一下。

我们一步步得来回答这个问题：

第一，我们首先解释一下为什么要用中断来完成任务切换。

原因很简单：

1. 如果在普通任务环境下进行任务切换，这是非常不合理的。因为：
   1. 任务处于执行状态下，当前代码本身也在用CPU寄存器
   2. 那怎么完成任务上下文的保存呢？
   3. 一边动态运行，一边记录静态的状态，显然不可能。
   4. 所以，任务切换必然不可能在任务环境下完成。
2. 使用中断切换任务还有一个天然的好处：
   1. 进入中断时，任务已经处于冻结状态，硬件自动保存任务执行的上下文。
   2. 在这种状态下，进行任务的切换是非常合理且安全的。

总之，只有在中断上下文中，任务切换才是"安全且可控的"。

第二个问题，为什么非要选择PendSV这个中断来切换任务呢？

首先，我们要明确的一些前提是：

FreeRTOS明确要求，STM32集成FreeRTOS，需要设置使用优先级分组4。

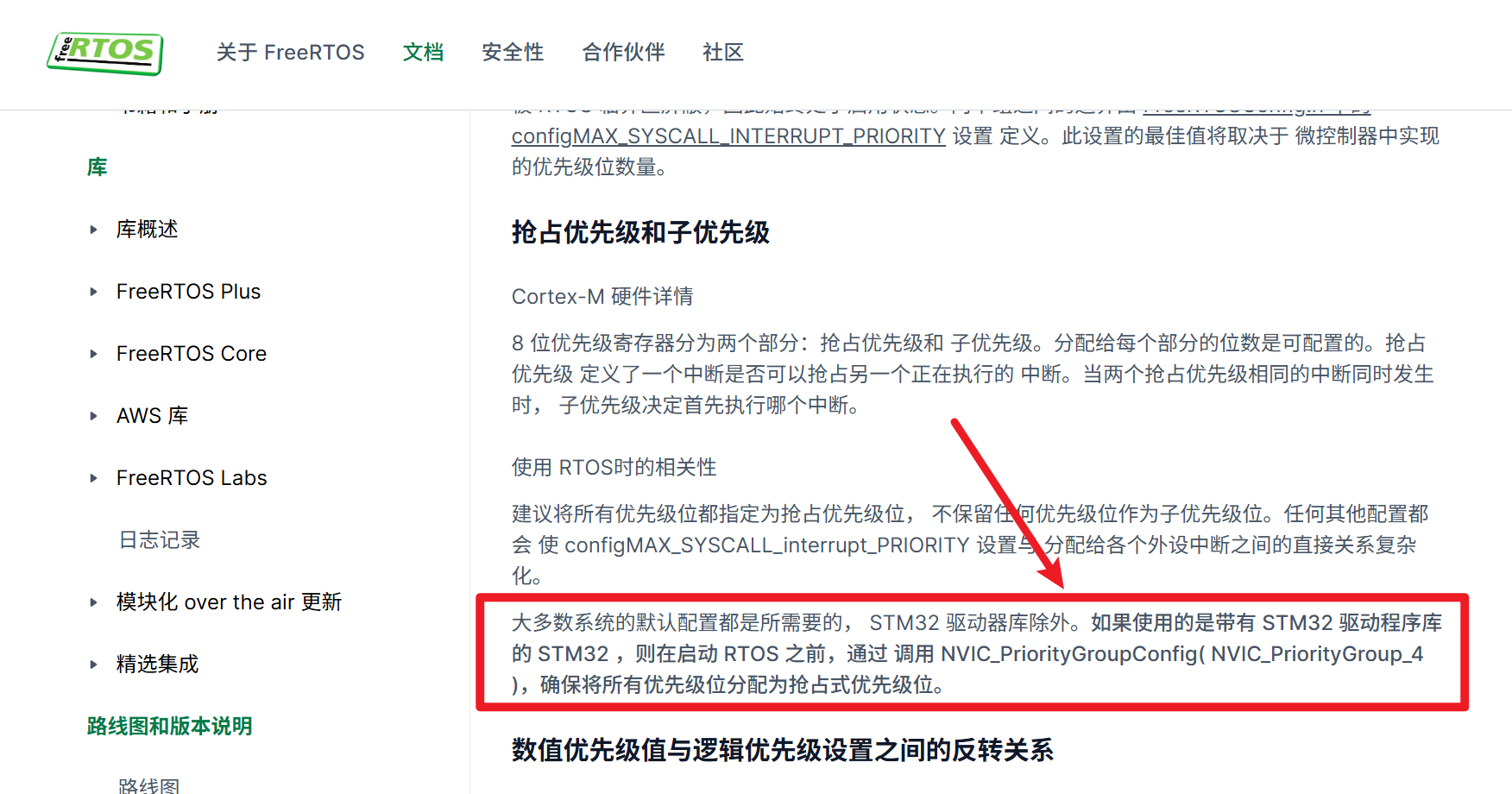

FreeRTOS-CM3使用注意

如下图所示：

也就是说，整个STM32中断系统：

没有子优先级，全部4位优先级位寄存器都用于设置抢占优先级，抢占优先级的取值范围是：0 ~ 15

当然，中断的优先级数值越大，优先级越低。（这和FreeRTOS的任务优先级是恰好相反的）

并且：

FreeRTOS启动后，任务成为了"主程序执行"，所有中断都可以打断任务的执行。

现在来回答问题：

为什么非要选择PendSV这个中断来切换任务呢？

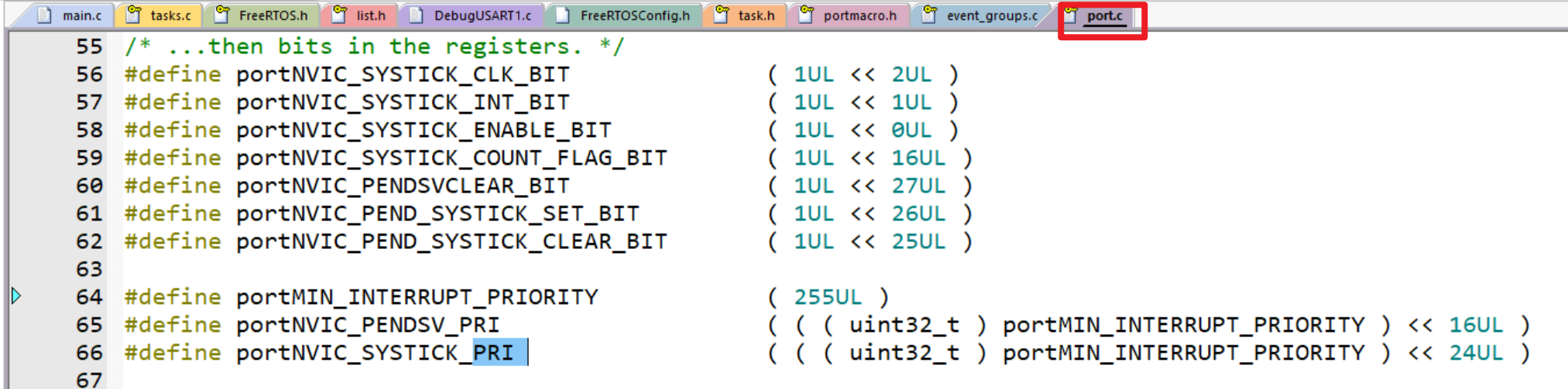

原因很简单，PendSV中断的优先级最低，默认是15，源码设置如下所示：

这里有两个中断：PendSV和Systick中断。

在内核优先级寄存器中，它们的存储位置如下：

| 31~24 | 23 ~ 16 | 15 ~ 8 | 7 ~ 0 | ↑ ↑ SysTick PendSV

并且是高4位生效。

所以在FreeRTOS当中，PendSV和Systick中断的优先级都是抢占优先级15，属于优先级最低的任务。

这样设计的好处是：

它们执行的时候，一定是在"所有更高优先级中断都执行完"之后，它们一定不会打断其他任务的执行！

这样做就使得中断过程中执行的任务切换，可以更加安全的完成。

举个例子：

系统中 USART 中断正在执行：

uint8_t data = USART_ReceiveData();
xQueueSendFromISR(...);   // 触发调度

如果 PendSV 优先级不低，它会立刻抢占当前 USART 中断，在中断还没执行完的时候就开始任务切换。

这样会导致中断逻辑被打断，数据可能没处理完，系统状态也可能被破坏，这是不安全的。

而在 FreeRTOS 中，PendSV 被设置为最低优先级。

当在中断中触发调度时，PendSV 不会立刻执行，而是等当前 USART 中断执行完并退出之后，再执行任务切换。

关键点在于：任务切换发生在中断执行完成之后，而不是中断执行过程中。

总结一句话：PendSV 设为最低优先级，是为了保证任务切换不会打断正在执行的中断。

扩展/补充了解：任务的第一次执行

既然任务切换是通过中断完成的，那么任务第一次上CPU是怎么完成的呢？

首先，任务第一次上CPU也是通过中断来完成的。

既然任务第一次上CPU，也需要依赖中断来完成，于是就自然存在一个问题：

任务都还没有开始执行，任务栈中怎么会保存任务的上下文信息呢？（中断结束后，需要恢复上下文执行任务）

原因很简单：

第一次运行的任务，其"上下文"并不是上一次运行保存出来的，而是FreeRTOS"伪造出来的"。

FreeRTOS在创建任务时，会在该任务的任务栈中，提前构造好了一个"假的中断现场、一个假的任务执行上下文"。

因此，这个"伪造的上下文"，本质上是在模拟一种场景：

就好像这个任务曾经运行过一次，被中断打断，现在需要被恢复执行。

换句话说：

FreeRTOS在创建任务时，已经提前帮你把"任务第一次运行时所需要的CPU寄存器状态、以及其他信息"，全部压入了任务栈中。

然后中断结束，上下文恢复后，CPU就会从任务的入口函数开始执行。

如此，就完成了任务的第一次执行。

---

但具体到细节：

1. FreeRTOS内核调度器启动后的第一个任务执行，真正意义上的第一个任务执行。
2. 后续其他任务的第一次执行。

它们还是有区别的。

其中：

1. SVC 中断是任务调度的入口，它负责来启动系统的第一个任务，将整个系统从MSP模式转换成PSP模式。
2. PendSV 是任务调度的"切换器"，由它来负责系统第二个任务开始的，所有任务的切换与执行。

举一个例子：

ABC三个优先级一致的任务，首先执行任务C。

于是由 SVC 中断来启动任务C，这是整个系统的第一个任务执行，由SVC中断完成。

随后AB任务的第一次执行，包括随后的ABC三者时间片轮转，都由PendSV中断完成任务的切换。

小Tips：

1. 任务栈的栈基地址是任务栈的最低地址处，且整个任务生命周期内保持不变。
2. 但任务栈的栈顶地址，在任务创建后就不再是任务栈的最高地址了，而是已经向低地址偏移，指向"伪造上下文"所在的位置。

---

好了，我们讲完了任务上下文切换的细节，那么我们再回过头来看一下，任务调度是如何触发的。

任务主动触发调度：taskYIELD()

在前面的学习中，我们已经接触过一种主动触发任务调度的方式：

taskYIELD();

它由某个任务调用，主动让出CPU，主动触发一次任务调度。

最终的结果就是触发 PendSV 中断，在 PendSV_Handler 中根据任务调度机制来决定谁上CPU。

随后完成必要的上下文切换流程。

最常见的触发调度方式：Tick中断（重点）

在 FreeRTOS 中，任务调度的触发方式有多种，但最常见、也是最核心的一种方式，就是Tick 中断。

什么是Tick中断

在 FreeRTOS 中，Tick 中断可以这样理解：

Tick 中断，是一个按照固定时间间隔、周期性触发的系统定时中断。

很显然，这种周期性的、时间强相关的中断，必然需要定时器外设的参与。

在FreeRTOS中，Tick 中断实际上就是由最简单的定时器------**系统嘀嗒定时器（SysTick）**触发的。

它会按照设定好的周期，不断重复触发中断。

Tick 中断的产生频率，由如下宏决定：

#define configTICK_RATE_HZ ( ( TickType_t ) 1000 )

所以对于这个宏的理解，我们进一步加深了：

这个宏配置了系统每秒会产生多少次 Tick，每秒划分为多少个时间片，也是每秒会产生多少次Tick中断。

换一个更本质的理解方式：

Tick 是 FreeRTOS 的最小时间单位。

系统时间被划分为一个个离散的 Tick，每到一个 Tick，系统时间就向前推进一步。

每一个新的 Tick 到来时，都会触发一次 Tick 中断。

---

Tips：

SysTick系统嘀嗒定时器产生的Tick中断，其中断处理也被FreeRTOS接管了。

这就是我们在移植FreeRTOS时，使用的下面配置宏：

#define xPortSysTickHandler SysTick_Handler

---

关于SysTick系统嘀嗒定时器中断，我们后续定时器课程还会再详谈它，这里你了解一下即可。

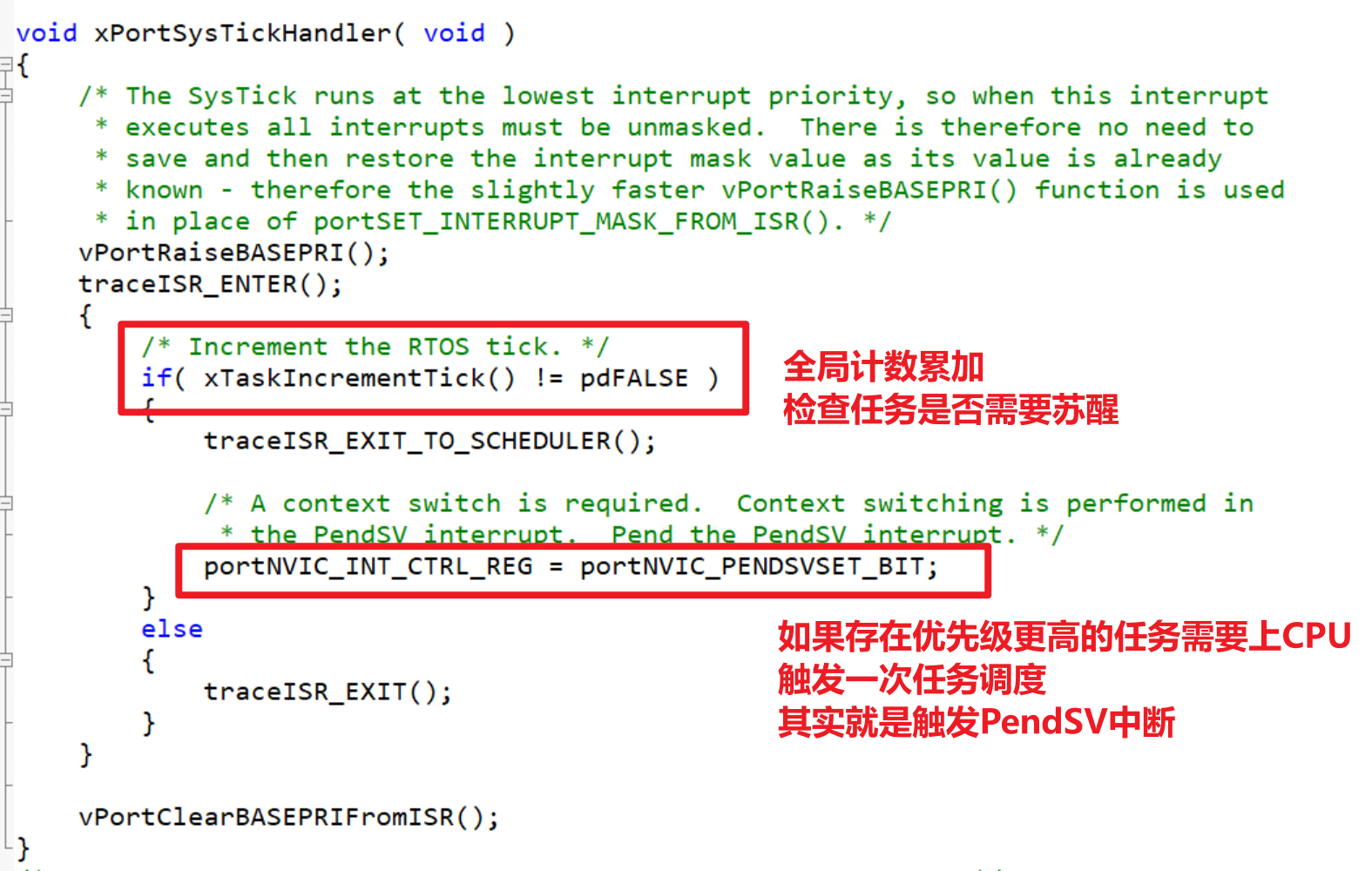

Tick中断做了什么事情呢？

Tick中断做的事情，我们太熟悉了。

实际上它就做了这三件事情：

1. 系统全局Tick计数 + 1
2. 遍历延时阻塞列表，查看是否有任务需要唤醒
3. 若需要切换任务，则触发一次系统调度。即触发PendSV中断。

这也解释了一个问题：

引入FreeRTOS后，Systick系统嘀嗒定时器，被用于产生FreeRTOS系统节拍，产生Tick中断。

既然Systick系统嘀嗒定时器已经被占用了，那我们就不要再用了。

之前我们实现的，基于Systick系统嘀嗒定时器的延时函数，就不能再使用了。

其他触发任务调度的场景

看到这里，我们已经知道：

所谓触发任务调度，本质上就是触发PendSV中断，在中断中完成任务调度。

除了上面讲的两个场景外：

1. 任务进入阻塞态，也会触发中断，进行任务调度。
2. 某个任务被唤醒（时间到期、事件发生），也会触发中断，进行任务调度。
3. ...

taskENTER_CRITICAL()临界区

FreeRTOS 中另一种构建临界区的方式 ------ taskENTER_CRITICAL()

除了通过挂起调度器（vTaskSuspendAll / xTaskResumeAll）构建"调度级临界区"之外，

FreeRTOS 还提供了更常见的一种临界区机制：

taskENTER_CRITICAL() 与 taskEXIT_CRITICAL()。

这是一对专门用于临界资源保护的函数。

taskENTER_CRITICAL();
...
taskEXIT_CRITICAL();

调用 taskENTER_CRITICAL() 表示进入临界区，

调用 taskEXIT_CRITICAL() 表示退出临界区。

这两个函数必须成对使用，用于包裹需要被保护的代码段。

当进入临界区后：

当前任务不会被任务调度器切换出去。

示例代码如下：

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"       // FreeRTOS 核心头文件
#include "task.h"           // FreeRTOS 任务相关 API

#include "DebugUSART1.h"    // 调试串口模块（printf1）

// -------------------- 任务1 --------------------
void task1(void * arg) {
    while (1) {
        printf1("task1\r\n");
    }
}

// -------------------- 任务2 --------------------
void task2(void * arg) {
    while (1) {
        printf1("task2\r\n");
    }
}

// -------------------- 开始任务 --------------------
void beginTask(void * arg) {
    TaskHandle_t hand1 = NULL;
    TaskHandle_t hand2 = NULL;

    taskENTER_CRITICAL();

    xTaskCreate(task1,
                "Task1",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand1);

    xTaskCreate(task2,
                "Task2",
                configMINIMAL_STACK_SIZE,
                NULL,
                3,
                &hand2);

    taskEXIT_CRITICAL();

    while (1) {
        printf1("xTaskResumeAll\r\n");
    }
}

// -------------------- main函数 --------------------
int main(void) {
    DebugUSART1_Init();

    xTaskCreate(beginTask,
                "beginTask",
                configMINIMAL_STACK_SIZE,
                NULL,
                2,
                NULL);

    vTaskStartScheduler();

    while (1) {
    }
}

在这段代码中，

任务创建过程被临界区包裹，

在退出临界区之前，不会发生任务调度。

---

挂起调度器 与 taskENTER_CRITICAL 的区别

虽然这两种方式都可以"保护代码"，

但它们的本质机制不同。

vTaskSuspendAll / xTaskResumeAll 的特点

它们的作用是暂停任务调度器。

调用 vTaskSuspendAll() 后：

1. 不发生任务切换；
2. 但中断仍然可以发生；
3. 中断服务函数仍然会执行。

如果在中断中：有更高优先级任务被唤醒进入就绪态，

那么在恢复调度器时，可能立即发生任务切换。

因此可以总结为：

挂起调度器 = 只禁止任务调度，不禁止中断。

taskENTER_CRITICAL 的特点

taskENTER_CRITICAL() 不仅：

禁止任务调度；

还会：屏蔽部分中断。

具体屏蔽哪些中断，取决于：

#define configMAX_SYSCALL_INTERRUPT_PRIORITY 191

在 Cortex-M3 架构下：

NVIC 使用高 4 位作为中断的有效优先级。

191 对应 0xB0 → 1011 1111，只取高四位，就是1011，即十进制优先级 11。

由于 Cortex-M 中：

数值越小，优先级越高。

因此：

进入临界区后，

会屏蔽优先级数值为 11~15 的中断，

不会屏蔽优先级 0~10 的中断。

可以理解为：

只屏蔽"低优先级中断"，

高优先级中断仍然可以响应。

当然，屏蔽了中断，自然就屏蔽了任务调度。

---

如何选择使用哪种方式

可以这样理解：

如果希望：

保护"短时间关键代码"，并且不希望被中断打断，

可以使用：taskENTER_CRITICAL() / taskEXIT_CRITICAL()

如果希望：允许中断响应，但不允许任务切换。

可以使用：

vTaskSuspendAll() / xTaskResumeAll()

---

为什么不建议长时间进入临界区

无论使用哪种方式，都不建议在临界区中执行长时间代码。

原因如下：

1. 第一，实时性会下降。
   1. 如果长时间关闭调度或屏蔽中断，
   2. 高优先级任务和中断将无法及时响应。
2. 第二，系统抖动增加。
   1. 延迟的中断会在退出临界区后集中执行，
   2. 可能导致系统瞬时负载增大。
3. 第三，可能引发看门狗复位。
   1. 若长时间屏蔽中断，某些周期性中断无法执行，
   2. 可能触发系统异常。

因此临界区应尽量短小，只保护必要的共享数据操作，避免在临界区中：

1. 执行 printf
2. 调用 vTaskDelay
3. 进行复杂逻辑计算
4. 执行阻塞操作

总结一下，taskENTER_CRITICAL临界区：

1. 禁止调度 + 屏蔽部分中断，以此来实现一个更加安全的临界区
2. 适合极短关键代码保护

总结一下，vTaskSuspendAll临界区：

1. 只禁止调度，允许中断响应
2. 适合需要保证连续执行但又不想影响中断的场景

合理选择机制，是实时系统设计的重要能力之一。

中断和任务间的屏蔽问题

中断一定能打断任务吗？临界区是如何真正屏蔽中断的？

我们之前讲过一句话：

在 FreeRTOS 中，ISR 的优先级天然高于任务优先级，因此中断可以随时打断任何任务的执行。

这句话是正确的。

但随后我们又看到：

taskENTER_CRITICAL() 可以屏蔽部分中断；

这看起来似乎有些矛盾，其实并不矛盾。关键在于：

中断是否能打断任务，取决于"CPU当前是否允许这个等级的中断执行"。

而 FreeRTOS 的临界区机制，本质上是操作了 Cortex-M 的中断屏蔽寄存器。

回顾：STM32 中的中断屏蔽寄存器

在 Cortex-M 内核中，常见的中断屏蔽寄存器有三个：

1. BASEPRI
2. PRIMASK
3. FAULTMASK

它们的作用分别不同：

一、BASEPRI

BASEPRI 用于屏蔽"低优先级中断"。

当设置 BASEPRI = X 时：

优先级数值 ≥ X 的中断将被屏蔽。

注意：

Cortex-M 中优先级数值越小，优先级越高。

因此：

设置一个 BASEPRI 值，本质是设定一个"屏蔽阈值"。

高于这个阈值（数值更小）的中断仍然可以触发。

这正是 FreeRTOS 使用的核心机制。

二、PRIMASK

PRIMASK 只有一位：

1. PRIMASK = 1 → 屏蔽所有普通 IRQ
2. PRIMASK = 0 → 允许普通 IRQ

即：

它会屏蔽所有可屏蔽中断，

但不会屏蔽：

1. NMI
2. HardFault

这两个系统级别中断

三、FAULTMASK

FAULTMASK = 1 时：

1. 屏蔽所有可屏蔽中断
2. 甚至屏蔽 HardFault

仍然不会屏蔽 NMI。

这个寄存器极少在普通应用中使用。

关于 HardFault 与 NMI

HardFault：

当系统发生严重异常时触发，例如：

1. 访问非法地址
2. 执行非法指令
3. 总线错误
4. 使用错误

默认处理函数通常是死循环：

while(1);

NMI（Non-Maskable Interrupt）：

最高优先级中断，

不能被任何寄存器屏蔽。

常见触发原因：

1. 看门狗异常
2. 时钟失锁
3. 外部硬件异常

FreeRTOS 是如何实现临界区的？

理解了这些寄存器之后，

我们就可以回答：

taskENTER_CRITICAL() 是如何屏蔽中断的，以及taskEXIT_CRITICAL() 如果退出临界区，解除屏蔽的。

---

taskENTER_CRITICAL 屏蔽中断的实现原理：

设置 BASEPRI = configMAX_SYSCALL_INTERRUPT_PRIORITY。

也就是说：

屏蔽优先级数值 ≥ configMAX_SYSCALL_INTERRUPT_PRIORITY 的中断。

由于 Cortex-M 采用"数值越小优先级越高"的规则，因此：

1. 数值较大的（低优先级中断） → 被屏蔽
2. 数值较小的（高优先级中断） → 仍然可以响应

换句话说：

FreeRTOS 并没有关闭所有中断，而是只屏蔽"可调用系统 API 的那一类中断"。

这样设计的目的，是在保证临界区安全的同时：

仍然允许极高优先级的中断（如紧急中断）继续执行，从而保证系统实时性。

另外，taskENTER_CRITICAL() 还做了一件重要的事情：

维护临界区嵌套计数（uxCriticalNesting）

也就是说：

1. 每调用一次 taskENTER_CRITICAL → 计数 +1
2. 支持"临界区嵌套"使用

---

taskEXIT_CRITICAL 解除中断屏蔽的过程：

taskEXIT_CRITICAL() 并不会每次调用都立即恢复中断，而是：

1. 先将嵌套计数减 1
2. 只有当计数减到 0 时，才真正恢复中断

最终的恢复动作是：

BASEPRI = 0

这表示：

取消中断屏蔽阈值，恢复所有可屏蔽中断的响应能力。

---

核心总结

taskENTER_CRITICAL 的本质：

都是通过修改 Cortex-M 的 BASEPRI 寄存器，来控制中断响应范围。

它们并不是在"操作任务"，而是在操作"CPU 的中断屏蔽级别"。

因此：

中断是否能打断任务，最终取决于当前的中断屏蔽状态，而不是任务优先级本身。

临界区的退出

与 xTaskResumeAll() 不同，taskEXIT_CRITICAL() 几乎不做"内核层面的处理"。

它只做一件事： 先嵌套计数-1，然后在嵌套计数归零时，把 BASEPRI 清零，恢复中断响应。

之后发生的事情，其实不是它"主动做的"，而是硬件自动触发的：

1. 之前被屏蔽的中断（如 Tick）开始执行
2. 如果这些中断触发了调度（如 PendSV）
3. 才会进一步发生任务切换

所以可以这样对比总结：

1. xTaskResumeAll()：主动处理一堆内核事务（补调度、处理延迟列表等）
2. taskEXIT_CRITICAL()：只恢复中断，后续一切交给中断机制自然推进

一句话总结：

调度器恢复是"内核主动收尾"，而临界区退出只是"打开中断开关"。

临界区嵌套

taskENTER_CRITICAL() 的嵌套机制

在 FreeRTOS 中，taskENTER_CRITICAL() 支持嵌套调用。

也就是说：

可以在一个临界区内部再次进入临界区，而不会破坏中断屏蔽状态。

其本质实现方式是：

通过内部计数器（临界区嵌套计数）来维护嵌套深度。

具体机制如下：

1. 每调用一次 taskENTER_CRITICAL() → 计数器递增；
2. 每调用一次 taskEXIT_CRITICAL() → 计数器递减；
3. 只有当计数器递减至 0 时，才真正恢复中断。

这意味着：

只有"最后一次退出"临界区时，才会重新开启中断。

嵌套示例

taskENTER_CRITICAL();  // 第一次进入，计数器 = 1，屏蔽中断

// ... 临界区代码1 ...

taskENTER_CRITICAL();  // 第二次进入，计数器 = 2，中断仍然屏蔽

// ... 临界区代码2 ...

taskEXIT_CRITICAL();   // 计数器 = 1，中断仍然保持屏蔽

taskEXIT_CRITICAL();   // 计数器 = 0，恢复中断

可以看到：

中断只在"最外层临界区退出"时恢复。

为什么需要嵌套支持

在实际工程中，

某些函数内部可能已经使用了临界区，

而上层调用函数也可能使用了临界区。

如果不支持嵌套，

则会导致：

1. 中断提前被恢复；
2. 临界区保护失效；
3. 出现数据竞争风险。

因此：

嵌套计数机制是保证临界区安全性的关键。

---

底层实现说明（Cortex-M）

在 Cortex-M 端口中：

FreeRTOS 使用 BASEPRI 寄存器来屏蔽部分中断。

taskENTER_CRITICAL()：

1. 提高 BASEPRI 屏蔽级别；
2. 同时增加嵌套计数。

taskEXIT_CRITICAL()：

1. 减少嵌套计数；
2. 当计数归零时恢复 BASEPRI。

---

注意事项

必须保证：

每一个 taskENTER_CRITICAL()都有一个对应的 taskEXIT_CRITICAL()

否则：

计数器无法归零，中断将永久处于屏蔽状态，系统将失去实时响应能力。

---

小结

taskENTER_CRITICAL 的嵌套机制依赖：

内部计数器维护临界区层级。

其原则是：

进入几次，就必须退出几次。只有最外层退出时，中断才会真正恢复。

重要的提醒

在我们创建使用多任务FreeRTOS系统时，（默认配置下）如果希望禁用中断的临界区功能生效，应该遵循以下原则：

1. 用户自定义中断的优先级不要高于阈值（11），即中断优先级数值应满足：大于或等于11。
   1. 推荐设置为 11 或 12。
   2. 这样这些中断才能被 BASEPRI 正常屏蔽，从而保证临界区有效。
   3. 如果优先级设置得更高（数值更小，例如 0~10），则不会被屏蔽，临界区将失去保护作用。
2. 自定义中断优先级设置为 11 或 12 已经足够使用，这是因为：
   1. 它们仍然属于"较高优先级中断"，响应速度已经很快（毕竟这个优先级已经高于任务调度的中断优先级了）。
   2. 同时又处于 FreeRTOS 可管理范围内（可被 BASEPRI 屏蔽），可以安全调用 FromISR API。

注意：

只有优先级数值 ≥ configMAX_SYSCALL_INTERRUPT_PRIORITY 的中断，才允许调用 FreeRTOS API（FromISR 版本）。

原因也很简单：

FreeRTOS 内核在操作关键数据结构（如就绪列表、延时列表等）时，大量依赖临界区进行保护。

而临界区的本质，是通过 BASEPRI 屏蔽"一部分中断"。

如果你定义的中断优先级过高（数值更小），不受 BASEPRI 控制，那么就会出现这种情况：

内核正在修改链表 → 你这个高优先级中断突然打断 → 又调用了 FreeRTOS API → 再次操作这些链表

结果就是：

内核数据结构被破坏，系统直接异常甚至崩溃。

所以，必须牢记一个结论：

用户自定义中断的优先级，不要高于 configMAX_SYSCALL_INTERRUPT_PRIORITY 对应的阈值。

也就是说：

中断优先级数值必须 ≥ 该阈值（例如 ≥ 11）。
