PL3380 是AC/DC可调输出3.3V/5V，100MA输出非隔离降压型恒压输出芯片，适用于90Vac~265Vac全电压输入的非隔离电源。
PL3380落地应用产品（主力量产场景）
智能家居：WiFi / 蓝牙模组、智能插座、人体感应小夜灯、遥控开关供电（5V 单片机）
小家电：破壁机 / 加湿器 / 暖手宝 / 暖宫腰带主控电源、红外遥控板
安防传感：燃气报警器、门磁感应器、烟雾报警器 3.3V 供电
LED 类：小功率 LED 面板灯、橱柜灯驱动电源.
同系列延伸选型（PL338x）
PL3380：5V100mA｜PL3380L：3.3V150mA
PL3381：5V200mA｜PL3382：5V275mA

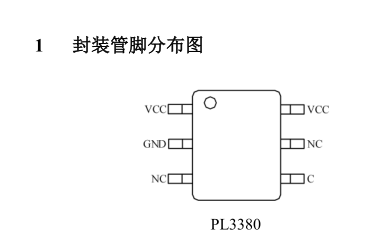

PL3380管脚分布：

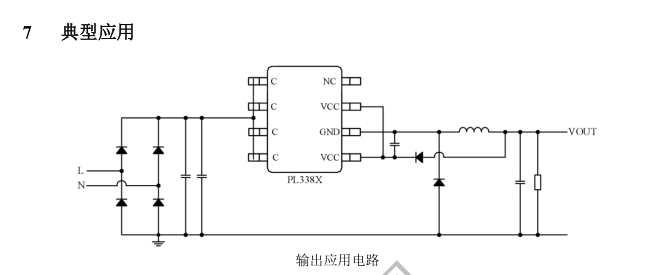

典型应用电路：
PL3380 标准 5V/100mA 最简应用电路 + BOM（全电压 90~265VAC）
1、AC 输入→整流部分
DB1：整流桥 1A/1000V（或 4 颗 1N4007）
C1：1μF/400V 电解（高压主滤波）
无启动电阻，芯片内置高压启动
2、芯片周边
C2：10μF/25V（VCC 脚就近落地，关键）
L1：功率电感 6.8mH~10mH/0.3A（工字电感）
D1：快恢复二极管 FR107/UF4007（续流）
C3：1000μF/10V（输出主滤波）+104 瓷片并联
无 FB 分压电阻、无 CS 采样电阻，BOM 极少
3、电压配置
SEL 开路：PL3380 → 5V/100mA
SEL 短接 GND：PL3380L →3.3V/150mA
PCB 布局要点（EMC & 稳定性关键）
C1 高压电容紧贴整流桥，高压走线短粗
C2 紧贴 4、6 脚 VCC 与 GND，走线最短
DRAIN (5 脚)→电感 L1 走线尽量短（开关高频点）
功率回路（D→L→D1→C3→GND）闭环缩小面积，抑制 EMI
GND 大面积铺铜，高低压地单点汇合
自带频率抖频，常规不用 Y 电容即可过 EMC/3C
PL3380 VS LP2601全参数对比：
PL3380,LP2601两款均为AC85~265V 非隔离 Buck 小功率恒压电源 IC，标准 5V/100mA 主力方案，主打小家电、智能灯具、模块供电.
| 项目 | PL3380（聚元微） | LP2601（芯茂微） |
|---|---|---|
| 封装 | SOP-8（8 引脚）、SOT23-6 | SOT23-6L（6 引脚，贴片更小） |
| 内置 MOS 耐压 | 650V | ≥800V（高压余量更大，雷击耐压优） |
| 控制架构 | PFM+PWM 混合（轻载 PFM、重载 PWM） | QR 临界导通（谷底开关，固定临界模式） |
| 输出配置 | SEL 引脚二选一：3.3V/5V 固定输出，无 FB 分压 | 带 FB 引脚，电阻可调 3.3V~12V 任意电压 |
| 典型功率 | 5V/100mA；PL3380L=3.3V/150mA | 5V/100mA，极限短时 150~200mA |
| 空载功耗 | ＜60mW | ＜75mW@230VAC（EUPE 六级待机） |
| 外围 BOM | 极简，无 FB 分压电阻，不用采样电阻 | 需 FB 分压电阻，无 CS 采样电阻 |
| EMC | 内置抖频扩频，EMI 更容易过认证 | 无内置抖频，EMI 整改略麻烦 |
| 保护 | VCC 过压 / 欠压、短路、开路、逐周期限流、OTP | VCC 钳位 / 欠压、OTP、短路自恢复、OCP |
| 输入 AC | 90~265VAC | 85~265VAC（低压适应性略好） |
选型推荐
选 PL3380 场景
固定 5V/3.3V 量产、不想改动分压，追求最简 BOM
设备长期待机（智能插座、IoT 模块），看重低空载功耗
产品需要轻松过 EMC、减少整改成本.
选 LP2601 场景:
一款 IC 做多档电压（3.3/5/12V），通用备货降库存
PCB 空间极小（球泡灯、小型适配器）
电网恶劣地区、高压浪涌多，优先 800V 耐压.
