STM32 零基础可移植教程 16：ADC + DMA 连续采样，为什么不用 CPU 一直搬数据

上一篇我们做了 ADC 多通道扫描。

流程大概是：

bash 复制代码

启动 ADC

等待第 1 个通道转换完成

读 CH0

等待第 2 个通道转换完成

读 CH1

等待第 3 个通道转换完成

读 CH2

这个方式很适合入门，因为每一步都看得见。

但工程里如果 ADC 采样频率高一点，通道多一点，CPU 就会很累。

比如你要一直采三路电压：

bash 复制代码

CH0、CH1、CH2、CH0、CH1、CH2、CH0、CH1、CH2...

如果每个数据都让 CPU 去等、去拿、去放进数组，那 CPU 就像站在快递柜旁边，来一个包裹拿一个包裹。

DMA 的作用就是：

bash 复制代码

ADC 转换完一个数据后，DMA 自动把数据搬到内存数组

CPU 不用每个点都盯着

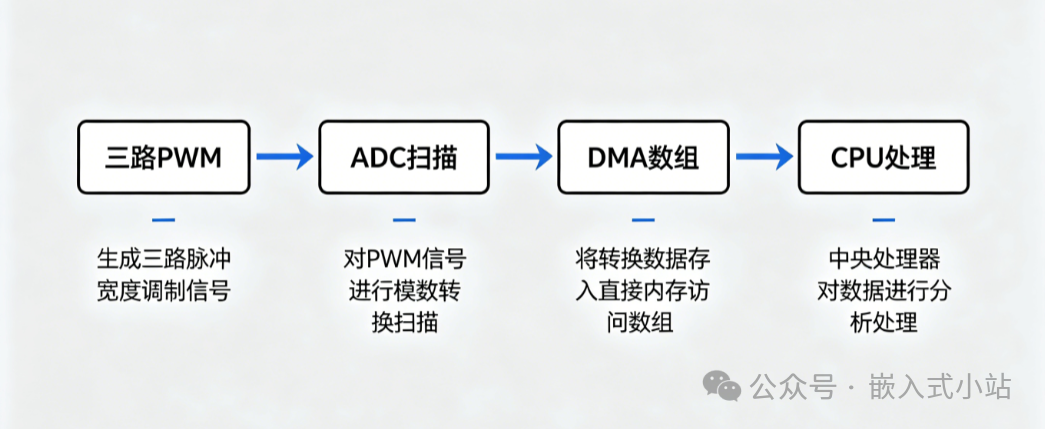

这一篇我们继续沿用第 15 篇的硬件思路：

bash 复制代码

三路 PWM 输出不同占空比

三根杜邦线接回三路 ADC 输入

ADC 扫描三路输入

DMA 自动把结果搬进数组

主循环只负责算平均值和串口打印

这篇只解决一个明确目标：

bash 复制代码

用 ADC + DMA Circular 模式连续采集三路 PWM 平均电压

先不做复杂滤波，不做多任务，不做 FreeRTOS，也不把 DMA 和串口 DMA 混在一起。

先把 ADC + DMA 这条链路跑通。

本篇目标

最终现象：

bash 复制代码

PWM0 = 25%

PWM1 = 50%

PWM2 = 75%


ADC + DMA 后台连续采样

串口持续输出三路平均电压

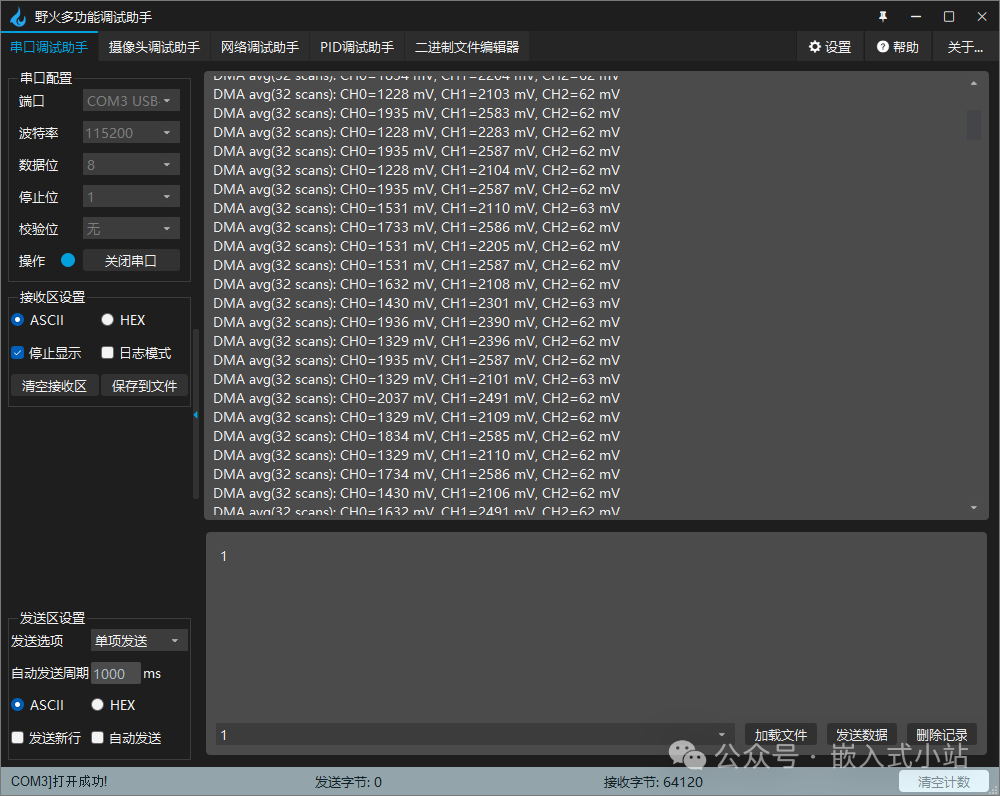

串口大概会看到：

bash 复制代码

ADC DMA circular test

PWM0=25%, PWM1=50%, PWM2=75%

DMA avg(32 scans): CH0=825 mV, CH1=1650 mV, CH2=2475 mV

DMA avg(32 scans): CH0=824 mV, CH1=1648 mV, CH2=2473 mV

数值不需要完全一样。

只要大致满足：

bash 复制代码

CH0 < CH1 < CH2

并且接近 25%、50%、75% 对应的平均电压，就说明方向是对的。

本篇用到的外设：

bash 复制代码

TIM PWM Output

ADC Regular Scan

DMA Circular

USART printf

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意带 ADC、DMA、PWM 的 STM32 都可以

下载器

ST-LINK/V2 或板载 ST-LINK

杜邦线

3 根，用来把三路 PWM 接回三路 ADC

串口工具

用来看 DMA 采样结果

原理图

确认 PWM 输出脚和 ADC 输入脚

本篇建议直接复制第 15 篇工程。

因为第 15 篇已经有：

bash 复制代码

三路 PWM 输出

三路 ADC 输入

串口 printf

Rank 1/2/3 扫描顺序

这篇只是在 ADC 后面加 DMA。

硬件连接仍然是：

bash 复制代码

PWM_OUT0 -> ADC_IN0

PWM_OUT1 -> ADC_IN1

PWM_OUT2 -> ADC_IN2

再次提醒：

bash 复制代码

PWM 输出脚和 ADC 输入脚不是同一个脚

PWM 负责造信号，ADC 负责读信号。

DMA 到底帮我们做了什么

不用 DMA 时，CPU 要做很多重复动作：

bash 复制代码

ADC 转换完成了吗？

好了，CPU 读一次 ADC 数据寄存器

放到变量里


ADC 又转换完成了吗？

好了，CPU 再读一次

再放到变量里

这个过程本身不难，但是很占 CPU 注意力。

用了 DMA 后，流程变成：

bash 复制代码

ADC 转换完成一个数据

DMA 自动从 ADC 数据寄存器搬到内存数组

搬完一个，数组下标自动往后走

搬满一半，通知 CPU

搬满一整圈，再通知 CPU

CPU 不需要每个采样点都去等。

它只需要在合适的时候处理一块已经采好的数据。

可以把 DMA 理解成一个"后台搬运工"：

bash 复制代码

ADC 负责生产数据

DMA 负责搬数据

内存数组负责存数据

CPU 负责处理一整块数据

先看懂 DMA 数组里数据怎么排

这是 ADC 多通道 DMA 最容易把新手绕晕的地方。

我们配置 3 个 ADC 通道：

bash 复制代码

Rank 1 -> CH0

Rank 2 -> CH1

Rank 3 -> CH2

ADC 每扫描一轮，会产生 3 个数据：

bash 复制代码

CH0, CH1, CH2

DMA 会按转换顺序把它们放进数组。

所以数组不是这样排的：

bash 复制代码

CH0, CH0, CH0, CH0...

CH1, CH1, CH1, CH1...

CH2, CH2, CH2, CH2...

而是这样排的：

bash 复制代码

buffer[0] = 第 1 轮 CH0

buffer[1] = 第 1 轮 CH1

buffer[2] = 第 1 轮 CH2


buffer[3] = 第 2 轮 CH0

buffer[4] = 第 2 轮 CH1

buffer[5] = 第 2 轮 CH2


buffer[6] = 第 3 轮 CH0

buffer[7] = 第 3 轮 CH1

buffer[8] = 第 3 轮 CH2

也就是：

bash 复制代码

CH0, CH1, CH2, CH0, CH1, CH2, CH0, CH1, CH2...

代码里算平均值时，就要按这个规律取：

bash 复制代码

buffer[scan *
3
 +
0
] -> CH0

buffer[scan *
3
 +
1
] -> CH1

buffer[scan *
3
 +
2
] -> CH2

这里的 0/1/2 对应的是 ADC Rank 顺序，不是天然对应 ADC 通道号。

为什么要用 Circular 模式

DMA 常见有两种模式：

模式

含义

本篇是否使用

| --- | --- | --- |

Normal

搬满指定长度后停止

暂不使用

Circular

搬满后从数组开头继续搬

使用

我们希望 ADC 一直采样，所以选：

bash 复制代码

DMA Circular

这样 DMA buffer 会像一个环：

bash 复制代码

前半段填满 -> 回调通知 CPU

后半段填满 -> 回调通知 CPU

再回到前半段继续填

本篇代码把数组分成两半：

bash 复制代码

前半段：32 轮扫描，每轮 3 个通道，共 96 个数据

后半段：32 轮扫描，每轮 3 个通道，共 96 个数据

总数组长度是：

bash 复制代码

3 通道 x 32 轮 x 2 半 = 192 个数据

当 DMA 搬满前 96 个数据时，会进入：

bash 复制代码

HAL_ADC_ConvHalfCpltCallback()

当 DMA 搬满后 96 个数据时，会进入：

bash 复制代码

HAL_ADC_ConvCpltCallback()

我们的回调里不算平均值，只做一件事：

bash 复制代码

告诉主循环：有一半数据准备好了

真正的计算和 printf 放在主循环里做。

这是一个好习惯。

中断和回调里尽量少干活，主循环里再处理业务。

CubeMX 配置步骤

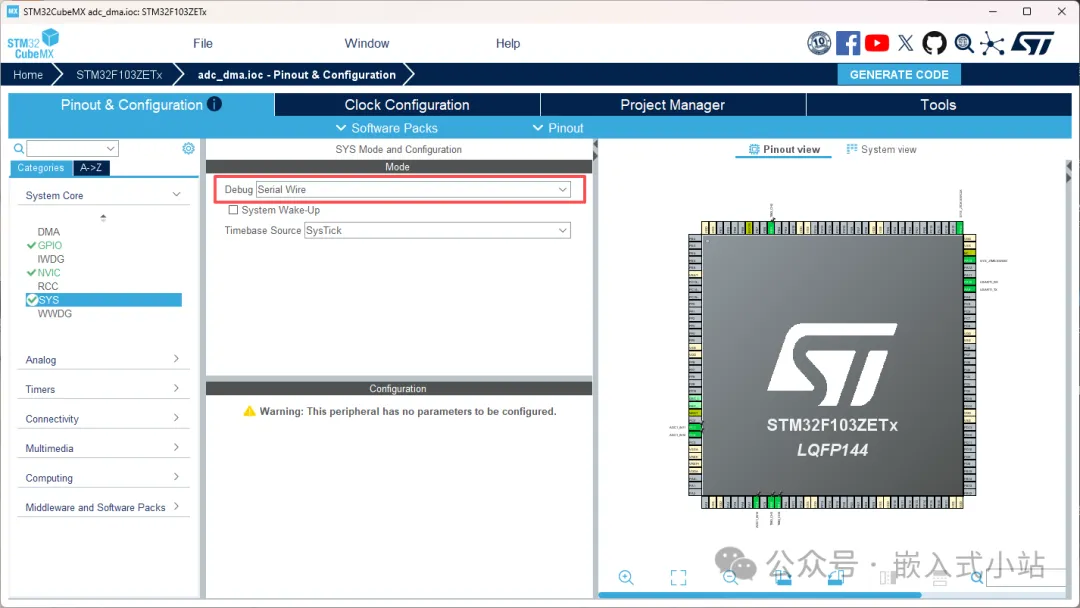

1. 复制第 15 篇工程

建议复制第 15 篇工程，改名为：

bash 复制代码

16_adc_dma

如果你重新建工程，也可以按前面的流程走：

选择芯片型号；
SYS -> Debug 设置为 Serial Wire；
配好 USART，用于 printf；
配好三路 PWM；
配好三路 ADC；
再加 DMA。

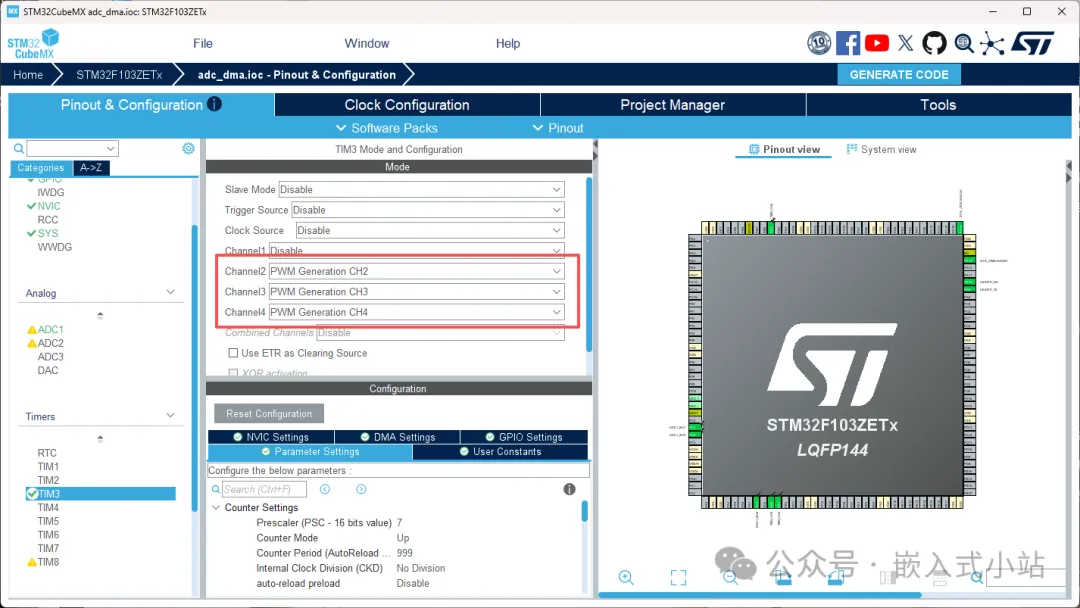

2. 保留三路 PWM 输出

这部分和第 15 篇一样。

本篇代码默认三路 PWM 来自：

bash 复制代码

TIM3_CH1

TIM3_CH2

TIM3_CH3

如果你的开发板实际能用的是：

bash 复制代码

PB5 / TIM3_CH2

PB0 / TIM3_CH3

PB1 / TIM3_CH4

那就配置 TIM3 的 CH2、CH3、CH4。

代码里后面把通道宏改成：

bash 复制代码

#define APP_TEST_PWM_CH0 TIM_CHANNEL_2

#define APP_TEST_PWM_CH1 TIM_CHANNEL_3

#define APP_TEST_PWM_CH2 TIM_CHANNEL_4

PWM 推荐先保持：

bash 复制代码

频率：1 kHz

占空比：代码里设置成 25%、50%、75%

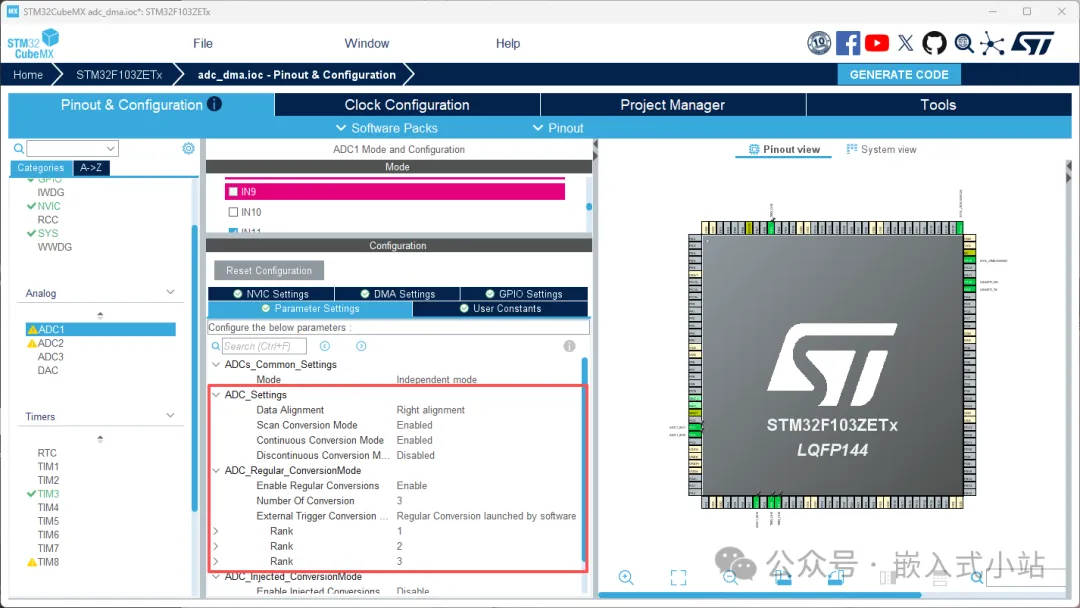

3. 配置 ADC 三通道扫描

ADC 还是配置 3 个 Regular Channel。

示例：

bash 复制代码

Rank 1 -> ADC_CHANNEL_1

Rank 2 -> ADC_CHANNEL_2

Rank 3 -> ADC_CHANNEL_3

对应接线：

bash 复制代码

PWM_OUT0 -> PA1 / ADC1_IN1

PWM_OUT1 -> PA2 / ADC1_IN2

PWM_OUT2 -> PA3 / ADC1_IN3

ADC 参数推荐：

配置项

推荐值

说明

| --- | --- | --- |

Scan Conversion Mode

Enable

必须开，多通道扫描

Continuous Conversion Mode

Enable

必须连续转换，配合 DMA 后台不断采样

Discontinuous Conversion Mode

Disable

新手先不要开

External Trigger Conversion Source

Regular Conversion launched by software

软件启动一次，后面连续转换

Data Alignment

Right alignment

常用右对齐

Number Of Conversion

一轮扫描 3 个通道

DMA Continuous Requests

Enable

如果你的 CubeMX 有这个选项，打开

Sampling Time 可以先选长一点：

bash 复制代码

55.5 Cycles

或者：

bash 复制代码

71.5 Cycles

采样速度不是本篇重点，先让结果稳定。

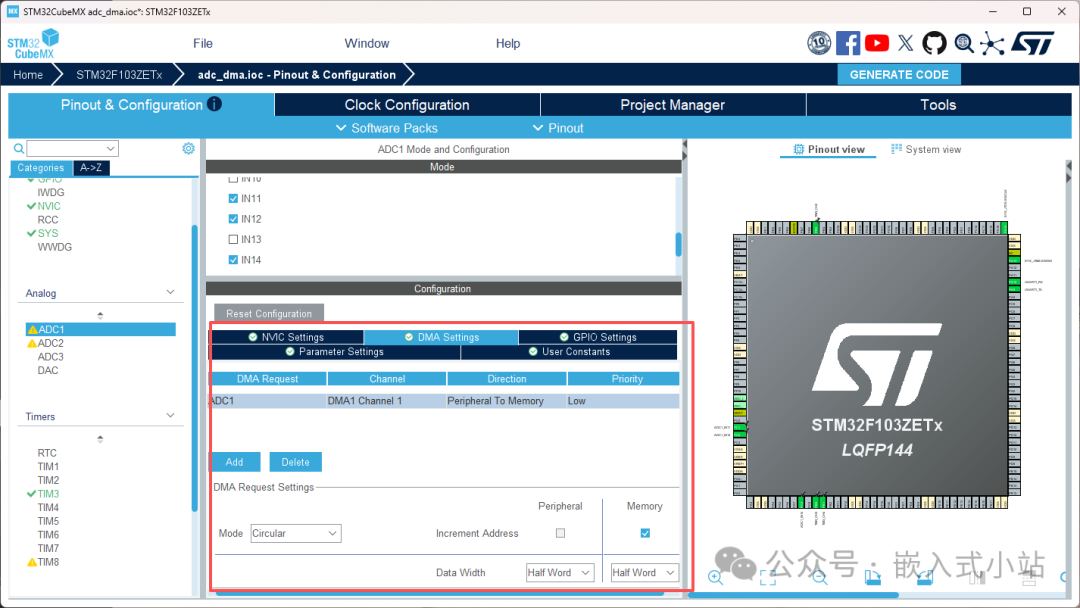

4. 给 ADC 添加 DMA

进入 ADC 的 DMA Settings。

添加一个 DMA 请求。

对于 STM32F103 这类芯片，ADC1 常见对应：

bash 复制代码

DMA1 Channel1

不同芯片系列名字可能不一样，以 CubeMX 显示为准。

DMA 参数推荐：

配置项

推荐值

说明

| --- | --- | --- |

Direction

Peripheral to Memory

ADC 数据寄存器搬到内存

Mode

Circular

搬满后循环继续

Peripheral Increment

Disable

ADC 数据寄存器地址不变

Memory Increment

Enable

内存数组地址要往后走

Peripheral Data Width

Half Word

ADC 12 位数据，用 16 位存

Memory Data Width

Half Word

数组用 uint16_t

Priority

Low / Medium

入门先用默认或中等

5. 打开 DMA 中断

DMA 要触发半满和全满回调，需要 DMA 中断。

在 CubeMX 里确认：

bash 复制代码

DMA interrupt 已启用

对于 STM32F103，可能看到：

bash 复制代码

DMA1 Channel1 global interrupt

并且生成的 stm32f1xx_it.c 里应该有类似：

bash 复制代码

void DMA1_Channel1_IRQHandler(void)
{

  HAL_DMA_IRQHandler(&hdma_adc1);

}

如果没有这个中断函数，DMA 可能能搬数据，但半满/全满回调进不来。

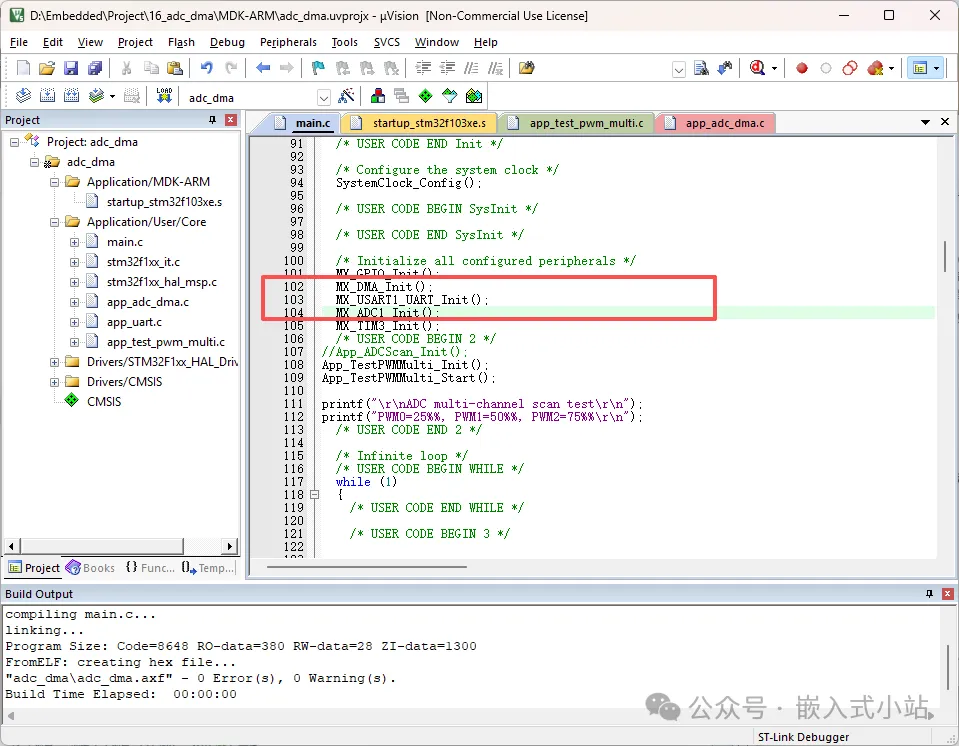

6. 确认 MX_DMA_Init 的位置

CubeMX 通常会在 main.c 里生成：

bash 复制代码

MX_GPIO_Init();

MX_DMA_Init();

MX_ADC1_Init();

MX_TIM3_Init();

MX_USART1_UART_Init();

注意：

bash 复制代码

MX_DMA_Init() 一般要在 MX_ADC1_Init() 前面

因为 ADC 初始化时会把 ADC 句柄和 DMA 句柄关联起来。

如果顺序不对，后面 HAL_ADC_Start_DMA() 可能出问题。

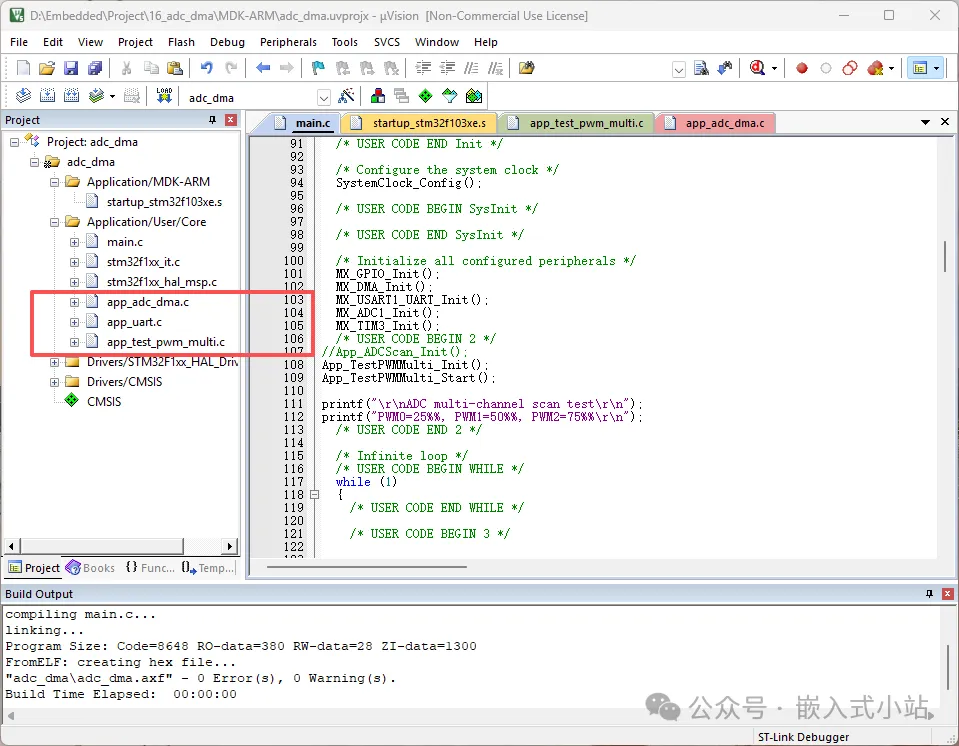

Keil 工程生成和编译

打开 Keil 后，先编译 CubeMX 生成的工程：

bash 复制代码

Build / F7

确认没有错误：

bash 复制代码

0 Error(s)

然后添加本篇代码文件。

本篇新增 4 个文件：

bash 复制代码

Core/Inc/app_adc_dma.h

Core/Src/app_adc_dma.c

Core/Inc/app_test_pwm_multi.h

Core/Src/app_test_pwm_multi.c

app_test_pwm_multi.h/.c 和第 15 篇一样，用来输出三路 PWM。

app_adc_dma.h/.c 是本篇重点，用来启动 ADC DMA、处理半缓冲和全缓冲数据。

如果你手动新建 .c 文件，记得在 Keil 工程树里添加：

bash 复制代码

Core/Src/app_adc_dma.c

Core/Src/app_test_pwm_multi.c

完整代码

1. 新建 `Core/Inc/app_adc_dma.h`

bash 复制代码

#ifndef APP_ADC_DMA_H

#define APP_ADC_DMA_H


#include "main.h"

#include <stdint.h>


#define APP_ADC_DMA_CHANNEL_COUNT       3u

#define APP_ADC_DMA_SCAN_COUNT_PER_BLOCK 32u


typedef
struct{


uint32_t
 raw[APP_ADC_DMA_CHANNEL_COUNT];


uint32_t
 voltage_mv[APP_ADC_DMA_CHANNEL_COUNT];


uint32_t
 scan_count;

} App_ADCDMA_Result;


void App_ADCDMA_Init(void)
;

HAL_StatusTypeDef App_ADCDMA_Start(void)
;

void App_ADCDMA_Stop(void)
;

uint8_t App_ADCDMA_GetResult(App_ADCDMA_Result *result)
;


#endif

这里有两个宏要看懂：

bash 复制代码

#define APP_ADC_DMA_CHANNEL_COUNT        3u

#define APP_ADC_DMA_SCAN_COUNT_PER_BLOCK 32u

意思是：

bash 复制代码

每轮扫描 3 个通道

每半个 DMA buffer 里放 32 轮扫描

所以每半块数据长度是：

bash 复制代码

3 x 32 = 96 个 ADC 数据

2. 新建 `Core/Src/app_adc_dma.c`

bash 复制代码

#include "app_adc_dma.h"


#ifndef APP_ADC_DMA_HANDLE

#define APP_ADC_DMA_HANDLE hadc1

#endif


#ifndef APP_ADC_DMA_VREF_MV

#define APP_ADC_DMA_VREF_MV 3300u

#endif


#ifndef APP_ADC_DMA_MAX_RAW

#define APP_ADC_DMA_MAX_RAW 4095u

#endif


#ifndef APP_ADC_DMA_ENABLE_CALIBRATION

#define APP_ADC_DMA_ENABLE_CALIBRATION 0u

#endif


#define APP_ADC_DMA_BLOCK_LENGTH \    (APP_ADC_DMA_CHANNEL_COUNT * APP_ADC_DMA_SCAN_COUNT_PER_BLOCK)


#define APP_ADC_DMA_BUFFER_LENGTH \    (APP_ADC_DMA_BLOCK_LENGTH * 2u)


extern
 ADC_HandleTypeDef APP_ADC_DMA_HANDLE;


static
uint16_t
 s_adc_dma_buffer[APP_ADC_DMA_BUFFER_LENGTH];

static
volatile
uint8_t
 s_half_ready =
0u
;

static
volatile
uint8_t
 s_full_ready =
0u
;


static uint32_t App_ADCDMA_RawToVoltageMv(uint32_t raw)
{


return
 (raw * APP_ADC_DMA_VREF_MV) / APP_ADC_DMA_MAX_RAW;

}


static void App_ADCDMA_CalcBlock(uint32_t start_index, App_ADCDMA_Result *result)
{


uint64_t
 sum[APP_ADC_DMA_CHANNEL_COUNT] = {
0u
};


uint32_t
 scan;


uint8_t
 ch;



for
 (scan =
0u
; scan < APP_ADC_DMA_SCAN_COUNT_PER_BLOCK; scan++)

    {


for
 (ch =
0u
; ch < APP_ADC_DMA_CHANNEL_COUNT; ch++)

        {

            sum[ch] += s_adc_dma_buffer[start_index +

                                        (scan * APP_ADC_DMA_CHANNEL_COUNT) +

                                        ch];

        }

    }



for
 (ch =
0u
; ch < APP_ADC_DMA_CHANNEL_COUNT; ch++)

    {

        result->raw[ch] = (
uint32_t
)(sum[ch] / APP_ADC_DMA_SCAN_COUNT_PER_BLOCK);

        result->voltage_mv[ch] = App_ADCDMA_RawToVoltageMv(result->raw[ch]);

    }


    result->scan_count = APP_ADC_DMA_SCAN_COUNT_PER_BLOCK;

}


void App_ADCDMA_Init(void)
{

    s_half_ready =
0u
;

    s_full_ready =
0u
;


#if APP_ADC_DMA_ENABLE_CALIBRATION

    (
void
)HAL_ADCEx_Calibration_Start(&APP_ADC_DMA_HANDLE);

#endif

}


HAL_StatusTypeDef App_ADCDMA_Start(void)
{

    s_half_ready =
0u
;

    s_full_ready =
0u
;



return
 HAL_ADC_Start_DMA(&APP_ADC_DMA_HANDLE,

                             (
uint32_t
 *)s_adc_dma_buffer,

                             APP_ADC_DMA_BUFFER_LENGTH);

}


void App_ADCDMA_Stop(void)
{

    (
void
)HAL_ADC_Stop_DMA(&APP_ADC_DMA_HANDLE);

}


uint8_t App_ADCDMA_GetResult(App_ADCDMA_Result *result)
{


uint32_t
 start_index;


uint8_t
 has_block =
0u
;



if
 (result ==
0
)

    {


return
0u
;

    }


    __disable_irq();


if
 (s_half_ready !=
0u
)

    {

        s_half_ready =
0u
;

        start_index =
0u
;

        has_block =
1u
;

    }


else
if
 (s_full_ready !=
0u
)

    {

        s_full_ready =
0u
;

        start_index = APP_ADC_DMA_BLOCK_LENGTH;

        has_block =
1u
;

    }


else

    {

        start_index =
0u
;

    }

    __enable_irq();



if
 (has_block ==
0u
)

    {


return
0u
;

    }


    App_ADCDMA_CalcBlock(start_index, result);



return
1u
;

}


void HAL_ADC_ConvHalfCpltCallback(ADC_HandleTypeDef *hadc)
{


if
 (hadc == &APP_ADC_DMA_HANDLE)

    {

        s_half_ready =
1u
;

    }

}


void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef *hadc)
{


if
 (hadc == &APP_ADC_DMA_HANDLE)

    {

        s_full_ready =
1u
;

    }

}

这段代码里有几个重点。

第一，DMA buffer 是 uint16_t：

bash 复制代码

static

uint16_t
 s_adc_dma_buffer[APP_ADC_DMA_BUFFER_LENGTH];

因为 ADC 是 12 位结果，用 16 位存比较合适。

第二，启动 DMA 时传入整个 buffer：

bash 复制代码

HAL_ADC_Start_DMA(&APP_ADC_DMA_HANDLE,

                  (
uint32_t
 *)s_adc_dma_buffer,

                  APP_ADC_DMA_BUFFER_LENGTH);

APP_ADC_DMA_BUFFER_LENGTH 是转换次数，不是字节数。

第三，回调里只置标志：

bash 复制代码

s_half_ready =
1u
;

s_full_ready =
1u
;

不要在回调里 printf()。

也不要在回调里做很长的平均计算。

第四，App_ADCDMA_GetResult() 里用了：

bash 复制代码

__disable_irq();

...

__enable_irq();

这里是在保护 s_half_ready 和 s_full_ready 这两个标志。

因为它们会在 DMA 中断回调里被修改，也会在主循环里被读取和清零。

这个点前面"临界区"番外已经讲过，这里就是一个真实应用场景。

3. 新建 `Core/Inc/app_test_pwm_multi.h`

这个文件和第 15 篇一致，用来输出三路 PWM。

bash 复制代码

#ifndef APP_TEST_PWM_MULTI_H

#define APP_TEST_PWM_MULTI_H


#include "main.h"

#include <stdint.h>


#define APP_TEST_PWM_COUNT 3u


void App_TestPWMMulti_Init(void)
;

HAL_StatusTypeDef App_TestPWMMulti_Start(void)
;

void App_TestPWMMulti_Stop(void)
;

void App_TestPWMMulti_SetFrequency(uint32_t frequency_hz)
;

void App_TestPWMMulti_SetDutyPermille(uint8_t index, uint16_t duty_permille)
;

void App_TestPWMMulti_SetAllDuty(uint16_t duty0_permille,                                 uint16_t duty1_permille,                                 uint16_t duty2_permille)
;


#endif

4. 新建 `Core/Src/app_test_pwm_multi.c`

bash 复制代码

#include "app_test_pwm_multi.h"


#ifndef APP_TEST_PWM_MULTI_HANDLE

#define APP_TEST_PWM_MULTI_HANDLE htim3

#endif


#ifndef APP_TEST_PWM_CH0

#define APP_TEST_PWM_CH0 TIM_CHANNEL_1

#endif


#ifndef APP_TEST_PWM_CH1

#define APP_TEST_PWM_CH1 TIM_CHANNEL_2

#endif


#ifndef APP_TEST_PWM_CH2

#define APP_TEST_PWM_CH2 TIM_CHANNEL_3

#endif


#ifndef APP_TEST_PWM_MULTI_COUNTER_CLK_HZ

#define APP_TEST_PWM_MULTI_COUNTER_CLK_HZ 1000000u

#endif


#ifndef APP_TEST_PWM_MULTI_DEFAULT_FREQ_HZ

#define APP_TEST_PWM_MULTI_DEFAULT_FREQ_HZ 1000u

#endif


#ifndef APP_TEST_PWM_MULTI_MAX_ARR

#define APP_TEST_PWM_MULTI_MAX_ARR 0xFFFFu

#endif


extern
 TIM_HandleTypeDef APP_TEST_PWM_MULTI_HANDLE;


static
const
uint32_t
 s_pwm_channel[APP_TEST_PWM_COUNT] =

{

    APP_TEST_PWM_CH0,

    APP_TEST_PWM_CH1,

    APP_TEST_PWM_CH2

};


static
uint32_t
 s_period_counts =
1000u
;

static
uint16_t
 s_duty_permille[APP_TEST_PWM_COUNT] = {
250u
,
500u
,
750u
};


void App_TestPWMMulti_Init(void)
{

    App_TestPWMMulti_SetFrequency(APP_TEST_PWM_MULTI_DEFAULT_FREQ_HZ);

    App_TestPWMMulti_SetAllDuty(
250u
,
500u
,
750u
);

}


HAL_StatusTypeDef App_TestPWMMulti_Start(void)
{

    HAL_StatusTypeDef status;


uint8_t
 i;



for
 (i =
0u
; i < APP_TEST_PWM_COUNT; i++)

    {

        status = HAL_TIM_PWM_Start(&APP_TEST_PWM_MULTI_HANDLE, s_pwm_channel[i]);


if
 (status != HAL_OK)

        {


return
 status;

        }

    }



return
 HAL_OK;

}


void App_TestPWMMulti_Stop(void)
{


uint8_t
 i;



for
 (i =
0u
; i < APP_TEST_PWM_COUNT; i++)

    {

        HAL_TIM_PWM_Stop(&APP_TEST_PWM_MULTI_HANDLE, s_pwm_channel[i]);

    }

}


void App_TestPWMMulti_SetFrequency(uint32_t frequency_hz)
{


uint32_t
 arr;



if
 (frequency_hz ==
0u
)

    {

        App_TestPWMMulti_Stop();


return
;

    }


    s_period_counts = APP_TEST_PWM_MULTI_COUNTER_CLK_HZ / frequency_hz;


if
 (s_period_counts <
2u
)

    {

        s_period_counts =
2u
;

    }


    arr = s_period_counts -
1u
;


if
 (arr > APP_TEST_PWM_MULTI_MAX_ARR)

    {

        arr = APP_TEST_PWM_MULTI_MAX_ARR;

        s_period_counts = arr +
1u
;

    }


    __HAL_TIM_SET_AUTORELOAD(&APP_TEST_PWM_MULTI_HANDLE, arr);

    App_TestPWMMulti_SetAllDuty(s_duty_permille[
0
], s_duty_permille[
1
], s_duty_permille[
2
]);

    __HAL_TIM_SET_COUNTER(&APP_TEST_PWM_MULTI_HANDLE,
0u
);

    __HAL_TIM_GENERATE_EVENT(&APP_TEST_PWM_MULTI_HANDLE, TIM_EVENTSOURCE_UPDATE);

}


void App_TestPWMMulti_SetDutyPermille(uint8_t index, uint16_t duty_permille)
{


uint32_t
 ccr;



if
 (index >= APP_TEST_PWM_COUNT)

    {


return
;

    }



if
 (duty_permille >
1000u
)

    {

        duty_permille =
1000u
;

    }


    s_duty_permille[index] = duty_permille;

    ccr = (s_period_counts * duty_permille) /
1000u
;


    __HAL_TIM_SET_COMPARE(&APP_TEST_PWM_MULTI_HANDLE, s_pwm_channel[index], ccr);

}


void App_TestPWMMulti_SetAllDuty(uint16_t duty0_permille,                                 uint16_t duty1_permille,                                 uint16_t duty2_permille)
{

    App_TestPWMMulti_SetDutyPermille(
0u
, duty0_permille);

    App_TestPWMMulti_SetDutyPermille(
1u
, duty1_permille);

    App_TestPWMMulti_SetDutyPermille(
2u
, duty2_permille);

}

main.c 调用方式

1. 添加头文件

在 main.c 顶部添加：

bash 复制代码

/* USER CODE BEGIN Includes */

#include "app_adc_dma.h"

#include "app_test_pwm_multi.h"

#include <stdio.h>

/* USER CODE END Includes */

2. 初始化后启动 PWM 和 ADC DMA

确认 main() 里有这些 CubeMX 初始化函数：

bash 复制代码

MX_GPIO_Init();

MX_DMA_Init();

MX_ADC1_Init();

MX_TIM3_Init();

MX_USART1_UART_Init();

然后在 USER CODE BEGIN 2 中添加：

bash 复制代码

/* USER CODE BEGIN 2 */

App_TestPWMMulti_Init();

App_TestPWMMulti_Start();


App_ADCDMA_Init();

if
 (App_ADCDMA_Start() != HAL_OK)

{


printf
(
"ADC DMA start failed\r\n"
);

}


printf
(
"\r\nADC DMA circular test\r\n"
);

printf
(
"PWM0=25%%, PWM1=50%%, PWM2=75%%\r\n"
);

/* USER CODE END 2 */

顺序建议是：

bash 复制代码

先启动 PWM

再启动 ADC DMA

这样 ADC 开始采样时，输入端已经有 PWM 信号。

3. while 循环里处理 DMA 数据

bash 复制代码

/* USER CODE BEGIN WHILE */

while
 (
1
)

{

/* USER CODE END WHILE */


/* USER CODE BEGIN 3 */

  App_ADCDMA_Result adc;


if
 (App_ADCDMA_GetResult(&adc) !=
0u
)

  {


printf
(
"DMA avg(%lu scans): CH0=%lu mV, CH1=%lu mV, CH2=%lu mV\r\n"
,

             adc.scan_count,

             adc.voltage_mv[
0
],

             adc.voltage_mv[
1
],

             adc.voltage_mv[
2
]);

  }


  HAL_Delay(
10
);

/* USER CODE END 3 */

}

这里的 HAL_Delay(10) 不是用来控制采样。

ADC 和 DMA 已经在后台采样了。

这个延时只是避免主循环空转太快。

编译、下载和验证

代码加完后：

Keil 编译；
下载程序；
打开串口助手；
复位开发板；
观察输出。

串口参数仍然是：

bash 复制代码

115200

8 数据位

1 停止位

无校验

正常输出类似：

bash 复制代码

ADC DMA circular test

PWM0=25%, PWM1=50%, PWM2=75%

DMA avg(32 scans): CH0=826 mV, CH1=1649 mV, CH2=2470 mV

DMA avg(32 scans): CH0=823 mV, CH1=1651 mV, CH2=2475 mV

如果你想验证三路是否真的对应，可以改：

bash 复制代码

App_TestPWMMulti_SetAllDuty(
100u
,
400u
,
900u
);

正常应该看到：

bash 复制代码

CH0 变小

CH1 中等

CH2 变大

移植到其他板子的修改点

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

PWM 输出引脚

不同板子引出的 PWM 脚不同

CubeMX TIM PWM 通道

PWM 通道宏

代码默认 TIM3 CH1/CH2/CH3

| app_test_pwm_multi.c |

PWM 定时器实例

可能不是 htim3

| APP_TEST_PWM_MULTI_HANDLE |

ADC 输入通道

不同板子的模拟输入脚不同

CubeMX ADC Channel

ADC Rank 顺序

决定 DMA buffer 里的数据顺序

CubeMX ADC Regular Rank

ADC 句柄

可能不是 hadc1

| APP_ADC_DMA_HANDLE |

DMA 通道/请求

不同芯片 ADC 对应 DMA 不同

CubeMX DMA Settings

DMA 模式

本篇必须 Circular

CubeMX DMA Mode

DMA 数据宽度

ADC 12 位建议 Half Word

CubeMX DMA Data Width

参考电压

VDDA 不一定刚好 3.3V

| APP_ADC_DMA_VREF_MV |

ADC 分辨率

不是所有系列都固定 12 位

| APP_ADC_DMA_MAX_RAW |

如果你的三路 PWM 是：

bash 复制代码

PB5 / TIM3_CH2

PB0 / TIM3_CH3

PB1 / TIM3_CH4

那么把 app_test_pwm_multi.c 里的通道宏改成：

bash 复制代码

#define APP_TEST_PWM_CH0 TIM_CHANNEL_2

#define APP_TEST_PWM_CH1 TIM_CHANNEL_3

#define APP_TEST_PWM_CH2 TIM_CHANNEL_4

ADC 输入仍然建议另选：

bash 复制代码

PA1 / ADC1_IN1

PA2 / ADC1_IN2

PA3 / ADC1_IN3

然后用杜邦线连接：

bash 复制代码

PB5 -> PA1

PB0 -> PA2

PB1 -> PA3

常见问题排查

1. `HAL_ADC_Start_DMA()` 返回错误

优先检查：

检查项

说明

| --- | --- |

ADC 是否开启 DMA

CubeMX ADC DMA Settings 里是否添加 DMA

DMA 是否初始化

| MX_DMA_Init()

是否生成并调用

初始化顺序

| MX_DMA_Init()

是否在 MX_ADC1_Init() 前面

ADC 句柄是否正确

代码默认 hadc1

DMA 句柄是否关联

| adc.c

里是否有 __HAL_LINKDMA()

2. 串口只打印开头，不打印平均值

这通常说明 DMA 回调没有进来。

检查：

DMA Mode 是否是 Circular；
DMA 中断是否开启；
DMA1_Channel1_IRQHandler() 是否存在；
中断函数里是否调用了 HAL_DMA_IRQHandler(&hdma_adc1)；
ADC 是否 Continuous Conversion Enable；
如果有 DMA Continuous Requests 选项，是否 Enable。

3. 三路数值顺序不对

这大概率是 Rank 顺序、接线顺序、PWM 通道顺序没对上。

按这个顺序查：

看 PWM_OUT0/1/2 实际是哪几个引脚；
看三根杜邦线接到哪几个 ADC 输入；
看 CubeMX ADC Rank 1/2/3；
看 APP_TEST_PWM_CH0/1/2；
看 App_TestPWMMulti_SetAllDuty() 三个参数。

记住：

bash 复制代码

DMA buffer 里的第 0、1、2 个数据，对应的是 Rank 1、Rank 2、Rank 3

不是你心里以为的 PA1、PA2、PA3。

4. 编译提示回调函数重复定义

如果你的工程里别的文件已经写了：

bash 复制代码

HAL_ADC_ConvHalfCpltCallback()

HAL_ADC_ConvCpltCallback()

那再把本篇代码直接加进去，就会重复定义。

解决方法不是删掉其中一个功能，而是合并回调。

例如在已有回调里加判断：

bash 复制代码

if
 (hadc == &hadc1)

{


/* 调用 ADC DMA 相关处理 */

}

一个工程里同名 HAL 回调函数只能定义一次。

5. 数值跳动比较明显

可以尝试：

增大 APP_ADC_DMA_SCAN_COUNT_PER_BLOCK，比如从 32 改成 64；
提高 PWM 频率；
增加 ADC Sampling Time；
确认 PWM 输出和 ADC 输入接线牢靠；
后续接真实模拟传感器时，前端加 RC 滤波。

6. 程序卡在 Error_Handler

常见原因：

CubeMX 配置的 ADC/DMA 不完整；
DMA 初始化顺序不对；
ADC 校准 API 不适配当前芯片；
PWM 或 ADC 引脚冲突；
HAL_ADC_Start_DMA() 返回错误后你在代码里进入了错误处理。

排查时可以先把错误打印出来，不要一上来就怀疑 DMA 原理。

7. DMA 能用，但 CPU 读取的数据偶尔怪

本篇用了半缓冲和全缓冲回调，就是为了避免 CPU 正在处理的那一半数据被 DMA 继续写。

如果你自己改成直接随便读整个 buffer，就可能读到 DMA 正在更新的数据。

入门阶段建议先保留这种结构：

bash 复制代码

半满 -> 处理前半段

全满 -> 处理后半段

等这个模式跑通了，再考虑更复杂的数据处理。

本篇小结

这一篇我们完成了 ADC + DMA 连续采样。

你现在应该知道：

ADC 负责转换模拟量；
DMA 负责把 ADC 数据自动搬到内存数组；
Circular 模式适合连续采样；
多通道 ADC DMA 的数组顺序是 CH0, CH1, CH2, CH0, CH1, CH2...；
半满回调和全满回调适合通知主循环处理一块数据；
回调里不要做复杂计算和 printf()；
主循环和中断共享标志时，可以用很短的临界区保护。

到这里，ADC 这条线已经从：

bash 复制代码

单通道轮询

走到了：

bash 复制代码

多通道扫描 + DMA 连续搬运

下一篇我们切到串口 DMA：

STM32 USART + DMA + IDLE：串口不定长接收怎么做。

前面我们已经做过串口单字节中断和一行命令，下一篇会把串口接收升级成更接近工程项目的写法。

STM32 零基础可移植教程 16：ADC + DMA 连续采样，为什么不用 CPU 一直搬数据
