I2C:

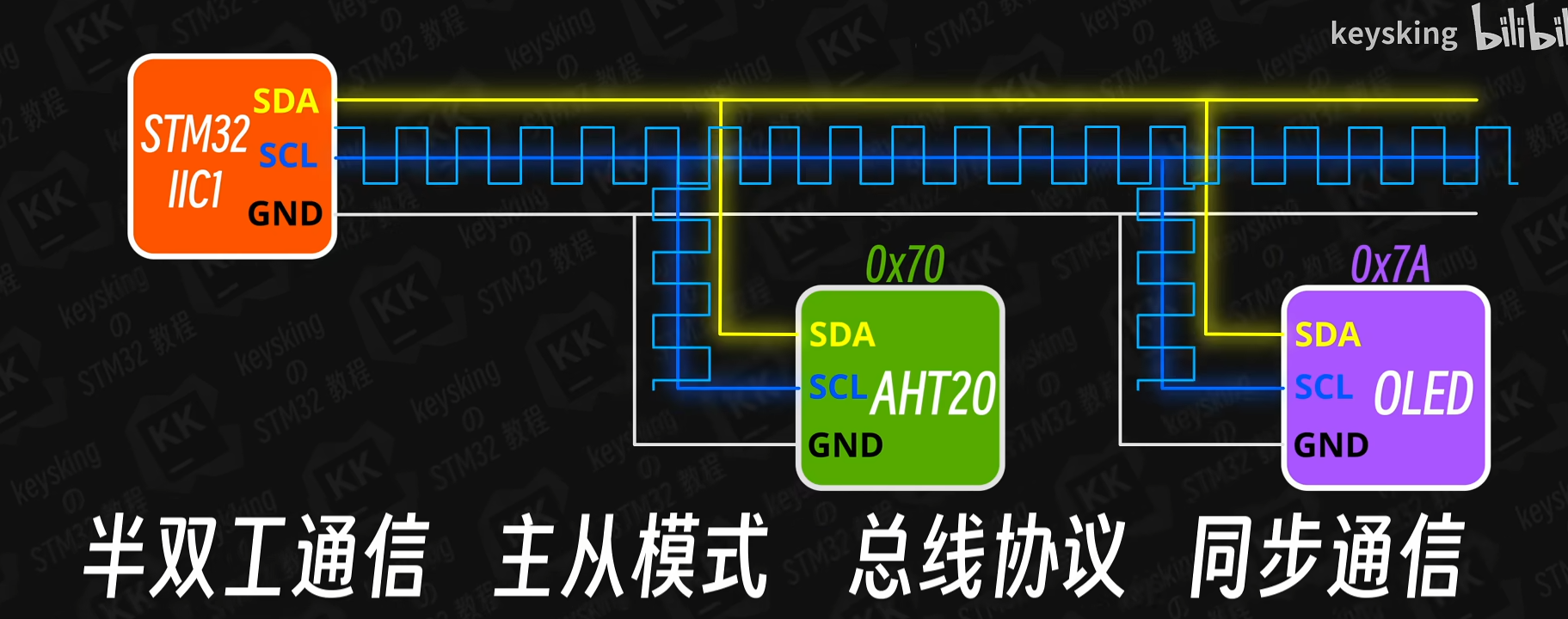

I2C和串口不同,只有一条线可以用来传递数据(SDA),另一条用于提供同步时钟脉冲的时钟线(SCL),并且为"半双工"通信,同一时刻只能进行一个方向的通信,因此采用主从模式:一台为主机,另一台(多台)为从机:

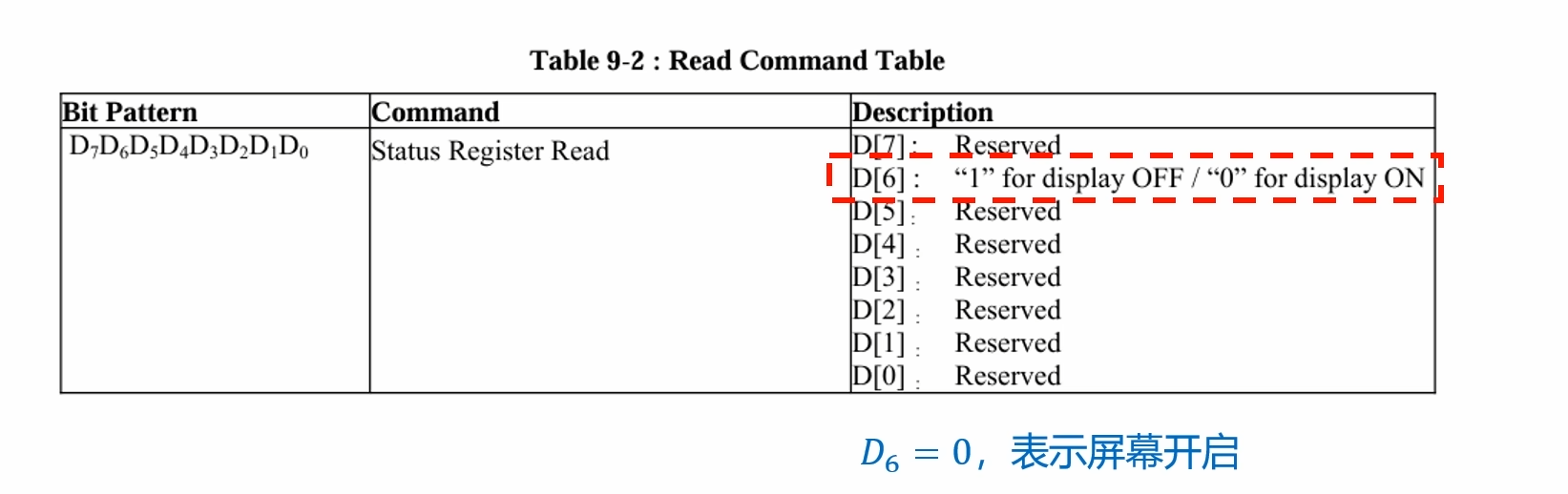

IC2读取OLED屏幕数据:

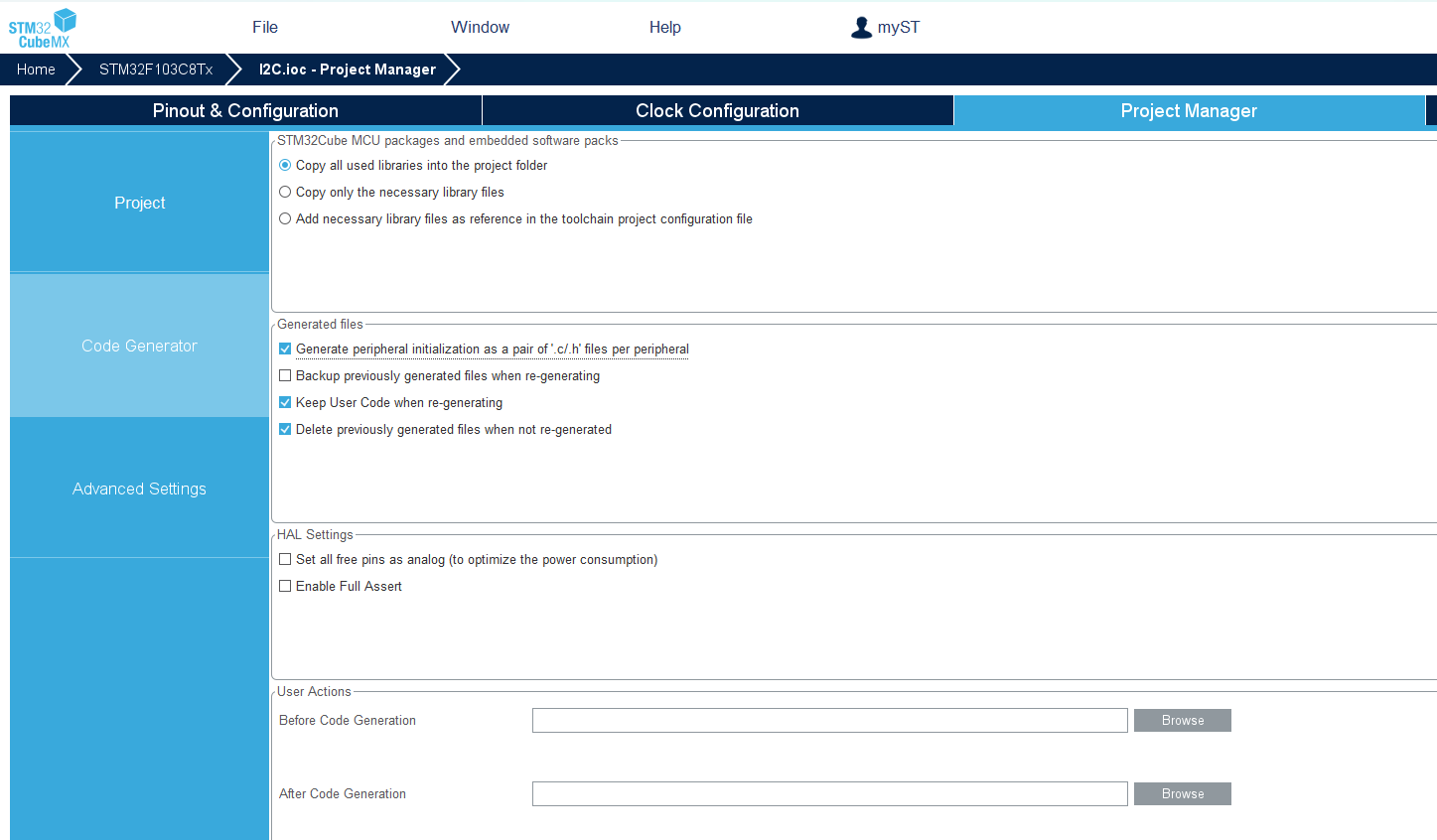

具体原理可以看我的标准库中的I2C,接下来我们就直接配置CubeMX:

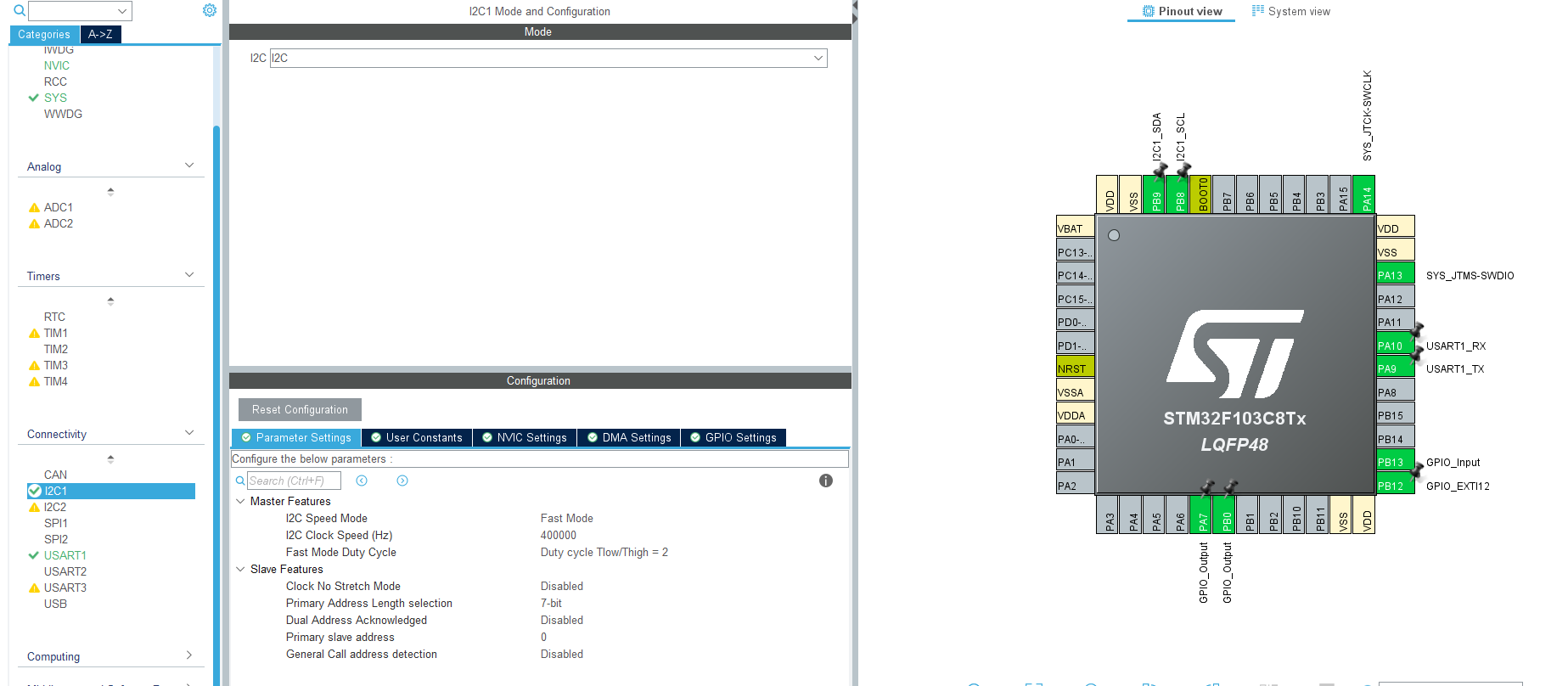

先到Connectivity点击I2C,然后选择I2C模式,参数配置默认就好,然后就可以看到右边PB6和PB7配置为I2C_SLC和I2C_SDA

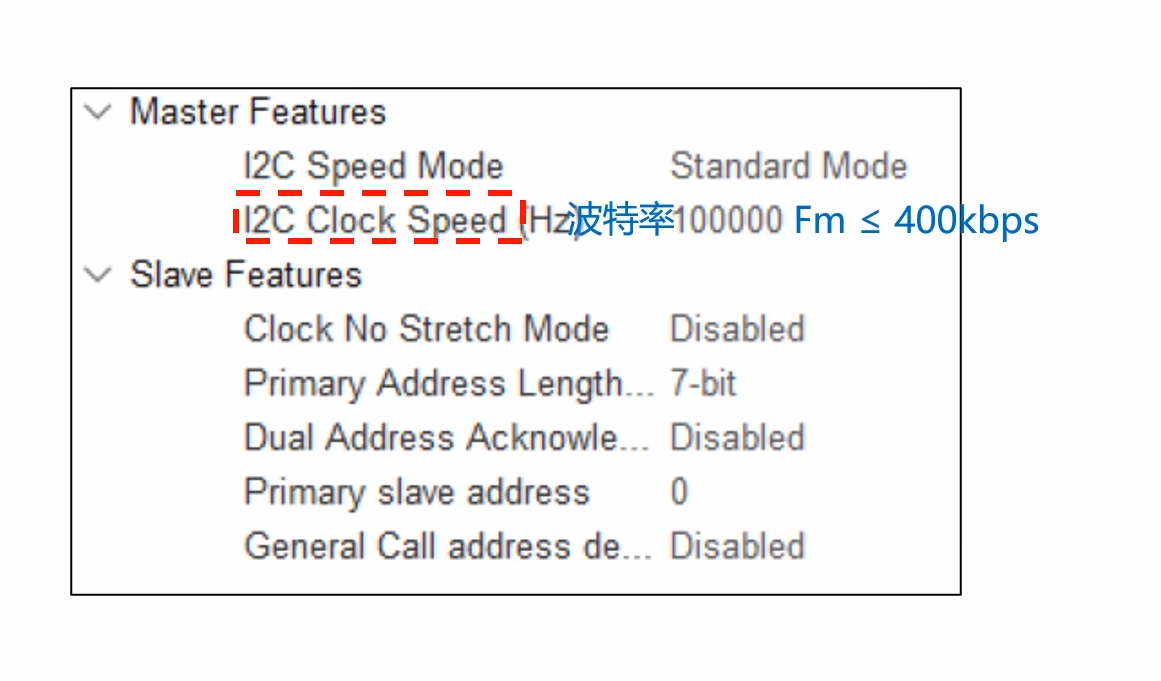

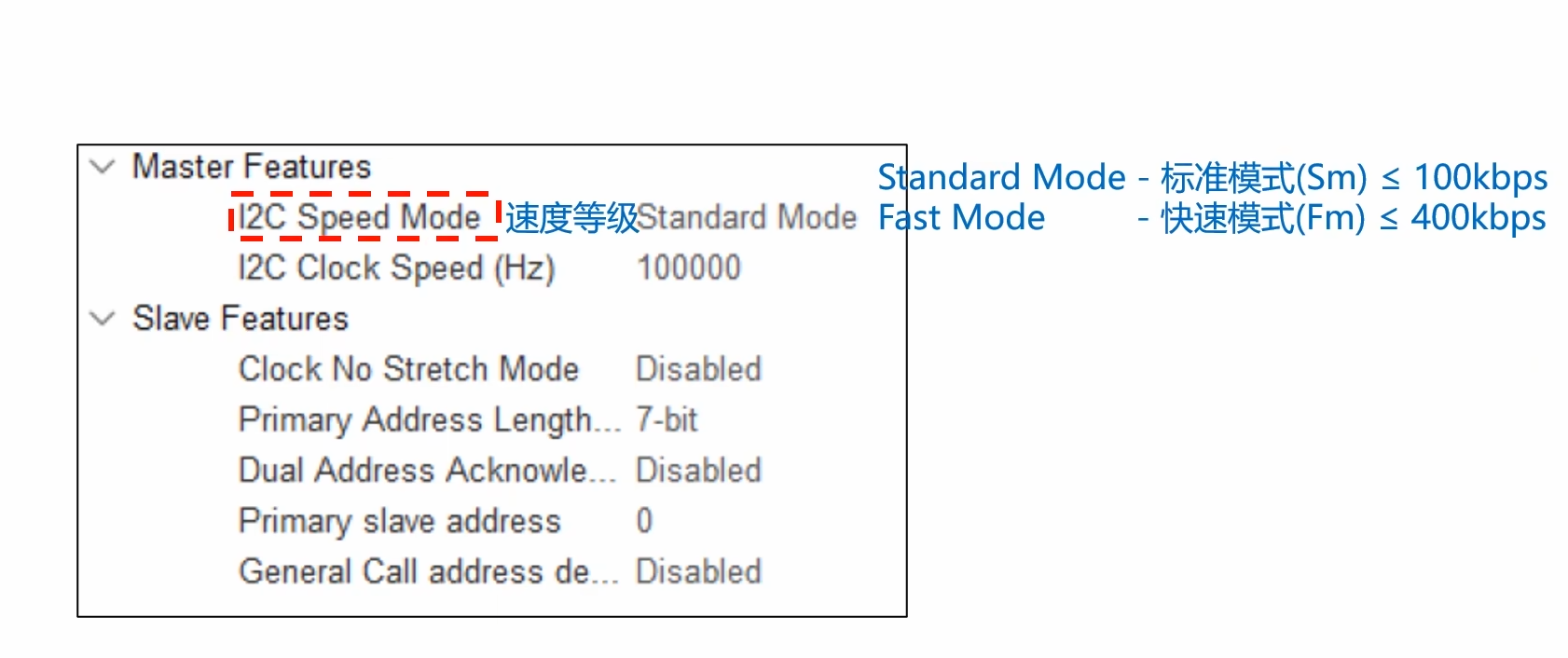

随后按照这个参数进行配置I2C,不过初始化配置默认就是这个,所以也不用改

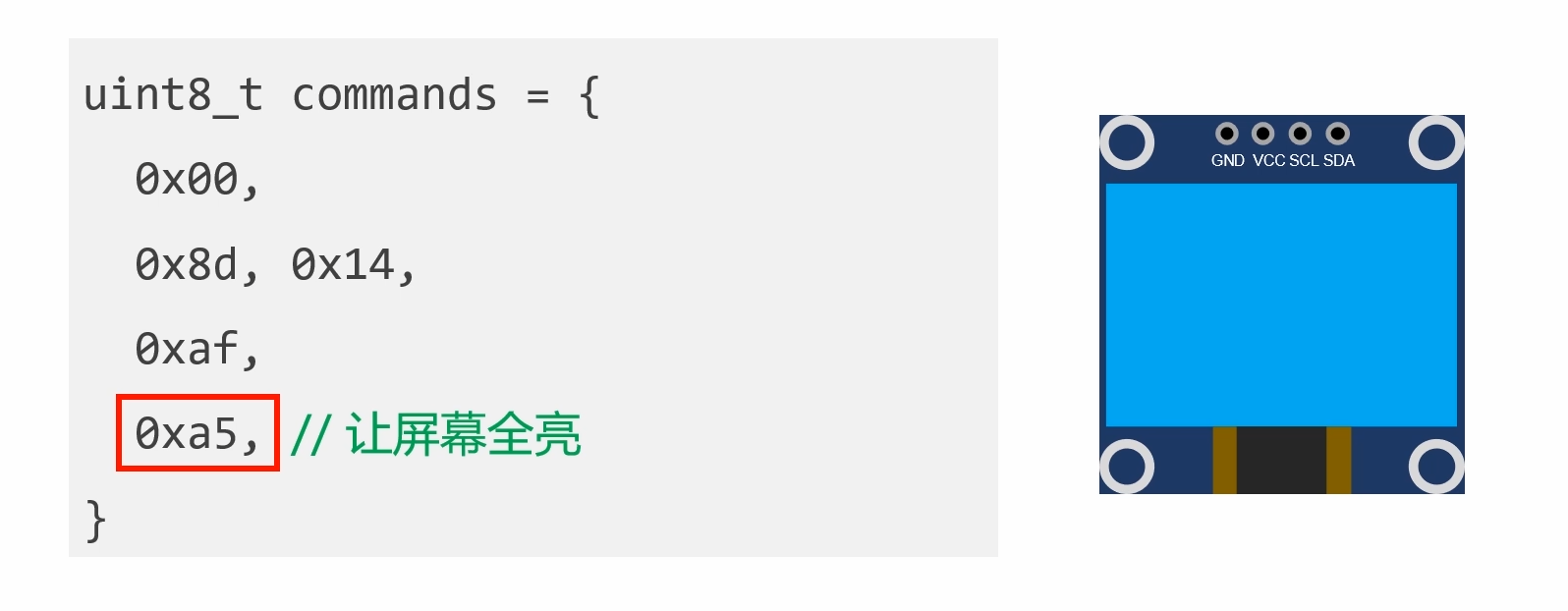

这是OLED屏幕指令:
0x00 是命令流
0x8d,0x14 使能电荷泵
0xaf 打开屏幕的开关
0xa5 使屏幕全亮
先从机也就是OLED屏幕发送这些指令就能开启对应的操作

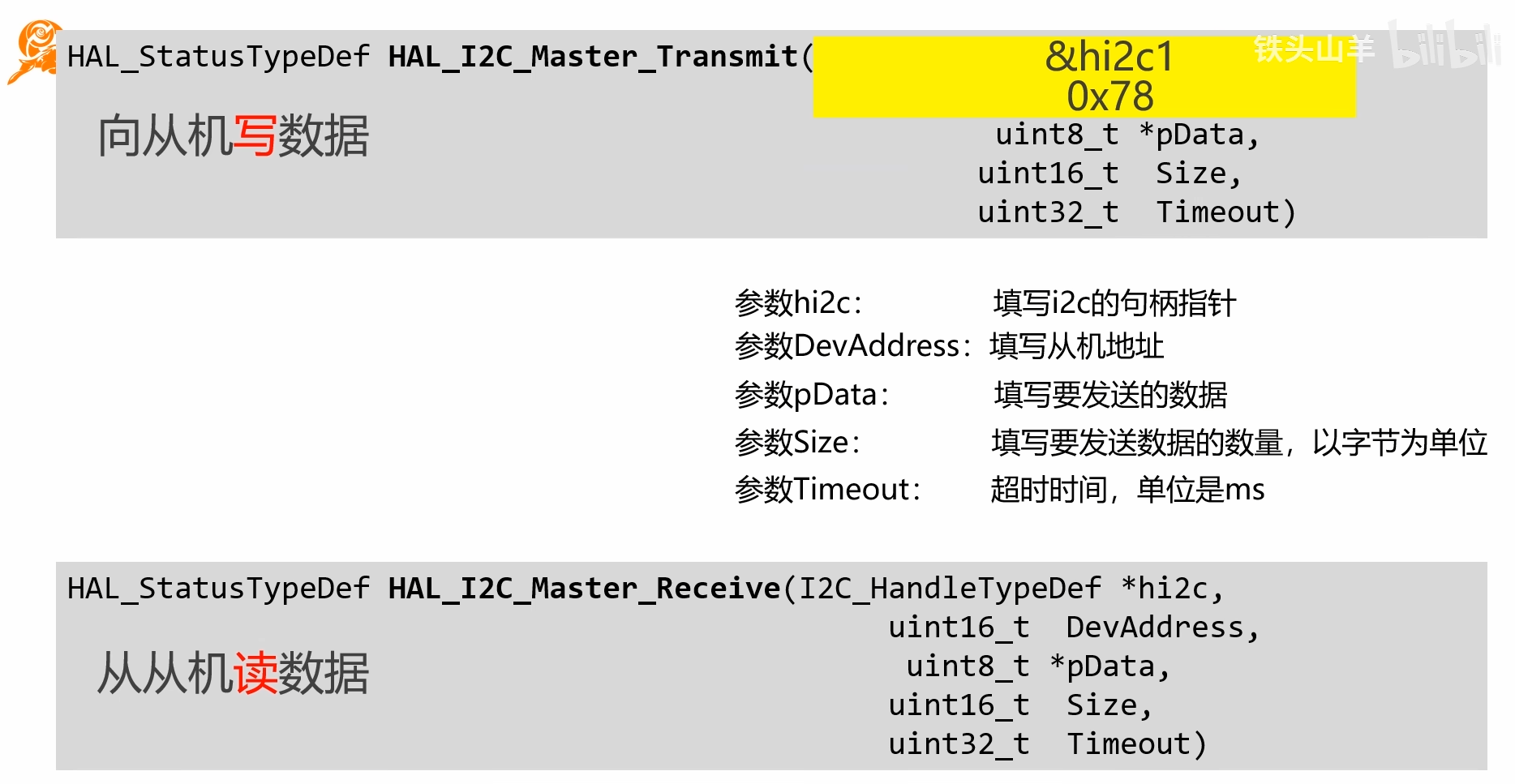

这是I2C的发送数据和读写数据的函数
最后是配置函数:
c
uint8_t Commands[]={0x00,0x8d,0x14,0xaf,0xa5};
HAL_I2C_Master_Transmit(&hi2c1,0x78,Commands,sizeof(Commands),HAL_MAX_DELAY);
uint8_t DataOled;
HAL_I2C_Master_Receive(&hi2c1,0x78,&DataOled,1,HAL_MAX_DELAY);
if((DataOled&(0x01<<6))==0)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_RESET);
}else{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_SET);
}

I2C中断模式和DMA模式&简单状态机:
其实I2C中断模式和DMA模式与串口中断模式和DMA模式本质是一样的,所以不做过多赘述,直接开始CubeMX配置:

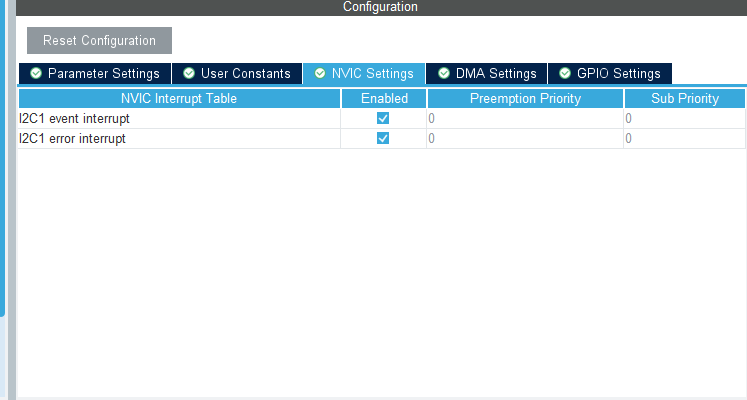

首先打开NVIC中断向量,一个是I2C事件中断,一个是I2C错误中断,本节主要讲事件中断
随后就是发送和接收函数:
c
HAL_I2C_Master_Transmit_IT(&hi2c1,0x78,Commands,sizeof(Commands));
HAL_I2C_Master_Receive_IT(&hi2c1,0x78,&DataOled,1);
从串口小节我们就了解到,这个中断和DMA模式是非阻塞模式,所以这些操作一瞬间就完成了,不需要等待,所以就不需要等待时间参数
c
HAL_I2C_Master_Transmit_IT(&hi2c1,0x78,Commands,sizeof(Commands));
uint8_t DataOled;
HAL_I2C_Master_Receive_IT(&hi2c1,0x78,&DataOled,1);
if((DataOled&(0x01<<6))==0)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_RESET);
}else{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_SET);
}
因为这个中断和DMA模式是非阻塞模式 ,它们将任务交给外设后就会接着向下执行,并不会等到数据的接收和发送完成,整个通信流程都交给外设和中断控制,通信完成后再通过中断来通知我们,所以上面的发送和接受函数只是CPU通知外设进行发起和接受,它们并没有完成,CUO就会跳到处理判断函数这里,这时我们就需要一个简单的状态机来,不同的状态下做不同的事

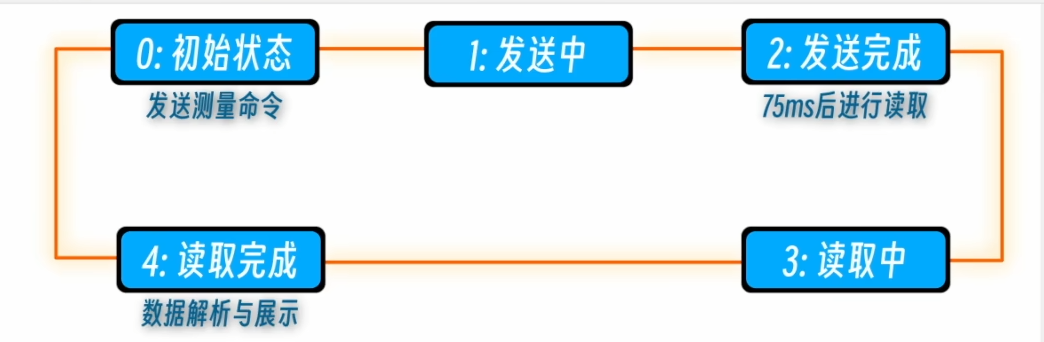

这是我们的状态机,现在我们就开始配置代码吧
main主函数:
c
if(OLED_State==0)
{
OLED_Start();
OLED_State=1;
}
else if(OLED_State==2)
{
OLED_ReceiveData();
OLED_State=3;
}
else if(OLED_State==4)
{
LED_Open();
}
OLED.C函数:
c
#include "main.h"
#include "i2c.h"
void OLED_Start(void)
{
static uint8_t Commands[]={0x00,0x8d,0x14,0xaf,0xae};
HAL_I2C_Master_Transmit_IT(&hi2c1,0x78,Commands,sizeof(Commands));
}
uint8_t DataOled;
volatile uint8_t OLED_State=0; // 0=空闲, 1=发送中, 2=发送完成, 3=接收中, 4=接收完成,volatile
void OLED_ReceiveData(void)
{
HAL_I2C_Master_Receive_IT(&hi2c1,0x78,&DataOled,1);
}
void LED_Open(void)
{
if((DataOled&(0x01<<6))==0)
{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_RESET);
}else{
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_7,GPIO_PIN_SET);
}
}
//I2C主机发送完成回调函数
void HAL_I2C_MasterTxCpltCallback(I2C_HandleTypeDef *hi2c)
{
if(hi2c==&hi2c1)
{
OLED_State=2;
}
}
//I2C主机接收完成回调函数
void HAL_I2C_MasterRxCpltCallback(I2C_HandleTypeDef *hi2c)
{
if(hi2c==&hi2c1)
{
OLED_State=4;
}
}
**这里注意:**要在OLED.h中加入extern volatile uint8_t OLED_State; 定义为全局变量
最后是DMA模式,其实就是在原代码基础上将IT改成DMA就ok了,回调函数用的也是同一个,这里就不多写了
最后总结I2C的相关函数:
c
/* 普通I2C接收函数
* 第一个参数是I2C句柄
* 第二个参数是从机地址,8位地址,最后一位为0,函数内部会自动处理最后一位
* 第三个参数是要发送的数据的指针
* 第四个参数是要发送的字节数
* 第五个参数是超时时间
*/
HAL_I2C_Master_Receive(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout);
/*参数同上*/
HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout);
//I2C中断模式发送函数
HAL_I2C_Master_Transmit_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size);
//I2C中断模式接收函数
HAL_I2C_Master_Receive_IT(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size);
//I2C主机发送完成回调函数
void HAL_I2C_MasterTxCpltCallback(I2C_HandleTypeDef *hi2c);
//I2C主机接收完成回调函数
void HAL_I2C_MasterRxCpltCallback(I2C_HandleTypeDef *hi2c);
